交流接触器作用和工作原理交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。
配合热继电器工作还能对负载设备起到一定的过载保护作用。
因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。
交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。
作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。
由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。
电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。
电磁线圈断电后，动铁芯在复位弹簧作用下自动返回，俗称释放，触头分开，电路分断。
超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广。
交流接触器工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。
一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。
输出和输入是对应的，很容易能看出来。
如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。
二: 首先应该知道交流接触器的原理。
他是用外界电源来加在线圈上，产生电磁场。
加电吸合，断电后接触点就断开。
知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。
其他的几路输入和输出一般在上部，一看就知道。
还要注意外加电源的电压是多少（220V或 380V），一般都标得有。
并且注意接触点是常闭还是常开。
交流接触器构成
交流接触器构成
交流接触器是一种用于控制电路的开关装置，通常用于工业和家庭电气设备中。
它由以下几个主要组成部分构成：
1. 触点：交流接触器内部包含一对金属触点，通常分为主触点和辅助触点。
主触点用于切换主电路，而辅助触点则用于控制辅助电路。
2. 线圈：交流接触器的线圈是一个线圈状的电磁铁，通过通电产生磁场。
当线圈受到电流激励时，它会吸引或释放触点，从而控制电路的连接状态。
3. 弹簧机构：弹簧机构用于保持触点在断开状态或闭合状态。
当线圈激活时，弹簧机构可以将触点紧密闭合，使电路连通；当线圈失去激活时，弹簧机构会迅速将触点分离，使电路断开。
4. 辅助电路：交流接触器还可能具有辅助电路，用于实现额外的控制功能。
这些辅助电路可以包括过载保护、热继电器、指示灯等。
总之，交流接触器的构成主要包括触点、线圈、弹簧机构和辅助电路。
通过控制线圈通电或断电，交流接触器可以实现对电路的开关控制功能。
1。

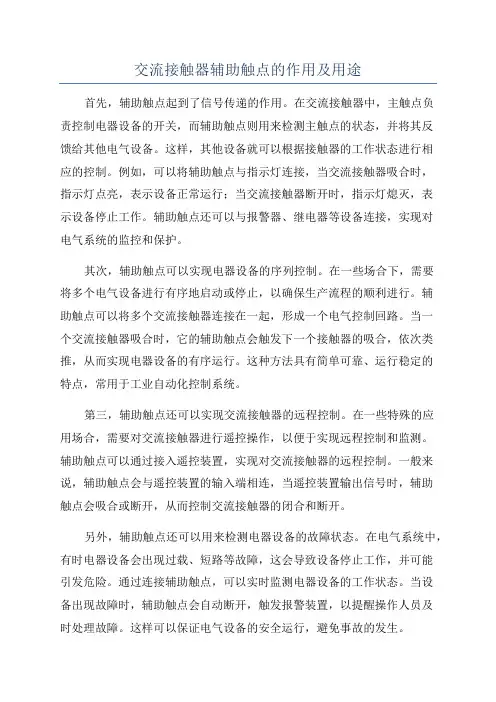

交流接触器辅助触点的作用及用途
交流接触器辅助触点的作用及用途首先，辅助触点起到了信号传递的作用。
在交流接触器中，主触点负责控制电器设备的开关，而辅助触点则用来检测主触点的状态，并将其反馈给其他电气设备。
这样，其他设备就可以根据接触器的工作状态进行相应的控制。
例如，可以将辅助触点与指示灯连接，当交流接触器吸合时，指示灯点亮，表示设备正常运行；当交流接触器断开时，指示灯熄灭，表示设备停止工作。
辅助触点还可以与报警器、继电器等设备连接，实现对电气系统的监控和保护。
其次，辅助触点可以实现电器设备的序列控制。
在一些场合下，需要将多个电气设备进行有序地启动或停止，以确保生产流程的顺利进行。
辅助触点可以将多个交流接触器连接在一起，形成一个电气控制回路。
当一个交流接触器吸合时，它的辅助触点会触发下一个接触器的吸合，依次类推，从而实现电器设备的有序运行。
这种方法具有简单可靠、运行稳定的特点，常用于工业自动化控制系统。
第三，辅助触点还可以实现交流接触器的远程控制。
在一些特殊的应用场合，需要对交流接触器进行遥控操作，以便于实现远程控制和监测。
辅助触点可以通过接入遥控装置，实现对交流接触器的远程控制。
一般来说，辅助触点会与遥控装置的输入端相连，当遥控装置输出信号时，辅助触点会吸合或断开，从而控制交流接触器的闭合和断开。
另外，辅助触点还可以用来检测电器设备的故障状态。
在电气系统中，有时电器设备会出现过载、短路等故障，这会导致设备停止工作，并可能引发危险。
通过连接辅助触点，可以实时监测电器设备的工作状态。
当设备出现故障时，辅助触点会自动断开，触发报警装置，以提醒操作人员及时处理故障。
这样可以保证电气设备的安全运行，避免事故的发生。
除了以上几点，辅助触点还有其他一些用途。
例如，可以利用辅助触点实现交流接触器的组合安装，从而节省空间和成本。
辅助触点还可以用来实现交流接触器的时间延迟功能，即在设定的时间后才进行闭合或断开操作。
此外，辅助触点还可以用于控制温度、湿度等参数，以及进行电气系统的保护、测量和监控等功能。
交流接触器的结构和工作原理[交流接触器用途分类结构原理]
![交流接触器的结构和工作原理[交流接触器用途分类结构原理]](https://img.taocdn.com/s3/m/4f68562bf5335a8102d22091.png)
交流接触器的结构和工作原理[交流接触器用途分类结构原理]交流接触器用途分类结构原理江苏省泗阳县李口中学沈正中一、接触器用途接触器是一种自动化的控制电器，广泛用于频繁接通或分断交、直流电路和一些控制电路。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用，从而起到远程控制或弱电控制强电的功能。
具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
二、接触器分类接触器按被控电流的种类可分为交流接触器和直流接触器。
这里主要介绍常用的交流接触器。
交流接触器又可分为电磁式、永磁式和真空式。
三、交流接触器构造原理1. 型号说明接触器产品型号规格繁多，不同的型号有不同的含义，(1) C型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。
(2)电磁式交流接触器型号为CJ。
真空式交流接触器型号为CZ。
2. 电磁式交流接触器的结构和工作原理(1)结构：交流接触器的动作动力交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。
为了使磁力稳定，铁芯的吸合面，加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。
主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统：交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
交流接触器的作用和工作原理
交流接触器的作用和工作原理
交流接触器是一种电气控制设备，常用于控制交流电路中的电动机、照明设备等。
它的主要作用是在电路中打开或关闭电流，实现对电气设备的控制。
接下来我们将介绍交流接触器的作用和工作原理。
作用
1. 打开和关闭电路
交流接触器可以根据外部信号控制电路的通断，从而实现对电气设备的启动和停止。
通常情况下，通过控制接触器的线圈，可以使接触器的触点打开或关闭，从而切换电路的通断状态。
2. 过载保护
交流接触器通常还配备有过载保护功能。
当电路中的电流超过额定值时，接触器会自动断开电路，起到保护电气设备的作用，避免由于过载而造成设备损坏或事故发生。
工作原理
1. 线圈工作原理
交流接触器的线圈是接收控制信号的部分，当线圈通电时产生磁场，磁场作用下使得接触器的触点闭合或断开。
2. 触点工作原理
接触器的触点分为主触点和辅助触点。
主触点用于通断电路，承载较大电流；辅助触点用于接通控制信号，承载较小电流。
触点的闭合和断开由线圈控制，线圈通电时，触点闭合；线圈停止通电时，触点断开。
3. 电气原理
交流接触器通过线圈和触点的联动，实现对电路的控制。
当控制信号作用于线圈时，线圈产生磁场，吸合触点闭合，电路通电；当控制信号消失时，磁场消失，触点断开，电路断开。
这样就实现了电路的通断控制。
总结
交流接触器作为一种重要的电气控制设备，扮演着控制电路通断、保护设备安全的关键角色。
通过掌握其工作原理，可以更好地应用于实际工程中，确保电气设备的正常运行和安全运行。
简述交流接触器的作用和结构
简述交流接触器的作用和结构
交流接触器是一种电力控制设备，它在电力系统中起着重要的作用。
它主要用
于控制电路的开关，通过控制电路的通断实现电力设备的启动与停止，起到保护电路和设备的作用。
交流接触器主要由电磁系统、触点系统和辅助系统组成。
其中，电磁系统由电
磁线圈和铁芯构成，当通过电流流过电磁线圈时，产生的磁场吸引铁芯，使触点保持闭合或断开状态。
触点系统由固定触点和动触点组成，当电磁系统的触点吸合或断开时，触点系统的固定触点和动触点也相应地闭合或断开电路。
辅助系统包括辅助触点、热继电器以及过载保护等。
交流接触器的优点在于具有高开断能力、可靠性强、寿命较长等特点。
它可以
承受较大的负荷电流，广泛应用于电动机的起动和停止、电力系统的保护和控制等方面。
交流接触器通常需要与控制电路、继电器和保护器等配套使用，以便实现更加稳定和可靠的电力控制。
总而言之，交流接触器在电力系统中扮演着重要的角色，通过控制电路的通断，保护和启动电力设备。
它具有结构简单、可靠性强等优点，广泛应用于各个领域。
交流接触器各个触点详解
交流接触器运用及触点介绍
首先我们来了解一下交流接触器的结构：它由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成：
1.电磁机构组成：由电磁线圈、铁心和衔铁组成。
电磁机构的功能：操作触点的闭合和断开。
2.触点系统是接触器的执行元件，用来接通或断开被控制电路。
触点系统包括主触点和辅助触点。
主触点：用在通断电流较大的主电路，例如三相异步电动机。
辅助触点：用于接通或断开控制电路，只能通过较小的电流。
按其原始状态可分为常开触点和常闭触点。
常开触点：原始状态是断开状态（即线圈未通电前），线圈通电后就闭合。
常闭触点：原始状态闭合，线图通电后断开的触点叫常闭触点。
交流接触器线圈断电后，所有触点回复原来的状态。
3.灭弧系统容量在10A以上的接触器都有灭弧装置，常采用纵缝灭弧罩及栅片灭弧装置。
4.反力装置包括弹簧、传动机构、接线柱及外壳等。
5.支架和底座用于接触器的固定和安装。
交流接触器的作用是什么？【图文】
交流接触器的作⽤是什么？【图⽂】说起交流接触器的作⽤，或许⼤家都不知道这是什么东西。
交流接触器是⼀种⼴泛应⽤在电⼒⾏业的⼀种电器，它主要是⽤在⼩电流接触⼤电流上。
因此，我们在使⽤交流接触器时都要万分⼩⼼，不然有可能会受伤。
虽然交流接触器有可能会导致我们受伤，但这不能否决了它的作⽤。
交流接触器对我们⼈类的作⽤还是很⼤的。
具体有什么作⽤呢?下⾯我们⼀起来看看吧。
交流接触器是电⼒拖动和⾃动控制系统中应⽤最普遍的⼀种低压控制电器。
作为执⾏元件，⽤于接通、分断线路、或频繁的控制电动机等设备运⾏。
由动、静主触头，灭弧罩，动、静铁芯，辅助触头和⽀架外壳等组成。
电磁线圈通电后，使动铁芯在电磁⼒作⽤下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。
电磁线圈断电后，动铁芯在复位弹簧作⽤下⾃动返回，俗称释放，触头分开，电路分断。
交流接触器⼀般是⽤来启动设备, 利⽤不同的控制接线⽅法可以控制电动机的正反转，启停，并可利⽤控制电缆的长短实现远程控制，改变接法还可以实现多地控制制。
还有就是可以在停电的状态下，可以保持电动机(机械)在停⽌状态，防⽌由于停电在次来电造成电动机(机械)在次运转，给操作⼯⼈带来不可预见的伤害。
当然电动机(设备)在来电以后可以认为启动。
还有交流接触器配合过热继电器或电动机综合保护器⼀起使⽤，可以保护电动机，过载和缺相⽽烧毁，达到保护电动机的⽬的。
交流接触器的承载电流很⼤，⼀般是内部的吸合线圈来控制它的动作与否，⽽控制线圈⼜由与它串接的各种类型的继电器来操作，打雷之后会跳闸的是因为交流接触器的继电器带有过流或接地保护功能，当线路上落有雷电，它会控制交流接触器动作，切断负荷电源，来保护设备，以免被⾼电压，⼤电流损坏或是接地发⽣安全危险。
交流接触器⼯作原理：当线圈通电时, 静铁芯产⽣电磁吸⼒,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触⽚同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从⽽接通电源。
交流接触器热继电器时间继电器行程开关和按钮的结构及其在控制电路中的作用
交流接触器热继电器时间继电器行程开关和按钮的结构及其在控制电路中的作用交流接触器是一种采用电磁原理工作的电器设备，用来控制大功率电气装置的开关。
其结构主要包括电磁系统和接触系统两部分。
电磁系统由线圈和铁芯组成，通过通电使铁芯磁化产生吸引力，使触点闭合或断开。
接触系统有主触点和辅助触点组成，通过控制主触点的闭合和断开来控制电路的通断。
交流接触器在控制电路中的作用是起到控制和保护作用，使电气装置可以准确地完成所需的运行程序。
热继电器是一种以电流热效应为工作原理的电器装置，用来控制电路中电流大小。
热继电器的结构主要由电热元件、传感系统和驱动系统组成。
电热元件通常是由热敏电阻或热电偶构成，当通过电流过大时，电热元件升温产生热效应，触发传感系统，使触点动作。
热继电器在控制电路中的作用是起到过载保护的作用，当电路中电流超过额定值时，热继电器会自动切断电路，避免电气装置过载损坏。
时间继电器是一种通过定时装置进行时间控制的继电器，主要用于定时启动、延时和断电恢复等操作。
时间继电器的结构主要由电磁系统、触点系统和定时装置组成。
定时装置可以是机械结构或者电子电路，通过控制电磁系统使触点动作。
时间继电器在控制电路中的作用是可以按照预设的时间进行操作，实现定时启动、延时断电或断电恢复的功能。
行程开关是一种用来检测和控制物体位置的开关装置，主要用于自动化系统和机械设备中。
行程开关的结构主要由触点系统和驱动系统组成。
触点系统可以是机械式触点或电子式触点，当物体达到预定位置时触发触点，改变开关状态。
行程开关在控制电路中的作用是可以检测和控制物体位置，当物体达到或离开设定位置时触发相关操作，如开关电路或改变运动方向。
按钮是一种手动操作开关，通常由按压按钮和开关装置组成。
按钮的结构主要由外壳、按钮、触点和弹簧等组成。
当按下按钮时，按钮受力，使触点闭合，完成相应的电路连接。
按钮在控制电路中的作用是提供手动操作信号，可以启动、停止或改变电路的状态。
接触器基本知识详解
接触器基本知识详解一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。
它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。
接触器有主、辅触点，分别用于通断主电路和二次控制回路。
二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。
2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。
3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。
4、按工作制选用。
例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。
5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。
对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。
6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。
7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。
8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。
9、接触器的额定电流应按电动机的额定电流和工作状态来选择。
接触器的额定电流应为电动机额定电流的1.3~2倍。
三、交流接触器1、交流接触器的型号及含义交流接触器在电路图中的文字符号用KM表示。
接触器的图形符号如下图所示。
交流接触器的型号含义说明2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。
交流接触器结构与工作原理【超详细】
如何选用交流接触器接触器的选用步骤
交流接触器的选用，应根据负荷的类型和工作参数合理选用。具体分为以下步 骤：
1．选择接触器的类型
交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为
AC1 、
AC2 、AC3 和 AC4。一类交流接触器对应的控制对象是无感或微感负荷，如白炽 灯
、电阻炉等； 二类交流接触器用于绕线式异步电动机的起动和停止；
位置。由于线圈不通电，不仅无电力损耗，而且消除了磁噪音。
由德国引进的西门子公司的 3TB 系列、BBC公司的 B 系列交流接触器等具有 80 年代初水平。 它们主要供远距离接通和分断电路， 并适用于频繁地起动及控制交
流电动机。 3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可 靠 性高等特点。额定电压为 220～ 660V，额定电流为 9～630A。
吸合后，缓慢降低吸合线圈的电压，接触器释放时的最大电压。一般规定，吸合
电压不低于线圈额定电压的 85％，释放电压不高于线圈额定电压的 70%
5）吸引线圈额定电压
接触器正常工作时，吸引线圈上所加的电压值。一般
该电压数值以及线圈的匝数、 线径等数据均标于线包上， 而不是标于接触器外壳
铭牌上，使用时应加以注意。
接法: 一 :一般三相接触器一共有 8 个点，三路输入，三路输出，还有是控制点两个。 输出和输入是对应的， 很容易能看出来。 如果要加自锁的话， 则还需要从输出点 的一个端子将线接到控制点上面。 二 :首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁 场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接
点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路
交流接触器辅助触点工作原理
交流接触器辅助触点工作原理1. 引言说到电气设备，大家可能想到的都是那些高大上的变压器、开关什么的。
但是今天我们要聊的是一个“小可爱”——交流接触器和它的辅助触点。
听名字就觉得挺酷炫的，是吧？其实它们在电气控制系统中可是大有来头的。
接下来，让我们一起深入这片“电气海洋”，看看这些“小家伙”是如何运作的。
2. 交流接触器的基本概念2.1 交流接触器的角色首先，什么是交流接触器呢？简单来说，它就是用来控制电路的开关。
想象一下，你在家里开灯，按下开关，电流就通过接触器流向灯泡，灯就亮了。
这听起来是不是挺简单？但实际上，接触器的工作原理可复杂多了，就像一部交响乐，必须得有不同的乐器配合才能奏出美妙的音乐。
2.2 辅助触点的重要性而辅助触点呢，顾名思义，就是在主触点之外，帮助接触器完成更多功能的小触点。
你可以把它想象成一支球队里的替补球员，他们虽然不总是在场上，但关键时刻可不能少。
比如，当主触点闭合时，辅助触点也可以跟着闭合，控制其他设备的开启或关闭。
这就好比一场比赛，替补球员出场后，能把比赛局势扭转过来，精彩得不要不要的。
3. 辅助触点的工作原理3.1 工作机制那么，辅助触点到底是怎么工作的呢？这得从电流说起。
当主触点吸合时，电流流过，磁场就会产生，接触器内部的铁芯也会被吸引，从而使得主触点闭合。
而与此同时，辅助触点也随之动作。
这个过程就像一场完美的舞蹈，主触点和辅助触点之间的默契配合，让整个电路流畅无阻。
3.2 实际应用说到这里，大家可能会问，这些辅助触点具体有什么用呢？其实，它们的应用可广泛得很！比如在一些大型机械设备中，辅助触点可以用来监测电流的变化，保护设备不受损坏。
此外，在自动化控制中，辅助触点还可以用来信号传输，确保系统稳定运行。
真是“应有尽有”，不愧是电气界的小能手！4. 小结说了这么多，大家对交流接触器和辅助触点的工作原理应该有了初步的了解吧？它们就像是一对好搭档，默默地为我们的生活保驾护航。
(完整版)接触器的基本结构和技术参数
接触器的基本结构和技术参数接触器是一种用于频繁地接通或断开交直流主电路、大容量控制电路等大电流电路的自动切换电器。
在功能上接触器除能自动切换外,还具有手动开关所缺乏的远距离操作功能和零压及欠压保护功能，但没有自动开关所具有的过载和短路保护功能。
接触器生产方便，成本低，主要用于控制电动机、电热设备、电焊机、电容器组等，是电力拖动自动控制电路中使用最广泛的一种低压电器元件。
按接触器所控制的电流种类可分为交流接触器和直流接触器两种.一．交流接触器概述1、交流接触器的工作原理交流接触器的工作原理如图1所示。
图1 交流接触器的工作原理示意图按钮7在断开位置，交流接触器处于不得电的状态——常态,它的常闭触头闭合，常开触头断开.按动按钮7，电磁线圈6得电，电磁机构产生电磁力吸动衔铁，衔铁3向下运动，带动触头动作（反作用力弹簧被压缩)。
常闭触头断开,常开触头闭合.松开按钮7,电磁线圈断电，电磁铁电磁力消失，衔铁在反作用力弹簧4的作用下向上运动回到常态的位置，常开触头断开、常闭触头复位。
可以把交流接触器理解为一个由电磁铁控制的多触头开关。
其图形符号和文字符号如图2所示。
图22、交流接触器的基本结构（1)电磁机构交流接触器的电磁机构由铁心（两侧柱端部嵌有短路环)、电磁线圈、衔铁、反作用力弹簧和缓冲弹簧等组成。
衔铁的运动形式有绕轴转动的拍合式和直线运动的直动式,衔铁直线运动式又可分为正装直动式和倒装直动式（即触头在电磁机构的下方）。
(2）触头系统交流接触器的触头可分为主触头和辅助触头。
主触头用于接通、断开电流较大的负荷电路即主电路。
所以，主触头截面积较大，一般为平面型。
辅助触头截面积较小，一般为球面型,用于接通、断开控制电路、信号电路等。
交流接触器的主触头多为常开触头，辅助触头则有常开触头及常闭触头两种。
交流接触器的触头有桥式双断点和指式单断点等型式。
（3)灭弧装置交流接触器的主触头在切断具有较大感性负荷的电路时，动、静触头间会产生强烈的电弧,灭弧装置可使电弧迅速熄灭,减轻电弧对触头的烧蚀和防止相间短路。
微电脑时控开关与交流接触器辅助触点工作原理
微电脑时控开关与交流接触器辅助触点工作原理微电脑时控开关与交流接触器辅助触点是电力控制系统中常用的两种设备。
微电脑时控开关是一种可编程的开关设备，能够根据预设的时间设置，自动控制电路的开关状态；交流接触器是一种用于控制交流电路的电器，具有大容量、可靠性高等特点。
本文将分别介绍微电脑时控开关和交流接触器辅助触点的工作原理。
一、微电脑时控开关的工作原理微电脑时控开关是一种基于微控制器技术开发的电动设备，它通过电源供电，将时间控制信息输入到微控制器中，由微控制器通过内部的时钟电路实时计时，并根据预设的时间设置来控制电路的开关状态。
具体工作原理如下：1. 供电：微电脑时控开关接入交流电源，通过内部的稳压电路将电源电压稳定在适当的范围内，以供给微控制器和其他电路元件工作所需的电能。
2. 时钟电路：微控制器内部集成了一个时钟电路，它能够提供精确的时间计数功能。
当微电脑时控开关通电后，时钟电路开始工作，记录从通电开始的时间。
3. 时间设置：用户通过微电脑时控开关上的按键或旋转开关等方式，设置开关的控制时间。
通常可以设置开关的开启时间、关闭时间和每天重复的周期等。
4. 状态控制：微控制器根据时钟电路记录的时间数据和用户预设的时间设置，判断当前时间是否已经达到设定的开关时刻。
若时刻已到，则微控制器输出控制信号，控制继电器或晶体管等开关元件切换电路的状态，从而实现电路的开关。
5. 显示与保持：微电脑时控开关通常还会通过液晶显示屏或LED灯等方式显示当前的时间、工作状态以及各项设置信息。
此外，系统还需具备蓄电池等备用电源装置，以保证时间设置等信息不会丢失。
二、交流接触器辅助触点的工作原理交流接触器是一种能够实现大容量、高可靠性的交流回路控制设备，它通常由电磁系统和触点系统组成。
电磁系统负责控制触点的开合，而触点系统则实现对电路的分断和通断等功能。
在交流接触器的触点系统中，有时还会配备辅助触点来进行附加功能的实现。
具体工作原理如下：1. 电磁铁：交流接触器的电磁铁是通过电磁激励产生磁场，从而使铁芯吸合或脱离的。
交流接触器的工作原理
交流接触器的工作原理交流接触器是一种电气控制设备，广泛应用于各种电气系统中。
它的主要作用是通过控制电路的开闭来实现电气设备的启动、停止、正反转等功能。
那么，交流接触器是如何工作的呢？接下来，我们将详细介绍交流接触器的工作原理。
首先，交流接触器的核心部件是电磁铁。
当控制电路通电时，电磁铁会产生磁场，使得触点闭合，从而导通主回路。
这时，被控电器（如电动机、灯泡等）就会得到电源供电，开始工作。
当控制电路断电时，电磁铁的磁场消失，触点打开，主回路断开，被控电器停止工作。
这就是交流接触器的基本工作原理。
其次，交流接触器还具有辅助触点和辅助装置。
辅助触点用于在控制电路中起到辅助控制作用，比如实现互锁、延时等功能。
而辅助装置则可以实现远程控制、信号传输等功能，提高了接触器的灵活性和多功能性。
此外，交流接触器还有一个重要的特点，就是具有一定的接触能力。
这意味着它可以承载一定的电流和电压，从而能够控制各种不同功率的电气设备。
同时，它的触点材料和结构设计也能够确保在开关过程中不会产生过大的电火花，保证了设备的安全可靠性。
总的来说，交流接触器的工作原理可以简单概括为，通过控制电磁铁的通断来实现电路的开闭，从而控制被控电器的工作状态。
它具有灵活多功能、接触能力强、安全可靠等特点，广泛应用于工业生产、电力系统、建筑设备等领域。
通过本文的介绍，相信大家对交流接触器的工作原理有了更深入的了解。
在实际应用中，我们需要根据具体的控制要求和电气设备特点来选择合适的交流接触器，从而确保系统的稳定运行和安全可靠。
希望本文对大家有所帮助，谢谢阅读！。
交流接触器作用是什么
交流接触器作用是什么？交流接触器的承载电流很大，一般是内部的吸合线圈来控制它的动作与否，而控制线圈又由与它串接的各种类型的继电器来操作，打雷之后会跳闸的是因为交流接触器的继电器带有过流或接地保护功能，当线路上落有雷电，它会控制交流接触器动作，切断负荷电源，来保护设备，以免被高电压，大电流损坏或是接地发生安全危险1 用途的分类接触器是一种自动化的控制电器。
接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
这里主要介绍常用的交流接触器。
交流接触器又可分为电磁式和真空式两种。
2 型号说明(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。
(2)电磁式交流接触器型号为CJ。
真空式交流接触器型号为CZ。
3 电磁式交流接触器的结构和工作原理(1)结构：接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。
为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。
(2)工作原理：当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。
当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。
交流接触器辅助触头的额定电流
交流接触器辅助触头的额定电流交流接触器通常包括主触头和辅助触头，而辅助触头用于辅助主触头的工作。
额定电流是指设备在正常操作时的标称电流，它是设备能够可靠工作的电流水平。
在一般的工业电气设备中，交流接触器的辅助触头通常设计用于较小的电流负载，通常在几安培到数十安培之间。
辅助触头的额定电流取决于设备的设计规格、制造商的规格和具体的应用场景。
在查找交流接触器的额定电流时，你可以参考以下几个步骤：
1. 查看设备手册：生产商通常提供了设备的技术规格和手册。
在手册中，你可以找到关于辅助触头额定电流的详细信息。
2. 标签和铭牌：在设备本身上可能有包含设备规格的标签或铭牌。
这些标签通常包括额定电流等重要信息。
3. 联系制造商：如果你无法在设备手册或标签上找到相关信息，可以直接联系设备的制造商。
制造商通常能够提供详细的技术支持和规格信息。
4. 考虑应用场景：确保了解你的应用场景中的实际负载电流。
在一些特殊的应用场景中，可能需要根据具体的负载要求选择适当的辅助触头。
请注意，额定电流是一个重要的设计参数，使用设备时务必确保不超过其额定电流以确保设备的正常工作和寿命。
如果在操作过程中需要更大的电流容量，可能需要考虑其他型号的交流接触器或添加适当的电流放大器。
交流接触器辅助触点作用
交流接触器辅助触点作用
接触器用于利用二次回路的痛断来掌握一次回路的通断的电路中！先说一下接触器的基本组成部分吧！接触器主要有衔铁（有两部分，一部分是静止的，一部分是可以活动的，）在静止的那一部分衔铁上套有线圈，活动的的衔铁链接的有主出头以及帮助出头，然后加上外壳，另外主出头和帮助出头都是由静触点和动触点构成的，所谓动触点就是指可以活动的那一部分，静触点就是指不能活动的那一部分，主触头是用来通过负载电流的，帮助触头一般用来通过掌握电流，或者用于其他方面，主触头和帮助触头最大的差别就是主出头要比帮助触头大，可通过的电流也就大，由于接通或断开负载都由它来执行，另外主触头和帮助触头在动作的时候都是同步的，也就是说主触头动作的同时帮助出头也要动作，主触头只有常开的（据我所知，呵呵，不过不敢非常确定），帮助触头有常开的和常闭的，所以说并不能说常开的就是主触点，一般主出头位于接触器的中间，帮助出头位于主触头的两侧（一般状况，不如CJX1系列），一般帮助触头都用于接触器的交叉连锁掌握电路中，它所通过的电流是二次电流，主触头通过的电流是一次电流！！！主触点是掌握负载的（电动机），帮助触点有两种，一种常开一种常闭，常开用来接触器的自锁，常开常闭都可以依据线路需要连锁别的电器！沟通接触器的帮助触头起是用来掌握三相沟通电的三根火线的；帮助触头是用来实现：
1、自锁；
2、互锁；
3、其它需要同时掌握的电路。
沟通接触器主要由四部分组成:
(1)电磁系统,包括吸引线圈、动铁芯和静铁芯；
(2)触头系统,包括三组主触头和一至两组常开、常闭帮助触头,它和动铁芯是连在一起相互联动的；
(3)灭弧装置,一般容量较大的沟通接触器都设有灭弧装置,以便快速切断电弧,免于烧坏主触头；
(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流接触器辅助触点作用
接触器用于利用二次回路的痛断来控制一次回路的通断的电路中！先说一下接触器的基本组成部分吧！接触器主要有衔铁（有两部分，一部分是静止的，一部分是可以活动的，）在静止的那一部分衔铁上套有线圈，活动的的衔铁链接的有主出头以及辅助出头，然后加上外壳，另外主出头和辅助出头都是由静触点和动触点构成的，所谓动触点就是指可以活动的那一部分，静触点就是指不能活动的那一部分，主触头是用来通过负载电流的，辅助触头一般用来通过控制电流，或者用于其他方面，主触头和辅助触头最大的差别就是主出头要比辅助触头大，可通过的电流也就大，因为接通或断开负载都由它来执行，另外主触头和辅助触头在动作的时候都是同步的，也就是说主触头动作的同时辅助出头也要动作，主触头只有常开的（据我所知，呵呵，不过不敢十分确定），辅助触头有常开的和常闭的，所以说并不能说常开的就是主触点，一般主出头位于接触器的中间，辅助出头位于主触头的两侧（一般情况，不如CJX1系列），一般辅助触头都用于接触器的交叉连锁控制电路中，它所通过的电流是二次电流，主触头通过的电流是一次电流！！！
主触点是控制负载的（电动机），辅助触点有两种，一种常开一种常闭，常开用来接触器的自锁，常开常闭都可以根据线路需要连锁别
的电器！交流接触器的辅助触头起是用来控制三相交流电的三根火线的；辅助触头是用来实现：
1、自锁；
2、互锁；
3、其它需要同时控制的电路。
交流接触器主要由四部分组成:
(1)电磁系统,包括吸引线圈、动铁芯和静铁芯；
(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；
(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；
(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
