电磁阀工作原理分析解析
电磁阀工作原理

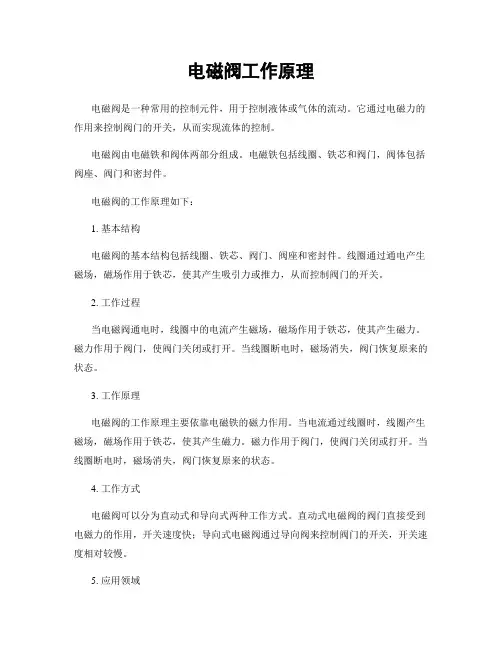

电磁阀工作原理电磁阀是一种常用的控制元件，用于控制液体或气体的流动。
它通过电磁力的作用来控制阀门的开关，从而实现流体的控制。
电磁阀由电磁铁和阀体两部分组成。
电磁铁包括线圈、铁芯和阀门，阀体包括阀座、阀门和密封件。
电磁阀的工作原理如下：1. 基本结构电磁阀的基本结构包括线圈、铁芯、阀门、阀座和密封件。
线圈通过通电产生磁场，磁场作用于铁芯，使其产生吸引力或推力，从而控制阀门的开关。
2. 工作过程当电磁阀通电时，线圈中的电流产生磁场，磁场作用于铁芯，使其产生磁力。
磁力作用于阀门，使阀门关闭或打开。
当线圈断电时，磁场消失，阀门恢复原来的状态。
3. 工作原理电磁阀的工作原理主要依靠电磁铁的磁力作用。
当电流通过线圈时，线圈产生磁场，磁场作用于铁芯，使其产生磁力。
磁力作用于阀门，使阀门关闭或打开。
当线圈断电时，磁场消失，阀门恢复原来的状态。
4. 工作方式电磁阀可以分为直动式和导向式两种工作方式。
直动式电磁阀的阀门直接受到电磁力的作用，开关速度快；导向式电磁阀通过导向阀来控制阀门的开关，开关速度相对较慢。
5. 应用领域电磁阀广泛应用于工业自动化控制系统中，如液压系统、气动系统、液位控制系统等。
它们可以控制液体或气体的流动，实现自动化控制。
6. 特点和优势电磁阀具有体积小、重量轻、结构简单、可靠性高、使用寿命长等特点。
它们能够快速响应，具有良好的控制性能，适用于各种复杂的工况环境。
7. 注意事项在使用电磁阀时，需要注意以下几点：- 选择合适的电磁阀型号和规格，根据实际需求确定工作压力、流量和介质等参数。
- 定期检查电磁阀的工作状态，确保其正常运行。
- 避免电磁阀过载使用，以免损坏线圈或其他部件。
- 注意电磁阀的维护保养，及时更换损坏的密封件或其他零部件。
总结：电磁阀是一种常用的控制元件，通过电磁力的作用来控制阀门的开关，实现液体或气体的流动控制。
它的工作原理主要依靠电磁铁的磁力作用，通过通电和断电来控制阀门的开关。
电磁阀工作原理【完整解析】
电磁阀工作原理【完整解析】

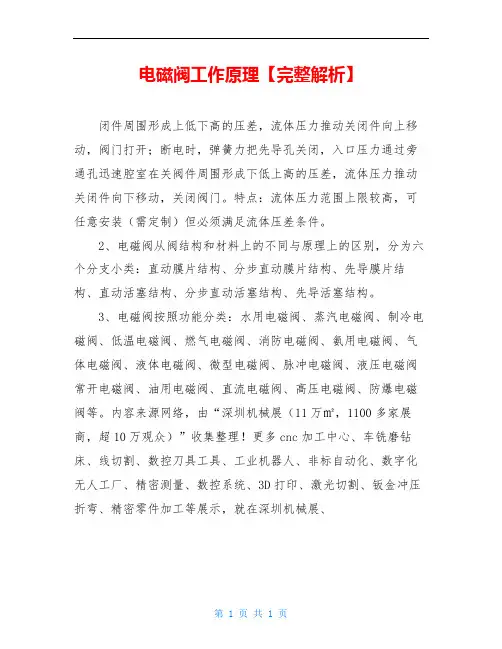

闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展、
第 1 页共 1 页。
电磁阀的工作原理及应用

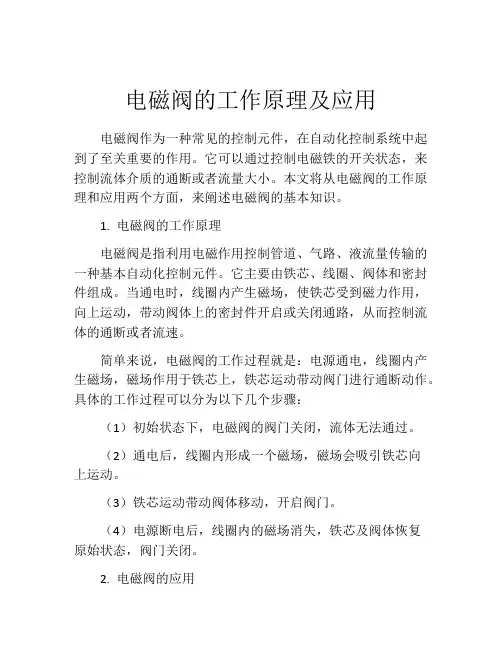

电磁阀的工作原理及应用电磁阀作为一种常见的控制元件，在自动化控制系统中起到了至关重要的作用。
它可以通过控制电磁铁的开关状态，来控制流体介质的通断或者流量大小。
本文将从电磁阀的工作原理和应用两个方面，来阐述电磁阀的基本知识。
1. 电磁阀的工作原理电磁阀是指利用电磁作用控制管道、气路、液流量传输的一种基本自动化控制元件。
它主要由铁芯、线圈、阀体和密封件组成。
当通电时，线圈内产生磁场，使铁芯受到磁力作用，向上运动，带动阀体上的密封件开启或关闭通路，从而控制流体的通断或者流速。
简单来说，电磁阀的工作过程就是：电源通电，线圈内产生磁场，磁场作用于铁芯上，铁芯运动带动阀门进行通断动作。
具体的工作过程可以分为以下几个步骤：（1）初始状态下，电磁阀的阀门关闭，流体无法通过。
（2）通电后，线圈内形成一个磁场，磁场会吸引铁芯向上运动。
（3）铁芯运动带动阀体移动，开启阀门。
（4）电源断电后，线圈内的磁场消失，铁芯及阀体恢复原始状态，阀门关闭。
2. 电磁阀的应用电磁阀广泛应用于机械、建筑、化工、石油、医药、食品、制药等各个领域。
其应用范围主要包括以下几个方面：（1）工业领域电磁阀广泛应用于石油化工、电力、钢铁、冶金、造纸等诸多领域。
在这些行业中，电磁阀主要用来控制流体介质的通断、流速和方向，从而实现自动化生产。
（2）环保领域电磁阀在环保领域也有着广泛应用。
例如电磁阀在废水处理中的应用，可以通过控制水流量和方向，来实现废水的收集和排放。
（3）医疗领域在医疗领域，电磁阀也有着重要的应用。
例如在医院的呼吸机上，电磁阀就可以通过控制氧气和空气的混合比例，调节患者的呼吸。
（4）交通运输领域除此之外，电磁阀还广泛应用于交通运输领域。
例如汽车制造中，电磁阀主要用来控制发动机的正可逆转、变速器的换挡等动作。
综上所述，电磁阀是一种基本的控制元件，在自动化控制系统中扮演着重要的角色。
了解电磁阀的工作原理和应用，对于我们进行自动化控制工作非常有帮助。
电磁阀工作原理

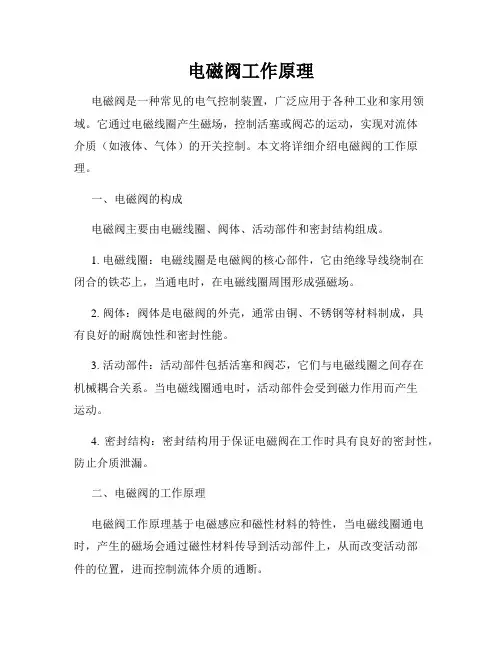

电磁阀工作原理电磁阀是一种常见的电气控制装置，广泛应用于各种工业和家用领域。
它通过电磁线圈产生磁场，控制活塞或阀芯的运动，实现对流体介质（如液体、气体）的开关控制。
本文将详细介绍电磁阀的工作原理。
一、电磁阀的构成电磁阀主要由电磁线圈、阀体、活动部件和密封结构组成。
1. 电磁线圈：电磁线圈是电磁阀的核心部件，它由绝缘导线绕制在闭合的铁芯上，当通电时，在电磁线圈周围形成强磁场。
2. 阀体：阀体是电磁阀的外壳，通常由铜、不锈钢等材料制成，具有良好的耐腐蚀性和密封性能。
3. 活动部件：活动部件包括活塞和阀芯，它们与电磁线圈之间存在机械耦合关系。
当电磁线圈通电时，活动部件会受到磁力作用而产生运动。
4. 密封结构：密封结构用于保证电磁阀在工作时具有良好的密封性，防止介质泄漏。
二、电磁阀的工作原理电磁阀工作原理基于电磁感应和磁性材料的特性，当电磁线圈通电时，产生的磁场会通过磁性材料传导到活动部件上，从而改变活动部件的位置，进而控制流体介质的通断。
1. 开关型开关型电磁阀通过控制阀芯的位置，实现介质的通断。
当电磁线圈通电时，产生的磁场将吸引阀芯，使其与阀座分离，介质可以顺利通过。
当电磁线圈断电时，磁场消失，阀芯受到弹簧力的作用，重新与阀座接触，关闭介质通道。
2. 比例型比例型电磁阀能够调节介质的流量大小。
其工作原理是通过改变电磁线圈的工作电流来控制阀芯的位置。
通常，电磁线圈通过外部控制信号来调节电流的大小，从而使阀芯相应地调整通道的开启程度，实现流量的精确控制。
三、电磁阀的应用领域电磁阀被广泛应用于各个领域，如工业自动化控制、液压和气动系统、生命科学、冶金等。
在工业自动化控制中，电磁阀可用于控制气体或液体的流量、压力和温度，实现工艺过程的自动控制；在液压和气动系统中，电磁阀起到控制执行元件运动的关键作用；在生命科学中，电磁阀常用于控制药液的输送和流量调节；在冶金领域，电磁阀可以控制各种工艺参数，确保冶炼过程的稳定性和安全性。
电磁阀工作原理
电磁阀工作原理电磁阀是一种常见的控制元件，广泛应用于工业自动化领域。
它通过电磁力来控制液体或气体的流动，实现开关或调节的功能。
本文将详细介绍电磁阀的工作原理及其相关知识。

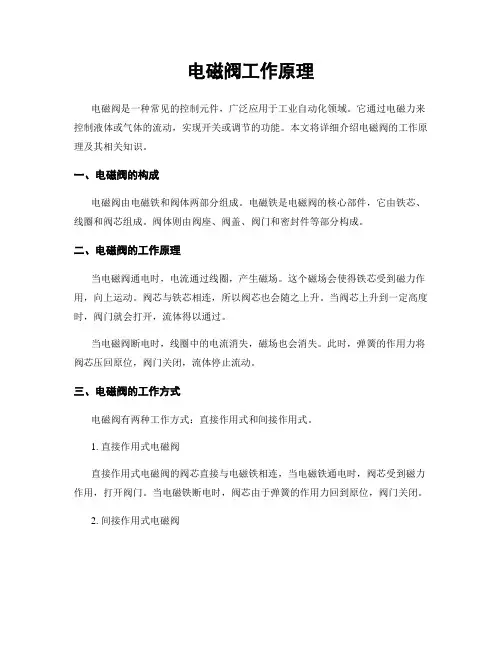

一、电磁阀的构成电磁阀由电磁铁和阀体两部分组成。
电磁铁是电磁阀的核心部件，它由铁芯、线圈和阀芯组成。
阀体则由阀座、阀盖、阀门和密封件等部分构成。
二、电磁阀的工作原理当电磁阀通电时，电流通过线圈，产生磁场。
这个磁场会使得铁芯受到磁力作用，向上运动。
阀芯与铁芯相连，所以阀芯也会随之上升。
当阀芯上升到一定高度时，阀门就会打开，流体得以通过。
当电磁阀断电时，线圈中的电流消失，磁场也会消失。
此时，弹簧的作用力将阀芯压回原位，阀门关闭，流体停止流动。
三、电磁阀的工作方式电磁阀有两种工作方式：直接作用式和间接作用式。
1. 直接作用式电磁阀直接作用式电磁阀的阀芯直接与电磁铁相连，当电磁铁通电时，阀芯受到磁力作用，打开阀门。
当电磁铁断电时，阀芯由于弹簧的作用力回到原位，阀门关闭。
2. 间接作用式电磁阀间接作用式电磁阀的阀芯与电磁铁通过一个机械连接杆相连。
当电磁铁通电时，磁力使得连接杆受到拉力，间接作用于阀芯，打开阀门。
当电磁铁断电时，连接杆上的拉力消失，阀芯由于弹簧的作用力回到原位，阀门关闭。
四、电磁阀的分类根据电磁阀的结构和工作原理，可以将其分为多种类型。
常见的电磁阀类型有以下几种：1. 二位二通电磁阀二位二通电磁阀是最简单的一种类型，它只有一个进口和一个出口。
当电磁阀通电时，阀门打开，流体从进口流入出口。
断电时，阀门关闭，流体停止流动。
2. 二位三通电磁阀二位三通电磁阀有一个进口和两个出口。
当电磁阀通电时，阀门打开，流体从进口分别流入两个出口。
断电时，阀门关闭，流体停止流动。
3. 三位二通电磁阀三位二通电磁阀有两个进口和一个出口。
当电磁阀通电时，阀门打开，流体从两个进口中的一个进入出口。
断电时，阀门关闭，流体停止流动。
4. 三位三通电磁阀三位三通电磁阀有两个进口和一个出口。
电磁阀的工作原理

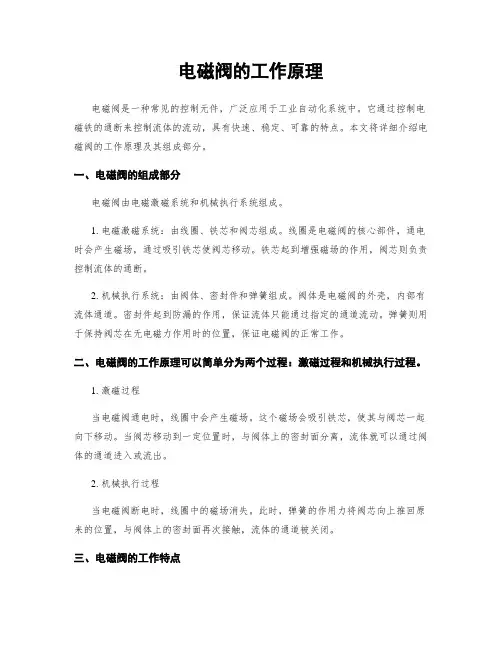

电磁阀的工作原理电磁阀是一种常见的控制元件，广泛应用于工业自动化系统中。
它通过控制电磁铁的通断来控制流体的流动，具有快速、稳定、可靠的特点。
本文将详细介绍电磁阀的工作原理及其组成部分。
一、电磁阀的组成部分电磁阀由电磁激磁系统和机械执行系统组成。
1. 电磁激磁系统：由线圈、铁芯和阀芯组成。
线圈是电磁阀的核心部件，通电时会产生磁场，通过吸引铁芯使阀芯移动。
铁芯起到增强磁场的作用，阀芯则负责控制流体的通断。
2. 机械执行系统：由阀体、密封件和弹簧组成。
阀体是电磁阀的外壳，内部有流体通道。
密封件起到防漏的作用，保证流体只能通过指定的通道流动。
弹簧则用于保持阀芯在无电磁力作用时的位置，保证电磁阀的正常工作。
二、电磁阀的工作原理可以简单分为两个过程：激磁过程和机械执行过程。
1. 激磁过程当电磁阀通电时，线圈中会产生磁场。
这个磁场会吸引铁芯，使其与阀芯一起向下移动。
当阀芯移动到一定位置时，与阀体上的密封面分离，流体就可以通过阀体的通道进入或流出。
2. 机械执行过程当电磁阀断电时，线圈中的磁场消失。
此时，弹簧的作用力将阀芯向上推回原来的位置，与阀体上的密封面再次接触，流体的通道被关闭。
三、电磁阀的工作特点1. 快速响应：电磁阀的开关速度非常快，通常在几毫秒内就能完成开关动作，因此适用于对流体流速要求较高的场合。
2. 稳定可靠：电磁阀的结构简单，工作可靠。
它通过电磁铁的通断控制流体的流动，不存在机械接触，因此不易受到磨损和疲劳的影响，使用寿命较长。
3. 可远程控制：电磁阀可以与控制系统相连，通过电信号远程控制。
这使得电磁阀在自动化系统中的应用更加方便和灵活。
4. 多种类型：根据不同的工作原理和结构形式，电磁阀可以分为直动式、导向式、膜片式等多种类型，以适应不同的工作环境和流体介质。
四、电磁阀的应用领域电磁阀广泛应用于工业自动化系统中，常见的应用领域包括：1. 液压和气动系统：电磁阀可用于控制液压和气动系统中的流体流动，如控制液压缸的伸缩、气动执行元件的开关等。
电磁阀工作原理及应用
电磁阀工作原理及应用电磁阀是一种利用电磁力对机械运动进行控制的设备。
其工作原理主要基于电磁感应和磁力定律。
电磁阀通过控制电流的通断，使得阀芯在电磁力的作用下产生运动，从而控制介质的通断或流量。
下面将详细介绍电磁阀的工作原理及应用。
一、工作原理：电磁阀由电磁线圈和阀体组成，电磁线圈通电时产生磁场，通过对磁场的控制来控制阀芯的运动。
根据控制电磁线圈的连接方式的不同，电磁阀可分为直流电磁阀和交流电磁阀。
1.直流电磁阀：直流电磁阀的电磁线圈一般为螺线管，通过控制电流的通断，产生磁场，磁场作用在阀芯上，使阀芯移动，从而控制介质的通断或流量。
当电流通入螺线管时，由于电流的方向与磁场方向一致，产生的磁力将引起阀芯向电磁线圈方向移动，从而打开阀门；当电流断开时，由于磁场消失，弹簧的作用使阀芯恢复原位，阀门关闭。
2.交流电磁阀：交流电磁阀的电磁线圈一般为环形线圈，通过交流电源的正负半周期的切换，产生交变的磁场，使阀芯产生周期性的运动。
当电流通入线圈时，由于正负半周期的磁场方向不同，阀芯将产生往复运动，从而控制介质的通断或流量。
二、应用：电磁阀广泛应用于工业控制领域，其主要应用如下：1.液压系统控制：电磁阀可用于控制液压装置的压力、流量和方向。
当电磁阀通电时，阀芯打开，液体流过。
当电磁阀断电时，阀芯关闭，阻止液体流动。
2.气动系统控制：电磁阀可用于气动装置的压力、流量和方向的控制。
当电磁阀通电时，阀芯打开，气体流过。
当电磁阀断电时，阀芯关闭，阻止气体流动。
3.液位控制：通过控制电磁阀的开关来控制液位的上升和下降。
当电磁阀通电时，阀芯打开，液体流入；当电磁阀断电时，阀芯关闭，阻止液体流入。
4.温度控制：通过控制电磁阀的开关来调节流体的温度。
当要降低流体温度时，电磁阀通电，冷却液流入；当要升高流体温度时，电磁阀断电，冷却液停止流入。
5.自动化设备控制：电磁阀可用于自动化设备中的控制元件，实现自动启停、顺序控制等功能。
总之，电磁阀是一种重要的工业控制元件，通过控制电流的通断，实现对介质的通断或流量的控制。
电磁阀的工作原理及应用
1. 电磁阀通电时有较大噪音
谢谢大家！
单 击 此 处 添 加 副 标 题
演讲人姓名
流体流过，断电
时，A，P不通，
流体不能流过。
备注：阀上主流囗的数目称为"通",阀芯与
阀体间的相对应位置称为"位"
二位三通阀
通电时，活塞移动B、
P通，A、P不通，流
体流过B、P。
断电时A、P通，B、
P不通，流体流过A、
P。
三位三通阀
左线圈通电时A、P断电时A、P和A、
杂质卡死或堵塞。
缺少零件或零件损坏、锈蚀。
零件安装不正确或不到位。
电磁阀通电不动作
常见故障以及原因
01
给压后发现泄漏或不复位
02
1.杂质造成堵塞或卡死导致开关不到位。
2.进口压力太小或太大，不满足压差要求。
3.流量太小，不能在瞬间将阀杆或活塞推到位，尤其是大流量阀（316 &344系列）。
O都闭。
三位四通阀
左线圈通电时A、P
通B、O通，右线圈
通电时A、O通，B、
P通，
都断电时A、P和B、
O都闭。
常见故障以及原因
无电压、压降过大或电压不正确
。
线圈烧毁，线圈电阻为短路或断
路。
进口压力太小，不满足最小操作
压差要求（对于先导式操作结构
）
流量太小，尤其是大流量阀（
316 & 344系列）。
电磁阀的工作原
理及应用
电磁阀的工作原理及在生产中的应用
工作原理
常见故障及处理
几种常用电磁阀
电磁阀工作原理
电磁阀工作原理电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它通过控制电磁线圈的通断来控制液体或气体的流动。
本文将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的组成结构电磁阀由电磁线圈、铁芯、阀体和密封件等部分组成。
其中，电磁线圈是电磁阀的核心部件，通过通电使得铁芯产生磁场，从而实现阀门的开启或关闭。
阀体是电磁阀的外壳，起到固定电磁线圈和铁芯的作用。
密封件则用于保证阀门的密封性能。
二、电磁阀的工作原理当电磁线圈通电时，产生的磁场会使得铁芯受力，从而使阀门打开或关闭。
具体工作原理如下：1. 阀门关闭状态：当电磁线圈不通电时，铁芯不受力，由于阀门自身重力或弹簧的作用，阀门处于关闭状态。
此时，液体或气体无法通过阀门流动。
2. 阀门开启状态：当电磁线圈通电时，电流通过线圈产生磁场，磁场会使得铁芯受力，向上运动。
当铁芯上升到一定位置时，它会与阀门连接杆相连，从而使阀门打开。
此时，液体或气体可以通过阀门流动。
3. 控制信号：电磁阀的工作需要通过控制信号来实现。
通常情况下，通过控制开关或PLC等设备，给电磁线圈施加电流，从而控制阀门的开启或关闭。
三、电磁阀的应用领域电磁阀广泛应用于工业自动化系统中，常见的应用领域包括：1. 液压系统：电磁阀可用于控制液压系统中的液体流动，如控制液压缸的运动、调节液压系统的压力等。
2. 气动系统：电磁阀可用于控制气动系统中的气体流动，如控制气缸的运动、调节气动系统的压力等。
3. 自动化生产线：电磁阀可用于控制自动化生产线中的各种工艺流程，如控制流水线的启停、调节流量等。
4. 汽车工业：电磁阀可用于汽车发动机的控制，如控制燃油喷射、调节气门的开闭等。
5. 医疗设备：电磁阀可用于医疗设备中的液体或气体控制，如控制输液泵的流速、调节气体浓度等。
四、电磁阀的特点和优势电磁阀具有以下特点和优势：1. 快速响应：电磁阀的开启或关闭速度较快，能够实现快速的流体控制。
2. 高精度控制：电磁阀的控制精度较高，能够实现精确的流量或压力控制。
电磁阀的工作原理与故障排查
电磁阀的工作原理与故障排查电磁阀是一种广泛应用于自动控制系统中的设备，它通过电磁力的作用来控制液体、气体等介质流动的开关元件。
本文将详细介绍电磁阀的工作原理及常见的故障排查方法。
一、电磁阀的工作原理电磁阀的工作原理基于电磁感应和磁力学的基本原理，其内部包含一个线圈和一个可控制开关的阀体。
当电流通过线圈时，会产生磁场，该磁场将使阀体内部的磁铁受到吸引或排斥，从而改变阀体的位置，实现介质通道的开闭。
具体来说，电磁阀的工作过程可以分为两个阶段：吸合和释放。
1. 吸合阶段：当线圈通电时，产生的磁场会使阀体内的磁铁受到吸引，使阀体合上。
此时介质通道关闭，流体无法通过。
2. 释放阶段：当线圈断电时，磁场消失，阀体内的磁铁失去吸引力，阀体弹簧的作用下恢复原位。
此时介质通道打开，流体可以通过。
通过不断地通断电流，电磁阀可以实现周期性的开合动作，从而控制流体的流动和阻断。
二、电磁阀的常见故障排查方法1. 电源故障：如果电磁阀无法正常工作或无法吸合，则可能是由于电源故障导致的。
首先检查电源线路是否接触良好，是否有短路或断路现象。
可以尝试更换电源线路来确认问题是否得到解决。
2. 线圈故障：线圈是电磁阀工作的核心部件，如果线圈损坏或绝缘不良，会导致电磁阀无法正常工作。
检查线圈是否受潮、断路或短路，必要时进行线圈的绝缘测试和更换。
3. 阀体堵塞：由于介质中的杂质或污垢积聚，阀体通道可能会堵塞，导致电磁阀无法通电或无法关闭。
此时可以拆下阀体进行清洗和检查，确保通道畅通。
4. 阀座磨损：长时间使用后，阀座可能会出现磨损，导致密封不严，介质泄漏。
如果发现阀体无法完全关闭或密封性差，应及时更换阀座。
5. 接口松动：电磁阀安装时，接口部分如果松动或未紧固好，可能会导致连通性不良或漏气。
检查电磁阀的接口部分，确保连接牢固。
总结：电磁阀作为一种重要的控制元件，在自动控制系统中有着广泛的应用。
了解电磁阀的工作原理以及常见的故障排查方法，对于维护和保养电磁阀具有重要意义。
电磁阀组的工作原理
电磁阀组的工作原理
电磁阀组是一种利用电磁原理控制流体流动的设备。
其工作原理可以分为两个主要部分：电磁操纵部分和流体控制部分。
在电磁操纵部分，电磁阀组通过电磁铁产生的磁场来控制阀体的开启和关闭。
电磁阀组通常由线圈、阀体和活塞组成。
当电流通入线圈时，线圈内产生的磁场使得阀体中的活塞由闭合位置移动到打开位置，从而使流体可以通过阀体流动。
当电流断开时，磁场消失，活塞回到闭合位置，阀体关闭。
在流体控制部分，电磁阀组的阀体可以有不同的形式，通常为阀芯或阀片。
当活塞移动到打开位置时，阀芯或阀片与阀座分离，从而打开通道，允许流体流动。
当活塞回到闭合位置时，阀芯或阀片与阀座重新接触，阻止流体流动。
电磁阀组的工作过程通过控制电流的通断来实现开关阀体，从而控制流体的流动。
在自动化系统中，可以通过控制电磁阀组的电流信号来实现对流体的精确控制，实现各种复杂的控制功能。
电磁阀工作机制解析
电磁阀工作机制解析
电磁阀是一种常用的控制装置，广泛应用于各种工业领域。
本
文将详细解析电磁阀的工作机制。
电磁阀的结构
电磁阀由电磁铁和阀体组成。
电磁铁通常由线圈、铁芯和阀芯
组成。
阀体上有进出口孔和阀座，通过控制阀芯的位置来控制流体
的通断。
电磁阀的工作原理
当电磁阀接通电源时，电磁铁中的线圈产生电磁力，吸引铁芯
向线圈方向移动。
阀芯随之移动，使得阀芯与阀座之间的密封断开，流体可以通过进出口孔流通。
当电磁阀断开电源时，电磁铁中的电磁力消失，铁芯受到弹簧
力的作用，回到初始位置。
阀芯也随之回到初始位置，与阀座之间
再次形成密封，阻止流体通过。
电磁阀的应用
电磁阀广泛应用于液压系统、气动系统和自动化控制系统中的流体控制。
例如，它可以用于控制液压缸的运动方向、调节气体的流量等。
总结
电磁阀是一种通过电磁力控制流体通断的装置。
它的工作原理简单明了，结构紧凑。
在各个工业领域中有着广泛的应用。
了解电磁阀的工作机制有助于我们更好地理解它的工作原理和应用场景。
如果您需要更加详细的信息或有其他问题，请随时告诉我。
电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常用的控制元件，广泛应用于各种工业领域。
它通过电磁力的作用来控制介质（如液体或气体）的流动，实现对系统的开关、调节和控制。
本文将详细介绍电磁阀的工作原理及其组成部分。
一、电磁阀的基本结构电磁阀主要由电磁铁、阀体、阀芯、弹簧、导向部件和密封件等组成。
1. 电磁铁：电磁铁是电磁阀的核心部件，它由线圈和铁芯组成。
当电流通过线圈时，会产生磁场，使铁芯受到吸引力，从而改变阀芯的位置。
2. 阀体：阀体是电磁阀的外壳，通常由铜、铝或不锈钢等材料制成。
它具有良好的密封性能，能够承受一定的压力。
3. 阀芯：阀芯是电磁阀的关键部件，它可分为直动式和导向式两种。
直动式阀芯直接由电磁铁控制，导向式阀芯通过导向部件实现控制。
4. 弹簧：弹簧用于保持阀芯在无电流状态下的初始位置，当电流通过线圈时，电磁铁产生的吸引力会克服弹簧的弹力，使阀芯发生位移。
5. 导向部件：导向部件用于引导阀芯的运动轨迹，保证阀芯的稳定和准确的动作。
6. 密封件：密封件用于保证电磁阀的密封性能，防止介质泄漏。
二、电磁阀的工作原理可以简单描述为：通过控制电磁铁的通断来改变阀芯的位置，从而控制介质的流动。
具体工作过程如下：1. 无电流状态：当电磁铁未通电时，阀芯由弹簧的作用保持在初始位置。
此时，阀门关闭，介质无法通过。
2. 通电状态：当电流通过线圈时，线圈产生磁场，吸引铁芯。
铁芯受到吸引力后，会克服弹簧的弹力，使阀芯发生位移。
阀芯的位移会改变阀门的开度，介质开始流动。
3. 断电状态：当电流断开时，磁场消失，铁芯失去吸引力，弹簧的弹力将阀芯重新推回初始位置。
阀门再次关闭，介质停止流动。
通过不断地通断电流，电磁阀可以实现对介质的精确控制。
其工作原理简单可靠，响应速度快，广泛应用于自动化控制系统中。
三、电磁阀的应用领域电磁阀在工业领域有着广泛的应用，下面列举几个常见的应用领域：1. 液压系统：电磁阀可以用于控制液压系统中的液体流动，实现对液压缸、液压马达等执行机构的控制。
电磁阀的工作原理
电磁阀的工作原理引言概述：电磁阀是一种常用的控制元件，广泛应用于工业自动化领域。
它通过电磁力的作用来控制介质的通断，具有结构简单、操作可靠、响应速度快等优点。
本文将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的基本结构1.1 线圈：电磁阀的核心部分是线圈，它是由导线绕成的，通常包裹在磁芯上。
线圈通过通电产生磁场，进而控制阀门的开启和关闭。
1.2 磁芯：磁芯是线圈的支撑部分，通常由磁性材料制成。
它能够集中和增强磁场，提高电磁阀的工作效率。
1.3 阀体：阀体是电磁阀的外壳，通常由金属材料制成。
它具有良好的密封性能，能够保证介质在阀门关闭时不泄漏。
二、电磁阀的工作原理2.1 通电状态下2.1.1 线圈通电：当线圈通电时，电流通过线圈产生磁场。
2.1.2 磁场作用：磁场使得磁芯受力，向阀体方向移动。
2.1.3 阀门开启：磁芯的移动使得阀门打开，介质可以通过。
三、电磁阀的工作原理（续）2.2 断电状态下2.2.1 线圈断电：当线圈断电时，磁场消失。
2.2.2 磁芯复位：磁芯受力方向改变，向复位方向移动。
2.2.3 阀门关闭：磁芯的移动使得阀门关闭，介质无法通过。
四、电磁阀的应用场景4.1 液压系统：电磁阀可以用于控制液压系统中的液体流动，实现液压装置的自动化控制。
4.2 气动系统：电磁阀可以用于控制气动系统中的气体流动，实现气动装置的自动化控制。
4.3 水处理设备：电磁阀可以用于控制水处理设备中的介质流动，实现水处理过程的自动化控制。
五、电磁阀的优缺点5.1 优点：电磁阀结构简单、操作可靠、响应速度快，能够实现精确的控制。
5.2 缺点：电磁阀在工作过程中会产生电磁干扰，需要采取相应的屏蔽措施。
总结：电磁阀是一种重要的控制元件，通过电磁力的作用来控制介质的通断。
本文详细介绍了电磁阀的工作原理，包括其基本结构、通电状态下的工作原理、断电状态下的工作原理，以及其应用场景和优缺点。
电磁阀在工业自动化领域具有广泛的应用前景，对于提高生产效率和自动化程度具有重要意义。
电磁阀工作原理【完整解析】
电磁阀工作原理内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
电磁阀从原理上分为三大类：直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常见的控制元件，广泛应用于工业自动化领域。
它通过电磁力的作用来控制流体介质的通断，实现对液体或者气体的流量、压力、方向等参数的控制。
本文将详细介绍电磁阀的工作原理，包括其结构组成、工作过程和应用场景。
一、电磁阀的结构组成电磁阀主要由电磁铁、阀体、阀芯和弹簧等组成。
1. 电磁铁：电磁铁是电磁阀的核心部件，由线圈、铁芯和固定架组成。
当电流通过线圈时，产生的磁场将铁芯吸引，使其与阀芯连接。
2. 阀体：阀体是电磁阀的外壳，通常由金属材料制成，具有良好的密封性能和耐腐蚀性能。
3. 阀芯：阀芯是电磁阀的关键部件，它与阀体配合，控制流体的通断。
阀芯通常由磁性材料制成，能够受到电磁铁的吸引力或者弹簧的压力来实现运动。
4. 弹簧：弹簧用于提供阀芯的复位力，当电磁铁不通电时，弹簧将阀芯推回原位，实现阀门的关闭。
二、电磁阀的工作过程电磁阀的工作过程可分为两个阶段：通电阶段和断电阶段。
1. 通电阶段：当电磁铁通电时，线圈中产生的磁场将铁芯吸引，使其与阀芯连接。
此时，阀芯被吸引到阀体上，与阀体之间的密封面贴合，阀门打开。
流体介质通过阀门的通道流动，实现流量的控制。
2. 断电阶段：当电磁铁断电时，磁场消失，铁芯失去吸引力。
此时，弹簧的作用力将阀芯推回原位，阀门关闭。
流体介质无法通过阀门的通道，实现流量的截断。
三、电磁阀的应用场景电磁阀广泛应用于各个领域，如工业自动化、冶金、石油化工、电力、水处理等。
1. 工业自动化：电磁阀可用于控制气动执行器，实现自动化生产线的控制。
例如，用于控制气缸的伸缩、旋转等动作。
2. 冶金：电磁阀可用于控制高温、高压的液体或者气体的流动。
例如，在钢铁冶炼过程中，用于控制氧气、煤气等介质的供应。
3. 石油化工：电磁阀可用于控制化工流程中的液体或者气体的流动。
例如，在石油化工生产中，用于控制原油、天然气等介质的输送。
4. 电力：电磁阀可用于控制发电厂的锅炉、汽轮机等设备的流体参数。
电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它通过电磁力的作用来控制液体或者气体的流动，实现开关和调节的功能。
本文将详细介绍电磁阀的工作原理。
一、电磁阀的基本组成电磁阀主要由铁芯、线圈、阀体和阀门组成。
1. 铁芯：铁芯是电磁阀的核心部件，普通由软磁材料制成。
它的作用是在电磁力的作用下，吸引或者释放阀门，控制流体的通断。
2. 线圈：线圈是电磁阀的发机电，通过通电产生磁场，使铁芯产生磁性，从而控制阀门的开关。
线圈通常由绝缘导线绕制而成。
3. 阀体：阀体是电磁阀的外壳，通常由金属材料制成。
它具有连接管道和固定阀门的作用，保护内部构件免受外界环境的影响。
4. 阀门：阀门是电磁阀的关键部件，它由阀座和阀芯组成。
阀芯通过铁芯的磁性控制，实现阀门的开关。
阀座则负责密封，防止流体泄漏。
二、电磁阀的工作原理可以简述为：当线圈通电时，产生磁场，使铁芯受到电磁力的作用，吸引阀芯与阀座密切贴合，阀门关闭；当线圈断电时，磁场消失，铁芯失去磁性，阀芯受到弹簧力的作用，与阀座分离，阀门打开。
下面将详细介绍电磁阀的工作过程。
1. 电磁阀的闭合过程：（1）初始状态：电磁阀处于断电状态，线圈未通电，阀芯受到弹簧力的作用，与阀座分离，阀门打开，流体可通过。
（2）通电过程：当线圈通电时，电流通过线圈，产生磁场。
磁场使得铁芯受到电磁力的作用，向阀芯方向挪移。
（3）闭合过程：铁芯的挪移使阀芯与阀座密切贴合，阀门关闭。
此时，流体无法通过，实现了液体或者气体的截断。
2. 电磁阀的断开过程：（1）断电过程：当线圈断电时，电流住手，磁场消失。
铁芯失去磁性，受到弹簧力的作用，向弹簧方向挪移。
（2）断开过程：铁芯的挪移使阀芯与阀座分离，阀门打开。
此时，流体可以通过，实现了液体或者气体的通畅。
三、电磁阀的特点和应用1. 特点：（1）快速响应：电磁阀的开关速度快，响应时间短，可以实现快速控制。
（2）可靠性高：电磁阀采用电磁力控制，无需机械传动，结构简单，故障率低，使用寿命长。
电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常用的控制元件，广泛应用于各种工业领域。
它通过电磁力控制阀门的开关，实现流体介质的控制。
本文将详细介绍电磁阀的工作原理，包括结构组成、工作过程和应用场景。
一、结构组成电磁阀主要由以下几个部份组成：1. 阀体：阀体是电磁阀的主要部份，通常由铜、铸铁或者不锈钢等材料制成。
阀体内部包含有进出口口径和阀门座，用于控制流体的流通。
2. 阀芯：阀芯是电磁阀的核心部件，通常由磁性材料制成。
它与阀座配合，通过上下挪移来控制流体的通断。
阀芯的上端连接电磁铁圈，下端连接阀杆。
3. 电磁铁圈：电磁铁圈是电磁阀的驱动部份，通过通电产生磁场，使阀芯上升或者下降。
电磁铁圈通常由铜线绕制而成，外部包覆绝缘材料。
4. 弹簧：弹簧用于控制阀芯的复位，当电磁铁圈不通电时，弹簧将阀芯推回原位，实现阀门的关闭。
二、工作过程电磁阀的工作过程可以分为通电开启和断电关闭两个阶段。
1. 通电开启：当电磁铁圈通电时，电流通过铜线产生磁场，磁场作用于阀芯，使阀芯上升。
阀芯上升后，与阀座分离，流体介质可以通过阀体的进出口口径流通。
这样，电磁阀实现了开启状态。
2. 断电关闭：当电磁铁圈断电时，磁场消失，弹簧将阀芯推回原位。
阀芯下降后，与阀座再次配合，阻挠流体介质的流通。
这样，电磁阀实现了关闭状态。
三、应用场景电磁阀广泛应用于各种工业领域，特殊是涉及流体控制的场景。
以下是几个常见的应用场景：1. 水处理系统：电磁阀可以用于控制水处理系统中的进水和排水，实现自动控制和调节。
2. 石油化工：电磁阀可以用于控制石油化工过程中的流体介质，如控制管道中的油气流量、压力等。
3. 食品加工：电磁阀可以用于食品加工过程中的流体控制，如控制液体的流量、温度等。
4. 医疗设备：电磁阀可以用于医疗设备中的流体控制，如控制输液器中的药液流量。
总结：电磁阀是一种常用的控制元件，通过电磁力控制阀门的开关，实现流体介质的控制。
它由阀体、阀芯、电磁铁圈和弹簧等部份组成，工作过程包括通电开启和断电关闭两个阶段。
电磁阀工作原理
电磁阀工作原理一、概述电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它通过电磁力的作用来控制液体或者气体的流动，实现开关的功能。
本文将详细介绍电磁阀的工作原理及其相关知识。
二、电磁阀的构成电磁阀主要由电磁激磁系统和阀体组成。
1. 电磁激磁系统：由线圈、铁芯和阀芯组成。
线圈是电磁阀的核心部件，通过通电产生磁场。
铁芯是线圈的磁路，能够集中磁力线，增强磁场的作用。
阀芯是电磁阀的动作部件，受到磁力的作用，能够在阀体内进行运动。
2. 阀体：是电磁阀的外壳，通常由铜、铁等材料制成。
阀体内部有一个阀座和一个阀门，通过阀门的开闭来实现流体的控制。
三、工作原理电磁阀的工作原理可以分为两个过程：激磁过程和动作过程。
1. 激磁过程：当电磁阀通电时，线圈中产生磁场，磁场会使得铁芯受到磁力的作用，从而使阀芯上的铁芯受到吸引，与阀座贴合。
此时，阀门关闭，流体无法通过阀体。
2. 动作过程：当电磁阀断电时，线圈中的磁场消失，铁芯失去磁力的作用，阀芯受到弹簧的作用弹回，与阀座分离。
此时，阀门打开，流体可以通过阀体。
四、特点与应用电磁阀具有以下特点：1. 快速开闭：电磁阀的动作速度较快，能够迅速实现流体的开闭控制。
2. 精确控制：通过控制电磁阀的通电时间和断电时间，可以实现对流体的精确控制。
3. 可靠性高：电磁阀的结构简单，使用寿命长，可靠性高。
电磁阀广泛应用于各个领域，例如：1. 工业自动化：电磁阀可用于控制各种液体温和体的流动，实现自动化生产线的控制。
2. 液压系统：电磁阀可用于控制液压系统中的液体流动，实现对液压缸等液压元件的控制。
3. 空调系统：电磁阀可用于控制空调系统中的制冷剂的流动，实现温度的控制。
4. 医疗设备：电磁阀可用于控制医疗设备中的液体温和体的流动，实现对设备的控制。
五、常见问题与解决方法在使用电磁阀的过程中，可能会遇到一些常见问题，下面列举几个并给出解决方法：1. 电磁阀无法动作：可能是线圈损坏或者电源故障导致的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 特点： 在零压差或真空、高压能动作，但功率 较大，要求必须水平安装。
3）先导式电磁阀 ：
• 原理： 通电时，电磁力把先导孔打开，上腔室 压力迅速下降，在关闭件周围形成压差， 气体压力推动阀芯移动，阀门打开； 断电时，弹簧力把先导孔关闭，在关闭 阀件周围形成压差，气体压力推动关闭件 向下移动，关闭阀门。
• 特点：可任意安装，但必须满足压力条件。
故障与排除
• 一、电磁阀通电后不工作 • 检查电源线是否连接，接线和接插件 的连接； • 检查电源电压是否在±工作范围； • 线圈短路、线圈开路； • 有杂物使电磁阀的阀芯卡死；
• 二、电磁阀不能关闭 • 阀芯的密封件已损坏 • 有杂物使电磁阀的阀芯卡死； • 弹簧寿命已到或变形 • 工作频率太高或寿命已到
电磁阀工作原理
• 简介 • 电磁阀是用来控制流体的方向的自动化基 础元件，属于执行器；通常用于机械控制 和工业阀门上面，对介质方向进行控制， 从而达到对阀门开关的控制。
工作原理
• 在电磁阀里有密闭的腔，在不同位置开有通孔， 每个孔都通向不同的管路，腔中间是阀芯，阀芯 的一端有电磁铁，电磁铁的线圈通电后阀芯位置 改变。通过控制阀芯的移动来档住或漏出不同的 排气孔，而进压孔P是常开的，通过气的压力来 推动气缸的活塞，活塞又带动活塞杆，活塞杆带 动机械装置动。这样通过控制电磁铁的线圈，就 可以达到想要的机械运动。 • 位通数：阀芯的工作位置有几个，该电磁阀就叫 几位电磁阀；阀体上的接口，也就是电磁阀的通 路数，有几个通路口，该电磁阀就叫几通电磁阀
工作原理图
分类
电磁阀从原理上分为三大类： • 1）直动式电磁阀： • 原理： 通电时，电磁线圈产生电磁力把关闭件 从阀座上提起，阀门打开；断电时，电磁 力消失，弹簧把关闭件压在阀座上，阀门 关闭。
• 特点： 在真空、负压、零压时能正常工作，但 通径一般不超过25mm。
2）分步直动原 理， 利用压差把主阀向上推开；断电时，先导 阀利用弹簧力或介质压力推动关闭件，向 下移动，使阀门关闭。
• 惨痛代价 a. PM3A多盘浓缩机清白水泵出口阀，因气 缸排气口消音器堵塞排气不畅，导致阀门无 法打开；纸机停车56分钟 b.
