机械制图尺寸标注详解(图)
机械制图尺寸标注详解
整理ppt
21
常见几种平板的尺寸标注
整理ppt
22
整理ppt
23
整理ppt
24
20
16 40
40
×
30
25 30
16
整理ppt
25
五、标注示例：
100
例1：
75
基准
85
190
30
75
105
40
90
30
180
4×12
基准 68
16
45°
50
形体分析。 逐个标注每一基本形
体的定形、定位尺寸。
⒉ 以毫米为单位，如采用其它单位时，则 必须注明单位名称。
⒊ 图中所注尺寸为零件完工后的尺寸。
⒋ 每个尺寸一般只标注一次，并应标注在 最能清晰地反映该结构特征的视图上。
⒌ 尺寸配置合理 ⑴ 功能尺寸应直接注出。
⑵ 同一要素的尺寸应尽可能集中标注。
如孔的直径和深度、槽的深度和宽度等。
⑶ 尽量避免在不可见的轮廓线上标注尺寸。
为工艺基准。
整理ppt
4
C
A 13 26
10
D
30
M8× 0.75
(辅 助 基 准 ） E
10 12
4 0±0 . 0 2 58 6 + 1 6 0 .0 2 7
0
30
45
A
15 2
5
4 8
35 65 A-A 90
8
17 30
B
R
整理ppt
B—高度方向设计基准 C—长度方向设计基准 D—宽度方向设计基准
整理ppt
11
★ 适当考虑按加工顺序标注尺寸

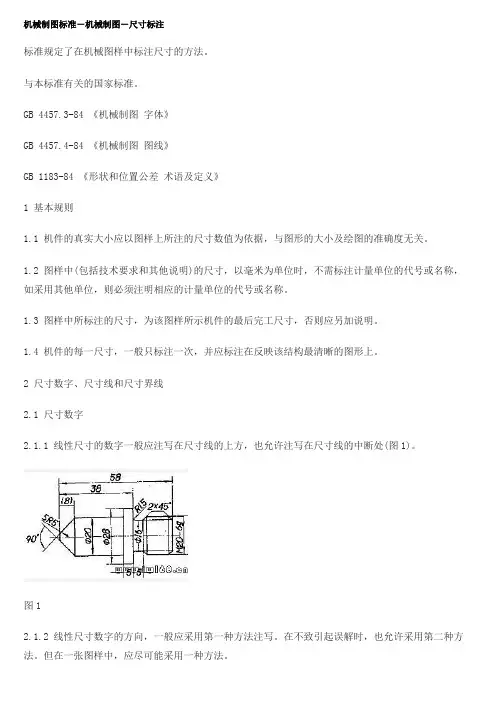

机械制图标准-机械制图-尺寸标注
机械制图标准－机械制图－尺寸标注标准规定了在机械图样中标注尺寸的方法。
与本标准有关的国家标准。
GB 4457.3-84 《机械制图字体》GB 4457.4-84 《机械制图图线》GB 1183-84 《形状和位置公差术语及定义》1 基本规则1.1 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
1.2 图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
1.3 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
1.4 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
2 尺寸数字、尺寸线和尺寸界线2.1 尺寸数字2.1.1 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处(图1)。
图12.1.2 线性尺寸数字的方向，一般应采用第一种方法注写。
在不致引起误解时，也允许采用第二种方法。
但在一张图样中，应尽可能采用一种方法。
方法1：数字应按图2所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图3的形式标注。
方法2：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处(图4、5)。
2.1.3 角度的数字一律写成水平方向，一般注写在尺寸线的中断处(图6)。
必要时也可按图7的形式标注。
2.1.4 尺寸数字不可被任何图线所通过，否则必须将该图线断开(图8)。
图82.2 尺寸线2.2.1 尺寸线用细实线绘制，其终端可以有下列两种形式：a. 箭头：箭头的形式如图9所示，适用于各种类型的图样。
b. 斜线：斜线用细实线绘制，其方向和画法如图10所示。
当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直，如图11所示。
图11当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线终端的形式。
当采用箭头时，在地位不够的情况下，允许用圆点或斜线代替箭头(图16)。
机械制图——平面图形分析及尺寸标注
1．4 平面图形分析及尺寸标注复习：1、圆弧连接画法和步骤2、分析P6T4作图过程新课1.4 平面图形分析及尺寸标注 一、平面图形的尺寸分析1、定形尺寸 确定平面图形中各线段或线框形状大小的尺寸。
如下图，让学生指出其中的定形尺寸：Φ20、Φ12、8、34、R16、R12、R40。
2、定位尺寸 确定平面图形中线段或线框之间相对位置的尺寸。
让学生指出下图的定位尺寸：42、22、34、8。
有的定形尺寸也是定位尺寸。
如34、8。
3、尺寸基准：标注尺寸的起始点。
对平面图形而言，有长和宽两个不同方向的基准。
常见基准面有：对称中心线，较大 圆的中心线，较长的直线等。
二、平面图形的线段分析其实质是通过分析线段的尺寸情况来区分不同类型的线段，由此确定作图顺序。
按线段所给尺寸的数量是否齐全可分为已知线段、中间线段和连接线段。
1、已知线段：可直接画出的线段，作图时先画出这类线段。
2、中间线段：一般给出了定形尺寸，但缺少一个定位尺寸。
可用几何关系求作。
3、连接线段：缺少两个定位尺寸，要依据两端与之相接或相切的图线才能画出。
4、可用几何关系求作。
三、平面图形的画图步骤首先分析下图中的尺寸和基准，分析哪些是已知线段，哪是中间线段，哪是 连接线段。
3482012R=40-106R6R 408L=40R=12+6R=12+10R 121、画出作图基准线： 42、22，并根据定位尺寸确定有关的线框位置。
2、画出已知线段： Φ20、Φ12、34、8、R6。
3、画出中间线段： R40。
4、画出连接线段： R12。
5、标注，加深全图。
四、 平面图形的尺寸标注步骤：1、分析平面图形的各部分构成，确定尺寸基准。
2、注出各构成部分中图线的定形尺寸。
3、注出各已知线段和中间线段相应的定位尺寸。
下面为各种平面图形尺寸标注示例，主要分析基准和定位尺寸。
注意：1、所注尺寸正确、规范。
2、尺寸应注在图形的明显处，尺寸线不能和其它图线相交。
机械制图图形的尺寸标注
PPT文档演模板
机械制图图形的尺寸标注
7）在“Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]：”提 示下选取“Rotated”选项，输入“R”，表示将确定尺 寸线的旋转角度。继续提示：
PPT文档演模板
机械制图图形的尺寸标注
PPT文档演模板
机械制图图形的尺寸标注
9）Override…按钮：用于设置临时尺寸标注样式 代替当前尺寸样式的相应设置，但并不改变当前尺寸 标注样式的设置。
10）比较两种尺寸标注样式之间的差别。单击该 按钮，弹出Compare Dimension Styles对话框，如图 13-6所示，用以比较已定义过的两种尺寸标注样式之 间的差别。
PPT文档演模板
机械制图图形的尺寸标注
13.1.2 尺寸标注样式管理器
尺寸标注样式是用来控制尺寸标注的外观，使尺 寸标注的外观符合技术制图（或绘图者）的要求。在 AutoCAD中，尺寸样式是由尺寸标注变量来控制的， 每 种 尺 寸 标 注 样 式 大 约 有 60 个 左 右 的 尺 寸 变 量 。 在 AutoCAD 2000中，通过尺寸样式管理器以对话框方式 方便、直观地设置尺寸标注样式（尺寸标注变量）。
Specify dimension line location or [Mtext/Text/Angle]：
6）在“Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]：”提 示下选取“Vertical”选项，输入“V”，表示将标注垂 直尺寸。继续提示：
机械制图尺寸标注方法
三、尺寸三要素
⒈ 尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。
⒉ 尺寸线
尺寸界线 尺寸线
这些间距＞7毫米， 最好不超过10毫米。
尺寸界线超出箭头约2毫米
⑴ 尺寸线为细实线，一端或两端带有终端符号 （箭头斜线）。
好！
不好！
三、相互平行的尺寸，应按大小顺序排列，
小尺寸在内，大尺寸在外。
A－ A
A－ A
A
A
A
A
A
A
A
A
R
R 4×
4×
好！
不好！
四、内形尺寸与外形尺寸最好分别注在视 图的两侧。
好！
不好！
尺寸标注必须合理
所谓合理就是标注尺寸时，既要满足 设计要求又要符合加工测量等工艺要求。 一、正确地选择基准
• 如有多个圆角，半径不同且又不对称分布时，应 逐个注出，不应该用4—R5的形式注出。
五、标注示例：
100
例1：
75
基准
85
190
30
75
105
4 0
30
180
4×12
基准 68
16
90
基准
90
55
110
45°
50
形体分析。 逐个标注每一基本形
体的定形、定位尺寸。 标注总体尺寸。
⑴ 定形尺寸 确定各基本体形状和大小的尺寸。
⑵ 定位尺寸 确定各基本体之间相对位置的尺寸。 组合体和基本形体尺寸基准之间的距离。
要标注定位尺寸，必须先选定尺寸 基准。零件有长、宽、高三个方向的尺 寸，每个方向至少要有一个基准。
机械制图--尺寸标注
定形尺寸
a) 组合体 图6-14 组合体的尺寸
b) 定形尺寸
定位尺寸
尺寸基准：确定尺寸位置的几何元素------点、直线和 平面称为尺寸基准 。
长度方向的尺寸基准
宽度方向的尺寸基准
高度方向的尺寸基准
常用的尺寸基准：较大的平面、对称面、轴线和中心线。
c) 尺寸基准及定位尺寸 图6-14 组合体的尺寸
标注球面的直径或 半径时，应在符号 “”或“R”前再加 注符号“S”。
c) 球直径和球半径的注法 图1-13 直径和半径的注法
3.常用尺寸注法
(4) 角度和弧长的注法
角度的尺寸线为圆 弧，角度的数字一律 水平书写。 弧长的尺寸界线 平行于对应弦长 的垂直平分线。
a)
b) 图1-14 角度和弧长的注法
2.2 组合体的尺寸分析
1．基本体的尺寸标注
标注基本体的尺寸时一般应标注出长、宽、高三个 方向的尺寸。
图6-12 常见基本体的尺寸标注
1.基本体的尺寸标注
( )
图6-12 常见基本体的尺寸标注
1.基本体的尺寸标注
图6-12 常见基本体的尺寸标注
• 带缺口基本体的尺寸标注
对有缺口基本体的尺寸标注，只标注出缺口的置。
总体尺寸
d) 完整的尺寸标注 图6-14 组合体的尺寸
3．组合体尺寸标注的注意事项
(1)同一形体的定形尺 寸及相关联的 定位尺寸尽 量集中标注。 (2) 确定回转体的位置时， 应确定其轴线。
d) 斜度1:6
e) 圆球直径20mm
f) 倒角1.6×45°
g) 沉孔f8mm，深3.2mm
h) 埋头孔f9.6×90°
图1-17 尺寸数字前的符号
3.常用尺寸注法
《机械制图》标注简单平面图形的尺寸
箭头的画法
机械图样一般采用箭头作为尺寸线的终端。
箭头的 正确画法
常见的 箭头错误
画法
13
2 任务二 简单平面图形的尺寸标注
斜线尺寸线终端
斜线用细实线绘制 尺寸线终端采用斜线形式时，尺寸线与尺寸界线必须垂直
当采用箭头时，在位置不够的情况下，允许 用圆点或斜线代替箭头
同一张图样中只能采用一种尺寸线的终端形式。
起误解的情况下，可以省略符号“s” 。
球面直径的标注
球面半径标注的
标注球面半径(省略符号“S”)
25
2 任务二 简单平面图形的尺寸标注
（5）弦长及弧长的标注
弦长的标注
弧长的标注
标注弦长的尺寸界线应平 行于弦的垂直平分线
标注弧长时，应在尺寸数字左方加注 符号“⌒”，且孤长的尺寸界线应平
行于该弧所对圆心角的角平分线
小圆弧半径 的标注
23
2 任务二 简单平面图形的尺寸标注
（3）角度标注
✓ 角度尺寸界线沿径向引出。 ✓ 角度尺寸线画成圆弧，圆心是该角顶点。 ✓ 角度尺寸数字一律写成水平方向。
24
角度数字 字头向上
2 任务二 简单平面图形的尺寸标注
（4）球面直径和半径的标注
标注球面直径或半径时，应在“”或“R ”前面加注符号“S ”。 对于轴、螺杆、铆钉及手柄的端部，在不引
子 目 录 SUB CONTENTS
项目一 手工绘图规范和基本技能
1
任务一 绘制简单平面图形 任务二 简单平面图形的尺寸标注 任务三 绘制复杂平面图形
2 任务二 简单平面图形的尺寸标注 任务二
一、有关制图的国家标准基本规定——尺寸注法 二、斜度、锥度及标注
4
2 任务二 简单平面图形的尺寸标注
机械制图38 零件图的尺寸标注
编辑ppt
14
对称机件的尺寸
• 对称机件的图形只画出一半或略大于一半时，尺寸线应略 超过对称中心线或断裂处的边界线，此时仅在尺寸线一端 画出箭头。
编辑ppt
15
小尺寸
• 在没有足够地位画箭头或注写数字时，箭头可移至尺寸界线 外侧，或用圆点、斜线代替箭头；尺寸数字也可以写在尺寸 界线外侧或引出标注。
符号或缩写词 按GB/T 4656.1-2000
表中符号的线宽为h/10 (h为字体高度)
编辑ppt
8
标注尺寸用符号的比例画法
编辑ppt
9
各类尺寸注法
线性尺寸
• 尺寸线必须与所标注线段平行 • 标注一组平行尺寸时，应将小尺寸标在内，
大尺寸标在外；且尺寸线间隔应≥7毫米 同一图样中间距应取一致 • 尺寸数字一般应注写在尺寸线上方 • 尺寸数字方向：按图示方向注写，竖直尺寸字头朝左。应尽 可能避免在图示30°范围内标注尺寸，当无法避免时可按引 出形式标注。
正确
错误
编辑ppt
23
⑶ 避免出现封闭的尺寸链
避免图中出现尺寸a、b、c首位相接的 封闭的尺寸链形式。 应注出主要尺寸a、b，舍弃不注次要尺寸c。
⑷ 考虑测量方便
应将尺寸a改成标注尺寸b。
⑸ 毛坯面的尺寸标注
18
板件厚度尺寸
• 标注板状零件(只有一个视图)的厚度时，
正可方在形尺断寸面数结字前构加尺注寸符号“t”。
• 标注断面为正方形结构的尺寸时，可在正方形边长尺寸 数字前加注符号“□”、或用“B×B”注出(B为正方形
的 对边距离) 。
编辑ppt
19
2. 零件尺寸的合理标注
⑴ 正确选择基准
尺寸基准是物体的某个点、线、面，以它为基础来确定其他点、 线、面的相对位置和尺寸。
机械制图尺寸标注详解
整理课件
3
零件图的尺寸标注
一、尺寸基准的选择 尺寸基准一般选择零件上较大的加工面、两零件的
结合面、零件的对称平面、重要的平面和轴肩。
1、尺寸基准的种类
♣ 设计基准：从设计角度考虑，为满足零件在机器或
部件中对其结构、性能要求而选定的一 些基准。
♣ 工艺基准：从加工工艺的角度考虑，为便于零件
的加工、测量而选定的一些基准，称
数字高度3.5毫米
尺寸界线 尺寸线
⒊ 尺寸数字
20 35
这些间距＞7毫米 最好不超过10毫米。
尺寸界线超出箭头约2毫米
⑴ 一般应注在尺寸线的上方，也可注在尺 寸线的中断处。 水平方向字头向上，垂直方向字头向左。
89
89
89
整理课件
34
30° 16
16
10
16
16
⑵ 线性尺寸数字的方向，一般应按上图所示
5
整理课件
6
F---工艺基准
22 15
10
F
18 26 52 70
F
18
26 52 70
整理课件
7
2、尺寸基准的选择
♣ 选择原则：应尽量使设计基准与工艺基准重合，以减
少尺寸误差，保证产品质量。
♣ 三方基准：任何一个零件都有长、宽、高三个方向的
尺寸。因此，每一个零件也应有三个方向
的尺寸基准。
♣ 主辅基准：零件的某个方向可能会有两个或两个以上
32-00.05 1.2
2
2
C1
20
35
30 C1 2
17
25
12
传动轴立体图
整理课件
13
轴承 挡套
32 +0.05 0
机械制图尺寸标注方法(PPT48页)
图例
说明
对其中使用最多的一种代（符） 号可以统一标注在图样的右上角， 并加注“其余”两字，且应是其他 代（符）号的1.4倍。
当地方狭小或不便标注时，代 号可引出标注。
对不连续的同一表面，可用细 线相连，其表面粗糙度代（符）号 可只标注一次。
图例
说明
螺纹的注法。 齿轮轮齿的注法。
花键的注法。
二、符号及其标注
机械图样上技术要求的标注
第一节 表面粗糙度 第二节 极限与配合的基本概念及标注 第三节 形位公差简介 第四节 材料的热处理及表面处理简介
机械图样上技术要求的标注
目的要求： 1、本章学习表面粗糙度、尺寸公差
与配合在图样上的标注方法。 2、要求能够掌握表面粗糙度、尺寸
极限与配合的概念；正确理解相关符号、 参数的含义；并根据提出的技术要求正 确的标注在工程图样上。
１．公差的有关术语和定义 尺寸公差：为了保证互换性，必须将零件尺寸的加工 误差限制在一定的范围内，规定出尺寸的变动量，这 种允许的尺寸变动量称为尺寸公差。
回首页
一、基本概念
1) 基本尺寸——零件设计时，根据性能和工艺要求，通 过必要的计算和实验确定的尺寸。 2) 实际尺寸——实际测量获得的尺寸 。 3) 极限尺寸——允许的零件实际尺寸变化的两个极限值。
标注示例(左图有错误)
回本节 回首页
3、表面粗糙度的选用
表面粗糙度是保证零件表面质量的技术要 求，它的等级是根据零件表面功能和加工的经 济性合理地确定的，选用时采用类比法。
下表为公差等级、基本尺寸、和表面粗糙 度Ra对照表，可供选用时参考。
公差等级与Ra数值对照表
公差 等级
基本尺寸
Ra 公差 (μm) 等级
画法几何及机械制图(第2版)课件：组合体的尺寸标注(二)
二、 组合体尺寸标注的方法和步骤
举例1：（叠加式组合体） 标注轴承座的尺寸
（3）标注总体尺寸 （4）检查调整尺寸
10
二、 组合体尺寸标注的方法和步骤
举例2： 切割式组合体的尺寸标注
（1）分析构成特点， 确定尺寸基准
（2）标注各截面的定 形尺寸和定位尺寸
（3）标注圆孔的定形 尺寸和定位尺寸
（4）标注整体尺寸
好
不好
5
一、 清晰标注尺寸
4.尺寸标注要排列清晰整齐。尺寸应尽量标注在视图的外部，当图形内有 足够的空白处并不影响图形的清晰时也可注在视图内；小尺寸在内，大尺寸 在外，应避免尺寸线与其他尺寸界线相交；同一方向的几个连续尺寸，应尽 量标注在同一条尺寸线上。
正确
错误
6
一、 清晰标注尺寸
5．应避免标注成封闭尺寸链。
《画法几何及机械制图》
组合体的尺寸标注（二）
本讲主要内容
01 清晰标注尺寸 02 组合体尺寸标注的方法和步骤
2
一、 清晰标注尺寸
为了便于看图，尺寸标注除正确、完整外，还要布置整齐、清晰。
1. 尺寸应尽量标注在形状特征明显的视图上，有关联的尺寸尽量标注 在该形体的两视图之间，以便于读图和想象立体的空间形状。虚线处尽 量不要标注尺寸。
正确
7
错误
二、 组合体尺寸标注的方法和步骤
标注组合体尺寸的基本方法是形体分析法，即先分析组合体的构成，确定 尺寸基准，然后标注各形体的定形、定位尺寸，最后综合调整，标注总体尺寸。
8
二、 组合体尺寸标注的方法和步骤
举例1： 标注轴承座的尺寸
（1）分析构成特点， 确定尺寸基准
（2）标注各组成形体 的定形尺寸和定位尺寸
机械制图中尺寸标注
机械设计中尺寸标注类知识，毕业前一定读懂它1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
机械制图标注规范_图文
25 20
尺寸数字
尺寸线 箭头 间距约7mm
尺寸界线超出尺寸 线约2~5mm
25 35
3.尺寸标注示例
1）尺寸界线用来限定尺寸度量的范围。
(1) 尺 寸界线用细实 线绘制，由图 形的轮廓线、 轴线或对称中 心线引出。也 可利用图形的 轮廓线，轴线 或对称中心线 作尺寸界线。
(2) 尺寸界线一般应与尺寸线垂直。必要时才允 许倾斜，如下图φ70和φ24尺寸的尺寸界线。
3）.尺寸数字
(2) 线性尺寸数字的注写方向 ： 线性尺寸数字的注写方向，有两种注写方法。 方法一：水平尺寸的数字字头向上；铅垂尺寸的数 字字头朝左；倾斜尺寸的数字字头应有朝上的趋势。
应尽可能避免在 30°内标注尺寸
。
当无法避免 时，可这样 注写。
方法二：对于非水平方向的尺寸，其尺寸数字 可水平注写在尺寸线的中断处。
4.掌握常用的几何图形（正多边形、近似椭圆、锥度、 斜度及圆弧连接）的画法。
本章重点难点：
1.国家标准《机械制图》中关于尺寸注法的内容。 2.常用几何图形和圆弧连接的作图原理与方法。
1.1 国家标准《技术制图》、《机械制图》的基本规定
本节主要介绍国家标准《技术制图》和《机械制图》的基本内容。 每一个工程技术人员都应该树立标准化的概念，自觉贯彻执行国家标准 。
1.等分线段
AutoCAD内利用“绘图”菜单中点的绘制方法：定 数等分或定距等分来等分线段。
例：将已知线段ＡＢ五等分。
A
B
命令：DIVIDE↙
\\等分点命令
选择要定数等分的对象：
\\鼠标左键单击线段AB
(3) 在光滑过渡处标注尺寸时，必须用细实线将 轮廓线延长，从它们的交点处引出尺寸界线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B
D
A
将尺寸链中最不重要 的那个尺寸作为封闭 环：不注写尺寸
2020/4/2
传动轴立体图
2020/4/2
轴承 挡套
32 +0.05 0
齿轮 弹簧挡圈 轴承
主要基准
（设计基准） （工艺基准）
20 35 25 20 17
辅助基准 （工艺基准）
21 30 主要基准 （设计基准）
2 1 1.3 1 32 0
⒉ 以毫米为单位，如采用其它单位时，则 必须注明单位名称。
⒊ 图中所注尺寸为零件完工后的尺寸。
⒋ 每个尺寸一般只标注一次，并应标注在 最能清晰地反映该结构特征的视图上。
⒌ 尺寸配置合理 ⑴ 功能尺寸应直接注出。 ⑵ 同一要素的尺寸应尽可能集中标注。 如孔的直径和深度、槽的深度和宽度等。 ⑶ 尽量避免在不可见的轮廓线上标注尺寸。
4×
好！
A A
R
A
A
A
4×
不好！
4、内形尺寸与外形尺寸最好分别注在视 图的两侧。
好！
2020/4/2
不好！
5、尺寸应尽可能标注在反映基本形体形状特征较明显、位置特 征较清楚的视图上
2020/4/2
2020/4/2
2020/4/2
2020/4/2
20
16 40
40
×
30
25 30
16
2020/4/2
五、标注示例：
100
例1：
75
基准
85
190
30
75
105
40
30
180
4×12
基准 68
16
90
基准
2020/4/2
90
55
110
45°
50
形体分析。 逐个标注每一基本形
体的定形、定位尺寸。 标注总体尺寸。
2020/4/2
F---工艺基准
2020/4/2
22 15
10
F
18 26 52 70
F
18 26 52 70
2、尺寸基准的选择
♣ 选择原则：应尽量使设计基准与工艺基准重合，以减
少尺寸误差，保证产品质量。
♣ 三方基准：任何一个零件都有长、宽、高三个方向的
尺寸。因此，每一个零件也应有三个方向 的尺寸基准。
-0.05
67 106
21 17 30
辅助基准 （工艺基准）
2020/4/2
按设计基准 标注的尺寸
按工艺基准 标注的尺寸
2020/4/2
2020/4/2
2020/4/2
尺寸标注方法
一、基本方法 形体分析法 将组合体分解为若干个基本体和简单体，在形
体分析的基础上标注三类尺寸。 ⑴ 定形尺寸
确定各基本体形状和大小的尺寸。 ⑵ 定位尺寸
2020/4/2
C A 13
10
30
45
A
26
35
65
B
A-A 90
2020/4/2
8 R
8 17 30
4 10 12 4 0±0 . 0 2 58 6 + 1 6 0 .0 2 7
0
D
30
M8× 0.75
(辅 助 基 准 ） E
15 2
5
B—高度方向设计基准 C—长度方向设计基准 D—宽度方向设计基准
♣ 主辅基准：零件的某个方向可能会有两个或两个以上
的基准。一般只有一个是主要基准，其它 为次要基准，或称辅助基准。应选择零件 上重要几何要素作为主要基准。
2020/4/2
10 12
4 0±0 . 0 2 58 6 + 1 6 0 .0 2 7
0
10 C
30
D
30
15
M8× 0.75 (辅 助 基 准 ） E
六、尺寸的清晰布置
1、应尽量标注在视图外面，以免尺寸线、尺 寸数字与视图的轮廓线相交。
R
2020/4/2
好！
不好！
2、同心圆柱的直径尺寸，最好注在非圆的
不好！
3、相互平行的尺寸，应按大小顺序排列， 小尺寸在内，大尺寸在外。
A－ A
A－ A
A
A
A
R
2020/4/2
零件图的尺寸标注
零件图上的尺寸是加工和检验零件的重要依 据，是零件图的重要内容之一，是图样中指令性 最强的部分。
在零件图上标注尺寸，必须做到：正确、完整、 清晰、合理。
标注尺寸的合理性，就是要求图样上所标注的 尺寸既要符合零件的设计要求，又要符合生产实 际，便于加工和测量，并有利于装配。
2020/4/2
2020/4/2
二、一些常见形体的定形尺寸
30
20
20
10
14
30
25
25
30
10
30
（28.5） S25
25
14
2020/4/2
三、一些常见形体的定位尺寸
⑴
⑵
基准 ⑶ 基准
基准
2020/4/2
基准
基准
基准
基准
基准
⑴ 一组孔的定位尺寸 ⑵ 圆柱体的定位尺寸 ⑶ 立方体的定位尺寸
常见几种平板的尺寸标注
确定各基本体之间相对位置的尺寸。
要标注定位尺寸，必须先选定尺寸基准。零件有长、 宽、高三个方向的尺寸，每个方向至少要有一个基准。
2020/4/2
通常以零件的底面、端面、对称面和轴线作为基准。 ⑶ 总体尺寸
零件长、宽、高三个方向的最大尺寸。 总体尺寸、定位尺寸、定形尺寸可能重合，这时需
作调整，以免出现多余尺寸。
寸（规格性能尺寸、配合尺寸、安装尺寸、定位的尺寸），
都必须从设计基准直接注出。
设计基准
设计基准
设计基准
设计基准
C
B A
E
E
90
错误标注形式
2020/4/2
B
L 90
正确标注形式
★ 应避免注成封闭尺寸链
首尾相连的链状尺 寸组称为尺寸链
B
C
D
A
其它尺寸都加工完后 自然得到的尺寸：尺 寸链的封闭环
2020/4/2
A 13
45
A
15 5 (辅 助 基 准 )
26
35
65
A-A 90
6
8
B
B—高度方向设计基准 C—长度方向设计基准
8 R
17 30
D—宽度方向设计基准 E—高度方向辅助基准
本例中的基准，既满足设计要求，又符合工艺要求。
2020/4/2
二、标注尺寸的基本原则
★ 重要尺寸必须从设计基准直接注出
零件上凡是影响产品性能、工作精度和互换性的重要尺
一、尺寸标注的基本规则与要求 （一）标注尺寸的基本要求
正确： 要符合国家标准的有关规定。 完全： 要标注制造零件所需要的全部尺寸，不遗漏，
不重复。 清晰： 尺寸布置要整齐、清晰，便于阅读。 合理： 标注的尺寸要符合设计要求及工艺要求。
2020/4/2
（二）标注尺寸的基本规则
⒈ 尺寸数值为零件的真实大小，与绘图比 例及绘图的准确度无关。
2020/4/2
零件图的尺寸标注
一、尺寸基准的选择 尺寸基准一般选择零件上较大的加工面、两零件的
结合面、零件的对称平面、重要的平面和轴肩。
1、尺寸基准的种类
♣ 设计基准：从设计角度考虑，为满足零件在机器或
部件中对其结构、性能要求而选定的一 些基准。
♣ 工艺基准：从加工工艺的角度考虑，为便于零件
的加工、测量而选定的一些基准，称 为工艺基准。
