冲压工艺与模具设计-多工位级进模设计
多工位级进模设计实例
多工位级进模设计实例
1.6 计算冲裁各工艺力
6.总的冲裁力 7.卸料力 8.推件力 9.冲裁总工艺力
多工位级进模设计实例
1.7 压力中心的确定
由于冲裁力较小,并且采用对角导柱模架, 受力平稳,同时根据零件的排样图可以看出, 模具压力中心不会超出冲模模柄的投影面积。 故压力中心确定为本模具的凹模对称中心。
冲压工艺与模具设计
多工位级进模设计实例
1.1 零件的工艺性分析
1. 零件尺寸精度
2. 零件结构
形状
3. 确定冲压 工艺方案
多工位级进模设计实例
1.1 零件的工艺性分析
簧片
1.2 排样设计
多工位级进模设计实例
排样图
1.3 模具工作工程
多工位级进模设计实例
模具工作过程
1.4 材料利用率
多工位级进模设计实例
落料凸模
多工位级进模设计实例
1.10 模具主要部件零件图
卸料板
多工位级进模设计实例
1.10 模具主要实例
1.5 凹模轮廓尺寸
1
2
凹模计算尺寸
根据凹模轮廓 尺寸选取标准
凹模
选取模具结构 的典型组合
3
根据典型组合 选取标准模架
4
多工位级进模设计实例
1.6 计算冲裁各工艺力
1.工件外轮廓周边长度 2.孔(φ6 mm)周边长度 3.侧刃冲切长度 4.冲切一个工件的周边长度 5.一个工步内冲切工件的总长度
9、21—
10—防转销;
11—模柄; 13—卸料螺钉;
14—垫板; 15—
16—弹簧; 17—导套;
18—导柱; 20—承料板;
22—下模座
簧片落料冲孔级进模
多工位级进冲压工艺与模具设计
排样与模具实物对照
8.1.1 排样设计的内容
1)毛坯排样:用于确定毛坯(展开后的形状)在条料上的
截取方位和相邻毛坯之间的关系。
2)冲切刃口外形设计:针对复杂几何外形的工件,其外形
需分解进行多次冲切时,需在工序排样前解决 冲切刃口外形设计。
3)工序排样:确定模具有多少工位组成,每个工位的具体
加工工序等。
落料复位排样图示例
落料复位冲件举例——库钩
8.3 多工位级进模零件设计
8.3.1 工作零件设计 1.凸模设计
(1)凸模的结构形式及安装方式 1)圆形凸模
常用不拆卸的圆形凸模
螺塞和垫柱顶压细小凸模的结构
缩小的凸模结构
2)异形凸模
排样是指冲裁件在板料、条料、带料上的布置方式。
排样的结果用排样图表达。
冲压顺序 模具工位数及各工位的作用 零件在条料上的排列方式 送进的步距 条料的宽度 载体的形式 模具的基本结构
级进模排样图包含的主要内容
冲压顺序 模具工位数及各工位的作用 零件在条料上的排列方式 送进的步距 条料的宽度 载体的形式 模具的基本结构
三种搭接形式比较
8.1.4 工序排样
主要需要解决:
工序确定与排序 空工位设置 确定载体形式和毛坯定位方式 定距形式选择与进距精度 绘制工序排样图
பைடு நூலகம்
1.工序确定与排序
(1)级进冲裁的工序排样 1)先冲孔,后冲外形。尽量避免采用复杂形状的凸模、 凹模,即对复杂的孔型或外形进行分解,采用分段切 除的办法。
导正方式
直接导正
间接导正
直接导正是利用产品零件本身的孔作为导正孔,导正销可
安装于凸模之中,也可专门设置。
冲压工艺与模具设计第七章 多工位精密级进模的设计
第7章多工位精密级进模的设计本章学习要求7.1概述7.2多工位精密级进模的排样设计7.3多工位精密级进模主要零部件的设计7.4多工位精密级进模的安全保护 7.5多工位精密级进模自动送料装置7.6多工位精密级进模的典型结构第7章多工位精密级进模的设计本章学习要求:1.掌握常见多工位精密级进模的设计特点特点;2.掌握多工位精密级进模的工位排样设计;3.熟悉多工位精密级进模主要零部件的设计;4.熟悉多工位精密级进模典型结构采用的各种机构。
第7章多工位精密级进模的设计7.1 概述级进冲压是指压力机的一次行程中,在模具的不同工位同时完成多种工序的冲压。
多工位精密级进模是在普通级进模的基础上发展起来的一种精密、高效、长寿命的模具,其工位数可多达几十个。
多工位精密自动级进模有如下特点:(1)生产率高。
级进冲压模具属于多工序、多工位模具。
(2)操作安全。
自动送料、检测,自动出件等自装置,手不必进入危险区。
(3)模具寿命长。
级进模中工序分散在不同的工位上,避免凹模壁的“最小壁厚”。
(4)易于自动化。
(5)可实现高速冲压。
第7章多工位精密级进模的设计(6)减少厂房面积,半成品运输及仓库面积。
(7)多工位级进模通常具有高精度的导向和定距系统。
(8)多工位级进模结构复杂,模具制造精度高,模具的造价高,制造周期长。
(9)多工位级进模主要用于大批量生产,较大的制件可选择多工位传递式冲压。
(10)材料的利用率较其它模具低。
(11)较难保持内、外形相对位置的一致性。
第7章多工位精密级进模的设计7.2 多工位精密自动级进模排样设计确定级进模模具中各工位所要进行的加工工序内容,并在条料上进行各工序的布置,这一设计过程就是条料排样。
条料排样的主要内容:1.将各工序内容进行优化组合形成一系列工序组,并对工序组排序;2.确定工位数和每一工位的加工工序内容;3.确定载体类型;4.毛坯定位方式;5.设计导正孔直径和导正销的数量;6.绘制工序排样图。
第8章 多工位级进冲压工艺与模具设计
导正,但并不是每一工位都设置导正销导正,导正销 的位置及数量应视具体情况而定。
➢重要的加工工位之前要有导正销。在自动冲压的模具
中,被导正的工位数不应少于整个工位数的一半。
导正销不能单独定距,必须与侧 刃或自动送料装置实用等文档配合使用。
3)导正销、侧刃与自动送料装置混合定距
实用文档
级进冲裁排样图——一个视图表达
14脚IC引线框
实用文档
实用文档
级进拉深排样图——2个视图表达
实用文档
级进弯曲排样图——2个视图表达
实用文档
练习一
材料为08钢,料厚为1.5mm,大量生产,试完成: 1)工艺性分析 2)毛坯展开尺寸确定 3)工艺方案确定 4)画出上述方案的两种 工序排样图
实用文档
(3)双侧载体
双侧载体(又称标准载体)是在条料两侧分别留出一定
宽度的材料运载工序件。有等宽双载体和不等 宽双载体2种。
实用文档
不等宽双载体
实用文档
(4)中心载体
中心载体是指在条料的中间留出材料运载工序件。分单
中载体和双中载体2种。
实用文档
双中载体
实用文档
4. 定距形式选择与进距精度
实用文档
需要的基本 冲压工序:
➢拉深 ➢冲孔 ➢弯曲 ➢落料 ➢翻孔
弯折线
ቤተ መጻሕፍቲ ባይዱ实用文档
(4)含局部成形工序的工件工序排样
1)对于有局部成形的带孔件,若孔距离局部成形区较近, 应先成形再冲孔。
2)轮廓旁的鼓包要先冲,以避免轮廓变形。若鼓包中心线 上有孔,应先冲出小孔,待鼓包压成后再将孔冲到需要 的尺寸。
实用文档
定转子冲片模具零件——凸模、凹模
冷冲压工艺与模具设计经典课件--第7章 (2)-文档资料75页
7.2.6 导正
导正原理 1-导料板;2-顶料销;3-侧刃挡块;4-导正销
7.2.7 工序排样原则与要点
1.级进冲裁工序排样 2.级进弯曲工序排样 3.级进拉深工序排样 4.含有局部成形时级进模的工序排样
工序排样过程
复杂零件弯曲
送进高度
带局部成形时的工序排样
7.2.8 工序排样示例
7.3 多工位级进模实例
(2)切除余料多工位冲压
带料连续拉深
带料连续拉深实例
7.2 多工位级进模的排样设计
7.2.1 多工位级进模设计步骤
多工位级进模设计与普通冲模有很大的不同,要求也要 高的多。
工艺设计时必须得到试制或小批量生产的技术数据或工 序样件,必要时还可以使用简易模具或手工进行工艺验证, 以获得较为准确的零件展开形状及尺寸、工序性质、工序数 量、工序顺序以及工序件(半成品)尺寸等。而这些都是多工 位冲压条料排样设计的重要依据,而多工位级进模排样设计 是多工位级进模结构设计的关键。排样之后便可进行凸模、 凹模、凸模固定板、垫板、卸料装置,导料、定距等零部件 的结构设计。最后绘制模具总装配图和零件图,并提出使用 维护的说明。
1.工序排样的内容和类型 (1)工序排样的内容 ①在冲切刃口设计的基础上,将各工序内容进行优化组合 形成一系列工序组,对工序排序,确定工位数和每一工位 的加工工序。 ②确定载体形式与坯料定位方式。 ③设计导正孔直径,确定导正销数量。 ④绘制工序排样图(图7-21)。 (2)工序排样类型 ①落料型工序排样; ②切边型工序排样; ③混合型工序排样
(1)凹模厚度
凹模刃口到外边缘距离
镶拼式凹模结构
镶入式凹模结构
拼装式凹模结构
倒冲结构
7.4.4 导料装置

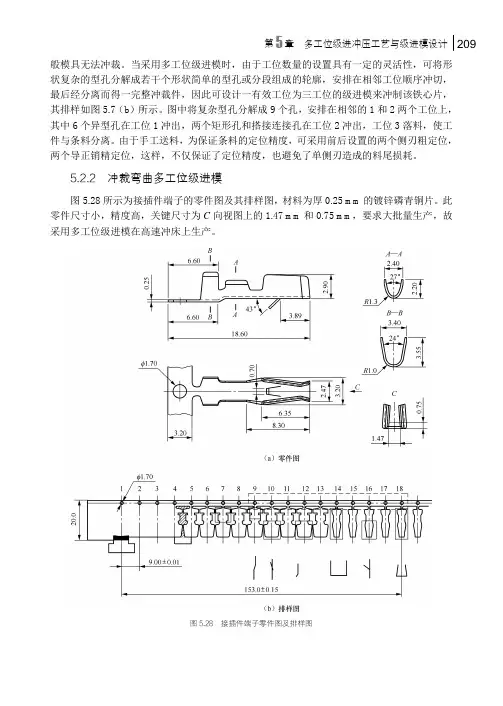

冲裁弯曲多工位级进模_冲压工艺与模具设计(第2版)_[共3页]
第5章多工位级进冲压工艺与级进模设计209 般模具无法冲裁。
当采用多工位级进模时,由于工位数量的设置具有一定的灵活性,可将形
状复杂的型孔分解成若干个形状简单的型孔或分段组成的轮廓,安排在相邻工位顺序冲切,
最后经分离而得一完整冲裁件,因此可设计一有效工位为三工位的级进模来冲制该铁心片,
其排样如图5.7(b)所示。
图中将复杂型孔分解成9个孔,安排在相邻的1和2两个工位上,
其中6个异型孔在工位1冲出,两个矩形孔和搭接连接孔在工位2冲出,工位3落料,使工
件与条料分离。
由于手工送料,为保证条料的定位精度,可采用前后设置的两个侧刃粗定位,
两个导正销精定位,这样,不仅保证了定位精度,也避免了单侧刃造成的料尾损耗。
5.2.2 冲裁弯曲多工位级进模
图5.28所示为接插件端子的零件图及其排样图,材料为厚0.25 mm的镀锌磷青铜片。
此
零件尺寸小,精度高,关键尺寸为C向视图上的1.47 mm和0.75 mm,要求大批量生产,故
采用多工位级进模在高速冲床上生产。
图5.28 接插件端子零件图及排样图。
接线端子的冲压工艺与多工位级进模设计毕业设计说明书
毕业设计说明书接线端子的冲压工艺与多工位级进模设计目录摘要 (1)ABSTRACT (2)第1章绪论 (3)1.1 冲压的概念特点及应用 (3)1.2 冲压的现状及发展方向 (4)1.3 模具发展的现状 (8)第2章工艺分析及冲压方案分析 (10)2.1 制件的工艺性分析 (10)2.1.1 冲裁部分的工艺性分析 (10)2.1.2 弯曲部分的工艺性分析 (10)2.1.3 冲裁件的精度与粗糙度 (11)2.1.4 冲裁件的材料 (11)2.1.5 工艺方案确定 (11)第3章冲压模具总体结构设计 (12)3.1 模具类型 (12)3.2 操作与定位方式 (12)3.3 卸料与出件方式 (12)3.4 模架类型及精度 (12)第4章冲压模具工艺与模具设计计算 (13)4.1 排样 (13)4.2 凸凹模刃口尺寸计算 (14)4.2.1 冲裁模刃口尺寸计算 (14)4.2.2 弯曲模尺寸计算 (18)4.3 冲压力的计算 (19)4.3.1 冲裁力的计算 (19)4.3.2 弯曲力的计算 (21)4.4 压力中心的计算 (21)第5章模具主要零件设计及标准的选用 (23)5.1 卸料板 (23)5.2 导料板 (25)5.3 凸模结构设计 (26)5.4 垫板结构设计 (27)5.5 导正销 (27)5.6 凹模结构设计 (28)5.7 模架选择 (29)5.8 小导柱、销导套选取 (30)5.9 压力机的选择 (31)5.10 模柄的选择 (32)5.11 侧刃 (32)总结 (34)参考文献 (35)致谢 (36)附录 (37)附录1:英文文献及翻译 (37)附录2:毕业设计任务书 (69)附录:3:开题报告 (73)毕业设计说明书摘要冲压模具在实际工业生产中应用广泛。
级进模投入到实际的生产中,冲压模具可以大大的提高生产效率,减轻工人负担,具有重要的技术进步意义和经济价值。
基于冲裁和弯曲的同时进行,在与单工位模、复合模及多工位级进模想比较后,这里选用多工位级进模。
冲压工艺与模具设计第6章多工位级进模设计
机械工程系 邢昌
第6章 多工位级进模设计
本章主要内容: 6.1 多工位级进模的特点和分类 6.2 多工位级进模的排样设计 6.3 多工位级进模的结构设计
6.1 多工位级进模的特点和分类
本节主要内容: 6.1.1 多工位级进模的特点 6.1.2 多工位级进模的分类 6.1.3 多工位级进模示例
6.1.2 多工位级进模的分类
按级进模所包含的工序性质分 冲裁多工位级进模 冲裁拉深多工位级进模 冲裁拉深弯曲多工位级进模 ……
按冲件成形方法分 封闭型孔级进模 切除余料级进模
6.1.2 多工位级进模的分类
封闭型孔的多工位级进冲压
6.1.2 多工位级进模的分类
切除余料的多工位级进冲压
6.1.3 多工位级进模示例
嵌块式凹模的固定
6.3.3 凹模设计
凹模嵌块
6.3.3 凹模设计
拼块式凹的固定-平面固定式
6.3.3 凹模设计
拼块式凹的固定-直槽固定式
6.3.3 凹模设计
拼块式凹的固定-框孔固定式
