第四章三相异步电动机试题与答案解析
三相异步电动机等效电路及解析
7.2 三相异步电动机的空载运行三相异步电动机的定子与转子之间是通过电磁感应联系的。
定子相当于变压器的一次绕组,转子相当于二次绕组，可仿照分析变压器的方式进行分析。
7.2.1 空载运行的电磁关系当三相异步电动机的定子绕组接到对称三相电源时，定子绕组中就通过对称三相交流电流，三相交流电流将在气隙内形成按正弦规律分布，并以同步转速n 1弦转的磁动势F 1。
由旋转磁动势建立气隙主磁场。
这个旋转磁场切割定、转子绕组，分别在定、转子绕组内感应出对称定子电动势，转子绕组电动势和转子绕组电流。
空载时，轴上没有任何机械负载，异步电动机所产生的电磁转矩仅克服了摩擦、风阻的阻转矩，所以是很小的.电机所受阻转矩很小，则其转速接近同步转速，n ≈n 1，转子与旋转磁场的相对转速就接近零，即n 1—n ≈0。
在这样的情况下可以认为旋转磁场不切割转子绕组，则E 2s ≈0（“s"下标表示转子电动势的频率与定子电动势的频率不同），I 2s ≈0.由此可见，异步电动机空载运行时定子上的合成磁动势F 1即是空载磁动势F 10，则建立气隙磁场B m 的励磁磁动势F m 0就是F 10，即F m 0=F 10，产生的磁通为Φm 0.励磁磁动势产生的磁通绝大部分同时与定转子绕组交链，这部分称为主磁通，用φm 表示,主磁通参与能量转换，在电动机中产生有用的电磁转矩。
主磁通的磁路由定转子铁心和气隙组成，它受饱和的影响，为非线性磁路.此外有一小部分磁通仅与定子绕组相交链，称为定子漏磁通φ1σ.漏磁通不参与能量转换并且主要通过空气闭合，受磁路饱和的影响较小，在一定条件下漏磁通的磁路可以看做是线性磁路。
为了方便分析定子、转子的各个物理量,其下标为“1”者是定子方，“2”者为转子方。
异步电动机在正常工作时的一些电磁关系在转子不转时就存在，利用转子不动时分析有助于理解其电磁过程。
一、转子不转时(转子绕组开路）异步电动机内的电磁过程转子绕组开路时,转子电流为零，定子电势和转子电势的大小、频率1E •、2E •和1f ;1）转子绕组开路，定子绕组接三相交流电源， 定子绕组中产生三相对称正弦电流（空载电流），形成幅值固定的气隙旋转磁场，旋转速度为1160f n p =; 2）由于转子不动,旋转磁场在定子绕组、转子绕组中感生频率均为1f 的正弦电动势； 11111222224.444.44{N N E j f k N E j f k N =-Φ=-Φ （7.2)式中k N1、 N 1 ——定子 每相有效串联匝数。
（完整版）异步电动机试题
（完整版）异步电动机试题船舶电器设备及系统试题三异步电动机—参考答案⼀、单项选择题（本题共30分，每⼩题1分）1、三相异步电动机的定⼦绕组通常采⽤（）接法。
A、ΔB、ＹC、ＶD、Δ或Ｙ2、绕线式三相异步电动机的转⼦绕组通常采⽤（）接法。
A、ΔB、ＹC、ＶD、Δ或Ｙ3、⿏笼式三相异步电动机转⼦绕组是（）相对称绕组。
A、单B、两C、三D、多4、绕线式三相异步电动机转⼦绕组是（）相对称绕组。
A、单B、两C、三D、多5、三相异步电动机定⼦三相对称绕组相互之间相差120度()⾓度。
A、空间B、平⾯C、机械D、电6、⿏笼式三相异步电动机通常有()个接线端⼦可与外电路相连接。
A、3B、6C、9 D、127、绕线式三相异步电动机通常有()个接线端⼦可与外电路相连接。
A、3B、6C、9 D、128、三相异步电动机铭牌上标⽰的功率是电动机额定运⾏时（）的（）功率。
A、输⼊；有功B、输⼊；视在C、磁场；传递D、输出；机械9、三相异步电动机铭牌上标⽰的功率因数是（）运⾏时（）边的功率因数。
A、空载；转⼦B、空载；定⼦C、满载；转⼦D、满载；定⼦10、接线固定时，三相异步电动机的旋转⽅向由（）决定。
A、电源电压B、电源频率C、电源相序D、电源容量11、电源不变时，三相异步电动机的旋转⽅向由（）决定。
A、负载转矩B、负载性质C、绕组参数D、绕组接线12、三相对称电流通⼊三相异步电动机定⼦绕组，将在⽓隙产⽣（）磁场。
A、旋转B、固定C、脉动D、交变13、单相交流电流通⼊三相异步电动机定⼦两相绕组，将在⽓隙产⽣（）磁场。
A、旋转B、固定C、脉动D、交变14、正常运⾏时，三相异步电动机旋转磁场的转速由（）决定。
D、负载性质15、电源不变时，三相异步电动机旋转磁场的转速由（）决定。
A、绕组极数B、绕组参数C、负载转矩D、负载性质16、绕线式异步电动机转⼦绕组的磁极对数（）定⼦的磁极对数。
A、多于B、少于C、等于D、⾃动适应17、异步电动机转⼦电流产⽣的旋转磁场与定⼦旋转磁场（）。

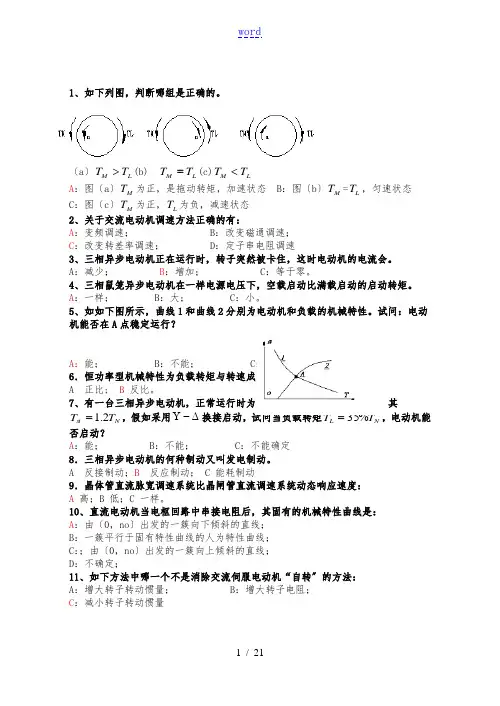

机电传动控制精彩试题及问题详解
1、如下列图，判断哪组是正确的。
〔a 〕L M T T >(b) L M T T =(c)L M T T <A ：图〔a 〕M T 为正，是拖动转矩，加速状态B ：图〔b 〕M T =L T ，匀速状态C ：图〔c 〕M T 为正，L T 为负，减速状态2、关于交流电动机调速方法正确的有：A ：变频调速；B ：改变磁通调速；C ：改变转差率调速；D ：定子串电阻调速3、三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会。
A ：减少；B ：增加；C ：等于零。
4、三相鼠笼异步电动机在一样电源电压下，空载启动比满载启动的启动转矩。
A ：一样； B ：大； C ：小。
5、如如下图所示，曲线1和曲线2分别为电动机和负载的机械特性。
试问：电动机能否在A 点稳定运行？A ：能；B ：不能；C ：不能确定6．恒功率型机械特性为负载转矩与转速成：A 正比;B 反比。
7、有一台三相异步电动机，正常运行时为∆接法，在额定电压下启动，其N st T T 2.1=，假如采用∆-Y 换接启动，试问当负载转矩N L T T %35=，电动机能否启动？A ：能；B ：不能；C ：不能确定8．三相异步电动机的何种制动又叫发电制动。
A 反接制动；B 反应制动；C 能耗制动9．晶体管直流脉宽调速系统比晶闸管直流调速系统动态响应速度：A 高；B 低；C 一样。
10、直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是：A ：由〔0，no 〕出发的一簇向下倾斜的直线；B ：一簇平行于固有特性曲线的人为特性曲线；C ：；由〔0，no 〕出发的一簇向上倾斜的直线；D ：不确定；11、如下方法中哪一个不是消除交流伺服电动机“自转〞的方法：A ：增大转子转动惯量；B ：增大转子电阻；C ：减小转子转动惯量12．直流发电机E 与Ia 的方向：A 一样；B 相反；C 不一定。
二、简答题1 常用的变频调速方式有哪几种?变压变频调速、恒压弱磁调速。
画出三相异步电动机即可点动又可连续运行的电气控制线
1. 画出三相异步电动机即可点动又可连续运行的电气控制线路。
2. 画出三相异步电动机三地控制（即三地均可起动、停止）的电气控制线路。
3．为两台异步电动机设计主电路和控制电路，其要求如下：⑴两台电动机互不影响地独立操作启动与停止；⑵能同时控制两台电动机的停止；⑶当其中任一台电动机发生过载时，两台电动机均停止。
4．试将以上第3题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序。
5. 试设计一小车运行的继电接触器控制线路，小车由三相异步电动机拖动，其动作程序如下：⑴小车由原位开始前进，到终点后自动停止；⑵在终点停留一段时间后自动返回原位停止；⑶在前进或后退途中任意位置都能停止或启动。
6. 试将以上第5题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序。
7. 试设计一台异步电动机的控制电路。
要求：1）能实现启、停的两地控制；2）能实现点动调整；3）能实现单方向的行程保护；4）要有短路和过载保护。
8. 试设计一个工作台前进——退回的控制线路。
工作台由电动机M拖动，行程开关SQ1、SQ2分别装在工作台的原位和终点。
要求：1）能自动实现前进—后退—停止到原位；2）工作台前进到达终点后停一下再后退；3）工作台在前进中可以立即后退到原位；4）有终端保护。
9. 有两台三相异步电动机M1和M2，要求：1） M1启动后，M2才能启动；2） M1停止后，M2延时30秒后才能停止；3） M2能点动调整。
试作出PLC输入输出分配接线图，并编写梯形图控制程序。
10. 设计抢答器PLC控制系统。
控制要求：1）抢答台A、B、C、D，有指示灯，抢答键。
2）裁判员台，指示灯，复位按键。
3）抢答时，有2S声音报警。
11.设计两台电动机顺序控制PLC系统。
控制要求：两台电动机相互协调运转，M1运转10S，停止5S，M2要求与M1相反，M1停止M2运行，M1运行M2停止，如此反复动作3次，M1和M2均停止。
第四章 通用设备工程第四节 电气照明及动力设备工程综合练习与答案
第四章通用设备工程第四节电气照明及动力设备工程综合练习与答案一、单选题1、在电气照明的配管配线工程中，切割速度快、功效高、质量好的切割方法是（）。
A.砂轮机切割B.气焊切割C.切管机切割D.钢锯切割【参考答案】：A【试题解析】：本题考查的是管子的加工。
管子的切割有钢锯切割、切管机切割、砂轮机切割。
砂轮机切割是目前先进、有效的方法，切割速度快、功效高、质量好。
禁止使用气焊切割。
2、在配管的一般要求中，明配的电气导管在距终端、弯头中点或柜、台、箱、盘等边缘（）范围内应设有固定管卡。
A.100～500mmB.100～800mmC.150～500mmD.150～800mm【参考答案】：C【试题解析】：本题考查的是配管配线工程。
在距终端、弯头中点或柜、台、箱、盘等边缘150～500mm范围内应设有固定管卡。
3、电气配管配线工程中，对潮湿、有机械外力、有轻微腐蚀气体场所的明.暗配管，应选用的管材为（）。
A.半硬质阻燃管B.硬塑料管C.焊接钢管D.电线管【参考答案】：C【试题解析】：本题考查的是配管配线工程。
管子的选择。
（1）电线管：管壁较薄，适用于干燥场所的明.暗配。
（2）焊接钢管：管壁较厚，适用于潮湿.有机械外力.有轻微腐蚀气体场所的明.暗配。
（3）硬质聚氯乙烯管：耐腐蚀性较好，易变形老化，机械强度比钢管差，适用腐蚀性较大的场所的明.暗配。
（4）半硬质阻燃管：刚柔结合.易于施工，劳动强度较低，质轻，运输较为方便，已被广泛应用于民用建筑暗配管。
4、具有限流作用及较高的极限分断能力，用于较大短路电流的电力系统和成套配电装置中的熔断器是（）。
A.螺旋式熔断器B.填充料式熔断器C.无填料封闭管式熔断器D.瓷插式熔断器【参考答案】：B【试题解析】：本题考查的是常用低压电气设备。
填充料式熔断器的主要特点是具有限流作用及较高的极限分断能力，所以这种熔断器用于具有较大短路电流的电力系统和成套配电的装置中。
5、暗配电线管路垂直敷设中，导线截面为130mm2时，装设接线盒或拉线盒的距离为（）。
自考电机学试题及答案解析
自考电机学试题及答案解析一、单项选择题1. 电机学中，三相异步电动机的转子转速与旋转磁场的同步速度之间存在什么关系？A. 转子转速等于同步速度B. 转子转速始终低于同步速度C. 转子转速始终高于同步速度D. 转子转速与同步速度无关答案：B解析：三相异步电动机的转子转速由于存在滑差，因此其转速始终低于旋转磁场的同步速度。
2. 直流电动机的电枢反应主要影响以下哪一项？A. 电枢电流B. 电枢电压C. 电枢磁场D. 励磁磁场答案：C解析：直流电动机的电枢反应是指电枢电流产生的磁场与励磁磁场相互作用，这种相互作用主要影响电枢磁场。
3. 感应电动机的启动方式主要有哪两种？A. 直接启动和星-三角启动B. 直接启动和自耦变压器启动C. 星-三角启动和自耦变压器启动D. 直接启动和变阻器启动答案：A解析：感应电动机的启动方式中，直接启动是最常见的，而星-三角启动是一种减少启动电流的方式。
二、填空题1. 变压器的原边电压为220V，副边电压为110V，那么该变压器的变比为________。
答案：2解析：变压器的变比是指原边电压与副边电压的比值，即变比 = 原边电压 / 副边电压。
2. 电机的额定功率是指电机在________和________下能够长期运行的最大功率。
答案：额定电压；额定频率解析：电机的额定功率是指在额定电压和额定频率的工况下，电机能够长期稳定运行的最大功率。
三、简答题1. 简述三相异步电动机的工作原理。
答案：三相异步电动机的工作原理基于电磁感应。
当三相定子绕组通以三相交流电时，会产生旋转磁场。
这个旋转磁场通过电磁感应在转子绕组中产生电流，转子电流与旋转磁场相互作用，产生电磁力，使转子旋转。
由于转子的转速低于旋转磁场的同步速度，因此称为异步电动机。
2. 直流电动机的启动过程中需要注意哪些事项？答案：直流电动机启动过程中需要注意以下事项：- 检查电机的接线是否正确，确保电源电压与电机额定电压相匹配。
电机学第一到四章自测题参考答案
第一章自测题参考答案（一）填空题l．直流电动机的电枢电动势与电枢电流的方向担豆，电磁转矩与转速的方向相同。
2．直流发电机的电枢电动势与电枢电流的方向担显，电磁转矩与转速的方向相反。
3．并励直流发电机自励建压的条件是主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻值。
4．直流发电机和直流电动机除能量转换关系不同外，还表现于发电机的电枢电动势Ea比端电压U大；而电动机的电枢电动势Ea比端电压U小。
5．电机的电磁功率是指机械功率与电功率相互转换的那一部分功率，所以电磁功率P em的表达式既可用机械量T em来表示，也可用电量E a I a来表示。
6．直流电动机的电磁转矩是由每极气隙磁通量和电枢电流共同作用产生的。
7．直流电动机电枢反应的定义是电枢磁动势对励磁磁动势的作用，当电刷在几何中性线上，电动机产生交磁性质的电枢反应，其结果使气隙磁场发生畸变和对主磁场起附加去磁作用，物理中性线朝电枢旋转相反方向偏移。
8．并励直流发电机的外特性曲线下降的原因有（1）随着负载的增大，电枢反应去磁作用增强，使电枢电动势E a下降；（2）负载增大，电枢绕组电阻压降I a Ra增大，导致U下降；（3）当由（1）和（2）原因引起U减小，致使I f减小，磁通中减小，E a进一步下降，导致端电压U进一步下降。
（二）判断题l．一台并励直流发电机，正转能自励，反转也能自励。
（×）2．一台直流发电机，若把电枢固定不动，电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（√）3．一台并励直流电动机，若改变电源极性，则电机转向也改变。
（×）4．直流发电机正常运行时，由于主磁通既交链电枢绕组又交链励磁绕组，因此主磁通在这两个绕组中均感应电动势。
（×）5．一台接到直流电源上运行的直流电动机，换向情况是良好的。
如果改变电枢两端的极性来改变转向，换向极线圈不改接，则换向情况变坏。
电动机知识点试题及答案
答案 对 错 对 错 对 错 对 错 C
10
A
11
C
12 13
A C
1Hale Waihona Puke 二、选 择题 15CC
16
A
17
A
18
C
19 20
电源电压 静止
21 22 23 24 三、填 空题 25 26 27 28
常见的降压方法有四种 ＿、＿、＿、＿。 当三相异步电动机负载减少时其功率因数______。 电动机的工作原理是利用 原理。 电动机及启动装置外壳均应＿＿＿，禁止在＿＿＿的电动机 接地线上，进行工作。 电动机起动时，定、转子电流均达最大，可达额定电流的 倍，称此电流为 。 电动机鼠笼转子的笼条焊接，一般采用＿＿＿焊和＿＿＿焊 接。 电机绕组线圈的两个边所跨的距离称为______。 感应电动机运行时，有 、 三种损耗。
什么是热态？ 什么是冷态？
电动机的启动方式？
20
电动机定转子的作用？
21
电动机启动困难达不到正常转速的原因是什么？
五、简 答题
22
电动机无法启动的原因？
23
电动机的工作原理？
题型 序号 1 2 3 4 一、判 断题 5 6 7 8 9 试题 当三相异步电动机负载减少时，其功率因数降低 电动机起动时间的长短与频率高低有直接关系 三相交流电动机定子绕组是三相对称绕组， 每相绕组 匝数相等，每相轴线间隔180° 三相异步电动机单相运行是指该电动机定子回路两相断 开 三相异步电动机负载和空载下起动，其起动电流大小相 等。 三相异步电动机降压启动是为了减小启动电流，同时增 加启动转矩。 同步电动机的励磁方式中包括无刷励磁 异步电动机的转差率即转子转速与同步转速之差值对转 子转速比值。 1. 并励直流电动机运行时，其负载电路（ ）。 A、不 能短路 B、可以短路 C、不能突然短路 2. 单相异步电动机通入单相交流电产生的磁场是（ ）。A、旋转磁场； B、单相脉动磁场；C、恒定磁场； D、单相磁场。 3. 当电源电压突然降低或瞬时消失时，为保证重要负荷 的电动机的自起动，对不重要的负荷或一般用电负荷或 线路应装设（ ），作用于跳闸。 A、过电流保护 B、电 流速断保护 C、低电压保护 4. 当端电压下降时，异步电动机的最大电磁转矩将（ ）。A、下降；B、上升；C、不变；D、与电压成反比。 5. 当异步电动机的负荷超载时，其启动转矩将（ ）。A 、愈大；B、愈小； C、与负载轻重无关。 6. 电动机在运行中，从系统吸收无功功率，其作用是（ ）。 A: 建立磁场； B: 进行电磁能量交换； C: 既 建立磁场又进行能量交换。 7. 电机铁芯常采用硅钢片叠装而成，是为了（ ）。A、 便于运输；B、节省材料；C、减少铁芯损耗；D、增加机 械强度。 8. 对电动机绕组进行浸漆处理的目的是（ ）。A、加 强绝缘强度、改善电动机的散热能力以及提高绕组机械 强度 B、加强绝缘强度、改善电动机的散热能力以及提 高绕组的导电性能 C、加强绝缘强度、提高绕组机械强 度，但不利于散热 D、改善电动机的散热能力以及提 高绕组机械强度，并增加美观。 9. 三相交流电动机初次起动时响声很大，起动电流很 大，且三相电流相差很大，产生原因（ ）。A、有一相 的始端和末端接反；B、鼠笼转子断条；C、定子绕组匝 间短路；D、电源极性错误。 10. 三相交流电动机绕组末端连接成一点，始端引出， 这种连接称为 ( )连接。A、三角形；B、圆形；C、星 形；D、双层。 Y形接法的电动机误接成△形接法，在 不变的情 况下，电动机将会被烧毁
第四章三相异步电动机试题和答案解析
第四章 三相异步电动机一、 填空（每空1分）1. 如果感应电机运行时转差率为s ，则电磁功率，机械功率和转子铜耗之间的比例是 2:P :e Cu P p Ω= 。
答 s :s)(1:1-2. ★当三相感应电动机定子绕组接于Hz 50的电源上作电动机运行时，定子电流的频率为 ，定子绕组感应电势的频率为 ，如转差率为s ，此时转子绕组感应电势的频率 ，转子电流的频率为 。
答 50Hz ，50Hz ，50sHz ，50sHz3. 三相感应电动机，如使起动转矩到达最大，此时m s = ,转子总电阻值约为 。
答 1， σσ21X X '+4. ★感应电动机起动时，转差率=s ，此时转子电流2I 的值 ，2cos ϕ ,主磁通比，正常运行时要 ，因此起动转矩 。
答 1，很大，很小，小一些，不大5. ★一台三相八极感应电动机的电网频率Hz 50，空载运行时转速为735转/分，此时转差率为 ，转子电势的频率为 。
当转差率为0.04时，转子的转速为 ，转子的电势频率为 。
答 0.02，1Hz ， 720r/min ，2Hz6. 三相感应电动机空载时运行时，电机内损耗包括 ， ， ，和 ，电动机空载输入功率0P 与这些损耗相平衡。
答 定子铜耗，定子铁耗，机械损耗，附加损耗7. 三相感应电机转速为n ，定子旋转磁场的转速为1n ，当1n n <时为 运行状态；当1n n >时为 运行状态；当n 与1n 反向时为 运行状态。
答 电动机， 发电机，电磁制动8. 增加绕线式异步电动机起动转矩方法有 ， 。
答 转子串适当的电阻， 转子串频敏变阻器9. ★从异步电机和同步电机的理论分析可知，同步电机的空隙应比异步电机的空气隙要 ，其原因是 。
答 大，同步电机为双边励磁10. ★一台频率为 160Hz f =的三相感应电动机，用在频率为Hz 50的电源上（电压不变），电动机的最大转矩为原来的 ，起动转矩变为原来的 。
完整版三相异步电动机练习题及答案
件：所带负载的转矩应为 TL<Tmax ）否则电机将（停转） 1电动机分为（交流电动机）（直流电动机），交流电动机分为（同步电动机）（异步电动机）异步电动机分为（三相电动机） （单相电动机） 2电动机主要部件是由（定子）和（转子）两大部分组成。
此外，还有端盖、轴承、风扇等 部件。
定子铁心：由内周有槽的（硅钢片）叠成三相绕组，机座：铸钢或铸铁。
3根据转子绕组结构的不同分为： （笼型转子转子）铁心槽内嵌有铸铝导条，（绕线型转子） 转子铁心槽内嵌有三相绕组。
4笼型电机特点结构简单、价格低廉、工作可靠；（不能人为）改变电动机的机械特性。
绕 线式转子电机特点结构复杂、价格较贵、维护工作量大；转子（外加电阻可人为改变）电动 机的机械特性。
5分析可知：三相电流产生的合成磁场是一（旋转的磁场），即：一个电流周期，旋转磁场 在空间转过（360°）旋转磁场的旋转方向取决于（三相电流的相序） ，任意调换两根电源进 线则旋转磁场（反转）。
6若定子每相绕组由两个线圈（串联） ，绕组的始端之间互差（60°），将形成（两对）磁极的旋转磁场。
旋转磁场的磁极对数与（三相绕组的排列）有关。
旋转磁场的转速取决于磁场的（极对数）。
p=1时（n o =6Of i ）。
旋转磁场转速 n0与（频率fl ）和（极对数p ）有关。
7旋转磁场的同步转速和电动机转子转速之差与旋转磁场的同步转速之比称为（转差率S ） 异步电动机运行中 S=（ 1--9 ）%。
8 一台三相异步电动机， 其额定转速 n=1460 r/min ，电源频率f1=50 Hz 。
试求电动机在额定 负载下的转差率。
解：根据异步电动机转子转速与旋转磁场同步转速的关系可知： n0=1500 r/min ,即9定子感应电势频率 f1不等于转子感应电势频率 f 2。
n° n “cc, S -100% n ° 1500 1460 1500100% 2.7% S R 2 K R （SX 20）U 12 2 由公式可知：1. T 与定子每相绕组电压U 成（正比）。
画出三相异步电动机即可点动又可连续运行的电气控制线
1. 画出三相异步电动机即可点动又可连续运行的电气控制线路。
2. 画出三相异步电动机三地控制（即三地均可起动、停止）的电气控制线路。
3．为两台异步电动机设计主电路和控制电路，其要求如下：⑴两台电动机互不影响地独立操作启动与停止；⑵能同时控制两台电动机的停止；⑶当其中任一台电动机发生过载时，两台电动机均停止。
4．试将以上第3题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序。
5. 试设计一小车运行的继电接触器控制线路，小车由三相异步电动机拖动，其动作程序如下：⑴小车由原位开始前进，到终点后自动停止；⑵在终点停留一段时间后自动返回原位停止；⑶在前进或后退途中任意位置都能停止或启动。
6. 试将以上第5题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序。
7. 试设计一台异步电动机的控制电路。
要求：1）能实现启、停的两地控制；2）能实现点动调整；3）能实现单方向的行程保护；4）要有短路和过载保护。
8. 试设计一个工作台前进——退回的控制线路。
工作台由电动机M拖动，行程开关SQ1、SQ2分别装在工作台的原位和终点。
要求：1）能自动实现前进—后退—停止到原位；2）工作台前进到达终点后停一下再后退；3）工作台在前进中可以立即后退到原位；4）有终端保护。
9. 有两台三相异步电动机M1和M2，要求：1） M1启动后，M2才能启动；2） M1停止后，M2延时30秒后才能停止；3） M2能点动调整。
试作出PLC输入输出分配接线图，并编写梯形图控制程序。
10. 设计抢答器PLC控制系统。
控制要求：1）抢答台A、B、C、D，有指示灯，抢答键。
2）裁判员台，指示灯，复位按键。
3）抢答时，有2S声音报警。
11.设计两台电动机顺序控制PLC系统。
控制要求：两台电动机相互协调运转，M1运转10S，停止5S，M2要求与M1相反，M1停止M2运行，M1运行M2停止，如此反复动作3次，M1和M2均停止。
电机学试题(含参考答案)
电机学试题（含参考答案）一、单选题（共40题，每题1分，共40分）1、鼠笼式异步电动机转子磁极数（）。
A、与定子磁极数不一定相同B、比定子磁极数小C、与定子磁极数始终保持一致D、比定子磁极数多正确答案：C2、当有交变的磁通通过电机的绕组时，在绕组中会产生（）。
A、直流电流B、交流电流C、直流电动势D、交流电动势正确答案：D3、同步发电机的参数中，反映定子漏磁通大小的是（oA、同步电抗XtB、电枢绕组电阻C、电枢漏电抗XQD、电枢反应电抗Xa正确答案：C4、三相交流绕组的对称原则，除了三相绕组完全一样外，还有在电机的圆周空间错开OoA、120B、60C、120D、60度电角度正确答案：C5、当同步发电机的电枢电流I与空载电势E同相位时，其电枢反应性质是（，A、直轴助磁B、纯交轴C、直轴去磁D、直轴去磁兼交轴正确答案：B6、同步发电机进相运行时，有功输出受（）限制。
A、电机发热B、转子转速C、静态稳定D、动态稳定正确答案：C7、磁滞损耗的大小与周波（）。
A、无关B、成正比C、成反比D、的平方成正比正确答案：B8、电力变压器是常用于改变（）的电气设备。
A、交流电源频率大小B、电能大小C、交流电压大小D、直流电压大小正确答案：C9、如果把磁路和电路对比，磁动势比作电动势，磁阳比作电阻，那么应该把O比作电流。
磁感应强度A、磁场强度B、磁导率C、磁通量正确答案：A10、同步电动机负载运行时，励磁磁动势和气隙合成磁动势间的相位关系是（）.A、同相位B、湍后C、不能确定D、超前正确答案：B11、三相绕线型异步电动机带恒转矩负载运行，当转子回路电阻适当增大，且电机在稳定运行后其定子电流OA、增大B、减小C、不变D、无法判断正确答案：C12、绕线式异步电动机的转子串频敏变阻器起动过程中变阻器阻抗OA、由大变小B、时大时小C、恒定不变D、由小变大正确答案：A13、变压器过负荷运行时，最大负荷不得超过额定负荷的（）。
A、10%B、30%C、50%D、20%正确答案：C14、同步发电机不对称运行时，阻尼绕组中会感应（）oA、基频感应电动势B、3倍频感应电动势C、不感应电动势D、2倍频感应电动势正确答案：D15、磁路计算时如果存在多个磁动势，则对O磁路可以应用叠加原理。
电机学试题库+答案
电机学试题库+答案一、单选题（共40题，每题1分，共40分）1、感应电动势的大小一般用（）表示。
A、最大值B、最小值C、瞬时值D、有效值正确答案：D2、三相异步电动机的最大转矩与（）。
A、电压平方成正比B、电压平方成反比C、电压成正比D、电压成反比正确答案：A3、并网运行的同步发电机带阻感性负载运行，若负载增大，原动机输入功率（）。
A、变大B、不变C、变小D、不确定正确答案：A4、变压器的效率是指变压器的（）之比的百分数。
A、输出有功功率和输入视在功率B、输出有功功率与输入有功功率C、输出有功功率与输入总功率D、总输出与总输入正确答案：B5、当绕线式异步电动机的电源频率和端电压不变，仅在转子回路中串入电阻时，最大转距Tm和临界转差率Sm将（）。
A、Tm和Sm均保持不变B、Tm减小，Sm不变C、Tm不变，Sm增大D、Tm和sm均增大正确答案：C6、同步补偿机的作用是（）。
A、作为同步发电机的励磁电源B、作为用户的各用电源C、改善电网功率因数D、补偿电网电力不足正确答案：C7、硅钢片中含硅量越高导磁性能（）。
A、越差B、不变C、越好D、无影响正确答案：A8、同步电机当铁芯饱和程度提高时，同步电抗将(A、不确定B、增加C、不变D、减小正确答案：D9、分布绕组的电动势（）集中绕组的电动势。
A、远大于B、小于C、大于D、等于正确答案：B10、时的转速为（）一台三相异步电动机，口二1，在频率为 f =50il2 下运行，当转差率S=0.02时的转速为（).A、735r/minB、2940r/minC、1470r/minD、980r/min正确答案：B11、当并网运行的同步发电机发生短路时，会引起（)。
A、转子转速上升B、转子转速下降C、电枢电流下降D、电枢电流变为零正确答案：A12、在水轮发电机中，如果n=100r/min，则电机应为（）对磁极。
A、10B、100C、30D、50正确答案：C13、绕线式三相感应电动机，转子串电阻起动时（）A、起动转矩增大，起动电流减小B、起动转矩增大，起动电流不变C、起动转矩增大，起动电流增大D、起动转矩减小，起动电流增大正确答案：A14、当发电机三相绕组接有三相对称负载时，在三相对称电动势的作用下，三相电枢绕组中便流动着三相对称电流。
三相异步电动机绕组试题及答案解析
第五章 三相异步电动机绕组一、填空（每空1分）1. 一台50HZ 的三相电机通以60 HZ 的三相对称电流，并保持电流有效值不变，此时三相基波合成旋转磁势的幅值大小 ，转速 ，极数 。
答：不变，变大，不变。
2. ★单相绕组的基波磁势是 ，它可以分解成大小 ，转向 ，转速 的两个旋转磁势。
答：脉振磁势，相等，相反，相等。
3. 有一个三相双层叠绕组，2p=4, Z 1=36, 支路数a=1，那么极距τ= 槽，每极每相槽数q= ，槽距角α= ，分布因数1d k = ，18y =，节距因数1p k = ,绕组因数1w k = 。
答：9，3，20°，0.96，0.98，0.944. ★若消除相电势中ν次谐波，在采用短距方法中，节距1y = τ，ν 次谐波磁势在定子绕组中感应电势的频率是 。
答：1,νν-1f 5. ★三相对称绕组通过三相对称电流，顺时针相序（a-b-c-a ）,其中ia ＝１０Sin(wt)，当Ia=10A 时，三相基波合成磁势的幅值应位于 ；当Ia =-5A 时，其幅值位于 。
答：A 相绕组轴线处，B 相绕组轴线处。
6. ★将一台三相交流电机的三相绕组串联起来，通交流电，则合成磁势为 。
答：脉振磁势。
7. ★对称交流绕组通以正弦交流电时，υ次谐波磁势的转速为 。
答：1n ν8. 三相合成磁动势中的五次空间磁势谐波，在气隙空间以 基波旋转磁动势的转速旋转，转向与基波转向 ，在定子绕组中，感应电势的频率为 ，要消除它定子绕组节距1y = 。
答：1/5,相反，f 1,45τ9. ★★设基波极距为τ，基波电势频率为f ，则同步电动机转子磁极磁场的3次谐波极距为 ；在电枢绕组中所感应的电势频率为 ；如3次谐波相电势有效值为E 3，则线电势有效值为 ；同步电机三相电枢绕组中一相单独流过电流时，所产生的3次谐波磁势表达式为 。
三相绕组流过对称三相电流时3次谐波磁势幅值为 。
答：3τ，f,0,3F cos3cos x t φπωτ,0 10. ★某三相两极电机中，有一个表达式为δ=F COS （5ωt+ 7θS ）的气隙磁势波，这表明：产生该磁势波的电流频率为基波电流频率的 倍；该磁势的极对数为 ；在空间的转速为 ；在电枢绕组中所感应的电势的频率为 。
三相异步电动机试题及答案
第四章 三相异步电动机一、 填空（每空1分）1. 如果感应电机运行时转差率为s ，则电磁功率，机械功率和转子铜耗之间的比例是 2:P :e Cu P p Ω= 。
答 s :s)(1:1-2. ★当三相感应电动机定子绕组接于Hz 50的电源上作电动机运行时，定子电流的频率为 ，定子绕组感应电势的频率为 ，如转差率为s ，此时转子绕组感应电势的频率 ，转子电流的频率为 。
答 50Hz ，50Hz ，50sHz ，50sHz3. 三相感应电动机，如使起动转矩到达最大，此时m s = ,转子总电阻值约为 。
答 1， σσ21X X '+4. ★感应电动机起动时，转差率=s ，此时转子电流2I 的值 ，2cos ϕ ,主磁通比，正常运行时要 ，因此起动转矩 。
答 1，很大，很小，小一些，不大5. ★一台三相八极感应电动机的电网频率Hz 50，空载运行时转速为735转/分，此时转差率为 ，转子电势的频率为 。
当转差率为0.04时，转子的转速为 ，转子的电势频率为 。
答 0.02，1Hz ， 720r/min ，2Hz6. 三相感应电动机空载时运行时，电机内损耗包括 ， ， ，和 ，电动机空载输入功率0P 与这些损耗相平衡。
答 定子铜耗，定子铁耗，机械损耗，附加损耗7. 三相感应电机转速为n ，定子旋转磁场的转速为1n ，当1n n <时为 运行状态；当1n n >时为 运行状态；当n 与1n 反向时为 运行状态。
答 电动机， 发电机，电磁制动8. 增加绕线式异步电动机起动转矩方法有 ， 。
答 转子串适当的电阻， 转子串频敏变阻器9. ★从异步电机和同步电机的理论分析可知，同步电机的空隙应比异步电机的空气隙要 ，其原因是 。
答 大，同步电机为双边励磁10. ★一台频率为 160Hz f =的三相感应电动机，用在频率为Hz 50的电源上（电压不变），电动机的最大转矩为原来的 ，起动转矩变为原来的 。
电工学概论习题答案第四章
电工学概论习题答案_第四章4-1. 怎样从三相异步电动机的结构特征来区别笼型和绕线型？答：转子绕组的作用是产生感应电动势、流过电流和产生电磁转矩，其结构型式有笼型和绕线型两种，笼型转子的每个转子槽中插入一根铜导条，在伸出铁心两端的槽口处，用两个短路铜环分别把所有导条的两端都焊接起来。
如果去掉铁心，整个绕组的外形就像一个笼子，所以称为笼型转子。
绕线型转子的绕组和定子相似，是用绝缘导线嵌放在转子槽内，联结成星形的三相对称绕组，绕组的三个出线端分别接到转子轴上的三个滑环（环与环，环与转轴都互相绝缘），在通过碳质电刷把电流引出来。
4-2. 怎样使三相异步电动机改变转向？答：将同三相电源相联接的三个导线中的任意两根的对调一下，三相异步电动机改变转向。
4-3. 已知一台三相笼型异步电动机的额定功率＝3kW，额定转速＝2880r/min。
试求(1)磁极对数；(2)额定时的转差率；(3)额定转矩。
解：(1) 同步转速，因此电动机磁极对数p为1；(2)(3) =9.954-4. 已知Y112M-4型异步电动机的技术数据为＝4kW，△接法，额定电压＝380V，＝1440r/min，额定电流＝8.8A，功率因数=0.82，效率＝84.5%。
试求(1)磁极对数; (2)额定运行时的输入功率; (3)额定时的转差率; (4)额定转矩。
解：(1) 同步转速，因此电动机磁极对数p为2；(2)(3)(4) =26.54-5. 已知Y132M-4型异步电动机的额定功率为7.5kW，额定电流＝15.4A，额定转速＝1440r/min，额定电压＝380V，额定时的功率因数=0.85，额定时的效率＝0.87，起动转矩/额定转矩=2.2，起动电流/额定电流＝7.0，最大转矩/额定转矩=2.2。
试求(1)额定输入功率；(2)额定转矩；(3)额定时的转差率；(4)起动电流；(5) 起动转矩; (6) 最大转矩。
解：(1) 额定输入功率(2) =49.74(3)(4) =7=107.8A(5) =2.2=109.43(6) =2.2=109.434-6. 在三相异步电动机起动瞬间（s＝1），为什么转子电流大，而转子电路的功率因数小？答：电动机在接通电源瞬间，转子电路的感应电动势和感应电流为最大，这称为起动电流或堵转电流。
《异步电机基础知识》试题及答案
1.三相异步电动机旋转磁场的转向与( )有关。
（6.0分）A.电源频率B.转子转速C.电源相序我的答案：C√答对2.一台6极三相异步电动机，通入50Hz的交流电，请问其定子旋转磁场转速为（）rmin（6.0分）A.750B.1000C.1500我的答案：B√答对3.三相异步电动机在正常运转时，转子磁场在空间的转速为（）（n1为定子旋转磁场速度，n1=60fp, n为转子转速，s为转差率）（6.0分）A.n1B.nC.s n1我的答案：A√答对4.一台4极绕线式异步电动机，在50Hz电源下满载运行，测得其满载转差率S n=0.05, 请问转子中电流的频率为（）（6.0分）A.2.5 HzB.50 HzC.47.5 Hz我的答案：B×答错5.异步电机作为电动机运行时，其转差率S范围( )（6.0分）A.S＞1B.0＜S≤1C.S＜0我的答案：B√答对1.异步电动机的三种运行状态为（）（8.0分））A.起动B.制动C.发电D.电动我的答案：BCD√答对2.以下哪些属于异步电动机的主要结构部件（）（8.0分））A.定子铁心B.转子导条（绕组）C.转子铁心D.定子绕组我的答案：ABCD√答对3.三相异步电动机定子旋转磁场转速取决于（）（8.0分））A.电源频率B.负载大小C.极对数D.电压大小我的答案：AC√答对4.关于异步电动机额定值的描述正确的是（）（8.0分））A.额定功率指定子输入的有功功率B.额定电压是指线电压C.额定电流是指线电流D.电机额定转速小于定子旋转磁场速度我的答案：AC×答错5.三相异步电动机机负载增加时，下面说法正确的是（）（8.0分））A.定子电流增大B.转子电流增大C.电机转速下降D.转子电流频率增加我的答案：AB×答错1.三相异步电动机的最大转矩Tmax和起动转矩Tst与定子电压U1的平方成正比。
（6.0分）我的答案：正确√答对2.当电源电压恒定时，异步电动机最大转矩会随着负载的增加而增加。
机电传动与控制第五版答案第四章
第四章有一台四极三相异步电动机，电源电压的频率为50H Z，满载时电动机的转差率为求电动机的同步转速、转子转速和转子电流频率。
n0=60f/p S=(n0-n)/ n0=60*50/2 =(1500-n)/1500=1500r/min n=1470r/min电动机的同步转速1500r/min.转子转速1470 r/min,转子电流频率.f2=Sf1=*50=1 H Z将三相异步电动机接三相电源的三根引线中的两根对调，此电动机是否会反转为什么如果将定子绕组接至电源的三相导线中的任意两根线对调,例如将B,C两根线对调,即使B相遇C相绕组中电流的相位对调,此时A相绕组内的电流导前于C相绕组的电流2π/3因此旋转方向也将变为A-C-B向逆时针方向旋转,与未对调的旋转方向相反.有一台三相异步电动机，其n N=1470r/min,电源频率为50H Z。
设在额定负载下运行，试求：①定子旋转磁场对定子的转速；1500 r/min②定子旋转磁场对转子的转速；30 r/min③转子旋转磁场对转子的转速；30 r/min④转子旋转磁场对定子的转速；1500 r/min⑤转子旋转磁场对定子旋转磁场的转速。
0 r/min当三相异步电动机的负载增加时，为什么定子电流会随转子电流的增加而增加因为负载增加n减小,转子与旋转磁场间的相对转速( n0-n)增加,转子导体被磁感线切割的速度提高,于是转子的感应电动势增加,转子电流特增加,.定子的感应电动使因为转子的电流增加而变大,所以定子的电流也随之提高.三相异步电动机带动一定的负载运行时，若电源电压降低了，此时电动机的转矩、电流及转速有无变化如何变化若电源电压降低, 电动机的转矩减小, 电流也减小. 转速不变.有一台三相异步电动机，其技术数据如下表所示。
试求：①线电压为380V时，三相定子绕组应如何接法②求n0,p,S N,T N,T st,T max和I st；③额定负载时电动机的输入功率是多少①线电压为380V时，三相定子绕组应为Y型接法.②T N=n N=*3000/960=Tst/ T N=2 Tst=2*= NmT max/ T N= T max= NmI st/I N= I st=一般n N= n0=n N/=1000 r/minS N= (n0-n N)/ n0=(1000-960)/1000=P=60f/ n0=60*50/1000=3③η=P N/P输入P输入=3/=三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会如何变化对电动机有何影响电动机的电流会迅速增加,如果时间稍长电机有可能会烧毁.三相异步电动机断了一根电源线后，为什么不能启动而在运行时断了一线，为什么仍能继续转动这两种情况对电动机将产生什么影响三相异步电动机断了一根电源线后，转子的两个旋转磁场分别作用于转子而产生两个方向相反的转矩，而且转矩大小相等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章三相异步电动机一、填空(每空1分)1.如果感应电机运行时转差率为,则电磁功率,机械功率与转子铜耗之间得比例就是= 。
答2.★当三相感应电动机定子绕组接于得电源上作电动机运行时,定子电流得频率为 ,定子绕组感应电势得频率为 ,如转差率为,此时转子绕组感应电势得频率 ,转子电流得频率为。
答 50Hz,50Hz,50sHz,50sHz3.三相感应电动机,如使起动转矩到达最大,此时= ,转子总电阻值约为。
答 1,4.★感应电动机起动时,转差率 ,此时转子电流得值 , ,主磁通比,正常运行时要 ,因此起动转矩。
答 1,很大,很小,小一些,不大5.★一台三相八极感应电动机得电网频率,空载运行时转速为735转/分,此时转差率为 ,转子电势得频率为。
当转差率为0、04时,转子得转速为 ,转子得电势频率为。
答 0、02,1Hz, 720r/min,2Hz6.三相感应电动机空载时运行时,电机内损耗包括 , , ,与 ,电动机空载输入功率与这些损耗相平衡。
答定子铜耗,定子铁耗,机械损耗,附加损耗7.三相感应电机转速为,定子旋转磁场得转速为,当时为运行状态;当时为运行状态;当与反向时为运行状态。
答电动机, 发电机,电磁制动8.增加绕线式异步电动机起动转矩方法有, 。
答转子串适当得电阻, 转子串频敏变阻器9.★从异步电机与同步电机得理论分析可知,同步电机得空隙应比异步电机得空气隙要 ,其原因就是。
答大,同步电机为双边励磁10.★一台频率为得三相感应电动机,用在频率为得电源上(电压不变),电动机得最大转矩为原来得 ,起动转矩变为原来得。
答 ,二、选择(每题1分)1.绕线式三相感应电动机,转子串电阻起动时( )。
A 起动转矩增大,起动电流增大;B 起动转矩增大,起动电流减小;C 起动转矩增大,起动电流不变;D 起动转矩减小,起动电流增大。
答 B2.一台50三相感应电动机得转速为,该电机得级数与同步转速为( )。
Ａ４极,; Ｂ６极,;Ｃ８极,; Ｄ１０极,。
答 C3.★笼型三相感应电动机得额定状态转速下降,该电机转子电流产生得旋转磁动势相对于定子得转速( )。
A 上升 ;B 下降;C 上升 ;D 不变。
答 D4.国产额定转速为得三相感应电动机为( )极电机。
A 2;B 4;C 6;D 8。
答 B5.★一台三相感应电动机拖动额定恒转矩负载运行时若电源电压下降此时电机得电磁转矩( )。
A ;B ;C ;D 。
答 A6.★三相异步电动机气隙增大,其她条件不变,则空载电流( )。
A 增大 ;B 减小 ;C 不变 ;D 不能确定。
答 A7.三相感应电动机等效电路中得附加电阻上所消耗得电功率应等于( ):A 输出功率;B 输入功率 ;C 电磁功率 ;D 总机械功率。
答 D8.与普通三相感应电动机相比,深槽、双笼型三相感应电动机正常工作时,性能差一些,主要就是( )。
A 由于增大,增大了损耗;B 由于减小,使无功电流增大;C 由于得增加,使下降;D 由于减少,使输出功率减少。
答 C9.★适当增加三相绕线式感应电动机转子电阻时,电动机得( )。
A 减少, 增加, 不变, 增加;B 增加, 增加, 不变, 增加;C 减少, 增加, 增大, 增加;D 增加, 减少, 不变, 增加。
答 C10.★三相绕线式感应电动机拖动恒转矩负载运行时,采用转子回路串入电阻调速,运行时在不同转速上时,其转子回路电流得大小( )。
A 与转差率反比 ; C 与转差率无关;B 与转差率正比 ; D 与转差率成某种函数关系。
答 C三、判断(每题1分)1.三相感应电动机转子为任意转数时,定、转子合成基波磁势转速不变。
( )答对2.★三相绕线式感应电动机在转子回路中串电阻可增大起动转矩,所串电阻越大,起动转矩就越大。
( ) 答错3.当三相感应电动机转子绕组短接并堵转时,轴上得输出功率为零,则定子边输入功率亦为零。
( ) 答错4.三相感应电动机得功率因数总就是滞后得。
( )答对5.★感应电动机运行时,总要从电源吸收一个滞后得无功电流。
( )答对6.★只要电源电压不变,感应电动机得定子铁耗与转子铁耗基本不变。
( )答错7.感应电动机得负载转矩在任何时候都绝不可能大于额定转矩。
( )答错8.绕线型感应电动机转子串电阻可以增大起动转矩;笼型感应电动机定子串电阻亦可以增大起动转矩。
( ) 答错9.三相感应电动机起动电流越大,起动转矩也越大。
( )答错10.★三相绕线式感应电动机在转子回路中串电阻可增大起动转矩,所串电阻越大,起动电流就越小。
( ) 答对四、简答(每题3分)1.感应电动机等效电路中得)代表什么含义？能否用电抗或电容代替﹖为什么？答代表与转子所产生得机械功率相对应得等效电阻,消耗在此电阻中得功率将代表实际电机中所产生得全(总)机械功率;不能;因为电抗、电容消耗无功功率,而电机转子所产生得全(总)机械功率为有功功率。
2.★感应电机转速变化时,转子磁势相对定子得转速就是否改变？相对转子得转速就是否改变？答转子磁势相对定子转速不变,相对转子转速改变。
3.★绕线型感应电动机,若⑴转子电阻增加;⑵漏电抗增大;⑶电源电压不变,但频率由变为;试问这三种情况下最大转矩,起动转矩,起动电流会有什么变化？答 (1)最大转矩不变,起动转矩上升,起动电流下降;(2) 最大转矩下降,起动转矩下降,起动电流下降;(3) 最大转矩下降,起动转矩下降,起动电流下降。
4.★三相感应电动机运行时,若负载转矩不变而电源电压下降,对电机得同步转速,转子转速,主磁通,功率因数,电磁转矩有何影响？答同步转速不变;转子转速下降;主磁通下降;功率因数下降;电磁转矩不变。
5.说明三相异步电动机等效电路中,参数以及各代表什么意义？答定子绕组电阻;定子绕组漏抗,表征定子绕组漏磁效应;激磁电阻,表征铁心损耗;激磁电抗,表征铁心磁化性能;归算到定子侧得转子绕组电阻;归算到定子侧得转子绕组漏抗;代表与转子所产生得机械功率相对应得等效电阻。
6.感应电动机运行时,定子电流得频率就是多少？由定子电流产生得旋转磁动势以什么速度切割定子与转子？由转子电流产生得旋转磁动势基波以什么速度切割定子与转子？两个基波磁动势得相对运动速度多大？答 定子电流得频率为,转子电流得频率为,定子磁动势以速度切割定子,以()速度即速度切割转子;转子磁动势也以速度切割定子,以速度切割转子。
定、转子基波磁动势同步旋转,相对静止。
7. 说明三相感应电动机转子绕组折算与频率折算得意义,折算就是在什么条件下进行得？答 转子绕组折算就就是用新绕组替换原绕组。
为了导出等效电路,用一个与定子绕组得相相数、匝数与绕组因数相同得等效绕组替换实际转子绕组,折算前后转子绕组得磁动势与 各种功率及损耗不变,因而从定子边瞧转子,一切未变。
频率折算即用静止得转子替换旋转得转子,折算条件也就是磁动势与各种功率及损耗不变。
为此,只要将转子电阻换成。
8. ★普通笼型感应电动机在额定电压下起动时,为什么起动电流很大,而起动转矩并不大？答 起动时,,旋转磁场以同步速度切割转子,在短路得转子绕组中感应很大得电动势与电流,引起与它平衡得定子电流得负载分量急剧增加,以致定子电流很大;起 动时,很小,电动机得等效阻抗很小,所以起动电流很大。
由于,当、时,使转子功率因数角接近,很小,并不大;另外,因起动电流很大,定子绕组漏抗压降大,使感应电动势减小,与之成正比得也减小。
起动时,减小,并不大,使得起动转矩并不大。
9. 感应电动机带负载运行,若电源电压下降过多,会产生什么严重后果？如果电源电压下降,对最大转矩、起动转矩、转子电流、气隙磁通、转差率有何影响(设负载转矩不 变)？答 最大转矩与起动转矩与电压平方成正比。
如果电源电压下降过多,当起动转矩下降到小于负载转矩时,电动机不能起动。
当最大转矩下降到小于负载转矩时,原来运行得电动机将停转。
电源电压下降,则最大转矩下降到原来得,起动转矩也下降到原来得。
磁通下降到原来得,不考虑饱与得影响时,空载电流下降到原来得。
在负载转矩不变得情况下,上升,定子电流相应上升,电动机得转速有所降低,增大,不变。
10. ★漏抗大小对感应电动机得起动电流、起动转矩、最大转矩、功率因数等有何影响？答 当电源电压与频率一定时,最大转矩近似与漏抗成反比,漏抗越大,起动电流、起动转矩越小,功率因数越低。
五、计算(每题5分)1. 一台三相感应电动机,额定功率,额定电压,型接法,额定转速,定、转子得参数如下:; 。
试求在额定转速时得电磁转矩、最大转矩、起动电流与起动转矩。
解:转差率额定转速时得电磁转矩m N m N T ⋅=⋅+++⨯⨯⨯=14.29)85.97.6()0387.018.347.4(0387.018.3380360150021222π最大转矩为m N m N ⋅=⋅+++⨯⨯=77.63])85.97.6(47.447.4[2380360150021222π 起动电流为 起动线电流起动转矩m N m N ⋅=⋅+++⨯⨯⨯=39.26)85.97.6()18.347.4(18.3380360150021222π 2. 一台、八极得三相感应电动机,额定转差率s N =0、043,问该机得同步转速就是多少？当该机运行在时,转差率就是多少？当该机运行在时,转差率就是多少？当该机运行在起动时, 转差率就是多少？ 解 同步转速 额定转速 当时,转差率 当时,转差率当电动机起动时,,转差率3. ★有一台三相四极感应电动机,,,接法,,,,,机械损耗与附加损耗之与为。
设,求此电动机额定运行时得输出功率、电磁功率、电磁转矩与负载转矩。
解: 全机械功率 W W R s s I m P N 1028834.004.004.015.203122221=⨯-⨯⨯='-'=Ω 输出功率电磁功率 同步转速 额定转速 电磁转矩 或 负载转矩4. ★一台三相感应电动机,,额定电压,定子接法,频率为。
额定负载运行时,定子铜耗为,铁耗为,机械损耗,附加损耗,已知,,试计算转子电流频率、转子铜耗、定子电流与电机效率。
解 转差率 转子电流频率 全机械功率 电磁功率 转子铜耗 定子输入功率 定子线电流 电动机效率5. ★一台三相四极感应电动机,,,,,定子接法。
已知额定运行时,输出转矩为电磁转矩得,,。
试计算额定运行时得电磁功率、输入功率与功率因数。
解 转差率输出转矩 电磁功率 转子铜耗 定子铜耗输入功率 W W P p p P em Fe Cu 91180)8621021002870()(11=++=++=功率因数6. 已知三相铝线感应电动机得数据为,,定子接法,,,定子铝耗(),转子铝耗(),铁耗,机械损耗,附加损耗。
试计算此电动机得额定转速、负载制动转矩、空载得制动转矩与电磁转矩。
