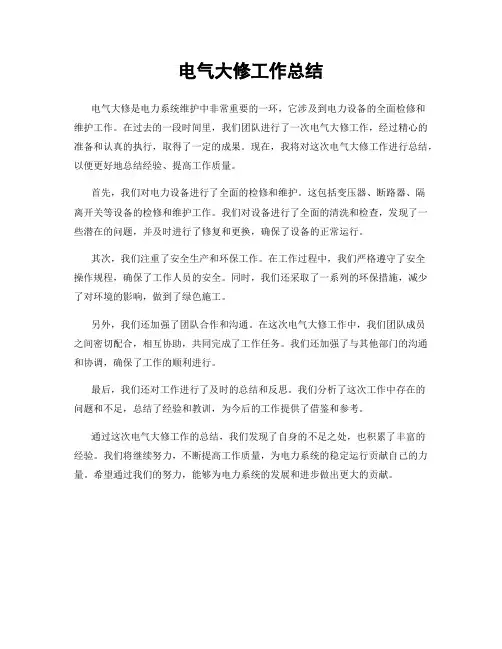

电气大修工作总结

电气大修工作总结

电气大修工作总结
电气大修是电力系统维护中非常重要的一环,它涉及到电力设备的全面检修和
维护工作。

在过去的一段时间里,我们团队进行了一次电气大修工作,经过精心的准备和认真的执行,取得了一定的成果。

现在,我将对这次电气大修工作进行总结,以便更好地总结经验、提高工作质量。

首先,我们对电力设备进行了全面的检修和维护。

这包括变压器、断路器、隔
离开关等设备的检修和维护工作。

我们对设备进行了全面的清洗和检查,发现了一些潜在的问题,并及时进行了修复和更换,确保了设备的正常运行。

其次,我们注重了安全生产和环保工作。

在工作过程中,我们严格遵守了安全
操作规程,确保了工作人员的安全。

同时,我们还采取了一系列的环保措施,减少了对环境的影响,做到了绿色施工。

另外,我们还加强了团队合作和沟通。

在这次电气大修工作中,我们团队成员
之间密切配合,相互协助,共同完成了工作任务。

我们还加强了与其他部门的沟通和协调,确保了工作的顺利进行。

最后,我们还对工作进行了及时的总结和反思。

我们分析了这次工作中存在的
问题和不足,总结了经验和教训,为今后的工作提供了借鉴和参考。

通过这次电气大修工作的总结,我们发现了自身的不足之处,也积累了丰富的
经验。

我们将继续努力,不断提高工作质量,为电力系统的稳定运行贡献自己的力量。

希望通过我们的努力,能够为电力系统的发展和进步做出更大的贡献。

电子行业电子电路维修基础知识

电子行业电子电路维修基础知识

电子行业电子电路维修基础知识简介电子维修是电子行业中非常重要的一部分,它涉及到对各种电子设备进行故障诊断和维修。

本文将介绍电子电路维修的一些基础知识。

电子电路维修的基本概念电子电路维修是指对电子设备中的电路进行故障诊断和修复的过程。

一个电子设备通常由多个电子电路组成,而电子电路又由各种电子元件组成,包括电阻、电容、电感、二极管、晶体管等。

维修电子电路需要具备一定的基础知识和技能。

常见的电子电路故障在维修电子电路时,常见的故障类型包括以下几种:1.开路故障:电路中的某些元件或导线出现开路,导致电流无法流通,电路无法正常工作。

2.短路故障:电路中的某些元件或导线出现短路,导致电流过大,可能损坏其他元件。

3.绝缘故障:电路中的绝缘材料出现破损或老化,导致电路中存在电气漏电现象。

4.高阻故障:电路中的某些元件电阻过大,导致电流无法正常流通。

5.电路不稳定:电路中的某些元件工作不稳定,可能引起信号失真或频率偏移。

电子电路维修的基本步骤在进行电子电路维修时,可以按照以下步骤进行:1.故障现象观察:首先,需要观察电子设备的故障现象,了解故障的具体表现,包括是否无法开机、是否有异常噪音、是否有异常热量等。

2.故障定位:根据故障现象,进行故障定位,找出可能存在问题的电子电路和元件。

3.测试仪器使用:使用相应的测试仪器,例如万用表、示波器等,对电子电路进行测试,测量各种信号和电压值,找出异常部分。

4.元件替换:根据测试结果,确定存在故障的电子元件,并进行更换。

需要注意,替换元件时需要选择相同或相似的规格和型号,确保电路的正常工作。

5.电路调试:在替换元件后,进行电路调试,确保故障已经修复,并检查电路是否正常工作。

6.故障记录:记录维修过程和维修结果,方便日后参考。

常用的维修工具和设备在进行电子电路维修时,需要使用一些常见的工具和设备,包括:1.万用表:用于测量电压、电流、电阻等各种电量。

2.示波器:用于观察电路的波形和信号变化。

维修学习月总结(5篇)

维修学习月总结(5篇)

维修学习月总结(5篇)维修学习月总结(精品5篇)维修学习月总结要怎么写,才更标准规范?根据多年的文秘写作经验,参考优秀的维修学习月总结样本能让你事半功倍,下面分享【维修学习月总结(精品5篇)】相关方法经验,供你参考借鉴。

维修学习月总结篇1维修学习之路:本月回顾与未来展望随着维修学习的推进,我想在此记录下自己的学习历程,分享所遇到的挑战和收获,并对自己的进步进行反思和总结。

本月,我在家用电器维修、电子元器件识别以及机械故障诊断等几个领域进行了深入的学习。

我阅读了大量的专业书籍,参加了数次在线课程,同时也在家庭电器修理中积累了不少实践经验。

学习过程中,既有亮点也有挑战。

在深入学习家用电器维修时,我成功地掌握了冰箱和洗衣机的常见问题识别与解决。

然而,在理解复杂的电子电路时,我还是遇到了困难。

寻找和解决这些难题的过程中,我意识到理论与实践的结合是理解复杂概念的关键。

在反思本月的学习过程,我意识到我在时间管理、自律以及学习技巧方面有所进步。

例如,我学会了如何有效地利用碎片时间学习,通过使用多种学习工具(如笔记本电脑、平板电脑和智能手机)来提高学习效率。

同时,我也提高了自己的问题识别和记录能力,这对我解决复杂问题有很大的帮助。

在过去的月份里,我学到了一些宝贵的经验,同时也了解到了自己的不足之处。

例如,我发现我在面对抽象概念时,理解能力还有待提高。

为了改善这一点,我决定在未来的学习中,更深入地去理解基础的数学和物理知识。

展望未来,我计划继续深入学习维修技术,特别是在电子电路识别和诊断方面。

我还希望能有机会参加一些实践项目,比如参与家电修理社团或者义务为邻居修理电器,以增强自己的实践经验。

同时,我也会加强对数学和物理知识的复习,以提高抽象概念的理解。

总的来说,过去的月份是充满挑战和收获的。

我学到了很多理论知识,并在实践中积累了经验。

我期待在未来的维修学习之路上,能够持续地进步,更好地服务于维修领域。

维修学习月总结篇2以下是一份关于维修学习月总结的范例,供参考:标题:维修学习月总结1.引言:在过去的维修学习月中,我投入了大量的时间和精力来提升自己的技能和知识。

供电所维修电器工作总结

供电所维修电器工作总结

供电所维修电器工作总结
作为供电所的一名电器维修工作人员,我深知维修电器设备对于供电所的重要性。

在过去的一段时间里,我总结了一些关于维修电器工作的经验和教训,希望能够为今后的工作提供一些参考。

首先,维修电器设备需要具备专业的技能和知识。

在维修电器设备的过程中,我们需要对电器设备的结构和工作原理有着深刻的理解,以便能够准确地诊断和修复问题。

同时,还需要熟悉各种维修工具的使用方法,以及安全操作规程,确保在维修过程中不会发生意外。

其次,维修电器设备需要具备细心和耐心。

有时候,电器设备出现故障可能并不是一件简单的事情,需要我们耐心地一步一步地排查问题,找到故障的根源。

在维修过程中,需要细心地操作,确保不会遗漏任何细节,以免造成更大的损失。

另外,维修电器设备需要具备团队合作的精神。

在供电所的工作中,往往需要与其他同事紧密合作,共同完成维修任务。

在这个过程中,需要相互协助,相互配合,充分发挥团队的力量,以确保维修工作的顺利进行。

最后,维修电器设备需要具备不断学习和提高的意识。

随着科技的不断发展,电器设备的种类和型号也在不断更新换代,我们需要不断学习新知识,提高自己的维修技能,以适应新的工作需求。

总的来说,维修电器设备是一项需要具备专业技能、细心耐心、团队合作和不断学习提高的工作。

希望今后能够在工作中不断提升自己,为供电所的稳定运行贡献自己的力量。

维修电子工作总结

维修电子工作总结

维修电子工作总结
在现代社会中,电子设备已经成为人们生活中不可或缺的一部分。

然而,随着电子设备的普及和使用频率的增加,电子设备的维修工作也变得越来越重要。

作为一名电子维修工程师,我在这个领域工作多年,积累了不少经验,现在我想分享一下我对维修电子工作的总结。

首先,对于电子设备的维修工作,我们需要具备扎实的电子知识和技能。

只有对电子设备的结构、原理和工作方式有深入的了解,才能更好地进行维修工作。

因此,我经常会不断学习新的电子知识,提高自己的专业水平,以应对不同类型的电子设备维修工作。

其次,维修电子设备需要具备良好的维修技能和经验。

在实际工作中,我们经常会遇到各种各样的故障和问题,需要我们快速准确地定位并解决。

因此,我在日常工作中注重积累实际经验,不断提高自己的维修技能,以提高工作效率和维修质量。

另外,维修电子设备还需要具备良好的沟通能力和团队合作精神。

在维修工作中,我们经常需要与客户进行沟通,了解设备故障的情况,同时还需要与同事进行合作,共同解决一些复杂的故障。

因此,我注重培养自己的沟通能力和团队合作精神,以更好地完成维修工作。

总的来说,维修电子设备是一项需要综合能力的工作。

只有具备扎实的电子知识和技能,丰富的实际经验,良好的沟通能力和团队合作精神,才能更好地完成维修工作。

希望我的经验总结能够对正在从事或者有兴趣从事电子维修工作的人有所帮助。

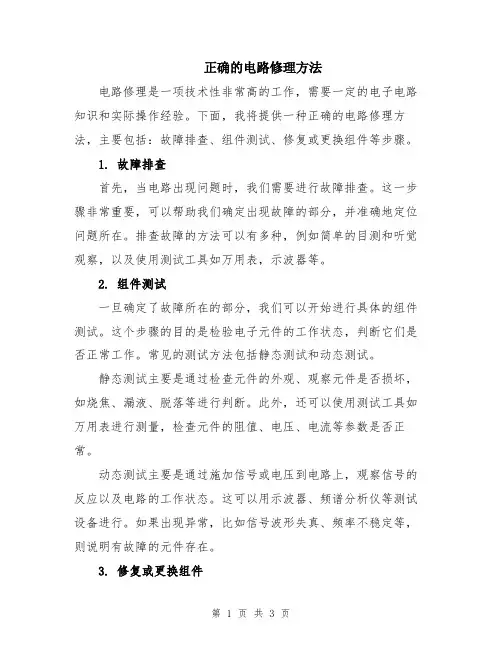

正确的电路修理方法
