东北电力大学电力系统分析2001级考题1

电力系统分析复习题(附参考答案)

电力系统分析复习题（附参考答案）一、单选题（共58题，每题1分，共58分）1.三绕组变压器的(____)没有分接头。

A、$低压侧$B、$三侧都可以装C、高压侧$D、$中压侧$正确答案：A2.要保证良好的电压质量，(____)必须保持平衡。

A、有功功率$B、$视在功率$C、$无功功率$D、$波形质量正确答案：C3.电网中无功功率的流向是(____)。

A、从电压高的节点流向电压低的节点$B、$从相位滞后相流向相位超前相C、$从相位超前相流向相位滞后相$D、$从电压低的节点流向电压高的节点$正确答案：A4.一般说，在我国，高压电网的电压等级是(____)。

A、$330-1000kVB、$l-35kV之间$C、$35-220kV$D、1kV以下$正确答案：C5.冲击电流主要用于检验电气设备和载流导体的(____)。

A、$动稳定性$B、$载流量$C、$耐压等级D、热稳定性$正确答案：A6.三相导线的几何均距越大，则导线的电抗(____)。

A、$越小$B、$不确定C、$不变$D、越大$正确答案：D7.220kV电力线路的平均额定电压为(____)。

A、$220kV$B、$221kV$C、230kV$D、$242kV正确答案：C8.在变压器的参数计算中，不能用空载试验特性数据求的是(____)。

A、$电导和电纳$B、$电阻和电抗C、电抗和电导$D、$电阻和电纳$正确答案：B9.某110kV线路某点的实际电压为115.5kV，则电压偏移为(____)。

A、4%$B、$5%C、$10%$D、$2.5%$正确答案：B10.发电机的额定电压比所连线路的额定电压高(____)。

A、5%$B、$0%$C、$10%衡$D、$7.5%正确答案：A11.关于电力元件的正序阻抗、负序阻抗和零序阻抗阻抗，下述说法中错误的是(____)。

A、$电抗器正序阻抗、负序阻抗和零序阻抗相等B、$静止元件的正序阻抗、负序阻抗和零序阻抗都不相同$C、静止元件的正序阻抗等于负序阻抗$D、$旋转元件的正序阻抗、负序阻抗和零序阻抗严格讲各不相同$正确答案：B12.在枯水季节，宜选(____)作为主调频电厂。

电力系统分析测试题(含参考答案)

电力系统分析测试题（含参考答案）一、单选题（共137题，每题1分，共137分）1.架空输电线路采用分裂导线的目的是（）。

A、改善输电线路的电晕条件。

B、减小线路电抗；C、减小线路电阻；D、增大线路电纳；正确答案：B2.在短路冲击电流的工程计算中，常常需要选定短路冲击系数Kim数值。

当在发电机机端短路时，对发电机而言，其短路冲击系数Kim应取为（）。

A、1.95B、1.85C、1.8D、1.9正确答案：D3.单相接地短路时，故障处故障相短路电流与正序分量电流的关系是（）。

A、故障相短路电流为正序分量电流的B、故障相短路电流为正序分量电流的3倍；C、故障相电流等于正序分量电流。

正确答案：B4.电力系统的基本技术参数不包括：A、频率B、电流C、电压D、畸变率正确答案：D5.500kv超高压输电线路两端装设并联电抗器的目的是( )。

A、防止输电线路轻载时末端电压降低。

B、防止输电线路重载时末端电压降低；C、防止输电线路轻载时末端电压升高；正确答案：C6.如果某发电厂装有四台机组，正常运行时四台机组都没有达到额定出力，且有、，当发电厂有功负荷增大时，应首先增加出力的发电机组是（）。

A、4号机组。

B、2号机组；C、3号机组；D、1号机组；正确答案：D7.在无功电源并不缺乏的电力系统中，关于是否需要增加无功补偿装置，下述说法中正确的是（）。

A、绝对不应增加无功补偿装置；B、可以增加无功补偿装置，但应遵守最优网损微增率准则；C、可以增加无功补偿装置，但应遵守等网损微增率准则；D、应增加无功补偿装置，直到各节点的网损微增率均为正值为止。

正确答案：B8.线路始端的额定电压为线路额定电压的（）.A、105%B、110%C、100%D、95%正确答案：B9.系统中供电可靠性高，同时对系统的绝缘水平要求也高。

A、大电流接地B、不接地C、部分接地D、直接接地正确答案：C10.电力系统潮流计算时，平衡节点的待求量是（）。

A、节点电压相角和发电机无功功率。

电力系统分析试题及答案

电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是（）。

A. 发电机B. 输电线路C. 变电站D. 负荷答案： B. 输电线路2. 电力系统的频率标准为（）Hz。

A. 50B. 60C. 120D. 180答案： A. 503. 电力系统中，短路故障通常发生在（）。

A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案： C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。

答案：静态；动态2. 在电力系统中，无功功率的流动主要影响系统的______。

答案：电压水平3. 电力系统的损耗主要包括______损耗和______损耗。

答案：铜损；铁损三、简答题1. 简述电力系统的基本组成及其功能。

答案：电力系统由发电站、变电站、输电线路和配电网组成。

发电站的功能是将其他形式的能量转换为电能；变电站的功能是调整电压，以适应不同电压等级的输电和用电需求；输电线路的功能是将电能从发电站输送到变电站或直接到用户；配电网的功能是将电能分配给最终用户。

2. 什么是电力系统的静态稳定和动态稳定？答案：静态稳定是指在电力系统受到小扰动后，系统能够自动恢复到初始运行状态的能力。

动态稳定则是指在系统受到较大扰动或连续扰动时，系统能够在一定时间内恢复到新的稳定状态的能力。

四、计算题1. 假设一个简单的电力系统，其中包含一个发电机、一个变电站和一个负荷。

发电机的输出功率为100MW，变电站的损耗为5%，负荷的功率需求为95MW。

请计算输电线路的损耗。

答案：首先计算变电站的损耗：100MW * 5% = 5MW。

然后计算到达负荷之前的功率：100MW - 5MW = 95MW。

由于负荷的功率需求正好是95MW，所以输电线路的损耗为0MW。

2. 如果上述系统中，输电线路的电阻为0.5欧姆，线路的电流为200A，计算输电线路的损耗。

答案：根据公式 P_loss = I^2 * R，其中 P_loss 是损耗功率，I 是电流，R 是电阻。

电力系统分析试卷及答案完整版

电力系统分析试卷及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW，功率因数为0.80（感性），末端电压为35kV，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少三、电力系统接线如下图所示，电网各级电压示于图中，求1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。

四93kW,短路电压耗、G、B。

五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。

工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S（1-2）%=13.15, VS（2-3）%=5.7, VS（3-1）%=20.4,ΔP=187千瓦，I0 %=0.856。

试求归算到220千伏侧的变压器参数。

（注：功率值未归算，电压值已归算）六、已知某一变压器参数如表1所示。

表1变压器绕组电阻、漏抗、励磁支路电导和励磁支路电纳的计算公式分别为：1、试计算变压器绕组电阻、漏抗的有名值；2、设S B=100MVA ，110kV 级为基本级，U B=121kV ，试计算变压器绕组电阻、漏抗的标幺值。

《电力系统分析》复习题及答案

《电⼒系统分析》复习题及答案《电⼒系统分析》复习题1⼀、填空题1、电⼒⽹络主要由电⼒线路和（变压器或变、配电装置或变电所）组成。

2、电能⽣产最基本⾸要的要求是( 保证安全可靠持续供电 )。

3、连接额定电压分别为220kV 和35kV 两个电⼒⽹的⼀台降压变压器，变压器的两侧均接线路，则此变压器的变⽐为（220/38.5或5.7 ）。

4、在我国110kV 以上电⼒系统的中性点运⾏⽅式⼀般为（直接接地）。

5、电压降落指元件两端电压的（相量差）。

6、在电磁环⽹中，由于变压器变⽐不匹配⽽产⽣的功率称为（循环功率；）。

7、电⼒系统频率的⼀次调整，通过调节发电机组上的（调速器）完成。

8、双绕组变压器的分接头在（⾼压绕组）侧。

9、短路冲击电流指的是（短路电流最⼤可能的瞬时值）。

10、经过派克变换后同步发电机等效的dd 、qq 绕组之间的互感为（0）。

⼆、单项选择题1、电导是反映电流流经导线⽽产⽣的__D__的参数。

A 热效应；B 磁场效应；C 电场效应；D 电晕和漏磁损耗 2、100km 的架空线属于___B____。

A 长线；B 短线；C 中等长度线；D 都不对3、长线路、重负荷的中枢点采⽤的调压⽅式是____B_____。

A 顺调压 B 逆调压 C 常调压4、潮流⽅程是由____B_____推导得来的。

A 回路电流⽅程；B 节点电压⽅程；C ⽀路电压⽅程；D 割集⽅程 5、P-V 节点是_______B_____的节点。

A 节点的有功功率和电压未知；B 节压已知；C 节点的电压和相⾓未知；D 节点的电压和相⾓已知B 有功电流流过电抗；C ⽆功电流流过电阻；D ⽆功电流流过电抗7、短路后没有零序电流的不对称短路是___B______。

A 单相短路；B 两相短路；C 三相短路；D 两相短路接地8、电⼒系统进⾏潮流的调整和控制措施，错误的是____D_____。

A 串联电感 B 串联电容 C 附加串联加压器 D 并联电感三、简答题1、试写出发⽣A 、C 两相短路故障，故障处的相量边界条件和序分量边界条件？答：相边界条件=+==00fc fa fb fc fa I I I U U序边界条件=+==00)2()1()0()2()1(fb fb fb fb fb I I I U U2、电⼒⽹络接线如图所⽰，画出零序⽹络。

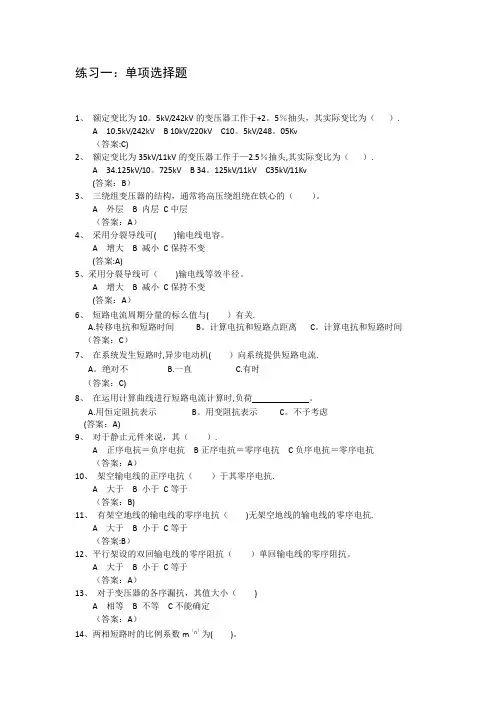

电力系统分析(本)网上作业一及答案

练习一：单项选择题1、额定变比为10。

5kV/242kV的变压器工作于+2。

5％抽头，其实际变比为（）.A 10.5kV/242kVB 10kV/220kV C10。

5kV/248。

05Kv（答案:C)2、额定变比为35kV/11kV的变压器工作于—2.5％抽头,其实际变比为（）.A 34.125kV/10。

725kVB 34。

125kV/11kV C35kV/11Kv(答案：B）3、三绕组变压器的结构，通常将高压绕组绕在铁心的（）。

A 外层B 内层C中层（答案：A）4、采用分裂导线可( )输电线电容。

A 增大B 减小C保持不变(答案:A)5、采用分裂导线可（)输电线等效半径。

A 增大B 减小C保持不变(答案：A）6、短路电流周期分量的标么值与( ）有关.A.转移电抗和短路时间B。

计算电抗和短路点距离C。

计算电抗和短路时间（答案：C）7、在系统发生短路时,异步电动机( ）向系统提供短路电流.A。

绝对不 B.一直 C.有时（答案：C)8、在运用计算曲线进行短路电流计算时,负荷。

A.用恒定阻抗表示B。

用变阻抗表示C。

不予考虑(答案：A)9、对于静止元件来说，其（）.A 正序电抗＝负序电抗B正序电抗＝零序电抗C负序电抗＝零序电抗（答案：A）10、架空输电线的正序电抗（）于其零序电抗.A 大于B 小于C等于（答案：B)11、有架空地线的输电线的零序电抗（)无架空地线的输电线的零序电抗.A 大于B 小于C等于（答案:B）12、平行架设的双回输电线的零序阻抗（）单回输电线的零序阻抗。

A 大于B 小于C等于（答案：A）13、对于变压器的各序漏抗，其值大小（)A 相等B 不等C不能确定（答案：A）14、两相短路时的比例系数m（n）为( )。

A.3B。

1 C。

3(答案:A）15、电压和电流对称分量在经过（）接线的变压器后相位不变。

A。

Y，d11 B。

Y，y0 C。

Y，d1（答案：B）16、电力系统发生短路后，系统中各点电压的不对称程度主要由（）序分量决定。

东北电力大学电力系统分析分析简答题1

东北电力大学电力系统分析分析简答题1东北电力大学电力系统分析分析简答题1.电力网，电力系统和动力系统的定义是什么？（p2）答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。

电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。

动力系统：电力系统和动力部分的总和。

2.电力系统的电气接线图和地理接线图有何区别？（p4-5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。

但难以表示各主要电机电器间的联系。

电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。

但难以反映各发电厂、变电所、电力线路的相对位置。

3.电力系统运行的特点和要求是什么？（p5）答：特点：（1）电能与国民经济各部门联系密切。

（2）电能不能大量储存。

(3)生产、输送、消费电能各环节所组成的统一整体不可分割。

（4）电能生产、输送、消费工况的改变十分迅速。

（5）对电能质量的要求颇为严格。

要求：（1）保证可靠的持续供电。

（2）保证良好的电能质量。

（3）保证系统运行的经济性。

4.电网互联的优缺点是什么？（p7）答：可大大提高供电的可靠性，减少为防止设备事故引起供电中断而设置的备用容量；可更合理的调配用电，降低联合系统的最大负荷，提高发电设备的利用率，减少联合系统中发电设备的总容量；可更合理的利用系统中各类发电厂提高运行经济性。

同时，由于个别负荷在系统中所占比重减小，其波动对系统电能质量影响也减小。

联合电力系统容量很大，个别机组的开停甚至故障，对系统的影响将减小，从而可采用大容高效率的机组。

5.我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？系统各元件的额定电压如何确定？（p8-9）答：额定电压等级有（kV）：3、6、10、20、35、60、110、154、220、330、500、750、1000平均额定电压有（kV）：3.15、6.3、10.5、37、115、230、345、525系统各元件的额定电压如何确定：发电机母线比额定电压高5%。

东北电力大学大三电气工程自动化专业电力系统分析考试试卷及参考答案2

东北电力大学电力系统分析考试试卷及参考答案2一、单项选择题（5’）1.输电线路反映线路带电时绝缘介质中产生泄漏电流及导线附近空气游离而产生的有功功率损失的是( )。

A、电阻B、电感C、电导D、电容答案：C2.元件首末端两点电压的数值差叫做( )。

A、功率损耗B、电压损耗C、电压降落D、电压偏移答案：B3.我国规定农村电网允许电压偏移范围为：( )A、±5%B、±7%C、-10%～+5%D、-10%～+7.5%答案：D4.理想同步发电机定子有( )。

A、静止的三相绕组a,b,cB、旋转的相线绕组a,b,cC、励磁绕组fD、纵轴阻尼绕组D答案：A5.开式电力网的潮流计算方法适用于( )的潮流计算。

A、主干网B、配电网C、输电网络D、次级输电网络答案：B6.( )既是唯一的有功功率电源，又是基本的无功功率电源A、变压器B、发电机C、电动机D、静态补偿器答案：B7.对于大型网络，常采用( )的调压方式。

A、逆调压B、顺调压C、常调压D、不调压答案：A8.对于小型网络，常采用( )的调压方式。

A、逆调压B、顺调压C、常调压D、不调压答案：B9.电力系统静态稳定是指电力系统在某一运行方式下受到一个( )后，能否恢复到它原来运行状态的能力。

A、冲击B、小干扰C、大干扰D、故障答案：B10.直流输电系统的关键设备是( )。

A、升压设备B、换流设备C、传输设备D、保护设备答案：B11.对于中型网络，常采用( )的调压方式。

A、逆调压B、顺调压C、常调压D、不调压答案：C二、多项选择题（5’）1.降低网损的技术措施包括( )。

A、现场调查法B、标准调查法C、财务报表法D、流程图法答案：ABCD2.在同一时间内，电力网损耗电量占供电量的百分比，称为( )_。

A、电力网的损耗率B、损耗C、网损率D、线损率答案：ACD3.电力系统不对称故障包括( )。

A、单相接地短路B、三相短路C、两相短路接地D、单相断开答案：ACD4.电力系统稳定性的干扰是指( )。

电力系统分析考试题含参考答案

电力系统分析考试题含参考答案一、选择题（每题5分，共25分）1. 电力系统中，描述电压、电流随时间变化的函数称为（）。

A. 电压函数B. 电流函数C. 电压电流函数D. 微分方程答案：C2. 在电力系统中，为了提高系统的稳定性，通常采用（）。

A. 增大输电线路的电阻B. 增大发电机的电抗C. 提高系统的电压等级D. 增加系统的负载答案：C3. 电力系统中的无功功率主要由（）产生。

A. 同步电机B. 感应电机C. 变压器D. 电容器答案：A4. 在电力系统分析中，常用的潮流计算方法有（）。

A. 高斯消元法B. 牛顿-拉夫森法C. 矩阵求逆法D. 以上都是答案：D5. 电力系统短路计算的主要目的是（）。

A. 确定系统的稳定性B. 确定系统的电压等级C. 校验设备的承受能力D. 确定系统的无功需求答案：C二、填空题（每题5分，共25分）6. 电力系统中，描述电压、电流随时间变化的函数称为_________。

答案：电压电流函数7. 电力系统的稳定性主要取决于系统的_________和_________。

答案：电压等级、无功功率8. 在电力系统中，常用的潮流计算方法有_________、_________和_________。

答案：高斯消元法、牛顿-拉夫森法、矩阵求逆法9. 电力系统短路计算的主要目的是_________。

答案：校验设备的承受能力三、简答题（每题10分，共30分）10. 请简述电力系统分析的主要任务。

答案：电力系统分析的主要任务包括潮流计算、短路计算、稳定性分析、无功优化等。

潮流计算是为了确定电力系统中各节点的电压和功率分布；短路计算是为了校验系统在发生短路时设备的承受能力；稳定性分析是为了保证电力系统在运行过程中具有良好的稳定性；无功优化是为了在满足系统稳定性的前提下，经济地配置无功功率资源，提高系统的电压水平。

11. 请简述电力系统中的有功功率和无功功率的作用。

答案：有功功率主要用于完成电力系统的功率传输，满足用户的电力需求；无功功率主要用于维持电力系统的电压水平，提高系统的稳定性。

电力系统分析题库+答案

电力系统分析题库+答案一、单选题（共40题，每题1分，共40分）1、变压器的电阻RT,主要决定于哪一个实验数据（一）。

A、ΔP0SB、$UK%$C、$10%D、$APk$正确答案：D2、（一）电网采用中性点不直接接地方式。

A、35kV及以下$B、$35kV及以上$C、$11OkV及以下$D、$11OkV及以上正确答案：A3、电力系统的横向故障指的是（一）oA、$过载B、$断线故障$C、$系统振荡$D、短路故障$正确答案：D4、中性点经消弧线圈接地，一般实践中采用（—）。

A、$全补偿$B、$短路点不同，补偿形式不同C、欠补偿$D、$过补偿$正确答案：D5、当故障切除时间（一）极限切除时间，系统具有暂态稳定性。

A、$不确定B、$小于$C、$相等$D、大于$正确答案：B6、架空输电线路三相导线之间的几何平均距离越大，其单位长度的电抗A、越大$B、$越小$C、$不变$D、$不确定正确答案：A7、当发电设备发生偶然性事故时，为维持系统正常供电，频率不受影响,这种备用是(—)。

A、$国民经济备用B、负荷备用$C、$事故备用$D、$检修备用$正确答案：C8、电容器并联在系统中，它发出的无功功率与并联处的电压(—)。

A、$平方成正比$B、$立方成正比$C、$无关D、一次方成正比$正确答案：A9、三相短路的附加电抗等于(—)oA、$负序电抗并联零序电抗B、$负序电抗$C、0$D、$负序电抗串联零序电抗$正确答案：C10、三相导线水平布置，相邻导线间的的距离为6米，几何均距为(一)。

A、6m$B、$10.39m$C^$7.56m$D、$12m正确答案：C11、某电厂中由两台型号相同IOoMW的汽轮机组，调差系数为4,机组满载时的频率为49.5Hz,发电厂的功率为IOONM时的频率为(_____ )。

A、$50Hz$B、$50.05HzC^51Hz$D、$50.5Hz$正确答案：D12、我国电力系统的额定频率为（—）。

电力系统分析2001级考研考题

课程名称：电力系统分析使用班级：电自2001级规定答题时间 2 小时第1/4 页一、回答问题：（共50分）1、等值电路中S为三相功率时，V、I、z和y代表的数值分别是“线”还是“相”值？（4分）2、电力系统三相电路分析中用标幺制时，基准值的选取有几个任意给定量？为什么？（5分）3、实际系统在什么情况下采用恒定电势源数学模型？本身具有什么特性？（5分）4、在电力系统中产生短路冲击电流的条件是什么？（5分）5、为什么在用计算机对某网络初次进行潮流计算时往往是要调潮流？而并非任何情况下只一次送入初始值算出结果就行呢？要考虑什么条件？各变量是如何划分的？哪些可调？哪些不可调？（6分）6、若想提高电力系统暂态稳定性所要考虑的基本原则是什么？提高电力系统静态稳定性呢？（6分）课程名称：电力系统分析使用班级：电自2001级规定答题时间 2 小时第2/4 页7、在同步发电机出口发生三相短路时，为什么用次暂态和暂态电势来分析、计算短路电流？是否可只用Eq来分析、计算短路电流？为什么？（6分）8、某架空线π型等值电路，阻抗为R+jX，对地导纳为两个jB/2，始端电压为V1，末端电压为V2，始端流入阻抗的功率为P1+jQ1，试分析该线路对外何时为容性元件？何时为感性元件？（6分）9、某三个节点的环网，①节点为电源节点且电压给定，而②③节点为负荷节点且功率已知，若用手算潮流要求达到一定的精度，请给出计算的步骤。

（7分）二、简算：（共20分）1、某单机—无限大系统E′=138KV，U=115KV，X I=79.35Ω，取U B=115KV，S B=100MV A时，T J =6.5S，δ0=300，P0=100MW，短路时α=30弧度/秒2，求：XⅡ=？（6分）课程名称：电力系统分析使用班级：电自2001级规定答题时间 2 小时第3/4 页2、简单系统如图，发电机保持Eq不变，运行规程要求K P值不得小于15%，问：允许发电机输出的最大功率为多少？（6分）3、某系统如图所示，f点发生三相短路，求：极限切除角δcm=？（8分）三、计算下列各题：（共30分）1、在某A、B联合系统中，A系统有：发电机K AG1=500MW/Hz，K AG2=400MW/Hz，负荷K AD=100MW/Hz，B系统有：K B=800MW/Hz；正常运行时A系统G1满载，G2未满载，f=49.8Hz，联络线功率P AB=100MW，联络线突然开断后，G1差25MW满载，问：f A=?，f B=?（10分）课程名称：电力系统分析使用班级：电自2001级规定答题时间 2 小时第4/4 页2、空载系统中ｆ点a相接地短路，求：1）接地电流有名值Iƒ″=？2）T2中性点电压有名值V T2N=？（10分）3、求上一题中的其他有名值如下：（10分）1）T1中性点电压V T1N=？2）f点左侧B相线路中电流I B=？3）M点B相电流I MB=？。

电力系统分析题库(附答案)

电力系统分析题库（附答案）一、单选题（共56题，每题1分，共56分）1.某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。

A、0.0294B、0.0286C、0.03D、0.05正确答案：D2.采用分裂导线可以实现(____)。

A、增大电阻B、增大电抗C、减小电抗D、减小电纳正确答案：C3.输电线路等效电路中消耗无功功率的是电抗和(____)。

A、电流B、电阻C、电导D、电纳正确答案：D4.500kV系统中性点运行方式经常采用(____)。

A、直接接地B、不接地C、经电抗接地D、经电阻接地正确答案：A5.以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为(____)。

A、发电网B、输电网C、配电网D、以上都对正确答案：B6.事故备用一般约为最大负荷的(____)，但不得小于系统中最大机组容量。

A、5%-7%;B、2%-5%;C、5%-10%D、4%-5%;正确答案：C7.下面能够提高三相短路情况下电力系统并列运行暂态稳定性的一组措施是(____)。

A、快速切除故障、变压器中性点经小电阻接地、发电机装设强励装置B、快速切除故障、快速关闭汽轮发电机气门、线路装设重合闸C、快速切除故障、快速关闭汽轮发电机气门、变压器中性点经小电阻接地D、快速切除故障、线路装设重合闸、变压器中性点经小电阻接地正确答案：B8.(____)电网采用中性点直接接地方式A、35kV及以下B、35kV及以上C、110kV及以下D、110kV及以上正确答案：D9.一般线路的平均额定电压比线路的额定电压高(____)。

A、0.075B、0.05C、0D、0.1正确答案：B10.关于短路故障时正序电压、负序电压和零序电压的分布，下述说法中正确的是(____)。

A、故障处正序电压、负序电压和零序电压均最高B、发电机机端正序电压、负序电压、零序电压均为最高C、发电机机端正序电压最高、短路点负序电压和零序电压最高D、发电机中性点负序电压和零序电压最高.正序电压最低正确答案：C11.中性点不直接接地系统发生单相接地时，可继续运行最多不超过(____)。

东北电力大学复试笔试电力系统分析内部资料

一、填空题1、输电线路的电气参数是指、、、。

2、所谓“电压降落”是指输电线首端和末端电压的之差。

“电压偏移”是指输电线某点的实际电压和额定电压的之差。

3、由无限大电源供电的系统，发生三相短路时，其短路电流包含分量和分量，短路电流的最大瞬时值又叫，它出现在短路后约个周波左右，当频率等于50HZ时，这个时间应为秒左右。

4、标么值是指和的比值。

5、所谓“短路”是指，在三相系统中短路的基本形式有、、、。

6、电力系统中的有功功率电源是，无功功率电源是、、、。

7、电力系统的中性点接地方式有、、。

8、电力网的接线方式通常按供电可靠性分为接线和接线。

9、架空线路是由、、、、构成。

10、电力系统的调压措施有、、、。

11、电力系统的中性点接地方式有、、。

12、某变压器铭牌上标示电压为220±2×2.5%，它共有个分接头，各分接头电压分别为、、、、。

二、简答题1、电力系统运行的特点和要求是什么？2、我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？3、电力系统为什么不采用一个统一的电压等级，而要设置多级电压？4、导线型号LGJ-300/40中各字母和数字代表什么？5、电力系统的一次调频、二次调频和三次调频有什么区别？6、什么是电压损耗、电压降落、电压偏移？7、电网互连的优缺点是什么？8、电力系统采用分裂导线有何作用？简要解释基本原理。

9、什么是电晕现象，它和输电线路的哪个参数有关？10、我国中性点接地方式有几种？为什么110KV以上电网采用中性点直接接地？110KV以下电网采用中性点不接地方式？11、架空输电线路为什么要进行换位？12、影响电压的因素有哪些？13、在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？14、为什么牛顿-拉普逊法对初值的要求比较严？15、电力系统中枢点电压管理有什么要求？16、简述四种调压措施的基本调压原理。

17、何谓逆调压、顺调压、常调压？18、电力系统采用串联电容有何作用？简要解释基本原理。

电力系统分析试题答案（完整试题）

电⼒系统分析试题答案（完整试题）⾃测题（⼀）⼀电⼒系统的基本知识⼀、单项选择题（下⾯每个⼩题的四个选项中，只有⼀个是正确的，请你在答题区填⼊正确答案的序号，每⼩题 2.5分，共50分）1、对电⼒系统的基本要求是（）。

A、保证对⽤户的供电可靠性和电能质量，提⾼电⼒系统运⾏的经济性，减少对环境的不良影响；B、保证对⽤户的供电可靠性和电能质量；C、保证对⽤户的供电可靠性，提⾼系统运⾏的经济性；D保证对⽤户的供电可靠性。

2、停电有可能导致⼈员伤亡或主要⽣产设备损坏的⽤户的⽤电设备属于（）。

A、⼀级负荷；B、⼆级负荷；C、三级负荷；D、特级负荷3、对于供电可靠性，下述说法中正确的是（）。

A、所有负荷都应当做到在任何情况下不中断供电；B、⼀级和⼆级负荷应当在任何情况下不中断供电；C、除⼀级负荷不允许中断供电外，其它负荷随时可以中断供电；D—级负荷在任何情况下都不允许中断供电、⼆级负荷应尽可能不停电、三级负荷可以根据系统运⾏情况随时停电。

4、衡量电能质量的技术指标是（）A、电压偏移、频率偏移、⽹损率; B 、电压偏移、频率偏移、电压畸变率；D、⼚⽤电率、⽹损率、C、⼚⽤电率、燃料消耗率、⽹损率;电压畸变率5、⽤于电能远距离输送的线路称为（A、配电线路；B、直配线路;C、输电线路；D、输配电线路。

6、关于变压器，下述说法中错误的是（A、对电压进⾏变化，升⾼电压满⾜⼤容量远距离输电的需要,降低电压满⾜⽤电的需求;B、变压器不仅可以对电压⼤⼩进⾏变换，也可以对功率⼤⼩进⾏变换;C、当变压器原边绕组与发电机直接相连时（发电⼚升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同;D变压器的副边绕组额定电压⼀般应为⽤电设备额定电压的 1.1倍。

7、衡量电⼒系统运⾏经济性的主要指标是（A、燃料消耗率、⼚⽤电率、⽹损率; 、燃料消耗率、建设投资、⽹损率;C⽹损率、建设投资、电压畸变率; 、⽹损率、占地⾯积、建设投资。

《电力系统分析》第一次作业答案

《电力系统分析》第一次作业答案《电力系统分析》第一次作业答案一、单项选择题。

本大题共22个小题，每小题2.0 分，共44.0分。

在每小题给出的选项中，只有一项是符合题目要求的。

1.发电机的额定电压与网络的额定电压为同一等级时，发电机的额定电压规定比网络的额定电压（）( A )A.高5％B.高10％C.低5％D.低10％2.变压器一次绕组的作用相当于用电设备，其额定电压与网络的额定电压相等。

但直接与发电机联接时，其额定电压与发电机的额定电压相比（）。

( D )A.高5％B.低5％C.低10％D.相等3.在（）情况下，不适宜用调节变压器变比的方式升高电压，这样做有可能会引起系统其它节点电压下降。

( C )A.有功充足B.有功不足C.无功不足D.无功充足4.在发电机容量允许的情况下二次调整可以实现（）。

A.二次调整B.一次调整C.无差调节D.有差调节5.频率的一次调整不能实现（）。

( B )A.二次调整B.一次调整C.无差调节D.有差调节6.采用逆调压方式的中枢点电压，在最大负荷时较线路的额定电压（）。

( D )A.高2%~5%B.相等C.高2.5%D.高5%7.系统单位调节功率K表示在计及发电机组和负荷的调节效应时，引起频率单位变化的负荷变化量。

K的数值越（），负荷增减引起的频率变化就越（），频率也就越（）。

（）( C )A.小小稳定B.大大稳定C.大小稳定D.大小不稳定8.把中枢点电压保持在较线路额定电压高2%-5%的数值，不必随负荷变化来调整中枢点电压，这种调压方式称为（）A.逆调压B.顺调压C.常调压D.以上都不对9.( B )A. AB. BC. CD. D10.( B )A. AB. BC. CD. D11.( B )A. AB. BC. CD. D12.( D )A. AB. BC. CD. D13.A. AB. BC. CD. D14. ( C )A. AB. BC. CD. D15. ( B )A. AB. BC. CD. D16. ( A )A. AB. BC. CD. D17. ( C )A. AB. BC. CD. D18.A. AB. BC. CD. D19.( C )A. AB. BC. CD. D20.( C )A. AB. BC. CD. D21.( B )A. AB. BC. CD. D22.( D )A. AB. BC. CD. D二、多项选择题。

东北电力大学电力系统分析2001级考题2

1 东北电力学院考试试卷课程名称：电力系统使用班级：电自01级规定答题时间 2 小时第1/3 张密封线（密封线内不要答题）一、填空（15分）1、构成电力系统的四个主要部分是。

（4分）2、对电力系统运行的三个基本要求是。

（3分）3、电力系统计算中的阻抗是几相的参数？。

（1分）4、电力系统频率的调整主要是调节。

（1分）5、若将降压变压器作为升压变压器使用，会使二次侧电压因为。

（2分）6、当无功功率流过电阻时是否会产生有功损耗？因为。

（2分）二、简答（共20分）1、在潮流计算中PQ 分解法与牛顿—拉夫逊法的异同是什么？二者各自的应用条件是什么？(10分)2、写出AB 相短路接地故障f (A,B)点的序分量边界条件及画出复合序网。

(10分)三、简算（共40分）1、某均一网如图所示，求出该网的功率分点并将该网分解成辐射网。

（10分）A10+j8MV A2、某网络如图，将变压器用等值模型表示后画出该网等值电路，并写出对应的节点导纳矩阵。

（10分）23、系统如图，f 点A 相接地短路，画出变压器两侧电流相量图。

（10分）Y 0/△—34、正序节点阻抗矩阵如图，节点2三相短路时，短路电流I f2″=？此时节点3的电压U 3=？（10分） j10 j7 j6.4j7 j9.6 j6j6.4 j6 j7.4四、计算及分析（共25分）1、某线路长120km ，单位长度阻抗为z 1=0.1+j0.4Ω，b 1=2.8 x 10-6 S/km ，线路空载且始端电压为230KV ，求：（1）计及电纳（2）不计电纳，末端电压U 2=？并进行分析，结果说明了什么问题？（10分）2、系统如图，f 点发生短路时，同一点的各种类型短路中哪种故障短路电流最大？为什么？（15分）Xd″=X2 X T =0.5Xd″。

电力系统分析试题含参考答案

作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是中性点直接接地。

3．输电线路的电气参数包括电抗、电导、电纳和电阻。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路额定电压的数值差。

5．电力系统的潮流分布一般是用各节点的电压和功率表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的频率。

7．复合故障一般是指某一时刻在电力系统二个及以上地方发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为零。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将提高（改善）系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

电力系统分析练习题(附参考答案)

电力系统分析练习题（附参考答案）一、单选题（共100题，每题1分，共100分）1、系统中有功功率不足，会造成( )。

A、电压水平上升；B、频率下降。

C、电压水平下降；正确答案：B2、电力系统潮流计算中变压器采用型等值电路，而不采用T型等值电路的原因是（）。

A、采用B、采用C、采用采用D、采用采用正确答案：C3、通常有载调压变压器的可调抽头在变压器的哪一侧？( )A、高压侧B、两侧C、低压侧D、不一定正确答案：A4、对电力系统运行的基本要求是：A、在安全前提下，保证质量，力求经济；B、在安全前提下，力求经济，保证质量。

C、在优质前提下，保证安全，力求经济；D、在经济前提下，保证安全，力求优质；正确答案：A5、分裂导线的电抗比普通钢芯铝绞线的电抗A、小B、相等C、不确定D、大正确答案：A6、系统发生单接地短路故障时，复合序网的连接方式为（）A、正序、负序并联、零序网开路B、正序、负序、零序串联C、零序、负序并联，正序开路D、正序、零序并联、负序开路正确答案：B7、在电力系统的下列接线方式中，属于有备用接线的是（）A、单回路链式接线B、单回路放射式接线C、单回路干线式D、两端供电网正确答案：D8、当系统频率发生变化后，发电厂依据调度员命令增减负荷，属于频率的（）调整A、四次B、三次C、二次D、一次正确答案：C9、在下面给出的各组电压中，完全属于电力系统额定电压的一组是（）。

A、500kv、220kv、110kv、35kv、10kv。

B、500kv、230kv、121kv、37kv、10.5kv；C、525kv、242kv、121kv、38.5kv、11kv；D、525kv、230kv、115kv、37kv、10.5kv；正确答案：A10、输电线路单位长度的电阻主要决定于（）A、材料和对地高度B、电晕损耗和电压C、几何均距和半径D、材料和粗细正确答案：D11、不计短路回路电阻时，短路冲击电流取得最大值的条件是（）。
