Si衬底LED芯片制造和封装技术
发光二极管LED典型工艺流程
发光二极管LED典型工艺流程
1.衬底选择
LED的衬底通常使用为硅(Si)或氮化镓(GaN)材料。
硅衬底主要用于制造低功率LED，而氮化镓衬底则用于制造高功率LED。
2.外延片生长
外延片生长是制造LED的核心步骤。
在这一步骤中，通过化学气相沉积(CVD)、分子束外延(MBE)或金属有机气相外延(MOCVD)等技术，将稀薄的GaN材料沉积在衬底上。
3.择优薄化
将生长完成的外延片剥离出衬底，通常使用化学机械研磨(CMP)或机械研磨等方法进行择优薄化，以减少缺陷密度并提高材料质量。
4.P型和N型掺杂
将外延片分别进行P型和N型掺杂。
通常使用离子注入或金属有机分解(MOCVD)等技术，在外延片表面扩散掺入P型或N型材料。
5.调制层和电极制备
在外延片上制备调制层和金属电极，调制层通常采用P型和N型材料的多层结构，金属电极则用于连接LED芯片和外界电源。
6.光刻和蚀刻
使用光刻技术对调制层进行图案化处理，以定义出LED芯片中发光区域。
然后使用干法或湿法蚀刻技术将不需要的材料去除，保留发光区域。
7.透明电极制备
制备透明导电氧化锡(ATO)或氧化锌(ZnO)等透明电极材料，并通过蚀刻或镀膜等方法将其覆盖在LED芯片的发光区域上。
8.金属电极制备
制备金属电极，通常使用电镀或蒸镀技术在LED芯片的非发光区域上形成金属电极，以提供电流输入和输出。
9.封装和封装后处理
将制备好的LED芯片进行封装，通常使用环氧树脂或硅胶等材料进行封装。
然后进行焊接、焊盘修整、完全固化等封装后处理步骤，以确保LED芯片的性能和可靠性。

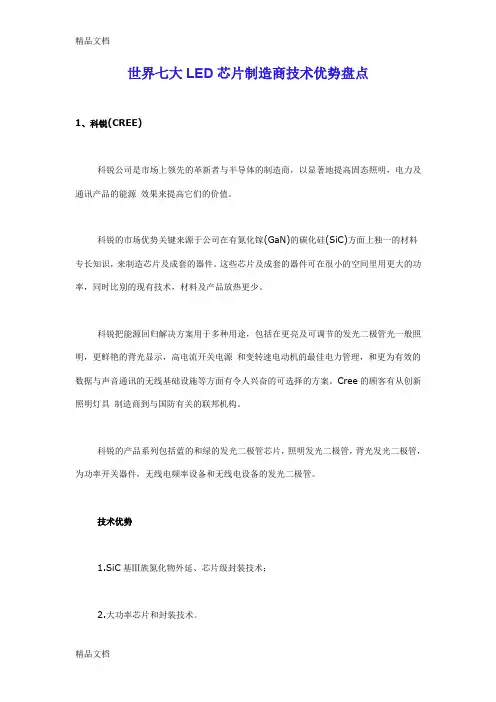

(整理)世界七大LED芯片制造商技术优势盘点.
世界七大LED芯片制造商技术优势盘点1、科锐(CREE)科锐公司是市场上领先的革新者与半导体的制造商，以显著地提高固态照明，电力及通讯产品的能源效果来提高它们的价值。
科锐的市场优势关键来源于公司在有氮化镓(GaN)的碳化硅(SiC)方面上独一的材料专长知识，来制造芯片及成套的器件。
这些芯片及成套的器件可在很小的空间里用更大的功率，同时比别的现有技术，材料及产品放热更少。
科锐把能源回归解决方案用于多种用途，包括在更亮及可调节的发光二极管光一般照明，更鲜艳的背光显示，高电流开关电源和变转速电动机的最佳电力管理，和更为有效的数据与声音通讯的无线基础设施等方面有令人兴奋的可选择的方案。
Cree的顾客有从创新照明灯具制造商到与国防有关的联邦机构。
科锐的产品系列包括蓝的和绿的发光二极管芯片，照明发光二极管，背光发光二极管，为功率开关器件，无线电频率设备和无线电设备的发光二极管。
技术优势1.SiC基Ⅲ族氮化物外延、芯片级封装技术；2.大功率芯片和封装技术。
2008-2009年企业状况2008年，科锐公司实现了年收入25%的增长，达到4.93亿美元，其中LED 产品销售收入为4.15亿美元，占总收入的84%。
并购INTRINSIC和COTCO以及对市场营销环节的投入使销售管理费用较2007年增长了44%；由于对两公司的并购带来的隐性资产折旧使财务报表中相应费用较2007年增长了3倍多。
科锐将其业绩增长归于它制定实施的战略要点：XLamp LED的销售较2007年增长140%，成功并购LLF和华刚等，且达到预计的收益目标，通过分销渠道的零配件销售翻番，以及通过在亚洲的扩产，主要包括将XLamp的生产转移至中国，大大降低了生产成本。
对技术加大投资，实现了业内最优秀的研发报告结果••161流明每瓦的白光功率LE D的同时，科锐还扩大了其产品的应用范围。
2008年，科锐(Cree)针对美国的校园及主要街道，设计和安装了以节能和降低维护费用为主的照明系统，为今后在室内外普通照明市场的发展奠定了基矗其赞助及参与的照明工程包括：LED城市、LED工作场所和LED大学。
三种LED衬底比较
对于制作LED芯片来说，衬底材料的选用是首要考虑的问题。
应该采用哪种合适的衬底，需要根据设备和LED器件的要求进行选择。
目前市面上一般有三种材料可作为衬底：·蓝宝石（Al2O3）·硅 (Si)碳化硅（SiC）[/url]蓝宝石衬底通常，GaN基材料和器件的外延层主要生长在蓝宝石衬底上。
蓝宝石衬底有许多的优点：首先，蓝宝石衬底的生产技术成熟、器件质量较好；其次，蓝宝石的稳定性很好，能够运用在高温生长过程中；最后，蓝宝石的机械强度高，易于处理和清洗。
因此，大多数工艺一般都以蓝宝石作为衬底。
图1示例了使用蓝宝石衬底做成的LED芯片。
图1 蓝宝石作为衬底的LED芯片使用蓝宝石作为衬底也存在一些问题，例如晶格失配和热应力失配，这会在外延层中产生大量缺陷，同时给后续的器件加工工艺造成困难。
蓝宝石是一种绝缘体，常温下的电阻率大于1011Ω·cm，在这种情况下无法制作垂直结构的器件；通常只在外延层上表面制作n型和p型电极（如图1所示）。
在上表面制作两个电极，造成了有效发光面积减少，同时增加了器件制造中的光刻和刻蚀工艺过程，结果使材料利用率降低、成本增加。
由于P型GaN掺杂困难，当前普遍采用在p型GaN上制备金属透明电极的方法，使电流扩散，以达到均匀发光的目的。
但是金属透明电极一般要吸收约30%~40%的光，同时GaN基材料的化学性能稳定、机械强度较高，不容易对其进行刻蚀，因此在刻蚀过程中需要较好的设备，这将会增加生产成本。
蓝宝石的硬度非常高，在自然材料中其硬度仅次于金刚石，但是在LED器件的制作过程中却需要对它进行减薄和切割（从400nm减到100nm左右）。
添置完成减薄和切割工艺的设备又要增加一笔较大的投资。
蓝宝石的导热性能不是很好（在100℃约为25W/（m·K））。
因此在使用LED器件时，会传导出大量的热量；特别是对面积较大的大功率器件，导热性能是一个非常重要的考虑因素。

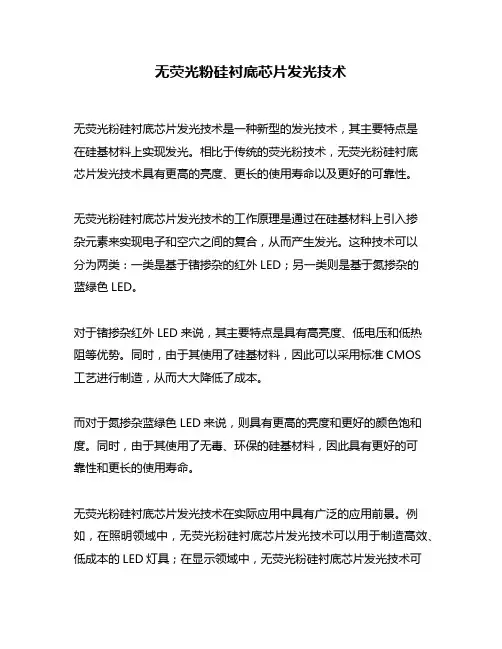

无荧光粉硅衬底芯片发光技术
无荧光粉硅衬底芯片发光技术
无荧光粉硅衬底芯片发光技术是一种新型的发光技术，其主要特点是
在硅基材料上实现发光。
相比于传统的荧光粉技术，无荧光粉硅衬底
芯片发光技术具有更高的亮度、更长的使用寿命以及更好的可靠性。
无荧光粉硅衬底芯片发光技术的工作原理是通过在硅基材料上引入掺
杂元素来实现电子和空穴之间的复合，从而产生发光。
这种技术可以
分为两类：一类是基于锗掺杂的红外LED；另一类则是基于氮掺杂的
蓝绿色LED。
对于锗掺杂红外LED来说，其主要特点是具有高亮度、低电压和低热
阻等优势。
同时，由于其使用了硅基材料，因此可以采用标准CMOS
工艺进行制造，从而大大降低了成本。
而对于氮掺杂蓝绿色LED来说，则具有更高的亮度和更好的颜色饱和度。
同时，由于其使用了无毒、环保的硅基材料，因此具有更好的可
靠性和更长的使用寿命。
无荧光粉硅衬底芯片发光技术在实际应用中具有广泛的应用前景。
例如，在照明领域中，无荧光粉硅衬底芯片发光技术可以用于制造高效、低成本的LED灯具；在显示领域中，无荧光粉硅衬底芯片发光技术可
以用于制造高清晰度、高亮度的显示器件。
总之，无荧光粉硅衬底芯片发光技术是一种新型的发光技术，其具有更高的亮度、更长的使用寿命以及更好的可靠性。
在未来，这种技术将会得到广泛的应用，并为人们带来更加美好的生活体验。
LED芯片制作流程
LED芯片制作流程引言LED（Light Emitting Diode）芯片是一种能够将电能转化为可见光的电子器件。
随着LED技术的不断发展，LED芯片已成为照明、显示和通信等领域的重要组成部分。
本文将介绍LED芯片制作的流程，从材料准备、晶片制备、封装和测试等方面进行详细的说明。
材料准备LED芯片制作的第一步是准备所需的材料。
以下是常见的LED芯片制作所需材料：1.衬底材料：LED芯片通常以蓝宝石或硅基片作为衬底材料。
2.外延材料：外延材料是在衬底上生长的材料，通常为GaAs（镓砷化镓）或InP（磷化铟）。
3.掺杂剂：为了调节LED芯片的发光功率和光谱特性，需要添加适量的掺杂剂，如硅、锌、镁等。
4.金属线：用于提供电流给LED芯片的金属线，通常为金或铜线。
5.光学材料：用于封装LED芯片的透明材料，如环氧树脂或硅胶。
晶片制备外延生长外延生长是制作LED芯片的关键步骤之一。
外延生长是指在衬底材料上生长外延材料。
这一过程通常通过分子束外延（MBE）或金属有机化学气相沉积（MOCVD）等方法进行。
1.清洗衬底：首先，将衬底材料进行清洗，以确保表面干净，无杂质。
2.磊晶：在清洗后的衬底表面，通过外源原子束或气相反应的方式，使外延材料逐层生长在衬底上，形成结晶的外延层。
晶圆加工在外延层生长完毕后，需要对晶圆进行加工和处理，以制作成最终的LED芯片。
1.剥离：将衬底材料从外延层上剥离，通常采用机械剥离或化学剥离的方法。
2.制造PN结：在外延层上通过掺杂剂添加，形成PN结，即正负电荷的结合面。
3.打孔：通过化学腐蚀或机械打孔等方式，形成电极接触孔。
4.极性标记：在晶圆上标记正负极性。
封装为了保护晶片并提供适当的电气和光学性能，LED芯片需要进行封装。
1.胶水应用：将LED晶片粘贴在塑料或金属基底上，并使用胶水固定。
2.金属线焊接：使用金属线将LED芯片的电极与封装基底连接。
3.导光板安装：安装导光板，以提高光的效果，并引导光线发射。
LED芯片的制造工艺流程
刚才谈到在晶圆上的不同位置抽取九个点做参数测试，对于不符合相关要求的晶圆片作另外处理，这些晶圆片是不能直接用来做LED方片，也就不做任何分检了，直接卖给客户了，也就是目前市场上的LED大圆片（但是大圆片里也有好东西，如方片）。
LED芯片的制造工艺流程 外延生长的基本原理是：在一块加热至适当温度的衬底基片（主要有蓝宝石和、SiC、Si）上，气态物质InGaAlP有控制的输送到衬底表面，生长出特定单晶薄膜。目前LED外延片生长技术主要采用有机金属化学气相沉积方法。
MOCVD介绍：
金属有机物化学气相淀积（Metal-Organic Chemical Vapor Deposition，简称 MOCVD）， 1968年由美国洛克威尔公司提出来的一项制备化合物半导体单品薄膜的新技术。该设备集精密机械、半导体材料、真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有发展前途的专用设备之一。
1、 主要对电压、波长、亮度进行测试，能符合正常出货标准参数的晶圆片再继续做下一步的操作，如果这九点测试不符合相关要求的晶圆片，就放在一边另外处理。
2、 晶圆切割成芯片后，100%的目检（VI/VC），操作者要使用放大30倍数的显微镜下进行目测。
3、 接着使用全自动分类机根据不同的电压，波长，亮度的预测参数对芯片进行全自动化挑选、测试和分类。
LED芯片的制造工艺流程：
半导体衬底—集成电路工艺技术
半导体衬底—集成电路工艺技术半导体衬底是集成电路工艺技术中非常重要的一个环节，它相当于集成电路的基础材料，承载着芯片的各种功能。
在集成电路工艺中，半导体衬底起到了支撑和隔离的作用，保证了芯片的稳定性和可靠性。
本文将从半导体衬底的材料、制备和表面处理等方面，详细介绍半导体衬底在集成电路工艺技术中的重要性。
首先，半导体衬底的选择对集成电路的性能和可靠性有着重要影响。
常见的半导体衬底材料有硅(Si)和镓砷(GaAs)等，它们具有良好的导电性和半导体特性。
硅作为最常用的半导体材料，其价格低廉、晶体质量好、热稳定性和刻蚀性能较强，被广泛用于集成电路制造。
而镓砷则在高频器件和光电器件中表现出较强的优势。
其次，半导体衬底的制备工艺对芯片性能的影响也是不可忽视的。
制备半导体衬底的工艺主要包括晶体生长和衬底切片。
晶体生长通常有单晶生长和多晶生长两种方式，其中单晶生长技术可以制备出较高质量的单晶硅。
而衬底切片是将大块的单晶硅或其他材料切割成薄片，以满足集成电路制造的要求。
此外，半导体衬底的表面处理也是集成电路工艺中的关键步骤之一、半导体衬底的表面处理主要包括清洗、刻蚀和涂覆等工艺。
清洗可以去除衬底表面的杂质和污染物，保证表面的纯度；刻蚀可以改善衬底的表面形貌和平整度，提高集成电路的器件性能；涂覆则是将各种功能材料覆盖在衬底表面，制作出具有特定功能的结构和元件。
最后，随着集成电路工艺的不断发展和进步，半导体衬底的制备和工艺技术也在不断创新和完善。
例如，目前已经提出了一种新型的衬底材料，绝缘体衬底。
绝缘体衬底具有较低的电阻率和较好的绝缘性能，可以用于制备低功耗和高速的集成电路。
此外，还有一些新型的半导体材料，如碳化硅和氮化镓等，也被广泛应用于集成电路的制造。
总之，半导体衬底在集成电路工艺技术中起着至关重要的作用。
它不仅是芯片的基础材料，还承载着芯片的各种功能和性能。
通过选择合适的材料、优化制备工艺和表面处理技术，可以提高集成电路的性能和可靠性。
LED生产工艺及封装步骤
LED生产工艺及封装步骤LED（Light Emitting Diode）是一种半导体器件，能够将电能转化为光能的能量转换器。
LED的生产工艺及封装步骤是一个复杂的过程，下面将详细介绍LED的生产工艺及封装步骤。
1.衬底选材LED的衬底选材通常采用氮化镓（GaN）材料。
GaN材料具有优良的导电性和热特性，能够满足LED工作时需要的高温和高电流。
2.薄膜生长在衬底上生长多个层次的半导体材料薄膜。
通常包括衬底的缺陷层、n型导电层、活性层和p型导电层。
这些薄膜的顺序和厚度会影响LED的电性能和光性能。
3.芯片制备将薄膜衬底切割成小块，形成独立的LED芯片。
每个芯片都要经过电性能测试和光性能测试，以确保符合要求。
4.金属电极制备在LED芯片上制备金属电极。
金属电极一般是由金属薄膜或金属线制成，用于引出电流和控制电池的正负极性。
5.封装材料选择在LED芯片上方涂覆一层透明的封装材料。
这种封装材料通常选择有机树脂或硅胶，能够保护LED芯片并提高光的折射率，提高光的输出效率。
6.色温和亮度校正根据需要，对LED的色温和亮度进行校正。
通过调整封装材料的混合比例和制造工艺，可以使LED发出不同颜色和亮度的光。
7.封装将LED芯片放置在封装材料内，利用封装设备将封装材料固化。
这一步骤可以选择多种封装方式，如晶粒封装、敞口封装和有灯泡的封装等。
8.电性能测试对封装好的LED进行电性能测试，包括电压、电流、电阻和功率等参数的测量。
确保封装后的LED与设计要求一致，并具有稳定的电性能。
9.光性能测试对封装好的LED进行光性能测试，包括颜色、亮度、发光角度和光衰等参数的测量。
确保封装后的LED具有稳定的光性能，并满足应用需求。
10.温度老化测试将封装好的LED放置在高温环境中进行老化测试。
通过长时间高温老化测试，可以评估LED的长期稳定性和寿命，并提前筛选出潜在的缺陷。
11.出货检验对符合要求的LED进行出货检验，保证质量和性能的一致性。
led 芯片 材料体系
led 芯片材料体系LED（Light Emitting Diode）芯片是LED产品的核心部分，它通过半导体材料的能级跃迁来产生光。
LED芯片的材料体系主要包括以下几种：1. 硅基材料（Si-based）：硅（Si）是最早被用于LED制造的材料之一，但由于其发光效率相对较低，目前主要用于低功率的LED应用，如指示灯。
2. 镓氮化物基材料（GaN-based）：氮化镓（GaN）是制造蓝光LED的主要材料，因为它具有较高的击穿电压、良好的热稳定性和较宽的带隙。
蓝光LED可以通过与其他半导体材料结合形成量子阱结构来产生其他颜色的光，例如通过与砷化镓（GaAs）结合产生绿光，与铟镓磷（InGaP）结合产生黄光。
3. 磷化镓基材料（GaP-based）：磷化镓（GaP）及其合金用于制造黄绿色、绿色到红色范围的LED。
4. 砷化镓基材料（GaAs-based）：砷化镓（GaAs）常用于制造红光和红外线LED。
5. 铟镓氮化物基材料（InGaN-based）：铟镓氮化物（InGaN）合金被用于制造高效率的蓝光和绿光LED。
6. 铝镓氮化物基材料（AlGaN-based）：铝镓氮化物（AlGaN）合金可以产生紫外和深紫外光，常用于特殊应用，如UV固化、消毒等。
7. 复合材料：为了得到更广泛的光谱范围，研究者们开发了多种复合材料，如多元合金化镓氮化物（GaN-based alloys）。
LED芯片的设计和制造涉及到多种材料和工艺的结合，包括晶体生长、加工、封装等。
不同的材料体系具有不同的电学、热学和光学特性，因此选择合适的材料体系对于实现LED芯片的高效率、高稳定性和低成本生产至关重要。
随着技术的不断进步，新材料和新技术的开发也在持续进行中，以满足不断增长的市场需求。
LED灯珠生产流程介绍
LED灯珠生产流程介绍1.LED芯片生产LED芯片是LED灯珠的核心部件，其生产通常包括以下几个步骤：（1）选择衬底材料：常见的有蓝宝石（Sapphire）和硅（Silicon）等。
（2）外延生长：将特定材料按照一定的工艺参数进行化学气相外延在衬底上生长出LED外延片。
（3）切割与明亮化：将外延片切割成小块，进行去背面处理和化学腐蚀等工艺，以提高光的亮度和均匀度。
（4）金属电极沉积：在外延片的两侧分别沉积金属电极，以便后续封装时与其他元件连接。
2.基板制备基板是LED芯片的承载平台，常见的基板材料有金属基板和陶瓷基板。
基板制备的过程通常包括以下几个步骤：（1）选择基板材料：根据应用需求选择合适的金属或陶瓷材料。
（2）打磨与切割：对基板进行打磨和切割，以获得所需大小和平整度。
（3）涂覆导热胶：在基板上涂覆导热胶，用于提高LED芯片的散热性能。
（4）极化：通过电化学或热极化方法对基板进行极化处理，以提高LED芯片性能。
3.封装封装是将LED芯片和其他元件组装在一起，形成LED灯珠的过程。
封装过程通常包括以下几个步骤：（1）分选：将生产好的LED芯片按照亮度和颜色进行分类分选。
（2）胶水涂布：在基板上涂布导热胶或封装胶，用于固定LED芯片和其他元件。
（3）焊接：通过焊接技术将LED芯片与基板上的金属电极连接在一起。
（4）封装：将LED芯片、基板和其他元件一起封装在透明的封装材料中，形成完整的LED灯珠。
（5）测试与筛选：对封装好的LED灯珠进行电学和光学测试，筛选出质量合格的产品。
（6）包装与贮存：将合格的LED灯珠进行包装，并进行贮存和出售。
以上是LED灯珠生产的主要流程，其中涉及到了LED芯片生产、基板制备和封装等多个环节。
随着LED技术的不断发展和创新，LED灯珠生产过程也在不断优化和改进，以提高LED灯珠的亮度、效率和可靠性。
Si衬底LED芯片制造和封装技术
Si衬底LED芯片制造和封装技术引言1993年世界上第一只GaN基蓝色led问世以来，LED制造技术的发展令人瞩目。
目前国际上商品化的GaN基LED均是在蓝宝石衬底或SiC衬底上制造的。
但蓝宝石由于硬度高、导电性和导热性差等原因，对后期器件加工和应用带来很多不便，SiC同样存在硬度高且成本昂贵的不足之处，而价格相对便宜的si衬底由于有着优良的导热导电性能和成熟的器件加工工艺等优势因此Si衬底GaN基LED制造技术受到业界的普遍关注。
目前日本日亚公司垄断了蓝宝石衬底上GaN基LED专利技术，美国CREE公司垄断了SiC衬底上GaN基LED专利技术。
因此，研发其他衬底上的GaN基LED生产技术成为国际上的一个热点。
1Si衬底LED芯片制造1.1技术路线在si衬底上生长GaN，制作LED蓝光芯片。
工艺流程：在si衬底上生长AlN缓冲层一生长n型GaN-生长InGaN多量子阱发光层-生长P型AlGaN层-生长p型GaN层-键合带Ag反光层并形成p型欧姆接触电极一剥离衬底并去除缓冲层一制作n型掺si层的欧姆接触电极一合金―钝化一划片一测试一包装。
1.2主要制造工艺si衬底GaN基LED芯片结构图见图1。
图1si 衬底GaN 基LED 芯片结构图从结构图中看出，si 衬底芯片为倒装薄膜结构，从下至上依次为背面Au 电极、si 基板、粘接金属、金属反射镜(P 欧姆电极)GaN 外延层、粗化表面和Au 电极。
这种结构芯片电流垂直分布，衬底热导率高，可靠性高；发光层背面为金属反射镜，表面有粗化结构，取光效率高。
1.3关键技术及创新性用Si 作GaN 发光二极管衬底，虽然使LED 的制造成本大大降低，也解决了专利垄断问题，然而与蓝宝石和SiC 相比，在Si 衬底上生长GaN 更为困难，因为这两者之间的热失配和晶格失配更大，si 与GaN 的热膨胀系数差别也将导致GaN 膜出现龟裂，晶格常数差会在GaN 外延层中造成高的位错密度；另外si 衬底LED 还可能因为si 与GaN 之问有0.5v 的异质势垒而使开启电压升高以及晶体完整性差造成P 型掺杂效率低，导致串联电阻增大，还有si 吸收可见光会降低LED 的外量子效率。
LED生产工艺及封装技术(生产步骤)
LED生产工艺及封装技术(生产步骤)LED生产工艺及封装技术（生产步骤）一、生产工艺1.工艺：a) 清洗：采用超声波清洗PCB或LED支架，并烘干。
b) 装架：在LED管芯（大圆片）底部电极备上银胶后进行扩张，将扩张后的管芯（大圆片）安置在刺晶台上，在显微镜下用刺晶笔将管芯一个一个安装在PCB或LED支架相应的焊盘上，随后进行烧结使银胶固化。
c)压焊：用铝丝或金丝焊机将电极连接到LED管芯上，以作电流注入的引线。
LED直接安装在PCB上的，一般采用铝丝焊机。
（制作白光TOP-LED需要金线焊机）d)封装：通过点胶，用环氧将LED管芯和焊线保护起来。
在PCB 板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。
这道工序还将承担点荧光粉（白光LED）的任务。
e)焊接：如果背光源是采用SMD-LED或其它已封装的LED，则在装配工艺之前，需要将LED焊接到PCB板上。
f)切膜：用冲床模切背光源所需的各种扩散膜、反光膜等。
g)装配：根据图纸要求，将背光源的各种材料手工安装正确的位置。
h)测试：检查背光源光电参数及出光均匀性是否良好。
包装：将成品按要求包装、入库。
二、封装工艺1. LED的封装的任务是将外引线连接到LED芯片的电极上，同时保护好LED芯片，并且起到提高光取出效率的作用。
关键工序有装架、压焊、封装。
2. LED封装形式LED封装形式可以说是五花八门，主要根据不同的应用场合采用相应的外形尺寸，散热对策和出光效果。
LED按封装形式分类有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED等。
3. LED封装工艺流程4．封装工艺说明1.芯片检验镜检：材料表面是否有机械损伤及麻点麻坑（lockhill）芯片尺寸及电极大小是否符合工艺要求电极图案是否完整2.扩片由于LED芯片在划片后依然排列紧密间距很小（约0.1mm），不利于后工序的操作。
硅光芯片封装工艺
硅光芯片封装工艺硅光芯片封装工艺是现代电子技术中至关重要的一环。
它是将制造好的硅光芯片进行封装，以保护芯片的完整性和稳定性，同时方便与其他电子设备的连接和使用。
在封装过程中，还需要考虑散热、防尘、电磁屏蔽等因素，以确保芯片的正常工作和长寿命。
硅光芯片封装工艺的核心步骤主要包括：芯片测试、胶水涂布、金线连接、封装尺寸确定、焊盘制作、封装、测试等。
首先，在芯片测试阶段，需要对芯片进行电性能测试和可靠性测试，以确保芯片质量。
然后，在胶水涂布阶段，通过涂布胶水将芯片粘贴在封装底座上，以增加芯片的强度和稳定性。
接下来是金线连接阶段。
这一步是将芯片上的电极与封装底座上的引脚连接起来，通常使用金线进行连接。
金线连接的质量直接影响到芯片的工作效果和可靠性。
然后，在封装尺寸确定阶段，根据芯片的尺寸和功能需求，确定封装底座的尺寸和形状，以便与其他设备的连接和使用。
在焊盘制作阶段，需要在封装底座上制作焊盘，以便于将封装好的芯片与其他电子设备焊接在一起。
焊盘的制作需要考虑焊接工艺和焊接质量，以确保焊接的牢固和稳定性。
最后，在封装阶段，将芯片和封装底座组装在一起，并进行封装密封，以保护芯片不受外界环境的干扰和损坏。
封装完成后，还需要进行测试，以确保芯片的正常工作和可靠性。
测试过程中需要考虑的因素包括电性能测试、温度测试、湿度测试等。
只有通过严格的测试，才能确保封装好的芯片符合设计要求，并能够稳定可靠地工作。
硅光芯片封装工艺是一项复杂而关键的工艺，它直接影响到芯片的质量和性能。
通过合理的工艺流程和严格的质量控制，可以确保封装好的芯片具有良好的可靠性和稳定性，进而推动电子技术的发展和应用。
LED芯片制程介绍
LED芯片制程介绍LED（Light Emitting Diode）即发光二极管，是一种利用固体半导体材料发生辐射而产生光的半导体器件。
LED芯片制程指的是制造LED芯片所经历的工艺流程和步骤。
一、材料准备LED芯片制程的第一步是准备半导体材料。
通常使用的半导体材料是氮化镓（GaN）和化合物半导体材料，如AlGaInP和AlInGaP等。
这些材料具有较高的载流子迁移率和较高的能隙，可以提高LED芯片的效率。
二、晶圆制备晶圆是制造LED芯片的基板，其上面生长了多个薄膜层。
晶圆通常由蓝宝石、硅碳化物或蓝宝石上覆盖硅衬底制成。
制备晶圆的关键步骤包括抛光、清洗和薄膜生长。
三、薄膜生长薄膜生长是LED芯片制程的重要环节。
常用的薄膜生长方法有金属有机化学气相沉积（MOCVD）、分子束外延（MBE）和气相外延（VPE）等。
这些方法通过在晶圆上沉积一层层的半导体材料来构建LED元件的结构。
四、掺杂掺杂是LED芯片制程中实现n型和p型区域的关键步骤。
通过使用杂质元素（如锌、镓和硅等）将n型或p型材料掺杂进半导体晶体中，可以改变半导体的导电性质。
掺杂一般通过离子注入、热扩散或金属有机化学气相沉积等方法实现。
五、制备电极和金属层制备电极和金属层是为LED芯片提供电流和保护的步骤。
通过在芯片上部署金属电极，可以为LED提供电流输入和输出。
常用的电极材料有金、银和铝等。
此外，还要在芯片上添加金属层用于保护和反射光。
六、切割晶圆在制程的最后阶段，需要将生长好的晶圆切割成多个独立的LED芯片。
可采用切割锯或激光脉冲来实现。
切割晶圆可以根据需要得到各种尺寸和形状的LED芯片。
七、测试和分选最后，需要对切割好的LED芯片进行测试和分选。
测试可以通过电流-电压特性、发光亮度和颜色参数等来确保芯片的性能。
而分选则是根据测试结果将芯片分成不同的亮度等级和颜色等级。
总结：LED芯片制程经历了材料准备、晶圆制备、薄膜生长、掺杂、制备电极和金属层、切割晶圆以及测试和分选等多个步骤。
LED生产工艺及封装步骤
LED生产工艺及封装步骤LED（Light Emitting Diode）是一种能够将电能转化为光能的半导体器件。
它具有高亮度、低功耗、长寿命、快速响应等优点，被广泛应用于照明、显示屏、指示灯等领域。
LED的生产工艺及封装步骤主要包括晶圆制备、芯片制造、封装、测试和排序等环节。
首先，LED的生产工艺开始于晶圆的制备。
晶圆是LED芯片的基板，一般采用蓝宝石、石英等材料制成。
制备晶圆的过程包括原料处理、晶体生长、切割和抛光等步骤。
原料处理将原材料进行洗净、熔化、过滤等处理，以去除杂质。
晶体生长以Czochralski法或外延法等技术，在预定条件下，将洗净的原料熔化，通过晶体生长炉将制成的晶体拉伸成晶圆。
接下来，晶圆通过切割机进行切割，并进行表面抛光，使其获得平整光滑的表面。
接下来，进行LED芯片制造。
芯片制造包括光掺杂、金属化、蚀刻等步骤。
光掺杂是将原有的晶圆表面与掺杂剂加热，使得表面材料发生电子位的偏移，从而改变材料的光学性质。
金属化是在芯片表面涂覆金或镀上金属，形成电极，以便与外部电路连接。
蚀刻是通过化学蚀刻将多余的材料去除，使芯片保留所需的区域。
蚀刻过程中需要根据芯片的结构，分别保留或去除不同的材料。
接下来是LED的封装步骤。
封装是将芯片安装在支架上，以及保护芯片并提供电气连接的过程。
封装的主要步骤包括支架焊接、球形焊料印刷、球形焊料回流、膠囊封装和引脚焊接等。
支架焊接是将装有芯片的支架放置在用于连接芯片和外部电路的环氧胶点上，通过加热使其与支架结合。
球形焊料印刷是将导电粘性胶原料印刷在芯片的焊盘上，用于引出芯片的电极，形成球状焊料。
球形焊料回流是通过加热使球形焊料熔化，与外部电路焊接。
膠囊封装是将芯片置于草莓型膠囊中，以保护芯片不受外界环境的影响。
引脚焊接是将膠囊的引脚与外部电路连接。
然后进行测试和排序。
测试是将封装好的LED进行电性能测试，包括亮度、色温、色纯度等参数。
测试合格的LED进行排序，按照亮度、色温等要求进行分类，为后续应用提供符合要求的产品。
led衬底 外延片 芯片的关系
led衬底外延片芯片的关系LED（Light Emitting Diode）是一种半导体器件，具有自发光特性。
在LED的制造过程中，涉及到三个关键部分：LED衬底、外延片和芯片。
它们之间的关系如下所述。
LED衬底是LED器件的基础，它提供了生长LED晶体的基础材料。
衬底通常由硅（Si）或蓝宝石（Sapphire）等材料制成。
硅衬底是最常用的材料，因为硅材料成本低廉且易于加工。
而蓝宝石衬底由于其优异的热导性能和光透过率，被广泛应用于高功率LED器件。
外延片是在LED衬底上生长的一层薄膜材料。
外延片的材料通常是镓化铝（AlGaN）或磷化铟镓（InGaP），这些材料具有较高的光电转换效率。
外延片的生长过程通过化学气相沉积（CVD）或分子束外延（MBE）等技术来实现。
外延片的厚度决定了LED的发光效果和电流扩散性能。
芯片是LED器件的核心部分，也称为LED晶片。
它是由多个外延片组成的，每个外延片上都有正极和负极的电极。
当电流通过芯片时，外延片中的半导体材料发生电子和空穴的复合，产生光子发射，从而实现LED的发光。
芯片的制造过程包括选择合适的外延片材料、切割和镀金等工艺。
LED衬底、外延片和芯片之间的关系可以类比为“房子”的建造过程。
衬底相当于建房的地基，提供了稳定的支撑；外延片相当于房子的墙体，决定了房子的外观和性能；而芯片则相当于房子的内部构造和装饰，决定了房子的功能和价值。
LED衬底、外延片和芯片的选择和制备对于LED器件的性能有着重要影响。
不同的材料和工艺可以实现不同颜色、亮度和效率的LED。
例如，使用蓝宝石衬底和AlGaN外延片可以制备出蓝光LED；使用硅衬底和InGaP外延片可以制备出红光LED。
此外，优化外延片和芯片的结构和工艺，可以提高LED的亮度、色彩纯度和发光效率。
LED衬底、外延片和芯片是LED器件制造过程中不可或缺的三个组成部分。
它们之间的关系密切，相互作用，共同决定了LED器件的性能和品质。
无荧光粉硅衬底芯片发光技术
无荧光粉硅衬底芯片发光技术1. 引言无荧光粉硅衬底芯片发光技术是近年来在LED照明行业中受到广泛关注的重要技术之一。
随着对环境友好、能源高效的要求增加，无荧光粉硅衬底芯片发光技术成为了替代传统荧光粉技术的有力选择。
本文将深入探讨无荧光粉硅衬底芯片发光技术的原理、特点及应用。
2. 技术原理无荧光粉硅衬底芯片发光技术是基于硅基发光二极管（LED）原理发展起来的。
硅基LED利用硅材料的光学特性，在硅基衬底上外延生长蓝色、绿色、红色等不同波长的发光材料，通过电流的注入和复合激发发出不同颜色的光线。
在传统的LED照明中，常使用荧光粉来实现光线的转换，将蓝光或紫光转化为其他颜色的光线。
然而，荧光粉存在发光效率低、容易衰减、发光波长不稳定等问题。
相比之下，无荧光粉硅衬底芯片发光技术通过直接在硅基衬底上外延生长发光材料，可以避免荧光粉带来的问题，并具有以下特点：•高发光效率：由于无荧光粉的存在，引导光线直接从硅衬底中透出，减少光线的损耗，使发光效率大大提高。
•高色纯度：荧光粉会造成颜色偏差，而无荧光粉技术可以实现更准确的色彩还原，提供更鲜艳、纯净的光线。
•长寿命：荧光粉容易衰减，导致光源寿命缩短，而无荧光粉技术可以避免这个问题，使光源寿命更长。
•良好的稳定性：使用无荧光粉技术制造的硅衬底芯片具有优良的稳定性和可靠性，适用于各种应用场景。
3. 技术应用无荧光粉硅衬底芯片发光技术在照明行业中有广泛应用，并且在其他领域也有较大的潜力。
3.1 照明应用无荧光粉硅衬底芯片发光技术可以用于室内照明、户外照明以及各种特殊照明场景。
相比传统LED照明，无荧光粉技术可以提供更舒适、更自然的光线，减少眩光和视觉疲劳，提高照明品质。
3.2 显示器应用无荧光粉硅衬底芯片发光技术可以应用于各种显示器中，如平板电视、电脑显示器、手机屏幕等。
由于无荧光粉技术可以提供更准确的色彩还原，显示效果更好，色彩更鲜艳。
3.3 汽车照明应用无荧光粉硅衬底芯片发光技术在汽车照明领域也有很大的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
