《电气安装预算实例》课件
商业建筑电气安装预算实例
总结词
规模大、要求高
详细描述
商业建筑的电气安装预算需要考虑的内容也非常多，包括商业建筑的规模、用途、电气 设计、施工材料、人工费用等。由于商业建筑的规模较大，需要的电缆、电线、配电箱 、灯具、开关、插座等的数量和规格都很大，预算需要考虑各种细节，如施工难度、工
期等。此外，商业建筑的电气安装还需要考虑消防、安防等方面的要求。
《电气安装预算实例》ppt课件
contents
目录
• 引言 • 电气安装预算基础知识 • 电气安装预算实例分析 • 电气安装预算的优化和管理 • 结论
01
引言
目的和背景
介绍电气安装预算的 基本概念和重要性
简要介绍ppt课件的 主要内容和结构
阐述本ppt课件的目 的和目标受众
电气安装预算的重要性
合理分配资源
根据工程需要，合理分配人力 、物力和财力资源，确保资源
的有效利用。
加强电气安装预算管理的方法
建立健全预算管理体系
建立完善的预算管理体系，明确各部门职责 ，确保预算管理的有效实施。
定期进行预算评估和调整
定期对电气安装工程的预算进行评估和调整 ，确保预算的合理性和准确性。
加强预算执行监控
对预算执行情况进行实时监控，及时发现和 解决预算偏差问题。
04
电气安装预算的优化和管理
优化电气安装预算的措施
制定合理的预算方案
根据电气安装工程的实际情况 ，制定科学、合理的预算方案 ，确保预算的准确性和可行性
。
优化材料采购
通过市场调研和供应商比较， 选择性价比高的材料，降低采 购成本。
提高施工效率
采用先进的施工技术和设备， 提高施工效率，缩短工期，降 低工程成本。

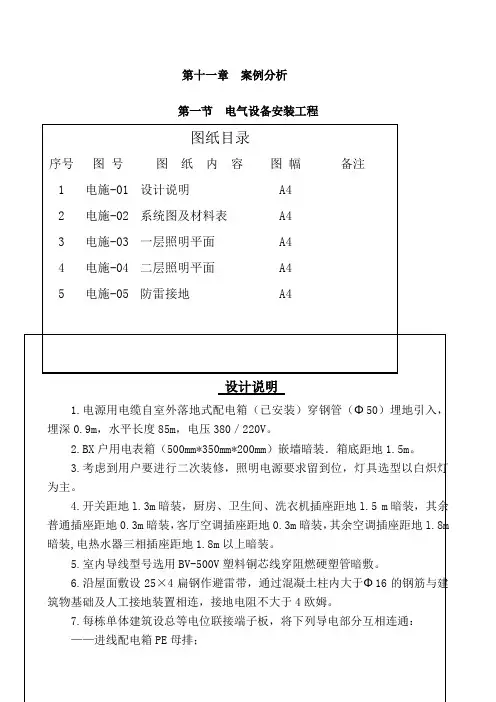

电气案例分析广西造价员安装培训课件
第十一章案例分析第一节电气设备安装工程——人用设施的金属管道，如上、下水、热力、煤气等管道； ——建筑物钢筋金属结构； ——人工接地装置； ——天线．通讯等弱电设备；卫生间作局部等电位联结，沿卫生间四周墙内或地板内暗敷一圈镀锌扁钢，与地面内钢筋网、墙内钢筋网、房内金属管道、金属构件连通。
等电位做法详标准图集02D501-2。
8.利用二层圈梁两条纵筋作均压环焊接。
材料表序号 符号名称 型号规格 单位 数量 备注 1 用户开关箱 BX 个 2暗装2 白炽灯 40W/220V 个 吸顶安装3 半圆球吸顶灯 40W/220V 个 吸顶安装4 镜前壁灯5W/220V个 镜上方壁装5 二三极普通暗插座 10A/250V 个6 二三极防水插座 10A/250V 个7 厨房带开关插座10A/250V个 8 三相电热水器插座 16A/500V个 9 空调插座 10A/250V 个 9 单联单控开关 10A/250V 个 10 双联单控开关 10A/250V 个 11 三联单控开关 10A/250V 个 12 轻触延时开关 10A/250V 个 13 单联双控开关 10A/250V 个 14排气扇20W/220V个BV-500 2*2.5 PVC-20 WC 、CC n1 一层照明 A 相 一层厨卫插座 BV-500 3*4 PVC-25 WC 、CC n2 B 相 一层空调插座 BV-500 3*4 PVC-25 WC 、CC n3 C 相 二层照明 BV-500 2*2.5 PVC-20 WC 、CC n4 A 相 二层空调插座 BV-500 3*4 PVC-25 WC 、CC n6 C 相 一二层插座 BV-500 3*4 PVC-25 WC 、FC n5 B 相 电热水器插座 BV-500 4*4 PVC-32 WC 、CC n7三相 BX 15KV备用A 相 vv-1KV 4*10 G50wh 3*10（40）图别2008-D08 电施图号一层照明平面工程代号XX小区C型别墅图名工程名称0304图 别 2008-D08电施 图 号二层照明平面 工程代号 XX 小区C 型别墅 图 名 工程名称05图 别 2008-D08 电施 图 号防雷接地 工程代号 XX 小区C 型别墅 图 名 工程名称XX小区C型别墅工程量计算式（电气安装工程）工程量计算式工程名称：XX小区C型别墅序号项目名称及规格单位计算式计算值准备数据层高:3.0m, 楼板厚度120mm.1 进户电缆VV-1KV-4*10土方挖填清单工程量m 85.0（水平净长）85.0 电缆清单工程量m （→85.0+↑(0.9+0.2箱底距地面)+ ↑(0.9+1.5) ）*2根177.0电缆定额工程量m (清单量+预留量)*弛度系数:（ (88.5+2.0+2.0)*(1+2.5%) ）*2根189.68 埋管工程量m 同电缆清单工程量177.0 土方挖填定额工程量M3 (D+2*0.3)HL=(0.05*2+2*0.3)*0.9*85.0 两管共沟53.332 电缆头个2个*回路 43 用户开关箱500*350 台 2 24 白炽灯个(一楼:4个+二楼:5个)*2套185 半圆球吸顶灯个(一楼:4个+二楼:4个)*2套166 镜前壁灯个(一楼:1个+二楼:2个)*2套 67 单联单控开关个(一楼:6个+二楼:6个)*2套白炽灯及吸顶灯128 三联单控开关个(一楼:1个+二楼:2个)*2套卫生间 69 单联双控开关个(一楼:1个+二楼:1个)*2套楼梯 410 二三极普通暗插座个(一楼:6个+二楼:12个)*2套3611 二三极防水插座个(一楼:1个+二楼:2个) *2套 612 厨房带开关插座个(一楼:3个)*2套 613 三相电热水器插座个(二楼:1个)*2套 214 空调插座个(一楼:1个+二楼:4个) *2套1015 排气扇台(一楼:1个+二楼:2个)*2套卫生间 616 阻燃硬塑管PVC20 m 2套*(∑) 272.46n1回路PC20-2线m ↑配电箱(3.0-1.5-0.35-0.06板厚)+↓开关(3.0-1.3-0.06)*5+镜灯和风扇(3.0-0.06-2.5)*2+→4.52+4.24+3.12+0.8+1.0+2.86+2.31+0.62+4.27+3.87+1.57+2.03+3.57+0.93+4.7+0.6251.2n1回路PC20-3线m 双控开关↓(3.0-0.06-1.3)+ ↑(0.06+1.3)+ →3.31+4.1410.45n1回路PC20-4线卫生间三联开关↓(3.0-0.06-1.3)+ →0.7 2.3467.43n4回路PC20-2线↑(3.0-0.06-1.5-0.35+1.58+1.11)一层+3.0+↓开关(3.0-1.3-0.06)*7+镜灯和风扇(3.0-0.06-2.5)*4+ →1.18+3.91+3.30+1.14+1.27+2.92+1.32+2.30+4.31+2.95+1.93+3.20+1.40+1.21+3.50+2.90+2.07+4.25+2.35n4回路PC20-3线 2.19 [7-9轴南卧室开关] 2.19n4回路PC20-4线 1.38+1.24 卫生间开关 2.62 17 阻燃硬塑管PVC25 m 2套*(∑) 294.12n5回路PC25-3线m 一层:84.98↓配电箱(1.5+0.06)+ ↑插座(0.06+0.3)*6 +↑上二层: 3.0+ →1.43+2.17+2.15+4.48+5.53+2.87+1.54+2.67二层:+ ↑插座(0.06+0.3)*10 +卫厨插座(0.06+1.5)*5+ →3.47+4.36+3.72+3.42 +2.32+ 4.97+2.26+2.20+3.83+4.41+2.56+3.62+2.8818.73n2回路PC25-3线m ↓配电箱(1.5+0.06)+ ↑卫厨插座(0.06+1.5)*4+ →1.54+5.95+1.23+0.87+1.34n3回路PC25-3线m ↓配电箱(1.5+0.06)+ ↑插座(0.06+0.3)*1 + →10.128.20n6回路PC25-3线一层:配电箱↑(3.0-0.06-1.5-0.35)+ →2.2633.23+二层: ↑插座(0.06+1.5)*4 + →2.36+9.44+3.83+8.0118 阻燃硬塑管PVC32 m 2套*(∑) 8.268.26n7回路PC32-4线m ↑配电箱(3.0-0.06-1.5-0.35)+ ↑卫插座(0.06+1.5)*1 +→1.09+4.5219 BV-2.5mm2铜塑线m590.04 清单工程量m 利用阻燃硬塑管PVC20的数据:2套*[2线*(51.2+67.43)+3线*(10.45+2.19)+4线*(2.34 +2.62)]593.44 定额工程量m 清单工程量+入箱预留量:590.04+2线*(0.35+0.5)*2回路20 BV-4.0mm2铜塑线清单工程量利用阻燃硬塑管PVC25和PVC32的数据:2套*(3线*294.12+4线*8.26)1830.8 定额工程量m 清单工程量+入箱预留量:1830.8+3线*(0.35+0.5)*4回路1841.0 21 防雷接地避雷装置清单工程量项 1 1 定额工程量屋面避雷带m 25×4扁钢:周(16.8+14.7)*2+中16.8-0.24+↑(1.1女儿墙高+0.15)*2端+梯:(2.4+3.0) *2+ ↓(2.6-1.1-0.15)94.21避雷引下线m (6.0+1.1 +0.15+1.0深)*4处33.0断接卡子套 4 4 接地网m 建筑轮廓外伸2.0米:(16.8+2.0*2+14.7+2.0*2)*2+2.0*4接引下线87.0角钢接地极套16 16 总等电位联结端子板MEB套 1 1 接地线∑81.6 MEB线40×4镀锌扁钢m 连配电箱:(1.5-0.3)*2连引下线:0.3*2+(8.4+2.4)*2根24.6LEB线40×4镀锌扁钢一楼: →(1.5+2.4)*2*2套二楼:+ →(2.6+2.4)*2*2套+(3.0+1.9)*2*2套+↑0.3*657.0卫生间等电位联结LEB 套 6 622 利用圈梁作均压环m （16.8+14.7）*2 63.022 1KV以下送配电系统调试系统1 123 接地网调试系统1 1XX小区C型别墅电气工程工程招标控制价招标控制价(小写)：43954.29（元）(大写)：肆万叁仟玖佰伍拾肆元贰角玖分招标人: 工程造价咨询人:(单位盖章) (单位资质专用章)法定代表人或其授权人：法定代表人或其授权人：(签字或盖章) (签字或盖章)编制人: 复核人：（造价人员签字盖专用章）（造价工程师签字盖专用章）编制时间：2009-2-11 复核时间：总说明工程名称:××小区C型别墅电气工程编制说明1、工程概况：一栋别墅,建筑面积为487.5平方米，二层，层高3.0米,总高度8.6米,桩基础,上人屋面.本期工程范围:电气安装工程(不含弱电)。
208217安装工程造价员电气实例精解
2根穿PC16，3根穿PC20，4~6根穿PC25。
五、设备选择及安装方式 1 各层配电箱，除一层配电间明装外，其他均为暗装；安
装高度为底边距地1.5m。 2 照明开关、插座均为暗设，除注明者外，均为250V，
10A，插座均为底边距地0.3m，开关底边距地1.3m，距门框 0.2m。 3 出口标志灯在门上方安装时，底边距门框0.2m；若门上 无法安装时，在门旁墙上安装，顶距吊顶50mm；
安装工程造价员培训 －建筑电气施工图的识图与工程量计算
安装工程造价员培训
建筑电气施工图的识读
<一>、基础知识：
1．常用电线：
⑴ 裸导线：一般为架空线路的主体，输送电能。
① 裸单线：TY 铜质圆单线 线
LY 铝质圆单
② 裸绞线：TJ 铜绞线 LJ 铝绞线
LGJ 钢芯铝绞线
⑵ 绝缘电线
④ 线路敷设方式：绝缘子布线、管子布线、 线槽布线、电缆布线等 ⑤ 照明设备器具的布置：安装高度及平面 位置 ⑥ 接地防雷情况
⑶ 识读脉络： 进户线 — 总配电箱 — 干线 — 分配电
箱 — 支线 — 用电设备
<二>、电气施工图识读案例
1 常用电气施工图介绍
1.1 设计说明
设计说明一般是一套电气施工图的第一张图纸， 主要包括：（1） 工程概况;（2） 设计依据;（3） 设计范围;（4） 供配电设计;（5） 照明设计;（6） 线路敷设;（7） 设备安装;（8） 防雷接地;（9） 弱 电系统;（10） 施工注意事项。
2．电缆： 多芯导线
在电路中起着输送和分配电能的作用
电缆的组成：线芯、绝缘层、保护层
电缆按用途可分为：
⑴ 电力电缆：用来输送和分配大功率电能
电气安装预算实例.ppt
该建筑电气照明设计说明如下。
（1）电源线架空引人，沿2层地板穿管敷设。进户线 重复接地，按地电阻≤10Ω。
（2）配电箱Mx1—l型：长×宽×厚＝35mrn ×40mm×25mm，配电箱MX2－2型：长×宽×高 =500mm×400mm×125mm。
（3）安装高度：配电箱1.4m、跷板开关1.3m、插座 1.8m．
（3）其他技术要求 进户线旁有一接地符号，并有R≤10Ω的标
2021注/9/1，5 表明进户线要接地，接地电阻不得大于10Ω．
10
2．总配电箱 （l）总配电箱的型号和内部组成 进户线首先进人总 配电箱。总配电箱在2层，型号为XXB01－3。总配 电箱内装DT6—15A型三相四线制电度表一块；三相 自动开关l个、型号为DZ12－60／3型；2层分配电 箱也在总配电箱内．因此在总配电箱中还装中单相 电度表3块，型号为DD28－2A；单相自动开关3个， 型号为DZ12－60／1型。 (2)计算功率、计算电流及功率因素 供电线路计算总 功率为5.64W(符号为Pjs),计算电流为9.5A(符号为 Ijs),功率因素cos∮=0.9 3.分配电箱 （1）分配电箱的设置 整个系统共有9个配电箱。每个 单元每个楼层都配置一个分配电箱。一单元2层分配 电箱和总配电箱在一起。
说明 链吊安装 管吊安装 吸壁安装 线吊安装 嵌入式安装 白炽灯 荧光灯 汞灯 钠灯
8
2021/9/15
9
二、阅图实例练习
如图6－8所示是一栋3层3个单元的塔民住宅楼的电气照 明系统图。如图6－9所示为该楼一单元2层的电气照明平面 E］。现我们以此为例，利用前面学过的关于施工图方面的 知识进行阅图练习．
另一条干线引到二单元2层配电箱供二单元用电。该 干线标注为Bx500V（3×2.5）GG∮15—DA，表明 该干线由3根铜芯橡胶绝缘线组成；导线截面积为 2．5mm2；敷设方式穿管暗敷；管径为15mm，管 材为焊接钢管；敷设部位为沿地板敷设。
安装工程造价员电气实例精解2
户处做重复接地，并与防雷接地共用接地极。
❖ 六、电话、宽带(kuān dài)系统
❖1 箱，再引至各个用户点；
❖2 型号见系统图。
第二十六页，共80页。
❖ 七、共用天线电视系统
❖1 再分配到各用户分网；
❖2 见系统图。
❖ 八、其他
❖
施工中应与土建密切配合，做好预留、预埋工作，
严格按照国家有关规范、标准施工，未尽事宜在图纸
地装置中的金属件均应镀锌。
第十九页，共80页。
❖ 识读一套电气施工图，应首先(shǒuxiān) 仔细阅读
❖ 设计说明，通过阅读，可以了解到工程的概 况、施工所涉及到的内容、设计的依据、施 工中的注意事项以及在图纸中未能表达清楚 的事宜。
❖ 下面的例子是某公寓的电气设计说明，通 过它来初步了解电气施工图的设计说明。
第二十页，共80页。
第十页，共80页。
4、线路敷设方式代号： TC：用电线管敷设 SC：用焊接(hànjiē)钢管敷设 SR：用金属线槽敷设 CT：用桥架敷设 PC：用硬塑料管敷设 PEC：用半硬塑料管敷设
第十一页，共80页。
5、线路敷设部位代号：
WE：沿墙明敷
WC：沿墙暗敷
CE：沿顶棚(dǐngpéng)明敷
CC：沿顶棚(dǐngpéng)暗敷
第二十二页，共80页。
❖2
❖ 低压配电干线选用铜芯交联聚乙烯绝缘电缆
（YJV）穿钢管埋地或沿墙敷设；支干线、支线选用 铜芯电线（BV）穿钢管沿建筑物墙、地面、顶板暗敷 设。
❖ 四、照明部分
❖1
❖2
❖3
的
插座均采用安全型插座。
❖4
(qìjù)的安装高度详见主要设备材料表。
安装工程造价员电气案例分析结合实例讲解
❖ 5 本工程接地形式采用TN—C—S系统，电源在进 户处做重复接地，并与防雷接地共用接地极。
❖ 六、电话、宽带系统
❖ 1 电话电缆由室外穿管埋地引入首层的电话组线 箱，再引至各个用户点；
❖ 2 电话系统的管线、出线盒均为暗设，管线规格 型号见系统图。
❖ 七、共用天线电视系统
❖ 1 电视电缆由室外穿管埋地引入首层的电视前端箱， 再分配到各用户分网；
❖3
16以上主筋通长焊
接作引下线，间距不大于25m。引下线位置详见防雷平面图。
外墙引下线在室外地面下1m处引出与室外接地线焊接。
❖
❖ 4 接地极：接地装置利用地基梁的钢筋，要求所 有地基梁的两根主筋均应与引下线焊接。
❖ 5 建筑物四角的外墙引下线在距室外地面上0.5m 处设测试卡子，防雷接地与其他电气接地采用统一 接地装置，其总接地电阻应不大于1Ω。施工完成 后实测接地电阻，不能满足要求时，增加人工接地 极。
电缆按绝缘层可分为：
油浸纸绝缘
Z
橡皮绝缘 塑料绝缘
X V、Y
⑷ 电缆附件
电缆终端头：电缆与配电箱的连接处
一根电缆两个电缆头
电缆中间头：用于电缆的延长，隔250m设一个
3．母线：
⑴ 软母线：用于35kV以上的高压配电装置中
⑵ 硬母线：用于高低压配电所 TMY：硬铜母线 LMY：硬铝母线
4、线路敷设方式代号： TC：用电线管敷设 SC：用焊接钢管敷设 SR：用金属线槽敷设 CT：用桥架敷设 PC：用硬塑料管敷设 PEC：用半硬塑料管敷设
❖ 2 线路敷设
❖ 低压配电干线选用铜芯交联聚乙烯绝缘电缆 （YJV）穿钢管埋地或沿墙敷设；支干线、支线选 用铜芯电线（BV）穿钢管沿建筑物墙、地面、顶板 暗敷设。
造价员培训(第二章 电气设备安装工程)PPT课件
• 3.照明工程：能转换为光能的电气装置称照明工程。 • 4.弱电工程：所谓弱电，是针对建筑物的电力、照明
用电相对而言的。通常把电力、照明称强电，而把传播 信号、进行信息交换的电能称为弱电。目前，建筑弱电 系统主要包括火灾自动报警与自动灭火系统、通信系统、 有线电视和卫星电视接收系统、扩声与音响系统、安全 防范系统等。 • 5.防雷接地工程：建筑物防雷接地工程主要由避雷接 闪器、引下线、接地装置三大部分组成。避雷接闪器包 括避雷针、避雷带和避雷网。接地装置是接地体和接地 母线的总称。
标清单中可以不包含在清单中，单独列项。
（3）变压器定额套用
• 1、一些系数： • （1）电炉变压器的干燥按同容量变压器干燥定额
项目乘以系数2.0。 • （2）变压器器身检查，4000KVA以下按吊芯考
虑，4000KVA以上按吊钟罩考虑，4000KVA以上 吊芯需吊芯检查，定额项目机械台班乘以系数2.0。 • 2、已含接地工作。 • 3、不含干燥棚、铁梯、网门、母线铁钩件（见变 压器安装标注图）
三、隔离开关
• 隔离高压电源。 • 用于电器设备和线路的检修。 • 具有明显的断开间隙，没有灭弧装置，不允许带
负荷操作。
高压隔离开关（QS） 高压隔离开关主要用于隔离高压电源，以保 证对被隔离的其他设备及线路进行安全检修。高 压隔离开关将高压装置中需要检修的设备与其他 带电部分可靠地断开，并有明显可见的断开间歇 。隔离开关没有专门的灭弧装置，所以不能带电 负荷操作，否则可能会发生严重的事故。
6.控制设备清单举例
分部分项工程量清单计价与分析表
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 2 线路敷设
❖ 低压配电干线选用铜芯交联聚乙烯绝缘电缆 （YJV）穿钢管埋地或沿墙敷设；支干线、支线选 用铜芯电线（BV）穿钢管沿建筑物墙、地面、顶板 暗敷设。
❖ 四、照明部分
❖ 1 本工程按普通住宅设计照明系统。
❖ 2 所有荧光灯均配电子镇流器。
❖ 3 卫生间插座采用防水防溅型插座；户内低于 1.8m的插座均采用安全型插座。
年版）；
❖ 3 有线电视系统工程技术规范》（GB 50200— 94）；
❖ 4 其他有关国家及地方的现行规程、规范及标准。 ❖ 二、设计内容
❖ 本工程电气设计项目包括380V/220V供配电系统、 照明系统、防雷接地系统和电视电话系统。
❖ 三、供电系统
❖ 1 供电方式
❖ 本工程拟由小区低压配电网引来380V/220V 三相四线电源，引至住宅首层总配电箱，再分别 引至各用电点；接地系统为TN-C-S 系统，进户 处零线须重复接地，设专用PE线，接地电阻不大 于4Ω；本工程采用放射式供电方式。
安装工程造价员培训 －建筑电气施工图的识图与工程量计算
安装工程造价员培训
建筑电气施工图的识读
❖ <一>、基础知识：
❖ 1．常用电线：
❖ ⑴ 裸导线：一般为架空线路的主体，输送电能。
❖ ① 裸单线：TY 铜质圆单线 线
LY 铝质圆单
❖ ② 裸绞线：TJ 铜绞线 LJ 铝绞线
❖
LGJ 钢芯铝绞线
⑵ 绝缘电线
❖ 4 各照明器具的安装高度详见主要设备材料表。
❖ 五、防雷接地系统
❖ 本工程按民用三类建筑防雷要求设置防雷措施， 利用建筑物金属体做防雷及接地装置，在女儿墙上设 人工避雷带，利用框架柱内的两根对角主钢筋做防雷 引下线，并利用结构基础内钢筋做自然接地体，所有 防雷钢筋均焊接连通，屋面上所有金属构件和设备均 10镀锌圆钢与避雷带焊接连通，接地电阻 不大于4Ω，若实测大于此值应补打接地极直至满足要 求；具体做法详见相关图纸。
5、线路敷设部位代号： WE：沿墙明敷 CE：沿顶棚明敷 BE：沿屋架明敷 CLE：沿柱明敷 FC：沿地板暗敷
设
WC：沿墙暗敷 CC：沿顶棚暗敷 BC：沿梁暗敷 CLC：沿柱暗敷 SCC：在吊顶内敷
6、线路在平面图上的表示：
a－b (c × d) e - f
a :线路编号
b：导线型号
c ：导线根数
f ：灯具安装方式
(X吸顶，B壁安，G吊杆式，L吊链式，R：嵌入式)
L：光源种类
例：
2 2 30 L 表示：2套灯，每套有30W的灯管2个，
2.8
吊链式安装，安装高度为2.8m
8、电气工程系统图的识读：
⑴ 识读程序： 先看图纸目录，再看施工说明， 了解图例符号，系统结合平面。
⑵ 识读要点： ① 供电方式和相数：高压还是低压供电，单相还是三相 ② 进户方式：电杆进户、沿墙边埋角钢进户、 地下电缆进户 ③ 线路分配情况
2．电缆： 多芯导线
在电路中起着输送和分配电能的作用
电缆的组成：线芯、绝缘层、保护层
电缆按用途可分为：
⑴ 电力电缆：用来输送和分配大功率电能
a、聚氯乙烯绝缘聚氯乙烯护套电力电缆
VV
VLV
例：VV22 - 4×120+1×50
表示4根截面为120mm2和1根截面为50mm2的 铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电
B
—
电线标称截面(mm2)
绝缘材料(V为聚氯乙烯塑料绝缘，
X为橡胶绝缘)
导体材料(L为铝芯，铜芯省略)
表示布线用的电线
导线的性能 (ZR：表示阻燃，NH表示耐火)
BV：铜芯塑料绝缘线 BX：铜芯橡胶绝缘线 BLV：铝芯塑料绝缘线 BVV：铜芯塑料绝缘护套线 BLVV：铝芯塑料绝缘护套线
例：BV— 2.5 BVV— 4 ZRBLV—25 NHBX—10
❖ 2 本工程设总等电位联接。应将建筑物的PE干线、 电气装置接地极的接地干线、水管等金属管道、建 筑物的金属构件等导体作等电位联接。等电位联结 做法按国标02D501－2 《等电位联接安装》。
力电缆。
b、交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV
YJLV
例：YJV22 - 4×120
表示4根截面为120mm2的铜芯交联聚乙 烯绝缘，钢带铠装聚氯乙烯护套四芯电力电
缆。
⑵ 控制电缆：用于传输控制电流 常用控制电缆：KVV KVLV
⑶ 通信电缆：用于传输信号和数据
① 电话电缆： HYY HYV ② 同轴射频电缆： STV-75-4
❖ 识读一套电气施工图，应首先仔细阅读 ❖ 设计说明，通过阅读，可以了解到工程的概
况、施工所涉及到的内容、设计的依据、施 工中的注意事项以及在图纸中未能表达清楚 的事宜。
❖ 下面的例子是某公寓的电气设计说明，通 过它来初步了解电气施工图的设计说明。
❖设计说明
❖ 一、设计依据
❖ 1 民用建筑电气设计规范》（JGJ/T 16—92）； ❖ 2 建筑物防雷设计规范》（GB 50057—94 2000
d ：导线截面
e ：线路敷设方式 f ：线路敷设部位
例： N1 BV-3×4 SC20 –FC
表示：N1回路，3根4mm2的铜芯聚氯乙
烯
塑料绝缘线，穿DN20的焊接钢管沿地板敷设
7、灯具在平面图上的表示：
abcdL f e
a :灯具数量
b：灯具型号
c ：灯泡数量
d ：灯泡容量，W
e ：灯具安装高度
电缆按绝缘层可分为：
油浸纸绝缘
Z
橡皮绝缘 塑料绝缘
X V、Y
⑷ 电缆附件
电缆终端头：电缆与配电箱的连接处
一根电缆两个电缆头
电缆中间头：用于电缆的延长，隔250m设一个
3．母线：
⑴ 软母线：用于35kV以上的高压配电装置中
⑵ 硬母线：用于高低压配电所 TMY：硬铜母线 LMY：硬铝母线
4、线路敷设方式代号： TC：用电线管敷设 SC：用焊接钢管敷设 SR：用金属线槽敷设 CT：用桥架敷设 PC：用硬塑料管敷设 PEC：用半硬塑料管敷设
④ 线路敷设方式：绝缘子布线、管子布线、 线槽布线、电缆布线等 ⑤ 照明设备器具的布置：安装高度及平面 位置 ⑥ 接地防雷情况— 分配电
箱 — 支线 — 用电设备
<二>、电气施工图识读案例
1 常用电气施工图介绍
1.1 设计说明
❖ 设计说明一般是一套电气施工图的第一张图纸， 主要包括：（1） 工程概况;（2） 设计依据;（3） 设计范围;（4） 供配电设计;（5） 照明设计;（6） 线路敷设;（7） 设备安装;（8） 防雷接地;（9） 弱 电系统;（10） 施工注意事项。
