高效旋转薄膜蒸发器在亚熔盐铬盐清洁生产中的应用

合集下载

薄膜蒸发器的应用

２开发背景
８０年代中期南京化工大学与无锡大众化工厂合作，在国内外首次将６ｍ薄膜蒸发器用于制取浓２碱液工艺中，获得了初步成功。初步生产实践表明：这种蒸发器具有很高的传热系数和蒸发强度，只需使用低压加热蒸汽（４左右）热，就可大１０加
第５卷第３期２０年６月０２
化
工
设
备
与
防
腐
蚀
Ｖｏ５Ｎ．Ｉｏ３
ＣＥＩ．ＥＵ＇￣＂＆ＡＩＣＲＯＩＮＨＭＧａＬＱｎＭＥｑＮ＇ＯＲＳＯＩ
Ｊｎ２２ｕｅ ∞
薄膜蒸发器的应用
尹侠李庆生贺小华
（）６具有狭窄的停留时间分布带，物料薄膜蒸
发器应用技良好的搅拌，设备的表面结垢最小：７由
ｔ－一种新型高效节能的降膜蒸发器，从上世纪ｏ），是
４年代问世以来，这种设备由于其自身卓越的性０能，在化工、轻工、食品、制药及环保等行业得到
省科技成果鉴定，２ＯＯＯ年获国家石化局科技进步二等奖，２０年获江苏省科技进步三等奖。０１１工作原理爱性能特点
薄膜蒸发器的工作原理：物料进人蒸发器后，通过转子上刮板的搅动强制成膜，热源热量经筒壁与料液进行热交换，液膜沸腾，二次蒸汽汽化后经过捕沫器除去夹带的液滴后排出，浓缩液由底部出

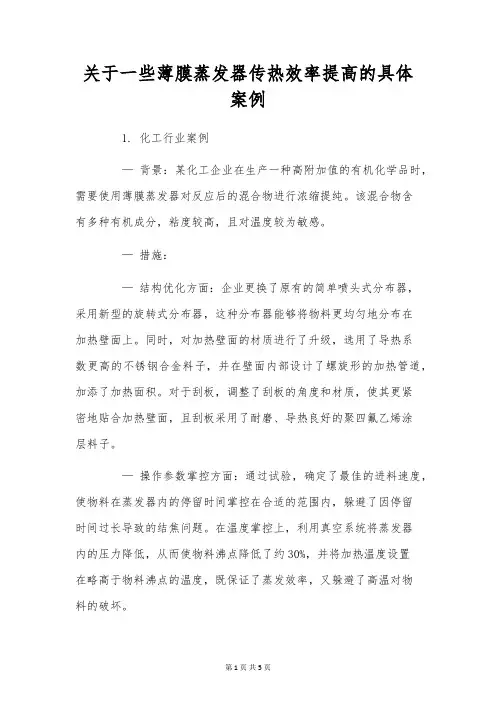

关于一些薄膜蒸发器传热效率提高的具体案例

关于一些薄膜蒸发器传热效率提高的具体案例1. 化工行业案例—背景：某化工企业在生产一种高附加值的有机化学品时，需要使用薄膜蒸发器对反应后的混合物进行浓缩提纯。

该混合物含有多种有机成分，粘度较高，且对温度较为敏感。

—措施：—结构优化方面：企业更换了原有的简单喷头式分布器，采用新型的旋转式分布器，这种分布器能够将物料更均匀地分布在加热壁面上。

同时，对加热壁面的材质进行了升级，选用了导热系数更高的不锈钢合金料子，并在壁面内部设计了螺旋形的加热管道，加添了加热面积。

对于刮板，调整了刮板的角度和材质，使其更紧密地贴合加热壁面，且刮板采用了耐磨、导热良好的聚四氟乙烯涂层料子。

—操作参数掌控方面：通过试验，确定了最佳的进料速度，使物料在蒸发器内的停留时间掌控在合适的范围内，躲避了因停留时间过长导致的结焦问题。

在温度掌控上，利用真空系统将蒸发器内的压力降低，从而使物料沸点降低了约30%，并将加热温度设置在略高于物料沸点的温度，既保证了蒸发效率，又躲避了高温对物料的破坏。

—物料特性改善方面：在进料管道上安装了预热装置，利用工厂内的余热对物料进行预热，使物料进入蒸发器时的温度提高了约20℃。

同时，对于高粘度的物料，添加了少量的专用溶剂作为稀释剂，降低了物料粘度约40%。

—设备维护方面：建立了严格的定期维护制度，每周对蒸发器进行一次简单的检查和清理，每月进行一次全面的化学清洗，使用特地的有机溶剂清洗加热壁面和刮板上的污垢，确保设备的传热性能不受杂质的影响。

—效果：经过这些改进措施后，薄膜蒸发器的传热效率提高了约60%。

产品的浓缩时间从原来的5小时缩短到了2小时左右，产品质量也由于温度的精准掌控得到了显著提升，杂质含量降低了约30%。

2. 制药行业案例—背景：一家制药公司在生产抗生素药物的过程中，使用薄膜蒸发器对药物提取液进行浓缩。

药物提取液中含有大量的有效成分和一些杂质，对温度和浓度更改较为敏感。

—措施：—结构优化方面：在蒸发器内部，对加热壁面进行了微结构化处理，加添了壁面的粗糙度，使物料在壁面上的附着力加强，形成更薄且更均匀的液膜。

科技创新实现铬盐清洁生产

的最高记录，产品质量达到了相当高的水平；二是装置产能上的突破，不断加大投矿量，
向最大产能发起冲击，经过一个多月的试生产，已基本达到了设计要求，并实现了连续生
维普资讯
Ｓ４
产．
铬
盐
Ｉ
监
通过试生产已充分证明了铬盐清洁生产新工艺的技术优势和创新价值．一、反应温度
由传统工艺的１０度，降低到３０２００度，节约了能源消耗；二、主要金属铬的转化率大于
９％８，解决了传统技术资源利用率低、能耗高、三废排放量大的致命问题；三、建立先进的分离技术，解决目标产物在亚熔盐非常规介质多元体系中的反应、分离一体化耦合和资
源多组分深度利用系列的分离新问题；四、采用了利用氢气还原半成品铬酸钾法生产氧化
铬绿新工艺，实现了钾离子闭路循环，达到了不消耗钾离子和固体废物零排放，从源头上消除了传统工艺中高毒含铬芒硝、含铬硫酸氢钠和黄烟的严重环境污染，并大缩短了生产
流程，降低了生产成本，提高了经济效益；五、新工艺铬渣生产高附加值脱硫剂产品，在
国际上首次实现了高毒性铬渣零排放；六、优化了生产环境，铬渣大部分生产成铁系脱硫剂；含铬粉尘和气体污染明显减小，基本实现了铬盐清洁生产．这项具有自主产权的铬盐清洁生产工艺创新技术的成功应用，标志着我国又一个
维普资讯
盐
Ｉ
业
科技创新
实现铬盐清洁生产王世君
中蓝义马铬化学有限公司铬盐清洁生产示范工程经过技术完善已基本达到设计要求，铬盐清洁生产技改项目进展顺利．Ｏ年初，铬盐清洁生产工艺装置技术完善工程基本结７
束，３月份开始进行了装置的单机试车和联动试车，５月底生产出合格的氧化铬绿产品，至此工艺流程全部打通，所得氧化铬绿产品的纯度平均在９％以上，其它各项指标均达到８企业冶金级氧化铬绿合格产品质量要求，并实现了市场销售，得到了用户的认可；６１月２

MZF系列高效旋转刮板式薄膜蒸发器简介 - 管式离心机

MZF系列高效旋转刮板式薄膜蒸发器简介•MZF系列高效旋转刮板式薄膜蒸发器是一种通过旋转刮板强制成膜，可在真空条件下进行降膜蒸发的新型高效蒸发器。

它传热系数大、蒸发强度高、过流时间短、操作弹性大，尤其适宜热敏性物料、高粘度物料及易结晶含颗粒物料的蒸发浓缩、脱气脱溶、蒸馏提纯。

因此，在化工、石化、医药、农药、日化、食品、精细化工等行业获得广泛应用。

•工作原理：料液由加料管引入，经布料器分布，沿简体内壁面下流。

然后，料液被刮板所扫刮，在传热壁面上涂敷成膜。

膜层受热蒸发后会减薄。

后进入的料液又被后继而来的刮板所扫刮，形成新膜，再蒸发，如此反复进行。

料液渐被浓缩，最后由卸料锥卸出。

蒸发出来的蒸汽，经分离筒，由出口排出经由冷凝器冷凝成液而捕集。

MZF系列主要结构旋转刮板式薄膜蒸发器主要由电机、减速机、密封装置、分离筒、布料器、气液分离器、蒸发筒身、转子、刮板、底轴承、出料筒等组成。

MAZFJ系列高效旋转刮板式薄膜蒸发器•MAZFJ系列高效旋转刮板式薄膜蒸发器是参考意大利进口设备3VMAB0公司的薄膜蒸发器而进行开发设计的。

与国内其他常规式旋转薄膜蒸发器相比，具有以下特点:•刮板转速高(3.-12米/秒)，形成膜层薄，液膜扰流大，蒸发效率和蒸发强度相当高;液膜总停留时间。

短，只有几秒;刮板的高转速，确保机器在运行很长时间后，换热部分仍很洁净，无结坛产生;同时兼具有常规式薄膜蒸发器所应有的全部性能特点。

由于以上的操作，会产生高质量的产品。

独特设计的底部锥封头出料筒，使出料更加流畅顺利的同时，配制耐高温自润滑轴承，并且在底部轴承处加设润滑液进口，对底部轴承进行润滑冷却，有效地降低了底轴承的磨损，特殊设计的底轴承结构，有效防止了其它固体颗粒和杂质进入底轴承对其进行磨损。

合理特殊设计的分离简身，有效地防止了物抖的短路，并且将蒸发上升的二次蒸汽可能挟带的液滴或泡沫很好也进行分离，使之回落到蒸发面上继续蒸发。

蒸发器连接部分的卡子设计，保证设备装拆快捷方便。

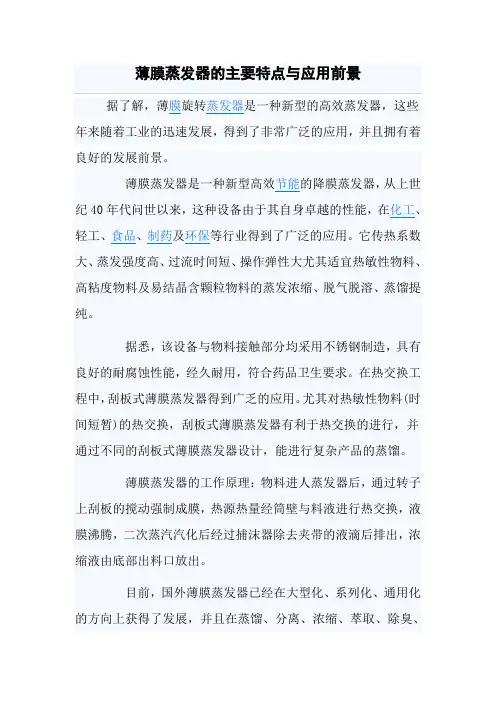

薄膜蒸发器的主要特点与应用前景

薄膜蒸发器的主要特点与应用前景
据了解，薄膜旋转蒸发器是一种新型的高效蒸发器，这些年来随着工业的迅速发展，得到了非常广泛的应用，并且拥有着良好的发展前景。

薄膜蒸发器是一种新型高效节能的降膜蒸发器，从上世纪40年代问世以来，这种设备由于其自身卓越的性能，在化工、轻工、食品、制药及环保等行业得到了广泛的应用。

它传热系数大、蒸发强度高、过流时间短、操作弹性大尤其适宜热敏性物料、高粘度物料及易结晶含颗粒物料的蒸发浓缩、脱气脱溶、蒸馏提纯。

据悉，该设备与物料接触部分均采用不锈钢制造，具有良好的耐腐蚀性能，经久耐用，符合药品卫生要求。

在热交换工程中，刮板式薄膜蒸发器得到广乏的应用。

尤其对热敏性物料(时间短暂)的热交换，刮板式薄膜蒸发器有利于热交换的进行，并通过不同的刮板式薄膜蒸发器设计，能进行复杂产品的蒸馏。

薄膜蒸发器的工作原理：物料进人蒸发器后，通过转子上刮板的搅动强制成膜，热源热量经筒壁与料液进行热交换，液膜沸腾，二次蒸汽汽化后经过捕沫器除去夹带的液滴后排出，浓缩液由底部出料口放出。

目前，国外薄膜蒸发器已经在大型化、系列化、通用化的方向上获得了发展，并且在蒸馏、分离、浓缩、萃取、除臭、脱气、
反应等工艺中获得了广泛的应用。

而国内薄膜蒸发器生产单位缺乏系统的生产应用数据与性能研究，缺乏计算依据，无应用软件问世。

蒸发器是制冷过程中不可缺少的设备，随着科学技术的进步，蒸发器市场需求量逐渐增加，规模不断扩大，发展前景良好。

高效旋转薄膜蒸发器(刮板蒸发器)

高效旋转薄膜蒸发器（刮板蒸发器）产品概述GXZ系列高效旋转薄膜蒸发器（刮板蒸发器），是一种通过旋转刮板强制成膜，可在真空条件下进行降膜蒸发的新型高效蒸发器，它传热系数大、蒸发强度高、过流时间短、操作弹性大，尤其适宜热敏必物料、高粘度物料及易结晶含颗粒物料的蒸发浓缩、脱气脱溶、蒸馏提纯。

因此，在化工、石化、医药、农药、日化、食品、精细化工等行业获得广泛应用。

设备特点旋转薄膜蒸发器具备的下述独特优点，是常规膜式蒸发器所不能比拟的：1 极小的压力损失在高效旋转薄膜蒸发器中，物料流与二次蒸发汽流是两个独立的通道：物料是沿蒸发筒体内壁（强制成膜）降膜而下；而由蒸发面蒸发出的二次蒸汽则从筒体中央的空间几乎无阻碍地离开蒸发器，因此压力损失（或阻力降）是极小的。

2 可实现真正真空条件下的操作正由于二次蒸气由蒸发面到冷凝器的阻力极小，使得整个蒸发筒体内壁的蒸发面维持较高的真空度（可达-750mmHg）,几乎等于真空系统出口的真空度，由于真空度的提高，有效降低了被处理物料的沸点。

3 高传热系数，高蒸发强度沸点的降低，增大了与热介质的温度差；呈湍流状态的液膜，降低了热阻；同时抑制物料在壁面上结焦、结垢，也提高了蒸发筒壁的传热系数；因此高效旋转薄膜蒸发器的意传热系数可高达8000KJ/h.m2oC,因此其蒸发强度很高。

4 低温蒸发由于蒸发筒体内能维持较高的真空度，被处理物料的沸点大大降低，因此特别适合热敏性物料的低温蒸发。

5 过流时间短物料在蒸发器内的过流时间很短，约10秒左右；对于常用的活动刮板而言，其刮动物料的端面有导流的沟槽，其斜角通常为45oC，改变斜角的角度，可改变物料的过流时间，物料在刮板的刮动下，螺旋下降离开蒸发段。

缩短过流时间，有效防止产品在蒸发过程中的分解、聚合或变质。

6 可利用低品位蒸汽蒸汽是常用的热介质，由于降低了物料的沸点，在保证相同△t的条件下，就可降低加热介质温度，利用低品位的蒸汽，有利于能量的综合利用。
