室内分布设计方案

室内覆盖系统设计方案

室内覆盖系统情况一览表

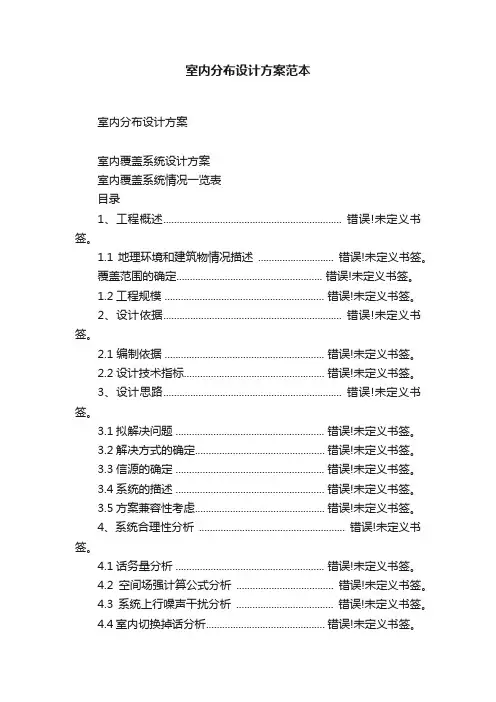

目录

1、工程概述 (4)

1.1地理环境和建筑物情况描述 (4)

覆盖范围的确定 (4)

1.2工程规模 (4)

2、设计依据 (4)

2.1 编制依据 (5)

2.2 设计技术指标 (5)

3、设计思路 (6)

3.1拟解决问题 (6)

3.2解决方式的确定 (6)

3.3信源的确定 (7)

3.4系统的描述 (7)

3.5 方案兼容性考虑 (7)

4、系统合理性分析 (7)

4.1话务量分析 (7)

4.2空间场强计算公式分析 (8)

4.3 系统上行噪声干扰分析 (9)

4.4室内切换掉话分析 (9)

4.5系统扩容性分析 (9)

5、干扰分析与协调 (10)

5.1 CDMA室内分布系统对CDMA网络的干扰分析 (10)

5.2 CDMA室内分布系统对PHS网络的干扰分析 (11)

5.3直放站对信源的干扰分析 (11)

5.4 CDMA网和PHS网室内分布系统的合路建设原则 (12)

5.5室内信号泄漏问题的考虑 (13)

6、器件的主要性能指标 (13)

6.1选型设备 (13)

7、系统安装及施工工艺说明 (14)

7.1有源设备安装 (14)

7.2室内天线安装 (14)

7.3馈线及相关设施 (14)

7.4无源器件安装 (15)

7.5接地 (15)

7.6标签 (16)

8、系统配置清单 (17)

8.1材料表 (17)

9、附表及附图 (18)

1、工程概述

1.1地理环境和建筑物情况描述

丰跃•香港名城位于旭日大道以东，旭日广场对面。项目选址是区位最好、人气最旺、商业氛围最浓的黄金宝地，用地面积约40亩，总建筑面积约12万平方米。建设内容包括：两层地下车库和超市；地面六层其中四层为商场、两层为办公；商场周边广场、绿化、亮化。

地理位置图：

经纬度E:117.9055;N:28.45352

覆盖范围的确定

根据现场勘测情况与结合电信网络优化的规划要求，本方案的覆盖范围确定为香港名城地面6层、地下2层和13部电梯，覆盖面积约为120000m²。

建筑情况及覆盖建议

电梯情况及覆盖建议

1.2工程规模

本次工程总覆盖面积约120000万平方米，拟布放室内全向吸顶天线567副，室内定向板状天线27副。

CDMA系统部分采用RRU拖直放站的方式覆盖，对香港名城的B1F层、-1层、1层、用RRU拖2台直放站覆盖，RRU1设备和直放站近端机安装在1层弱电井，2台直放站远端机分别安装在B1F层、-1层的弱电井里面。覆盖2层、3

层、4层、5,6层（该两层用一台直放站覆盖）采用RRU拖3台直放站形式覆盖。RRU2和直放站近端安装在2层的弱电井里面，3台直放站远端机非别安装在3层、4层、5层。CDMA系统话务量以及信号场强都可以满足需求。

2、设计依据

2.1 编制依据

1、中国联合通信有限公司，2001年3月，《中国联合通信有限公司800MHz数字蜂窝移动通信网总技术体制》（暂行规定）；

2、国家无线电管理委员会，国无管[1994]19号文《关于公众数字蜂窝移动通信

系统使用频段的通知》；

3、信息产业部文件，信部无[2000]705号《关于调整1-30GHz数字微波接力通信

系统容量系列及射频波道配置的通知》；

4、原邮电部1998年5月，《900MHz TDMA数字移动通信工程设计暂行规定》；

5、国家无线电管理委员会函[2001]32号关于发布《CDMA移动通信直放机技术指

标》的通知；

6、YD/T《800MHz CDMA直放站技术要求和测试方法》；

7、YD/T 1008-1999《移动通信移频中继机技术要求及测量方法》；

8、国标GB 8702-88 《电磁辐射防护规定》；

9、国家通信行业标准，YD5039-97《通信工程建设环境保护技术规定》；

10、工程现场勘测结果、模拟场强测试结果。

2.2 设计技术指标

1、移动用户忙时话务量为0.02Erl;

2、信号覆盖电平

95%以上的位置，Rx电平≥-80dBm，EcIo>-10dB;

3、移动台最大发射功率

目标覆盖区域内95％以上位置，语音业务移动台发射信号总功率在地下层应不超过+15dBm，其它区域应不超过+10dBm；数据业务移动台发射信号总功率不超过+20dBm；

4、上下行误块率（BLER）

对于12.2kbps的语音业务，BLER≤1%；

对于64kbps的CS数据业务，BLER≤0.1%；

对于PS数据业务，BLER≤10%。

5、切换成功率

室内不同信源之间：切换成功率>98％；

室外与室内之间：切换成功率>95％；

电梯内与电梯外之间：切换成功率>95％。

6、接通率

保证覆盖区域内信号强度基本均匀分布，目标覆盖区域内98％的位置、99％的时间移动台可接入网络。

7、掉话率

忙时话务统计掉话率<1.5％。

8、信号外泄

室内基站泄漏至室外10米以外的导频信号强度应不高于-95dBm。室内覆盖系统不得过度覆盖室外，距建有室内覆盖系统的建筑物10米以外，室内信号的电平比室外信号的低9dB以上。

3、设计思路

3.1拟解决问题

➢ 吸纳该区域内的话务量。

➢ 为了解决该区域的弱信号及通话质量差问题，

➢ 改善CDMA手机用户的通话质量。

3.2解决方式的确定

1、根据电信公司的网络规划和现场勘测，拟采用RRU拖光纤直放站为信

源对香港名城进行覆盖，覆盖范围包括电梯。

2、地下室覆盖区域多为停车场，采用吸顶天线布放在通道上的方式进行

覆盖，天线尽量布放在拐角处，照顾更多的覆盖区域；电梯及电梯厅
