EQ一卡通(2013)说明书

1）新建 “新建”通常用于创建新的节目列表，它的快捷组合键是“CTRL+N” 。 单击“新建”或按下组合键，屏幕上将弹出一个对话框“是否保存当前节目？” 以及三个按钮。
第一个按钮“是”是用来保存当前节目然后再新创建一个的。当您点击“是” 后，它将提示出另一个“另存为”的对话框来。选择正确的路径并输入您想保存
7
EQ 一卡通 2013 版 使用说明
单击该选项即可删除选中的节目与分区。 13）设置为背景区域 单击该选项即可将选中的区域设置为背景区域，如果该区域成为了背景区域，那 么该区域可以与任意区域重叠。 3.1.3 设置 1）设置屏参
快捷组合键为“CTRL+P” 。单击“设置屏参”或按下快捷组合键，系统就弹出一 个输入密码的对话框。该出厂初始密码为“168” 。
输入完密码并点击确定后，您将看到一个参数设置窗口。
1.1）屏幕设置 “屏幕设置”可用于设置控制器和软件上的各种参数，包括：LED 屏幕数量、尺 寸、控制器类型、传输模式和串口及网络设置等。 2.2）室外配置程序
8
EQ 一卡通 2013 版 使用说明
这个选项帮助我Байду номын сангаас设置 LED 显示屏的扫描方式。选中几扫，点击自动扫描，软 件会自动把列表内所有扫描方式按从上到下的顺序扫一遍，快捷设置里面设有四 种常用显示屏的的扫描方式。 2.3）网络地址设置
文件：通常用于建立新的节目、打开、保存文件、打开已有效果演示文档及退出 应用程序的操作。 编辑：用来添加、删除节目，并添加节目分区及编辑节目； 设置： 可以帮助您设置控制器和软件的各种参数， 包括： LED 显示屏的数量、 尺寸、 控制器类型、通讯模式以及串口设置等；另外，可通过该菜单栏进行室外模式配 置、硬件地址设置、硬件复位、定时开关机。 控制：主要用于发送数据到控制器、校准时间、打开或关闭屏幕、调节屏幕亮度 及群发数据。 工具： 可以查看节目大小、 设置与查看电脑本机 IP， 并调用外部工具。 如画图板、 计算器及记事本。 帮助：通过该帮助菜单可以直接点击获取“EQ 一卡通”的系统使用说明书、产品 最新动态及系统产品的版本号等。 3.1.1 文件
如果控制器与电脑直连，可选中“单机直连”选项，电脑无需任何设置即可 通讯，如果选固定 IP 地址，与电脑直连电脑需设置 IP 地址，IP 地址应与控制器 IP 同网段。 2.4）参数回读
9
EQ 一卡通 2013 版 使用说明
参数回读可用于回读控制器内部设置的硬件参数， 包括控制器型号、 Flash 容量、 控制器软件版本、控制卡地址、波特率、网络端口、IP 地址、网关地址、子网掩 码、行顺序、横向点数、纵向点数、数据方向、颜色类型、扫描方式。 2.5）通信接线图
有网络通讯时的网线接线方法，串口通讯时 232 及 485 的接线方法 2）设置硬件地址
1
EQ 一卡通 2013 版 使用说明
1. EQ 一卡通 2013 版 使 用 说 明 书
版权所有 翻版必究 2012 年 10 月
1.1 第一章 概述 1.1 概述
“EQ 一卡通”系统软件是一款由 EQUAL 研发并发行的、专为 EQUAL LED 灰度控 制器配套的操作软件， 是集编辑、 模拟和控制为一体的专用的 LED 显示屏编辑系统。 本软件对其配套的控制器的功能提供了安全、稳定及可靠的支持，因此，其控制不 仅被广泛用于车站、 码头、 医院、 银行、 邮局、 政府等对可靠性有严格要求的领域， 而且在娱乐、餐饮、商场、高校等场所也得到了广泛应用。 本软件根据人机交互原理设计，界面简洁而不单调，功能强大而不紊乱，结构 合理，层次分明，处处显示出以人为本的特点，使得它的学习、使用及维护都非常 方便，大大地减少了重复劳动、提高了工作效率。
4
EQ 一卡通 2013 版 使用说明
的文件名，然后单击“保存”后该文件即以“.EQP”为扩展名成功保存，并被自 动载入左边的节目管理窗内。
第二个按钮“否”表示不保存当前所编辑的节目。 第三个按钮“取消”则表示取消新建一个节目的操作并继续编辑当前的节目。 2）打开 “打开”是用于打开一个已经存在的文档。其快捷组合键是“CTRL+O” 。 单击“打开”或按下快捷组合键，系统就弹出一个对话窗口。
EQ 一卡通 2013 版 使用说 明
EQ 一卡通 2013 版 使用说明
目录
1. EQ 一卡通 2013 版 ......................................................................................................................... 2 1.1 第一章 概述 ........................................................................................................................ 2 1.2 第二章 安装与卸载 ............................................................................................................ 3 1.3 第三章 界面介绍 ................................................................................................................ 4 1.4 第四章 节目制作 .............................................................................................................. 18 1.5 第五章 参数设置 .............................................................................................................. 27 1.6 第六章 常见问题 .............................................................................................................. 34 1.7 第七章 技术支持 .............................................................................................................. 34
1.2 主要特性
可以进行多屏、多区域和多节目同时编辑，互不影响； 支持背景区域，多区自由叠加； 支持流水边框，有整屏边框与独立分区边框，多种样式，流边框还有多种特
2
EQ 一卡通 2013 版 使用说明


技显示； 支持多种文件格式： 文本 格式（*.TXT） 超文本格式（*.RTF,*.DOC,*.DOCX） 图片 格式（*.JPG,*.BMP,*GIF，*.AVI,*.SWF） 图表 格式（*.XLS, *.XLSX,*.XLC） 支持表格编辑，还能够载入现存表格进行实时编辑； 支持多种时间、日期显示格式； 支持温度、湿度、噪声显示； 支持正、倒计时； 支持大容量存储； 支持多种动画效果，并能对动画速度、停留时间进行设置； 支持显示屏参数的初始化设置、保存及加载，并且可以进行密码保护，防止 被恶意修改； 可以随时查看各个屏的编辑信息； 支持串口、自带网络传输； 支持多屏群发，多屏控制。
双击该图标，或点击开始程序“EQ 一卡通”以打开控制系统的应用 程序。
2.2 卸载
“EQ 一卡通”控制系统软件为您提供了一个自动卸载功能选择，以删除控制 系统的所有文件、程序组以及快捷方式等。您可以在开始程序EQ 一卡通 卸载 EQ 一卡通，也可在【控制面板】中选择【添加/删除程序】快速卸载。
3
EQ 一卡通 2013 版 使用说明
1.3 第三章 界面介绍 3.1 菜单
主菜单主要包含六个子菜单， 它们分别是： 文件 （F） 、 编辑（E） 、 设置 （S） 、 控制（C） 、工具（T）和帮助（H） 。菜单名后括号内的字母为各个菜单项的快捷 方式。如： “文件”菜单项可通过按键盘上的“ALT+F”的组合键来打开。
5
EQ 一卡通 2013 版 使用说明
在硬盘上选择您想打开的文件，双击或单击“打开”按钮以打开文件并载入至控 制系统界面左边的节目管理窗内。 3）保存 “保存”可用来保存当前编辑的节目。其快捷方式是“CTRL+S” 。
6
EQ 一卡通 2013 版 使用说明
单击“保存”或按下快捷组合键，如果该文件是首次被保存，则系统就弹出一个 “另存为” 的对话框， 您需要选择正确的路径并输入文件名字， 然后点击 “保存” 按钮，该文件则以“.EQP”为扩展名被自动保存下来；如果该文件并非被首次保 存， 则您只需要点击 “保存” 或按下快捷组合键即可保存。 它不会弹出 “另存为” 的对话框，但会覆盖掉以前所保存过的版本。 4）另存为 “保存”与“另存为”之间的唯一区别在于：每次当您单击“另存为”或按下其 快捷组合键的时候，系统都会弹出一个“另存为”的对话框，您可以在保存此次 编辑之前改变路径和文件名。其快捷组合键为“CTRL+A” 。 5）打开最近文档 该功能可以帮助您快速找到最近操作过的节目，并快速打开对他进行编辑） 6）退出 “退出”可帮助您退出整个应用程序。其快捷组合键是“CTRL+X” 。 3.1.2 编辑 1）添加节目 单击该选项即可新建一个节目。每个 LED 显示屏上最多可以包括 9999 个内容不 同的节目。节目是 LED 电子显示屏上所显示内容的基本组成单位。 2）添加图文区域 单击该选项即可添加一个图文区域，图文区域内可任意添加格式为 （*.JPG,*.BMP,*GIF，*.TXT，*.RTF,*.DOC,*.DOCX，*.XLS, *.XLSX,*.XLC， *.AVI,*.SWF）所有文件。 3）添加文本区域 单击该选项即可添加一个文本区域，文本区域可任意添加格式为（*.TXT， *.RTF,*.DOC,*.DOCX）的文本文件，并对这些文本进行修改保存。 4）添加单行文本区域 单击该选项即可添加一个单行文本区域，单行文本区域大多用于广告字幕，支持 格式为（*.TXT） 。 5）添加静止文本区域 单击该选项即可添加一个静止文本区域，静止文本区域用于播放在屏幕上静止不 动的文本。 7）添加表格区域 单击该选项即可添加一个表格区域，表格区域可任意添加格式为（*.XLS, *.XLSX,*.XLC）的表格文件。 8）添加时间\日期区域 可添加多个时间\日期区域，并对每个时间\日期区域设置不同的时差，支持模拟 时钟等四种时间样式。 9）添加计时区域 单击该选项即可添加正、倒计时区域。 10）添加温度区域 单击该选项即可添加一个温度、湿度、噪声区域。 11)添加动画区域 单击该选项即可添加一个动画区域， 动画区域可将文字制作成动画， 支持导入 GIF、 Flash 动画文件。 12)删除选中节点
1.1.3 运行环境
操作系统： 中英文 Windows 2000/2003/ME/NT/XP/VSTA/WIN7； 硬件要求： CPU: 奔腾 300MHz 以上 内存:64M
1.2 第二章 安装与卸载 2.1 安装

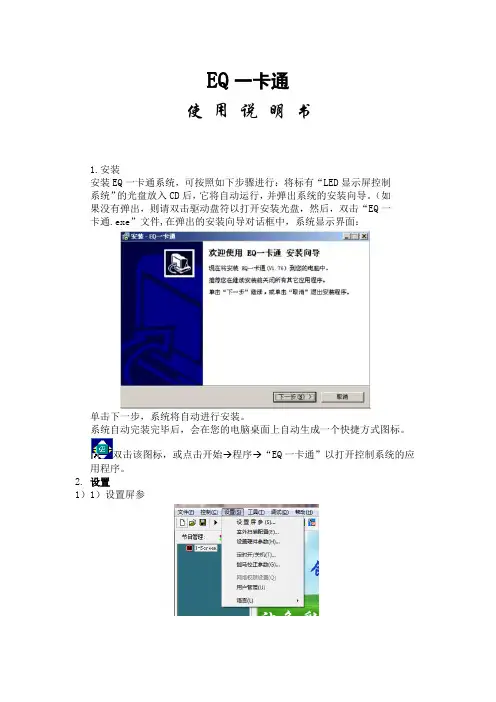

安装 EQ 一卡通系统，可按照如下步骤进行：将标有“LED 显示屏控制 系统”的光盘放入 CD 后，它将自动运行，并弹出系统的安装向导。（如果 没有弹出， 则请双击驱动盘符以打开安装光盘， 然后， 双击 “EQ 一卡通.exe” 文件,在弹出的安装向导对话框中，单击下一步，系统将自动进行安装。 系统自动完装完毕后，会在您的电脑桌面上自动生成一个快捷方式图标。
