楼梯平面图画法

第7讲CAD楼梯剖面绘制

第7讲CAD楼梯剖面绘制

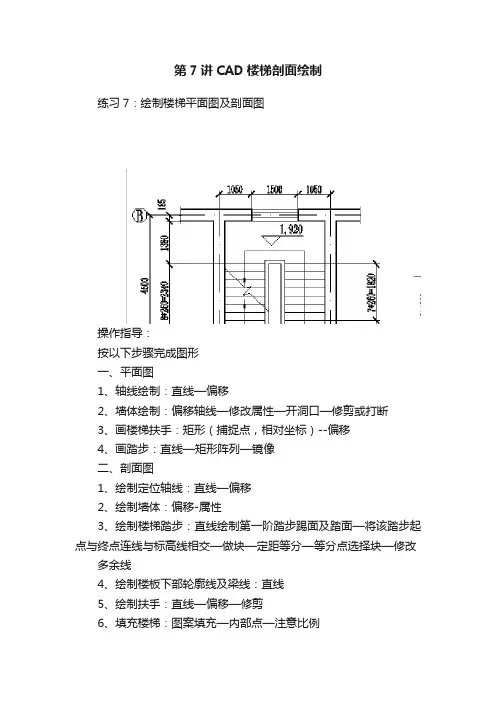

练习7：绘制楼梯平面图及剖面图
操作指导：
按以下步骤完成图形
一、平面图
1、轴线绘制：直线—偏移
2、墙体绘制：偏移轴线—修改属性—开洞口—修剪或打断
3、画楼梯扶手：矩形（捕捉点，相对坐标）--偏移
4、画踏步：直线—矩形阵列—镜像
二、剖面图
1、绘制定位轴线：直线—偏移
2、绘制墙体：偏移-属性
3、绘制楼梯踏步：直线绘制第一阶踏步踢面及踏面—将该踏步起点与终点连线与标高线相交—做块—定距等分—等分点选择块—修改多余线
4、绘制楼板下部轮廓线及梁线：直线
5、绘制扶手：直线—偏移—修剪
6、填充楼梯：图案填充—内部点—注意比例
7、标注轴线圆，最后整理图形，删除辅助线。

楼梯《房屋建筑学》画图

• 按照楼梯的位置有室内楼梯和室外楼梯； • 按照楼梯的使用性质有主要楼梯、辅助
楼梯、疏散楼梯和消防楼梯； • 按照楼梯间的平面形式有开敞楼梯、封
闭楼梯和防烟楼梯。
三、楼梯的形式
• 根据楼层间梯段的数量和外观划分： • 单跑直楼梯 • 双跑直楼梯 • 双跑平行楼梯 • 三跑楼梯 • 双分平行楼梯 • 双合平行楼梯 • 转角楼梯 • 交叉楼梯 • 剪刀楼梯 • 螺旋楼梯
1直行单跑梯
仅用于层高不大的建筑；
直行单跑梯
2 直行多跑梯
用于层高较大的建筑
直行多跑梯用于层高较大的建筑
直行多跑梯用于层高较大的建筑
3 平行双跑梯
平行双跑梯
平行双跑梯
4 平行双分双合楼梯
双分楼梯
5 折行多跑楼梯
• 折行双跑楼梯常用于仅上一层楼的影剧院、体育馆等建筑的门厅中；折行三跑楼梯常用于层高较大的公共建筑中。
→绘图步骤
• 根据楼梯间的开间、进深和楼层高度，确定： S—平台深度； a—梯段宽度； b—踏面宽度； L—梯段长度； K—梯井宽度： n— 步级数。
• 根据L、b、n可用等分两平行线间距的方法画出踏面投影。踏面数等于n一1。
• 加深图线,画箭头、标注上下行方向，注写标高、尺寸、图名、比例及文字说明等。
③进深方向细部尺寸进深净尺寸5400-120×2=5160 梯段水平投影长度L=260×（8-1）=1820 平台宽度D=（5160-1820）/2=1670＞梯段
宽1200 ④验算楼梯净空高度平台梁截面尺寸：取200×300
a.底层平台下净空高度验算 1400-300=1100＜2000，需调整
▼根据楼梯间开间净宽A和梯井宽C确定梯段宽度a，a＝(A-C)／2，验证其通行能力。

楼梯平面图的绘制.

楼梯上下方向指示线等
《楼梯平面图的绘制》
《楼梯平面图的绘制》Fra bibliotek（1）根据楼梯间的开间和进深尺
寸，画出定位轴线，画出墙体轮廓
（2）画出楼梯休息平台宽度D，梯段水平
长度L、宽度B和梯井宽度C
《楼梯平面图的绘制》
（3）根据尺寸L、B及踏步个数n，用
等分两平行线间距离的方法，画出踏面，其个数等于n-1
（4）画出洞口、烟道等细部。按图线层
次描深，注写标高、尺寸、轴线编号、
《楼梯平面图的绘制》

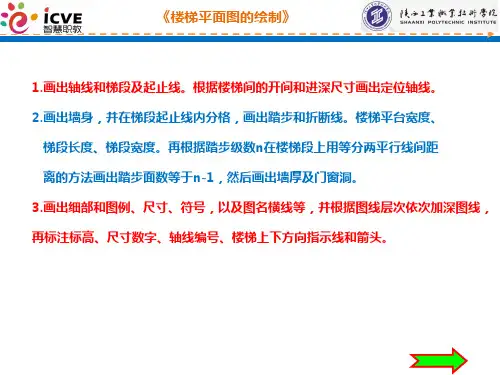

1.画出轴线和梯段及起止线。根据楼梯间的开间和进深尺寸画出定位轴线。 2.画出墙身，并在梯段起止线内分格，画出踏步和折断线。楼梯平台宽度、梯段长度、梯段宽度。再根据踏步级数n在楼梯段上用等分两平行线间距离的方法画出踏步面数等于n-1，然后画出墙厚及门窗洞。 3.画出细部和图例、尺寸、符号，以及图名横线等，并根据图线层次依次加深图线，再标注标高、尺寸数字、轴线编号、楼梯上下方向指示线和箭头。

旋转楼梯不会画，怎么办？教你三招！

旋转楼梯不会画，怎么办？教你三招！注：来源dop设计曲面是我们在设计工作中经常会遇到的一种元素，经常出现在一些网红店面，联合办公，商业空间中庭等开放的空间中，但很多时候作为制图方，我们面对曲面造型时候并不仅仅是欣赏，还有头疼，经常会遇到各种问题。

如：1、复杂的曲面造型在平面中怎么都表示不清楚？标弧长还是表半径？怎么定位？2、商业空间的中庭，天花，几百个弧面，每一段还不一样，怎么标？所以本期主要分为3大部分为大家解决上述问题：1、曲面造型标注中的一些原则和注意事项。

2、曲面造型平立面标注的2种方法。

3、特殊曲面造型标注案例。

一.曲面造型图纸表达原则及注意项1、曲面标注中，确定标注尺寸的唯一性。

在曲面的平面标注中，经常用到的标注的数据有弧长，半径，直径，圆心坐标，弦长，由于曲面的复杂性和不易施工性，所以作为制图来说应该尽量用少而准确的的数据去表达平面中的“点”，使其具有唯一性，没有其它数据的干扰。

（图面标注错误实例）2、站在施工方角度考虑图纸标注。

我们的平面上的尺寸标注要站在施工方的角度，考虑图纸标注能否“正确”放样弹线出来。

现场施工技术可以达到要求吗？现场放样仪器，经纬仪、水准仪、全站仪、GPS或者激光指向仪、激光铅垂仪、激光经纬仪等高精度仪器具备吗？考虑这些因素。

3、横向尺寸尽量表达在平面上，立面图不做横向尺寸表示。

这样可以避免重复的标注，其它的尺寸在展开图或者立面图中再表达，图面关系不乱。

注意：以上的3个原则不只是应用在曲面造型标注上，只是由于曲面标注的复杂和特殊所以重点提到，在其它空间标注中也均普遍适用，希望设计师引起注意。

二.曲面造型平立面标注基础曲面造型的平立面标注可以分为两种，基础的表达都可以用这两种方法去概括：1、定位基准点+标注半径——最精简的做法（画法原理图）根据任意两点的坐标，比如图中的定位点A和B坐标，连接AB，分别以A，B两点为圆心，已知的半径R画圆，两圆交点则为圆心C，根据圆心C，和两个定位点即可得出确定的一段弧长。

《建筑CAD教程,共章》第六章绘制楼梯详图

6.7绘制楼梯节点详图
• 6.7.1将楼梯剖面图复制一份，将其局部放大，用矩形（REC）或者多义线（PL），绘制一个线框，将填充图案分解，将线框外的图形删除（图7-1）
图7-1
图7-2
• 6.7.2用多义线编辑命令（PE），将线框为27的轮廓线改为 9（图7-2）
6.7绘制楼梯节点详图
• 6.7.3绘制辅助线 • 用直线（L）和偏移命令（O），绘制辅助线（图7-3）
图3-5
图3-6
6.3 绘制楼梯平面图
• 6.3.7以右侧的第三条台阶线的左端为起点，做45°的折断线，用多段线（PL）绘制箭头(图3-7) 。
• 6.3.8 用直线命令墙线在处绘制折断符号(图3-8)
图3-7
图3-8
6.3 绘制楼梯平面图
• 6.3.9将绘制的楼梯标准层平面图进一步修改，得到楼梯底层、顶层平面图。
• 6.3.4将辅助线往上偏移380，再将偏移后的线段往上偏移 300，再偏移8次，形成10条台阶线（图3-4）。
图3-3
图3-4
6.3 绘制楼梯平面图
• 6.3.5过台阶线的中点做竖直的辅助线，并向两侧偏移（O） 80(图3-4)
• 6.3.6删去中间的辅助线，将剩下的两条辅助线往里偏移（O） 40，通过夹点编辑、直线、修剪命令，绘制楼梯扶手(图3-5)
底层平面图
标准层平面图
顶层平面图
6.4 绘制辅助线2
• 在辅助线图层下，用直线（L）、偏移（O）命令，绘制如下辅助线（水平长度约8000）。
6.5 绘制楼梯踏步
• 6.5.1用宽度为27的多义线，绘制楼梯第一个踏步，踏步高为 150，踏面宽为300（图4-1），完成一个踏步后，执行复制（CO）命令中的重复（M），绘制出其它9个踏步（图4-2）

建筑工程识图楼梯详图

标高的标注
0
0
5.700
1 5
2.700
2 5
4.200
1000
0
±.000
0
1.200
300×9=2700
C
D
1－1楼梯剖面图 1:50
4.5.00
1.5.00 -0.600
楼梯剖面图的绘制步骤：（a)画出墙身轴线，定出楼面、地面、休息平台与楼梯段的位置。 (b)根据平面尺寸画出起步线、平台线的位置。 (c)根据踏步的高和宽以及踏步级数进行分格，竖向分格等于踏步数，横
3、楼梯平面图的画法 17..投梯3425影6段...数剖比尺：标折量切寸例剖高断符标到尺线号注的寸、主楼要梯部上分下方向
画粗实线次要部分及没剖
5
6
到的画细实线折断位置： 5
((66..0000600))
5
6
3.000
楼梯间的墙窗的投影、踏步
的实际平面投影、折断线、
1
c－6
D
c－6
上行第一跑标注。c－6 D
料情况。踏步的宽度和高度及栏杆(板)的高度。楼梯的竖向尺寸、进深方向的尺寸和有关标高踏步、栏杆(板)、扶手等细部的详图索引符号。
150×10=150150×10=150150×10=150150×10=150
（二）楼梯剖面图
3、楼梯剖面图的画法
6.000
水平方画向出尺门寸窗的、标台注阶包、括：栏轴杆线扶的手标等注细、部平,台并宽画度出、梯详段图长索度引及标其志它，细按部要的求尺寸加深垂图直线方、向并的标尺注寸尺标寸注、包括：标墙高段并的注高写度文、字门。窗洞口的高度、梯段的高度、层高的尺 3.000 寸等
⑶楼梯上行或下行的方向，一般用带箭头的细实线表示，箭头表示上下方向，箭尾标注上、下字样及踏步数。

天正CAD建筑楼梯详图的画法，相见恨晚呀

天正CAD建筑楼梯详图的画法，相见恨晚呀CAD也疯狂相信很多CAD小白在学习一段时间后都有想过到底CAD有什么用？没有实践，空学CAD技巧让大家感觉很枯燥，小编希望通过实例让大家从实践中熟悉CAD，从而达到更容易掌握其技巧的目的，大家可以抽空操作一下。

上次也有和大家分享过剪刀楼梯的画法，今天就和大家分享一下天正CAD建筑楼梯详图的画法，希望对大家有帮助，特别是从事这方面工作的小白们！首先我们要清楚，楼梯详图的内容由楼梯平面图、楼梯剖面图和楼梯节点详图三部分构成，下面将逐个介绍。

一、楼梯平面图如图楼梯详图通常采用比例1：50 。

包含楼梯底层平面图、楼梯标准层平面图和楼梯顶层平面图等，也就是从最底层到最高层都要有，并且标准层一样的楼梯只要一幅图就可以了。

底层平面图是从第一个平台下方剖切，将第一跑楼梯段断开，用倾斜30 °或45 °的折断线表示，只画半跑楼梯，然后用箭头表示上或下的方向，以及一层和二层之间的踏步数量，如一层至二层有16个踏步，每个踏步280mm,整跑梯段的水平投影长度为4480mm，则用16x280=4480表示。

底层平面图是从第一个平台下方剖切，将第一跑楼梯段断开（用倾斜30 °、45 °的折断线表示）而楼梯标准层平面图是从中间层房间窗台上方剖切，既要画出被剖切的向上部分梯段，又要画出由该层下行的部分梯段，以及休息平台。

楼梯标准层平面图楼梯顶层平面图是从顶层房间窗台上剖切的，没有剖切到楼梯段（出屋顶楼梯间除外），因此平面图中应画出完整的两跑楼梯段，以及中间休息平台，并在梯口处注“下”及箭头。

楼梯顶层平面图楼梯平面详图需要表达的内容有：1、楼梯间的位置。

也就是楼梯间在建筑中的位置，用定位轴线的编号即可清楚的表达楼梯间的位置。

2、休息平台的形状、大小和位置。

3、楼梯间的开间、进深、墙体的厚度。

4、楼梯井的宽度。

5、各层楼梯段的起步距离最近轴线的尺寸（目的是为了更清楚的定位）。

楼梯的平面和剖面图

2、楼梯剖面图楼梯剖面图是用一假想的铅垂剖切平面，通过各层的同一位置梯段和门窗洞口，将楼梯剖开向另一未剖到的梯段方向作正投影，所得到的剖面投影图。

通常采用1∶50的比例绘制。

在多层房屋中，若中间各层的楼梯构造相同时，则剖面图可只画出底层，中间层（标准层）和顶层，中间用折断线分开；当中间各层的楼梯构造不同时，应画出各层剖面。

图示为某小区别墅楼梯的剖面图。

3、楼梯节点详图
楼梯节点详图主要包括楼梯踏步、扶手、栏杆（或栏板）等详图。

常选用建筑构造通用图集中的节点做法，与详图索引符号对照可查阅有关标准图集，得到它们的断面形式、细部尺寸、用料、构造连接及面层装修做法等。

4、楼梯详图的画法
（1）楼梯平面图
1）首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。

确定平台宽度、梯段宽度和长度，如图8.34a所示。

2）采用两平行线间距任意等分的方法划分踏步宽度，
如图8.34b所示。

3）画栏杆（或栏板），上下行箭头等细部，检查无误后加深图线，注写标高、尺寸、剖切符号、图名、比例及文字说明等。

完成后的楼梯平面图见图8.32。

（2）楼梯剖面图
1）画轴线、定室内外地面与楼面线、平台位置及墙身，量取楼梯段的水平长度、竖直高度及起步点的位置
2）用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数，如图8.35b所示。

3）画出楼板和平台板厚，再画楼梯段、门窗、平台梁及栏杆、扶手等细部，如图8.35c所示。

4）检查无误后加深图线，在剖切到的轮廓范围内画上材料图例，注写标高和尺寸，最后在图下方写上图名及比例等。

完成后的楼梯剖面图见图8.33。

楼梯平面、剖面画法

2、楼梯剖面图
楼梯剖面图是用一假想的铅垂剖切平面，通过各层的同一位置梯段和门窗洞口，将楼梯剖开向另一未剖到的梯段方向作正投影，所得到的剖面投影图。

通常采用1∶50的比例绘制。

在多层房屋中，若中间各层的楼梯构造相同时，则剖面图可只画出底层，中间层（标准层）和顶层，中间用折断线分开；当中间各层的楼梯构造不同时，应画出各层剖面。

图示为某小区别墅楼梯的剖面图。

3、楼梯节点详图
楼梯节点详图主要包括楼梯踏步、扶手、栏杆（或栏板）等详图。

常选用建筑构造通用图集中的节点做法，与详图索引符号对照可查阅有关标准图集，得到它们的断面形式、细部尺寸、用料、构造连接及面层装修做法等。

4、楼梯详图的画法
（1）楼梯平面图
1）首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。

确定平台宽度、梯段宽度和长度，如图8.34a所示。

2）采用两平行线间距任意等分的方法划分踏步宽度，
如图8.34b所示。

3）画栏杆（或栏板），上下行箭头等细部，检查无误后加深图线，注写标高、尺寸、剖切符号、图名、比例及文字说明等。

完成后的楼梯平面图见图8.32。

（2）楼梯剖面图
1）画轴线、定室内外地面与楼面线、平台位置及墙身，量取楼梯段的水平长度、竖直高度及起步点的位置
2）用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数，如图8.35b所示。

3）画出楼板和平台板厚，再画楼梯段、门窗、平台梁及栏杆、扶手等细部，如图8.35c所示。

4）检查无误后加深图线，在剖切到的轮廓范围内画上材料图例，注写标高和尺寸，最后在图下方写上图名及比例等。

完成后的楼梯剖面图见图8.33。

楼梯详图设计

9
（2）栏板式
○栏杆与扶手构造
砖砌栏板钢筋砼栏板厚玻璃栏板
钢丝网水泥抹灰栏板
10
（3）混合式
11
○栏杆与扶手构造
2.楼梯扶手
材料：木质、钢管、塑料、水泥、石材等手握面宽≤ 120mm，应连续
12
○栏杆与扶手构造3.栏杆扶手 Nhomakorabea接构造（1）栏杆与扶手连接焊接、绑扎、螺栓
13
○栏杆与扶手构造
楼梯设计课堂练习：
层高2.8m，墙厚200mm，
室内外高差0.6m
1
方案一
2
方案二
3
楼梯详图绘制：
楼梯平面详图绘制：
（1）比例：1：50 （2）线型：同平面图（3）材料填充（4）楼梯平台标高（5）轴线号（6）尺寸：楼梯相关尺度：楼梯平台尺寸、梯段长、进深/梯段宽、梯井宽、开间（7）底层、标准层、顶层平面图的画法：上下行的标注（8）底层有剖面线
（2）栏杆与梯段、平台连接
金属栏杆
梯段设预埋件：焊接膨胀螺栓铆固
14
○栏杆与扶手构造
（3）扶手与墙面连接砖墙：留洞，细石砼嵌固钢筋砼墙/柱：预埋钢板焊接
楼梯栏杆与墙的连接构造
15
16
○栏杆与扶手构造
（4）楼梯起步与梯段转折处栏杆扶手处理 “鹤颈扶手”
（1）栏杆移至半步位置
解决方法：
（2）上下行梯段错一步：出现水平栏杆
4
楼梯详图绘制：
楼梯剖面详图绘制：
（1）比例：1：50 （2）线型：同剖面图（3）材料填充（4）楼梯平台标高（5）轴线号（6）尺寸标注：三道尺寸；适量横向尺寸（7）剖切对象：楼板、梯段、平台梁、平台板、墙、基础梁等（8）满足楼梯净空高度要求（9）踏步防滑做法（10）栏杆扶手做法

楼梯平面图画法ppt课件

10
4、绘图实例
1、以“轴线”为当前层，用“直线”命令绘制 2、绘制墙体。以 “墙体”为当前层 3、整理墙线，门窗开洞 4、以“楼梯”为当前层，绘制楼梯井
11
5、以“楼梯”为当前层绘制楼梯踏面 6、以“标注”为当前层绘制指引箭头、标高、折断线
12
7、以“标注”为当前层进行标注 8、检查
13
5、小结
这节课，我们知道了生活照常见的一些楼梯，了解了楼梯的主要平面图形式，学习了楼梯平面图的绘制。在绘图过程中又一次重新掌握和巩固了软件当中一些命令的使用。
14
7、练习
双跑楼梯平面图
15
踢面 (踏步高)
踏面 (踏步宽)
6
3、读
图
7
归纳
楼梯平面图中包含的主要内容： 1、楼梯间的位置、进深、宽度 2、楼梯井的位置、宽度 3、楼梯梯段长度、宽度
8
活学活用：读图实例
1、楼梯间开、进深尺寸？ 2、梯段长度和宽度是多少？
9
4、绘图实例
设置绘图环境（1）设置绘图界限（2）Z——A （3）LTS （4）图层设置
楼梯平面图画法
1
1、楼梯的形式
双分转角楼梯
曲尺楼梯
2
三跑楼梯
双分平梯
4
2、楼梯的组成
楼梯一般由楼梯梯段、休息平台栏杆和扶手组成，如图所示
平台
扶手
楼梯梯段
栏杆
5
楼梯的梯段是指两平台之间的倾斜构件。它由斜梁、板及若干踏步组成，踏步分踏面和踢面，如图所示。

cad中画楼梯平面图的方法步骤图

cad中画楼梯平面图的方法步骤图楼梯图形是比较复杂的，但是我们使用CAD画的话还是比较简单的，预了解相关操作的朋友不妨看看以下画楼梯平面图的教程，或许会对你有帮助！cad中画楼梯平面图的方法1、打开我们安装好的CAD软件，同时一起安装天正软件搭配使用。

2、看到左边的工具栏，有个楼梯选项。

3、点击，会自动展开很多关于楼梯的名称。

4、我们点击第一个楼梯，出现框框内容，同时也有个楼梯的实例图出来。

可以随着鼠标移动。

5、控制好楼梯的踏步，楼高，宽度，长度就能很快出来结果。

6、点击一下鼠标即可出来参数相应的楼梯一个，如果需要制作其他楼梯，一样选择这个方法。

7、制作完毕后，可以给楼梯增加额外的装饰，扶手其他。

点击楼梯，反键按属性控制。

8、其他楼梯一样是可以创建的，比如三跑，四跑楼梯，还有三角形楼梯都一样可以。

CAD教程：基本二维图形绘制1.绝对坐标系①笛卡尔绝对坐标：以坐标原点(0,0,0)为基点定位所有的点。

各个点之间没有相对关系，只是和坐标零点的有关。

②绝对极坐标：以坐标原点(0,0,0)为极点定位所有的点，通过输入相对于极点的距离和角度来定义点的位置。

使用格式：距离〈角度2.相对坐标系①笛卡尔相对坐标：以某点相对于另一已知点的相对位置来定义该点的位置。

相对已知点坐标点(x,y,z)的增量为( Δx, Δy，Δz)的坐标点的输入格式为(@Δx, Δy, Δz)，其中@表示输入的为相对坐标值。

②相对极坐标：以某一特定的点为参考极点，输入相对于极点的距离和角度来定义一个点的位置，其使用格式为：@距离〈角度3.点①点的设置格式—点样式-设置点样式②绘制点命令：绘图-点-单点、多点③绘制特殊点 a定数等分点是按相间的间距在某个图形对象上标识出多个特殊点的位置，各个等分点之间的间距由对象长度和等分点的个数来决定。

使用等分点，可以对直线、圆弧、样条曲线、圆、椭圆和多段线进行等分。

命令：绘图-点-定数等分b定距等分点按照某个特定的长度对图形对象进行标记。

楼梯详图画法

楼梯详图楼梯详图的内容由楼梯平面图、楼梯剖面图和楼梯节点详图三部分构成..一、楼梯平面图：楼梯详图比例通常为1：50..包含楼梯底层平面图、楼梯标准层平面图和楼梯顶层平面图等..底层平面图是从第一个平台下方剖切;将第一跑楼梯段断开用倾斜30°、45°的折断线表示;因此只画半跑楼梯;用箭头表示上或下的方向;以及一层和二层之间的踏步数量;如上20;表示一层至二层有20个踏步..楼梯标准层平面图是从中间层房间窗台上方剖切;应既画出被剖切的向上部分梯段;还要画出由该层下行的部分梯段;以及休息平台..楼梯顶层平面图是从顶层房间窗台上剖切的;没有剖切到楼梯段出屋顶楼梯间除外;因此平面图中应画出完整的两跑楼梯段;以及中间休息平台;并在梯口处注“下”及箭头..楼梯平面图表达的内容有：1、楼梯间的位置..2、楼梯间的开间、进深、墙体的厚度..1、常把梯段长度尺寸和每个踏步宽度尺寸合并写在一起;如10×300=3000;表示该梯段上由10个踏面;每个踏面的宽度300 mm;整跑梯段的水平投影长度3000mm..2、休息平台的形状、大小和位置..3、楼梯井的宽度..6、各层楼梯段的起步尺寸..7、各楼层、各平台的标高..8、在底层平面图中还应标注出楼梯剖面图的剖切位置及剖切符号..识读方法1、了解楼梯间在建筑中的位置;从定位轴线的编号可知楼梯间的位置..2、了解楼梯间的开间、进深、墙体的厚度、门窗的位置..了解楼梯段、楼梯井和休息平台的平面形式、位置、踏步的宽度和数量..3、了解楼梯的走向以及上下行的的起步位置..4、了解楼梯段各层平台的标高..5、在底层平面图中了解楼梯剖面图的剖切位置;及剖视方向..二、楼梯剖面图：楼梯剖面图是用假想的铅直剖切平面通过各层的一个梯段和门窗洞口将楼梯垂直剖切;向另一未剖到的梯段方向投影;所作的剖面图..楼梯剖面图主要表达楼梯踏步、平台的构造、栏杆的形状以及相关尺寸..比例一般为1：50、1：30或1：40;习惯上如果各层楼梯构造相同;且踏步尺寸和数量相同;楼梯剖面图可只画底层、中间层和顶层剖面图;其余部分用折断线将其省略..楼梯剖面图应注明各楼楼层面、平台面、楼梯间窗洞的标高、踢面的高度、踏步的数量以及栏杆的高度..楼梯剖面图的识读方法..1、了解楼梯的构造形式;从图中可知该楼梯的结构形式为板式楼梯;双跑..2、了解楼梯在竖向和进深方向的有关尺寸..3、了解楼梯段、平台、栏杆、扶手等的构造和用料说明..本图中用详图索引符号表示栏杆、扶手的做法..4、了解被剖切梯段的踏步级数..5、了解图中的索引符号..三、楼梯节点详图：楼梯节点详图主要表达楼梯栏杆、踏步、扶手的做法;如采用标准图集;则直接引注标准图集代号;如采用的形式特殊;则用1：10、1：5、1：2或1：1的比例详细表示其形状、大小、所采用材料以及具体做法..四、楼梯详图的绘制方法与步骤因楼梯详图包括楼梯平面图、楼梯剖面图和楼梯节点详图三部分内容;在图面布置时;尽量将这些图布置在一张图纸上;且平面图在左、剖面图在右..几个楼梯平面图应按照所在层次从下向上或从左向右排列;定位轴线对齐..第一步画楼梯间的定位轴线;墙身线..第二步确定楼梯段的长度、宽度及平台的宽度;并等分梯段..第三步检查后;按要求加深图线;进行尺寸标注;完成楼梯平面图..。

楼梯设计六大法则-05｜楼梯的画法-设计制图中零错误表达

楼梯设计六大法则-05｜楼梯的画法-设计制图中零错误表达
本篇将学习楼梯的制图方法。

从上课中发现，不会画剖面图的学生很多，本篇从简单的立面图、平面图的画法开始进行说明。

螺旋楼梯是很难画好的，每个踏步的踏面朝向是变化的，下面将按照顺序加以说明，请参考图示加以理解。

1 | 直跑式楼梯的画法①
先计算好一级踏步的踢面、踏面尺寸。

选择比较好计算的尺寸，并列排列12~13个踏步。

One Point | 楼层高度等分的技巧
3000mm高度的楼层用100/1的比例尺缩放后，用30mm作图。

如果将楼层进行13等分，每一级踏步高度2.3mm，用这个带小数的数字是不太容易做好的。

像下面这样用一把尺子测量一下，就很容易了。

2 | 直跑式楼梯的画法②
确定坡度、踏步数后再画。

楼梯的画法有很多种，推荐先把坡度和踏步数定成容易计算的数字以后再画。

3 | 楼梯间的平面图、剖面图的画法
4 | 对折楼梯的画法
5 | 螺旋楼梯的画法
画螺旋楼梯的立面图时，如果与平面图一起考虑，会给制图增加难度。

楼梯平法三维示意图(识图规则与标准构造详图11~15)

÷8图集号16G101-2-29DT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。

2.图中上部纵筋锚固长度0.35Lab用于设计按铰接的情况，括号内数据0.6Lab用于设计考虑充分发挥钢筋抗拉强度的情况，具体3.上部纵筋有条件时可直接伸入平台板内锚固，如图中虚线所示。

4.上部纵筋需伸至支座对边再向下弯折。

低端梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部纵筋下部受力筋梯板分布筋上部纵筋高端梯梁图集号16G101-2-30DT 型楼梯配筋构造形式/也可直锚见平面图梯板分布筋上部纵筋15d≥0.35L ab (≥0.6L ab )L a高端梯梁L sn/5h≥5d ,＞b /2下部纵筋L aL a下部纵筋b sb s,＞b /2L aL a≥20dL L n低端平板长踏步段水平长L sn(=d s ×m )≥L n/4上部纵筋h (梯板厚度)L n 梯板跨度h sD型楼梯板配构造筋L L n高端平板长bT型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板,中位平板和高端踏步段构成，高,低踏步段项为楼梯类型代号与序号ETXX;第2项为项为上部纵筋及下部纵筋;第5项为梯板分布筋。

设计配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图（现浇混图集号16G101-2-31 ET型楼梯平面注写方式与适用条件光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。

高端楼层梯梁低端楼层梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部受力筋下部受力筋下部受力筋梯板分布筋上部受力筋h sb s h上部纵筋≥0.35L (≥0.6L a b )≥5d 且至少伸过支座中线高端楼层梯梁梯板分布筋下部纵筋Lmn 中位平板长(以上表面为准）高端踏步段水平长b s×m h =L hsnL n 梯板跨度b15dL aL ahE 型楼梯板配筋构造T型楼梯的适用条件为：①矩形楼梯由楼层平板,两跑踏步段与层间平板三部分构成,楼梯间内不设置梯梁;墙体位于平板外侧;②楼层平板及层间平板均采用三边支撑,另一边与踏步段相连;③同一楼层内各踏步段的水平相等,高度相等(即等分楼层高度)凡是满足以上条件的楼梯项为楼梯类型代号与序当平板厚度与梯板厚度不同时，板厚标注方式见本图集制图规则第5项为梯板分布筋（梯板分布钢筋也可在平面图中注写或统一说明）原位注写的内容为楼层与层间平板上部横向配筋与伸出长度。

详图作业(楼梯的画法及计算)

1
300×9=2700
-0.600
底层楼梯平面图 1:50
此图仅作参考，不是此次作业的结果
C
D
1－1楼梯剖面图 1:50
星期一、二的上午DZ207教室有老师卖图纸
9.000
顶层楼梯平面图
4.500 1.500
标准层楼梯平面图
±0.000
上20级
底层楼梯平面图
3.000 梯梁、梯段细部作图尺寸参考
1500 200 180 1.500
这次作业为简化画图,可不画构件间的缝隙!!
1120
120
120 400
D
120 480
星期一二的上午dz207教室有老师卖图纸9000上20级000015004500底层楼梯平面图标准层楼梯平面图顶层楼梯平面图梯梁梯段细部作图尺寸参考200180112015001201803001201500162000003000120480360这次作业为简化画图可不画构件间的缝隙
习题: 如下图所示，双跑楼梯的每一梯段为10级,踏面宽为300 试完成: ①画出所示各层楼梯平面图；直接在作业纸上作图，比例随已知底层的踏步宽。 ②在A3图纸画出该楼梯剖面图；只要求画楼梯剖面，不画楼梯平面图 ③计算每一梯段长L=?,踢面高h=?, 直接计算在作业纸上即可。 ④标注全所缺楼梯平台和休息平台处的标高。直接标注在作业纸上即可。
1.650
楼梯剖面图(作业参考）
5 1 D
杂物间 M－5
2 5
6
6.000 150×10=1500 150×10=1500 150×10=1500 150×10=1500
5.700 4.5.00
-0.600
3.000
1 5
