综合管廊电气、自控专业设计经验交流
城市综合管廊工程电气自控设计探讨
城市综合管廊工程电气自控设计探讨电气自控设计是城市综合管廊工程中的关键环节之一，电气自控系统的设计旨在确保管廊内的各类设备能够正常运行，以达到安全、稳定和高效的目的。
电气自控设计应考虑到以下几个方面：
首先，电气自控系统的设计应该满足管廊内各类设备的需求。
在城市综合管廊工程中，各类设备的电力需求差异较大，例如照明、通风、排水等设备的电气需求与电力监控设备的电气需求不同，因此在设计中应充分考虑到各类设备的特点和需求，合理规划供电方案。
其次，电气自控系统的设计应该充分考虑到安全因素。
城市综合管廊工程涉及到大量的电力设备，如果电气自控系统设计不合理，会导致设备故障或短路，甚至引发火灾等安全事故。
因此，设计师应该合理规划电气线路，设立防火、漏电等安全保护措施，确保电气安全。
另外，电气自控系统的设计还需要考虑到设备的自动化程度。
随着科技的发展，自动化设备在管廊工程中的应用越来越广泛，因此电气自控系统的设计应充分考虑到设备的自动化操作需求，采用先进的控制技术和设备，提高系统的可靠性和智能化水平。
此外，电气自控设计还应考虑到节能和环保方面的要求。
在城市综合管廊工程中，电力的消耗量相当大，合理的电气自控设计可以通过对各类设备的电能监测和控制，有效地实现节能和减少能源消耗，同时也能减少对环境的污染。
总之，城市综合管廊工程电气自控设计是非常重要的一项工作，设计师应根据管廊内各类设备的需求，充分考虑安全因素，提高设备的自动化程度，并注重节能和环保方面的要求。
只有合理的电气自控设计，才能确
保管廊内各类设备的正常运行，为城市的发展和居民的生活提供便利和保障。
城市综合管廊工程电气自控设计探讨
城市综合管廊工程电气自控设计探讨————————————————————————————————作者：————————————————————————————————日期：城市综合管廊工程电气自控设计探讨\近年来，城市综合管廊工程成为市政行业大力发展的新兴工程项目种类，电气自控专业设计人员在设计过程中经常会遇到一些共同的问题。
国家规范GB 50838 - 2015《城市综合管廊工程技术规范》发布后，笔者通过两年来在工作实践中认真学习，严格在规范框架下完成设计内容，深感城市综合管廊工程的电气自控专业涉及内容庞杂，设计方案灵活多变，强弱电系统和设备材料种类繁多，做出一个优秀的设计产品非常不易。
下面笔者就设计过程中的一些共性问题进行探讨，希望与设计同行在工程设计理念方面达成共识，统一设计思路，设计出安全适用、经济合理、技术先进、便于施工和维护的城市综合管廊成果。
城市综合管廊工程的电气自控工程特点城市综合管廊环境除具有一般地下空间工程的鲜明特点外，还有其运行要求的特殊性：从整体角度来看，通常管廊工程长度较长，需要按照供电和监控要求划分供电区间和监控区域，需要采取相应措施解决长距离配电可靠性和信息传输可靠性问题。
种种特点，使得城市综合管廊工程的电气自控设计具有突出特点，需要总结其设计规律和设计要点。
电气自控专业的规范和图集GB 50838 - 2015《城市综合管廊工程技术规范》中，引用相关规范总计72项，其中电气规范28项，基本都是电气自控专业设计的常用规范，电气自控专业设计时需要罗列，另外还需要补充GB 50053 - 2013《20 kV及以下变电所设计规范》，GB 50054 - 2011《低压配电设计规范》，GB 50055 - 2011《通用用电设备配电设计规范》，JGJ 16 - 2008《民用建筑电气设计规范》，GB 50034 - 2013《建筑照明设计标准》等多本电气常用规范，GB 50016 - 2014《建筑设计防火规范》等相关专业设计规范。

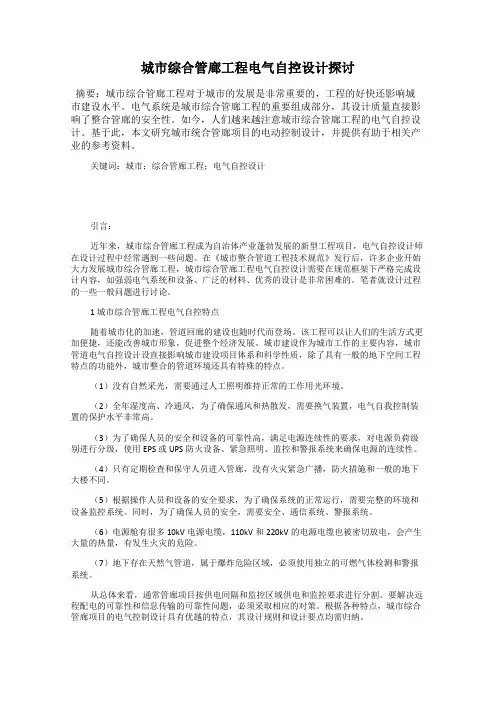

城市综合管廊工程电气自控设计探讨
城市综合管廊工程电气自控设计探讨摘要：城市综合管廊工程对于城市的发展是非常重要的，工程的好快还影响城市建设水平。
电气系统是城市综合管廊工程的重要组成部分，其设计质量直接影响了整合管廊的安全性。
如今，人们越来越注意城市综合管廊工程的电气自控设计。
基于此，本文研究城市统合管廊项目的电动控制设计，并提供有助于相关产业的参考资料。
关键词：城市；综合管廊工程；电气自控设计引言：近年来，城市综合管廊工程成为自治体产业蓬勃发展的新型工程项目，电气自控设计师在设计过程中经常遇到一些问题。
在《城市整合管道工程技术规范》发行后，许多企业开始大力发展城市综合管廊工程，城市综合管廊工程电气自控设计需要在规范框架下严格完成设计内容，如强弱电气系统和设备、广泛的材料、优秀的设计是非常困难的。
笔者就设计过程的一些一般问题进行讨论。
1 城市综合管廊工程电气自控特点随着城市化的加速，管道回廊的建设也随时代而登场。
该工程可以让人们的生活方式更加便捷，还能改善城市形象，促进整个经济发展。
城市建设作为城市工作的主要内容，城市管道电气自控设计设直接影响城市建设项目体系和科学性质，除了具有一般的地下空间工程特点的功能外，城市整合的管道环境还具有特殊的特点。
（1）没有自然采光，需要通过人工照明维持正常的工作用光环境。
（2）全年湿度高、冷通风，为了确保通风和热散发，需要换气装置，电气自我控制装置的保护水平非常高。
（3）为了确保人员的安全和设备的可靠性高，满足电源连续性的要求，对电源负荷级别进行分级，使用EPS或UPS防火设备、紧急照明、监控和警报系统来确保电源的连续性。
（4）只有定期检查和保守人员进入管廊，没有火灾紧急广播，防火措施和一般的地下大楼不同。
（5）根据操作人员和设备的安全要求，为了确保系统的正常运行，需要完整的环境和设备监控系统。
同时，为了确保人员的安全，需要安全、通信系统、警报系统。
（6）电源舱有很多10kV电源电缆，110kV和220kV的电源电缆也被密切放电，会产生大量的热量，有发生火灾的危险。
综合管廊项目交流发言稿
大家好！今天，我很荣幸能在这里与大家交流关于综合管廊项目的心得体会。
近年来，我国综合管廊建设取得了举世瞩目的成就，作为一项重要的城市基础设施工程，综合管廊在优化城市布局、提升城市品质、促进城市可持续发展等方面发挥着越来越重要的作用。
在此，我结合自身工作实际，谈几点体会。
一、综合管廊项目的重要意义1.优化城市布局，提高城市综合承载能力。
综合管廊建设将各类市政管线集中布置，实现了地下空间的合理利用，有助于提高城市综合承载能力，为城市未来发展提供有力支撑。
2.提升城市品质，改善城市生态环境。
综合管廊的建设有助于减少地面管线凌乱，美化城市景观，同时降低管线维护成本，提高城市运行效率。
3.促进城市可持续发展，实现绿色低碳。
综合管廊采用集中敷设、资源共享的方式，降低了能源消耗，减少了环境污染，有助于实现城市可持续发展。
4.提高城市防灾减灾能力。
综合管廊能够有效抵御自然灾害，降低城市受灾程度，提高城市防灾减灾能力。
二、综合管廊项目建设的关键环节1.科学规划，合理布局。
在综合管廊项目建设过程中，要充分考虑城市发展规划、交通状况、地下空间利用等因素，科学规划、合理布局，确保管廊系统高效、安全、可靠。
2.技术创新，提高施工质量。
综合管廊建设涉及多个专业领域，需要不断创新施工技术，提高施工质量。
例如，采用盾构法、顶管法等先进施工技术，提高施工效率，降低施工成本。
3.加强项目管理，确保工程质量。
综合管廊项目涉及多个环节，要加强项目管理，确保工程质量。
从设计、施工、监理到验收，每一个环节都要严格执行相关规范，确保项目顺利进行。
4.注重运营维护，提高管廊使用寿命。
综合管廊建设完成后，要加强运营维护，确保管廊系统安全稳定运行。
建立健全管廊运维管理体系，定期对管廊进行检测、维护，提高管廊使用寿命。
三、综合管廊项目交流与合作1.加强技术交流，提升行业水平。
综合管廊项目建设涉及多个专业领域，要加强技术交流，学习借鉴国内外先进经验，提升行业水平。
城市综合管廊工程电气自控设计探讨 隋春燕
城市综合管廊工程电气自控设计探讨隋春燕摘要：在城市综合管廊工程中，电气系统是重要组成部分，其设计质量直接影响到综合管廊的使用安全性。
现阶段，人们越来越关注城市综合管廊工程的电气自控设计。
文章结合实例对城市综合管廊工程电气自控设计进行简要探讨，希望能为相关行业提供有益参考。
关键词：城市；综合管廊工程；电气自控设计；要点?1地下综合管廊概况地下综合管廊是城市地下工程的重要部分，它可以有效容纳电力、通信、燃气以及给水等不同的管线。
在城市电气系统方面，地下综合管廊可以容纳各种市政公用管线如干线、支线以及电缆沟等。
大多数的地下综合管廊的建设应用了集约化的设计理念，这样不仅可以实现对地下空间的高效利用，也避免了各种专业管线分开施工和不定期开挖现象，从而减轻了对交通以及周围建筑物的影响，具有良好的经济效益和社会效益。
目前，地下综合管廊的设计理念不断创新，设计方法不断发展和完善，建设规模也在不断加大，对于城市的发展具有重要作用。
综合管廊的大力推广首先出现在法国，有效提升了城市环境的质量。
如今，地下综合管廊的管理和技术应用上都在不断完善，在西方很多发达国家地下综合管廊已经非常普遍，在我国的一线城市，地下综合管廊的建设力度也在不断加大，并融入了技术水平较高的电气设计，其安全性能和实用性能都得到了充分的提升。
2综合管廊电气设计内容综合管廊是指建于城市地下用于容纳两类及以上城市工程管线的构筑物及附属设施，通常情况下，综合管廊以200m作为一个防火分区，每个防火分区的两端分别设置一个排风口、一个投料口兼进风口。
综合管廊内的监控、消防、照明、排水、通风等系统的安全运行都需要稳定的电力供应，电气设计是综合管廊重要的附属工程，其主要内容包括变配电系统及供配电设计、电缆敷设设计以及照明、防雷、接地系统设计。
3城市综合管廊工程电气自控设计3.1变配电系统（1）控制中心10kV变电所设置二台变压器，采用单母线分段联络手动备投接线形式由10kVI、II段母排直接供电。
城市综合管廊工程电气自控设计探讨 韩锦华
城市综合管廊工程电气自控设计探讨韩锦华综合管廊也被称为共同沟，主要是在地下搭建公共空间，在该空间内集中敷设各管线。
综合管廊还设有监控系统，检修口和投料口，以此监控和管理综合管廊。
所以在管廊工程施工设计期间必须遵循相关技术标准，特别是电气自控设计方面，应当严格按照相关要求规定开展设计，能够深入分析和了解电气自控技术的各项要求，确保管廊工程电气工程设计的可靠性，全面发挥出管廊的作用。
1、综合管廊工程电气自控工程特点第一，无自然采光，需要设计人工照明。
地下空间长年阴冷潮湿，通风效果差。
需要设计通风机保证散热和换气。
电气自控设备对防护等级的要求比较高。
第二，为了确保电气设备运行可靠性，施工人员人身安全，满足供电要求。
在设计供电负荷时需要按照二级负荷进行设计。
应急照明，消防设备和监控报警系统采用UPS系统确保电力供应的连续性。
第三，定期巡检人员需要进入到管廊内部进行检修，平时处于无人看守状态。
所以在内部可以不用设置消防应急广播。
第四，由于考虑到设备和人员运行安全问题，需要通过设备环境监控系统以确保系统运行稳定性，同时还需要通过通信系统，安防系统以及报警系统维护管廊内部的安全。
第五，电力舱当中含有较多电力电缆，排放比较密集，所以散热量比较大，导致管廊内部存在极大的火灾安全隐患，所以需要在管廊内部设置温度检测系统。
2、城市综合管廊工程电气自控设计2.1供电负荷计算问题在计算供电负荷时，需要采用系数计算法，由于在当前研究当中没有相关系数可供参考，这就要求电气设计人员能够按照以往经验和电气理论知识，充分掌握工程运行的基本条件，通过负荷定义计算，假设持续性负荷，并且确保变负荷在时间间隔内所产生的效应同于实际负荷，通过用电情况合理选择相关系数。
一般来说，在供电区间内需要按照六个串接防火分区进行设计。
若系统采用高压供电方式，则应当设置两台变压器。
这样可以确保其中一个变压器故障之后，可以立即启动另一个变压器。
在设计连续负荷时，应当充分考虑监控系统、照明系统等电力设备的用电负荷。
张浩《综合管廊电气、自控专业设计交流》
提纲
1.综合管廊需求分析 2.综合管廊电气系统设计 3.综合管廊监控与报警系统设计
综合管廊需求分析
1、综合管廊需求分析
拉
保
链
护
马
管
路
线
节
空
约
间
土
开
地
发
《国务院关于加强城市地下管线建设管理的指导意见》（国办发【2014】27号） ： 提出稳步推进城市地下综合管廊建设。
条件 1）同一防火分区任意一只感烟与任意一只温感的报警信号 2）一只手动报警按钮与任意一只感温火灾探测器的报警信号 动作 1）自动灭火系统的启动。
消防控制室应能手动直接控制消防水泵等重要消防设备，当设备距离消 防控制室超过1000m时，可经火灾自动报警系统网络与总线远程控制
可燃气体报警系统
子系统名称 系统组成与设置
人员定 位系统
单个舱室内定位精度 不宜大于100m
设置有人员定位系统的综合管廊，在监控中心应能 实时显示综合管廊内人员位置。
安全防范系统
总体 综合管廊视频安防监控系统应采用数字化技术。
配置
综合管廊内沿线舱室、设备集中安装处或现场设备间、人员出 入口、变配电间及监控中心控制区、设备区等场所应设置摄像 机。综合管廊沿线舱室内摄像机设置间距不应大于100m，且 每个防火分区不应少于1台。
高水位排水 危险水位报警
温度超高异常 报警
环境与设备监控系统
方案1 ✓ 分区设PLC ✓ 所有PLC组成单环网 ✓ 结构简单、适用于小型综合管廊
方案2 ✓ 分变电所设主PLC，分区设I/O ✓ 所有主PLC组成单环网 ✓ 造价低廉、适用于小型综合管廊
方案3 ✓ 分变电所设汇聚交换机，分区设PLC ✓ 采用双层网络 ✓ 可扩展型强、适用于大型综合管廊
地下综合管廊经验交流材料
地下综合管廊经验交流材料地下综合管廊（Underground Utility Tunnel）是一种在城市地下建造的综合性管廊工程，用于容纳各类公用事业管线，如电力、燃气、供水、排水、通信等。
这是一种有效解决城市地上管线交叉、冲突及容易受到自然灾害影响的问题的方法。
本文将介绍地下综合管廊的建设经验和交流材料。
地下综合管廊的建设经验包括以下几个方面。
首先，地下综合管廊的规划和设计非常重要。
在规划和设计阶段，需要考虑到城市的发展规划、管线的布局以及未来的需求变化。
合理的规划和设计可以减少不必要的工程冲突和重复建设，提高工程效益。
其次，施工技术和管理也是地下综合管廊建设的关键。
在施工阶段，需要采用合适的施工技术和方法，保证各类管线的安全施工和连接。
同时，施工过程中的管理需要做到科学、合理和有序，确保施工质量和工期。
再次，地下综合管廊的监测和维护也是至关重要的。
监测可以及时发现管线的损坏和故障，维护可以保证管廊的正常运行和服务。
监测和维护工作需要有专门的机构和人员负责，并定期进行检查和维修。
最后，地下综合管廊需要与城市的其他基础设施和建筑互相配合。
在建设过程中，需要与城市的道路、桥梁、建筑等进行协调和整合，以确保各类管线能够顺利运行和服务。
作为地下综合管廊建设的经验交流材料，可以包括以下内容。
1. 建设案例分享：分享已经建成的地下综合管廊项目，介绍该项目的规划、设计、施工等方面的经验和教训，以及项目的运行状况和效益。
2. 技术探讨：邀请相关领域的专家和学者，就地下综合管廊建设中的技术难题和热点问题进行深入交流和讨论，探索解决方案和创新技术。
3. 案例分析：对于已经发生的地下综合管廊问题和事故进行深入分析，总结出问题发生的原因和教训，提出相应的解决方案和改进建议。
4. 现场考察和实地演示：组织参会人员进行地下综合管廊的现场考察和实地演示，了解实际施工情况和运营管理方式，加深对地下综合管廊的理解和认识。
通过建设经验的交流和材料的共享，可以有效提高地下综合管廊建设的质量和效益，促进城市基础设施的协调发展和优化布局。
城市综合管廊工程电气自控设计的要点分析
城市综合管廊工程电气自控设计的要点分析摘要：综合管廊是指建在城市地下，容纳两条以上市政工程管线的设施及其相邻的设施。
可以彻底解决道路雷电和空气中的蛛网问题，节省和释放大量地下空间，提高管道的内在能力和危险能力，保障城市生活安全，提高城市的综合承载力。
这是一个密集而科学的城市综合管道项目。
管道朗电气设计主要包括截面设计、配电设计和电缆设计三个方面。
本文结合作者参与的项目，简要介绍了孔道电气设计的要点。
关键词：城市综合管廊；电气自控设计；要点分析引言电气工程是综合管沟工程的重要组成部分。
根据每个走廊的实际情况，对截面设计、配电设计、电缆设计等进行了优化，提高了设计的实用性、可靠性、安全性和经济性。
低压供电半径一般不超过0.8公里，因此在管廊中部安装箱式变压器。
管廊以防火区为分配单位，在两个防火区之间划分一个分配空间。
每个防火区均设有非电气负荷AP配电箱，负责区域内第三负荷的分配。
在使用一条电源输入线路的同时，安装一个火灾负荷APE配电箱，负责区间二次负荷的分配。
使用两个电源，分别从低压柜和EPS柜引入。
1综合管廊电气基本设计原则1.1设计依据对于综合管廊电气基础的设计，建筑概况是一个复合站:起点桩号K0+000，设计点GL27，应在设计基础上进行茧自缚电子的基本设计。
该设计基于建筑公司提供的设计图纸或各专业领域提供的技术内容。
中国确定主要规范、法规和标准后，根据按照GB50053-2013《20kV及以下变电所设计规范》、GB50016-2014《建筑设计防火规范》、GB50838-2015《城市综合管廊工程技术规范》进行设计，从而确保综合管廊电气设计达到规范规定的范围与要求。
1.2综合管廊电气设计验收标准分析目前，为适应城市共用沟建设和未来发展的要求，城市共用沟工程及验收质量标准应按照城市共用沟建设的要求实施，并达到技术、经济、安全、质量、环境等内容。
公用沟的电气设计容易变更、增加等。
这导致了城市上空的电网变得越来越稠，平坦的道路成为电力线路的情况。
城市综合管廊工程电气自控设计探讨
城市综合管廊工程电气自控设计探讨摘要：综合管廊的设计不仅关系到市政工程系统性以及科学性，而且影响城市基础设施建设水平。
电气及自控系统是城市综合管廊工程的重要组成部分，其设计质量直接影响到综合管廊的使用安全性。
现阶段，人们越来越关注城市综合管廊工程的电气自控设计。
关键词：综合管廊；照明系统；供配电系统；自控系统设计；1国内外综合管廊发展历程综合管廊的起源地在巴黎，距今已达两百年左右历史。
1833年，法国巴黎结合下水道的富裕空间，开始建设世界上第一条综合管廊，综合容纳了自来水、通讯、电力、压缩空气管道等市政公用管道。
目前巴黎综合管廊的长度已经超出100km。
在巴黎之后，汉堡、伦敦等一些大型城市也逐渐开始建设综合管廊工程。
从上个世纪开始，许多发达国家，如日本、美国等也开始兴建城市综合管廊。
相较于发达国家，国内在综合管廊的研究与建设上时间较短，起步较晚，并且主要在大城市集中建设，如北京、上海及广州等地区。
20世纪90年代初，上海建设了国内首个综合管廊，其规模和距离都比较大，总长达到11km，主要包含四种管线，即供水、供电、燃气以及通讯管线。
2006年，北京建设了国内第二个综合管廊工程。
综合管廊承载力强服务水平高节约城市土地资源提高省事综合防灾能力，具有很高的应用价值，其推广前景非常广阔。
2供配电系统设计在综合管廊整个电气系统中，属于二级负荷的设备有应急照明、消防设备、报警及监控设备。
在荆州大道综合管廊项目设计中，天燃气管道入廊，燃气舱的监控与报警设备，管道紧急切断阀、事故风机也按二级负荷供电，采用两回线路供电。
其余为三级负荷设备。
一般按综合管廊全长综合考虑供配电系统设计。
由于综合管廊供电距离长，而用电设备主要为380/220V，考虑到10kV及0.4kV的线路的供电能力，经综合考虑，综合管廊供配电系统采用10/0.4kV两级配电系统。
根据地区供电条件，供电电源采用10kV。
10kV电源从监控中心引出，为沿线的箱式变电所提供电。
城市综合管廊工程的电气自控设计
摘要：简要阐述了城市综合管廊工程的发展历程以及城市综合管廊工程电气自控设计的特点，分析了城市综合管廊工程中供配电系统、自控系统、安防系统、通信系统的设计要点，以保证城市综合管廊工程的建设质量及安全性能。
关键词：城市综合管廊；电气自控设计；供配电0 引言城市综合管廊工程又被称为共同沟工程，是一种深埋于地下的共享空间搭设体系，共享空间用于所在城市的各个重要管线的统一集中敷设。
城市综合管廊工程设计内容极为庞杂，电气自控设计需要根据城市综合管廊整体状况进行灵活多变的方案调整，结合综合管廊的地质情况、空间状态等进行相应的电气自控设计，充分发挥出城市综合管廊工程电气自控系统在综合管廊内的各项功能。
1 综合管廊工程概述1.1 城市综合管廊工程发展历程城市综合管廊首次设计案例出现在法国。
1832年，法国人结合巴黎下水道的富裕空间，开始建设世界上第一条综合管廊，综合管廊内容纳了自来水、通信、电力、压缩空气管道等市政公用管道。
1958年，在我国天安门广场敷设了第一条1076m的综合管廊。
1.2 城市综合管廊工程电气自控设计的特点从整体设计角度看，城市综合管廊工程跨度较大，需要一个可靠的供电体系以及监控系统作为支持。
对于城市综合管廊工程的电气自控设计来说，具有以下设计特点：（1）由于自然光无法进入管廊内，为保障城市综合管廊工程的顺利开展，就要依靠人工照明的方式提升综合管廊空间内的光照度，为工作人员提供一个满足工程作业需要的光照环境。
（2）综合管廊属于密闭型地下构筑物，内部空气流动性不佳，易造成有害气体的积聚，且沟内电缆、电气设备等均会发出大量的热量，影响廊内工作环境，因此需要在廊内安装检测仪器，并增加通风措施以改善工作环境。
（3）综合管廊内互有干扰的管线应分舱室放置。
针对不同管线的安全隐患，一方面需要一套完善的地下环境、设备监控系统，对电力舱进行实时温度、火灾检测，对燃气舱进行有害、可燃气体检测，以确保环境安全；另一方面，要建立安防系统，包括视频监控、出入口控制和管廊人员安全管控系统，实现入侵报警、人员定位、在线式电子巡检、无线语音通信功能，为廊内施工以及巡检人员提供安全保障。
城市综合管廊工程电气自控施工探讨
城市综合管廊工程电气自控施工探讨摘要：城市综合管廊的施工关系到市政工程的系统性及科学性，影响着城市建设水平。
电气系统是城市综合管廊工程的重要组成部分，其施工质量会直接影响综合管廊的使用安全性。
主要对城市综合管廊进行概述，并对电气自控的设计和施工要点进行详细分析与说明，以期为相关工程提供参考。
关键词：综合管廊；电气自控；施工；安全性0引言城市综合管廊也称之为共同沟，具体来说就是地下空间的各个管线进行有效连接，然后集合成一个综合管廊。
一般情况下，城市的综合管廊会有三大设备:投料口、检修口和监控系统，这些设备和系统都是为实现对综合管廊的监控、管理而服务的。
由于城市综合管廊有着无法替代的重要性，因此对综合管廊工程的电气自控施工需要引以重视:①管理和施工的人员需秉承认真负责的工作态度,谨慎对待施工作业;②需充分掌握电气自控施工技术，确保在施工过程中的安全性与可靠性，从而发挥综合管廊的最大化效果和作用。
1综合管廊概述综合管廊是城市地下管道的综合通道，通俗地说就是在城市的地下空间修建一个通道，并把城市的给排水管道、通信管道、电力管道等结合在一起，是一项综合性的工程项目。
在工程项目施工过程中,必须坚持将前期的施工设计、中期的施工建设与维护管理相结合的原则。
在现代社会的进程中，综合管廊已经成为保障城市正常运营的生命线和关键基础设施之一，同时也是城市地下空间建设中不可或缺的公共设施。
近几年，随着我国科学技术的进一步改进和创新,城市综合管廊的建设面积逐渐扩大，功能也在原有基础上逐步完善升级。
纵观全球,虽然我国综合管廊的发展历史已有上百年，但与西方发达国家相比,受人才、技术等方面的限制,仍有一定的距离。
目前,开展综合管廊工程较多的城市主要为一二线城市，如北京、上海、成都等。
因此，综合管廊具有很高的应用价值，其应用和推广前景也非常广阔。
2城市综合管廊工程电气自控施工要点2.1综合管廊风机的配电及控制在进行综合管廊施工时，会进行各类管线的敷设，而后实现对综合管廊风机的配电与控制，但是此类风机与建筑物的普通风机是不同的。
城市综合管廊工程电气自控施工探讨
城市综合管廊工程电气自控施工探讨摘要：现代化的城市建设体系不断完善，综合管廊工程是比较特殊的组成部分，对城市的形象建设和内部设施发展具有较大的影响，为了在综合管廊的建设中得到更好的效果，建议加强电气自控施工，利用全新的技术改善施工效果，针对各个施工环节有效衔接，提高施工效率、施工质量。
综合管廊工程电气自控施工时要仔细的勘察环境，对施工劣势条件有效的转变，提高施工的安全性，促进城市的稳步发展。
关键词：城市规划；综合管廊；电气施工综合管廊工程电气自控施工的难度较高，施工环境因素、施工技术因素、施工设备因素都是比较重要的影响因素，各项施工任务应按照专业化的思路、方法进行作业，同时还要对内部施工和外部施工有效的融合。
综合管廊工程电气自控施工的技术应用要从自动化、智能化、信息化的角度出发，打造全新的技术平台，加强各类数据、信息的有效整理，分析功能方面的问题和隐患，提前进行防控，减少城市发展的难题。
一、城市综合管廊工程电气自控施工的原则现阶段的城市基础设施建设不断完善，综合管廊工程是比较重要的项目，对城市的发展创新存在巨大的影响。
但是，综合管廊的电气自控施工难度较高，不仅要站在长远的角度思考，还要在施工的过程中给出较多的依据，减少传统施工作业的问题和压力。
施工前应做出详细的勘察、调研，对施工范围内的数据、信息有效掌握，避免盲目的施工，要对施工优势劣势有效分析，确保施工的过程中得到较多的便利性。
施工过程中需要加强管理，包括技术管理、设备管理、材料管理等，以先进的管理理念和管理方法减少施工矛盾，提高施工效率和施工质量。
施工后要加强检测分析，严格落实国家的相关规范、标准，针对存在问题的地方科学纠正，提高施工的综合水平，为城市发展提供更多的支持和保障。
二、城市综合管廊工程电气自控施工的方法（一）负荷等级和供电电源城市综合管廊工程电气自控施工的时候，负荷等级与供电电源是比较重要的组成部分，一般情况下，综合管廊采用10/0.4kV变配电系统，通过10kV降压变配电所或者是箱式变电站，为工程提供电源支持，由此不仅提高了电源的安全性、稳定性，还可以对管廊工程的功能进行合理的优化。
城市综合管廊工程电气自控设计探讨
城市综合管廊工程电气自控设计探讨摘要：电气系统是城市综合管廊工程中的重要组成部分。
电气系统与综合管廊有着密切的联系，综合管廊的使用安全性能会受到电气系统设计质量的直接影响。
现在这个阶段，人们把注意力越来越倾向于探索电气自控设计在城市综合管廊工程中的作用。
这一篇文章参考相关的例子，对城市综合管廊工程中的电气自控设计进行简要的分析，以期待对相关的产业提供更多的帮助。
关键词：电气自控设计；城市综合管廊工程；探索分析引言：伴随着我们国家市政建设的发展，城市综合管廊工程建设项目正在不断的增加。
城市综合管廊工程建设项目的增加能够有效地达到地下空间的综合利用的效果，最大限度的节约城市建设用地。
这提高城市综合管廊工程的电气自控设计的可靠性能还有安全性能的最终目的。
将要对城市综合管廊工程的电气自控设计的相关问题进行重点的研究和分析，争取达到电气自控设计更加优化、更加合理的成就。
在城市的建设当中，城市综合管廊工程可以对道路反复开挖、管线路由混乱等一系列的问题进行优化解决，还能够有效的提高地下空间的利用效率。
可以充分的改善交通被各种管线施工所困扰的问题。
新型城市化的发展质量会不断得到提升，经济的发展动力也会不断的增加。
一、城市地下综合管廊的简单描述。
1.1、概括与总结。
城市地下工程的重要组成部分是城市地下综合管廊。
城市地下综合管廊可以非常充分的容纳电力、通信、燃气还有给水等许多不尽相同的管线。
在城市电气系统的一个领域，城市地下综合管廊可以非常有效的容纳各种各样的市政工程管线，就比如说，干线、支线还有一些电缆沟等。
城市地下综合管廊普遍运用的设计理念是集约化，这样的设计理念不仅仅可以实现对城市地下空间的充分有效利用，还可以高效的规避各种专业的管线分开施工还有不定期开挖的种种现象。
这样的设计理念可以有效的减缓交通被周围环境中的相关建筑物的影响程度。
具有双重效益，即良好的经济效益还有良好的社会效益。
在当前的发展阶段之中，不断的发展和创新城市地下综合管廊的设计理念。
城市综合管廊工程电气自控设计的要点分析
城市综合管廊工程电气自控设计的要点分析摘要：综合管廊将两种以上的城市管线集中于同一地下空间，是一种现代化、集约化和科学化的城市基础设置，它可以有效缓解城市日益发展所需的地下空间资源。
目前，国内的城市综合管廊建造方式主要分为现浇和预制两种，与现浇形式相比，预制装配式综合管廊具有施工周期短、结构质量好、材料用量省、对环境和生活污染小等优势，能够满足建筑产业化和绿色化的要求，是综合管廊建造的发展趋势。
关键词：市政综合管廊工程；电气自控设计；可持续发展引言随着城市经济的快速发展，日益短缺的城市公共设施管道资源与城市居民生活所需水、电、气等公共资源基础设施的矛盾日益突出。
如运行管理设备故障，可能会带来管道廊道功能失效的风险。
因此，安全规范城市管道建设尤为重要。
越来越多的城市开始修建地下公共管道走廊。
管道廊道不仅可以整合水、气、电、通讯等管道，维护城市功能，而且可以利用电力、照明、排水和其他设备来满足自己的功能操作。
所以，利用相关信息技术解决城市管道走廊管理中存在的问题具有十分重要的意义。
1城市综合管廊工程的起源及发展作为地下管线的综合通道，综合管道库能够实现设计、施工和管理的多方统一，是城市建设中集排水、电力、通信于一体的综合实用工程，大力推进城市建设步伐。
综合管道工程最早出现在19世纪。
当时，为了处理和纠正地下管线分配问题，解决管理混乱的问题，提出了地下管线维护方案，立即进行综合管线建设。
巴黎城市管理管廊建设经过建设和不断完善，全长100多公里，在巴黎城市建设中发挥着非常重要的作用。
之后，汉堡、伦敦和美国等城市也开始筹备和建设综合城市走廊项目。
目前，随着经济和科技的发展，综合走廊项目也在不断发展和完善，成为保证城市正常运行的重要基础设施，也成为城市地下空间建设不可或缺的组成部分。
中国在城市综合管理走廊项目起步较晚，但已颁布了有关城市综合管理走廊建设的相关文件，为综合管理走廊的建设和发展提供了有效保障。
2综合管廊的基本特征综合管道廊道属于公共管道廊道，可在公共空间中形成多种专业管道共存。
城市综合管廊工程电气自控施工探讨
城市综合管廊工程电气自控施工探讨综合管廊的施工不仅关系到市政工程系统性以及科学性，而且影响城市建设水平。
电气系统是城市综合管廊工程的重要组成部分，其施工质量直接影响到综合管廊的使用安全性。
现阶段，人们越来越关注城市综合管廊工程的电气自控设计和施工。
本文结合综合管廊发展历程对城市综合管廊工程电气自控施工进行简要探讨，希望能为相关行业提供有益参考。
标签：城市;综合管廊工程;电气自控施工;要点城市综合管廊也叫共同沟，即在地下进行公用空间的搭设，然后将城市各个管线在这一空间中进行集中敷设。
同时，综合管廊中还有投料口、检修口以及监控系统的设置，以此实现对综合管廊的实时监控与管理。
在城市综合管廊工程建设过程中，必须严格按照规定要求进行工程施工，特别是电气自控施工。
施工人员应当坚持科学合理的施工原则，对城市综合管廊的概念进行充分掌握，根据实际情况优化施工方案，保证综合管廊电气系统运行的安全性、稳定性与可靠性，从而充分发挥出城市综合管廊的各项功能。
本文主要探讨城市综合管廊工程的电气自控施工要点。
1、综合管廊发展历程1.1国外综合管廊发展综合管廊最初在国外出现，其研究历史目前已达两百年左右。
随着科技水平的不断上升，综合管廊得到了迅速发展。
近年来，城市综合管廊工程数量越来越多，规模越来越大，其功能也逐渐向着多样化方向发展。
1833年，综合管廊开始在法国巴黎出现，最初是为了改善城市环境、解决地下管线布设杂乱等问题。
调查研究表明，目前巴黎综合管廊的长度已经超出100km，属于比较完善的综合管廊系统。
在巴黎之后，汉堡、伦敦等一些大型城市也逐渐开始建设综合管廊工程。
从上个世纪开始，许多发达国家，如日本、美国等也开始了城市综合管廊的兴建事业。
世纪1.2国内综合管廊发展尽管综合管廊已经发展了约两百年，但是相较于发达国家，国内在综合管廊的研究与建设上时间较短，起步较晚，并且主要在大城市集中建设，如北京、上海及成都等地区。
许多城市并未开始综合管廊建设工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压细水雾系统、超细干粉、天然气舱通风机、监 控系统、火灾报警系统、可燃气体报警系统、应急 照明。
✓ 三级负荷
非天然气舱通风机、排水泵、一般照明、动力插座。
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
水分析出结露
爆炸环境
天然气主要成分为甲烷，因此天然气舱内产品最低防爆 标准为：EXd IIA T1，但实际上很少有单位做最低标准试验 （最低标准会限制产品的推广应用）。因此从安全裕度及市 场产品实际情况，一般选择 EXd IIB T4及以上。
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
通讯系统
日常 管理
监控与报警系统应设置环境与设备监控系统、安全防范系统、通信系 统、预警与报警系统和统一管理平台。预警与报警系统应根据所纳入 管线的种类设置火灾自动报警系统、可燃气体探测报警系统。
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
环境与设备监控系统
环境与设备监控系统应对管廊环境质量进行监测，并应对通风系统、 排水系统、供配电系统、照明系统的设备进行监控和集中管理。
环境与设备 监控系统
通风 系统
排水 系统
环境 质量
供配电 系统
照明 系统
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
综合管廊电气总体架构
✓ 分区：通常以约200m作为一个分区，在分区内设置一套0.4kV系统 为分区供电。
✓ 分变电所：若干分区内设置一处分变电所，为分区提供总电源。 ✓ 控制中心：控制中心内10（20）kV系统为分变电所提供高压电源。
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
温度超高异常 报警
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
环境与设备监控系统
方案1 ✓ 分区设PLC ✓ 所有PLC组成单环网 ✓ 结构简单、适用于小型综合管廊
方案2 ✓ 分变电所设主PLC，分区设I/O ✓ 所有主PLC组成单环网 ✓ 造价低廉、适用于小型综合管廊
源分别两台变压器低压侧。
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
分区配电系统
✓ 分区三级负荷低压配电箱所带负荷宜按舱室进行划分； ✓ 单个舱室三级负荷设总开关； ✓ 一旦单个舱室发生火灾，由火灾报警控制器联动分励脱口单个舱室总开关。
综合管廊监控与报警系统设计
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
监控与报警系统管控对象
1
综合管廊公共环境（包括本体、运行环境、管线布置等）
2
综合管廊公共环境、及所有入廊管线
分变电所布置
分变变电所设置间距是多少？
分变电所布置形式： 地上or地上？
分变电所1）分变电所建议设置间距宜为1200~2000米；（2）结合景观要求选择 分变电所布置形式；（3）分变电所根据二级负荷的容量选择变压器数量； （4）分变电所变压器不宜根据所有设备同时开启计算。
集水坑处 排水区间地势最低处 舱室顶部
控制对 象 风机
风机 风机
风机
排水泵
联动阈值
备注
管线正常运行 根据综合管廊 所需环境温度 内外温湿度的
情况
19.5%（V/V） 《缺氧危险作 业安全规程》
10mg/m3
《工作场所有 害因素职业接 触限值》
1%（V/V）
《城市综合管 廊工程技术规 范》
高水位排水 危险水位报警
分变电所布置
✓ 分变电所设置单变压器； ✓ 分变电所设置一台低压
总配电柜 ✓ 分区设置一台分区配电
柜及一台EPS柜。
✓ 分变电所设置单变压器； ✓ 分变电所设置一台低压总
配电柜及集中EPS。 ✓ 分区设置一台分区配电柜
及一台应急箱。
方案 3
分变电所布置
✓ 分变电所设置双变压器； ✓ 分变电所低压侧有负荷分组及不分组形式，详见GB50016相关章节； ✓ 分区设置三级负荷配电箱及应急柜，应急柜采用双电源自切形式，两路电
综合管廊电气系统设计
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
综合管廊负荷等级
综合管廊的消防设备、监控与报警设备、应 急照明设备应按现行国家标准《供配电系统 设计规范》GB50052规定的二级负荷供电。
入侵报警系 视频安防监 出入口控制 电子巡查系
统
统
控系统
系统
统
（可选）
✓ 综合管廊安全防范系统应由安全管理系统和若干子系统组成。子系统应包括入 侵报警系统、视频安防监控系统、出入口控制系统、电子巡查系统。根据综合 管廊的规模、安全管理要求，子系统可增加人员定位系统。
✓ 综合管廊安全防范系统宜自成安防专用网络独立运行。网络带宽应能满足安防 信号接入监控中心中央层的数据传输带宽要求并留有裕量，且应优先保证报警 信号和控制信号的传输。
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
1、综合管廊需求分析
管线 敷设 场所
公用 隧道 空间
城市 生命线
少人 场所
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
方案 1
方案 2
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
综合管廊电气、自控专业 设计经验交流
张浩
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
提纲
1.综合管廊需求分析 2.综合管廊电气系统设计 3.综合管廊监控与报警系统设计
上海市政工程设计研究总院（集团）有限公司
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
通风机控制原理
✓ 通风机平时分为就地控制及远方控制； ✓ 应在人员出入口安装风机按钮，便于巡检人员进入刚分区前进行通风； ✓ 火灾时由火灾报警系统联动关风机； ✓ 天然气泄露时由可燃气体报警系统联动开风机。
方案3 ✓ 分变电所设汇聚交换机，分区设PLC ✓ 采用双层网络 ✓ 可扩展型强、适用于大型综合管廊
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
安全防范系统
安全防范系统
人员定位系
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
监控与报警系统有哪些系统
统一管理 平台
统一 管理
联动 处理
环境与设备 监控系统 安防系统
火灾报警
天然气报警
管线 环境
人员 环境
应急 处理
1、综合管廊需求分析
综
管线 环境
为各类管线提供一个良好的运行环境
合
为什么
管 廊
人员 环境
为少量专业人员提供一个安全的环境 需要 附属系统?
的
基 本
应急 处理
为紧急事故提供一个应急处理的功能
需
求
日常 管理
为日常管理检修提供技术支持
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
上海市政工程设计研究总院（集团）有限公司
SHANGHAI MUNICIPAL ENGINEERING DESIGN INSTITUTE (GROUP) CO.,LTD.
照明系统控制原理
✓ 综合管廊内平时无人状态一般不开灯； ✓ 综合管廊一般照明平均照度不小于15lx，应急照明不低于5lx； ✓ 火灾时由火灾报警系统联动开启应急照明，并关闭一般照明； ✓ 天然气泄漏时由可燃气体报警系统联动开启应急照明，并关闭一般照明； ✓ 一般照明灯具与应急照明灯具可交错布置，也可仅设置应急照明。
