双绞线的电磁屏蔽原理
屏蔽双绞线的作用
屏蔽双绞线的作用
屏蔽双绞线（Shielded Twisted Pair，简称STP）是一种传输音频、视频和数据信号的电缆类型。
与非屏蔽双绞线（Unshielded Twisted Pair，简称UTP）相比，STP具有更好的抗干扰性能。
以下是STP的作用：
1.抗外界干扰：STP通过在导线周围添加导电屏蔽层，可以有效地阻
止外界电磁干扰的入侵。
这些干扰可能来自电源、电线、电机和其他无线
电设备，通过屏蔽层，STP可以减少这些干扰对信号传输的干扰。
2.降低串扰：串扰是指在双绞线中的两个线对之间相互干扰的现象，
会导致信号的失真和损耗。
STP的屏蔽层可以有效地隔离不同线对之间的
干扰，从而降低串扰的影响。
3.改善信号质量：屏蔽层可以有效地减少信号的损耗和衰减，提高信
号的传输质量。
这对于高速数据传输和长距离传输尤为重要，可以确保信
号在传输过程中的稳定性和可靠性。
4.提高安全性：STP的屏蔽层可以起到一定的安全作用，可以防止信
号被窃听和劫持。
在网络传输中，保护敏感数据的安全性非常重要，STP
可以提供一定的安全保护。
5.符合电磁兼容性要求：STP的屏蔽层可以有效地减少对周围设备和
环境的电磁辐射，符合电磁兼容性要求。
这对于一些对电磁环境要求较高
的场所尤为重要，如医院、实验室等。
总之，屏蔽双绞线的作用是为了提高传输信号的抗干扰性能、减少串
扰干扰、改善信号质量、提高安全性和满足电磁兼容性要求。
在一些对信
号传输要求较高的场景中，如计算机网络、音频设备和视频传输等领域，STP被广泛应用。
干货：浅析双绞线抗干扰原理
⼲货：浅析双绞线抗⼲扰原理
双绞线是⼀种为⼤家都很熟悉的，在很多⽅⾯(模拟和数字)都得到⼴泛应⽤的⼀种传输线的形式。
它是由两条互相绝缘的铜导线按⼀定密度的螺旋结构绞合成的绞线对。
线对绞合的结果，⾸先，降低了外界电磁场对双绞线的⼲扰以及双绞线线对之间的串⾳⼲扰，其次，降低⾮平衡型传输线之间的互电容。
最后，使传输线的特性阻抗能保持恒定。
双绞线在传输频率低于100kHz，且距离较短时使⽤，抗⼲扰效果⾮常有效，⾼频使⽤时，因特性阻抗不均匀⽽造成波的反射，屏蔽效果会受到限制。
与其他具有屏蔽作⽤的传输线结构(如屏蔽线和传输电缆)相⽐，双绞线在传输距离、信道宽度和数据传输速度等⽅⾯均受到⼀定限制，但价格较为低廉，所以它是⽬前在低频领域得到了最⼴泛的应⽤。
双绞线分为⾮屏蔽双绞线和屏蔽双绞线两类。
由电磁感应知识可知，在抑制电磁感应的⽅法中，缩⼩感应回路圈围⾯积是⼀种有效的⽅法。
传输信号的往复两根导线间有若⼲距离，所以出现圈围⾯积，如图1所⽰。
⽤图1(b)的⽅式取代图1(a)的两根导线平⾏的⽅式，把两根导线互相扭绞，这时感应最⼩。
通过扭绞，不仅缩⼩了圈围的⾯积，⽽且就局部来说，感应电压的极性相反，在每根导线上的感应电流是相互抵消的。
在正确使⽤的前提下，双绞线对外来磁场感应⼲扰有⼀定的抑制能⼒，并且随着双绞线节矩的不同有不同的屏蔽效果。
表1给出了⼀对平⾏线与双绞线的屏蔽效果的⽐较。
下⾯表1平⾏线和双绞线对外来⼲扰屏蔽效果的⽐较。
双绞线讲解
电缆内铜导线直径大小
7
EIA/TIA
CAT1 CAT2
ISO/IEC
A类 B类
规定最大带宽
100kHZ 4MHZ
适用场合
用于报警系统，或只适用于语音传输（一类标准主要用于 八十年代初之前的电话线缆），不用于数据传输。 用于语音传输和最高传输速率 4Mbps 的数据传输，常见于 使用 4MBPS 规范令牌传递协议的旧的令牌网。 应用于语音、10Mbit/s 以太网（10BASE-T）和 4Mbit/s 令 牌环，最大网段长度为 100m，采用 RJ 形式的连接器，已 淡出市场。 用于基于令牌的局域网和 10BASE-T/100BASE-T 。最大网 段长为 100m，采用 RJ 形式的连接器，未被广泛采用。 用 于 100BASE-T 和 1000BASE-T 网 络 ， 最 大 网 段 长 为 100m ，采用 RJ 形式的连接器。这是最常用的以太网电 缆。 超 5 类具有衰减小，串扰少，并且具有更高的衰减与串扰 的比值（ACR）和信噪比（SNR）、更小的时延误差，性能 得到很大提高。超 5 类线主要用于千兆位以太网 （1000Mbps） 六类布线的传输性能远远高于超五类标准，最适用于传输 速率高于 1Gbps 的应用。布线标准采用星形的拓扑结构， 要求的布线距离为：永久链路的长度不能超过 90m ，信道 长度不能超过 100m。 七类线是一种 8 芯屏蔽线，每对都有一个屏蔽层（一般为
10
7类双绞线:电缆最高频带带宽为600MHz。链路等 级为F。基于7类／F级标准开发的STP布线系统， 可以在一个连接器和单根电缆中，同时传送独立 的视频、语音和数据信号。
11
大对数电缆
大对数电缆一般为25线对（或更多）成束的电缆结构， 在外观上看，为直径更大的单根电缆。它也同样采用颜 色编码进行管理，每个线对束都有不同的颜色编码，同 一束内的每个线对又有不同的颜色编码。
屏蔽双绞线的规格
屏蔽双绞线
屏蔽双绞线的横切面
屏蔽双绞线（英语：Shielded Twisted Pair，STP）,是一种广泛用于数据传输的铜质线材。
此种线由四组两条一对地互相缠绕并包装在绝缘管套中的铜线所组成，四对不同颜色的传输线互相缠绕，每对相同颜色的线传递著来回两方向的电脉冲，这样的设计是利用了电磁感应相互抵销的原理来屏蔽电磁干扰。
双绞线外的金属网（通常是铜质）可以进一步屏蔽传输线，使之不受外部电磁场干扰，同时作为接地之用。
但这种额外的保护结构降低了线材的弹性。
这种线常用在以太网（局域网络）中，屏蔽双绞线额外的保护结构提高了此种线材的单位价格。
屏蔽双绞线规格
F/UTP双绞线：总屏蔽层为铝箔屏蔽，没有线对屏蔽层的屏蔽双绞线；
U/FTP双绞线：没有总屏蔽层，线对屏蔽为铝箔屏蔽的屏蔽双绞线；
SF/UTP双绞线：总屏蔽层为丝网＋铝箔的双重屏蔽，线对没有屏蔽的双重屏蔽双绞线；
S/FTP双绞线：总屏蔽层为丝网，线对屏蔽为铝箔屏蔽的多重屏蔽双绞线；
U/UTP双绞线：即通常所说的UTP双绞线，非屏蔽双绞线。
什么是双绞线？ 双绞线分类及特点
什么是双绞线？ 双绞线分类及特点双绞线的英⽂名字叫Twist-Pair。
是综合布线⼯程中最常⽤的⼀种传输介质。
双绞线采⽤了⼀对互相绝缘的⾦属导线互相绞合的⽅式来抵御⼀部分外界电磁波⼲扰。
把两根绝缘的铜导线按⼀定密度互相绞在⼀起，可以降低信号⼲扰的程度，每⼀根导线在传输中辐射的电波会被另⼀根线上发出的电波抵消。
“双绞线”的名字也是由此⽽来。
双绞线⼀般由两根22-26号绝缘铜导线相互缠绕⽽成，实际使⽤时，双绞线是由多对双绞线⼀起包在⼀个绝缘电缆套管⾥的。
典型的双绞线有四对的，也有更多对双绞线放在⼀个电缆套管⾥的。
这些我们称之为双绞线电缆。
在双绞线电缆（也称双扭线电缆）内，不同线对具有不同的扭绞长度，⼀般地说，扭绞长度在38.1cm⾄14cm内，按逆时针⽅向扭绞。
相临线对的扭绞长度在12.7cm以上，⼀般扭线的越密其抗⼲扰能⼒就越强，与其他传输介质相⽐，双绞线在传输距离，信道宽度和数据传输速度等⽅⾯均受到⼀定限制，但价格较为低廉。
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细⽽后者线径粗，型号如下：1）⼀类线：主要⽤于传输语⾳（⼀类标准主要⽤于⼋⼗年代初之前的电话线缆），不同于数据传输。
2）⼆类线：传输频率为1MHZ，⽤于语⾳传输和最⾼传输速率4Mbps的数据传输，常见于使⽤4MBPS规范令牌传递协议的旧的令牌⽹。
3）三类线：指⽬前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，⽤于语⾳传输及最⾼传输速率为10Mbps的数据传输主要⽤于10BASE--T。
4）四类线：该类电缆的传输频率为20MHz，⽤于语⾳传输和最⾼传输速率16Mbps的数据传输主要⽤于基于令牌的局域⽹和 10BASE-T/100BASE-T。
5）五类线：该类电缆增加了绕线密度，外套⼀种⾼质量的绝缘材料，传输率为100MHz，⽤于语⾳传输和最⾼传输速率为10Mbps的数据传输，主要⽤于100BASE-T和10BASE-T⽹络。
双绞线原理
双绞线原理双绞线是计算机网络中常用的一种传输介质，它采用了双绞线原理。
双绞线由两根相互绞合的导线组成，其中每根导线都是由多根铜线细丝组成。
这种设计可以有效地减少电磁干扰和信号衰减，提高数据传输的可靠性和稳定性。
一、双绞线原理的基本概念1. 电磁波电磁波是由电场和磁场相互作用而产生的一种能量传递方式。
在计算机网络中，数据通过电磁波在传输介质中进行传输。
2. 电磁干扰当电磁波在传输介质中传播时，会与其他电子设备产生干扰，影响数据传输的稳定性和可靠性。
3. 信号衰减信号衰减是指数据在通过长距离传输介质时逐渐失去能量而变得弱化。
这会导致数据丢失或错误。
4. 双绞线双绞线是由两根相互绞合的导线组成的传输介质。
每根导线都是由多根铜线细丝组成，它们被绞合在一起以减少电磁干扰和信号衰减。
二、双绞线原理的工作原理1. 电磁干扰的减少由于双绞线中的两根导线是相互绞合的，它们会互相产生电流并形成一个磁场。
这个磁场可以有效地抵消其他电子设备产生的干扰，从而减少电磁干扰对数据传输的影响。
2. 信号衰减的减少双绞线中每根导线都是由多根铜线细丝组成，这些细丝被绞合在一起以形成一个更加坚固的结构。
这种设计可以有效地减少信号在传输过程中失去能量而变得弱化，从而提高数据传输的可靠性和稳定性。
三、双绞线原理的分类1. STP（屏蔽双绞线）STP是一种采用屏蔽材料对双绞线进行屏蔽处理以进一步减少电磁干扰和信号衰减的双绞线。
它通常用于高速数据传输和长距离传输。
2. UTP（非屏蔽双绞线）UTP是一种不采用屏蔽材料的双绞线。
它通常用于低速数据传输和短距离传输，如家庭网络和办公室网络。
四、双绞线原理的应用1. 以太网以太网是一种常见的局域网技术，它使用双绞线作为传输介质。
通过使用双绞线，以太网可以实现高速数据传输和稳定性。
2. 电话系统电话系统也使用双绞线作为传输介质。
通过使用双绞线，电话系统可以实现高质量的音频传输和稳定性。
3. 家庭网络家庭网络通常使用UTP双绞线作为传输介质。
屏蔽双绞线
定义
双绞线由四组两条一对地互相缠绕并包装在绝缘管套中的铜线所组成，多对双绞线包装在一起时，常常对各 对双绞线进行颜色编码。模拟、数字和以太等不同用途需要多对不同双绞线。四对不同颜色的传输线互相缠绕， 每对相同颜色的线传递着来回两方向的电脉冲，这样的设计是利用了电磁感应相互抵销的原理来屏蔽频率小于 30Mhz的电磁干扰。对于高于30Mhz的电磁干扰，通常考虑采用屏蔽的方式来进行防护，因此有了屏蔽双绞线。
命名规则 ISO/IEC ：2002的附录E中将不同类型的双绞线命名规则归纳如下： X/YTP 其中斜杠/之前为总屏蔽层，斜杠/之后为每对线对的单独屏蔽层，并按S指代丝编织屏蔽；F指代一层或两层 铝箔屏蔽；SF指代丝编织及铝箔屏蔽；U指无屏蔽层。以下对各种屏蔽类型做详细比较： F/UTP屏蔽双绞线 F/UTP 铝箔总屏蔽屏蔽双绞线（F/UTP）是最传统的屏蔽双绞线，主要用于将8芯双绞线与外部电磁场隔离，对线对 之间电磁干扰没有作用。 F/UTP双绞线在8芯双绞线外层包裹了一层铝箔。即在8根芯线外、护套内有一层铝箔，在铝箔的导电面上铺 设了一根接地导线。 F/UTP双绞线主要用于超五类，六类产品中，在超六类产品中也有应用。
接地应考虑在进线间，电信间，机房内的机架/机柜进行，机柜内接地应连接在等电位联结导体上 。
相关区别
双绞线分为屏蔽双绞线(Shielded Twisted Pair，STP)与非屏蔽双绞线(Unshielded Twisted Pair， UTP)。屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属层蔽层。屏蔽层可减少辐射，防止信息被窃听，也可 阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。非屏蔽双绞线 （Unshielded Twisted Pair，缩写UTP）是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太 路和线中。非屏蔽双绞线电缆最早在1881年被用于贝尔发明的系统中。1900年美国的线络亦主要由UTP所组成， 由公司所拥有。
屏蔽双绞线
屏蔽双绞线1. 概述屏蔽双绞线（Shielded Twisted Pair，简称STP）是一种用于传输数据的通信电缆。
它是由一对绝缘的双绞线和一个屏蔽层组成。
屏蔽层的作用是减少外部干扰对信号的影响，从而提高传输质量和可靠性。
在本文档中，我们将介绍屏蔽双绞线的有关信息，包括其结构、特点、应用领域以及使用注意事项等。
2. 结构屏蔽双绞线由以下几个部分组成：•内导体：内导体是由导电材料制成的细线，用于传输电流或信号。
•绝缘层：绝缘层的作用是阻止电流在绝缘外流失，并防止与相邻电路产生干扰。
•双绞线：双绞线是由两根绝缘的导体绞合在一起，可减少外界电磁信号对信号传输的干扰。
•屏蔽层：屏蔽层由铝箔、镀锡铜丝网等材料组成，用于遮蔽外部干扰信号。
•护套：护套是外部保护层，可以防止细线被损坏。
3. 特点屏蔽双绞线相比于非屏蔽双绞线具有以下特点：•抗干扰能力强：屏蔽层能够阻挡外部电磁信号的干扰，从而提高传输质量。
•抗干扰范围广：屏蔽层可以有效地屏蔽电磁干扰源，如电磁辐射、电磁感应等。
•传输距离长：屏蔽层的存在有效地减少了信号衰减，提高了信号传输的距离。
•可靠性高：屏蔽双绞线在传输过程中，由于较低的信号失真和干扰，使得数据传输更加可靠。
4. 应用领域屏蔽双绞线广泛应用于以下领域：•计算机网络：屏蔽双绞线常用于局域网（LAN）的连接，提供高速、稳定的数据传输。
•电信领域：屏蔽双绞线可用于电话系统、电视信号传输等领域，提供清晰稳定的通信质量。
•工业自动化：工业领域的传感器和仪表常使用屏蔽双绞线，以提高抗干扰能力。
•音视频传输：屏蔽双绞线可用于音频和视频设备的连接，提供高质量的音视频传输效果。
5. 使用注意事项在使用屏蔽双绞线时，需要注意以下事项：•正确连接：屏蔽双绞线必须正确连接，确保屏蔽层与地线连接良好，以提供更好的抗干扰能力。
•防止损坏：在使用过程中，应避免过度弯曲、压力等可能造成损坏的操作，以保持线缆的完整性。
•避免干扰源：屏蔽双绞线应与其他电缆、电源线等保持一定的距离，避免产生相互干扰。
双绞线作用
双绞线作用双绞线是由两根绝缘导线（通常是铜线）紧密缠绕在一起而制成的电缆。
它通常用于传输数据和信号，特别是在网络和电话系统中广泛使用。
双绞线之所以得名，是因为它的工作原理是将两根绝缘导线以相互缠绕的方式组合在一起，以减少电磁干扰和信号损耗。
双绞线的工作原理基于一个重要的概念，即电磁干扰。
电磁干扰是在电力线路和其他电磁场的影响下发生的信号干扰。
这对于传输高频信号尤为重要，因为高频信号特别容易受到干扰。
在双绞线中，两根绝缘导线分别携带相反的电流信号，这样它们的磁场就会相互抵消，减少电磁干扰的影响。
双绞线通常分为两种类型：无屏蔽双绞线（UTP）和屏蔽双绞线（STP）。
无屏蔽双绞线是最常见的类型，它由两根绝缘导线组成，没有其他屏蔽层保护。
这种类型的双绞线适用于一般的数据传输，如家庭网络和办公室网络。
屏蔽双绞线则具有额外的屏蔽层，以提供更高的信号保护。
它通常用于要求更高的数据传输质量和抗干扰能力的应用领域，如工业控制系统和医疗设备。
双绞线的主要优势之一是其抗干扰能力。
由于绝缘导线相互紧密缠绕在一起，它们之间的磁场相互抵消，减少了外部电磁干扰对信号的影响。
这就使得双绞线可以以更高的速率和更远的距离传输数据和信号，而不会受到干扰和损耗的影响。
另一个双绞线的重要优势是其成本效益。
与其他传输媒介（如光纤）相比，双绞线的成本相对较低，更容易部署和维护。
它还可以使用标准的网络设备和接口，使其与现有的网络基础设施兼容，并且更易于升级和扩展。
然而，双绞线也有一些局限性。
首先，双绞线不能传输长距离的高速数据。
在较长的距离上，信号会逐渐减弱和失真。
其次，双绞线的抗干扰能力有限，特别是在强电磁场的环境下。
在这些情况下，双绞线的信号质量可能会受到影响。
总而言之，双绞线是一种常见且广泛使用的传输媒介，具有抗干扰能力强、成本低廉等优势。
它在网络和通信系统中发挥着重要的作用，并且随着技术的发展，不断适应不同领域的需求。
双绞线的抗干扰原理
双绞线的抗干扰原理
双绞线的抗干扰原理是通过采用两根绝缘导线紧密绞合在一起，从而抵消外部干扰信号的影响。
双绞线的绞合结构可有效减少电磁辐射以及对外部电磁干扰的敏感性。
当信号通过双绞线传输时，两根绝缘导线之间的绞合结构会形成一个闭合的回路，将外部电磁场由一个导线引导到另一个导线上，使得两根导线承受的干扰信号相互抵消。
此外，双绞线还可以通过采用特殊的绝缘材料和屏蔽层来增加抗干扰能力。
绝缘材料能有效隔离导线与外部环境，减少信号泄漏和电磁辐射。
屏蔽层则可以阻挡外部电磁场的干扰信号进入导线内部，进一步增加双绞线的抗干扰性能。
总而言之，双绞线的抗干扰原理主要包括绞合结构的电磁抵消效应以及绝缘材料和屏蔽层的屏蔽作用。
通过这些措施，双绞线能够有效地减少外部电磁干扰对信号传输的影响，提高传输质量和抗干扰能力。
双绞线传输原理
双绞线传输原理双绞线（Twisted Pair）作为一种常见的传输媒介，在计算机网络中扮演着重要的角色。
其传输原理是通过电磁感应和电信号传导来实现信息的传输。
下面将详细介绍双绞线传输原理。
1. 双绞线的结构和分类双绞线由两根绝缘导线组成，它们相互绕合在一起，形成一对扭绞线。
双绞线可以分为无屏蔽双绞线（Unshielded Twisted Pair，UTP）和屏蔽双绞线（Shielded Twisted Pair，STP）两种类型。
其中，UTP常用于家庭和办公室网络，而STP主要用于工业环境中。
2. 双绞线的传输原理双绞线的传输原理是基于两个重要的物理概念：电磁感应和电信号传导。
电磁感应：当电流通过导线时，会形成一个围绕着导线的电磁场。
当另一根导线靠近时，它会受到来自电磁场的影响，导致电流在两根导线之间产生电磁感应。
这种电磁感应的作用使得双绞线能够抵抗外部电磁干扰。
电信号传导：信息通过电信号的形式在双绞线上传输。
当发送端产生一个电信号时，它会通过双绞线中的一根导线传输，而另一根导线则用作地线。
接收端通过另一根导线接收到电信号，并将其转化为可读的信息。
这种电信号的传导方式使得双绞线能够在长距离传输信号。
3. 双绞线的优势和应用双绞线作为一种常见的传输媒介，具有以下几个优势：抗干扰能力强：双绞线的扭绞结构能够减少外界电磁干扰对信号的影响，从而提高信号的可靠性和稳定性。
成本低廉：与其他传输媒介相比，双绞线的制造成本较低，易于购买和安装。
灵活性强：双绞线具有灵活性，可以根据需要进行弯曲和走向调整，方便布线和维护。
由于以上的优势，双绞线广泛应用于各个领域，如家庭网络、办公室网络、数据中心、工业自动化等。
4. 双绞线的分类和性能根据不同的传输需求，双绞线可以分为不同的类别，如Cat5、Cat6、Cat7等。
这些分类标准主要根据双绞线的带宽、传输速率和抗干扰能力进行划分。
双绞线的性能还可以通过几个重要指标进行评估，包括传输距离、传输速率、信号衰减和干扰抑制等。
双绞线介绍
双绞线特性介绍首先说一下差分方式传输。
所谓差分方式传输，就是发送端在两条信号线上传输幅值相等相位相反的电信号，接收端对接受的两条线信号作减法运算，这样获得幅值翻倍的信号。
其抗干扰的原理是：假如两条信号线都受到了同样（同相、等幅）的干扰信号，由于接受端对接受的两条线的信号作减法运算，因此干扰信号被基本抵消，那么怎样才能保证两条信号线受到的干扰信号尽量是同相、等幅的呢？办法之一那就要将两根线扭在一起，按照电磁学的原理分析出：可以近似地认为两条信号线受到的干扰信号是同相、等幅的。
两条线交在一起后，既会抵抗外界的干扰也会防止自己去干扰别人。
一般常用的就是双绞线。
大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网,网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线，超五类，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
双绞线的最大传输距离为100米。
EIA/TIA的布线标准中规定了两种双绞线的线序568B与568A。
双绞线屏蔽原理
双绞线屏蔽原理
双绞线屏蔽原理是通过在两个绞线之间加入屏蔽层来减少电磁干扰的效果。
屏蔽层可以是金属箔，铜网或铜编织等。
其工作原理主要依靠以下两个方面：
1. 电磁屏蔽：在双绞线中传输的信号会产生电磁场，而附近的电磁设备或信号源会产生干扰。
屏蔽层可以阻挡外部电磁场的进入，从而减少干扰。
屏蔽层中的导体可以吸收外部电磁辐射，将其引导到地面或者散射掉，从而减少对双绞线信号的影响。
2. 内部信号保护：双绞线由两根绞线组成，其中一根传输正向信号，另一根传输反向信号。
这两根绞线在传输过程中会相互抵消电磁干扰。
屏蔽层的存在可以减少相邻绞线间的相互干扰，保持信号的完整性。
屏蔽层可以起到隔离作用，避免信号的串扰和互相干扰。
通过双绞线屏蔽层的应用，可以有效地减少电磁干扰对双绞线信号的影响，提高双绞线的可靠性和传输质量。
can双绞线抗干扰原理
can双绞线抗干扰原理
双绞线是一种用于传输电信号的电缆，它具有良好的抗干扰能力。
双绞线的抗干扰原理主要包括以下几个方面：
1. 电磁感应抵消，双绞线中的两根导线呈对称排列，当外部电
磁场作用于双绞线时，它们会同时感应到相同大小但方向相反的感
应电流，这样就能够相互抵消掉外部电磁干扰的影响。
2. 平衡电路设计，双绞线的设计采用了平衡电路的原理，即两
根导线之间的电流和电压是平衡的，这样就能够减小外部干扰对信
号的影响。
3. 绝缘屏蔽，双绞线通常会在导线外面包裹一层绝缘材料和屏
蔽层，这样可以有效地隔离外部电磁干扰。
4. 差分信号传输，双绞线采用差分信号传输方式，即利用两根
导线之间的电压差来传输信号，这种方式能够减小共模干扰的影响。
总的来说，双绞线的抗干扰原理是通过电磁感应抵消、平衡电
路设计、绝缘屏蔽和差分信号传输等方式来减小外部干扰对信号传
输的影响，从而保证数据的可靠传输。
这些原理的综合作用使得双绞线成为一种广泛应用于网络通信和电信领域的传输介质。
双绞线屏蔽原理
双绞线屏蔽原理双绞线屏蔽原理是指在双绞线结构中采用屏蔽材料，用于减少或消除外部电磁干扰对信号传输的影响。
双绞线是一种常用的通信传输介质，广泛应用于各种数据传输领域，如局域网、广域网、电信、电视、电力等。
而屏蔽则是为了保证信号传输的稳定性和可靠性。
双绞线屏蔽原理的核心在于屏蔽材料的使用。
屏蔽材料通常是由导电材料制成，如铜箔或铝箔等。
这些导电材料可以有效地吸收或反射外部的电磁波，从而减少其对信号传输的干扰。
在双绞线中，通常有两种屏蔽结构，分别为单层屏蔽和双层屏蔽。
单层屏蔽是指在双绞线外部包裹一层屏蔽材料，形成一个屏蔽层。
这种结构可以有效地阻挡外部电磁波的干扰，提高信号传输的稳定性。
而双层屏蔽则是在单层屏蔽的基础上再增加一层屏蔽材料，形成二次屏蔽。
这种结构可以进一步提高屏蔽效果，减少干扰。
双绞线屏蔽原理的工作机制主要有两个方面。
首先，屏蔽材料能够吸收或反射外部电磁波，从而减少干扰信号的入射。
其次，屏蔽材料能够形成一个屏蔽层，将传输信号与外部电磁波隔离开来，防止它们之间的相互干扰。
这样一来，信号的传输质量就能得到保证。
双绞线屏蔽原理的应用非常广泛。
在局域网中，双绞线屏蔽原理可以有效地减少电磁干扰，提高数据传输的速率和稳定性。
在广域网中，双绞线屏蔽原理可以减少信号的衰减，提高传输距离和可靠性。
在电信、电视、电力等领域，双绞线屏蔽原理也发挥着重要的作用，保障了通信信号的传输质量。
双绞线屏蔽原理是一种有效的电磁干扰抑制技术。
通过采用屏蔽材料，可以减少外部电磁波对信号传输的影响，提高传输的质量和可靠性。
双绞线屏蔽原理的应用范围广泛，对于各种数据传输领域起到了重要的保障作用。
在今后的发展中，双绞线屏蔽原理将继续不断改进和完善，以适应日益增长的通信需求。
屏蔽线和双绞线
更多电子元件资料
屏蔽线一般的结构为
普通:绝ห้องสมุดไป่ตู้层,屏蔽层,导线；
高级:绝缘层,屏蔽层,信号导线，屏蔽层接地导线；
其中屏蔽层接地导线的绝缘层有导电功能可以与屏蔽层导通(有一定电阻) ，使用的时候一般为屏蔽层或者屏蔽层接地线单端接地。屏蔽层上产生的地环电流可以对电场耦合干扰和信号线产生的磁场干扰有效的衰减。如果双绞线的绞扭一致的话，两根导线产生的磁场干扰可以相互抵消。双绞线的结构对电场耦合干扰的抑制毫无能力。当给双绞线加上屏蔽层后，一个价廉物美的传输线就诞生了绞距越小对磁场干扰的抑制性越好,汽车的一般为15-20MM,较距直接影响传输信号能力,不同绞距对不同波长的信号有不同的磁场干扰抑制力,可根据传输距离和信号波长确定最合适的较和距离.对导线的电气性能无影响. 双绞线芯线的股数不同,所以绞距的要求有所不同,柔韧性好的的绞和距通常小一些.
双绞线的制作原理
双绞线的制作原理双绞线是一种广泛应用于通信传输领域的电缆类型。
它由两根绝缘导线以一定的方式绞合而成。
双绞线的制作原理是基于电磁学和信号传输理论，旨在减少电磁干扰和提高传输质量。
本文将详细介绍双绞线的制作原理。
一、双绞线的基本结构双绞线由两根绝缘电缆线（通常为铜线）组成，它们以特定的方式绞合在一起。
这两根电缆线分别被称为"对"，一个为"正"线，另一个为"负"线，它们分别携带信号的正负极性。
两根电缆线之间以及电缆线表面都有一层绝缘材料（通常为聚乙烯）来隔离它们，并防止信号泄露或干扰。
双绞线在电缆制造过程中通常还会加上护套，以提供额外的保护和耐久性。
二、双绞线的原理1. 降低电磁干扰双绞线的绞合结构是为了减少电磁干扰的影响。
当电流通过一条导线时，它会产生一个磁场，而这个磁场可能影响到靠近的其他导线。
通过将两根电缆线绞合在一起，可以使它们的磁场相互抵消，从而减少外部电磁干扰的影响。
2. 提高传输质量双绞线的绞合结构还可以减少信号传输中的串扰现象。
串扰是指信号在传输过程中从一对线路跨越到另一对线路的现象。
对于长距离传输或高速数据传输来说，串扰可能导致信号损耗和失真。
通过将两根电缆线绞合在一起，可以减少串扰现象的发生，从而提高传输质量和数据的准确性。
3. 适应不同传输需求双绞线可以根据不同的传输需求进行设计。
例如，对于电话线路，双绞线通常采用较细的铜线，而对于网络传输，双绞线则通常采用较粗的铜线以支持更快的数据传输速度。
此外，双绞线还可以根据需要增加屏蔽层，以进一步减少干扰和提高信号质量。
三、双绞线的制作过程双绞线的制作过程包括以下步骤：1. 铜线剥皮：将双绞线两端的绝缘材料剥去一段距离，使铜线露出。
2. 绞合双线：将两根铜线按照特定的绞合方式绞在一起，通常是以相等的力度和速度进行绞合，以确保两根铜线的间距均匀且稳定。
3. 检查绞合质量：对绞合后的线缆进行检查，确保绞合质量良好且没有明显的缺陷。
双绞线的工作原理
双绞线的工作原理
双绞线是一种通信电缆，由两根相互绞合的细铜线构成。
它被广泛用于网络、电话和数据传输等领域。
双绞线的工作原理主要基于以下几个原理：
1. 互相干扰抵消：双绞线中的两根铜线以相同的方向绞合在一起，使得它们处于紧密的物理接触状态。
当电流通过其中一根线时，会产生一个磁场。
由于两根线的方向相反，它们产生的磁场也相反。
这样就可以相互抵消，减小了对周围环境的干扰。
2. 降低串扰：串扰是指信号在传输过程中受到相邻信号的影响，导致失真或干扰。
双绞线通过将两根铜线互相绞合，使得它们之间的距离尽量接近和保持一致。
这样，相邻线路上的信号相互干扰的可能性就降低了，从而减小了串扰的发生。
3. 抗电磁干扰：双绞线可以通过外部屏蔽层来防止电磁干扰。
双绞线的外部覆盖有一层金属屏蔽层，可以有效地阻挡外部的电磁波干扰，保护信号的传输质量。
这种屏蔽层通常由铝箔或铜网制成。
4. 增加带宽：双绞线的设计使得它能够传输更高频率的信号。
两根线之间的绞合结构可以减小信号的传输时间，从而增加了带宽。
这使得双绞线能够支持更高速的数据传输和更高质量的通信。
综上所述，双绞线的工作原理主要涉及了互相干扰抵消、降低
串扰、抗电磁干扰和增加带宽等方面。
这些原理使得双绞线成为一种有效的通信电缆，能够可靠地传输信号并保证通信质量。
双绞线基本概述
双绞线基本概述一、双绞线的信号传输原理双绞线是综合布线工程中一种最常用的传输介质，也是一种最廉价的传输媒体，并且易于使用。

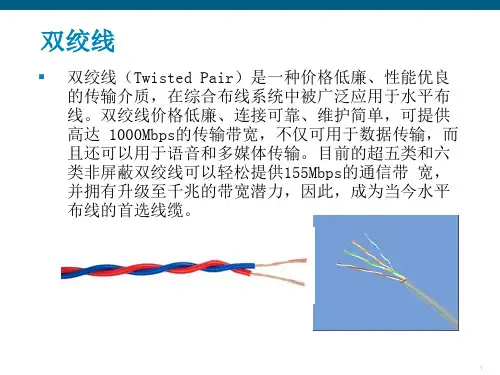

双绞线也可支持高带宽的传输，因此作为一种最常见的、最主要的网络传输介质被广泛应用于智能建筑的综合布线工程中。
双绞线采用了一对互相绝缘的铜导线互相绞合在一起，形成有规则的螺旋形，来抵御一部分外界电磁波干扰，更主要的是降低自身信号的对外干扰。
通常是对双绞线集成一束，并且用护套外皮包住，形成了典型的双绞线电缆。
把多个线对扭在一块可以使各线对之间或其他电子噪声源的电磁干扰最小。
通常所说的双绞线是指由8芯（4对）组成的，如图2-1所示。
仔细观察可以发现，每一对线在同一长度内绞数不同，且每一对线可以用不同的颜色区分。
图2-1 双绞线示意图双绞线需要通过RJ-45连接器（俗称水晶头）与网卡、集线器或交换机等设备相连。
在制作水晶头时，必须符合国际标准。
EIA/TIA制定的双绞线制作标准有T568A和T568B，其规定的线序标准如表2-1所示，其中双绞线的这八根线的引脚定义如表2-2所示，Tx代表发送端，Rx代表接收端。
表2-1 线序标准表2-2 双绞线引脚定义按照双绞线两端线序的不同，一般划分两类双绞线：一类两端线序排列一致，称为直通线，其线序如表2-3所示；另一类是改变线的排列顺序，称为交叉线，其线序如表2-4所示。
表2-3 直通线线序（机器与集线器连）表2-4 交叉线线序（机器直连、集线器普通端口级联）在进行设备连接时，需要正确的选择线缆。
设备的RJ45接口分为MDI和MDIX 两类。
当同种类型的接口通过双绞线互连时，使用交叉线；当不同类型的接口通过双绞线互连时使用直连线。
直连线与交叉线级联使用如表2-5所示。
通常主机和路由器的接口属于MDI，交换机和集线器的接口属于MDIX。
例如，路由器和主机相连，采用交叉线；交换机和主机相连则采用直连线。
表2-5 直连线与交叉线级联使用表RJ45水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号在制作双绞线接头时非常重要，一旦序号出现错误，将无法正常传输数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双绞线，Twisted Pair wire，是在安防监控及液晶拼接中最常用的一种传输介质。
双绞线也是电磁屏蔽的一种形式，它对屏蔽噪声源导线发出的磁通以及屏蔽信号线使其不受外界磁通的干扰，都是有效果的。
双绞线可以分为屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类。
其中屏蔽双绞线分别有3类和5类二种，非屏蔽双绞线又分别有3类、4类、5类、超5类甚至6类等多种。
3类双绞线的速率为10Mb/S，5类双绞线的速率可达100Mb/S，超5类更可达155Mb/s 以上，只能有五类或超五类才能上100Bas e-TX。
屏蔽双绞线因为电缆的外层有一层铝泊包裹用以减小辐射，制作比较麻烦，再加上价线较非屏蔽双绞线贵，所以我们在10Base-T 或100Bas e-TX网络中常用的是非屏蔽5类和超5类双绞线。
双绞线由两根具有绝缘保护层的铜导线组成。
把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
（1）对作为噪声源的导线实施电磁屏蔽
下图是双绞线对作为噪声源的导线实施电磁屏蔽的原理图。
当双绞线中有电流流过时，在各个导线绞合所组成的面积很小的环路内，产生相应的磁通，而在环路外，由于两边导线流过的电流方向相反，产生的磁通方向相反而大部分被抵消。
这种屏蔽方式常用于供电线路上。
（2）对信号线实施电磁屏蔽
下图是双绞线对信号线实施电磁屏蔽的原理图。
双绞线在噪声的磁通中，每根导线均被感应出噪
声电源，其电流方向如图所示。
这样，同一根导线在相邻两个环的两段上流过的噪声电流大小相等方向相反，因而被抵消。
所以在总的效果上，导线并没有感应噪声电流。
（3）不同双绞线的屏蔽效果
双绞线的屏蔽效果随每单位长度的绞合数的增加而提高。
噪声衰减度是指平行导线时的干扰磁场值和采用双绞线后的干扰磁场值之比。
但是，每单位长度的绞合数愈大，耗资也愈大，绞距为50mm左右就可以了。
由于双绞线使用方便、价格较低、屏蔽效果也较好，在工程中常用到它。
如果双绞线再加金属编织网就可以克服双绞线易受静电感应的缺点，使其屏蔽效果更好。
