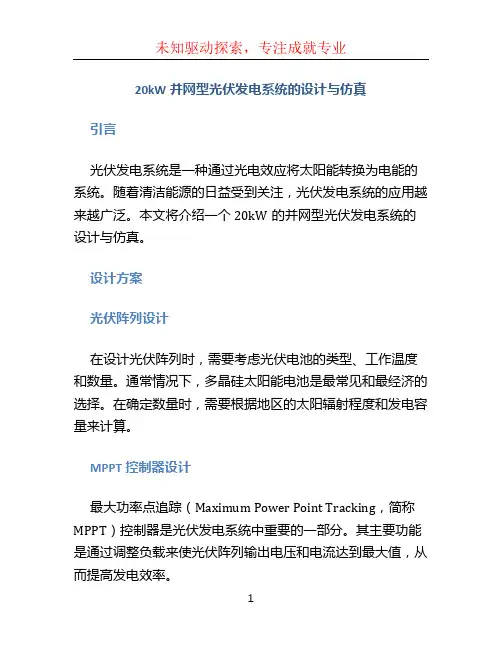

20kW并网型光伏发电系统的设计与仿真
20kW并网型光伏发电系统的设计与仿真引言光伏发电系统是一种通过光电效应将太阳能转换为电能的系统。
随着清洁能源的日益受到关注，光伏发电系统的应用越来越广泛。
本文将介绍一个20kW的并网型光伏发电系统的设计与仿真。
设计方案光伏阵列设计在设计光伏阵列时，需要考虑光伏电池的类型、工作温度和数量。
通常情况下，多晶硅太阳能电池是最常见和最经济的选择。
在确定数量时，需要根据地区的太阳辐射程度和发电容量来计算。
MPPT控制器设计最大功率点追踪（Maximum Power Point Tracking，简称MPPT）控制器是光伏发电系统中重要的一部分。
其主要功能是通过调整负载来使光伏阵列输出电压和电流达到最大值，从而提高发电效率。
MPPT控制器的设计需要考虑功率损失、响应速度和系统稳定性。
通常，可以使用模拟控制或数字控制来实现MPPT控制。
逆变器设计逆变器是将直流电转换为交流电的设备。
在光伏发电系统中，逆变器将光伏阵列输出的直流电转换为适用于并网的交流电。
逆变器的设计需要考虑输出功率、输出电压波形质量和系统保护功能。
常见的逆变器拓扑包括PWM逆变器和H桥逆变器。
并网连接设计并网型光伏发电系统将发电输出连接到公共电网中，从而实现发电量的出口和购电量的进口。
并网连接设计需要考虑系统对电网的影响、反向电流的防护和系统保护。
通常，可以使用电网保护装置和功率限制器来确保并网连接的安全性和稳定性。
此外，还需满足当地的并网规范和要求。
仿真实验在设计完成后，可以使用适当的仿真工具对光伏发电系统进行仿真实验。
常见的仿真工具包括MATLAB/Simulink、PSIM等。
在仿真实验中，可以验证设计的可行性，同时优化设计参数以提高系统性能。
通过仿真实验，还可以分析光伏发电系统的工作特性和响应。
结论本文介绍了20kW并网型光伏发电系统的设计与仿真。
通过合理的光伏阵列设计、MPPT控制器设计、逆变器设计和并网连接设计，可以实现高效、稳定和安全的光伏发电系统。

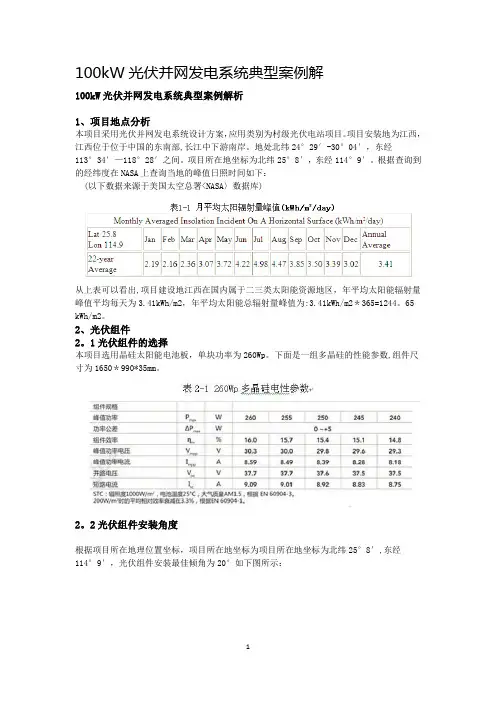

100kW光伏并网发电系统典型案例解
100kW光伏并网发电系统典型案例解100kW光伏并网发电系统典型案例解析1、项目地点分析本项目采用光伏并网发电系统设计方案，应用类别为村级光伏电站项目。
项目安装地为江西，江西位于位于中国的东南部,长江中下游南岸。
地处北纬24°29′-30°04′，东经113°34′—118°28′之间。
项目所在地坐标为北纬25°8′，东经114°9′。
根据查询到的经纬度在NASA上查询当地的峰值日照时间如下：(以下数据来源于美国太空总署<NASA〉数据库)从上表可以看出,项目建设地江西在国内属于二三类太阳能资源地区，年平均太阳能辐射量峰值平均每天为3.41kWh/m2，年平均太阳能总辐射量峰值为:3.41kWh/m2＊365=1244。
65 kWh/m2。
2、光伏组件2。
1光伏组件的选择本项目选用晶硅太阳能电池板，单块功率为260Wp。
下面是一组多晶硅的性能参数,组件尺寸为1650＊990*35mm。
2。
2光伏组件安装角度根据项目所在地理位置坐标，项目所在地坐标为项目所在地坐标为北纬25°8′,东经114°9′，光伏组件安装最佳倾角为20°如下图所示：2.3组件阵列间距及项目安装面积采用260Wp的组件，组件尺寸为1650*990＊35mm，共用400块太阳能电池板，总功率104kWp。
根据下表公式可以计算出组件的前后排阵列间距为2。
4m，单块组件及其间距所占用面积为2.39㎡.104kWp光伏组件组成的光伏并网发电系统占地面积为2.39*400=956㎡,考虑到安装间隙、周围围墙等可能的占地面积，大约需要1000㎡。
3、光伏支架本项目为水平地面安装，采用自重式支架安装方式.自重式解决方案适用于平屋顶及地面系统。
利用水泥块压住支架底部的铝制托盘，起到固定系统的作用.4、光伏逆变器选型本光伏发电工程是并网型光伏发电系统，逆变器采用组串式并网型光伏逆变器。
并网型光伏发电系统的设计
４ ． ２控制嚣的软件设计
实时 『 生 较高 的模块则放在 中断程序 中。 主程序设计是对
基于 Ｄ Ｓ Ｐ控制光 伏发 电系统 的软 件设计 分为 主程 序设计 和中断程序设计 ， 流程 图如图 ５所示 。监控与
显 示 ，人 机接 口等实 时性 较低 的模块 一般放 在 主程 序
系统 进行初 始化 ，即给各单 元模块 分配空 间及 赋初值
并网型光伏发电系统的设计
电子质量 （ ２ ０ １ ５ 第７ 期）
图 １并 网光 伏并 网发 电系统原 理 示意 图
Ｐ区显示 带正 电 ， 在半 导体 内部 产生 电动势 ， 在 外加 电 压 的刺激下 ， 产生 电流 ， 从 而实 现 了光 能 向太 阳能 的转
化 。为了便于分 析 ， 可 以将 其看成 一个大 的二极管 ， 其 工作状态 等效 电路如 图 ２所示［ １ 】 。
控 制 电路选 取 Ｔ Ｍ３ ２ ０ Ｆ ２ ８ ３ ３ ５ Ｄ Ｓ Ｐ作 为 系统 的控制
芯片 ， 控制 电路各个 功能模块 的实现 。本系统 中的控制
电路 主要完成 以下任务 ： 编写相应 的算 法对接收到 的信 号进行 ＭＤ转换 ， 将不易识别 的模拟信 号转换成易 于识
图 ４基 于 Ｄ Ｓ Ｐ的控 制器 的硬 件 结构
也相对较低［ ３ ］ 。
负载电压 ；
：
半导体 吸收光子 产生的 电流 ；
， 加： 没有光 照时半 导体 内的饱和 电流 ； 口 ： 电子 电荷 ， 其 大小 为 １ ． ６Ｘ １ ０ ｃ ； Ｋ： 常数 ， 其大小为 １ ． ３ ８ Ｘ １ ０ ；
５
电子质量 （ ２ ｏ １ ５ 第７ 期）
（ ａ ） 基于 Ｄ Ｓ Ｐ控 制 的光伏 发 电 系统主 程序 流 程 图
5kw并网光伏发电系统设计
光伏发电应用技术课程设计一、任务：家用并网型的光伏发电系统二、赣州的资料收集1、地理资料：分析所处地市的地理特征和气候特点，如下示例：赣州市中心位于北纬25.9度，东经115度，海拔是124米，地处南岭、武夷、诸广三大山脉交接地区，地势四周高，中间低，地貌以丘陵、山地为主，于赣江上游，江西南部，是江西省最大的行政区。
属典型的亚热带湿润季风气候，农业自然资源丰富，赣州市地处中亚热带南缘,属亚热带丘陵山区湿润季风气候区。
赣州气候宜人,雨量充沛,无霜期长，3－5月，冷暖气流在赣南频繁交汇，天气变化无常，时冷时热，阴雨常现，6月全市平均雨量为254.3毫米，水汽充足，盛夏7—8月，中部盆地白天最高气温一般都在36℃以上，但早晚气温一般均在30℃以下，10－11月中旬约一周时间，常受北方南下的高压控制，大气层结稳定，天气晴好。
月平均雨日只有6－8天，月平均气温14－21℃，月平均相对湿度70－80%，是全年阴雨日数最少、温和气爽最宜人的季节。
赣南纬度较低，北面有高山阻拦冷空气直驱南下，入冬较迟，冻害较轻；又常受北方干冷空气团控制，少有云雨形成。
白天太阳照射，气温较高；晚上辐射冷却，气温可降至零下，形成霜冰浇冻。
受强寒潮袭击时，可产生固体降水或冰凌天气，但机率很小，平均每年降雪日数只有1－2天。
2、气象资料工程地气象资料表项目月份空气温度相对湿度每日太阳辐射风速地面温度℃% kWh/m2/Day m/s ℃一月8.1 76% 3.3 1.6 7.2 二月9.8 79% 3.34 1.6 8.2 三月13.6 81% 3.62 1.6 10.7 四月19.6 80% 3.5 1.5 16.4 五月23.8 80% 3.5 1.5 20.5 六月27.1 78% 3.3 1.7 23.9 七月29.3 71% 2.8 1.9 25.5 八月28.8 74% 3.1 1.6 25.3 九月25.8 75% 3.25 1.6 22.5 十月21.2 73% 3.01 1.6 17.7 十一月15.4 72% 2.95 1.4 11.8 十二月10.3 71% 2.95 1.4 6.9 年平均19.4 76% 3.39 1.6 16.5赣州气候资料气象站位置：北纬 25.9 度，东经 115.0 度，海拔 124 米气候资料日期1月2月3 月4 月5 月6 月7月8 月9月10月11月12月平均最高气温(摄氏度)1961-1990 12.5 13.4 17.9 23.7 28.4 31.1 34.5 34.2 30.8 25.9 20.0 14.9平均气温(摄氏度)1961-1990 8.1 9.4 13.8 19.4 24.0 26.8 29.5 29.0 26.1 21.2 15.4 10.0平均最低气温(摄氏度)1961-1990 5.0 6.6 10.7 16.1 20.7 23.5 25.7 25.2 22.6 17.6 11.9 6.5降雨量(毫米)1961-1990 61.2 95.5 160.7 200.5 214.6 209.1 96.7 122.7 93.3 76.1 53.8 38.3 降雨日数*1961-1990 7.2 10.6 13.6 14.4 14.3 12.3 8.0 8.7 7.1 5.7 5.3 5.1 日平均日照(小时)1961-1990 3.3 2.7 2.6 3.5 4.8 5.7 8.8 8.2 6.4 5.5 4.8 4.63、用户负载信息编号负载名称负载功率（W）每日工作时间（h）每日耗电（Wh）1 电视机500 6 30002 冰箱 45 24 10803 电饭煲900 3 27004 风扇150 3 4505 照明灯3006 18006 电磁炉 1200 3 36007 洗衣机850 1 8508 饮水机150 3 450合计4095 46 13930 工作电压（V）直流侧交流侧220V备用天数（d）三、太阳能光伏系统组件：三、太阳能光伏发电的工作原理及系统组件：1、太阳能光伏发电的工作原理：太阳能光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。
5KW家用并网光伏发电系统设计
5KW家用并网光伏发电系统设计一、背景介绍随着能源危机的加剧和环保意识的提高，新能源逐渐成为人们重要的能源选择。
光伏发电作为最为常见的新能源之一，其具有无污染、可再生等优点，受到越来越多人的关注。
为了将太阳能光伏发电系统应用于家庭中，需要进行系统的设计，保证其高效、可靠地发挥作用。
二、系统设计要求1.功率：系统设计为5KW，满足家庭基本用电需求。
2.可靠性：系统要能可靠地工作，并能适应不同的气候条件，如高温、低温、多云等。
3.安全性：系统要具备过载保护、短路保护等功能，确保使用过程中的安全。
4.易于操作：系统要简化操作步骤，方便使用者进行监控和维护。
5.美观性：系统的设计要考虑配备光伏组件的外观和布局，以保持建筑的美观性。
三、系统组成1.光伏组件：根据功率需求，选择合适的光伏组件，如单晶硅光伏组件或多晶硅光伏组件，保证系统的发电量。
2.逆变器：逆变器是将直流电转换为交流电的设备，选择具备高效率和稳定性的逆变器，如串联逆变器或微逆变器。
3.集中控制系统：集中控制系统包括监测设备、控制器和数据采集装置等，可以对光伏发电系统的性能进行实时监控，并通过数据采集进行数据分析和优化调整。
4.电池储能系统：电池储能系统可以将多余的电能存储起来，以备不时之需，增加光伏发电系统的可靠性。
5.电网接入装置：将光伏发电系统与电网连接起来，通过双向计量装置实现发电和购电的结算，将多余的电能发送给电网，为家庭提供电力。
6.监控系统：提供光伏发电系统的状态、发电量、电池储能情况等信息的监视与报警功能，方便用户了解系统运行情况。
四、系统布置1.光伏组件：根据建筑的外观和采光情况，将光伏组件安装在建筑的屋顶或外墙，使其可以最大程度地接收太阳辐射。
2.逆变器：逆变器可以放置在室内或室外，避免因水、尘等外界环境影响其正常工作。
3.电池储能系统：电池储能系统可以安装在室内，如地下室或储藏室，以减少对室内空间的影响。
4.电网接入装置：电网接入装置需要在室内或室外设置，与光伏发电系统和家庭电网连接。
100kW并网光伏电站设计方案
ɽÎ÷Ê¡ºÓ½òÊÐ100kW光伏电站设计方案一、系统原理太阳能电池发电系统是利用光生伏打效应原理制成的，它是将太阳辐射能量直接转换成电能的发电系统。
它主要由太阳能电池方阵、逆变器等部分组成。
并网发电原理图二、系统设计100KW的并网型光伏系统采用威海蓝星玻璃公司生产的非晶硅薄膜型电池组件和全球第二大光伏逆变器生产商德国KACO公司研发的Powador4501xi 并网逆变器等知名配件。
采用结合型安装方式。
100KW共计2506块电池组件分成20个子方阵，计划分别安装在屋顶上。
综合考虑客户屋顶类型特点和系统最大出力的要求，电池组件安装在镀锌防锈的钢支架上，倾斜角度初步安排在25度左右。
（一）总体规划：光伏系统分为20个5.04KW子系统，汇流接入交流汇线箱后，并入总配电箱。
系统为三相输出（400V/50Hz）。
预计总占用面积：4000平方米，总重量32吨以上。
（二）安装方式：光伏与建筑的结合有两种方式：建筑与光伏系统相结合；建筑与光伏器件相结合。
本方案综合考虑客户自身建筑要求特点，将采用直接在屋顶上安装光伏组件。
示意图：（三）材料及报价三、主要配件简介：1 、非晶硅薄膜型太阳能电池板，其主要参数如下：非晶硅电池特点 (1)更低的成本组件成本在光伏系统中占有很高的比例，组件价格直接影响系统造价，进而影响到光伏发电的成本。
按目前的组件售价计算，同样的资金，购买非晶硅产品，可以多获得接近20%的组件功率。
(2)更多的电力对于同样功率的太阳电池阵列，非晶硅太阳电池比单晶硅、多晶硅电池发电要多约10%。
已经得到美国的Uni-Solar System LLC 、Energy Photovoltaic Corp.、日本的Kaneka Corp.、荷兰能源研究所等权威机构证实。
产品描述:1.电性能参数是在STC （ AM1.5，1000W/平方米，电池温度为25摄氏度）标准测试条件下测试。
大型并网光伏发电系统设计
大型并网光伏发电系统设计一、设计背景随着能源危机的不断加深和全球气候变化的威胁日益严重，清洁能源的开发和利用成为了全球研究的热点之一、光伏发电作为一种可再生、清洁、无排放的能源，逐渐受到了广泛关注和应用。
针对大型并网光伏发电系统的设计，本文将从系统规模、组件选型和系统运行三个方面进行详细介绍。
二、系统规模设计1.景区光伏发电项目以景区为例，该景区每天接待游客数千人，对电力需求较大。
根据景区的用电负荷预测，设计的光伏发电系统装机容量为XkW。
2.系统布局根据景区的用电需求和场地条件等因素，建议采用分布式布局方式，将光伏组件分散布置在景区各个合适的地方，以降低输电损耗和光照的影响。
三、组件选型1.光伏组件在组件选型时，应选择高效率、高可靠性和适应各种环境条件的光伏组件。
例如，在地的光伏项目中，建议采用A公司的阳光电池组件，其效率高、温度系数低、抗PID性能好。
2.逆变器逆变器是将直流电转换为交流电的重要设备，应选择具有高质量、可靠性好的逆变器。
在本项目中，建议选择B公司的逆变器，其具有高效率、适应性强、自带直流断路器等特点。
四、系统运行1.配套网络建设为了使整个光伏发电系统能够正常运行并实现与电网的连接，需要进行相应的网络建设。
建议使用C公司的通信模块，通过与光伏组件和逆变器的连接，实现数据的监控和远程控制。
2.运维管理光伏发电系统在投入使用后，需要进行定期的运维管理，以确保系统的安全和稳定运行。
建议景区建立专门的运维团队，定期检查光伏组件的清洁情况，及时发现和处理故障，保证系统的正常运行。
3.数据监控为了及时了解光伏发电系统的发电情况和运行状态，建议使用D公司的数据监控系统，通过对光伏组件和逆变器的数据采集和分析，实现对系统性能的实时监控和评估。
五、总结大型并网光伏发电系统的设计需要充分考虑系统规模、组件选型和系统运行等因素。
合理的系统规模设计、选用高效率、可靠性好的光伏组件和逆变器，以及配备完善的网络建设和运维管理方案，将有助于确保光伏发电系统的安全运行和高效发电。
10KW光伏并网系统设计方案及对策
10KW光伏并网示X工程XX合大太阳能科技XX2021年3月15日目录1、并网光伏系统的原理22、10KW并网光伏系统配置33、光伏组件技术参数44、逆变器技术参数45、安装支架56、系统报价67、相关政策自持68、投资预算和节能分析79、经济效益和经济社会效益分析710、后期维护管理效劳810KW光伏并网工程技术方案1、并网光伏系统的原理系统的根本原理：太阳能电池组件所发直流电通过光伏并网逆变器逆变成50Hz、380V 的交流电，经交流配电箱与用户侧并网，向负载供电。
本工程并网接入系统方案采用380V 低压并网，如图1所示：图1 光伏电站并网发电系统框图图2 光伏电站并网发电示意图2、10KW并网光伏系统配置表1 10KW并网系统配置清单序号零部件名称规格数量备注1 光伏组件250W多晶40块2 安装支架5KW/套2套水泥平顶屋面3 逆变器10KW/380V三相四线1只4 配电箱箱体1只直流断路器4P/1000V/16A 2只交流断路器4P/400V /32A 1只直流浪涌保护器1000V/ 1只交流浪涌保护器4P/400V/20KA 1只5 光伏电缆1*4mm2 200米6 逆变输出电缆3*6+2*4 20米3、光伏组件技术参数光伏系统采用250Wp的多晶硅太阳能电池组件，其参数如下：◆电池材料：多晶硅；◆峰值功率：253W；◆开路电压：37.6V；◆短路电流：8.55A；◆最正确工作电压：31.4V；◆最正确工作电流：7.96A；◆电池组件尺寸：1650×992×50mm◆电池组件重量：21.0 Kg◆电池组成：60片多晶硅电池式串联而成◆满足IEC61215，IEC61730标准◆工作环境温度：－40℃～＋80℃◆正常使用25年后组件输出功率损耗不超过初始值的20%4、逆变器技术参数本系统采用1台10kW逆变器，技术参数如下：表2 10kW逆变器技术参数类别内容规格型号SPV-10KW光伏输入最大光伏输入功率11.7KW最大开路电压780输入电压X围280Vdc~700Vdc最正确效率输入电压>560v最低输入电压350V图3 240Wp多晶硅组件5、安装支架通过地锚栓或水泥根底固定，适用于平屋顶系统和地面系统。
光伏发电太阳能应用计算实例并网系统
光伏发电太阳能应用计算实例并网系统85.30KW屋顶电站某单位楼房顶部建设30KW并网电站，要求总功率一半选用力诺生产的190W单晶硅组件，一半选用力诺生产的230W多晶硅组件，该地区温度-20℃～70℃，请完成设计选型。
计算：由于太阳能电池组件与客户要求的总功率很难用整数匹配，且组件在场地布置受各种限制也很难凑出完整的方阵，因此，设计时首先要做各种形式的匹配方案，最后取一个较接近客户要求方案。
本设计首先受到楼顶面积限制，对组件通过各种布置最后确定选用单晶硅和多晶硅组件各72块，功率分配：单晶硅总功率=72*190=13.68KW，多晶硅总功率=72*230=16.56KW，根据组件分配的功率初步选用SMA生产的15KW、17KW逆变器各一台。
组件与逆变器有关参数如下：（1）、190W组件：工作电压36.92V，工作电流5.15A，开路电压44.31V，开路电压温度系数-0.35%/℃。
（2）、230W组件：工作电压30.54V，工作电流7.44A，开路电压37.08V，开路电压温度系数-0.36%/℃。
（3）、15KW逆变器：三相交流输出功率15KVA，最大直流输入电压1000V，MPPT电压范围360V～800V，最大输入电流（A 端/B端）33A/11A，最大并联组串数（A端/B端）5/1。
（4）、17KW逆变器：三相交流输出功率17KVA，最大直流输入电压1000V，MPPT电压范围400V～800V，最大输入电流（A 端/B端）33A/11A，最大并联组串数（A端/B端）5/1。
（5）、根据15KW逆变器MPPT电压范围与单晶硅组件工作电压，单晶硅组件采用15串；72块组件只能凑4串，由A端口输入，余下的12块组件作为一串由B端口输入。
（6）、根据17KW逆变器MPPT电压范围与多晶硅组件工作电压，多晶硅组件采用19串或20串，考虑72块组件与18串组件是4的整数倍，本设计按18串，4并全部由A端口输入。
80kWWp光伏并网系统设计方案
80KWp光伏并网系统设计方案80KWp的光伏并网发电项目，采用分块发电、集中并网方案，最终接入10KV/35KV 中压交流电网进行并网发电。
该80KWp 的光伏并网发电系统，采用逆流型，负荷远小于太阳电池发电量，向电网输送电能，白天，负荷从光伏并网发电系统获得一部分能量，大部分电能输出到中压交流电网。
一、系统设计方案1、80KWp 的光伏并网发电系统:（1）设计原则:安装组件时原则上要在同一日照条件下使用串联的组件，否则，其它组件会受输出量最低的组件影响导致整体输出严重下降,斜屋面安装的组件在每天的不同时间段，其光照将会受到不同方向建筑的一定影响。
为了将组件串接后的热斑效应损耗降到最低，将受到不同方向建筑物影响的组件进行分组。
将受到相同方向建筑物影响的组件归为一组。
并且在系统中采用多组串逆变器(在后面的逆变器中详述)。
为了平衡逆变器的功率，每台多组串逆变器都接入了多组的组件。
由多组串逆变器的每路MPPT(最大功率跟踪)电路对每路组件进行最大功率点跟踪，从而使因挡光引起的组件功率损失降低到最低限度。
（2）总体配置：共用200W太阳电池组件416块，一个太阳电池方阵列单元,为晶体硅太阳电池组件10.4KW（52块分13串，4并），配置1台 10KW光伏功率调节器 , 总共分成8个并网单元,太阳电池组件83.2KWp,8台10KW逆变器,其原理框图如下（图一）：图一80KWp的光伏并网发电系统原理框图2、 80KW晶体硅太阳电池组件阵列布置安装：将太阳能光伏发电应用于屋顶时，与建在边远地区、荒漠地区的光伏电站有很多不同点，不能简单地将太阳能电池方阵按最佳倾角的要求布置，必须要充分考虑与周围环境的协调和美观。
根据建设方提供的屋面图以及现场考察情况，电池方阵布置方案如下：斜屋面可安装太阳能组件，总面积(斜面)40*361m2，与斜屋面平行安装组件416块，功率为：200W ×416=83.2KWp。
80kWWp光伏并网系统设计方案
80KWp光伏并网系统设计方案80KWp的光伏并网发电项目，采用分块发电、集中并网方案，最终接入10KV/35KV 中压交流电网进行并网发电。
该80KWp 的光伏并网发电系统，采用逆流型，负荷远小于太阳电池发电量，向电网输送电能，白天，负荷从光伏并网发电系统获得一部分能量，大部分电能输出到中压交流电网。
一、系统设计方案1、80KWp 的光伏并网发电系统:（1）设计原则:安装组件时原则上要在同一日照条件下使用串联的组件，否则，其它组件会受输出量最低的组件影响导致整体输出严重下降,斜屋面安装的组件在每天的不同时间段，其光照将会受到不同方向建筑的一定影响。
为了将组件串接后的热斑效应损耗降到最低，将受到不同方向建筑物影响的组件进行分组。
将受到相同方向建筑物影响的组件归为一组。
并且在系统中采用多组串逆变器(在后面的逆变器中详述)。
为了平衡逆变器的功率，每台多组串逆变器都接入了多组的组件。
由多组串逆变器的每路MPPT(最大功率跟踪)电路对每路组件进行最大功率点跟踪，从而使因挡光引起的组件功率损失降低到最低限度。
（2）总体配置：共用200W太阳电池组件416块，一个太阳电池方阵列单元,为晶体硅太阳电池组件10.4KW（52块分13串，4并），配置1台 10KW光伏功率调节器 , 总共分成8个并网单元,太阳电池组件83.2KWp,8台10KW逆变器,其原理框图如下（图一）：图一80KWp的光伏并网发电系统原理框图2、 80KW晶体硅太阳电池组件阵列布置安装：将太阳能光伏发电应用于屋顶时，与建在边远地区、荒漠地区的光伏电站有很多不同点，不能简单地将太阳能电池方阵按最佳倾角的要求布置，必须要充分考虑与周围环境的协调和美观。
根据建设方提供的屋面图以及现场考察情况，电池方阵布置方案如下：斜屋面可安装太阳能组件，总面积(斜面)40*361m2，与斜屋面平行安装组件416块，功率为：200W ×416=83.2KWp。
新疆10MW并网光伏发电项系统设计
目录技术方案 (3)1、项目概况 (3)2、地理位置及气候特点 (3)3、设计依据及说明 (5)4、系统设计 (6)4.1 发电侧光伏阵列设计 (6)4.2 并网侧并网设计 (12)4.3系统连接示意图 (13)4.4直流汇流接线及主要设备电气设计 (16)5、系统集成产品、部件及性能参数 (18)5.1 防雷汇流箱JNHL-16 (18)5.2 直流配电柜JNZP-8（10） (19)5.3 交流配电柜 (20)5.4 高压汇流保护柜及高压并网柜 (20)5.5 升压变压器 (20)6、系统光伏阵列安装方式及直流传输损耗的确定 (20)6.1 光伏阵列安装倾角 (20)6.2 系统效率确定 (23)6.3 电站年发电量与减排效益 (24)7、系统计量及监控系统设计 (25)7.1 发电计量仪表配置及仪表类型示意图 (25)7.2 系统数据采集及监控 (26)8、系统防雷接地设计 (29)9、项目工程设计 (29)9.1 项目光伏组件布局设计 (29)9.2 光伏组件安装设计 (32)9.3 光伏设备布局 (36)9.4 光伏电站并网接入设计分析 (37)光伏电站配置与预算 (42)1、项目配置 (42)2、项目投资预算 (43)安装调试方案 (48)1、工程概况 (48)1.1 项目工程概况 (48)1.2项目安装效果图 (49)2、开工前准备工作 (50)2.1 提交施工组织设计 (50)2.2 提交临时占用场地、仓储、用水用电、运输条件等资料 (50)2.3 提交健康、安全和环境管理计划 (50)2.4 施工现场准备 (50)3、项目管理 (51)3.1 项目管理方式 (51)3.2 项目管理机构 (52)4、项目进度标志性控制点一览表 (54)售后服务体系与维保方案 (55)1、质量保证 (55)2、用户培训 (55)技术方案1、项目概况本项目为浙江舒奇蒙能源科技股份有限公司投资兴建的阿克苏舒奇蒙10.06MWp并网光伏电站项目。
5kWp光伏太阳能并网发电系统设计方案
OPT ANG 53 42 29 16 4
0
2 11 23 39 52 57
27.2
7、风速
Monthly Averaged Wind Speed At 10 m Above The Surface Of The Earth For Terrain Similar
To Airports (m/s)
Lat 32.5
Monthly Averaged Earth Skin Temperature (° C)
Lat 32.5 Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec Annual
Lon 119.9
Average
10-year 0.56 3.24 7.99 14.3 19.4 23.6 26.2 25.7 21.8 15.3 8.4 1.89 14.1
一、光伏太阳能并网发电系统简介……………………………………………… 2
二、项目地点及气候辐照状况…………………………………………………… 2
三、相关规范和标准……………………………………………………………… 5
四、系统结构与组成……………………………………………………………… 5
五、设计过程………………………………………………………………………6
光伏太阳能并网发电系统设计方案
三、相关规范和标准
设计人：申小波（Mellon）
Email: sxb8383838@
光伏并网逆变系统的制造、试验和验收可参考如下标准：
GB/T 19939-2005 《光伏系统并网技术要求》
GB/T 20046-2006 《光伏（PV）系统电网接口特性（IEC 61727:2004,MOD）》
并网光伏发电系统工程设计案列
并网光伏发电系统工程设计实例实例1 10 kW并网光伏发电系统设计太阳能并网光伏发电系统设计的总则是：(1)并网光伏发电系统的配电系统是在原有的基础上增加的，采取尽量不改造原有配电回路的原则。
因此，将光伏发电系统的并网点选择在低压配电柜上。
(2)考虑到并网光伏发电系统在安装及使用过程中的安全性及可靠性，在并网逆变器直流输人端加装直流配电接线箱。
(3)并网逆变器采用三相四线制输出方式。
1.并网光伏发电系统组成10kW级的并网光伏发电系统采用集中并网方案，通过1台SGLOK3并网逆变器接AC380 V/50 Hz三相交流低压电网进行并网发电。
并网光伏发电系统的主要组成包括：太阳能电池组件及其支架；直流防雷配电柜；光伏并网逆变器(带工频隔离)；交流防雷配电柜；系统通信及监控装置；系统发电计量装置；系统防雷接地装置；土建及配电房等基础设施；整个系统的电缆连接线。
10 kw级的并网光伏发电系统的太阳电池子阵列采取经过直流防雷配电柜汇流后输入到光伏并网逆变器，再经过交流防雷配电柜接入AC 220 V/50 Hz三相交流低压电网。
另外系统配有通信软件和监控装置，实时监测系统的运行状态和工作参数，并存储相关的历史数据。
2.光伏并网逆变器的选择针对10 kW的并网光伏发电系统，整个系统选用型号为SG10K3的光伏并网逆变器1台。
SG10K3光伏并网逆变器采用美国T1公司32位专用DSP(LF2407A)控制芯片，主电路采用智能功率IPM模块，运用电流控制型PWM有源逆变技术和优质高效隔离变压器，实现太阳能电池阵列和电网之间的相互隔离，可靠性高，保护功能齐全，且具有电网侧高功率因数正弦波电流、无谐波污染供电等特点。
该并网逆变器的主要技术性能特点如下：(1)具有直流输人手动分断开关，交流电网手动分断开关。
(2)具有先进的孤岛效应检测方案。
(3)具有过载、短路、电网异常等故障保护及告警功能。
(4)宽直流输人电压范围(220～450 V)，整机效率高达93%。
某100KW并网光伏发电系统设计方案
某100KW并网光伏发电系统设计方案1 .系统的主要构成100KW并网光伏发电系统的主要由电池组件方阵、电池方阵支架及基础、直流汇流箱及直流防雷配电箱、光伏并网逆变器、交流防雷配电系统(配电柜、配电室)、监控测量和计量系统、整个系统的连接线以及防雷接地装置等构成。
2 .系统的主要配置说明⑴电池组件系统选用功率为180W的电池组件，其峰值输出电压为34.5V z 开路电压为42V,共配置576块。
采用16块电池组件组串联为一个光伏方阵，共配置36个光伏方阵(要求方阵朝向一致)，电池组件总功率为103.68kW0(2)光伏并网逆变器系统设计分成2个50kW并网发电单元，总设计功率IOW 选用合肥阳光电源有限公司SG50K3并网逆变器两台。
(3)直流汇流箱及直流防雷配电箱为了减少电池组件与逆变器之间连接线，以及日后的维护方便，在直流侧配直流汇流箱，该汇流箱为6进1出，即将6路光伏阵列汇流成1路直流输出，每个50kW逆变器需要配置汇流箱3台。
光伏阵列经过汇流箱汇流输出后通过电缆接至配电室，经直流防雷配电柜分别输入到SG50k3逆变器中，系统需要配置两台直流防雷配电柜,每个配电柜按照1个50kW直流配电系统进行设计，直流输出分别接至SG5OK3逆变器。
两台逆变器的交流输出再经交流开关配电柜接至电网，实现并网发电功能。
(4)监控测量和计量系统。
此外,该系统配置1套通信监控测量装置,通过RS485或Ethernet(以太网)通信接口可实时监测并网发电系统的工作状态和运行数据，内部保存的数据记录可供给专业技术人员进行系统的分析。
(5)防雷接地装置根据整个系统情况合理设计接地装置及防雷措施3 .系统设计说明Q)电池组件的串并联设计根据并网逆变器的MPPT电压范围，经过计算，逆变器的串并联数量设计如表所示。
逆变器每个电池串按照16块电池组件串联设计而成，如图所示。
(2)光伏并网系统电气设计框图光伏并网系统电气设计框图，如图8-13所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
并网光伏发电系统容量的设计案例说明
并网光伏发电系统容量的设计与计算，除了可以采用上面介绍的几种方法外，还可以按照下面介绍的方法计算。
一是通过太阳能电池方阵的计划占用面积计算系统的年发电量，并确定出太阳能电池方阵的容量。
二是通过用电负载的耗电量计算出光伏方阵的占用面积，确定出太阳能电池方阵的容量。
该方法以当地年太阳能辐射总量为计算参数。
一、光伏方阵发电量的计算 光伏方阵年发电量计算公式为：
修正系数
电池组件转换效率）光伏方阵面积（）当地年总辐射量（）年发电量（⨯⨯⨯=22m m /h h KW KW 式中光伏方阵面积不仅仅是指占地面积，也包括光伏建筑一体化并网发电系统占用的屋顶、外墙立面等。
组件转换效率，单晶硅组件取17%，多晶硅组件取15%。
54321K K K K K K ⨯⨯⨯⨯=修正系数
其中K1为太阳能电池长期运行性能衰降修正系数，一般取0.8: K2为灰尘遮挡玻璃及温度升高造成组件功率下降修正，一般取0.82; K3为线路损耗修正，一般取0.95; K4为逆变器效率，一般取0.85，也可根据逆变器生产商提供的技术参数确定；K5为光伏方阵朝向及倾斜角修正系数。
同一系统有不同方向和倾斜角的光伏方阵时，要根据各自条件分别计算发电量。
二、根据负载耗电量计算光伏方阵的面积
理论上讲，负载全年消耗的电能应该与光伏发电系统全年的发电量相等，因此，在统计和计算出负载全年耗电量后，利用上述公式就可以计算出光伏组件或方阵的面积。
年耗电量的统计还可以采用表7-3的方法，只是表7-3统计的是日耗电量，需要再乘以全年实际耗电天数，例如家庭要按365天算；机关办公室等就可以考虑减去节假日天数。
另外表7-3统计出的耗电量单位是Wh ，要换算成kWh （度）。
修正系数
电池组件转换效率当地年总辐射能）年耗电总量（光伏组件面积⨯⨯=
h KW
设计实例：某住户有家用电器、电脑及照明灯等，日耗电量统计见表7-8，住户房屋朝向正南，屋顶倾斜角30。
，当地年太阳能辐射总量为6498MJ/m 2
，换算后为1805kWh/m 2
，计划选用单晶硅电池组件，求该方阵面积，并确定电池组件规格尺寸和容量。
计算：统计该住户日耗电量如表7-8所示。
根据住户屋顶面积及长宽形状，拟选择规格尺寸为1200mm ×550mm 的单晶硅太阳能电池组件16块，4块串联4串并联，每块输出峰值功率为85W ，总功率为85WX16-1360W 。
占用面积为1.2m ×0.55m ×16=10.56m 2
，符合设计要求。
三、固定式光伏阵列间距确定 （1）阵列前后排间距设计
光伏阵列通常成排安装，一般要求在冬至影子最长时，两排光伏阵列之间的距离要保证上午9 点到下午3 点之间前排不对后排造成遮挡。
（2）太阳能电池板最低点距地面距离H （不包含倾斜屋顶部分） 太阳能电池板最低点距地面距离H 的选取主要考虑如下因素： 高于当地最大积雪深度； 高于当地洪水水位； 防止动物破坏；
防止泥和沙溅上太阳能电池板；
四、太阳能发电系统功率与带负载配置
交流负载分电阻性负载、电感性负载、电力电子负载。
电阻性负载：电流与电压相同，无冲击电流。
例如：白炽灯、电子节能灯、电加热器等。
电感性负载：电压超前电流，有冲击性。
例如电动机、电冰箱、水泵。
电力电子负载：有冲击电流。
例如荧光灯（带电子镇流器）、电视机、计算机等。
电感性负载的浪涌电流：
电动机：额定电路的5～8被，时间50～150ms。
电冰箱：额定电流的5～10倍，时间为100～200ms。
彩色电视机的消磁线圈和显示器：额定电流的2～5倍，时间为20～100ms。
电力电子类负载的峰值电流（振幅系数）1）
负载参数和对电源的要求有：电压、电流、功率因素、波形、频率等。
在实际光伏发电系统中，系统所带负载是光伏发电系统设计的重要因素，特别对于电阻性负载、电感性负载、电力电子负载系统容量设计有不同要求。
下表为光伏发电功率与带负载类型配置速配表。
