65mn碳素弹簧钢丝
65mn弹簧疲劳断裂失效分析
第45卷 第5期金 属 制 品2019年10月 Vol 45 No 5MetalProductsOctober2019 doi:10.3969/j.issn.1003-4226.2019.05.01065Mn弹簧疲劳断裂失效分析周斌斌, 廖 建, 彭 凯(新余新钢金属制品有限公司, 江西 新余 338004)摘要:65Mn弹簧钢丝生产的拉簧服役几个月后发生断裂。
采用SEM扫描电子显微镜对弹簧断口表面进行形貌、金相组织等检测,对弹簧断裂原因及断裂过程进行分析。
结果表明,弹簧断口为疲劳失效断口,疲劳源处表面微裂纹是引起疲劳裂纹萌生的直接原因,表面微裂纹则是由不良抛丸工艺造成的。
弹簧厂通过更换新钢丸并降低抛丸速度消除了疲劳性能不符合要求的情况。
关键词:弹簧钢丝;拉簧;疲劳断裂;金相组织;裂纹;失效分析中图分类号:TG142.71 文献标识码:AFatiguefracturefailureanalysisof65MnspringZhouBinbin,LiaoJian,PengKai(XinyuXinsteelMetalProductsCo.,Ltd.,Xinyu338004,China)Abstract:Thepullspringof65Mnspringsteelwirebrokeafterseveralmonths’service.TheSEMwasusedtodetectthesurfacemorphologyandmicrostructureofthespringfracture,andthespringfracturecausesandfractureprocesswereana lyzed.Resultsshowthatthespringfractureisfatiguefailurefracture,andsurfacemicrocrackatfatiguesourceisdirectcauseoffatiguecrackinitiation.Thesurfacemicrocrackiscausedbybadshotpeeningprocess.Thespringfactoryelimi natesthefatigueperformancebyreplacingnewsteelshotandreducingshotblastingspeed.Keywords:springwire;tensionspring;fatiguefracture;microstructure;crack;failureanalysis 弹簧作为蓄能部件以实现特定动作或缓冲过程,压簧能在压力变化时压缩和恢复,如汽车减振、自动伞打开动作和冲压设备上的模具簧,拉簧在受拉时积蓄返回原位置的能量,如汽车制动系统的回位簧等,还有扭簧、卡簧等,也是利用弹性能量实现一定的动作或定位。
弹簧设计计算
弹簧设计计算弹簧在材料选定后,设计时需要计算出弹簧刚度F、中径D、钢丝直径d、有效圈数n、变形量f。
以下面弹簧设计为例;1.计算弹簧受力:假设弹簧端克服1个标准大气压,即推动钢球,则弹簧受力为:F=PA=1×105N/mm2×πd12 /4其中d1——钢球通道直径弹簧还须克服钢球下降重力:G=mρV=m×4ρπR3/3其中R——钢球半径弹簧受合力:F合=F+G考虑制造加工因素,增加1.2倍系数F′=1.2F合2.选材料:(一般选用碳素弹簧钢丝65Mn或琴钢丝)以65Mn为例,钢丝直径d=1.4mm3.查表计算许用应力:查弹簧手册8-10表中Ⅰ类载荷的弹簧考虑(根据阀弹簧受力情况而言) 材料的抗拉强度σb与钢丝直径d有关查表2-30(选用D组): σb=2150~2450Mpa安全系数K=1.1~1.3, 可取K=1.2, 则σb=1791.7~2041.7 Mpa因此σb=1791.7Mpa(下限值)查表2-103,取切变模量G=78.8×103Mpa查表8-10,取许用切应力τs==0.5σb=0.3×1791.7=537.51Mpa 4.选择弹簧旋绕比C:根据表8-4初步选取C=105.计算钢丝直径:d≥1.6√KFC/[τ]其中K——曲度系数,取K=1.1~1.3F——弹簧受力6.计算弹簧中径:D=C d7.计算弹簧有效圈数:n=Gd4f/8FD3则总圈数n总=n+n1(查表8-6)8.计算试验载荷:Fs=πd3τs/8D9.自由高度:H0=nt+1.5d其中:t——初步估计节距t=d+f/n+δ1(δ1=0.1d)查表8-7系列值H0取整数10.节距计算:t=(H0-1.5d)/n11.弹簧螺旋角:(此值一般符合=5°~9°)α=arctan(t/πD)12.弹簧的稳定性验算:(b<5.3,即可满足稳定性要求=b=H0/D13.展开长度:L=πDn1/cosα14.弹簧刚度:F′=Gd4/8D3n14.弹簧载荷:F= F′×f15.弹簧试验变形:fs= Fs/ F其中在绘制弹簧图纸时,压紧弹簧时的长度L1(即受装配积压时的长度) 下弹簧对应受力F1,在阀开启时弹簧压缩的长度L2=L1+f,对应弹簧受力F2 例如:ZYB-1416N15-306H0=68.5 mm,装配时弹簧被压缩至37mm,阀开启时再次压缩8mm则L1=37,L2=37+8=45F1=37×F′F2=45 F′验算比较L2与Fs/ F的大小:若L2>Fs/ F′重新设计刚度;反之设计合理。
弹簧钢65Mn
单纯含锰弹簧钢 如65Mn﹐锰含量为0.90~1.20%。增加锰含量可提高钢的淬透性和强度﹐减小脱碳倾向﹔缺点是有过热敏感性和回火脆性﹐且易產生淬火裂纹﹐所以只适於製造各种小尺寸扁弹簧﹑圆弹簧。
含铬弹簧钢 在国际上很通用﹐中国有 50CrMn 和50CrVA两个钢号。50CrMn由於含有1%左右的铬和锰﹐有较高的淬透性﹐脱碳倾向小﹔缺点是铬和锰均加重回火脆性的倾向﹐回火后需快冷﹐多用以製造截面较大的和较重要的板簧和螺旋弹簧。50CrVA钢具有良好的淬透性﹔加钒能细化组织﹐不易过热﹐并可提高钢的强度﹑韧性﹐降低缺口敏感性。这种钢脱碳倾向小﹐低温衝击韧性好﹐在较高温度下工作时﹐性能也较稳定﹐主要用於製造气门弹簧﹑安全阀弹簧和在较高温度下工作的弹簧。在50CrVA钢的基础上适当增加其他合金元素﹐能取得比上述两种弹簧钢更好的力学性能和淬透性。
用以製造弹簧或类似弹簧性能零件的钢类。具有高的弹性极限﹑疲劳极限(尤其是缺口疲劳极限)以及一定的衝击韧性和塑性﹐主要在衝击﹑震动等动载荷或长期週期性交变应力的条件下使用。所以在各种状态下工作的弹簧都要有良好的表面质量和较高的抗疲劳性能。在工艺性能上﹐需经淬火﹑回火的弹簧钢﹐应具有一定的淬透性﹐不易脱碳﹐过热敏感性低和塑性较高﹐在热状态下易於成形。製造小尺寸弹簧用的钢丝要有均匀的硬度和一定的塑性。
2)冷成形弹簧截面尺寸<10mm的各种小型弹簧可采用冷成形(如冷卷、冷轧),如仪表中的螺旋弹簧、发条及弹簧片等。这类弹簧在成形前先进行冷拉(冷轧)、淬火中温回火或铅浴等温淬火后冷拉(轧)强化;然后再进行冷成形加工,此过程中将进一步强化金属,但也产生了较大的内应力和脆性,故在其后应进行低温去应力退火(一般200~400℃)。
弹簧常用材料力学性能、标准及特点
标准号标准名称牌号直径规格(mm)剪切模量G (MPa )推荐硬度HRC推荐使用温度 ℃性 能25~80B 级:0.08~13.040Mn ~70MnC 级:0.08~13.0D 级:0.08~6.060~80G1组:0.08~6.0T8MnA ~T9A G2组:0.08~6.060Mn ~70MnF 组:2.0~5.065Mn70A 类、B 类2.0~12.0A 类、B 类、C 类2.0~14.060Si2MnA65Si2MnWA 70SI2MnA GB/T2271GB/T5218GB/T5219GB/T5220GB/T5221GB/T4357GB/T4358GB/T4359GB/T4360GB/T4361GB/T4362弹簧常用材料力学性能、标准及特点(摘自GB/T1239.6-92)45~5079000-40~250高温时强度性能稳定,用于较高温度下的高应力弹簧。
铬硅弹簧钢丝55CrSiA0.8~6.0 高温时强度性能稳定,用于较高温度下的弹簧,如内燃机阀门弹簧等。
阀门用铬钒弹簧钢丝50CrVA0.5~12.07900045~50-40~210高温时强度性能稳定,用于较高温度下的弹簧,如内燃机阀门弹簧等。
铬钒弹簧钢丝50CrVA0.8~12.07900045~50-40~210有较强的疲劳强度,用于较高工作温度的高应力内燃机阀门弹簧或其他类似弹簧。
硅锰弹簧钢丝1.0~12.07900045~50-40~200强度高,较好的弹性、易脱碳。
用于普通机械的较大弹簧。
阀门用油淬火回火铬钒弹簧钢丝50CrVA1.0~10.0油淬火回火硅锰弹簧钢丝60Si2MnA79000-40~20079000---40~2102.0~6.079000强度高,弹性好。
易脱碳,用于叫高负荷的弹簧。
A 类和B 类用于一般用途的弹簧,B 类和C 类用于汽车悬挂弹簧。
阀门用油淬火回火铬硅弹簧钢丝55CrSi1.6~8.079000--40~250有较强的疲劳强度,用于较高工作温度的高应力内燃机阀门弹簧或其他类似弹簧。
65Mn热处理
.65Mn弹簧钢究艺研热处理工65Mn弹求。
要使的热处理加工工艺要对,簧为弹簧钢作制动弹的研究了解其作相关的处理以提高其力65Mn求簧的要,要对弹作簧钢符合为制动学性能。
研究表明:当此类弹簧钢进行相关热处理可以增加其屈服强度以及屈服强度比,提高其寿命,达到作为制动弹簧的要求。
关键词:;等温淬火;回火;制动弹簧;喷丸;应用65Mn一. 对65Mn弹簧钢的了解1. 65Mn力学性能:如下图HRC ψ(%) δδs/MPa δb/Mpa (%)21-24 35 ≥≥≥980 785 9 ≥..化学成分:如下图2. 65Mn C Mn SiS P 元素 0.63 0.97 0.211 0.014 0.023 /%含量3.65Mn的临界点 A1 A3 Ms 临界点720 740 270 ℃二. 弹簧钢作为制动弹簧的质量要求:材料1.弹簧材料应为Ⅰ、Ⅱ组碳素弹簧钢丝绕制而成。
度硬 2.44-52HRC范围经淬火、回火处理的冷卷弹簧,其硬度值在。
55HRC内选取。
特殊情况下,其硬度值可扩大选取范围到3. 外观质量要求氧钢丝表面应光滑,弹簧表面应经发黑处理,不允许有裂纹、深允不许有簧卷;伤得处转化皮、锈蚀等缺陷:弯钩弯不有痕冷弹出材料直径公差之半的个别压痕、凹坑和刮伤。
超度..有工作极限负荷要求的拉伸弹簧在工作极限负荷下不允许4.有永久变形。
怎样做才能达到要求:三.65Mn满足其要求1. 材料的选取:碳素弹簧钢热处理工艺:首先2. 65Mn的等温转变曲线于下图所示:..2-1:对65Mn的淬火处理:65Mn:温度的选择:由于弹簧钢的含碳量为0.63%,2-1-1临界温度为于A3亚析钢。
对于淬火加热温度的选取,由于属当选择而亚共析钢的淬火加热温度为,t=A3+30~70℃740℃,℃时,会使钢的氧化脱碳严重奥氏体晶体粗化,淬火后马840℃820当增性加。
而选择度氏体晶粒粗化,从而降低了钢的硬,脆综合考虑选择以下是还有少部分铁素体没有熔化。
65Mn弹簧钢加工工艺

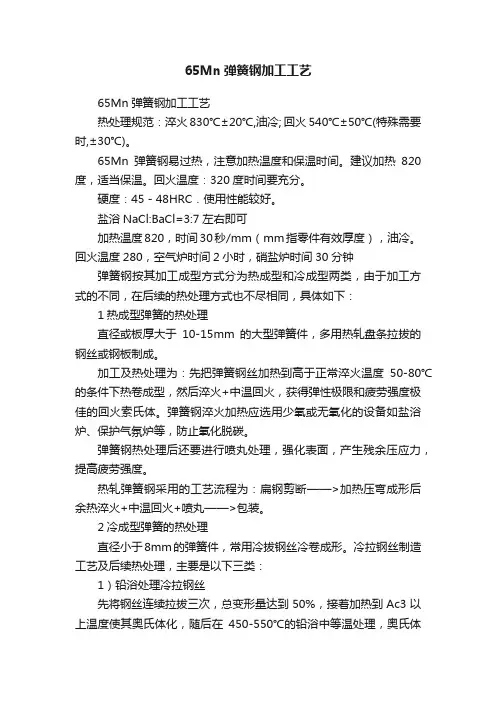

65Mn弹簧钢加工工艺65Mn弹簧钢加工工艺热处理规范:淬火830℃±20℃,油冷; 回火540℃±50℃(特殊需要时,±30℃)。
65Mn弹簧钢易过热,注意加热温度和保温时间。
建议加热820度,适当保温。
回火温度:320度时间要充分。
硬度:45-48HRC.使用性能较好。
盐浴NaCl:BaCl=3:7左右即可加热温度820,时间30秒/mm(mm指零件有效厚度),油冷。
回火温度280,空气炉时间2小时,硝盐炉时间30分钟弹簧钢按其加工成型方式分为热成型和冷成型两类,由于加工方式的不同,在后续的热处理方式也不尽相同,具体如下:1热成型弹簧的热处理直径或板厚大于10-15mm的大型弹簧件,多用热轧盘条拉拔的钢丝或钢板制成。
加工及热处理为:先把弹簧钢丝加热到高于正常淬火温度50-80℃的条件下热卷成型,然后淬火+中温回火,获得弹性极限和疲劳强度极佳的回火索氏体。
弹簧钢淬火加热应选用少氧或无氧化的设备如盐浴炉、保护气氛炉等,防止氧化脱碳。
弹簧钢热处理后还要进行喷丸处理,强化表面,产生残余压应力,提高疲劳强度。
热轧弹簧钢采用的工艺流程为:扁钢剪断——>加热压弯成形后余热淬火+中温回火+喷丸——>包装。
2冷成型弹簧的热处理直径小于8mm的弹簧件,常用冷拔钢丝冷卷成形。
冷拉钢丝制造工艺及后续热处理,主要是以下三类:1)铅浴处理冷拉钢丝先将钢丝连续拉拔三次,总变形量达到50%,接着加热到Ac3以上温度使其奥氏体化,随后在450-550℃的铅浴中等温处理,奥氏体转化为索氏体组织。
屈服强度为1600Mpa,冷卷成形后,在200-300℃退火消除应力即可。
2)油淬火回火钢丝钢丝拉拔到处理尺寸后,进行油淬火回火。
这类钢丝的强度不如铅浴处理的钢丝,但性能均匀一致,成本较低。
冷卷成形后,进行去应力处理。
3)退火状态钢丝将钢丝拉拔到规定尺寸,再进行退火处理。
软化后的钢丝冷卷成形后,需经过淬火+中温回火后才能获得所需的力学性能。
65Mn弹簧钢知识
65Mn弹簧钢知识65Mn弹簧钢具有较高的硬度,淬透性好,脱碳倾向少,价格低廉,切削性好等优点,但它有过热敏感性,易产生淬火裂纹,并有回火脆性,65Mn钢用途广泛,主要生产成钢丝,钢带、用于制造各种截面较少的扁,圆弹簧,板簧和弹簧片等。
65Mn钢在汽车业,电子业,火车等交通运输工具用量很大。
它可制造圆锯片,用以高速切削各类型钢,钢管和钢筋。
关键词:65Mn 焊接防腐热处理第一章此种材料的牌号,成分,组织,热处理,性能,用途介绍1.1 材料牌号:65Mn 美国ASTM:1566,SEA:1566(1066) 前苏联ГОСТ:65Г1.2 材料的化学成分见表1-1 [1]65Mn的化学成分表1-11.3 材料的组织[2]1.3.1 相变温度见表1-2表1-21.3.2 时间-温度计-组织转变曲线见图1-3图1-3 65Mn钢的等温转变曲线(用钢成分为C=0.64%,Mn=0.92%,Si=0.18%,S=0.005%,P=0.017%。
晶体度为4 ~8级。
奥氏体化温度为830℃)1.3.3合金组织结构:65Mn钢一般是在淬火回火后使用,约450℃以下回火时为回火马氏体,450℃以上回火时是回火索氏体.1.4 热处理工艺:1.4.1 表面处理工艺:采用表面喷砂处理。
65mn钢圆锯片预先进行齿部碳氮共渗,以增加碳氮含量,然后再进行常规热处理,以提高齿部的回火稳定行,从而增加齿部硬度和耐磨性,提高圆锯片的使用寿命。
1.4.2热处理工艺参数见表1-4名称退火正火调温回火淬火回火消除应力回火(冷拉弹簧钢丝)加热温度/℃ 810 810 680~700 810 360~570 250~360冷却方试炉冷空冷空冷油/水泠空冷空冷表4-11.5 材料的性能1.5.1力学性能[3]1.5.2密度ρ=7.81克/立方厘米1.5.3 工艺性能焊接性能:差1.6 该材料的用途: 该钢可以冷轧成钢板、钢带和钢丝,制作弹簧。
65Mn也可以制作成如钳工的凿子、划针等工具。
小规格65Mn弹簧钢丝生产工艺研究
Ke wo d 6 y rs 5 Mn;s r g se lw r p i t e i n e;trin;tn i t n h o so e s e sr g l et
T 36 2 G 5 . 中 图分 类 号
Pr c s e h l g e e r h o m a ld a e e 5M n s i g s e lw ie o e s t c no o y r s a c fs l i m t r 6 prn t e r
YANG e g, Ch n YANG n Yu ( u h u W r R p no o t o p n , u y 5 3 0 ,C ia G i o i oeIcr r e C m a y Z n i 6 0 0 h ) z e p a d n
杨 程 , 杨 云
遵义 5 30 ) 60 0 ( 州钢 绳 股 份 有 限公 司 , 贵 州 贵
摘
要
小规格 6 Mn弹簧钢丝生产对技术要求较高 , 5 生产过程 中工艺控制 和工艺 参数存在较大 不确定性。根据
直 径 10m 钢 丝最 终 抗 拉 强 度 平 均值 2 0 a以及 热处 理后 半 成 品 钢 丝 抗 拉 强 度 110MP , 算 出半 成 品 钢 . m 0MP 0 5 a 计 丝 直 径 3 0m . m。根 据 生 产 试 制 , 足 抗拉 强 度 要 求 的半 成 品 钢 丝 直 径 为 3 3m 满 . m。通 过 试 验 得 出 合 适 的奥 氏 体 化 加 热 温 度 、 淬 火冷 却 温 度 和 保 温 冷却 时间 。设 计 了 3条 拉 拔 工 艺 路 线 , 过 增 加 拉 拔 道 次 , 铅 通 降低 部 分 压 缩 率 , 加 强 拉 拔 过程 中 的冷 却 , 而 得 到性 能稳 定 、 从 无脆 断 、 复力 均 匀 的 6 M 回 5 n弹 簧 钢 丝 。 关键词 6 Mn 弹 簧钢 丝 ; 5 ; 扭转 ; 抗拉 强度
65mn弹簧钢介绍
65mn弹簧钢介绍执行标准:GB/T 1222-2007特性及适用范围:65mn弹簧钢,锰提高淬透性,φ12mm的钢材油中可以淬透,表面脱碳倾向比硅钢小,经热处理后的综合力学性能优于碳钢,但有过热敏感性和回火脆性。
用作小尺寸各种扁、圆弹簧、座垫弹簧、弹簧发条,也可制作弹簧环、气门簧、离合器簧片、刹车弹簧及冷拔钢丝冷卷螺旋弹簧。
65mn弹簧钢强度.硬度.弹性和淬透性均比65号钢高,具有过热敏感性和回火脆性倾向,水淬有形成裂纹倾向。
退火态可切削性尚可,冷变形塑性低,焊接性差。
受中等载荷的板弹簧,直径达7-20mm的螺旋弹簧及弹簧垫圈.弹簧环。
高耐磨性零件,如磨床主轴.弹簧卡头.精密机床丝杆.切刀.螺旋辊子轴承上的套环.铁道钢轨等。
65mn弹簧钢化学成份:碳 C :0.62~0.70 硅 Si:0.17~0.37 锰 Mn:0.90~1.20 硫 S :≤0.035磷 P :≤0.035铬 Cr:≤0.25镍 Ni:≤0.30铜 Cu:≤0.2565mn弹簧钢力学性能:65mn弹簧钢抗拉强度σb (MPa):825~925 65mn弹簧钢屈服强度σs (MPa):520~690 65mn弹簧钢伸长率δ10 (%):14~22.5 65mn弹簧钢断面收缩率ψ (%):不大于1065mn弹簧钢硬度:热轧,≤302HB;冷拉+热处理,≤321HB65mn弹簧钢热处理规范及金相组织:热处理规范:淬火830℃±20℃,油冷; 回火540℃±50℃(特殊需要时,±30℃)。
金相组织:屈氏体。
65mn弹簧钢交货状态:热轧钢材以热处理或不热处理状态交货,冷拉钢材以热处理状态交货。
65mn弹簧钢供货规格:盘圆:Φ5.5~16mm 轧材:Φ16~160mm 锻材:Φ160~450mm 65Mn密度 65Mn密度ρ=7.85克/立方厘米,该钢可以冷轧成钢板、钢带和钢丝,制作弹簧。
65Mn也可以制作成如钳工的凿子、划针等工具。
65mn
65MN淬火温度:830℃±20℃回火温度:540℃±50℃(特殊需要时,±30℃)65Mn弹簧钢,锰提高淬透性,φ12mm的钢材油中可以淬透,表面脱碳倾向比硅钢小,经热处理后的综合力学性能优于碳钢,但有过热敏感性和回火脆性。
用作小尺寸各种扁、圆弹簧、座垫弹簧、弹簧发条,也可制作弹簧环、气门簧、离合器簧片、刹车弹簧及冷拔钢丝冷卷螺旋弹簧等●特性及适用范围65mn 强度.硬度.弹性和淬透性均比65号钢高,具有过热敏感性和回火脆性倾向,水淬有形成裂纹倾向。
退火态可切削性尚可,冷变形塑性低,焊接性差。
受中等载荷的板弹簧,直径达7-20mm的螺旋弹簧及弹簧垫圈.弹簧环。
高耐磨性零件,如磨床主轴.弹簧卡头.精密机床丝杆.切刀.螺旋辊子轴承上的套环.铁道钢轨等●力学性能:抗拉强度σb (MPa):825~925伸长率δ10 (%):14~22.5断面收缩率ψ (%):不大于10硬度:热轧,≤302HB;热轧+热处理,≤321HB冷拔退火传统周期性球化退火工艺,退火温度750℃,保温2h,炉冷到温度(680±10)℃,保温3h,再炉冷到550℃以后,出炉空冷。
生产效率低,氧化脱碳率达22%-40%,表面硬度及弹性达不到要求。
不完全退火新工艺,退火温度(740±10)℃,保温4h,炉冷到550℃以后,出炉空冷。
抗拉强度600-620Mpa、伸长率53.5%-40%,硬度209-214HBW金相组织为球化珠光体+少量点状珠光体,缩短了生产周期,节省能源。
传统退火工艺,退火温度730℃,保温13h,再炉冷到650℃以后,出炉空冷。
退火新工艺:退火温度(860±10)℃,保温45-60min,炉冷到(750±10)℃,保温3-3.5h,在炉冷至650-660℃以后,出炉堆冷或入保温坑缓冷。
金相组织符合要求:珠光体组织2.5-6级,以4级左右为佳,该工艺提高效率80%-100%。
弹簧材料
合金弹簧钢丝
50CrVA.55CrSiA.
60Si2MnA
1.0~10.0
适用于中、高应力的机械用合金弹簧
GB/T5218-1999
阀门用油淬火一回火铬钒合金弹簧钢丝
50CrVA
0.6-6.0
适用于较高要求内燃机阀门弹簧及类似用途弹簧
YB/T5008-1993
阀门用油淬火一回火碳素弹簧钢丝
优质碳素结构钢丝
08-60
0.3-10.0
适ห้องสมุดไป่ตู้于各种结构件
GB/T3206-1982
冷顶锻用碳素结构钢丝
ML10-ML45
1.0-10.0
适用于铆钉、螺栓等
GB/T5953-1986
辐条用钢丝
40.45
1.75-4.5
适用于自行车、摩托车辐条
YB/T5005-1993
内燃机用扁钢丝
65Mn.70等
0.5-3.0
MnA等
0.3~6.0
适用于高应力、阀门弹簧等重要用途
GB/T4358-1995
非机械弹簧用碳素弹簧钢丝
60.65.65Mn.70.70
Mn.80.T9A等
0.3~10.0
适用于家具、汽车座靠垫、室内装饰
YB/T5220-1993
阀门用铬钒弹簧钢丝
50CrVA
1.0~10.0
适用于阀门弹簧(成簧后需热处理)
阀门用油淬火一回火铬硅合弹簧钢丝
55CrSiA
1.0-6.0
适用于在较高工作温度下耐高应力的内燃机阀门弹簧
YB/ T5105-1993
合金结构钢丝
参照GB3077,如38CrA.30CrMoTiA38CrMn.
65mn和55crsi弹簧疲劳寿命_概述及解释说明
65mn和55crsi弹簧疲劳寿命概述及解释说明1. 引言1.1 概述弹簧是一种广泛应用于工业制造和机械领域的重要零件,其主要功能是提供弹性力以实现各种运动和控制。
其中,65mn和55crsi是两种常见的弹簧材料,它们具有良好的力学性能和耐久性,因此被广泛使用于许多领域。
1.2 文章结构本文将对65mn和55crsi弹簧的疲劳寿命进行总结与分析。
首先通过定义和原理部分介绍了这两种材料的疲劳寿命概念及其实验评估方法。
接下来,列举了影响65mn和55crsi弹簧疲劳寿命的因素,并提出了延长其寿命的方法。
然后通过实验比较与分析揭示了这两种材料在弹簧疲劳寿命方面的差异,并对结果进行解释与说明。
最后,在结论部分总结归纳了比较结果,并给出了改善弹簧疲劳寿命的建议和前景展望。
1.3 目的本文旨在为读者全面介绍了解65mn和55crsi弹簧疲劳寿命的基本概念、评估方法以及影响因素。
通过对这两种常用材料的性能比较与分析,读者能够了解它们在弹簧疲劳寿命方面的差异,并根据结果提出延长弹簧寿命的有效方法。
同时,本文也为相关领域的工程师和制造商提供了有关65mn和55crsi弹簧材料选择和设计优化的参考依据。
2. 65mn弹簧疲劳寿命:2.1 定义和原理:65mn弹簧是一种碳素弹簧钢,常用于制造高质量的弹簧。
疲劳寿命是指材料在循环荷载作用下,经过一定循环次数后引起不可逆性损坏的能力。
对于65mn弹簧来说,它的疲劳寿命是指承受循环载荷后能够保持正常功能而不发生断裂和变形的使用时间。
弹簧在工作时会受到循环应力的影响,这些应力可能导致材料中存在微小缺陷或缺陷逐渐扩大,最终导致断裂。
65mn钢材具有较高的硬度和耐腐蚀性,在经过合适的处理后可以提高其抗拉强度和弹性模量,从而延长其疲劳寿命。
2.2 影响因素:(1)应力水平:较高的应力水平会缩短65mn弹簧的使用寿命。
(2)循环次数:循环次数越多,弹簧受到循环应力的次数就越多,疲劳寿命相应减少。
碳素弹簧钢丝
铬硅弹簧钢丝
55CrSiA
0.8~6.0
高温时强度性能稳定,用于较高温度下的高应力弹簧
弹簧用不锈钢丝
A组:
1Cr18Ni9、
0Cr19Ni10、
0Cr17NI12Mo2
B组:1Cr18Ni9、
0Cr18Ni10
C组:0Cr17Ni8Al
全部
0.6~12.0
1.0~10.0
疲劳强度、温度,高应力内燃机阀门弹簧其他类似弹簧
硅锰弹簧钢丝
60Si2MnA
65Si2MnWA
70SI2MnA
1.0~12.0
强度高,较好的弹性、易脱碳。用于普通机械的较大弹簧
铬钒弹簧钢丝
50CrVA
0.8~12.0
高温时性能稳定,如内燃机阀门弹簧等
阀门用铬钒弹簧钢丝
50CrVA
0.5~12.0
QBe2
0.03~6.0
有较高的耐磨损、耐腐蚀、防磁和导电性能。用于机械和仪表等用精密弹性元件
热扎弹簧钢
65Mn
5~80
弹性好,用于普通机械用弹簧
55Si2Mn
55Si2Mn8
60Si2Mn
60Si2MnA
5~80
较高的疲劳强度,弹性好,广泛用于各种机械、交通工具等用弹簧
55CrMnA
60CrMnA
油淬火回火硅锰弹簧钢丝
60Si2MnA
A类、B类、C类
2.0~14.0
强度高,弹性好。易脱碳,高负荷的弹簧。A类B类一般用途,B类C类汽车悬挂
阀门用油淬火回火铬硅弹簧钢丝
55CrSi
1.6~8.0
较强的疲劳强度,较高工作温度,高应力内燃机阀门弹簧或其他类似弹簧
各类型弹簧材料明细表
推荐硬度推荐使用温度剪切模量 G(标准号标准名称牌号直径规格(mmGB碳素弹簧钢丝25~80B级:0.08~79000--40~130 435740Mn~70Mn C级:0.08~13.0D级:0.08~6.0GB琴钢丝60~80G1组:0.08~79000--40~130 4358T8MnA~T9A G2组:0.08~6.060Mn~70Mn F组:2.0~5.0GB阀门用油淬火回火碳素弹簧钢丝65Mn 2.0~6.079000--40~150 435970A类、B类79000--40~150GB油淬火回火碳素弹簧钢丝55、60、60Mn、65、65Mn、4360 2.0~12.0GB油淬火回火硅锰弹簧钢丝60Si2MnA A类、B类、C79000--40~200 4361 2.0~14.0GB阀门用油淬火回火铬硅弹簧钢丝55CrSi 1.6~8.079000--40~250 4362GB阀门用油淬火回火铬钒弹簧钢丝50CrVA 1.0~10.079000--40~210 2271GB硅锰弹簧钢丝60Si2MnA 1.0~12.07900045~50-40~200 521865Si2MnWA70SI2MnAGB铬钒弹簧钢丝50CrVA0.8~12.07900045~50-40~210 5219GB阀门用铬钒弹簧钢丝50CrVA0.5~12.07900045~50-40~210 5220GB铬硅弹簧钢丝55CrSiA0.8~6.07900045~50-40~250 5221YB(T)弹簧用不锈钢丝 A组:全部71000-200~3000.8~12.0111Cr18Ni9、 0Cr19Ni1B组:1Cr18Ni9、0Cr18Ni10C组:0Cr17Ni8AlGB硅青铜线QSi3-10.1~6.0 41000HB90~10-40~120 3121GB锡青铜线QSn4-30.1~6.0 40000HB90~10-250~120 3124QSN6.5-0.1QSn6.5-0.4QSn7-0.2GB铍青铜线QBe20.03~6.0 4400037~40 -200~120 3134GB热扎弹簧钢65Mn5~80 7800045~50 -40~120 122255Si2Mn5~80 7800045~50 -40~20055Si2Mn860Si2Mn60Si2MnA55CrMnA5~80 7800047~52 -40~25060CrMnA50CrVA5~80 7800045~50 -40~210性 能强度高,性能好。
65Mn钢锥形垫圈断裂原因
65Mn钢是一种使用广泛的弹簧钢,该钢的碳含量高,具有强度高、淬透性好、硬度高、脱碳倾向小、切削加工性能好及价格低廉等优点,但也有过热敏感性、易产生淬火裂纹、回火脆性等缺点。
65Mn钢在紧固件行业用途较广,主要用于生产各类弹性垫圈、弹性圆柱销以及一些挡圈等弹性元件。
某规格为M16的螺母与锥形垫圈组合产品中的螺母材料为40CrNiMoA钢,锥形垫圈材料为65Mn钢,螺母和垫圈表面均经过达克罗处理,在装配过程中,多件锥形垫圈出现断裂现象。
研究人员采用宏观观察、化学成分分析、扫描电镜(SEM)分析、金相检验、硬度测试等方法分析了垫圈断裂的原因,以避免该类问题再次发生。
1 理化检验1.1 宏观观察从多件断裂的锥形垫圈中随机选取1件垫圈,该垫圈宏观形貌如图1所示。
垫圈与螺母为组合件,断裂部位在垫圈支撑面上。
垫圈表面至少6处存在明显裂纹,断裂垫圈部分脱落;六方扳拧处存在表面达克罗涂层损伤和脱落;随机选取2个断口观察,其断面均呈银灰色,未见腐蚀现象,断面存在较多的闪光小刻面,未见明显宏观塑性变形痕迹。
1.2 化学成分分析在锥形垫圈断口附近取样,去掉达克罗涂层后对试样进行化学成分分析,采用碳硫仪分析C、S元素,用光谱仪分析其余元素,结果如表1所示。
由表1可知:断裂垫圈的化学成分符合GB/T 1222—2007《弹簧钢》的要求。
1.3 扫描电镜分析在断口1和断口2处截取试样,将其置于扫描电镜下观察,结果如图2所示。
由图2可知:二者断口形貌相似,断口处可见大量沿晶+少量韧窝+少量二次裂纹,未见放射棱线和鸡爪痕等氢脆特征。
1.4 金相检验在断口处取样,依据GB/T 13298—2015《金属显微组织检验方法》制备金相试样,经镶嵌、磨制及抛光后,选用体积分数为4%的硝酸乙醇溶液腐蚀试样,将金相试样置于光学显微镜下观察,结果如图3所示。
由图3可知:垫圈表面存在多条显微裂纹,深度约为0.007mm,未见对力学性能影响较大的非金属夹杂物,显微组织为回火屈氏体,未见过热过烧、脱碳等缺陷。
65mn硬度规格
65mn硬度规格65Mn硬度规格是指65Mn钢材的硬度参数。
65Mn钢材是一种碳素钢材,具有较高的强度和硬度,广泛应用于机械制造、冷冲模具、弹簧等领域。
在不同的应用场景中,对65Mn钢材的硬度有不同的要求。
硬度是指材料抵抗外力压入或划过的能力。
硬度的测试方法有多种,常见的有洛氏硬度、布氏硬度和维氏硬度等。
65Mn钢材的硬度规格通常采用洛氏硬度进行测试,硬度值一般在170-229HB之间。
65Mn钢材的硬度与其化学成分、热处理工艺和冷加工工艺等因素密切相关。
首先,65Mn钢材的化学成分中含有较高的碳、锰等元素,增加了钢材的硬度。
其次,经过适当的热处理工艺,如淬火和回火,可以进一步提高65Mn钢材的硬度。
此外,冷加工工艺如冷轧、冷拉等也可以增加钢材的硬度。
在机械制造领域中,65Mn钢材的硬度规格对产品的质量和性能有重要影响。
例如,对于制造弹簧的65Mn钢丝材料,硬度规格要求适中,以保证弹簧具有良好的弹性和寿命。
而对于制造冷冲模具的65Mn钢材,硬度规格要求相对较高,以保证模具具有较高的耐磨性和使用寿命。
不同的应用场景对65Mn钢材的硬度规格有不同的要求。
例如,在汽车制造中,对于制动片和离合器片等零部件,要求65Mn钢材的硬度规格在180-210HB之间,以保证其良好的刹车和传动性能。
而在工程机械领域,对于挖掘机和推土机的刀片等零部件,要求65Mn钢材的硬度规格在200-229HB之间,以保证其良好的耐磨性和使用寿命。
65Mn硬度规格是指65Mn钢材的硬度参数,其硬度值一般在170-229HB之间。
硬度规格对于不同领域的应用有不同的要求,需要根据具体的应用场景选择合适的硬度值。
65Mn钢材的硬度规格与其化学成分、热处理工艺和冷加工工艺等因素密切相关,通过合理的工艺控制可以满足不同应用场景的硬度要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
65mn碳素弹簧钢丝65Mn热处理淬火弹簧钢丝
东莞国创金属材料有限公司现货批发
65Mn弹簧钢
●特性及适用范围:
65Mn弹簧钢,
锰提高淬透性,
φ12mm的钢材油中可以淬透,
表面脱碳倾向比硅钢小,
经热处理后的综合力学性能优于碳钢,
但有过热敏感性和回火脆性。
用作小尺寸各种扁、圆弹簧、座垫弹簧、弹簧发条,
也可制作弹簧环、气门簧、离合器簧片、刹车弹簧及冷拔钢丝冷卷螺旋弹簧。
65Mn弹簧钢
●化学成份:
碳 C :0.62~0.70
硅Si:0.17~0.37
锰Mn:0.90~1.20
硫S :≤0.035
磷P:≤0.035
铬Cr:≤0.25
镍Ni:≤0.25
铜Cu:≤0.25
●力学性能:
抗拉强度σb (MPa):≥980(100)
屈服强度σs (MPa):≥784(80)
伸长率δ10 (%):≥8
断面收缩率ψ(%):≥30
硬度:热轧,≤302HB;冷拉+热处理,≤321HB
●热处理规范及金相组织:
热处理规范:淬火830℃±20℃,油冷;
回火540℃±50℃(特殊需要时,±30℃)。
金相组织:屈氏体。
●交货状态:
热轧钢材以热处理或不热处理状态交货,
冷拉钢材以热处理状态交货。
弹簧淬火时常见的缺陷及防止措施:
(1)脱碳(降低使用寿命)--1、采用盐浴炉或拄制气氛加热炉加热。
2、采用快速加热工艺。
(2)淬火后硬度不足,非马氏体数量较多,心部出现铁素体(产生和残存变形,降低使用寿命)--1、选用淬透性较好的材料。
2、改善淬火冷却剂的冷却能力。
3、弹簧进入冷却剂的温度应控制在Ar3以上。
4、适当提高淬火加热温度。
(3)过热(脆性增加)--1、严格控制成型及淬火加热温度。
2、加强淬火时的金相检验。
(4)开裂(脆性增加,严重降低使用寿命)--1、控制淬火加热温度。
2、淬火时冷到250-300C 时,取出空冷。
3、及时回火。
操作注意事项:
(1)热处理前检查表面是否有脱碳、裂纹等缺陷。
这些表面缺陷将严重地降低弹簧的疲劳极限。
(2)淬火加热应特别注意防止过热和脱碳,做好盐浴脱氧,控制炉气气氛,严格控制加热温度与时间。
(3)为减少变形,弹簧在加热时的装炉方式,夹具形式和冷却时淬入冷却方法。
(4)淬火后要尽快回火,加热要尽量均勺。
回火后快冷能防止回火脆性和造成表面压应力,提高疲劳强度。
质量检查
热处理前:
(1)钢材的轧制表面往往就是制成弹簧后的表面,故不应有裂纹、折叠、斑疤、发纹、气泡、夹层和压入的氧化皮等。
(2)表面脱碳会显著降什弹簧的疲劳强度,应按规定检验脱碳层的深度。
热处理后:
(1)肉眼或低倍放大镜观察弹簧表的不应有裂纹、腐蚀麻点和严重的淬火变形。
(2)硬度及其均匀性符合规定。
大量生产时,允许用锉刀抽检硬度,但必须注意锉痕位置应不影响弹簧的最后精度。
(3)金相组织应是托氏体或托氏体和索氏体的混合组织。
(4)板簧装配后,通常还要进行工作载荷下的永久变形以及静载挠度试验。
弹簧钢简介:
用以製造弹簧或类似弹簧性能零件的钢类。
具有高的弹性极限﹑疲劳极限(尤其是缺口疲劳极限)以及一定的衝击韧性和塑性﹐主要在衝击﹑震动等动载荷或长期週期性交变应力的条件下使用。
所以在各种状态下工作的弹簧都要有良好的表面质量和较高的抗疲劳性能。
在工艺性能上﹐需经淬火﹑回火的弹簧钢﹐应具有一定的淬透性﹐不易脱碳﹐过热敏感性低和塑性较高﹐在热状态下易於成形。
製造小尺寸弹簧用的钢丝要有均匀的硬度和一定的塑性。
类别弹簧钢按生產方法﹐可分为热轧弹簧钢和冷拉(轧)弹簧钢。
热轧弹簧钢包括製造螺旋弹簧﹑扭力杆用的圆钢或梯形钢和製造板簧的扁钢﹔冷拉(轧)弹簧钢包括製造小规格螺旋弹簧的冷拉钢丝和製造发条以及各种弹簧片的冷轧钢带。
合金弹簧钢中通常含锰﹑硅﹑铬﹑鉬﹑钨﹑钒和微量的硼﹐这些合金元素都可提高钢的淬透性﹐锰和硅固溶入铁素体中﹐可提高屈服强度。
铬﹑钨﹑钒可以提高钢的弹性极限﹑屈强比和耐热性。
按所含合金元素﹐常用的弹簧钢可分为以下几种﹕
碳素弹簧钢价格低廉﹐用途广泛。
如表面状态和热处理组织相同﹐疲劳极限并不低於合金弹簧钢。
缺点是淬透性和屈服强度较低﹔截面较大的弹簧﹐油淬时不能淬透﹐水淬时容易开裂。
如增加含碳量﹐虽能提高强度和弹性极限﹐却会降低衝击韧性和塑性﹐尤其是降低低温韧性。
中国的碳素弹簧钢有65﹑70﹑75﹑85四个钢号。
单纯含锰弹簧钢如65Mn﹐锰含量为0.90~1.20%。
增加锰含量可提高钢的淬透性和强度﹐减小脱碳倾向﹔缺点是有过热敏感性和回火脆性﹐且易產生淬火裂纹﹐所以只适於製造各种小尺寸扁弹簧﹑圆弹簧。
硅锰弹簧钢是主要的热轧合金弹簧钢种﹐中国有55Si2Mn﹑60Si2Mn﹑60Si2MnA﹑70Si3MnA四个钢号。
硅含量为1.50~2.80%﹐锰含量为0.60~0.90%。
钢中加硅可显著提高弹性极限和屈强比﹐提高回火稳定性﹔但易形成硅酸盐等夹杂物﹐增加脱碳敏感性。
钢中碳和硅的含量均较高时﹐碳易於石墨化。
这类钢广泛用於製作汽车﹑拖拉机﹑机车上的减震板簧和螺旋弹簧﹐以及要求承受较高应力的弹簧。
含铬弹簧钢在国际上很通用﹐中国有50CrMn 和50CrV A两个钢号。
50CrMn由於含有1%左右的铬和锰﹐有较高的淬透性﹐脱碳倾向小﹔缺点是铬和锰均加重回火脆性的倾向﹐回火后需快冷﹐多用以製造截面较大的和较重要的板簧和螺旋弹簧。
50CrV A钢具有良好的淬透性﹔加钒能细化组织﹐不易过热﹐并可提高钢的强度﹑韧性﹐降低缺口敏感性。
这种钢脱碳倾向小﹐低温衝击韧性好﹐在较高温度下工作时﹐性能也较稳定﹐主要用於
製造气门弹簧﹑安全阀弹簧和在较高温度下工作的弹簧。
在50CrV A钢的基础上适当增加其他合金元素﹐能取得比上述两种弹簧钢更好的力学性能和淬透性。
硅含量为 1.40~1.80%﹑铬含量为0.90~1.20%﹑钒含量为0.10~0.20%的60Si2CrV A钢﹐具有高的淬透性和低的过热敏感性﹐在塑性指标相近时抗拉强度和屈服强度高於硅锰弹簧钢﹐主要用於製作承受高应力的弹簧。
含钨弹簧钢65Si2MnWA钢的钨含量为0.80~1.20%﹐与60Si2CrV A钢一样﹐可用於製作承受高载荷的和耐热(≦350)﹑耐衝击的弹簧。
合金含量较高的30W4Cr2V A钢是一种高强度耐热弹簧钢﹐有高的淬透性﹐主要用於製造低於500条件下使用的控制阀簧。
上述几种钢的生產工艺较复杂﹐价格较高。
在高温条件下工作的弹簧﹐可选用耐热钢和耐热合金﹔在腐蚀介质工作的弹簧﹐应按介质的性质(氧化性﹐还原性)选用相应牌号的不锈钢。
提高弹簧质量的措施:
(1)形变热处理--将钢的变形强化与热处理强化两者结合起来,以进一步提高钢的强度和韧性。
形变热处理有高、中、低温之分。
高温形变热处理是在奥氏体状态下产生形变后立即淬火,也可与锻造或热轧结合起来,即热成型后立即淬火。
形变热处理己应用于汽车板簧生产中。
(2)弹簧的等温淬火--对于直径较小或透透性足够的弹簧可采用等温淬火,它不仅能减少变形,而且还能提高强韧性,在等温淬火后最好再进行一次回火,可提高弹性极限,回火温度与等温淬火温度相同。
(3)弹簧的松弛处理--弹簧长时间在外力作用下工作,由于应力松弛的结果会产生微量的永久(塑性)变形,特别是高温工作的弹簧,在高温下应力松弛现象更为严重,使弹簧的精度降低,这对于一般精密弹簧是不允许的。
因此,这类弹簧在淬火,回火后应进行松弛处理--对弹簧预先加载荷,使其变形量超过弹簧工作时可能产生的变形量。
然后在高于工作温度20C的条件下加热,保温8-24h。
(4)低温碳氮共渗--采用回火与低温碳氮共渗(软氮化)相结合的工艺,能显著提高弹簧的疲劳寿命及耐蚀性,此工艺多用于卷簧。
(5)喷丸处理--划痕、折叠、氧化脱碳等表面缺陷往往会成为弹簧工作时应力集中的地方和疲劳断裂源。
若用细小的钢丸高速喷打弹簧表面,不仅改善弹簧表面质量,提高表面强度,并使表面处于压应力状态,从而提高弹簧疲劳强度和使用寿命。
