铁军智能闸机厂家讲解摆闸安装时单摆和双摆的安装方法和区别
双开摆闸使用说明
翼闸、摆闸安装说明书1．材料准备:1）14芯线2.5-3米。
（可根据需要减少芯数） 2）M12地脚螺钉。
3）工具： M5内六角螺钉扳手、M12螺丝钉扳手、小一字螺丝刀 2．本闸机定义：左位（主）主机副机左向右向右位（主）零位（主）左位（副）右位（副）零位（副）右电眼（收）备用电眼（收）防夹电眼（收）左电眼（收）右电眼（发）备用电眼（发）防夹电眼（发）左电眼（发）3． 摆杆的装配方法: （请按编号一一对应安装摆杆）图4 图54：闸机的固定：1）根据具体的系统组成、使用现场以及所选用的机型，确定各闸机的安装位置。
2）按安装示意图要求、确定安装孔位，在安装位置处预埋4个M12的地脚螺钉或4个M12的膨胀螺钉。
①. 把摆杆装入主机（按编号）②.紧固螺丝钉.注：1.人面对主机，左手边进入为左向，右手边进入为右向。
2.左向开闸，对应的限位开关定义为左位；右向开闸，对应的限位开关定义为右位。
3．如使用单机，就仅使用主机。
（无连机线） ③.紧固螺丝钉.3）固定闸机时，请先将闸机摆放整齐，检测电眼是否对准（通电后，未挡住电眼的情况下，不报警表示正常）。
1 安装尺寸（单位：mm ）：立 式桥 式5．请按接线图，将闸机连机线按序号一一对应连接：12345678101112914芯连机线131412345678101112913141234567810111291314123456781011129主机转接板副机转接板红黑红黑副电机转接头副电机转接头注：连机线的芯数可按需要减少。
(每个头的定义可参考副机连接板接线图)6．请先正确连接电源线，再正确连接蓄电池，闸机正常工作。
（上电后闸机会自动运行到关闭状态，因此此时请不要站在闸门运行的范围内）（请按一下控制板上左开键或右开键，打开闸门，行人通过，闸门关闭，检查闸机工作是否正常。
）电源AC 220V-+蓄电池COM V+黑线白线红线+—控制板(此线厂商已接好)27．本闸机使用说明：1）.闸机处于关闭状态，非法闯入闸机报警。

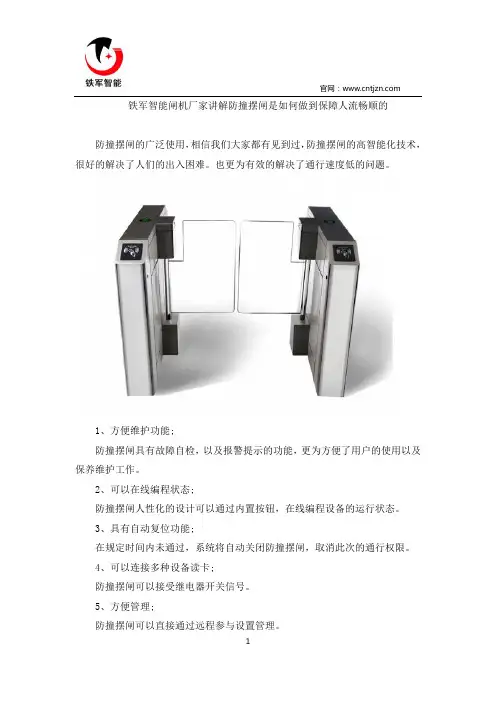

铁军智能闸机厂家讲解防撞摆闸是如何做到保障人流畅顺的
官网： 铁军智能闸机厂家讲解防撞摆闸是如何做到保障人流畅顺的
防撞摆闸的广泛使用，相信我们大家都有见到过，防撞摆闸的高智能化技术，很好的解决了人们的出入困难。
也更为有效的解决了通行速度低的问题。
1、方便维护功能;
防撞摆闸具有故障自检，以及报警提示的功能，更为方便了用户的使用以及保养维护工作。
2、可以在线编程状态;
防撞摆闸人性化的设计可以通过内置按钮，在线编程设备的运行状态。
3、具有自动复位功能;
在规定时间内未通过，系统将自动关闭防撞摆闸，取消此次的通行权限。
4、可以连接多种设备读卡;
防撞摆闸可以接受继电器开关信号。
5、方便管理;
防撞摆闸可以直接通过远程参与设置管理。
官网： 防撞摆闸不仅可断点长开，满足消防人员的管理要求，也为我们日常的生活提供了很好的安全措施，它的防冲击防碰撞能力，更有效的为我们的人身安全提供了有力的保障。
深圳铁军智能是一家专注于安防通道闸机厂家，集研发、生产、销售、服务为一体的高新技术企业。
产品包括：人证合一识别系统闸机、人证对比识别系统闸机，人脸识别系统闸机，指静脉识别系统闸机、三辊闸、全高闸、平移闸、翼闸、防撞摆闸、一字闸、全高转闸、转闸等。
铁军智能闸机主要适用范围有：工厂，工地，学校，小区，车站，医院，景区，商场……等等安全防护通道出入口。
摆闸参数调节说明

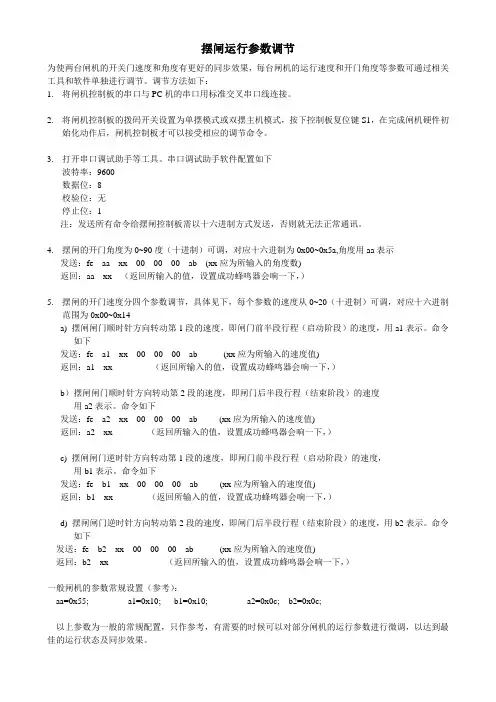

摆闸运行参数调节为使两台闸机的开关门速度和角度有更好的同步效果，每台闸机的运行速度和开门角度等参数可通过相关工具和软件单独进行调节。
调节方法如下：1.将闸机控制板的串口与PC机的串口用标准交叉串口线连接。
2.将闸机控制板的拨码开关设置为单摆模式或双摆主机模式，按下控制板复位键S1，在完成闸机硬件初始化动作后，闸机控制板才可以接受相应的调节命令。
3.打开串口调试助手等工具。
串口调试助手软件配置如下波特率：9600数据位：8校验位：无停止位：1注：发送所有命令给摆闸控制板需以十六进制方式发送，否则就无法正常通讯。
4.摆闸的开门角度为0~90度（十进制）可调，对应十六进制为0x00~0x5a,角度用aa表示发送：fe aa xx 00 00 00 ab (xx应为所输入的角度数)返回：aa xx （返回所输入的值，设置成功蜂鸣器会响一下，）5.摆闸的开门速度分四个参数调节，具体见下，每个参数的速度从0~20（十进制）可调，对应十六进制范围为0x00~0x14a) 摆闸闸门顺时针方向转动第1段的速度，即闸门前半段行程（启动阶段）的速度，用a1表示。
命令如下发送：fe a1 xx 00 00 00 ab (xx应为所输入的速度值)返回：a1 xx （返回所输入的值，设置成功蜂鸣器会响一下，）b）摆闸闸门顺时针方向转动第2段的速度，即闸门后半段行程（结束阶段）的速度用a2表示。
命令如下发送：fe a2 xx 00 00 00 ab (xx应为所输入的速度值)返回：a2 xx （返回所输入的值，设置成功蜂鸣器会响一下，）c) 摆闸闸门逆时针方向转动第1段的速度，即闸门前半段行程（启动阶段）的速度，用b1表示。
命令如下发送：fe b1 xx 00 00 00 ab (xx应为所输入的速度值)返回：b1 xx （返回所输入的值，设置成功蜂鸣器会响一下，）d) 摆闸闸门逆时针方向转动第2段的速度，即闸门后半段行程（结束阶段）的速度，用b2表示。
摆闸厂家解读智能摆闸门禁系统安装操作

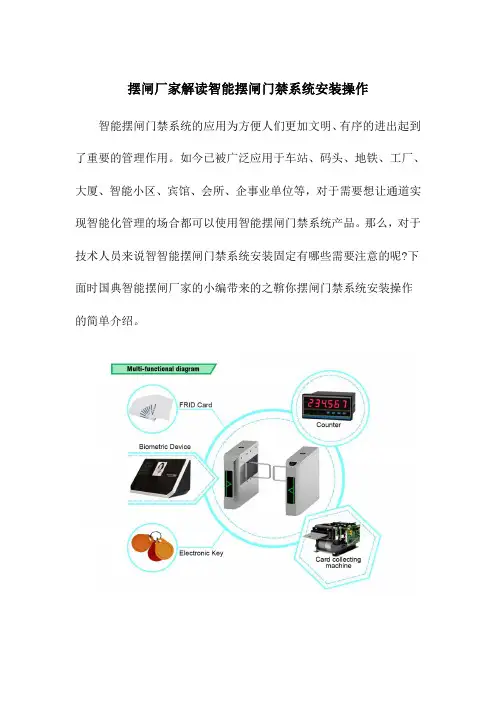

摆闸厂家解读智能摆闸门禁系统安装操作智能摆闸门禁系统的应用为方便人们更加文明、有序的进出起到了重要的管理作用。
如今已被广泛应用于车站、码头、地铁、工厂、大厦、智能小区、宾馆、会所、企事业单位等，对于需要想让通道实现智能化管理的场合都可以使用智能摆闸门禁系统产品。
那么，对于技术人员来说智智能摆闸门禁系统安装固定有哪些需要注意的呢?下面时国典智能摆闸厂家的小编带来的之鞥你摆闸门禁系统安装操作的简单介绍。
一、智能摆闸门禁系统的单摆安装操作：1、将智能摆闸门禁系统机箱放到固定位置，要使整个智能摆闸门禁系统设备处于最佳安装状态。
2、在智能摆闸门禁系统基座的螺丝孔中心和机箱底座边缘在地面上做记号，再移开智能摆闸门禁系统机箱，在做好记号的螺丝孔上用钻头垂直打孔，大小、深度都必须要符合膨胀螺丝的要求。
3、将智能摆闸门禁系统设备移至原位，然后打入膨胀螺丝并紧固螺丝即可。
二、智能摆闸门禁系统双摆安装操作：1、两台智能摆闸门禁系统连机使用，应先调试，再固定机箱，以防调试过程中需要微调机箱位置。
2、首先使2台智能摆闸门禁系统上电，使摆臂运行至关闭状态，然后对齐两台摆闸的摆臂，使摆臂在同一直线上，摆臂与摆臂之间的距离是3CM至5CM。
3、有加装红外的智能摆闸门禁系统，还需要测试红外是否对准，等全部功能都调试完毕，最后再固定机箱。
另需要注意的是，对于用户要想保证智能摆闸门禁系统机器运转正常或者减少损坏，延长其使用寿命，那日常维护和保养视相当重要的。
以上是智能国典的小编提供的简单介绍，如果你还想了解更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。
深圳国典智能科技有限公司（简称国典智能）注册资金50万（美金），是一家隶属于RS Security Co.,Ltd(HK)专业从事智能人行通道闸系列产品（三辊闸，翼闸，摆闸，速通门，摆闸，一字闸，转闸，液压升降柱，路障机，道闸等安防产品）的研发，生产，销售为一体的高新技术企业。
有关摆闸的问题汇总
有关摆闸的问题汇总双机芯摆闸和单机芯摆闸区别单机芯摆闸只有一个摆门，双机芯摆闸有两个摆门。
速通摆闸速通摆闸有防尾随的功能，当前面的人和物体通过后，在摆臂复位的过程中，如有人尾随或冲闸，摆臂自动抱死并报警，非法通行或冲闸时，自动发出报警提示，电动助力，机械零磨损，有普通摆闸无法比拟的功能。
防撞摆闸的功能1、具有故障自检和报警提示功能，方便用户维护及使用;2、通过主控板上的内置小按盘，可编程设备的运行状态;3、防冲功能，在没有接收到开闸信号时，摆臂自动锁死;4、可自由调节常开或常闭，以满足不同场地的要求;5、可与多种读卡设备相挂接，接收继电器开关信号工作;6、单向、双向摆功能，可单向或双向控制人员进出;7、摆臂同步可调(针对双摆情况);8、防夹、防碰伤功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，默认延时后再次复位(直到复位为止)，且力度很小。
更多关于摆闸内容查询：/23483144.html摆闸安装注意事项1、在读卡期间，用户在通行指示灯未转为绿灯之前，严禁挤、靠、推动摆臂，以免影响设备的正常运行。
2、设备在未使用时，严禁坐或靠在摆臂上，以免引起闸机不必要的损坏。
3、建议设备安装处砌上50mm～100mm高的水泥安装平台。
4、不要将设备直接使用在露天或潮湿、有腐蚀的环境下，以免因雨水、潮气或腐蚀物影响设备使用寿命。
5、当设备用于户外时，应加阳棚等遮雨设施。
6、在通行时，用户只需刷卡通过，不要在通行过程中强力推动摆臂运动。
7、有雷电时请勿使用本机，以防损坏闸机。
8、应确保系统的保护地可靠的接上，以防伤害人身安全等意外情况的发生。
9、本设备外壳为不锈钢，须经常用轻柔织物擦洗外表，保持干净光洁，切勿用坚硬物品擦洗外表，以免划伤影响美观，同时应禁止用水冲洗，以免造成电控系统短路，而损坏设备。
10、定期检查设备各个运动部位的连接情况，如发现有松动的螺母、螺钉等紧固件应及时拧紧，以免长时间运行造成闸机故障。
闸机安装工艺流程
闸机安装工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在当今高度发达的科技时代，闸机作为一种重要的安全管理设备，在各类场所得到了广泛应用。
智能人行通道摆闸机技术参数及设置操作、安装调试步骤与注意事项
智能人行通道摆闸机技术参数及设置操作、安装调试步骤与注意事项一、智能人行通道摆闸机技术参数：1、机箱材料：标准304号不锈钢；2、机箱尺寸：以实际产品为准；3、标准桥式机箱：1200长*280宽*980高（MM）；4、标准立式机箱：380长*280宽*980高（MM）；5、标准立柱机箱：主柱直径168mm、附杆直径：88mm、主柱高度：1050mm；6、摆臂长：230MM-830MM；7、通道宽度：500MM-1700MM；8、摆臂传动角度：180度；9、摆臂材料：不锈钢摆臂与亚克力摆臂（可选择）；10、摆动方向：单向或双向；11、工作电压：AC220 ±10% V/50 ±10% HZ；12、驱动电机：24V 直流有刷电机；13、通行速度： 40人/分钟（常开），25-30人/分钟（常闭）；14、闸门开、关时间： 1-2秒；15、正常使用寿命：300万次以上；16、上电后进入通行状态所需时间：1秒；17、工作环境：室内、室外（阴棚）；18、温度：-10℃～50℃ 相对湿度：≤90%，不凝露；19、输入接口：继电器干接点信号或脉宽≥100ms的12V脉冲信号，驱动电流≥10mA；20、通信接口： RS485标准距离≤1200米。
二、主板系统参数设置及操作方法：（一）、通用描述：1、菜单：用于进入菜单设置项。
2、上：用于向上移动菜单项或增加数值。
3、下：用于向下移动菜单项或减小数值。
4、确定：用于进入菜单项设置项或确定当前修改值。
5、取消：用于返回上一级菜单或取消当前操作。
（二）、进入和退出菜单的设定：1、按“菜单”键，进入密码输入界面，默认密码为“上”键按两下，“下”键按四下，按“确定”进入菜单界面。
2、如果操作有误，按“取消”键重置。
3、进入菜单后按“上”、“下”选择某项功能菜单再按“确定”即可进入功能或数值更改界面，通过按加减键选择或调整到相应数值。
三、安装步骤与注意事项：（一）、土建及安装：1、首先在主控板闸机底座中部预埋铺设RVV3*1.5单相AC220V 电源线1根，从板闸机不需要电源线（注：如从板闸机需要安装门禁，需铺设一条RVVP3*1.0电源线）。
智能道闸器安装说明
一、道闸机安装说明：1、机体固定：将4个M12膨胀螺丝固定到预定位置，固定压块压住机体并将膨胀螺丝锁紧。
2、固定栏杆：将栏杆固定到道闸机龙爪（注意不要损伤连线）。
3、调节闸杆平衡：由于在出厂时，平衡已经调节过，这里只做微调，将弹簧顺时针调节，增强弹簧拉力，反时针调节，放松弹簧。
新装的机器调节见机体上平衡调节说明书。
用户在更换闸杆时，按下图所示步骤安装。
4．道闸机控制器的接线方法208H道闸控制器接线端顺序图接口功能定义1．1pin （AC220V）、2pin （AC220V）为市电接入2．3pin（电机）、4pin（电容）、5pin（电容）为电机接入3．6pin（遇阻）、7pin（遇阻）预留接口，如电压偏高地区，请用跳线短接6pin、7pin两遇阻端。
4．8pin(闪灯) 、9pin（闪灯）为闸杆指示灯接口，5．10pin(天线)为红外接收模块接口。
6．11pin(红外负)、12pin(红外正)预留接口，7．13pin(地感输出)预留接口，8．14pin(COM)为地线接口，也称公共端。
9．15pin(上键)16pin(下键)接口，如208H型道闸机，需将显示屏控制线升闸、降闸、公共端接到道闸控制器的上键、下键和COM上。
10．17pin(单键)18pin(停键)11．19pin(对射) 预留接口，如需外接地感或对射探头，请联接至“COM”及“对射”端。
12．20pin(常开)、21pin（公共端）、22pin（常闭）预留接口，如外接红绿灯请连接至“常开”、“公共端”、“常闭”端子。
13．23pin（地感线圈）、24pin(地感线圈)为地感线圈接线端，地感线圈长度一般为2米，宽1米，使用线径0.75单芯铜线绕4圈。
5、线路连接：（1）将手动按钮开关安在适当位置（可以不用），通过双芯屏蔽线接入道闸控制器。
（2）将电源线引入道闸机控制器（请通过漏电保护开关并注意良好接地）。
(3)将栏杆上的天线及灯光电源线，红外发射引线（H型独有）穿过主轴孔与机箱内预留插件对接（具体连接方式参见控制器面板接线示意图）。
摆闸说明书
1摆门闸机介绍A FC—GA T—B18D型双摆门式闸机由安装在左右两个箱体上的对称门页形成一个通道。
外壳采用2.0mm厚不锈钢拉丝板制作，整机设备包含：不锈钢外壳、读卡器模块、旋转机构、人体检测光电传感器、门页、高亮度VFD中英文信息提示屏、通行指示灯、语音播放模块、网络控制单元和电源模块。
外形图如下：通过设定开关可以将闸机设置为常开、常闭两种工作模式。
在常闭模式下，无有效卡时，门页处于关闭位置；当闸机读到有效卡时，门页自动打开，当人通行过闸机后，门页自动关闭。
在常开模式下，门页处于打开状态；当闸机读到有效卡时，门页仍然处于打开位置，当人通行过闸机后，门页处于打开位置。
只有当有人非法进入闸机时，门页才自动关闭。
为了防止闸机伤人，在门页活动区域安装了多点红外传感器，一旦检测到转动区域有人，门页自动停止转动，直到离开该区域，门页才会关闭。
即使门页在转动过程中碰触到顾客，设计的转动力矩有限，不会伤人。
一旦门页关闭到位，卡销立即锁住转轴，不能再被转动。
门页材料和中间的隔板材料均采用透明的蓝色有机玻璃，美观大方。
闸机通过TCP/IP网络接口，或者RS422（RS232）串行通讯接口或者无源触点开关量接口与计算机管理系统连接。
闸机通过设定开关可以设置为超时自动扣票和不扣票两种模式。
通过计算机管理系统可以将闸机设置为正常工作模式、紧急模式（自由通行）、通道关闭模式。
闸机最大预存刷卡张数为9999张，每通行一人，闸机自动扣票一张，剩余未通行的门票数量将会清晰显示在屏幕上。
闸机支持条形码读卡器和各种RFID卡读卡器，条形码读卡器窗口采用耐磨的石英玻璃。
双摆门式闸机适用于工厂、办公大楼、图书馆、展览馆等场所。
2闸机电路板总体介绍2.1电路板介绍摆闸所有电路板集合①为主控板：②为电机驱动板；③电源转换板；④指示灯板；⑤电磁铁控制板；⑥嵌入式工控机；⑦半圆板。
2.1各电路板功能及连接主控板：向下控制闸机向上控制接受工控机信息，电机驱动板：位电机提供电源接受主控板控制电机转向的信息电源转换板：接收输出48v 电压每个接口都是相同的直流电压指示灯板：通道的指示灯显示电磁铁控制板：控制电磁铁。
智能人行通道速通门、摆闸施工安装布线调试方案
智能摆闸通道闸解决方案智能摆闸通道闸解决方案多奥摆闸通道闸整个产品外形采用304不锈钢板冲压成型，智能摆闸能方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用，为出入人员提供文明、有序的通行方式，有效管理人员进出。
可广泛应用于车站、码头、地铁、工厂、大厦、智能小区、宾馆、会所、企事业单位等需要对通道实现智能化管理的场合。
摆闸通道闸主要设备简介摆闸通道闸是多奥自主研发、生产的智能通道管理设备，将机械、电子、微处理器控制及各种读写技术有机地融为一体，整个产品外形采用不锈钢板冲压成型，造型美观大方，防锈、耐用，且系统对外采用标准电气接口。
适用于单向或双向控制人流以及电动车、自行车车流的进出口通道。
【功能特点】●具有故障自检和报警提示功能，方便用户维护及使用；●通过主控板上的内置小按盘，可编程设备的运行状态；●机械结构防夹、防碰伤功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；●防冲功能，在没有接收到开闸信号时，摆臂自动锁死；●摆臂同步可调（针对双摆情况）；●具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限；●可调节常开或常闭，以满足不同场地的要求；●可与多种读卡设备相挂接，接收继电器开关信号工作；●单向、双向摆功能，可单向或双向控制人员进出；●可直接通过管理计算机实现远程控制与管理；●延时自动复位，标准为开启后5秒自动复位；●断电摆臂自动摆开、上电自动闭合，符合消防要求。
●声（光）报警功能，含非法闯入报警、(反向闯入关闸)；等；●计数功能（可选配）；●防夹功能(桥式4对红外可选配)；●精准的逻辑判断、红外复位功能(4或6对红外)；●语音输出，人性化提示正确通行（可选配）。
【技术参数】◇机箱材料：国产标准(304号)不锈钢◇机箱尺寸：1200长*280宽*980高（mm）◇摆臂长：≤350mm◇重量：毛重65Kg◇摆臂传动角度：180度◇摆动方向：单向或双向◇工作电压：AC220 ±10% V/50 ±10% HZ◇驱动电机：直流有刷电机（24V）可选配直流无刷电机（24V）◇输入接口：干接点信号或12V电平信号或脉宽≥100ms的12V脉冲信号，驱动电流≥10mA◇通信接口：TCP/IP通讯◇通行速度：40人/分钟（常开），25-30人/分钟（常闭）◇闸门开、关时间：1-2秒◇上电后进入通行状态所需时间：3秒◇出现故障后的自动复位时间：10秒◇工作环境：室内、室外（阴棚）◇温度：-15℃—— 60℃相对湿度：≤90%，不凝露摆闸通道闸功能参数介绍软件部分主要功能（1）查询、更改资料（2）资料打印（3）可选打印报表（4）任意级操作员制（5）卡片用户管理进场系统说明固定卡持有者：1) 在闸机前取出IC/ID卡在读卡机感应区域晃动（约10CM）；2) 值班室电脑自动核对、记录；3) 感应过程完毕，发出“嘀”的一声，过程结束；4) 闸机自动打开，如读卡有误，系统自动提示等；5) 入场；6）通过后闸机自动关闭。
道闸机安装说明
道闸机安装说明对于道闸机安装，今天给大家提供一份详细说明，一般道闸机安装说明。
打开包装箱，按配件清单清点相关随机零配件。
根据所选用闸机左右向及安装现场实际情况，确定道闸主机的安装位置，对非混凝土地基或道闸主机安装有斜坡的情况，建议砌混凝土地基，并应确保地基与基础结合牢固，道闸主机机身与水平面垂直度小于 1。
根据控制室可岗亭的位置，依据《GB232 电器装置安装工程施工及验收规范》中的相关规定铺设电源线和控制线管(建议电源线和控制线分别穿在不同的线管中)。
在道闸主机安装位置安装膨胀螺钉(根据清单实际配备的配件确定)，将道闸主机固定牢固后，方可使用。
用摇把将闸杆摇到水平位置，确定闸杆端部托杆的安装位置，并用螺丝将托杆固定牢固(无托杆情况无需安装)。
仔细对照接线图，将电源线和相关控制线接到闸机控制板上，确定无误后，拧紧调试。
注：以上操作均应在断电的情况下运行。
道闸机安装具体操作1、预埋线路按客户的要求将机箱位置定好，如需浇筑混凝土基座可事先完成(基座尺寸大小要比道闸底部外形尺寸大小多出约 100-150mm)，在机箱固定位置的中心点到控制室或岗亭之间预埋或开挖电缆线沟，埋放线管，穿入设备所用的 3*1.5 平方毫米电源线和 4*0.5 平方毫米控制线，确定无误后，回填混凝土。
2、机箱固定将机箱放到固定位置，打开机箱门，然后在机箱底板的螺钉孔中心和机箱底座边缘做上记号，移开道闸，在做好记号的位置用钻头垂直打孔(钻头大小要与随设备配带的膨胀螺栓相匹配)，深度要符合膨胀螺钉的长度要求，将机箱移至原位，打入螺胀螺钉并紧固，固定牢固。
3、闸杆的安装在道闸机箱固定牢固后，便可将闸杆安装在杆把位置，用配备的螺钉拧紧，并确定闸杆不倾斜，如需安装托杆，在调试好垂直，水平状态后，用摇把将闸杆摇到水平位置，确定闸杆端部托杆的安装位置，并用螺丝将托杆固定牢固(无托杆情况下无需安装)。
4、有关道闸机外围设备的安装道闸安装牢固，并用调试完毕后，可以根据客户的需要，按道闸控制板接线图接好机箱线路和相关外围设备的控制线路，并进行相关的调试。
闸机设备安装施工方案
闸机设备安装施工方案引言闸机设备安装是一个关键的工程环节，它涉及到建筑物的出入口安全和流量控制。
本文档旨在提供一份详细的闸机设备安装施工方案，以确保安装过程顺利进行，并最大限度地满足用户的需求。
安装前准备在进行闸机设备安装之前，需要进行以下准备工作：1.设计方案确认：确认闸机设备的设计方案，包括闸机的数量、类型、尺寸以及布置方式。
2.材料准备：准备所需的闸机设备、安装工具、连接线缆等材料。
3.安全措施：了解现场的安全要求，并提前采取必要的安全措施，以确保施工过程中的安全。
安装过程闸机设备的安装可以分为以下步骤：1. 现场勘测在进行安装之前，需要对现场进行勘测，确定闸机设备的布置位置、安装方式以及所需的配套设施。
勘测内容包括但不限于：•地面情况：地面平整度、承重能力等。
•电力供应：现场的电力供应情况，是否需要增加或改造电力设施。
•网络接入：现场的网络接入情况，是否需要增加或改造网络设施。
2. 基础施工基础施工是为了确保闸机设备的稳固安装。
根据现场的具体情况，可以采取以下基础施工方式：•混凝土基础：在地面上打地基，然后浇筑混凝土制成基础。
•螺栓固定：在地面上打孔，然后使用螺栓将闸机设备固定在地面上。
3. 设备安装在基础施工完成后，可以进行设备的安装。
具体步骤如下：1.搬运设备：将闸机设备搬运到安装位置，并确保设备不受损坏。
2.设备调试：连接闸机设备的电力和网络接口，进行初始调试以确保设备正常运行。
3.固定设备：根据设备的类型和安装要求，采取相应的方法将设备固定在基础上。
4.连接线缆：连接闸机设备与电源、传感器、控制器等设备之间的线缆。
5.调整校验：调整闸机设备的灵敏度、速度等参数，并进行校验测试。
4. 完善配套设施安装闸机设备后，需要完善配套设施，以确保设备的正常运行和便利使用。
这些配套设施包括：•周边围板：安装围板或栏杆，以保护闸机设备周围区域的安全。
•安全警示标识：在适当的位置设置警示标识，提醒用户注意安全。
摆闸翼闸介绍及使用说明
4刷卡开或手动按钮开闸，红外感应关闸。
5断电后自动开闸。
警告：
1安装通道闸时，应摆放对齐红外传感器，方可安装地脚固定螺钉。
2接好系统保护地线。
3若设备用于户外，建议安装顶棚等防晒、防雨设施。
4安装好设务后，检查和调试后期安装设备是否合格，方可投入正常使用。
设备功能调试
例：要更改闸机工作方式：进入菜单，选择菜单里面“闸机工作方式”——按“确定”（显示当前工作方式）-——再按“确定”进入修改工作方式选择界面——按“上”或“下”选择对应工作方式——按“确定”修改成功——设置完成后按“取消”退出（不按取消键，系统会在15秒后自动退出）。
A.系统菜单说明：
1.“出入口时出方向配置”
取消：用于返回上一级菜单或取消当前操作
菜单的操作：
按“菜单”键，进入密码输入界面，默认密码为：“上”键按两下，“下”键按两下，“上”“下”键按各一下，按“确定”进入菜单界面。如果操作有误，按“取消”键重置。进入菜单后按“上”“下”选择某项工能菜单再按“确定”即可进入功能或数值更改界面，通过按加减键选择或调整到相应数值。
6通讯接口：RS232
7通讯距离：≦10米
8通道宽：单台杆长600-900MM
9通行速度：30人/分钟（常开模式）、20人/分钟（常闭模式）
10闸门开、关时间：1-2秒
2
产品结构及工作原理
2.1通道闸机械系统
通道闸机械系统分为机箱和机芯两部分。机箱作为载体，其上安装有方向指示器、读写装置、红外线传感器等；机芯组成主要有：电机、机架、传动轴、摆臂等。
14“自机转速”
1.设备简介
简述
通道闸机是我公司经过多年研制、生产的智能化通道管理设备。该高备将机械、电子、微处理器控制及各种读写技术有机地融为一体。通过配置各种不同的读写设备、采用性能可靠的安全保护装置和实时报警系统与方向指示界面，共同协调实现通道的智能化控制与管理。
铁军智能闸机厂家讲解闸机材料选用要求
官网：铁军智能闸机厂家讲解闸机材料选用要求通道闸机结构稳定可靠，外型美观。
他的弧线外壳无缝机械设计，降低了维护。
设备配备标准的电气接口，很容易与读写系统设备集成如磁卡、条码卡、ID 卡和IC卡。
那么闸机的材料应该如何选用呢？对其有什么要求呢？下面深圳铁军智能闸机厂家就来给大家做详细的讲解：1、闸机外壳框体(1)闸机外壳框体的主体材质通常采用国标204或316的不锈钢，选材主要需考虑是坚固、美观、不易变形，防刮防划痕、防锈防腐蚀，较易加工固定。
如果采用其他材料，那么表面一定要考虑到材料本身具备防锈防腐特性或者经过防锈防腐处理，比如烤漆、电镀等，需要综合考虑加工难度和经济性。
(2)闸机外壳框体尽量采用无缝设计，不能有尖锐的部分或毛刺，以免刮伤行人，尤其是缝隙处和边缘处。
当然，无缝设计的前提是易于加工，并且要保留若干位置合理的检修门，用于生产安装和售后维修的方便。
(3)闸机外壳框体的结构需要合理，易于安装在水平地面上。
还可以做一些装饰性的设计，如以烤漆等方式增加色彩、图案，加工成个性化的形状，增加一些灯饰等。
2、闸机拦阻体三辊闸机和转闸机的拦阻体叫闸杆，通常采用中空封闭的不锈钢管。
选材主要需考虑：坚固，不易变形，重量不能太大，表面光滑，防锈防腐蚀，易加工成圆柱形。
摆闸的拦阻体叫闸摆，通常采用不锈钢、有机玻璃、钢化玻璃等。
选材主要需考虑：比较坚固，能承受一定的冲击力，但自身的冲击力对人不能有伤害，重量尽量小，比较薄，美观，防锈防腐蚀，易于加工固定，损坏后不伤人。
翼闸和平移闸的拦阻体叫闸翼，通常采用有机玻璃、钢化玻璃、具备柔性阻燃特性的聚氨酯泡沫塑料。
选材主要需考虑：比较坚固，能承受一定的冲击力，官网：但自身的冲击力对人不能有伤害，重量尽量小，比较薄，美观，防锈防腐蚀，易于加工固定，损坏后不伤人。
拦阻体可以做一些装饰性的设计，如增加色彩、图案，加工成个性化的形状等。
3、闸机刷卡板通常采用比较薄的深色有机玻璃板，选材主要需考虑：不能从外面看到框体里面(出于美观的考虑)，自身不会产生电磁干扰，防刮防划痕，防锈防腐蚀，不易褪色和变形等。
摆闸说明书
②.紧固螺丝钉.
③.紧固轴承
图1
智能通道控制设备生产商
图2
1- 5
电话：028-61911387
成都捷达科技
智能通道控制系统
产品说明书
4.闸机的固定： 1.根据具体的系统组成、使用现场以及所选用的机型，确定各闸机的安装位置。 2.按安装示意图要求、确定安装孔位，在安装位置处预埋 4 个 M12 的地脚螺钉或 4
1.1 左边为入，右边为出(左边读头为进口,右边读头为出口) 1.2 左边为出，右边为入(左边读头为出口,右边读头为进口) 2.出入口通行控制 2.1 左边禁止，右边允许(左边刷卡无效不可以通行,右边刷卡有效可通行) 2.2 左边允许，右边禁止(左边刷卡有效可通行,右边刷卡无效不可以通行) 2.3 全部禁止(左边和右边读头都刷卡无效不可以通行) 2.4 全部允许(左边和右边读头都刷卡有效可以通行) 3.闸机工作方式 3.1 左边红外，右边刷卡(左边挡红外开闸,右边需刷卡开闸) 3.2 左边刷卡，右边红外(左边需刷卡开闸,右向挡红外开闸) 3.3 全部红外(左边和右边挡红外开闸) 3.4 全部刷卡(左边和右边需刷卡开闸) 4.出入口记忆功能配置 4.1 右边禁止，右边允许(左边刷卡无记录,右边刷卡有记录) 4.2 左边允许，右边禁止(左边刷卡有记录,右边刷卡无记录) 4.3 全部禁止(左边和右边刷卡无记录) 4.4 全部允许(左边和右边刷卡有记录) 5.出入口开启时长（行人通行时间，单位为秒。如此时间设定为 3 秒，则关闸时间为 3 秒没关到位则闸门停止关闸。范围 01——999）。（系统默认为 010） 6.记忆清零(按计数器复位键后系统发进入出向计数器清零信号,进入出向计数器清零) 7.设备机号（设备通讯地址，即几号机。范围 01——999）。(系统默认为 001) 8.设备信息(显示系统运行的闸机类型) 9.闸机类型 9.1 翼闸（主副翼都动作） 9.2 摆闸（只有主摆动作） 9.3 对开摆闸（主副摆都动作） 10.系统初始化（系统恢复默认值）
智能人行通道闸机的安装和接线
智能人行通道闸机的安装和接线产品安装：通道闸安装分为线路预埋、固定闸机、控制器接线三个部分一、线路预埋：1、按客户的要求将机箱位置定好，在机箱固定位置的中心点到控制室之间选择好最佳走线途径，预埋或开挖电缆线沟。
2、在挖好的线路沟里放入适当直径的走线管（PVC管或钢管），穿入设备所需的电源线和控制线（控制线包括：手动按钮线3芯、RS485通讯信号线3芯）。
如距离较远，电源线和控制线必须分开走管（2管距离应在50CM以上）。
3、如通道为两台连机使用，则还需要在两台闸机之间布一根6芯连机线连机（如要实现双向进出刷卡还需预留一条4芯射频读卡器通讯线）。
4、所有线路布好后，最好在调试成功以后填埋混凝土。
二、固定闸机：1、单摆情况将机箱放到固定位置，要使整个设备处于最佳安装状态。
在基座的螺丝孔中心和机箱底座边缘在地面上做记号，再移开机箱，在做好记号的螺丝孔上用钻头垂直打孔，大小、深度要符合膨胀螺丝的要求。
将设备移至原位，打入膨胀螺丝并紧固螺丝即可。
2、对开情况如果两台闸机连机使用则应先调试，再固定机箱，以防调试过程中需要微调机箱位置。
首先，使2台闸机上电，使摆臂运行至关闭状态，然后对齐两台闸的摆臂或伸缩臂，使臂在同一直线上，两臂之间的间距一般为3CM-5CM。
有加装红外的，还需要测试红外是否对准，等全部功能都调试完毕，最后再固定机箱。
三、闸机接线：按闸机接线图接好设备电源线。
如果该设备需加装其他控制系统(如门禁管理系统、指纹管理系统、消费管理系统等)则需要把控制系统输出信号线接入接线排的1(绿)、2(红)、3(蓝)，2(红)是公共端。
如需用手动按钮控制闸机，则将出厂原配的小按钮线延长即可。
如两台闸需要同步使用（即对开），必须将带有航空插头的连机线连接到两台闸机并插好即可。
摆闸选择的注意事项
摆闸选择的注意事项与其他通道闸机比拟，摆闸的主要上风是：通行速度快，美观。
在选择摆门式闸机时，需要关注以下几个方面：1、美观性：摆门式闸机的潮流是单柱双摆，细长型。
美观性只能自行判定。
2、安全性：摆闸一般靠红外光电检测人流，检测错误时，摆门会打到行人，造成不必要的纠纷，光电管数目不能太少。
摆门滚动力气不能太大，否则会伤人。
在封闭位置，摆门不能被手动掰开，否则失去了门禁的基本要求。
3、可靠性：闸机的可靠性是基于闸机的各种部件的可靠性以及集成方式。
选择质量好的部件是基础，如读卡器、控制器、显示器等；集成方式主要看控制单元的设计选型以及通信方式。
防雷部件的有无也是关系到设备的可靠性。
4、旋转寿命：摆闸是靠电念头带动旋转的，不断运动，电机寿命和减速机构寿命决定设备的机械寿命。
5、材质：闸机供人们通行用，各种外力作用频繁，机械强度是重要的考虑；闸机长期运行，是个“门户”，应当美观，因此选用1.5—2.0mm的不锈钢材质是必要的。
不锈钢材质分为多种型号，最好采用304不锈钢。
门页材料采用柔性材料为好。
6、电子门票系统上方的玻璃材质：条形码读卡器上方必需透明，采用有机玻璃本钱低，轻易加工和安装，但是多次刷票后，玻璃会磨损毛糙，影响条形码的读取速度和正确率，因此必需采用耐磨的石英玻璃；7、验票速度：闸机的大流量通行，验票通行速度是很重要的指标。
验票速度取决于闸机控制方式、通信联网方式、验票处理软件、机械动作速度。
一般，闸机响应速度在500ms以内。
更多的有关摆闸的相关问题请新老客户咨询上海耕达电子技术有限公司技术部，或登录官网一： 官网二：/ 欢迎新老客户提供宝贵建议。
我们真诚接受并予以改正。
摆闸安装教程
摆闸安装教程摆闸安装其实从基本原理来说和三辊闸和翼闸的安装都是大同小异的，前面我们有提到过人脸识别闸机安装，也提到过三辊闸安装和翼闸的安装，今天我们来介绍一下摆闸安装教程简易版。
首先，让我们认识一下它。
摆闸由机箱和两个活动门摆组成，门摆可做±90°转动，达到劝阻或放行的目的。
摆闸根据机芯的不同组合类型可分为单机芯摆闸和双机芯摆闸。
单机芯摆闸：机箱内部只配置一个单机芯双机芯摆闸：机箱内部配置有独立工作的双机芯摆闸根据通道数量的不同可分为单通道摆闸和多通道摆闸。
单通道摆闸：由两个单机芯摆闸组成。
多通道摆闸：由两个单机芯摆闸和多个双机芯摆闸组成。
闸机的机械系统是由机箱和机芯组成。
机箱下图所示，由刷卡板、通道状态指示挡板、通行方向指示挡板、红外探测器挡板、玻璃挡板和箱体组成。
机芯由电机减速机、编码器、离合器和门摆等组成。
闸机的电气系统主要是由闸机控制主板、闸机控制副板、电机控制板、红外探测器、通道状态指示灯、通行方向指示灯、蜂鸣器和电源模块组成，可选计数器、声光报警装置和门禁控制系统。
摆闸安装教程简易版：1、提前准备好电锤、钻头、活动扳手、切割机、钳子、改锥等需要用到的工具2、拿出零部件安装，进行地面找平3、摆好闸机测量通道宽在预定范围内，根据不同型号确定55-60CM左右4、装上机箱内电路板、灯带、喇叭、读卡器等元器件5、门禁装外部口、网口接外部网等6、接通电源进行通行状态检查和功能测试北京西莫罗提示摆闸安装教程、详细接线等，可以根据参考之前的三辊闸安装说明书和翼闸安装注意事项来进行，安装好后要对摆闸进行状态和功能调试才能使用，并按照实际需求进行单向或者双向通行方式的设置，摆闸安装好后的清洁与维护将直接影响到其使用寿命，因此需要对摆闸进行定期的清洁与维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
官网： 铁军智能闸机厂家讲解摆闸安装时单摆和双摆的安装方法和区别
摆闸作为一款用于管理人员进出的通道闸产品，方便了人们的日常出行，使用方也能够很好的管理人员的进出。
提高使用场所的安全，避免闲杂人员混入引起的安全隐患。
如今已经广泛在小区、车站、学校、工厂、大厦、企事业单位等场所使用。
全面智能化管理进出通道起到了重要作用，但是很多客户在买回通道闸机后对设备的安装却一知半解，下面深圳铁军智能闸机厂家就为大家介绍一下摆闸安装固定工作。
摆闸安装分为单摆和双摆安装方法有部分区别，我们就做个一一介绍：
一、单摆安装固定：
1、将机箱放到固定位置，要使整个设备处于最佳安装状态。
2、在基座的螺丝孔中心和机箱底座边缘在地面上做记号，再移开机箱。
3、将设备移至原位，打入膨胀螺丝并紧固螺丝即可。
二、双摆安装固定：
1、两台摆闸连机使用，应先调试，再固定机箱。
官网：
2、首先，使2台摆闸上电，使摆臂运行至关闭状态，然后对齐两台摆闸的摆臂，使摆臂在同一直线上，摆臂与摆臂之间的距离是3CM至5CM。
3、有加装红外的，还需要测试红外是否对准，等全部功能都调试完毕，最后再固定机箱。
值得注意的是，用户要想使摆闸运转正常或者减少日常维修，提高使用寿命，日常维护和保养视则必不可少。
如果是外表喷涂或喷漆的机箱，用软布擦掉外表灰尘，如有外露划伤，用相同颜色油漆补一下，注意摆闸的对射电眼部分不要涂染了，否则闸机会误报警，影响设备正常的使用。
深圳铁军智能是一家专注于安防通道闸机厂家，集研发、生产、销售、服务为一体的高新技术企业。
产品包括：人证合一识别系统闸机、人证对比识别系统闸机，人脸识别系统闸机，指静脉识别系统闸机、三辊闸、全高闸、平移闸、翼闸、防撞摆闸、一字闸、全高转闸、转闸等。
铁军智能闸机主要适用范围有：工厂，工地，学校，小区，车站，医院，景区，商场……等等安全防护通道出入口。
