交通灯控制系统设计
交通灯控制系统设计
交通灯控制系统设计1. 引言交通灯控制系统是城市交通管理的重要组成部分，通过控制交通灯的信号灯来指示车辆和行人通行状态，提高道路交通的安全性和效率。
本文将介绍一个交通灯控制系统的设计方案，包括系统的硬件组成、工作流程和功能实现。
2. 系统硬件设计2.1 控制器交通灯控制系统的核心是控制器，它负责接收输入信号，控制信号灯的状态，并输出相应的控制信号。
控制器通常由微控制器或可编程逻辑控制器（PLC）构成，具备较强的处理能力和控制灵活性。
2.2 信号灯信号灯是交通灯控制系统的输出设备，用于指示车辆和行人的通行状态。
典型的信号灯由红、黄、绿三个灯组成，红色表示停止、黄色表示准备、绿色表示通行。
2.3 传感器传感器用于获取与交通流量相关的信息，为交通灯控制系统提供输入数据。
常用的传感器包括车辆检测器、行人检测器和环境光传感器。
车辆检测器可以通过感应车辆的存在来调整交通灯的信号灯时间，行人检测器用于检测行人的存在并延长绿灯时间，环境光传感器可以根据光线强度自动调整信号灯的亮度。
2.4 通信设备交通灯控制系统通常需要与其他设备进行通信，例如与中心交通管理系统进行数据交换、与红绿灯时序控制器进行通信等。
为此，通信设备如无线模块、以太网接口等是必需的。
3. 系统工作流程交通灯控制系统的工作流程可分为以下几个步骤：1.接收输入信号：通过传感器获取交通流量、车辆和行人的信息。
2.状态判断：根据输入信号判断当前的交通状况，如车辆是否排队、行人是否需要过马路等。
3.灯光控制：根据判断结果，控制信号灯的状态。
例如，如果没有车辆和行人需要通行，则可以使所有信号灯都为红灯；如果有车辆排队等待通行，则根据交通流量调整绿灯的时间。
4.数据更新：根据交通灯状态的变化，更新相关的数据，如交通流量统计、时序控制参数等。
5.状态监测：监测信号灯的运行状态，定期检查硬件设备，如传感器和控制器的正常工作。
4. 功能实现交通灯控制系统主要具备以下功能：•信号灯的时序控制：根据交通流量和行人需求，动态调整信号灯的时序，以保证交通的流畅和安全。
智能交通灯控制系统的设计与实现
智能交通灯控制系统的设计与实现随着城市化进程的加速，城市道路交通越来越拥堵，交通管理成为城市发展的一个重要组成部分。
传统的交通信号灯只具备固定时序控制交通流量的功能，但随着技术的进步和智能化应用的出现，要求交通信号灯具备实时性、自适应性和智能化，因此，智能交通信号灯控制系统应运而生。
本文将从软硬件系统方面，详细介绍智能交通灯控制系统的设计与实现。
一、硬件设计智能交通灯控制系统的硬件部分由四个部分组成：单片机系统、交通灯控制器、传感器及联网模块。
1. 单片机系统单片机是智能交通灯控制系统的核心，该系统选用了8位单片机，主要实现红绿灯状态的自适应和切换。
在设计时，需要根据具体情况选择型号和板子，选择时需要考虑其开发环境、风险和稳定性等因素。
2. 交通灯控制器交通灯控制器是智能交通灯控制系统中的另一个重要部分，主要实现交通信号的灯光控制。
在控制器的设计时，需要考虑网络连接、通信、数据传输等多方面因素，确保系统的稳定性和可靠性。
3. 传感器传感器主要负责采集道路交通信息，包括车辆数量、速度、方向和道路状态等，从而让智能交通灯控制系统更好地运作。
传感器有多种类型，包括磁感应传感器、摄像头、光电传感器等，需要根据实际需求选择。
4. 联网模块联网模块主要负责智能交通灯控制系统的联网和数据传输，包括存储和处理车流数据、上传和下载数据等。
在设计时，需要考虑网络连接的稳定性、数据安全等因素，确保智能交通灯控制系统的连续性和可靠性。
二、软件设计智能交通灯控制系统的软件部分主要由两部分组成：嵌入式系统和上位机系统。
1. 嵌入式系统嵌入式系统是智能交通灯控制系统的主体，主要设计车流量检测、信号灯状态切换等程序。
为了保证系统的自适应性和实时性，需要采用实时操作系统，如FreeRTOS等。
在软件设计阶段，需要注意设计合理的算法和模型，确保系统的准确性和稳定性。
2. 上位机系统上位机系统主要实现智能交通灯控制系统的监控和管理，包括车流量监控、灯光状态监控、信号灯切换和日志记录等。
交通灯控制系统毕业设计论文
交通灯控制系统毕业设计论文一、引言随着城市交通流量的日益增加，交通拥堵问题日益突出。
传统的交通灯控制方式已经不能有效地满足实际需求。
因此，设计一个智能化的交通灯控制系统成为了刻不容缓的任务。
二、设计目标本课题的目标是设计一个基于智能算法的交通灯控制系统，通过实时监测道路交通情况，合理分配交通信号时间，从而提高道路通行效率和交通安全性。
三、系统架构本交通灯控制系统包含以下几个模块：交通流量检测模块、信号控制模块、数据处理模块、用户界面模块等。
其中，交通流量检测模块通过摄像头、雷达等设备实时监测道路上的车辆情况；信号控制模块根据交通流量检测模块提供的数据，采用智能算法进行信号灯调度；数据处理模块负责对采集到的交通数据进行分析和处理；用户界面模块为用户提供交互操作界面，方便用户对系统进行配置和监控。
四、智能算法本设计采用基于遗传算法的交通灯控制方法。
遗传算法是一种模拟自然界的优化演化过程的计算方法，通过染色体编码和进化运算，能够在空间中找到最优解。
本设计将交通灯的时间分配看作一个优化问题，通过遗传算法进行优化求解，找到最优的信号灯控制方案。
五、设计流程1.数据采集：使用摄像头等设备实时采集道路上的交通数据。
2.数据预处理：对采集到的数据进行噪声去除、数据归一化等处理，以便进行后续的算法运算。
3.遗传算法初始化：根据系统要求和交通流量情况，初始化遗传算法的染色体编码、种群数量、交叉概率、变异概率等参数。
4.适应度评估：根据交通数据和设定的交通灯控制方案，评估每个个体的适应度，即信号灯控制方案的效果好坏。
5.选择、交叉和变异：根据适应度评估结果，选择适应度高的个体作为父代，通过交叉和变异操作生成新的个体。
6.迭代优化：重复进行适应度评估、选择、交叉和变异的操作，直到达到预设的停止条件。
7.生成最优解：经过多次迭代优化后，得到最优的交通灯控制方案。
六、结论通过本设计，成功地实现了一个基于智能算法的交通灯控制系统。
智能交通灯控制系统的设计与实现
智能交通灯控制系统的设计与实现一、引言随着城市交通的不断拥堵，智能交通灯控制系统的设计与实现成为改善交通流量、减少交通事故的关键。
本文将对智能交通灯控制系统的设计原理和实际应用进行深入探讨。
二、智能交通灯控制系统的设计原理智能交通灯控制系统的设计原理主要包括实时数据收集、交通流量分析和信号灯控制决策三个方面。
2.1 实时数据收集智能交通灯控制系统通过传感器、摄像头等设备实时采集车辆和行人的信息，包括车辆数量、车速、行人密度等。
这些数据可以通过无线通信技术传输到中央服务器进行处理。
2.2 交通流量分析在中央服务器上，通过对实时数据进行分析处理，可以得到不同道路的交通流量情况。
交通流量分析可以包括车辆流量、行人流量、车速和拥堵程度等指标，为后续的信号灯控制提供依据。
2.3 信号灯控制决策基于交通流量分析结果，智能交通灯控制系统可以根据交通状况智能地决定信号灯的开启和关闭时间。
优化的信号灯控制策略可以使车辆和行人的通行效率达到最大化。
三、智能交通灯控制系统的实现智能交通灯控制系统的实现需要使用计算机技术、通信技术和物联网技术等多种技术手段。
3.1 计算机技术的应用智能交通灯控制系统中的中央服务器需要配置高性能的计算机系统，以支持实时数据的处理和交通流量分析。
同时，通过计算机系统可以实现信号灯控制策略的优化算法。
3.2 通信技术的应用智能交通灯控制系统需要使用通信技术实现各个交通灯和中央服务器之间的数据传输。
传统的有线通信和无线通信技术都可以应用于智能交通灯控制系统中，以实现数据的实时传输。
3.3 物联网技术的应用智能交通灯控制系统可以通过物联网技术实现与交通工具和行人之间的连接。
车辆和行人可以通过智能终端设备向交通灯发送信号，交通灯可以实时地根据这些信号做出相应的决策。
四、智能交通灯控制系统的实际应用智能交通灯控制系统已经在一些城市得到了广泛的应用。
4.1 交通拥堵减少智能交通灯控制系统根据实时的交通流量情况，可以合理地分配交通信号灯的开启和关闭时间，从而避免了交通拥堵现象的发生，提高了道路的通行效率。

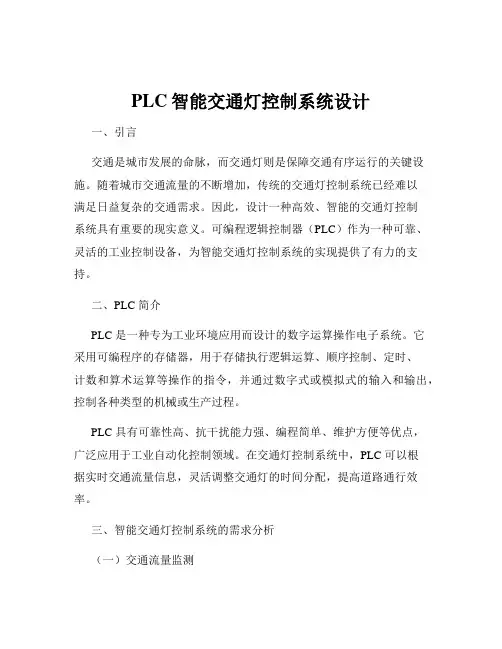

PLC智能交通灯控制系统设计
PLC智能交通灯控制系统设计一、引言交通是城市发展的命脉，而交通灯则是保障交通有序运行的关键设施。
随着城市交通流量的不断增加，传统的交通灯控制系统已经难以满足日益复杂的交通需求。
因此，设计一种高效、智能的交通灯控制系统具有重要的现实意义。
可编程逻辑控制器（PLC）作为一种可靠、灵活的工业控制设备，为智能交通灯控制系统的实现提供了有力的支持。
二、PLC 简介PLC 是一种专为工业环境应用而设计的数字运算操作电子系统。
它采用可编程序的存储器，用于存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC 具有可靠性高、抗干扰能力强、编程简单、维护方便等优点，广泛应用于工业自动化控制领域。
在交通灯控制系统中，PLC 可以根据实时交通流量信息，灵活调整交通灯的时间分配，提高道路通行效率。
三、智能交通灯控制系统的需求分析（一）交通流量监测系统需要能够实时监测道路上的交通流量，包括车辆数量、行驶速度等信息。
（二）时间分配优化根据交通流量监测结果，智能调整交通灯的绿灯时间，以减少车辆等待时间，提高道路通行效率。
（三）特殊情况处理能够应对紧急车辆（如救护车、消防车）通行、交通事故等特殊情况，及时调整交通灯状态，保障道路畅通。
（四）人机交互界面提供直观、方便的人机交互界面，便于交通管理人员对系统进行监控和管理。
四、PLC 智能交通灯控制系统的硬件设计（一）传感器选择为了实现交通流量的监测，可以选择使用电感式传感器、超声波传感器或视频摄像头等设备。
电感式传感器安装在道路下方，通过检测车辆通过时产生的电感变化来统计车辆数量；超声波传感器通过发射和接收超声波来测量车辆与传感器之间的距离和速度；视频摄像头则可以通过图像识别技术获取更详细的交通信息，但成本相对较高。
（二）PLC 选型根据交通灯控制系统的输入输出点数、控制精度和复杂程度等要求，选择合适型号的 PLC。
交通灯PLC控制系统设计
交通灯PLC控制系统设计交通灯是城市交通管理的重要组成部分，交通灯控制系统的设计对于保障交通安全和优化交通流量起着关键作用。
PLC（可编程逻辑控制器）技术在交通灯控制系统中得到了广泛应用，本文将从系统设计的整体框架、PLC程序设计、硬件选型以及系统特点等方面来详细介绍。
交通灯PLC控制系统设计的整体框架主要包括信号采集模块、信号处理模块、控制模块和执行模块四部分。
信号采集模块主要负责将交通流量、行人流量等信息转化为电信号输入给PLC控制器；信号处理模块对采集到的信号进行处理，如检测交通流量的高低以及行人通过的情况；控制模块根据信号处理结果，生成控制信号输出给执行模块；执行模块实现交通灯的控制，通过电路和执行器实现交通灯的开关。
PLC程序设计是交通灯PLC控制系统设计的核心部分，主要包括输入端口设置、控制逻辑设计、输出端口设置和通信设置等。
在输入端口设置中，确定采集到的数据类型和数据源，如交通流量和行人流量分别通过传感器采集。
控制逻辑设计是根据交通灯的状态和信号控制规则确定交通灯的控制方式，比如根据交通流量高低切换交通灯的状态。
输出端口设置是将确定好的控制信号输出到对应的执行模块，如输出信号控制交通灯的红绿灯状态。
通信设置是实现与其他相关系统的联动，如与监控系统的数据交互。
硬件选型是交通灯PLC控制系统设计的重要环节，主要包括PLC控制器、传感器、执行器和电源等。
PLC控制器应该具有高性能、稳定可靠的特点，能够满足交通灯控制系统的需求。
传感器的选型应基于交通流量和行人流量的检测需求，常用的有光电传感器、气压感应器等。
执行器的选型应根据交通灯的类型确定，如LED灯管、数码管等。
电源的选型应满足交通灯控制系统的供电需求，选用稳定可靠的电源。
交通灯PLC控制系统设计具有以下特点：灵活性高、可靠性强、实时性好。
PLC控制器的可编程性使得交通灯的控制逻辑可以根据实际需求进行灵活调整，满足不同时间段的交通流量要求。
PLC的智能交通灯控制系统设计..
PLC的智能交通灯控制系统设计--智能交通灯控制系统设计文档1-引言1-1 目的和范围本文档旨在设计一套基于PLC的智能交通灯控制系统，用于实现交通流畅和安全管理。
1-2 定义●PLC：可编程逻辑控制器（Programmable Logic Controller），是一种可编程数字运算控制器。
●智能交通灯：根据实时交通信息和需求，自动调整交通灯的信号显示。
●交通流畅：指通过合理的交通信号控制，减少交通拥堵和延误，提高交通效率。
●安全管理：通过合理的交通信号控制，确保道路交通的安全性和可靠性。
2-系统架构设计2-1 系统组成部分●PLC控制器●交通灯信号灯●交通检测传感器●人行横道信号灯●数据通信模块2-2 系统工作原理智能交通灯控制系统通过交通检测传感器获取实时交通信息，根据预设的控制算法，向信号灯发送指令来调整信号显示。
同时，通过数据通信模块与其他交通管理设备进行通信，实现跨路口协调控制。
3-系统硬件设计3-1 PLC控制器选型选择适宜的PLC控制器，满足系统的输入输出要求和性能需求。
3-2 交通灯信号灯设计根据道路交通需求和交通管理规范，设计合适的交通灯信号灯，包括信号显示颜色和亮度。
3-3 交通检测传感器选型选择适宜的交通检测传感器，可根据车辆和行人的实时情况，提供准确的交通流量数据。
3-4 人行横道信号灯设计根据行人需求和交通管理规范，设计合适的人行横道信号灯，保证行人安全过马路。
3-5 数据通信模块选型选择适宜的数据通信模块，实现系统与其他交通管理设备的数据交互和远程控制。
4-系统软件设计4-1 PLC编程使用PLC编程软件进行控制算法的编写，实现交通灯信号的动态调整。
4-2 信号灯控制算法设计设计合理的控制算法，根据实时交通信息和需求，动态调整交通灯信号显示。
4-3 数据通信协议设计设计系统与其他交通管理设备之间的数据通信协议，实现数据交互和远程控制。
5-系统测试与验证5-1 硬件测试对系统硬件进行功能测试，确保各部件正常工作。
PLC的智能交通灯控制系统设计
PLC的智能交通灯控制系统设计智能交通灯控制系统设计是一种基于PLC技术的智能化交通管理系统，通过对交通信号灯控制进行智能化优化，实现交通流量的合理分配和交通管控的智能化管理，在提高道路通行效率的同时确保交通安全。
本文将介绍智能交通灯控制系统的设计理念、系统架构、功能模块、硬件设备和软件编程等方面。
一、设计理念智能交通灯控制系统的设计理念是通过PLC技术实现对交通信号灯的智能控制，根据车辆流量和道路情况实时调整信号灯的变化，合理分配绿灯时间，优化交通信号配时方案，提高道路通行效率和交通安全性。
系统应具有智能化、自适应性和实时响应性，能够有效应对不同交通情况，提供个性化的交通管控解决方案。
二、系统架构智能交通灯控制系统的架构主要包括传感器模块、PLC控制器、交通信号灯、通信模块和监控终端等部分。
传感器模块用于感知道路上的车辆流量和行驶方向等信息，将数据传输给PLC控制器；PLC控制器根据传感器数据实时调整信号灯控制策略；交通信号灯根据PLC控制器的指令变化显示不同颜色信号；通信模块用于系统与监控终端之间的数据通信，监控终端用于监控系统运行状态和实时操作。
三、功能模块智能交通灯控制系统的功能模块包括车辆检测模块、信号灯控制模块、通信模块和监控模块等。
车辆检测模块通过车辆检测器实时感知道路上的车辆流量和行驶方向等信息；信号灯控制模块根据车辆检测模块的数据智能调整信号灯配时，实现绿灯优先和拥堵车辆识别等功能；通信模块提供系统与监控终端之间的数据传输通道，实现数据交换和远程监控；监控模块实时监测系统运行状态和信号灯显示情况，可对系统进行远程操作和管理。
四、硬件设备智能交通灯控制系统的硬件设备主要包括传感器、PLC控制器、交通信号灯、通信模块和监控终端等部分。
传感器用于感知车辆流量和行驶方向等信息；PLC控制器用于处理传感器数据，实现信号灯的智能控制；交通信号灯显示不同颜色信号，指示不同车辆通行状态；通信模块提供系统与监控终端之间的数据传输通道；监控终端用于监控系统运行状态和实时操作。
交通信号灯的自动控制系统设计sfc
PLC的I/O分配
输
出
器件号 功能说明
Y0 东西向绿灯
Y1
东西向黄灯
Y2
东西向红灯
Y3
南北向绿灯
Y4
南北向黄灯
Y5
南北向红灯
接线图
交通信号灯的自动控制系统设计
LD M8002
SET S0
STL S0
LD X0
教学目标
1、 掌握可编程序控制器控制系统设计方法 的步骤
2、 掌握利用可编程序控制器来实现十字路 口双向交通灯自动控制的系统设计方法
交通信号灯的自动控制系统设计
交通信号灯的自动控制系统设计
信号转换关系
十字路口双向交通灯 自动控制系统动作要 求如时序图所示。
要求：
1.采用PLC控制 2.根据动作时序图画 出顺序功能图 3.进行PLC地址分配 4.完成PLC外围电路 5.完成PLC程序设计
K10 LD T6 SET S34 STL S34 OUT Y3 OUT C1
K3 OUT T7
K10 LD T7 AND C1
指令程序表
SET S35 LD T7 ANI C1 SET S33 STL S35 OUT Y4 OUT T8
K40 RST C1 STL S35 STL S25 LD T8 OUT S0 RET END
SET S21
SET S31
STL S21
OUT Y0
OUT T0
ห้องสมุดไป่ตู้K100
LD T0
SET S22
STL S22 OUT T1
K10 LD T1 SET S23 STL S23
OUT Y0 OUT C0
人行道交通灯控制组态监控系统设计方案
人行道交通灯控制组态监控系统设计方案1. 引言人行道交通灯控制组态监控系统是一种重要的技术工具，用于提高道路交通安全并优化交通流量。
本文将深入探讨该系统的设计方案，从硬件配置、软件控制、数据监测等多个方面进行详细阐述。
通过对系统的细致分析和评估，我将提供一份有价值且高质量的设计方案，帮助您更好地理解人行道交通灯控制组态监控系统。
2. 系统硬件配置在设计人行道交通灯控制组态监控系统时，首先需要考虑的是系统的硬件配置。
合理的硬件配置能够保证系统的高效运行和稳定性。
以下是推荐的硬件配置方案：2.1 控制器：选择功能强大且具备良好稳定性的控制器，以确保系统能够准确控制交通灯。
可以考虑使用高性能的嵌入式处理器，并配备足够的存储容量。
2.2 信号灯：选择高亮度、低功耗的LED信号灯作为人行道交通信号灯，并配备适当数量的显示单元以满足实际需求。
2.3 通信设备：使用可靠的通信设备，如无线通信模块或以太网接口，以便将交通灯控制信息传输到终端设备。
2.4 供电系统：确保系统供电稳定可靠，选择适当的电源管理模块和电池，以应对停电等紧急情况。
3. 软件控制人行道交通灯控制组态监控系统的关键在于软件控制。
良好的软件控制能够提高系统的智能化程度和运行效率。
以下是软件控制方面的建议：3.1 控制算法：根据不同情况制定合理的控制算法，考虑到人流量、车流量等因素决定人行道交通灯的绿灯时间，并实时调整绿灯时长，以优化交通流量。
3.2 远程控制：提供远程控制功能，使运维人员能够通过终端设备远程监控和控制交通灯系统。
这有助于快速响应紧急情况以及对系统进行实时调整和管理。
3.3 异常检测：设计系统具备异常检测功能，能够及时发现交通灯故障、通信故障等问题，并及时报警。
4. 数据监测人行道交通灯控制组态监控系统的设计方案也需要考虑数据监测。
通过对交通灯和交通流量等数据进行实时监测和分析，系统能够提供更多有用的信息和决策支持。
4.1 交通流量监测：安装合适的传感器，如车辆识别传感器或压力传感器，实时监测交通流量，并将数据反馈到控制系统。
一个十字路口的交通灯控制系统设计报告
一个十字路口的交通灯控制系统设计报告设计报告
一、设计目的
设计每个方向的交通灯控制系统，以解决车辆拥堵的问题，并尽可能
减少事故的发生。
二、原理和要求
1．交通灯控制系统的目标是调整车辆的流量，从而避免拥堵和事故
的发生。
2．根据路口的布局，设计一个控制系统，使各方向的车辆可以有序
通过路口。
3．控制系统需要包括时间策略、车辆流量控制以及实时变更等组件。
4．控制系统的运行稳定性，准确性，可靠性等特性也是需要考虑的。
三、相关技术
1．时间策略：采用数字信号处理技术，结合十字路口的布局特性，
对灯光变化的时间策略进行设计。
2．车辆流量控制：采用软件技术，结合摄像机获取到的车辆实时位
置数据，进行实时的车辆流量控制。
3．实时变更：采用实时数据采集技术，监视路口的变化，对路口的
灯光策略进行实时变更，以保证路口的安全性和流量的正常状态。
四、系统设计
1．时间策略：采用数字信号处理技术，结合十字路口的布局特性，
设计灯光变化的时间策略，实现路口灯的有序变化，调控车辆的通行流量。
2．车辆流量控制：采用软件技术，结合摄像机获取到的车辆实时位
置信息。
智能交通灯控制系统设计
智能交通灯控制系统设计
1. 介绍
智能交通灯控制系统是一种基于现代技术的交通管理系统，旨在提高交通效率、减少交通拥堵和事故发生率。
本文将探讨智能交通灯控制系统的设计原理、功能模块和实现方法。
2. 设计原理
智能交通灯控制系统的设计原理主要包括以下几个方面： - 传感器检测：通过各类传感器实时监测路口车辆和行人情况，获取交通流量信息。
- 数据处理：将传感器采集到的数据经过处理分析，确定交通信号灯的相位和时长。
- 控制策略：根据不同情况制定合理的交通信号灯控制策略，优化交通流动。
3. 功能模块
智能交通灯控制系统通常包括以下几个功能模块： - 传感器模块：负责采集交通流量数据，如车辆和行人信息。
- 数据处理模块：对传
感器采集的数据进行处理和分析，生成交通控制方案。
- 控制模块：
实现交通信号灯的控制，根据控制策略调整信号灯状态。
- 通信模块：与其他交通设备或中心平台进行通信，实现数据共享和协调控制。
4. 实现方法
实现智能交通灯控制系统主要有以下几种方法： - 基于传统控制
算法：采用定时控制、车辆感应等方式设计交通灯控制系统。
- 基于
人工智能：利用深度学习等技术处理大量数据，实现智能化交通灯控制。
- 基于物联网技术：通过物联网技术实现交通信号灯与其他设备
的连接和信息共享，提高交通系统的整体效率。
5. 结论
智能交通灯控制系统的设计可以有效优化交通信号灯的控制策略，提高交通效率和安全性。
结合现代技术的发展，智能交通灯控制系统
将在未来得到更广泛的应用和发展。
交通灯PLC控制系统设计
交通灯PLC控制系统设计摘要：本文介绍了交通灯PLC控制系统的设计。
交通灯是城市交通管理中的重要设备，它能有效协调交通流量，提高道路通行效率和安全性。
本文以PLC控制系统为基础，设计了一个简单的交通灯控制系统，包括信号灯的控制逻辑、PLC程序的编写和硬件连接等。
关键词：交通灯；PLC控制系统；信号灯；程序编写1.引言交通拥堵一直是城市发展中的一个重要问题。
为了有效管理交通流量，提高道路通行效率和安全性，交通灯被广泛应用于路口和人行横道等交通场所。
交通灯通过控制不同车辆和行人的通行时间来协调交通流量，确保道路交通的顺畅。
传统的交通灯控制方式多采用电路控制或计时器控制，这种方式存在控制逻辑复杂、维护困难等问题。
而PLC控制系统采用可编程控制器（PLC）作为控制核心，具有功能强大、操作灵活、易于扩展等优点，逐渐成为现代交通灯控制的主流方式。
本文将介绍一个基于PLC控制系统的交通灯控制系统。
首先介绍交通灯的基本原理和工作方式，然后详细设计PLC程序和硬件连接，最后进行系统测试和验证。
2.交通灯工作原理交通灯主要由红灯、黄灯和绿灯组成。
不同颜色的灯泡代表不同的信号状态，用来指示不同类型车辆和行人的通行情况。
当绿灯亮起时，表示允许车辆通行；当红灯亮起时，表示禁止车辆通行；当黄灯亮起时，表示信号即将变换，要求车辆减速停车。
通过不同颜色的灯泡的组合和闪烁，可以实现不同的交通信号。
交通灯的控制逻辑一般采用有限状态机（FSM）来描述，包括不同状态之间的转换条件和动作执行。
常见的状态包括绿灯状态、红灯状态、黄灯状态等。
3.PLC程序设计在设计交通灯控制系统的PLC程序时，需要将交通灯的控制逻辑转化为PLC指令，以实现信号灯的控制。
下面以一个简单的路口为例，介绍PLC程序的编写。
首先定义输入和输出变量，如IN1表示车辆检测器信号，OUT1表示绿灯输出信号，OUT2表示红灯输出信号，OUT3表示黄灯输出信号。
然后编写控制逻辑，包括输入信号的检测和输出信号的控制。
交通信号灯PLC控制设计
10
四 上位机设计
4.1 MCGS组态软件简介
MCGS软件系统包括组态环境和运行环境两部分。组态环境 相当于一套完整的工具软件，用来帮助用户设计和构造自己的应 用系统。运行环境则按照组态环境中构造的组态工程，以用户指 定的方式运行，并进行各种处理，完成用户组态设计的目标和功 能。组态环境和运行环境的关系如图示。
交通信号灯设计内容
一 控制要求
二 硬件设计
三 下位机设计
四 上位机设计
五 联机总调
2
一 控制要求
1.1 交通灯控制系统的控制要求如下：
❖ a 信号灯受两个按钮控制，当启动按钮动作时，信号系统开始工作， 且先南北红灯亮，东西绿灯亮。当停止按钮动作时，所有信号灯都 熄灭。
❖ b 南北绿灯和东西绿灯不能同时亮，如果同时亮时应关闭信号灯系 统，并报警。
初始界面
14
启动
15
16
17
18
可编程控制器要满足两个信号输入（分别起系统启动、停止作用），七
个信号输出，十字路口有十二个交通信号灯，但南北、东西两个为一组用一 个输出信号控制，再加上一个报警信号驱动的报警灯。
通过以上分析可以知道，系统共有开关量输入点2个，开关量输出点7 个，所以选用主机为CPU224。
5
2.2 I/O分配
交通信号灯PLC的输入/输出点分配表
❖ c 南北红灯亮维持25S。在南北红灯亮的同时东西绿灯也亮，并维 持20S。到20S时，东西绿灯闪烁，闪烁3S后熄灭。在东西绿灯熄灭 时，东西黄灯亮，并维持2S。到2S时，东西黄灯熄，东西红灯亮。 同时，南北红灯熄灭，南北绿灯亮。
❖ d 东西红灯亮维持30S。南北绿灯亮维持25S。然后闪烁3S，熄灭。 同时南北黄灯亮，维持2S后熄灭，这时南北红灯亮，东西绿灯亮。
智能交通灯PLC控制系统的设计
智能交通灯PLC控制系统的设计一、本文概述随着城市化的快速发展，交通拥堵和交通事故的问题日益严重，智能交通系统因此应运而生。
作为智能交通系统的重要组成部分，智能交通灯控制系统在提高道路通行效率、保障交通安全方面发挥着至关重要的作用。
本文将对基于PLC（可编程逻辑控制器）的智能交通灯控制系统设计进行深入探讨，旨在通过技术创新提高交通管理效率，优化城市交通环境。
本文将首先介绍智能交通灯PLC控制系统的基本概念和原理，阐述其相较于传统交通灯控制系统的优势。
接着，将详细论述系统的设计过程，包括硬件选型、软件编程、系统架构搭建等关键环节。
还将探讨该系统的实际应用效果，分析其对交通流量、交通安全等方面的影响。
通过本文的研究，期望能够为智能交通灯PLC控制系统的设计提供有益的参考和借鉴，推动城市交通管理向更加智能化、高效化的方向发展。
也希望本文的研究能够为相关领域的技术创新和应用提供有益的启示和思路。
二、PLC基础知识介绍可编程逻辑控制器（Programmable Logic Controller，简称PLC）是一种专为工业环境设计的数字运算电子系统，用于实现逻辑控制、顺序控制、定时、计数和算术运算等操作的指令，并通过数字或模拟的输入/输出控制各种类型的机械设备或生产过程。
自20世纪60年代诞生以来，PLC以其高可靠性、强大的功能、灵活的配置和易于编程的特点，在工业控制领域得到了广泛应用。
PLC的基本结构主要包括中央处理器（CPU）、存储器、输入/输出（I/O）接口、电源以及通信接口等部分。
其中，CPU是PLC的核心，负责执行用户程序、处理数据、控制I/O接口等任务；存储器用于存储系统程序、用户程序及工作数据；I/O接口用于与外部的输入/输出设备连接，实现与外部世界的交互；电源为PLC提供稳定的工作电压；通信接口则用于PLC与其他设备或系统的数据交换和通信。
PLC的编程语言主要有梯形图（Ladder Diagram）、指令表（Instruction List）、功能块图（Function Block Diagram）等，这些语言直观、易学，方便工程师进行编程和调试。
交通灯控制系统设计-实验报告
交通灯控制系统设计-实验报告
实验目的：设计一个交通灯控制系统，实现对交通灯的自动控制。
实验材料：
1. Arduino UNO开发板
2. 红绿黄LED灯各1个
3. 杜邦线若干
实验原理：
交通灯系统的控制主要是通过控制LED灯的亮灭来实现。
红
色LED灯表示停止，绿色LED灯表示通行，黄色LED灯表
示警示。
通过控制不同LED灯的亮灭状态，可以模拟交通灯
的不同信号。
实验步骤：
1. 将红色LED灯连接到Arduino开发板的数字输出引脚13，
绿色LED灯连接到数字输出引脚12，黄色LED灯连接到数
字输出引脚11。
2. 在Arduino开发环境中编写控制交通灯的程序。
3. 将Arduino开发板与计算机连接，将程序上传到Arduino开
发板中。
4. 接通Arduino开发板的电源，观察交通灯的亮灭状态。
实验结果：
根据程序编写的逻辑，交通灯会按照规定的时间间隔进行变换，实现红绿灯的循环。
实验总结：
通过本次实验，我们设计并实现了一个简单的交通灯控制系统。
掌握了Arduino编程和控制LED灯的方法，加深了对控制系
统的理解。
通过实验，我们发现了交通灯控制系统的重要性和意义，为今后的交通控制提供了一种可行的解决方案。
基于单片机的交通灯控制系统的设计方案
设计一个基于单片机的交通灯控制系统可以帮助实现交通信号灯的自动控制，提高交通效率和安全性。
以下是一个简要的设计方案：设计方案概述该系统基于单片机（如Arduino、STM32等）实现交通灯的控制，包括红灯、黄灯、绿灯的切换以及定时功能。
通过传感器检测车辆和行人的情况，系统可以根据实际交通情况智能地调整交通灯的状态。
系统组成部分1. 单片机控制模块：负责接收传感器信号、控制交通灯状态，并实现定时功能。
2. 传感器模块：包括车辆检测传感器和行人检测传感器，用于感知交通情况。
3. LED灯模块：用于显示红灯、黄灯、绿灯状态。
4. 电源模块：为系统提供稳定的电源供电。
工作流程1. 单片机接收传感器信号，监测车辆和行人情况。
2. 根据监测结果，控制交通灯状态的切换：红灯亮时其他灯灭，绿灯亮时红灯和黄灯灭，黄灯亮时其他灯灭或闪烁。
3. 实现交通灯状态的定时切换：设定各个灯的持续时间，保证交通信号的周期性切换。
系统特点1. 智能化控制：根据实时交通情况自动调整交通灯状态，提高交通效率。
2. 节能环保：通过定时控制，减少交通信号灯的能耗。
3. 可靠性：采用单片机控制，系统运行稳定可靠。
可扩展功能1. 远程监控：添加通讯模块，实现对交通灯系统的远程监控和控制。
2. 数据记录：添加存储模块，记录交通流量数据，为交通规划提供参考。
3. 多路控制：扩展系统支持多个交通路口的交通信号控制。
通过以上设计方案，可以实现基于单片机的交通灯控制系统，提升交通管理的效率和智能化水平。
设计时需注意硬件选型、软件编程和系统调试，确保系统正常运行并满足实际需求。
交通灯控制系统设计报告
交通灯控制系统设计报告一、引言二、设计目标1.提高交通状况：通过合理的信号配时和交通流量控制，缓解交通堵塞，减少交通拥堵现象。
2.保障交通安全：确保行人和车辆能够按规定时间通行，减少交通事故的发生。
3.提高道路利用率：根据道路情况和交通流量，合理调整信号配时，提高道路通行效率。
三、设计原理1.信号配时根据不同时段的交通流量需求，采用动态信号配时方案，实现信号随交通流量变化而变化。
2.检测系统通过传感器等设备对交通流量、车辆行驶速度等进行检测，实时获取交通状况。
3.系统控制根据检测到的交通状况和预设的预案，对交通灯进行实时控制，优化信号配时。
四、设计方案1.信号配时方案根据平峰期、高峰期和低峰期的交通流量，采取不同的信号配时策略。
低峰期信号配时较短，高峰期信号配时较长，平峰期则根据实时交通流量进行动态调整。
2.检测系统设计搭建检测系统，采用传感器等设备对交通流量、行驶速度进行实时监测，将数据传输给控制系统，为信号配时提供依据。
3.控制系统设计设计控制系统，将检测到的数据进行分析和处理，根据预设的算法和策略，实现实时调整交通灯的信号配时。
五、实施计划1.设计和搭建检测系统，选择合适的传感器和设备，进行安装和调试。
预计完成时间为一个月。
2.设计和开发控制系统，包括信号配时算法和策略，并进行功能测试和调整。
预计完成时间为两个月。
3.将检测系统和控制系统进行整合，并进行联调测试和性能优化。
预计完成时间为一个月。
4.在交叉口或拥堵较为严重的路段进行试运行，并根据实际情况调整信号配时参数。
预计试运行时间为一个月。
5.完成系统的正式发布，并进行长期监测和调优，根据实时交通状况和用户反馈进行优化和改进。
六、总结通过本次交通灯控制系统的设计和实施，能够有效改善城市交通状况，提高道路利用率和交通安全性。
本设计方案将根据实际情况进行实施，确保系统的高效可靠运行，并根据实时数据进行调整和优化。
希望本报告能够为交通管理部门提供有价值的参考，并为城市交通发展做出贡献。
交通灯控制系统的设计
添加标题
交通灯控制系统由红、 黄、绿三种颜色的信 号灯组成，用于指示 车辆和行人的行驶状
态。
添加标题
交通灯控制系统的基 本工作原理是通过控 制信号灯的亮灭顺序 和时间间隔，来调节 交通流量，保障交通
安全和顺畅。
添加标题
红灯表示停止，黄灯 表示准备停车，绿灯 表示通行。在每个信 号周期中，每个方向 的信号灯按照预定的 时间间隔交替亮灭。
电源模块：为 整个交通灯控 制系统提供稳 定的电源，保 证系统的正常
运行。
信号采集模块： 采集交通路口 的车流量、人 流量等信息， 为系统提供决
策依据。
控制器模块： 根据采集到的 信号，控制交 通灯的亮灭时 间，实现交通 路口的智能化
管理。
显示模块：实 时显示交通路 口的车流、人 流等信息，方 便驾驶员和行 人了解交通情
况。
交通灯控制系统的软件设计
信号采集与处理算法
数据处理：对采集到的数据 进行处理，包括去噪、滤波 等操作
信号采集：实时监测交通流 量、车速等数据
算法实现：采用合适的算法 实现信号控制，如模糊控制、
神经网络等
优化与调试：对算法进行优 化和调试，提高控制精度和
稳定性
交通灯控制策略
定时控制：根据预 设的时间间隔控制 交通灯的亮灭
优化手段：算法改进、代码 优化、系统架构调整等
交通灯控制系统的应用与实现
实际应用场景与需求分析
城市交通路口：控制交通 流量，保障交通安全
高速公路：调节车流速度， 减少交通事故
铁路平交道口：确保铁路 与道路交通的安全转换
校园安全：规范车辆和行 人通行，保障师生安全
系统实现方案与技术路线
实现方案：采用嵌入式系统技术，将交通灯控制系统集成在嵌入式设备中， 实现智能化控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河南职业技术学院毕业设计（论文）题目交通灯控制系统设计系（分院）电气工程系学生姓名学号专业名称电子信息工程技术专业指导教师年月日河南职业技术学院电气工程系（分院）毕业设计（论文）任务书毕业设计（论文）指导教师评阅意见表毕业设计（论文）答辩意见表交通灯控制系统设计摘要：随着人们社会活动日益增加，经济发展，汽车数量急剧增加，城市道路日渐拥挤，交通灯更加显示出了它的功能，使得交通得到有效管制，对于交通疏导，提高道路导通能力，减少交通事故有显著的效果。
近年来，随着科技的飞速发展，电子器件也随之广泛应用，其中单片机也不断深入人民的生活当中。
本模拟交通灯系统利用单片机AT89C51作为核心元件，实现了通过信号灯对路面状况的智能控制。
从一定程度上解决了交通路口堵塞、车辆停车等待时间不合理、急车强通等问题。
系统具有结构简单、可靠性高、成本低、实时性好、安装维护方便等优点，有广泛的应用前景。
本模拟系统由单片机硬/软件系统，两位8段数码管和LED灯显示系统等组成，较好的模拟了交通路面的控制。
关键词：交通灯单片机AT89C51数码管LED灯显示前言近年来随着科技的飞速发展，单片机的应用正在不断地走向深入，同时带动传统控制日新月益的更新。
在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构，以及针对具体应用对象特点的软件结合，加以完善。
交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。
国内的交通灯一般设在十字路口，在醒目位置用红、绿、黄三种颜色的指示灯。
加上一个倒计时的显示计时器来控制行车。
对于一般情况下的安全行车，车辆分流尚能发挥作用，但根据实际行车过程中出现的情况，还存在以下缺点：1.经常出现的情况是某一车道车辆较多，放行时间应该长一些，另一车道车辆较少，放行时间应该短些。
2.没有考虑紧急车通过时，两车道应采取的措施，例如，消防车执行紧急任务通过时，两车道的车都应停止，让紧急车通过。
基于传统交通灯控制系统设计过于死板，红绿灯交替是间过于程式化的缺点，智能交通灯控制系统的设计就更显示出了它的研究意义，它能根据道路交通拥护，交叉路口经常出现拥堵的情况。
利用单片机控制技术．提出了软件和硬件设计方案，能够实现道路的最大通行效率。
一、总体设方案(—)、交通灯控制系统的设计思路根据交通灯的具有的功能，将它主要分为三部分，包括数码管显示剩余时间部分、交通灯显示部分和按键实现部分。
总体设计思路如图2-1所示。
1、 LED 显示剩余时间根据实际生活中使用的交通灯，在此次的智能交通灯的设计中也将具有显示时间的功能，使我们的设计与实际结合起来，在此部分LED 灯将配合红黄绿灯的发光时间显示数据，对于每个数据将使用定时器来实现定时1秒，当1秒时间到达，LED 上显示的时间自动减1，当时间减至为0，交通灯变换红黄绿灯。
2、交通灯此部分将与LED 灯紧密联系起来，当数码管显示数字减至为0时，变换发光的灯，不为0，将保持原有状态。
智能交通LED 显 示 剩 余 时 间 相应 交通灯发光中断进入紧急状态图1 总体设计思路图3、紧急状态的设计在现实生活中随时有突发情况的发生，为了保证交通的正常通行，特地设计了应对紧急状况的特殊情况。
在出现紧急状况时，可以通过人为操作进入特殊情况。
在此包含了4种特殊情况，包括加长东西南北方向的通行时间，四个方向均禁行，东西方向保持通行南北方向禁行，南北方向保持通行东西方向禁行。
当特殊情况结束时，人为操作进入正常状态。
二、单元模块设计(一)、硬件设计1、 AT89C51介绍芯片AT89C51的外形结构和引脚图如图3-1所示。
AT89C51是一种带4K 字节闪烁可编程可擦除只读存储器（FPEROM-Flash Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MC-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
图2 AT89C51引脚图2、芯片74LS273介绍74LS273是8位数据/地址锁存器，如图3-2所示，它是一种带清除功能的8D触发器，下面介绍一下它的管脚图功能资料。
1脚是复位CLR,低电平有效,当1脚是低电平时，输出脚2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)全部输出0，即全部复位。
当1脚为高电平时，11(CLK)脚是锁存控制端，并且是上升沿触发锁存，当11脚有一个上升沿，立即锁存输入脚3、4、7、8、13、14、17、18的电平状态，并且立即呈现在在输出脚2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)上。
图3 74LS273引脚图3、多位数码管图 4 多位数码管LED显示器由七段发光二极管组成，排列成8字形状，因此也称为七段LED显示器。
为了显示数字或符号，要为LED显示器提供代码，即字形代码。
其段发光二极管，再加上一个小数点位，共计8段，因此提供的字形代码的长度正好是一个字节。
智能交通灯用到的数字0—9的共阳极字形代码如下表：驱动代码表显示数值驱动代码（16进制）0 1 2 3 4 5 6 7 8 9C0H F9H A4H B0H 99H 92H 82H F8H 80H 90H4、时钟电路设计图5 时钟电路MCS-51单片机芯片内部有一个用于构成振荡器的高增益反相放大器，引脚XTAL1和XTAL2分别是此放大器的输入端和输出端。
当使用内部振荡电路时，XTAL1和XTAL2引脚外接石英晶体和微调电容，如图所示，图中C2、C3大小一般为30pF。
还加了复位/备用电源引脚的接线方法，任何单片机在工作之前都要进行复位，以便CPU以及其他功能部件都处于一个确定的初始化状态，并从这个状态开始工作，也就是程序开始执行之前，单片机做好准备工作。
如何进行复位呢？只能在单片机的RST引脚上保持两个机器周期（24个时钟周期）的高电平即可对单片机实现复位操作。
当主电源VCC发生掉电或者是电压降低到电平规定值时，VPD上外接的备用电源自动启用，为单片机内部RAM提供电源，以保护片内RAM中的信息不丢失，使系统在恢复上电后能正常运行。
5、复位电路设计图6 复位电路AT89C51的复位是由外部的复位电路实现的。
复位电路通常采用上电复位和按钮复位两种方式。
在此次设计中，我使用了上电复位方式。
上电复位是通过外部复位电路的电容充电来实现的。
6、交通灯硬件线路图结合各部分设计电路，得到交通灯硬件线路如图7所示。
图7 硬件线路图(二)、程序设计1、LED显示程序设计思路如图8所示。
图8 LED显示流程图2、交通灯程序在这部分我设置南北方向通行，东西方向禁行为初始状态，持续时间为60S。
最后5S黄灯闪烁，然后南北方向禁行，东西方向通行，持续时间仍为60S，最后5S黄灯闪烁，回到初始状态。
如此循环，程序流程图如图9所示。
图9 交通灯程序流程图3、紧急情况程序当需要应对特殊情况时，在人为控制下，程序由中断入口地址切换到中断程序，根据实际情况的不同切换到不同的中断子程序，当紧急情况处理完，由人为控制返回原程序。
程序流程图如图10所示。
图10 紧急情况程序流程图三、软件仿真(一)、 Keil C51单片机软件开发系统采用KEIL开发的89C51单片机应用程序步骤：1、在uVision集成开发环境中创建新项目（Project）,扩展文件名.UV2并为该项目选定合适的单片机CPU器件（本设计采用ATMEL公司下的AT89C51）。
2、用uVision的文本编辑器编写源文件，可以是汇编文件（.ASM），也可以使C语言文件（扩展名.C），并将该文件添加到项目中去。
一个项目文件可以包括多个文件，除了源程序文件外，还可以是库文件、头文件或文本说明文件。
3、通过uVision2的相关选择项，配置编译环境、连接定位器以及Debug 调试器的功能。
4、对项目中的源文件进行编译连接，生成绝对目标代码和可选的HEX 文件，如果出现编译连接错误则返回到第2步，修改源文件中的错误后重构整个项目。
5、对没有语法错误的程序进行仿真调试，调试成功后将HEX文件写入到单片机应用系统的ROM中。
(二)、PROTEUS的操作1、硬件电路图的接法操作(1)防止选择（删除）元器件(2)移动元器件(3)缩放视图(4)连接导线(5)仿真、调试2、单片机系统PROTEUS设计与仿真过程Proteus设计过程一般也可分为三步：(1)在ISIS平台上进行单片机系统电路设计、选择元器件、接插件、连接电路和电气检测等。
简称Proteus电路设计。
(2)在Keil平台上进行单片机系统程序设计、编译、汇编编译、代码级调试，最后生成目标代码文件（*. hex）。
简称Proteus源程序设计和生成目标代码文件。
(3)在ISIS平台上将目标代码文件加载到单片机系统中，并实现单片机系统的实时交互、协同仿真。
它在相当程度上反映了实际单片机系统的运行情况。
简称Proteus仿真。
3、仿真结果将在Keil平台上生成目标代码文件（*. hex）加载到单片机系统中，点击运行按钮，运行结果显示如图11所示。
图11 硬件仿真图开始运行后，南北方向通行，东西方向禁行，同时数码管从60显示，每隔一秒数码管减一，当减到5时，四路的黄灯开始闪烁，数码管同时从5开始减一，减到0时，南北方向禁行，东西方向通行，同时数码管从60显示，每隔一秒数码管减一，当减到5时，四路的黄灯开始闪烁，数码管同时从5开始减一，减到0时，返回初始状态，再没有外部中断的情况下如此循环下去。
图12 四个方向禁行硬件仿真图K1为外部中断按钮，当按下K1时，数码管不再显示数，黄灯闪烁五秒后，四路灯都为红色。
当按下复位开关后，返回到初始状态。
图13 南北通行东西禁行硬件仿真图K2为外部中断按钮，当按下K2时，数码管不再显示数，黄灯闪烁五秒后，南北方向保持通行，东西方向保持禁行。
当按下复位开关后，返回到初始状态。
图14 南北禁行东西通行硬件仿真图K3为外部中断按钮，当按下K3时，数码管不再显示数，黄灯闪烁五秒后南北方向保持禁行，东西方向保持通行。
当按下复位开关后，返回到初始状态。
图15 延长四个方向通行时间的硬件仿真图K4为外部中断按钮，当按下K4时，南北东西方向的通行时间均延长至120S。
当按下复位开关后，返回到初始状态四、结束语通过本次设计，我受益匪浅。
