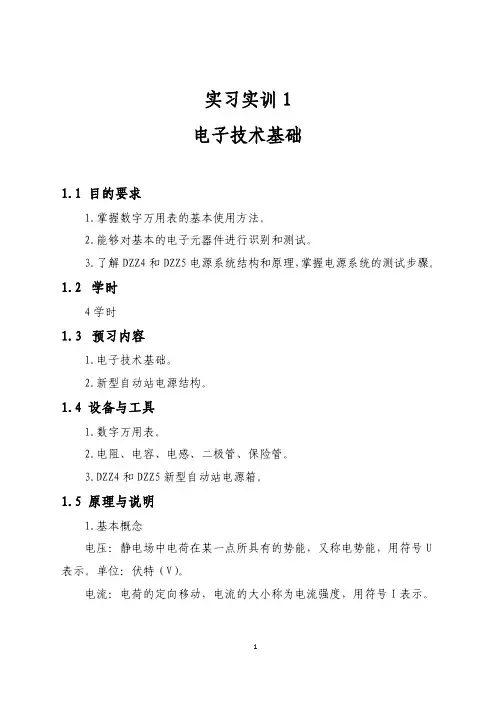

新型自动气象站实习实训(修改)
实习实训1电子技术基础1.1 目的要求1.掌握数字万用表的基本使用方法。
2.能够对基本的电子元器件进行识别和测试。
3.了解DZZ4和DZZ5电源系统结构和原理，掌握电源系统的测试步骤。
1.2学时4学时1.3预习内容1.电子技术基础。
2.新型自动站电源结构。
1.4 设备与工具1.数字万用表。
2.电阻、电容、电感、二极管、保险管。
3.DZZ4和DZZ5新型自动站电源箱。
1.5 原理与说明1.基本概念电压：静电场中电荷在某一点所具有的势能，又称电势能，用符号U 表示。
单位：伏特（V）。
电流：电荷的定向移动，电流的大小称为电流强度，用符号I表示。
单位：安培（A)。
电阻：导体对电流的阻碍作用就叫该导体的电阻，用符号R表示。
单位：欧姆（Ω）电功率：描述电做功快慢的物理量，也称为单位时间内电能所做的功。
W=P*t（电功），P=U*I（电功率）电流、电压、电阻的关系：U=R*I I=U/R R=U/I2.数字万用表是一种数字化新型测量仪表，输入阻抗高、测量对象和量程宽、读数显示准确直观。
数字万用表可以测量交、直流电压、电流、电阻图1.1 UT51型数字万用表等，有的还能测量电容、电感、晶体管参数、频率、温度等。
图1.1为UT51型数字万用表外形，面板上部为液晶显示屏，显示屏左下方设有整机电源开关（POWER），按下为“开”，再按一下使其弹起为“关”。
面板中央为测量选择开关，使用时，转动旋钮至适当挡位即可。
面板下部有4个插孔，分别是公共端插孔“COM”；测量电压、电阻和二极管插孔“VΩ”；测量较低电流插孔“A”；测量较高电流插孔“10A”。
使用时，将黑表笔插入“COM”插孔，红表笔插入相应插孔。
3.DZZ4型自动气象站电源供电采用交流供电系统，如图1.2所示，主要由空气开关、开关电源、防雷组件、蓄电池和充电保护模块等组成。
供电单元的输入为 AC220V。
供电单元的输出有两组，均为 DC12V，分别给主采集箱和各分采集箱进行供电。
DZZ4自动气象站结构与原理[谷风详析]
![DZZ4自动气象站结构与原理[谷风详析]](https://img.taocdn.com/s3/m/bd2017712af90242a895e58e.png)
DZZ4自动气象站结构组成
DZZ4自动气象站设备外观及结构图
DZZ4自动气象站功能结构
气象要素变换 传感器
数据采集器系统
数据采集
数据存储
利用了包括： 机电转换、光电 转换、压电转
换、电-磁转换、 材料特性变化等 各种转换，把气 象要素转变为可 以进行仪器处理
结构原理—风速传感器
ZQZ-TF型风速传感器
V=0.1f
42
结构原理—风传感器接线图
ZQZ-TF型测风传感器
白
风向信号D0
红
风向信号D1
12 芯 插 头
紫 棕 橙 淡蓝 黄
风向信号D2 风向信号D3 风向信号D4 风向信号D5 风向信号D6
(空)
蓝
风速信号WS
绿
风速电源+5V
灰
风向电源+5V
黑
地
气压：DYC1气压计 能见度：HY-35（HW-N1）能见度 称重降水：DSC1称重雨量传感器 雪深：DSS1雪深传感器 天气现象传感器 云观测传感器
结构原理—温度传感器
WUSH-TW100温度传感器
精度： 0.05℃
WUSH-TW100是高精度铂电阻温度传 感器，等级为IEC60751 AAA，测量范 围(-50～+60)℃。传感器采用不锈钢铠 装，防护级别达到IP67。该传感器具有 极佳的可互换性和长期稳定性，广泛应 用于气象、水文和环保等部门。
它基于现代总线技术和嵌入式系统技术构建，由硬件和 软件两大部分组成。
硬件包括采集器（1个主采集器和若干个分采集器）、外 部总线、传感器、外围设备四部分。
软件包括嵌入式软件、业务软件两部分。
华云公司六要素区域自动站通信模块、中心站参数配置和常见故障处理
华云公司六要素区域自动站通信模块、中心站参数配置和常见故障处理摘要：通过安装华云六要素区域自动站（2022年骨干站升级改造），介绍了该自动站通信模块及中心站的参数配置，以及调试过程中遇到一些故障和解决办法，对从事气象装备安装及维护的保障人员提供借鉴。
关键词：华云六要素区域自动站; 通信模块及中心站的参数配置;故障处理截止目前，博州地区共建59个六要素区域自动站。
通过骨干站的改造项目，今年将对8个2要素站进行升级，升级为六要素。
这些区域站的建成，增强了本地中小尺度天气监测和临近预报的预警能力。
在灾害性、关键性、转折性天气的服务中发挥了重要作用。
为防灾减灾、保障人民群众生命财产安全提供了有力的支撑。
本文对华云六要素区域自动站通信模块及中心站的参数配置及调试过程中遇到的问题进行了总结。
1华云六要素区域自动站通信模块设置博州地区通信模块采用的是北京华云通达通信技术有限公司生产的多通道数据传输路由器。
打开多通道数据传输路由器调试软件，打开链接，链接成功后点串口设置，设置完串口后，进行主中心站参数、通道参数、辅助中心站参数、区站号、外设信息、工作模式设置。
以博州塔布勒村六要素站为例。
主中心参数设置：中心服务器IP地址是224.62.232.65（区局中心站）、中心服务器端口号为4999、协议类型为TCP;通道参数设置：数据链路是GPRS链路、协议模式为TG(04)+透明；辅助中心站参数设置：IP地址是118.115.121.6（备用数据中心站地址）、端口号为4999、数据启用；区站号设置：区站号Y2140、身份识码默认；外设信息设置：厂家是HUAYUAN、类型是S02；工作模式设置：协议模式为用户模式、其它为默认。
全部设置成功后，点断开链接。
关闭参数设置页面。
然后打开华云通达公司提供的数据传输系统平台，点多通道路由信息管理下拉菜单的站点信息里面的在线站点查询，如有此站点说明已经正常连接了。
2华云六要素区域自动站中心站参数设置中心站平台是无锡开发的地面气象观测监控管理平台SMOS。
HY321温雨站版本使用与维护手册
HY321双要素采集器使用与维护手册（修订日期：2012年08月09日）若本手册内容变动, 恕不另行通知.(C) 2000～2006 中国华云技术开发公司版权所有(C) 2000～2006 Copyright China National HUAYUN Technology Development Corporation目录第1 章总体功能概述................................................................................错误!未定义书签。
1.1系统体系结构................................................................................错误!未定义书签。
1.2数据采集部分................................................................................错误!未定义书签。
1.3采集器支持的通信接口................................................................错误!未定义书签。
第2 章硬件技术指标................................................................................错误!未定义书签。
2.1各元件位置示意图........................................................................错误!未定义书签。
2.2系统硬件技术指标........................................................................错误!未定义书签。
浅谈新建四要素区域自动站安装与调试19
浅谈新建四要素区域自动站安装与调试摘要：根据气象现代化发展要求，部分县级台站向华云升达公司采购一批型号为CAWS600四要素区域自动站，采集器型号为QML201-C、通讯模块型号为TG04。
与以往区域自动站相比，通讯模块由宏电模块更换为通讯服务器TG04，采集器内核版本也从GXM4_T1.adc更新为BJC_TG04.adc。
该类型站点目前需要通过串口调试工具设置通讯参数，部分县级台站在设备安装和调试过程中遇到许多问题。
笔者详细介绍新建四要素自动站工作原理，并就安装和调试过程中可能遇到的问题作进一步探讨。
关键词：四要素区域自动站安装调试 CAWS600 TG041工作原理CAWS600型系列自动气象站分为四大部分：采集系统，传感器系统，通讯系统和供电系统。
本文介绍CAWS600自动气象站观测的气象要素有四个要素：风向、风速、温度、雨量。
工作原理为：首先传感器将观测的要素转化为模拟或数字信号，采集器负责将接入传感器信号收集处理为观测要素数据，按照规范编码然后存储，通讯模块每间隔一定时间将采集器数据读取出来，通过GPRS网络传输到分中心站，分中心站收、解码然后入库，即可形成数据库供用户调用。
四线制电阻接线示意图（图2）2.2雨量传感器技术指标：承水口径：?200mm；环境温度：0~+60℃；分辨率：0.1mm；测量范围：0-4mm/min；允许误差：±4%。
工作原理：雨水由承水口汇集进入上翻斗，使降水强度近似大降水强度，然后进入计量翻斗计量，雨水由计量翻斗倒入计数翻斗，计数翻斗翻转一次，则干簧管开关闭合一次，输出一个脉冲信号，计为一个0.1mm降水量。
2.3风速传感器测量范围：0~60m/s；分辨率：0.05m/s；启动风速：<=0.3m/s；精度：±0.3m/s；抗风强度：75m/s；工作电源：12V；传感器输出0~1221Hz方波。
工作原理：风速传感器感应元件为三杯式旋转架，信号变换电路为霍尔开关电路。
DZZ5型自动气象站原理与故障排除分析
DZZ5型自动气象站原理与故障排除分析作者：代华龙来源：《中国科技纵横》2016年第16期【摘要】华云公司生产的DZZ5（CAWS3000）新型自动气象站是依据中国气象局监测网络司《第二代自动气象站功能规格需求书》要求，按照统一标准、统一功能、统一结构、统一方法、统一规范的设计思路，设计出的一种高精度、高稳定、易维护、低功耗、易扩展和具有实时远程监控功能的新型自动气象观测系统。
可以满足现有气象观测站的气候观测、天气观测和区域观测业务的需要。
当前部分气象台站已经装备。
本文简单介绍了该系统结构和原理及二例故障排除方法。
【关键词】自动气象站结构原理故障排除1 系统结构1.1 DZZ5设计特点（1）标准统一；（2）主采集系统采用ARM9嵌入式系统；（3）主采集器采用linux 操作系统管理，支持多进程；（4）支持多串口、多种通讯方式、支持Web Server访问功能；（5）总线式结构；（6）数据质量控制；（7）主、分多采集器结构方式；（8）各观测要素扩展方便、灵活；（9）采样速率提高。
1.2 DZZ5系统结构如图1所示，DZZ5型自动气象站由主采集器（ARM9）、气候分采集器、辐射分采集器、地温分采集器和土壤水分分采集器构成系统。
相互之间采用CAN总线进行数据通讯。
分采集器采用ARM7架构的32位微处理器或单片机系统。
分采集器一般只完成相关的数据测量采集，并传送给主采集器。
主采集器系统与终端计算机采用长线进行串口数据通讯。
整个系统的供电由交流电转+12VDC作为主电源，配蓄电池作为后备电源。
2 原理简介随着气象要素值的变化，自动气象站各传感器的感应元件输出的电量产生变化，这种变化量被各主、分数据采集器所采集，经过线性化和定量化处理，实现工程量到要素量的转换，再对数据进行筛选，得出各个气象要素值，按一定的格式存储在采集器中，同时可根据需要实时上传。
目前，气象台站观测的项目主要有温湿度、地温、雨量、风向风速、能见度蒸发、辐射等。
沉降观测点布置示意图全
技1-11 之马矢奏春创作沉降观测点安插示意图工程名称：河南工程学院教工周转住房1#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图164 325 7施工单位：河南六建建筑集团有限公司（章）制图者：年月日技1-11沉降观测点安插示意图工程名称：河南工程学院教工周转住房2#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-111 123 456 78沉降观测点安插示意图工程名称：河南工程学院教工周转住房3#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者：1 23 4567年月日技1-11沉降观测点安插示意图工程名称：河南工程学院教工周转住房4#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-111 23 4567沉降观测点安插示意图工程名称：河南工程学院教工周转住房5#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者：1 234567年月日技1-11沉降观测点安插示意图工程名称：河南工程学院教工周转住房6#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-111 234沉降观测点安插示意图工程名称：河南工程学院教工周转住房7#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者：1234567年月日技1-11沉降观测点安插示意图工程名称：河南工程学院教工周转住房8#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-111 234沉降观测点安插示意图工程名称：河南工程学院教工周转住房9#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者：12 3456年月日技1-11沉降观测点安插示意图工程名称：河南工程学院教工周转住房10#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日技1-111 23456 7沉降观测点安插示意图工程名称：河南工程学院教工周转住房23#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者：1234年月日技1-11沉降观测点安插示意图工程名称：河南工程学院教工周转住房25#楼沉降观测点及水准基点平面安插示意图沉降观测点标记示意图施工单位：河南六建建筑集团有限公司 （章） 制图者： 年 月 日1 234。
区域自动气象观测站维护与管理
② 区域站运行 一段 时间后 首 先拨 打该站 的
ＳＭ 卡号 （ Ｉ 即通信 卡）检查 。如 电话提示 为正 常
振铃 音 ，排除 Ｇ Ｒ Ｐ Ｓ信号弱 原 因后 （ 现场 可用手
机信 号强 弱来 判断 ） ，应 检查各 连接 线是 否有误 。
护与 管理 。加强 同气象 信 息员 的联 系 沟通 ，最好
让他们 现 场参 与维 护 ，如 雨量 汇集 漏 斗堵 塞 等简 单 的故 障 可 电话 通 知他 们 处理 。 （ ）仪 器 安装 场地 最 好用 一定 高度 的围栏 保 ２
号 ，如某 些 区域站 通信 天线 丢失 或 太 阳能 电池板 丢失 均造 成整 机无 信号 。
如某 站点投 入运 行不久 即无 数据上 传 ，检查连 接 线 时 发现 初 装 时太 阳能 板 与 蓄 电池 的 连 接 线 漏 接 ，蓄电 池原有 电量使 用后 无法充 电 ，使 蓄 电池 亏 电造成 电源故 障影 响数据 上传 ， 正常连 接线后 ， 恢复 正常 。 排除 以上 问题 ， 温湿设 备正 常 ， 若 且 优 先检 查 电源电池 。安 康 区域 站普遍 采用太 阳 能蓄 电池供 电 ，通过 充 电控 制 器对蓄 电池充 电 ，正 常
陕 西
文 章 编 号 ：１ ０ — ３ ４ （ ０ ０ ３ ０ ３ － ２ ０ ６ ４ ５ ２ １ ）０ － ０ ６ ０
气
象
区域 自动 气象 观测 站维 护与 管 理
周 宗满 ，周 义 兵
（ 康 市气象局 ，陕西安 康 安
中 图 分 类 号 ：Ｐ １ ４４ 文 献 标识 码 ：Ｂ
① 初 装 机 时 安 康 区 域 站 普 遍 采 用 移 动 ＧＰ Ｓ通 信 ，站 点应 选择 安装在 移 动手机 信 号强 Ｒ 的地点 。首先应 再 次检查所 有设备 连 接线 、电源
HY-WP1A型天气现象视频智能观测仪说明书
i目 录第一章 系统概述 (9)1. 概述 (9)2. 整体结构 (9)2.1 图像采集单元 (9)2.2 图像处理单元 (9)2.3 通信单元 (9)2.4 供电单元 (11)2.5 附件 (11)3. 技术指标 (11)第二章 系统组成 (13)1. 图像采集单元 (13)1.1 鱼眼高清摄像机HY-VC1A (14)1.2 长焦高清摄像机HY-VC2A (14)1.3 短焦高清摄像机HY-VC3A (15)1.4 技术指标 (15)2. 图像处理单元 (16)2.1 HY-MC1A 型主控制器 (16)3. 通信单元 (17)3.1 交换机 (18)3.2 串口通信方式及其通信设备 (18)3.3 光纤通信方式及其通信设备 (20)4. 供电单元 (21)4.1 电源控制器 (21)4.2 电源避雷器 (22)4.3 空气开关 (22)4.4 保险管 (23)第三章 安装指南 (24)1. 整体布局 (24)2. 整体结构 (27)3. 目标物布局 (28)4. 预制基础 (29)5. 高度与距离要求 (31)6. 安装步骤 (32)6.1 安装前准备工作 (32)6.2 观测场线路布设（可并行操作） (33)6.3 主立杆拼装 (34)6.4 目标物组装（可并行操作） (35)6.5 竖起立杆 (35)6.6 设备上电 (35)6.7 室外系统调试 (36)ii 6.8 室内布线与调试 (36)6.9 安装后收尾工作 (37)7. 观测目标物 (38)7.1 概述 (38)7.2 目标物组装 (39)7.3 部署要求 (42)第四章 参数设置 (46)1. 摄像机的参数设置 (46)1.1 鱼眼高清摄像机参数设置 (46)1.2 长焦高清摄像机参数设置 (52)1.3 短焦高清摄像机参数设置 (58)2. 主控内置软件功能与设置 (65)2.1 功能 (65)2.2 参数设置 (66)第五章 常见问题 (75)1. 忘记主控IP 怎么办？ (75)2. 为什么初始状态下摄像机的默认IP 都是一样的？该如何修改？ (76)3. 摄像头拍摄的图片不清晰，该如何调整？ (76)第六章 日常维护 (79)附录 上传数据文件 (80)1. 天气现象视频智能观测视频文件 (80)2. 天气现象视频智能观测图片文件 (81)3. 天气现象视频智能观测仪数据文件 (81)3.1 天气现象视频智能观测分钟数据文件 (81)3.2 天气现象视频智能观测状态信息文件 (84)4. 天气现象视频智能观测仪输出数据格式 (85)4.1 数据传输 (85)4.2 数据格式 (86)附件一HY-WP1A 型天气现象视频智能观测仪接线图 (95)附件二 服务与技术支持 (96)附件三 使用年限及报废处理 (97)版本说明 (98)第一章系统概述1. 概述HY-WP1A型天气现象视频智能观测仪是华云升达公司研发的一款通过图像识别技术进行天气现象自动观测的气象仪器。
气象观测站网络布局与建设规划
气象观测站网络布局与建设规划气象观测站作为收集和监测气象数据的重要基础设施，对于气象预报、气候研究、防灾减灾以及社会经济发展等方面都具有至关重要的意义。
科学合理的气象观测站网络布局与建设规划，能够有效提高气象观测的精度和覆盖面，为气象服务提供更加准确和及时的数据支持。
一、气象观测站网络布局的现状与问题当前，我国的气象观测站网络已经取得了显著的成就，但仍存在一些不足之处。
在布局方面，部分地区的观测站点分布较为稀疏，导致气象数据的空间代表性不足。
特别是在一些地形复杂、气候多样的山区和偏远地区，观测站点的覆盖存在较大的空白。
此外，不同类型的气象观测站之间的协同配合不够紧密，数据整合和共享存在一定的障碍，影响了气象信息的综合分析和应用。
在设备和技术方面，一些老旧的观测站设备老化、精度降低，难以满足日益提高的气象观测要求。
同时，随着气象科学的发展，新的观测技术和手段不断涌现，但在观测站网络中的应用和推广还相对滞后，制约了气象观测能力的提升。
二、气象观测站网络布局的原则和目标（一）布局原则1、科学性原则根据气象学原理和气候规律，结合地形、地貌、植被等自然地理条件，合理确定观测站点的位置和密度，确保观测数据能够准确反映区域的气象特征。
2、均匀性原则在一定的区域范围内，尽量使观测站点分布均匀，避免出现观测空白区域，以提高气象数据的空间代表性。
3、重点性原则对于气象灾害频发、气候敏感、经济社会发展重要的区域，应适当加密观测站点，提高气象监测的精度和时效性。
4、协同性原则注重不同类型气象观测站之间的协同配合，实现地面观测、高空观测、雷达观测等多种观测手段的有机结合，提高气象观测的综合能力。
（二）布局目标1、提高气象观测的精度和准确性通过优化观测站网络布局，采用先进的观测设备和技术，减少观测误差，提高气象数据的质量。
2、增强气象监测的覆盖范围特别是加强对山区、海洋、荒漠等偏远和特殊区域的气象监测，实现气象观测的全域覆盖。
DSJ1超声波雪深观测仪的安装及维护
第３期㊀气象水文海洋仪器㊀㊀N o ．３２０２０年９月㊀M e t e o r o l o g i c a l ,H y d r o l o gi c a l a n d M a r i n e I n s t r u m e n t s ㊀㊀S e p．２０２０收稿日期:２０１９Ｇ０７Ｇ２６．作者简介:肖路(１９８１),男,硕士,工程师．主要从事地面气象自动化观测设备的维护保障工作．D S J １超声波雪深观测仪的安装及维护肖㊀路１,袁乙木１,曾㊀凡２,罗宇昂１(１．四川省气象探测数据中心,成都６１００７２;２．达州市气象局,达州６３５７１１)摘㊀要:D S J １型超声波雪深观测仪利用超声波原理测量积雪深度,与人工测量相比,有更好的及时性㊁准确性和精确度,能够为气象防灾减灾,气象公共服务和气候变化研究等方面提供重要的数据资料.文章简要介绍了D S J １型超声波雪深观测仪的安装调试和维护方法,为相关业务人员安装使用设备提供了有力技术支撑.关键词:D S J １;超声波;安装调试;命令;维护中图分类号:T N ３０２㊀㊀文献标志码:A㊀㊀文章编号:１００６Ｇ００９X (２０２０)０３Ｇ０１１９Ｇ０２I n s t a l l a t i o n a n dm a i n t e n a n c e o f D S J １u l t r a s o n i c s n o wd e pt h o b s e r v a t i o n i n s t r u m e n t X i a oL u １,Y u a nY i m u １,Z e n g F a n ２,L u oY u a n g１(１．S i c h u a nM e t e o r o l o g i c a lO b s e r v a t i o nD a t aC e n t e r ,C h e n g d u ６１００７２;２．D a z h o uM e t e o r o l o gi c a lB u r e a u ,D a z h o u ６３５７１１)A b s t r a c t :D S J １u l t r a s o n i c s n o wd e p t h o b s e r v a t i o n i n s t r u m e n t u s e s u l t r a s o n i c p r i n c i pl e t om e a s u r e s n o w d e p t h ．C o m p a r e dw i t hm a n u a lm e a s u r e m e n t ,i t h a s b e t t e r t i m e l i n e s s a n d a c c u r a c y ,p r o v i d i n g i m po r t a n t d a t af o rm e t e o r o l o g i c a ld i s a s t e r p r e v e n t i o na n d m i t i g a t i o n ,m e t e o r o l o gi c a l p u b l i cs e r v i c ea n dc l i m a t e c h a n g e r e s e a r c h ．T h i s p a p e r b r i e f l y i n t r o d u c e s t h e i n s t a l l a t i o n ,d e b u g g i n g a n dm a i n t e n a n c em e t h o d s o f D S J １u l t r a s o n i c s n o wd e p t h o b s e r v a t i o n i n s t r u m e n t ,w h i c h c o u l d p r o v i d e a s t r o n g t e c h n i c a l s u p po r t f o r r e l e v a n t o p e r a t o r s t o i n s t a l l a n du s e t h e e q u i pm e n t ．K e y wo r d s :D S J １;u l t r a s o n i c ;i n s t a l l a t i o na n dd e b u g g i n g ;c o m m a n d ;m a i n t e n a n c e ０㊀引言雪深是指从积雪表面到地面的垂直深度,以厘米为单位,取整数[１].人工观测雪深一般使用量雪尺进行测量,这种方式费时费力,而且准确性不高.随着气象科技的不断发展,越来越多的地面气象要素的观测工作实现了自动化,包括能见度㊁降水现象㊁日照㊁雪深等.雪深观测的自动化,不仅减少了人力,还提高了观测数据的准确性和及时性,能够为当地的气象防灾减灾工作提供更好的服务.D S J １型超声波雪深观测仪(以下简称雪深观测仪),利用超声波原理,通过测量超声波脉冲发射和返回的时间间隔计算出从传感器探头到目标的距离.雪深观测仪可以作为观测设备单独使用,也可以接入到自动站系统中.文章讨论了雪深观测仪接入到华云D Z Z ５型自动气象站的安装调试方法[２].１㊀D S J １型超声波雪深观测仪的结构组成与安装１．１㊀D S J １型超声波雪深观测仪的结构组成D S J １型超声波雪深观测仪由超声波传感器㊁数据采集器㊁供电系统㊁温度传感器和外围设备５个部分组成.雪深观测仪接入华云H Y ３０００型采集器,通过地面综合观测业务软件(I S O S )显示雪深数据.气象水文海洋仪器S e p．２０２０１．２㊀D S J１型超声波雪深观测仪的安装雪深观测仪安装在观测场的西北角,尽可能避开风口,并固定在一个牢固㊁耐低温的混凝土基座上,传感器探头到基准面的垂直距离为１．５~２m,可根据当地雪深的实际情况进行高度调整.基本面的大小为以超声波探头正下方为中心的边长为０．９m的正方形,基准面区域内的地面平整,并与观测场地面齐平.超声波传感器测距探头安装在西边,测量路径上无任何遮挡.测距探头距基准面的垂直高度不超过２m,探头离目标物越远,误差越大,数据就越不准确.超声波传感器固定在连接件上,连接件安装在支架中,同时连接件需要调整为水平状态.温度传感器(P T１００)安装在温度防辐射罩中,防辐射罩固定在横臂上,安装在东边,高度为１．５m左右.D S J１型超声波雪深观测仪使用采集器H Y１１０２对数据进行采集和处理,超声波传感器接入采集器的雪深通道,温度传感器接入C H１通道,３芯信号线通过H Y１１０２中的R SＧ２３２通道与H Y３０００采集器的R SＧ２３２Ｇ３通道相连接.超声波传感器和H Y１１０２数据采集器的供电均为D C１２V,由D Z Z５自动气象站的供电系统供电.２㊀D S J１型超声波雪深观测仪的调试在雪深观测仪安装完成后,需要对设备进行调试,才能输出正确的雪深数据.通过控制命令,利用H Y１１０２数据采集上的DE B U G端口对采集器进行设置,同时通过I S O S软件中的维护终端或串口调试助手对H Y３０００采集器进行设置.２．１㊀雪深观测仪基准点设置使用数据线连接H Y１１０２采集器的D E B U G 端口和笔记本电脑的C O M口,在串口调试助手中设置采集器的参数,输入命令 S E T S D B A S E! ,返回 S n o w D e p t h V a l u eU a r t０＝０U a r t１＝１９９０U a r t ２＝０U a r t３＝０ ,表示传感器现在的高度为１９９０m m,雪深数据以初始高度为基准计算.基准点设置完成后,使用校准模拟块模拟５c m㊁１０c m㊁２０c m㊁３０c m㊁４０c m㊁５０c m积雪深度,每个高度反复校准几次,使用命令 GM S D 读取雪深数据,查看误差.２．２㊀H Y３０００数据采集器的设置通过I S O S软件中的维护终端或者是串口调试助手,对H Y３０００型采集器进行设置.为了正常读取雪深数据,需要将H Y３０００型采集器的底层程序升级到V２．２８版本,利用C F卡对设备进行升级,并通过命令V E R S I O N查看版本是否升级成功.自动气象站设备工作后,在I S O S软件中会发现能见度㊁气压㊁雪深的数据均异常,原因是升级采集器的底层程序会使所有参数恢复出厂设置,因此接入H Y３０００采集器的能见度㊁气压㊁雪深都需要重新设置参数.更改能见度的参数命令为 V I S I T Y P E０ (０表示接入的是V a i s a l aP W D系列,波特率为９６００７E１),更改气压传感器参数的命令为 A I R P T Y P E４ (４表示波特率为９６００８N１),更改雪深观测仪的参数为 S N O WM O D E０ ,通过命令S E N S T查看能见度㊁气压㊁雪深的通道是否打开,如果雪深通道未打开,输入命令 S E N S TS D１ 打开雪深通道(要输入命令 Q C P SV I/// ,将能见度的范围值都设置为无).上述命令设置完成后,还需要通过命令修改雪深的输出单位,将由 m m 转为 c m ,并四舍五入取整数输出,命令为 M O D I F YS D０１００．１０ .以上调试步骤完成后,就可以在I S O S软件中挂接雪深项目,得到当前的雪深数据.３㊀D S J１型超声波雪深观测仪的维护启用雪深观测仪前,应清理基准面上的杂物,平整基准面,检查传感器测距探头是否有异物遮挡,数据连接是否正常,检查供电㊁接地等情况;设备使用期间,保持基准面干净平整,保持测距探头干净无异物,在有积雪的情况下,判断分析雪深数据是否正常;长时间不使用的情况下,应断开电源线和数据线,并使用保护罩保护测距探头.４㊀结束语文章简要介绍了D S J１型超声波雪深观测仪的安装调试方法,台站人员可以根据这些方法,独立安装调试雪深观测仪,同时在安装过程中提高动手能力,加深对设备各部分线路的了解,提高设备保障维护的能力,在设备出现故障时,能及时有效地处理问题,恢复设备正常运行.参考文献:[１]中国气象局．地面气象观测规范[M]．北京．气象出版社,２００３．[２]梁延伟,梁海河,王柏林．超声波传感器雪深测量与人工观测对比实验分析[J]．气象科技,２０１２,２(５):１９８Ｇ２０２．０２１。
华云四要素区域站CAWS600—RT采集器软件升级及故障维修分析
华云四要素区域站CAWS600—RT采集器软件升级及故障维修分析通过对一次CAWS600-RT区域自动气象站的升级过程发现的问题进行分析解决，针对升级过程中出现的实际问题提出解决办法并指出采集器升级过程中需要注意的地方.本文根据这次采集器升级出现的具体问题进行了简要分析.并针对几种常见的区域自动站故障提出分析解决的方法并总结区域自动站的维护维修经验，以供广大技术保障人员进行参考。
CAWS600系列型自动气象站自投入运行以来，经常会出现一些故障，特别是在连续降水过程中，这些故障的发生直接影响到公共气象服务的质量。
因此，对这些自动气象站常见故障的判断与排除以及软件升级更新是业务技术保障人员应该掌握的知识标签：区域站；采集器；升级；故障分析2009年，全省气象部门建设了206套华云CAWS600RT型四要素区域站。
由于发送的数据格式与2007年安装的区域站不一致，从而在数据转换中造成雨量数据跳变，且该设备不能形成1分钟风数据。
因此需要对该设备采集器程序进行升级。
省局在举办了自动站升级培训班近年来，信阳市开始对安装的CAWS600-RT区域自动气象站陆续开始进行升级。
一、软件升级出现的问题和解决的办法在升级过程中，首先根据省局下发的华云四要素区域站CAWS600-RT采集器软件升级说明对一个县局的自动站进行试验升级，升级过程中，发现一些具体细节非常需要注意，在下载新程序之前需要关闭采集器开关，选择好对应的程序文件，然后打开采集器开关，点击下载程序，这个时候下载程序开始，然而就在这个下载过程中，我们遇到了很多非正常情况，最常见的情况就是下载进度到中间一个程度后无法继续下载了，经过多次测试发现，打开电源和点击开始下载之间的时间间隔需要控制的非常好才行，一旦间隔时间稍长就会出现类似问题，经过测算，间隔时间三秒以内成功率很高，基本每次都可以成功下载到100%，所以经过第一次升级后，市局有针对性的对其他升级工作人员进行了提示，提高了一次性升级成功率。
华云天仪一DHSH1型称重式降水传感器台站安装
华云天仪－ Ｈ Ｈ 型称重式降水传感器 Ｄ Ｓ １ 台站安装
丁 宗 强
（ 化 市 北林 区 气 象局 ， 龙 江 绥 化 １２ ０ ） 绥 黑 ５０ ０
１ 地 基
数据 线 、 电源线 、 地线是厂 家根 据各 台站 观测场 实
按 照说 明书 的要 求 ， 打好 仪器安装地 基 。 安装 防 际情况 和仪器安放位 置 的不 同 ， 各站上报 配发 ， 果 在 按 如 风圈与基 座时 ， 使用 的膨胀 螺栓必须垂 直地面安 装 。 并 数据 线 、 电源线 、 地线 在没有 收到 的情 况下 ， 器组件 仪 且安装 时应 注意钻 孔大小 ，以免 出现膨 胀螺栓 不紧 的 安装 时应 考虑先做相 应长度 的引线 。在数据 线 、电源 情 况 ． 响仪器 以后 的稳定性 。 影 如果 已经收到 仪器 的情 线 、 地线 收到后通过 引线把各线 带到相应位 置 ， 以免 出 况下再 打地基 ，可 把膨胀螺 栓确定好位 置预埋 在地基 现重 复拆 卸安装 的问题 。 中． 这样 能够准确定 位各个 螺栓 的位 置 ， 要注 意仪器 ３ 线 路 连 接 但 基座水平 问题 。 防风 圈与基 座要独立 安装 ， 座应在 防 基 口处在 观测场观测 通道一侧 。
开 采 集 器 ．在 测 报 业 务 软 件 中 调 整 台 站 参 数 和 定 时 编
报 参数 ， 后将 ５ｍ 清水慢 慢匀速 倒入 收集容器 中 ， 降水 和华云天仪一 Ｈ Ｈ１ 然 ｍ Ｄ Ｓ 型称重式 降水传 感器 。 数值 出现有一定 的滞后性 ， 实测 一般在 １ ｎ内能 出 ５ｍｉ
步 开发处 理 ， 多要 素 叠加 ， 如 多信息 同屏显 示 ， 与地 理信 息
网 页上 图形 绘 制 的各种 算 法具 体 是通 过 ＪｖＳ ｒ ｔ ａ ａｃｉ 语 系 统 ＧＩ ｐ Ｓ的融 和等 ， 气 象 分析 提 供 更 加详 实 、 观 的信 为 直
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
观测与网络处2017.5.11
一、整体布局图
1.普通四-六要素区域站采用8m*4m布局
2.骨干区域站采用10m*6m布局
图1.普通四-六要素区域气象站安装效果图。主机箱及太阳能板都安装在主采立杆上。
围栏要求
1.对于安装在野外，设备存在安全隐患的站点，安装1.5米高围栏
2.对于安装在院内，设备存在安全隐患的站点，安装0.5米高围栏
图13
图14
4、如图15在支臂10#槽钢的底部插入力臂，拆掉下面单侧的立杆压紧板安装到对侧，就可以将底杆放倒。为了安装其它部件方便，用棘轮葫芦的一端钩住力臂，另一端钩住底杆上面的吊环螺钉处，使底杆顶部向下倾斜便于安装其它部件。
图15
5、 采用9个M10x20的内六角螺钉固定底杆与中杆如图16，配弹垫、平垫。
图10
三、风杆安装
1、如图11拆掉盖板，两处转轴，转轴固定，（使用专用的紧固转轴工具），下固定轴，和两处单侧立杆压紧板，保留两处另一侧立杆压紧板。
图11
2、如图12，用8个M6x20十字沉头螺钉将四个轴垫固定在底杆上面，将M20x40吊环螺钉固定在底杆下面并用螺母固定。
图12
3、底杆安装首先要确定底杆安装方向，如图14距离底杆顶部250mm处有个φ35的孔在安装时确保此孔朝向南。如图13，底杆下面用调平架将底杆翘起来，用转轴穿过支臂10#槽钢，轴垫，底杆上面的安装孔，再用转轴固定将底杆固定住，如图14
图7
8、用四个调平螺钉调平，使水平尺的气泡前后左右居中.将φ50PVC走线管（配2个弯头）
如图8所示一端插入盖板内，一端通入电缆沟。
图8
之后进行一次浇筑，浇筑高度与地面基本持平，如图9，在没凝固之前通过调平横梁上的4个螺钉进行再次微调调平，直至水平泡居中。
图9
9、待凝固之后，拆除调平装置，进行二次浇筑，使地基高出地面100mm。安装好后如图10所示。
图1
2. 如图2所示，采用24个M12x30外六角螺钉固定支臂10#槽钢与角钢预埋件，以及角钢预埋件之间，配弹垫、平垫及螺母。
图2
3、 如图3采用4个M12x65的外六角螺钉，固定调平梁和支臂10#槽钢，配弹垫、平垫及螺母；先不要拧紧，待调平架装入后再拧紧。
图3
4、如图4，采用4个M16x200外六角螺钉、配4个螺母，固定在调平架上面。
图20
9、风横臂安装
如下图21所示，用3个M8x20的内六角螺钉，固定风横臂转接座与顶杆。注意直立后风横臂安装方向。
3.围栏推荐使用不生锈的白色或白蓝相间铁艺围栏
标牌要求：
制作2个标牌，一个写站点信息，一个写警示信息
尺寸为600mm×400mm，不锈钢或PVC 材质，金属板材腐蚀添漆工艺，烤漆或丝网印刷。
1.站点信息标牌
2.警示标牌
附:
华云无拉线风杆-安装示意
一、总体示意
新型风杆直立
无拉线风杆
无拉线风杆俯视图
局部放大图
二、地基浇筑及调平
地基尺寸：850x850x950 (单位：毫米）
1. 如图1所示，采用4个M16x35外六角螺钉固定基础槽钢连接轴与支臂10#槽钢，螺钉下垫垫片，该固定结构起到定位的作用；采用8个M12x60的外六角螺钉，固定立杆压紧板与两支臂10#槽钢，配弹垫、平垫及螺母；采用4个M12x30的外六角螺钉，固定机箱下安装板，机箱上安装板，配弹垫、平垫； 下固定轴、下固定轴螺母固定安装结构，对应支臂10#槽钢上是长圆孔。转轴，转轴固定，轴垫安装在支臂10#槽钢上面（使用专用的紧固转轴工具）。用18个M4x10十字盘头螺钉固定上盖板，下盖板，大盖板。图1所示的结构在加工厂装架和调平梁，保证基础槽钢连接轴的中心到地面的距离为60mm。
图5
6、如图6用4个M10x60外六角螺钉固定调平架和调平矩形管，配弹垫平垫，注意调平矩形管安装位置根据基坑现场的大小情况确定。
图6
7、如图7所示，把步骤6结构整体放入地面挖好的基坑中，注意放置方向，平整调平架接触范围土地平面，调整好调平架的位置后，用4个地钎与地面固定。
图16
6、采用9个M10x20的内六角螺钉固定中杆与顶杆（图17），配弹垫、平垫，注意顶杆安装方向，顶杆的顶部过线孔方向朝东图18）
图17
图18
7、避雷针安装
安装避雷尖、避雷杆、避雷头到绝缘棒（如下图19）
图19
8、如图20所示，把安装好上述的避雷组件与55卡子抱箍，用6个M8x60的内六角螺钉固定到顶杆、配弹垫平垫及螺母，用2个M12x60的内六角螺钉固定绝缘棒和避雷线，避雷针线穿过BLZ10m-02-JYB500绝缘棒和BLZ10m-03-JYB464 绝缘棒1，同样卡子抱箍76、卡子抱箍114固定到立杆上，均采用3个M8x60的内六角螺钉，配弹垫平垫及螺母。
