移动机器人原理与设计第二章运动机构
机器人机身及行走机构ppt课件
控制特点：
使机器人的重心 经常在接地的脚 掌上，一边不断 取得准静态平衡， 一边稳定的步行。
结构特点：
为了能变换方向 和上下台阶，一 定要具备多自由 度。
编辑版pppt
32
两足ห้องสมุดไป่ตู้行机器人图例：
主要构成：
1—框架 2—大腿 3—小腿 4—脚 5—肩 6—肘 7—手 8—液压缸
编辑版pppt
33
按行走机构的特点分：
对于无固定轨迹机器人，可分为轮式、履 带式和步行式等。前两者与地面连续接触， 后者与地面为间断接触。
编辑版pppt
22
3．固定轨道式机器人运动的实现：
机器人机身底座，安装在一个可移动 的拖板上，依靠丝杆螺母副的运动将 来自电机的旋转运动转化为直线运动。
编辑版pppt
23
4．车轮式行走机器人：
分类：
车轮式行走机器人通常有三轮、四轮、六 轮之分。它们或有驱动轮和自位轮，或有 驱动轮和转向机构，用来转弯。
适用范围：
最适合平地行走，不能跨越高度，不能爬 楼梯。
编辑版pppt
24
三轮行走机器人图例：
编辑版pppt
25
三轮行走机器人结构及驱动：
构成：三个车轮、转向叉、驱动装置等。
驱动方案：
编辑版pppt
18
回转与俯仰机身图例：
编辑版pppt
19
三、机器人行走机构
编辑版pppt
20
1．行走机构的构成：
机器人行走机构通常由驱动装置、传 动装置、位置检测装置、传感器、电 缆和管路等构成。
编辑版pppt
21
2．行走机构的分类：
按运行轨迹分：
分为固定轨迹式和无固定轨迹式两种。固 定轨迹式主要用于工业机器人
机器人控制原理
第二章机器人系统简介2.1 机器人的运动机构（执行机构）机器人的运动机构是机器人实现对象操作及移动自身功能的载体，可以大体分为操作手（包括臂和手）和移动机构两类。
对机器人的操作手而言，它应该象人的手臂那样，能把（抓持装工具的）手依次伸到预定的操作位置，并保持相应的姿态，完成给定的操作；或者能够以一定速度，沿预定空间曲线移动并保持手的姿态，并在运动过程中完成预定的操作。
移动机构应能将机器人移动到任意位置，并保持预定方位姿势。
为此，它应能实现前进、后退、各方向的转弯等基本移动功能。
在结构上它可以象人、兽、昆虫，具有二足、四足或六足的步行机构，也可以象车或坦克那样采用轮或履带结构2.1.1 机器人的臂结构机器人的臂通常采用关节——连杆链形结构，它由连杆和连杆间的关节组成。
关节，又称运动副，是两个构件组成相对运动的联接。
在关节的约束下，两连杆间只能有简单的相对运动。
机器人中常用的关节主要有两类：(1) 滑动关节(Prismatic joint): 与关节相连的两连杆只能沿滑动轴做直线位移运动，移动的距离是滑动关节的主要变量，滑动轴一般和杆的轴线重合或平行。
(2)转动关节(Revolute joint): 与关节相连的两连杆只能绕关节轴做相对旋转运动，其转动角度是关节的主要变量，转动轴的方向通常与轴线重合或垂直。
杆件和关节的构成方法大致可分为两种：(1) 杆件和手臂串联连接，开链机械手(2) 杆件和手臂串联连接，闭链机械手。
以操作对象为理想刚体为例，物体的位置和姿态各需要3 个独立变量来描述。
我们将确定物体在坐标系中位姿的独立坐标数目称为自由度（DOF（degree of freedom））。
而机器人的自由度是由有关节数和每个关节所具有的自由度数决定的（每个关节可以有一个或多个自由度，通常为1 个）。
机器人的自由度是独立的单独运动的数目，是表示机器人运动灵活性的尺度。
（由驱动器能产生主动动作的自由度称为主动自由度，不能产生驱动力的自由度称为被动自由度。
移动机器人运动学
运动的关键问题
腿式机构面临的问题:
①稳定性VS灵活性 ②步态 （2k-1）! 6足：11！=39916800 ③能量消耗 ④执行机构、自由度
6
Chp 2. 运动学
2.2 轮式移动机器人概况
轮子运动：设计空间 四种基本的轮子类型 轮子的几何特征（配置） 稳定性（最小数目：2） 机动性
给定机器人的几何特征及其轮子速度⇒机器人如 何运动？ 差分驱动机器人的运动：
车轮直径r，中心点p，轮距2l 给定：r，l，θ，φ1 ，φ2 （车轮转速） 全局坐标系中机器人的速度：
x ξI = y = f l, r, θ, φ1 , φ2 θ
ξI
= R(θ)−1 ξR ，考虑各车轮的贡献
26
Chp 2. 运动学
机器人的机动性
可操纵的总自由度：fM = fm + fs 注意：相同fM ，不等效的活动性
27
Chp 2. 运动学
2.5 移动机器人的工作空间
机动性fM ⇔控制自由度 工作空间可能超过fM 我们还关心：可能的路径和轨迹
28
Chp 2. 运动学
自由度
可容许的速度空间：机器人可以控制的机器人运动的独立 分量（独轮车的例子） 可微的自由度 differentiable degrees of freedom； DDOF
22
Chp 2. 运动学
活动性的程度
固定标准轮：C1f R θ ξI = 0
可操纵标准轮：C1s βs R θ ξI = 0
C1f = C (β ) 的零空间 1s s
第二章_移动机器人运动机构
三 稳定性 静平衡、动平衡。 静平衡：在机器人研究中，我们将不需要 依靠运动过程中产生的惯性力而实现的平 衡叫做静平衡。比如两轮自平衡机器人就 没办法实现静平衡。 动平衡：机器人运动过程中，如果重力、 惯性力、离心力等让机器人处于一个可持 续的稳定状态，我们将这种稳定状态为动 特别提示：腿越多的机器人，它的稳定性越好， 平衡状态。 当腿的数量超过6条之后，机器人在稳定性上就有
图2.2 两足的行走系统
第一节 腿式移动机器人
腿式机器人（足式机器人）顾名思义就是使用腿 系统作为主要行进方式的机器人。腿式运动以一 系列机器人和地面之间的点接触为特征。 优点：在粗糙地形上的自适应性和机动性 缺点：动力、控制和结构的复杂性 分类：单腿机器人 双腿机器人（双足）四腿机器 人（四足） 六腿机器人（六足）等 在研究腿式机器人的特征时，我们主要考虑以下 几个方面： 腿的数目（和地面接触点的数目） 腿的自由度 静态和动态稳定性
天然的优势。
如图 2.5 两轮自平衡小车，轮子向前滚 动，地面的摩擦力 f、支持力 N、重力 G、 惯性力 F 的合力让机器人保持向前倾斜一 个小角度的状态。当然这个过程轮子必须 在不断的加速，让 F惯性力保持不变。
图2.5 两轮自平衡小车受力示意图
四 步态规划
支持状态：腿处于支持状态时，腿的末端与地面 接触，支持机器人的部分重量，并且能够通过蹬 腿使机器人的重心移动。 转移状态：处于转移状态时，腿悬空，不和地面 接触，向前或向后摆动，为下一次迈步做准备。 步态：腿式机器人各条腿的支持状态与转移状态 随着时间变化的顺序集合。 周期步态：对于匀速前进的机器人，步态呈周期 性变化，我们将这种步态称之为周期步态。 实时步态：机器人能够根据传感器获取地面状况 和自身的姿态，进而产生实时的步态。我们将这 种步态称为随机步态或实时步态。
第二章工业机器人的机械设计基础
水平多关节机器人（ SCARA ）
l 结构特点 - 作业空间与占地面积比很大， 使用起来方便； - 沿升降方向刚性好，尤其适合 平面装配作业
SCARA-Selective Compliance Assembly Robot Arm
1978年由日本山梨大学牧野洋 教授首先提出
并联机器人 模拟器
定姿态达到的点所构成的体积空间。记作Wp (P)。
➢ 次工作空间：总工作空间中去掉灵活工作空间所余下的部分。记作Ws
(P)。
工作空间
工作空间的两个基本问题： 1、给出某一结构形式和结构参数的操作机以及关节变量的变化范围，求 工作空间。称为工作空间分析或工作空间正问题。 2、给出某一限定的工作空间，求操作机的结构形式、参数和关节变量的 变化范围。称工作空间的综合或工作空间逆问题。
等，医疗外科… 微动机构和微型机构：显微外科、细胞操作、误差补偿器. 加工设备：虚拟轴机床，很容易获得6轴联动，前两年研究
的较多，近年来，大家发现虚拟机床很难获得高的加工精 度，如天津大学的黄田教授等人进行了多年的研究，发现很 难超过20μ .
娱乐：《真实的谎言》中的拍摄施瓦辛格驾驶鹞式飞机，就 是在一个stewart平台上进行的.
主要内容
工业机器人常见构型 机器人基本概念与关键参数 机器人的运动学 机器人工作空间与轨迹规划 机器人静力学与动力学 机器人关键功能部件 机器人元器件与传动方式 机器人典型结构与运动 机器人设计与分析 机器人设计思想与设计方法
机器人组成
机器人是一个高度自动化的机电一体化设备。从控制观点来看，机器人系统 可以分成四大部分：机器人执行机构、驱动装置、控制系统、感知反馈系统。
9. 示教再现：具有记忆再现功能的机器人。操作者预先进行逐步示教，机器人记 忆有关作业程序、位置及其他信息，然后按照再现指令，逐条取出解读，在一 定精度范围内重复被示教的程序，完成工作任务。
机器人技术第二章
图2-3所示的机器人， 臂部在xO1y面内有三 个独立运——升降(L1)、 伸缩(L2)、和转动(Φ1)， 腕部在xO1y面内有一 个独立的运动——转 动(Φ2)。机器人手部 位置需要一个独立变 量——手部绕自身轴 线O3C的旋转Φ3。
机器人自由度的选择
• 一般自由度的选择：机器人自由度都是根 据机器人的用途来设计的，在三维空间中 描述一个物体的位姿（位置和姿态）需要6 个自由度。工业机器人的自由度是根据其 用途而设计的，可能小于6个自由度，也可 能大于6个自由度。
指机器人重复到达某一目标位置 的差异程度。 的差异程度 。 或 在相同的位置指令
下 ， 机器人连续重复若干次其位置的 分散情况。 分散情况 。 它是衡量一列误差值的密 集程度，即重复度。 集程度，即重复度。
o
o
机器人的分辨率和精度
• 分辨率：机器人的分辨率由系统设计参数 决定，并受到位置检测反馈元件的影响。 可分为编程分辨率和控制分辨率，编程分 辨率是指程序中可以设定的最小移动单位， 又称基准分辨率；控制分辨率是指位置反 馈回路能检测到的最小位移量。当它们相 等时，系统性能达到最佳。
1、驱动系统 、 概念： 概念：要使机器人运行起来, 需给各个关节即每个运动自由度安置传动装置 作用：提供机器人各部位、各关节动作的原动力 驱动系统可以是液压传动、 气动传 动、电动传动, 或者把它们结合起来应 用的综合系统; 可以是直接驱动或者是 通过同步带、链条、轮系、谐波齿轮等 机械传动机构进行间接驱动。
表2-3为不同作业机器人要求的重复 精度。
工作空间（ ）：机器人 工作空间（Working space）：机器人 ）： 手腕参考点或末端操作器安装点（ 手腕参考点或末端操作器安装点（不 包括末端操作器） 包括末端操作器）所能到达的所有空 间区域， 间区域，一般不包括末端操作器本身 所能到达的区域。 所能到达的区域。
移动机器人原理与设计
移动机器人原理与设计
移动机器人的原理与设计
移动机器人是一种能够自动执行特定任务的机器人，它能够在无人监督的情况下移动、导航和完成指定的工作。
为了实现这一目标，移动机器人通常借助多种传感器和智能控制系统。
移动机器人的基本原理是通过传感器获取环境信息，经过处理与分析后，控制机器人的运动和动作。
常用的传感器包括摄像头、超声波传感器、红外线传感器、激光雷达等。
这些传感器能够帮助机器人感知周围的障碍物、地形、光线等信息，从而实现导航和避障。
在设计移动机器人时，需要考虑机器人的结构和动力系统。
机器人的结构应该能够适应不同的环境和任务要求，同时具备稳定性和灵活性。
例如，一些机器人会采用四足或六足的结构，以便在不同地形上移动。
动力系统则决定了机器人的运动模式和工作持续时间，可以使用电池、燃料电池或者其他能源。
智能控制系统是移动机器人的核心部分，它负责处理传感器信息、制定运动策略、计算路径规划和执行动作。
这个系统通常使用嵌入式计算设备，如微处理器、单片机或者嵌入式系统。
控制系统需要结合自主导航算法、运动规划算法和决策算法，以最优的方式完成任务。
在实际应用中，移动机器人可以用于各种任务，例如巡检、清洁、货物搬运、协助手术等。
它们可以在医院、工厂、仓库、
公共场所等不同的环境中发挥作用，提高生产效率、减少人力成本，并且可以应对一些危险或繁重的工作。
总体来说，移动机器人的原理与设计是基于传感器、结构和控制系统的综合应用，通过智能控制和导航实现自主移动和任务执行。
通过不断的技术创新和应用探索，移动机器人将在未来的各个领域中发挥更重要的作用。
第二章 机器人运动学PPT课件
系的位置矢量 AP、BP具有如下变换关系
APB ARBPAPBO
（2-1-12）
15
ZA {A}
OA XA
ZB
ZC {C}
{B}
AP
BP YB
OB(OC)
YC
P A
BO XC YA
XB
图2.1.4 平移加旋转变换 注：坐标系{C}为过渡坐标系
16
2.齐次变换
一般情况下，刚体的运动是转动和平移的复合运 动，为了用同一矩阵既表示转动又表示平移，因此引 入齐次坐标变换矩阵。
28
X
偏转
Z
横滚
O船
Y
俯仰
偏转
X
Z
横滚
O
夹手
Y
俯仰
（a）
(b)
图2.1.11 RPY角的定义
29
§2.2 操作臂运动学
一、机械手位置和姿态的表示
图2.2.1所示为机器人的一个机械手。 描述机械手方位的坐标系置于手指尖的 中 位心置，可其以用原矢点量由矢p在量固p表定示坐。标机系械的手坐的标 表示为
H
0
1
0
b
称为平移的齐次变换矩阵，又可表示为
0 0 1 c
0
0
0
1
HTraa,b n,c)s。(矩阵中的第四列为平移参考矢量的齐次坐标。
19
Z
V
U
P
O
Y
X 图2.1.5 平移的齐次变换
20
例平2移.1，求向平量移U 后i得3到j的5k向沿量向V量 。P 3i7jk
解：
1 0 0 3 1 4
系，首先需要用两个参数对每个连杆进行描述。 如图2.2.2所示，对于任意一个两端带有关节i和
第2章机器人机械系统2概要
大臂 机身
基座
小臂
腕部
连接手部
第二页，编辑于星期二：二十三点 二十三分。
回转与升降机身
回转运动在 下，升降运 动在上
（a）单杆活塞气缸
（b）双杆活塞气缸
链条链轮传动实现机身回转的原理图
第三页，编辑于星期二：二十三点 二十三分。
回转与俯仰机身
第四页，编辑于星期二：二十三点 二十三分。
机身设计时要注意下列问题
第十五页，编辑于星期二：二十三点 二十三分。
ABB的IRB4400
ABB的IRB 4600
采用优化设计，开链结构
第十六页，编辑于星期二：二十三点 二十三分。
机器人机械结构设计的发展方向
采用有限元、模态分析和仿真设计等现代设计方法； 采用新的高强度轻质材料，进一步提高机器人结构的负载/自重比， 使机器人机构进一步紧凑，速度和范围指标进一步提高；
动部分的质量；②使臂部的重心与立柱中心尽量靠近；③采取“配重” 的方法来减小和消除偏重力矩。
➢ 运动要平稳、定位精度要高。影响因素：①惯性冲击的
影响；②定位方法的影响；③结构刚性的影响；④控制及驱动 系统的影响等。
第七页，编辑于星期二：二十三点 二十三分。
平衡机器人手臂的重力矩优点如下：
如果是喷漆机器人，则便于人工手把手示教。
Euler腕关节的特色在于给定第四轴和第五轴一定角度后(J4，J5)，可将安装腕关节上 之手指向任意方向，再给定第六轴角度可调整手的姿态，如Fig- 所示。
第二十二页，编辑于星期二：二十三点 二十三 分。
經由特殊設定，可進一步將Owc_s 與Owc 點重合（Fig-8）。如此，Fig-8 便形成理
臂部的作用是引导手指准确地抓住工件，并运送到所需要的位 置上。 在运动时，直接承受腕部、手部和工件（或工具）的静、动载荷， 尤其高速运动时，将产生较大的惯性力（或惯性力矩），引起冲 击，影响定位的准确性。
机械原理：第二章机构的结构分析
斜齿轮机构
两个齿轮的齿廓为斜线，实现直线的 运动传递，同时具有较好的承载能力 和传动平稳性。
02
CHAPTER
机构的运动分析
机构运动简图
总结词
机构运动简图是表示机构运动关系的图形，通过图形化方式展示机构的组成和运 动传递路径。
详细描述
机构运动简图是一种抽象的图形表示，它忽略了机构的实际尺寸和形状，只关注 机构中各构件之间的相对运动关系。通过绘制机构运动简图，可以清晰地了解机 构的组成、运动传递路径以及各构件之间的相对位置和运动方向。
常见的受力分析方法
详细描述：常见的受力分析方法包括解析法、图解法和 有限元法等，每种方法都有其适用范围和优缺点，应根 据具体情况选择合适的方法。
机构的平衡分析
总结词
理解机构平衡的概念是进行平衡 分析的前提。
详细描述
机构平衡是指机构在静止或匀速 运动状态下，各作用力相互抵消 ，机构不会发生运动状态的改变 。
轮系
定轴轮系
各齿轮的转动轴线固定，齿轮的 运动由一个主动轮通过各齿轮的
啮合传递到另一个从动轮。
行星轮系
其中一个齿轮的转动轴线绕着另 一固定轴线转动，行星轮既可绕 自身轴线自转，又可绕固定轴线
公转。
混合轮系
由定轴轮系和行星轮系组合而成， 既有定轴轮系的自转运动，又有
行星轮系的公转和自转运动。
凸轮机构
机构运动分析的方法
总结词
机构运动分析的方法主要包括解析法和图解法两种。
详细描述
解析法是通过建立数学模型，运用数学工具进行求解的方法。这种方法精度高，适用于对机构进行精确的运动学 和动力学分析。图解法是通过作图和测量来分析机构运动的方法，这种方法直观易懂，适用于初步了解机构的运 动关系。
智能机器人原理与实践课件第二章 智能机器人的运动系统
v2 xa sin( ) y cos( ) L
(2.11)
v3 xa cos ya sin L
考虑到机器人的实际结构以及所设立的坐标系的客观
情况可知： 30o ，将其代入（2.11）并写成矩阵形式
可以得到三轮全向底盘运动学模型：
v1 v2
=
-sin(30o -sin(30o
但四轮Mecanum轮全向移动底盘的成本更高，更不易 于维护。由于增加了一个轮子，其在不平整的地面上行 进时极有可能出现一个轮子悬空的情况，这将导致机器 人在计算轮速时产生较大的误差。
2.1.2 履带式移动机构
履带式移动机构的特征是将圆环状的无限轨道履带卷 绕在多个车轮上，使车轮不直接同地面接触，利用履带 可以缓和地面的凹凸不平。具有稳定性好、越野能力和 地面适应能力强、牵引力大等优点。但履带式移动机构 结构复杂、重量大、能量消耗大、减振性能差和零件易 损坏。
图2.9 履带式移动机器人
常用履带通常为方形或倒梯形（如图2.10所示）， 履带机构主要由履带板、主动轮、从动轮、支撑轮、 托带轮和伺服驱动电机组成。
(a)方形
（b)倒梯形
图2.10 履带移动机构
为进一步改善对地面环境的适应能力和越障能力， 履带结构衍生出很多派生机构。图2.11给出了一种 典型的带前摆臂的关节式履带移动机构。
跳跃
多极摆振荡运动
行走
多边形滚动
2. 移动机构的选择
移动机构的选择通常基于以下原则：
(1) 轮式移动机构的效率最高，但其适应能力、通行 能力相对较差。
(2) 履带机器人对于崎岖地形的适应能力较好，越障 能力较强。
(3) 腿式的适应能力最强，但其效率一般不高。为了 适应野外环境，室外移动机器人需要多采用履带式行动 机构。
第二章_机器人的机械结构
2016/6/27
第二章 机器人的机械结构
气吸式手部
真空气吸吸附手部
气流负压吸附手部
挤压排气式手
2016/6/27
第二章 机器人的机械结构
气吸式手部具有结构简单、重量轻、使用方便可 靠等优点。广泛用于非金属材料或不可有剩磁的材料 的吸附。 气吸式手部的另一个特点是对工件表面没有损伤， 且对被吸持工件预定的位置精度要求不高；但要求工 件上与吸盘接触部位光滑平整、清洁，被吸工件材质 致密，没有透气空隙。
(1)夹持类
(2)吸附类
2016/6/27
第二章 机器人的机械结构
1.夹持类 (1)夹钳式 • 手指1 • 传动机构2
• 驱动装置3
• 支架4
2016/6/27
1）手指 ①指端的形状
第二章 机器人的机械结构
V型指
平面指
尖指
2016/6/27
特形指
第二章 机器人的机械结构
②指面型式 根据工件形状、大小及其被夹持部位材质软硬、表 面性质等的不同，手指的指面有光滑指面、齿型指面 和柔性指面三种形式。 ③手指的材料 对于夹钳式手部，其手指材料可选用一般碳素钢和 合金结构钢。为使手指经久耐用，指面可镶嵌硬质合金； 高温作业的手指，可选用耐热钢；在腐蚀性气体环境下 工作的手指，可镀铬或进行搪瓷处理，也可选用耐腐蚀 的玻璃钢或聚四氟乙烯。
2016/6/27
第二章 机器人的机械结构
（2）磁吸式
磁吸式手部是利用永久磁铁或电磁铁通电后产生 的磁力来吸附材料工件的，应用较广。磁吸式手部不 会破坏被吸件表面质量。磁吸式手部比气吸式手部优 越的方面是：有较大的单位面积吸力，对工件表面光 洁度及通孔、沟槽等无特殊要求。磁吸式手部的不足 之处是：被吸工件存在剩磁，吸附头上常吸附磁性屑 （如铁屑等），影响正常工作。因此对那些不允许有 剩磁的零件要禁止使用。对钢、铁等材料制品，温度 超过723℃就会失去磁性，故在高温下无法使用磁吸式 手部。磁吸式手部按磁力来源可分为永久磁铁手部和 电磁铁手部。电磁铁手部由于供电不同又可分为交流 电磁铁和直流电磁铁手部。
机器人技术基础教学课件第2章
Ti ——输入力矩（N·m）；
To ——输出力矩（N·m）；
i ——输入齿轮角位移；
o ——输出齿轮角位移；
机器人技术基础
第二节 机器人的驱动机构
1．齿轮机构
Ti ,i
啮合齿轮转过的总的圆周距离相等，可以 得到齿轮半径与角位移之间的关系：
Rii Roo
TO ,O
Ri ——输入轴上的齿轮半径（m）； R0 ——输出轴上的齿轮半径（m）。
第一节 工业机器人的结构
（3）连杆杠杆式回转型夹持器
夹紧力FN和驱动力Fp之间关系：
FN
Fpc
2b tan a
连杆杠杆式回转型夹持器 1—杆；2—-连杆；3—-摆动钳爪；4—-调整垫片
机器人技术基础
第一节 工业机器人的结构
（4）齿轮齿条平行连杆式平移型夹持器
夹紧力FN和驱动力Fp之间关系：
FN
Fp R
Fp c
2b sin
楔块杠杆式回转型夹持器 1—-杠杆；2—弹簧；3—滚子；4—楔块；5—气缸
机器人技术基础
第一节 工业机器人的结构
（2）滑槽杠杆式回转型夹持器
夹紧力FN和驱动力Fp之间关系：
FN
Fp a 2b cos2
a
滑槽杠杆式回转型夹持器 1—支架；2—杆；3—圆柱销；4—-杠杆；
机器人技术基础
1．液压驱动
液压隧道凿岩机器人 机器人技术基础
液压混凝土破碎切割机器人
第二节 机器人的驱动机构
2．气压驱动
优点：
缺点：
（1）容易达到高速（1m/s）；
（1）压缩空气压力低；
（2）对环境无污染，使用安全；
（2）实现精确位置控制难度大；
第二章机器人操作手运动学PPT课件
i 1
Ai+1
i
ai
xi
i
D-H变换矩阵（后置模式）
ci
A i1 i
c i 1s i
s
i
1si
0
si c i 1c i s i 1c i
0
0
si1 c i 1
0
ai1
di
s
i
1
d i c i 1
1
机器人的运动学方程
0Ti
0 A1 1A2
A i1 i
D-H变换矩阵（前置模式）
cosi
A i1 i
sin
i
0
0
sini cosi cosi cosi
sin i
0
sini sin i cosi sin i
cosi
0
ai cosi
ai
sin
i
di 1
机器人的运动学方程
0Ti
0 A1 1A2
A i1 i
►机器人末端执行器相对于机身坐标系的齐次 变换矩阵为
=
►此即末端执行器的运动学方程。表示末端连 杆的位姿与关节变量之间的关系
杆件坐标系间的变换过程 -相邻关节坐标系的齐次变换
► 沿xi-1轴平移距离ai-1，使两z轴相交； ► 沿zi轴平移距离di ，使原点重合
► 绕xi-1 轴将zi-1轴转i-1角度，zi-1轴与zi轴重合；
► 绕zi轴将xi-1轴转i 角度，两坐标系重合
连杆 θi
1
θ1
2
0
di ai-1 αi-1
运动学分析
已知关节变量求末端执行器位姿，称为运动学正解； 已知末端执行器位姿求关节变量，称为运动学反解
移动机器人原理与设计第二章运动机构课件
方面的问题。
• 稳定性 • 静态稳定
不需要依靠运动过程中产生的惯性力而实现的稳定叫 做静态稳定
d = min{d1 ,d2 ,d3 } d>0， 稳定。 c-----重心
重心的垂直投影始终落在三足支撑点构成的三角形区域内
• 动态稳定 在运动过程中，如果重力、惯性力、离心力等让机器
人处于一个可持续的稳定状态，这种稳定状态称为动态稳 定
• 支撑相：腿部着地的状态。
• 摆动相：腿由地面抬起，腿部处于空中的状态。 • 步态周期T：是指多足机器人完成一个步态所需要的时间，也就是机
器人所有腿轮番完成一次“提起—摆动—放下”的动作所花费的时间。 • 占空系数 ：在一个步态周期T内，机器人的i腿处于支撑相的时间tpi和
一个步态周期T的比值
• 四足机器人静态平衡方式的步态规划 1、在任何时候都有3条腿支撑地面，并且重心位于这三条腿
第二章 移动机器人的运动机构
• 腿足式机器人 • 四足机器人步态 • 轮式机器人 • 轮和底盘
1
2.1 腿足式机器人
• 适应性和机动性好 • 结构和控制复杂
腿的数目
• 腿的自由度
2个自由度的腿ቤተ መጻሕፍቲ ባይዱ的腿
3个自由度
动作：抬腿、摆腿、蹬腿、
弯腿
增加腿足的自由度可扩大机器人可行走的地形范围，增强了机器人
以不同步态行走的能力；附加的自由度则带来了能量、控制和负荷等
合力的延长线与支撑区域的交点称为零力矩点ZMP。 所受重力和惯性力的合力的延长线通过支撑区域，即S>0
• 两轮自平衡小车
摩擦力f、支持力N、重力G、惯性力F 机器人保持向前倾斜一个小角度的平衡状态 轮子必须在不断的加速，让 F惯性力保持不变 两轮自平衡机器人只能实现动态稳定
可移动机器人的机构设计及运动控制技术研究
可移动机器人的机构设计及运动控制技术研究第一章引言近年来，移动机器人技术得到了飞速的发展，越来越多的应用场景中需要可移动机器人的参与。
为了实现机器人的移动，机器人的机构设计和运动控制显得尤为重要。
本文就可移动机器人的机构设计及运动控制技术展开研究，主要对机器人的运动控制技术、轮式机器人和腿式机器人的机构设计与运动控制进行探讨。
第二章可移动机器人的运动控制技术机器人的运动控制技术是机器人控制系统中的一项核心技术，它是指通过对直线速度和角速度等参数的控制，实现机器人的运动，也是实现机器人自主移动最基本和必需的技术。
运动控制技术的实现通常包括运动规划和运动控制两个方面。
其中，运动规划是指根据机器人的运动任务和环境信息，计算机器人规划出合适的运动轨迹。
而运动控制则是根据运动规划的结果，通过对机器人的力、触觉、惯性等要素进行控制，实现机器人沿规划出的轨迹运动。
目前，机器人运动控制策略主要有开环控制和闭环控制两种。
开环控制是指通过控制输入信号实现机器人的运动，但是没有考虑机器人在运动中的实时状态，容易受到失调影响。
闭环控制则是通过机器人的反馈信息实现控制，具有良好的稳定性和鲁棒性，可以适应复杂的环境和不同的控制任务。
第三章轮式机器人的机构设计与运动控制轮式机器人是比较常见的一种机器人，它的机构设计和运动控制受到了广泛的关注。
轮式机器人通常借鉴了汽车和自行车的结构，具有结构简单、容易控制、通用性强等优点。
轮式机器人的设计方式主要分为两种：差动驱动和全向轮驱动。
差动驱动是指通过左右轮子的转速差异来控制机器人的方向。
这种方式简单，容易实现，但是存在转弯半径大、难以精确控制的问题。
全向轮驱动则是通过多个轮子的组合实现机器人的移动和转向，这种方式可以实现精确的控制和灵活的运动，但是结构较为复杂。
根据机器人运动控制的方法，轮式机器人可以分为开环控制和闭环控制两种。
开环控制的方式主要是通过控制两个轮子的转速来实现机器人的运动，闭环控制则是通过计算机处理机器人的反馈信息来控制机器人的运动轨迹，实现精确的控制。

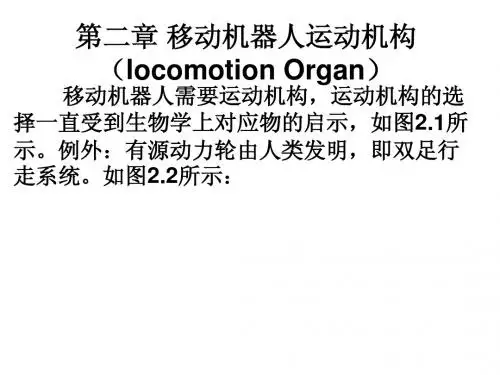

移动机器人运动机构
移动机器人运动机构在当今科技迅速发展的时代，移动机器人已经成为了众多领域的重要工具，从工业生产到家庭服务，从医疗保健到太空探索，它们的身影无处不在。
而移动机器人能够自如地移动和执行各种任务，关键就在于其独特的运动机构。
移动机器人的运动机构多种多样，每种都有其特点和适用场景。
常见的运动机构包括轮式、履带式、足式以及复合式等。
轮式运动机构是最为常见和广泛应用的一种。
它结构相对简单，运动效率高，控制也较为容易。
在平坦的地面上，轮式机器人能够快速而稳定地移动。
例如，在工厂的自动化生产线上，轮式移动机器人可以准确地运输物料和零部件，大大提高了生产效率。
然而，轮式运动机构也有其局限性。
在复杂的地形，如崎岖不平的山路、松软的沙地或者有较高障碍物的环境中，轮式机器人的通过能力就会受到很大限制。
履带式运动机构则在应对复杂地形方面具有优势。
履带与地面的接触面积较大，能够提供更好的抓地力，因此在松软、泥泞或者有陡坡的环境中表现出色。
军事领域中的坦克和一些工程用的特种机器人常常采用履带式运动机构。
不过，履带式机构也存在一些缺点，比如结构复杂、重量较大、能耗较高，而且在平坦的硬质地面上，其运动速度和灵活性可能不如轮式机构。
足式运动机构是模仿生物行走方式的一种机构，常见的有双足、四足和六足等。
足式机器人具有出色的越障能力和适应复杂地形的能力。
它们可以像动物一样灵活地跨越障碍物、攀爬楼梯等。
但足式运动机构的控制难度较大，机械结构也相对复杂，这使得其在实际应用中面临一些挑战。
除了以上几种常见的单一运动机构，还有复合式运动机构。
复合式运动机构结合了多种单一运动机构的优点，以适应更加多样化的任务需求和环境条件。
比如，轮履复合式运动机构，在平坦地面上可以使用轮子快速移动，遇到复杂地形则切换为履带模式，增强通过能力。
在设计移动机器人的运动机构时，需要考虑多个因素。
首先是运动环境。
不同的环境对机器人的通过能力、稳定性和速度有不同的要求。
