电流检测电路设计
基于max4172的电流检测电路设计与实现
基于max4172的电流检测电路设计与实现
《基于MAX4172的电流检测电路设计与实现》
电流检测是电子设备中常见的功能之一，它能够实时监测电路中的电流变化并提供反馈，以便及时调整电路工作状态。
基于MAX4172的电流检测电路是一种常用的设计方案，本文将介绍如何设计并实现这样一种电路。
MAX4172是一款精密电流检测放大器，具有高精度和低功耗的特点，因此非常适合用于电流检测电路的设计。
在设计电流检测电路时，首先需要选择合适的电流检测范围，然后根据所选范围选择合适的电流检测放大器。
MAX4172可提供多种增益范围的选择，因此可以满足不同范围电流的检测需求。
设计电流检测电路时，需要考虑电路的精度、稳定性和抗干扰能力。
MAX4172具有高精度和低温漂特性，能够提供稳定的输出，并具有较强的抗干扰能力，能够满足电子设备在复杂环境下的工作要求。
此外，MAX4172还具有低功耗和小封装体积的特点，使得它在电子设备中的应用更加灵活方便。
在实现电流检测电路时，除了选择合适的电流检测放大器外，还需要考虑电路的稳定性和可靠性。
通过合理布局电路和选择优质的元器件，可以有效提高电路的稳定性和可靠性。
此外，对于需要远距离传输电流检测信号的应用场景，还可以添加适当的滤波电路和保护电路，以确保信号的完整性和安全性。
综上所述，基于MAX4172的电流检测电路设计与实现是一项关键的工作，通过选用合适的电流检测放大器、合理设计电路和加强稳定性与可靠性的控制，可以实现一个高精度、高稳定性的电流检测电路，满足不同电子设备的需求。
低边电流检测电路设计
低边电流检测电路设计1.引言1.1 概述概述低边电流检测电路是一种用于测量电路中电流的重要组成部分。
在很多应用中，需要对电路中的电流进行精确测量和监控，以确保电路的正常运行和保护电子设备的安全。
本文将介绍一个设计低边电流检测电路的方法和原理。
首先，我们将对该电路的设计目的进行讨论，明确需要实现的功能和性能要求。
接着，我们将详细阐述该电路的设计原理，包括基本的电流测量原理和相关的电子元器件理论知识。
在电路组成部分，我们将介绍所需的元件和其相互连接的方式。
这将包括电压源，电阻器和运放等组件的选择和安装。
我们还将讨论一些常见的电路配置和调整方法，以提高电流检测电路的精确度和可靠性。
最后，我们将通过实验结果来验证设计的有效性，并通过对实验数据的分析和总结，对低边电流检测电路的性能进行评估。
同时，我们还将展望未来对该电路的改进和优化方向。
通过本文的阅读，读者将能够了解低边电流检测电路的设计方法和实现原理，以及如何正确选择和配置相关的元器件。
同时，读者还将了解到该电路的应用前景和未来的发展方向。
希望本文对读者在电路设计和电流测量方面能够提供一定的指导和帮助。
1.2文章结构1.2 文章结构本文将按照以下结构来介绍低边电流检测电路的设计原理、电路组成以及实验结果等内容。
第二部分为正文部分，将详细介绍低边电流检测电路的设计原理。
我们将首先阐述低边电流检测的概念及其在电子设备中的应用。
接着，我们将介绍低边电流检测电路的工作原理和基本原理，包括电流测量方法、电流放大技术等相关知识。
第三部分将重点讨论低边电流检测电路的电路组成。
我们将详细介绍电流检测元件的选择与设计，包括电流传感器、电流放大器、滤波器等。
此外，还将介绍电路的供电部分和输出部分的设计，以及对信号的处理和保护电路的设计。
第四部分为结论部分，将介绍实验结果的分析和总结。
我们将详细描述实验设计和实验结果，并对实验结果进行分析和讨论。
最后，我们将总结本文的研究内容，提出对未来研究方向的展望。
单片机电流测量电路
单片机电流测量电路单片机电流测量电路是一种用于测量电流大小的电路设计。
它的作用是通过检测电路中的电流变化来获取电流的数值。
在很多电子设备中，电流的测量是非常重要的，因为它可以帮助我们监控电路的工作状态，确保电路的正常运行。
为了实现电流测量，我们可以使用一种称为电流传感器的设备。
电流传感器是一种能够将电流转化为电压信号的装置。
通过将电流传感器与单片机相连接，我们可以将电流的变化转化为单片机可以读取的电压信号。
在单片机电流测量电路中，我们通常会使用一个电阻来限制电流的流动，并将其与电流传感器和单片机相连接。
当电流通过电阻时，电阻会产生一个与电流成正比的电压。
这个电压信号会被电流传感器转化为单片机可以读取的数字信号。
为了确保测量的准确性，我们需要注意一些细节。
首先，电流传感器的选择是非常重要的。
不同的电流传感器具有不同的特性，例如灵敏度和响应时间。
我们需要根据具体的需求选择合适的电流传感器。
电阻的选择也是至关重要的。
电阻的阻值决定了电流的大小，因此我们需要根据实际情况选择合适的电阻阻值。
同时，电阻的功率也需要考虑，以确保它可以承受电流的负载。
在实际的电流测量中，我们还需要考虑到电压的测量范围。
单片机的模拟输入通道通常有一定的电压范围，我们需要确保电压信号在这个范围内。
在设计电流测量电路时，我们还应该考虑到电路的稳定性和抗干扰能力。
一些干扰因素，如电源噪声和信号线的电磁干扰，都可能对电流测量结果产生影响。
因此，我们需要采取一些措施来减小这些干扰，以保证测量结果的准确性。
单片机电流测量电路是一种非常重要的电路设计。
通过合理选择电流传感器和电阻，并考虑到电路的稳定性和抗干扰能力，我们可以实现准确的电流测量。
这对于电子设备的正常运行和故障排除都非常重要。
BUCK型DC-DC的电流检测电路设计的开题报告
BUCK型DC-DC的电流检测电路设计的开题报告一、选题背景DC-DC变换器具有功率转换效率高、电压稳定性好等优点，被广泛应用于电源、通信、工业自动化等领域中。
而在DC-DC变换器运行过程中，电流检测电路是非常重要的一个部分，可以用于实现电流保护、功率控制等功能。
因此，本文选取BUCK型DC-DC变换器的电流检测电路为研究对象，旨在设计一种高精度、高可靠性的电流检测电路，为DC-DC变换器的应用提供技术支持。
二、研究内容本文将研究BUCK型DC-DC变换器的电流检测电路设计，具体研究内容包括：1. 系统分析：对BUCK型DC-DC变换器的工作原理和电流检测电路的构成进行分析，明确电流检测电路的作用和要求。
2. 电路设计：根据电流检测电路的要求，设计具有高精度、高可靠性的电路，包括信号采集电路、滤波电路、放大电路和ADC转换电路等。
3. 系统集成：将所设计的电流检测电路与BUCK型DC-DC变换器进行系统集成，并进行实验测试，验证电流检测电路的功能和性能。
三、论文结构本文将从以下几个方面对BUCK型DC-DC变换器的电流检测电路进行探讨：第一章：绪论介绍选题的背景、意义和研究现状，阐述研究思路和方法。
第二章：系统分析对BUCK型DC-DC变换器的工作原理和电流检测电路的构成进行分析，明确电流检测电路的作用和要求。
第三章：电路设计根据电流检测电路的要求，设计具有高精度、高可靠性的电路，包括信号采集电路、滤波电路、放大电路和ADC转换电路等。
第四章：系统集成将所设计的电流检测电路与BUCK型DC-DC变换器进行系统集成，并进行实验测试，验证电流检测电路的功能和性能。
第五章：总结与展望对本文所完成的工作进行总结，对未来的研究方向和改进提出展望。
四、研究思路和方法本文的研究思路为：理论分析-->电路设计-->系统集成-->实验测试-->总结展望。
其中，理论分析和电路设计是本文研究的重点，需要进行系统性的分析和设计；系统集成和实验测试是验证电路设计的有效性和准确性的关键步骤；总结展望则从系统性的角度对本文所做的工作进行总结，并对未来的研究方向和改进提出展望。

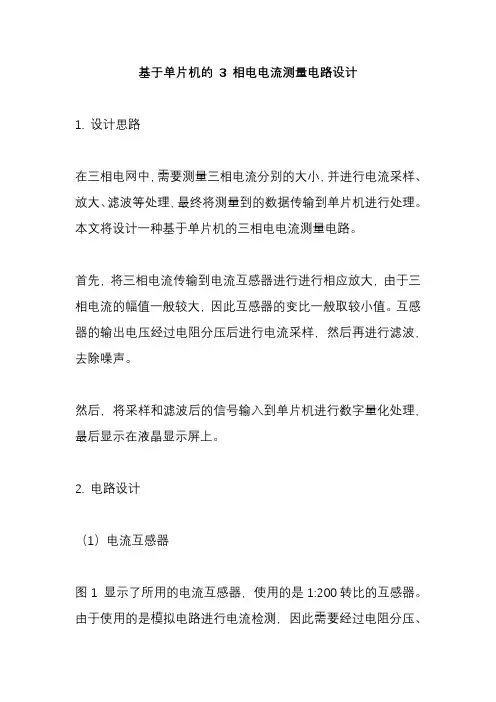

基于单片机的 3 相电电流测量电路设计
基于单片机的3 相电电流测量电路设计
1. 设计思路
在三相电网中，需要测量三相电流分别的大小，并进行电流采样、放大、滤波等处理，最终将测量到的数据传输到单片机进行处理。
本文将设计一种基于单片机的三相电电流测量电路。
首先，将三相电流传输到电流互感器进行进行相应放大，由于三相电流的幅值一般较大，因此互感器的变比一般取较小值。
互感器的输出电压经过电阻分压后进行电流采样，然后再进行滤波，去除噪声。
然后，将采样和滤波后的信号输入到单片机进行数字量化处理，最后显示在液晶显示屏上。
2. 电路设计
（1）电流互感器
图1 显示了所用的电流互感器，使用的是1:200转比的互感器。
由于使用的是模拟电路进行电流检测，因此需要经过电阻分压、
信号放大等处理后才能进行ADC采样。
（2）ADC采样
ADC采样是整个电路的核心，直接决定了电路的精度和稳定性。
本设计使用的是单片机内置ADC模块，采样精度可以达到12位。
ADC采样的结果需要进行滤波后才能传输到单片机进行处理。
（3）电路电源
电路电源采用的是稳压电源，使用的是LM7805稳压芯片将输入电压稳定在5V。
同时，电路中还使用了滤波电容，以抑制电源中的噪声。
（4）数字显示
选用IIC液晶显示器对测量值进行显示，需要对其进行初始化、设置和数据传输。
3. 总结
本设计使用了互感器、电阻分压、信号放大、ADC采样、滤波、
数字量化等技术，最终实现了对三相电流的测量和显示。
在实际应用中，需要结合具体情况进行调试和改进，以保证电路的精度和稳定性。
高精度电流检测电路的设计
高精度电流检测电路的设计摘要：本文采用CSMC0.18um的标准CMOS工艺，设计一种以共栅放大器控制SenseFET 的高精度电流检测电路。
仿真结果表明，电路具有结构简单、版图面积小等特点；而且，该电路的检测电流I sense与电感电流I L呈线性关系；且当电路工作电压为1V、负载电流I o=10mA时，功耗P=12.40µW；同时，在不同的负载电流下，电路精度总体在84%以上，最高可达92%。
值得一提的是，当温度在-40℃~125℃范围内变化时，并不会明显造成检测精度的降低；而且本文设计的电路版图面积为182.84µm2。
关键词：电流检测；共栅放大器；电流精度Designofhigh precision currentdetectioncircuitJiangBenfuCai Ziyang(Zhuhai College ofScience and Technology,Guangdong,Zhuhai, 519000)Abstract：Inthispaper,ahigh-precisioncurrentdetectioncircuitwithacommongateamplifiercontrollingSenseFETisdesignedusingastandardCMOSprocessofCSMC0.18um.Simulationresultssho wthatthecircuithasasimplestructureandsmalllayoutarea;moreover,thecircuithasalinearrelations hipbetweenthedetectioncurrentI sense andtheinductorcurrentI L;andthepowerconsumptionP=12.40µWwhenthecir cuitoperatesat1VandtheloadcurrentI o=10mA;meanwhile,thecircuitaccuracyisabove84%overallandupt o92%atdifferentloadcurrents.Itisworthmentioningthatwhenthetemperaturevariesintherangeof-40°Cto125°C,itdoes notsignificantlycausethedegradationofdetectionaccuracy;andthecircuitlayoutaread esignedinthispaperis182.84µm2.Keywords：Currentdetection；Commongateamplifier；Current accuracy计通过检测管mp1检测电感电流[1]的变化，采用1．引言共栅放大器的反馈控制网络和采样电阻R S采集电感电流的变化。
交流输入电压、电流监测电路设计3
交流输入电压、电流监测电路设计引言电子设备只有在额定电压、电流下才能长期稳定工作，因此需要设计相应的监测、保护电路，防止外部输入电压或者负载出现异常时造成设备损毁。
工频交流电压、电流的大小，通常是利用它的有效值来度量的。
有效值的常用测量方法是先进行整流滤波，得出信号的平均值，然后再采用测量直流信号的方法来检测，最后折算成有效值。
但是由于供电主回路中存在大量的非线性电力、电子设备，如变压器、变频器、电机、UPS、开关电源等，这些设备工作时会产生谐波等干扰。
大型电动设备启动、负载突然变化、局部短路、雷电等异常情况出现时，供电主回路中会出现浪涌。
当这些情况发生时，供电线路上已不是理想的正弦波，采用平均值测量电路将会产生明显的测量误差。
利用真有效值数字测量电路，可以准确、实时地测量各种波形的电压、电流有效值。
下面介绍的监测电路安装于配电箱中，与外围保护电路一起实现对电子设备保护的功能。
真有效值数字测量的基本原理电流和电压的有效值采集电路原理基本相同，下面以电压真有效值为例进行原理分析。
所谓真有效值亦称真均方根值(TRMS)。
众所周知，交流电压有效值是按下式定义的：分析式(1)可知，电路对输入电压u进行“平方→取平均值→开平方”运算，就能获得交流电压的有效值。
因这是由有效值定义式求出的，故称之为真有效值。
若将式(1)两边平方，且令，还可以得到真有效值另一表达式URMS=式(3)中，Avg表示取平均值。
这表明，对u依次进行“取绝对值→平方/除法→取平均值”运算，也能得到交流电压有效值。
式(3)比式(2)更具有实用价值。
由于同时完成两步计算，与分步运算相比，运算器的动态范围大为减小，既便于设计电路，又保证了准确度指标。
美国模拟器件公司(ADI)的AD536、AD637、AD737系列单片真有效值/直流转换器，即采用此原理设计而成。
而凌力尔特公司的单片真有效值/直流转换器LT1966、LT1967、LT1968在RMS-DC的转换过程中采用一个∆∑调制器作除法器，一个简单的极性开关作乘法器。
交流输入电压、电流监测电路设计
交流输入电压、电流监测电路设计
引言
电子设备只有在额定电压、电流下才能长期稳定工作，因此需要设计相应的监测、保护电路，防止外部输入电压或者负载出现异常时造成设备损毁。
工频交流电压、电流的大小，通常是利用它的有效值来度量的。
有效值的常用测量方法是先进行整流滤波，得出信号的平均值，然后再采用测量直流信号的方法来检测，最后折算成有效值。
但是由于供电主回路中存在大量的非线性电力、电子设备，如变压器、变频器、电机、UPS、开关电源等，这些设备工作时会产生谐波等干扰。
大型电动设备启动、负载突然变化、局部短路、雷电等异常情况出现时，供电主回路中会出现浪涌。
当这些情况发生时，供电线路上已不是理想的正弦波，采用平均值测量电路将会产生明显的测量误差。
利用真有效值数字测量电路，可以准确、实时地测量各种波形的电压、电流有效值。
下面介绍的监测电路安装于配电箱中，与外围保护电路一起实现对电子设备保护的功能。
真有效值数字测量的基本原理
电流和电压的有效值采集电路原理基本相同，下面以电压真有效值为例进行原理分析。
所谓真有效值亦称真均方根值(TRMS)。
众所周知，交流电压有效值是按下式定义的：
分析式(1)可知，电路对输入电压u 进行平方取平均值开平方运算，就能获得交流电压的有效值。
因这是由有效值定义式求出的，故称之为真有效值。
若将式(1)两边平方，且令，还可以得到真有效值另一表达式URMS=
式(3)中，Avg 表示取平均值。
这表明，对u 依次进行取绝对值平方/除法
取平均值运算，也能得到交流电压有效值。
式(3)比式(2)更具有实用价值。
由于。
直流无刷电机电流检测电路设计
图 1：检流运放放大电路
图 2：电机检流保护电路功能框图
该系统中，电机运行电压和控制信号电压分属 于不同的性质和大小级别，因此，电流检测电 路中的采样和保护电路还须整流等功能。普通 二极管可以实现各类整流，但由于其非线性的 特性，会使小信号发生失真，甚至使严重的畸 变。考虑利用集成运放加入深度负反馈来设计 一种可靠的高性能检测电路。该电路通过二极 管引入深度负反馈，保证在小信号时，uo 与 ui 保持良好的比例关系，相较于普通的整流电路， 大大地提高了电流精度。如图 1 所示。
目前检测电路电流的方法主要有检流电 阻、晶体管、电流互感器、罗氏线圈、霍尔效 应器件、比率式等方法。检流电阻配合 AD 采 样方式进行电流检测，可实现成本低，电路简 单，精度高等制作要求。本文采用低阻值电阻 进行电流采样，经过 LM358 运放构成的电路 进行整流及运算后，送入功率管，通过 ADC 采样，DSP 做出相应的控制处理信号。 2 电流检测电路设计
采用 LM358 高速双运算放大器，内部包 含两个独立运算放大器，高增益、内部频率补 偿。电源电压很宽，可实现单双电源工作模式。 使用 LM358 构成高精度半波整流电路和加法 器，可节省控制板空间，使电路设计更加简洁 和精巧。
直流无刷电机电流检测始端是将 A 相、 C 相中 -100A~100A 大电流转化为 -4V~4V 的 小电压信号。考虑到霍尔传感器体积较大，成 本较高，该检流电路由检流电阻和运算放大电 路组成。根据无刷直流电机 IA+IB+IC=0, 可得， IB=-(IA+IC)。B 相电流可由反相求和得到。， 得到 A、B、C 相电流后，分别对 A、B、C 使 用 LM358 构成的高精度半波整流模块进行半 波整流，再将整流过的 A、B、C 三相电压信 号求和反相，得到进入功率管电流的瞬时值对 应的电压值。
电流检测功能电路的设计实现
电流检测功能电路的设计实现为了满足对直流举行检测的同时实现对电流信号缩小的需要，设计了一款电流检测，采纳CSMC 0.5 μm 120 V BCD工艺。
不同于传统电流检测电路，该电路挺直对电流信号举行处理，输出具有较好的线性度，同时对输入信号基本无影响，并且电路结构较为容易，能够较好地满足IP核应用的需要。
通过验证以及流片、测试，证实该电路具有良好的功能性。
文中同时给出该电路IP数据提取过程以及后续电路。
1 引言通常所说的电流检测是用来检测某部件、或者导线通过的电流，普通用互感器、分流器等将电流信号转化成信号，然后再对其举行处理放大，作为后面电路庇护、检测用法。
目前，已经有无数不同的电流检测技术已被公布或实施。
其中常用的直流电流检测办法主要是通过串联或者基于原理举行，在通常状况下被测电流信号较大，串联电阻对输入电流信号的影响可以忽视不计，但随着科技进展的需要，被检测信号日渐减小，在系统电路中假如挺直串联电阻，会影响前级电路工作，导致被测电流信号的大小发生转变，此时这一影响已经不能再被忽视。
为了检测小电流信号，同时实现将输入的电流信号缩小的功能，以便满足后续处理电路的要求，本文给出了一种不同于传统电流检测电路中常用的两类实现办法——电阻检测和电流互感器检测的检测电路，区分于采纳电阻、以及等无源器件作为主要结构的电路，设计了一款由MOS管为主要结构组成的电流检测电路。
它能够在实现电流缩放的同时，克服因对源电流产生较大影响而使得输入电流信号有较大转变的问题。
2 电流检测电路原理及设计优化2.1 设计要求本文的设计依托于国家项目服务设计平台，项目中要求的电流检测电路主要要求实现将大电流信号缩小，终于得到较小的电流信号输出，第1页共6页。
pwm电流检测电路设计方法
pwm电流检测电路设计方法PWM（Pulse Width Modulation）电流检测电路设计方法导言：PWM（Pulse Width Modulation）电流检测电路是一种用于测量电流的电路，允许以数字电压表示电流大小。
这种设计方法在工业、自动化控制以及电子设备中被广泛应用。
本文将一步一步介绍PWM电流检测电路的设计方法。
第一步：了解PWM电流检测原理PWM电流检测原理是基于电流的平均值与占空比的关系。
PWM是一种电压波形，通过改变占空比可以控制信号的平均电平。
根据电流与平均电平的关系，可以间接测量电流大小。
第二步：确定电流检测电路的要求在设计PWM电流检测电路之前，首先需要确定电路的要求。
常见的要求包括电流测量范围、精度要求、电源电压等。
基于这些要求，可以选择合适的元件和电路拓扑。
第三步：选择合适的电感元件电感元件在PWM电流检测电路中起到了关键作用，它能通过电流的变化产生电压信号。
根据电流范围选择合适的电感，常见的有芯片电感、铁氧体电感等。
第四步：设计输出滤波电路为了提高电流检测电路的精度，需要设计输出滤波电路，去除噪声和高频干扰。
常见的滤波电路包括低通滤波器，选择合适的电阻和电容来设计滤波电路。
第五步：选择合适的运算放大器运算放大器（Op-Amp）是PWM电流检测电路中的另一个重要组成部分，用于放大电流信号。
选择合适的运算放大器可以提高电路的增益和稳定性。
第六步：设计反馈电路反馈电路用于根据电流大小调整占空比，以实现精确测量。
通过反馈电路的设计，可以将电流测量结果准确地反馈给系统，实现闭环控制。
第七步：计算电流测量精度根据选取的元件和电路拓扑，可以进行电流测量精度的计算。
考虑元件的容差、非线性、温度漂移等因素，计算电流测量误差，并与要求进行比较。
第八步：进行仿真和验证在进行实际制作之前，可以利用仿真软件对电流检测电路进行仿真和验证。
通过调整参数和拓扑，观察仿真结果是否符合设计要求。
第九步：制作和调试电路原型在完成仿真验证后，可以进行电路原型的制作和调试。
单片机adc检测4-20ma电路,以及计算方法
单片机ADC检测4-20mA电路，以及计算方法随着科技的不断进步，单片机在工业领域的应用越来越广泛。
在工业现场，经常需要监测各种参数，如温度、压力、流量等，而这些参数通常是以电流的形式进行传输的。
其中，4-20mA电流信号是工业领域中最常用的一种信号，因为它具有很好的抗干扰性能和远距离传输能力，因此被广泛应用于工业自动化控制系统中。
要对4-20mA电流进行监测和检测，通常会使用单片机的ADC（模数转换器）来进行采集。
本文将介绍如何设计一个简单的单片机ADC检测4-20mA电路，并探讨计算方法。
1. 单片机ADC检测4-20mA电路的设计在设计单片机ADC检测4-20mA电路时，需要考虑以下几点：1）信号隔离：由于工业现场常常存在噪声干扰和接地电位差，因此需要对电流信号进行隔离，以保证采集的准确性和稳定性。
2）电流-电压转换：由于单片机的ADC一般是以电压形式进行采集的，因此需要将4-20mA电流信号转换为相应的电压信号。
3）电压采集：设计一个合适的电压采集电路，将转换后的电压信号输入到单片机的ADC引脚进行采集。
基于以上考虑，可以设计如下的单片机ADC检测4-20mA电路：电流信号输入端 -> 隔离电阻 -> 电流-电压转换电阻 -> 电压采集电路-> 单片机ADC引脚2. 单片机ADC检测4-20mA电路的计算方法在实际的工程应用中，需要将采集到的电压信号转换为对应的电流数值，以便进行后续的控制和监测。
下面将介绍单片机ADC检测4-20mA电路的计算方法。
假设电流-电压转换电阻的阻值为R，输入的4-20mA电流信号经过该电阻转换后得到对应的电压信号V，单片机的ADC采集到的电压值为V_ADC。
则根据欧姆定律和ADC的工作原理，可以得到电流与ADC采集值的关系：I = V / R = (V_ADC / 1024 * Vref) / R其中，I为实际电流值，V为电压值，R为电流-电压转换电阻的阻值，V_ADC为单片机ADC采集到的电压值，1024为ADC的分辨率，Vref为ADC的参考电压（一般为5V）。
如何正确使用比较器实现电流检测
如何正确使用比较器实现电流检测在电子电路中，电流检测是一项重要的任务。
为了实现准确和可靠的电流检测，我们常常使用比较器来完成。
比较器是一种常用的电子元件，它能够将两个信号进行比较，并输出相应的高低电平。
在本文中，我们将探讨如何正确使用比较器来实现电流检测。
一、比较器的基本原理比较器是一种基于放大器的电子元件，其具有高增益和高速度的特点。
其基本原理是将两个输入信号进行比较，并根据比较结果输出相应的高电平或低电平。
比较器通常具有一个阈值电压，当输入信号超过或低于此阈值时，输出的电平会发生变化。
通过调节阈值电压，我们可以实现对电流进行准确和可靠的检测。
二、选择合适的比较器在实际应用中，我们需要根据具体的检测需求选择合适的比较器。
比较器的选择应考虑以下几个因素：1. 功耗要求：不同的比较器功耗不同，我们需要根据实际情况选择功耗适中的比较器，以平衡功耗和检测精度之间的关系。
2. 响应速度：比较器的响应速度直接影响到电流检测的实时性，因此，在需要高实时性的应用中，应选择响应速度较快的比较器。
3. 输入电压范围：不同的比较器具有不同的输入电压范围，我们需要根据电流检测电路的输入信号范围选择合适的比较器，以确保输入信号能够被正常检测。
三、电流检测电路的设计在实际电流检测电路中，我们通常需要将比较器与其他元件结合使用，以实现准确和可靠的电流检测。
以下是一种常见的电流检测电路设计示例：1. 输入信号放大：由于比较器通常具有较高的增益，因此我们通常将输入信号进行放大，以提高检测的精度和灵敏度。
可以使用放大器等元件来完成这一步骤。
2. 阈值电压设置：根据实际需求，我们需要调节比较器的阈值电压，使其适应不同的电流检测范围。
可以通过电阻分压等方式来实现。
3. 输出电平接口：根据比较器的输出结果，我们可能需要将其转换为相应的电平信号，并与其他元件进行连接。
可以使用开关、继电器等元件来实现。
四、实际应用案例电流检测在实际应用中具有广泛的应用。
直流电机电流检测电路的设计
直流 电机 电流 检测 电路 的设计
文／ 王 振亚 蒋镇 严 豪
本设计 选用 飞思卡 尔的 ３ ２位 微控制器Ｍ Ｋ ６ ０ Ｄ Ｎ ５ １ ２（ 简称 Ｋ ６ ０） 为核 心控 制模 块，用 Ｉ Ｒ ２ １ ０ ４和
（ ＝ Ｎ ａ ３ Ｖ
・ ～ ＝ （ ・ ） ａ ３ Ｖ
息。
２ 电 路 设 计
２ ． １控 制 单 元 本 电路 采 用 飞 思 卡 尔 ｋ ６ ０系 列 的 ３ ２位 单 片 机 ＭＫ６ ０ Ｄ Ｎ５ １ ２作 为 核 心 控 制 器 ，Ｋ６ ０外 设 丰 富 ，主 频 可 达 １ ０ ０ Ｍｈ ｚ ，使 用 ｋ ６ ０的 Ｆ Ｔ Ｍ
具 有 极低 的导 通 电 阻 Ｒ ＤＳ ＝ ３ ． ３ ｍＱ， 耐 压值 可
ห้องสมุดไป่ตู้
达３ ０ Ｖ，电流 可达 １ ６ １ Ａ，使用 四个 Ｉ Ｒ ＬＲ ７ ８ ４ ３ 可构 成 Ｈ桥 驱动 电路，实 现 电机 正反 转。专 用栅极 驱动芯片选用 Ｉ Ｒ公司的 Ｉ Ｒ２ １ ０ ４ ， Ｉ Ｒ ２ １ ０ ４
Ｎ Ｍ Ｏ Ｓ 搭建 Ｈ 桥 电机 驱 动 电路 ，使 用Ｌ Ｔ Ｃ ６ １ ０ ２直接 监 视 扣 测 量 电机 电流。该 电路 可 以 准确 测 量 电路 电流并 将 电 流转换 成 电压，可 实
现 电 压 的放 大 ， 调 节 和 测 量 。 经
实验 分 析 ，该 电路 结 构 简单 ， 易 于 实现 ，适合 小功 率 电机 驱动 电
路 的 电流 检 测 。 图 １ ： 电机 驱 动 电路
用栅 极驱 动 芯 片设 计 ’ Ｎ沟 道 ＭＯＳ Ｆ Ｅ Ｔ选 用
h桥 电压电流检测电路的设计
h桥电压电流检测电路的设计H桥电压电流检测电路的设计概述H桥电压电流检测电路是一种用于检测H桥电路中电压和电流的重要电路，通过对电压和电流进行精确检测，可以实现对H桥电路的有效控制和保护。
本文将详细介绍H桥电压电流检测电路的设计原理和步骤。
一、H桥电路简介H桥电路是一种常用于直流电机驱动的电路，由四个开关元件组成，可以实现正反转和制动控制。
其中两个开关元件分别与电源正负极相连，另外两个开关元件则与电机的两个端子相连。
通过控制这四个开关元件的开关状态，可以实现电机的正转、反转和制动操作。
二、H桥电压电流检测电路的作用H桥电压电流检测电路主要用于对H桥电路中的电压和电流进行检测，以实现对H桥电路的控制和保护。
通过对电压和电流进行精确检测，可以实时获得H桥电路的工作状态，避免因电压或电流异常而引起的损坏或故障。
三、H桥电压电流检测电路的设计原理H桥电压电流检测电路的设计原理主要包括电压检测和电流检测两个部分。
1. 电压检测电压检测部分主要通过电压分压原理实现。
在H桥电路中，选取合适的分压比例，将待检测的电压通过电阻分压网络分压至适合的范围内，然后将分压后的电压输入到比较器中进行比较。
通过比较器的输出信号，可以判断待检测电压是否超过了设定的阈值。
2. 电流检测电流检测部分主要通过电流传感器实现。
在H桥电路中，通过电流传感器测量电流的大小，并将电流信号转换为电压信号。
这样，就可以将电流检测问题转化为电压检测问题，然后使用类似于电压检测的方法进行处理。
四、H桥电压电流检测电路的设计步骤H桥电压电流检测电路的设计步骤如下：1. 确定电压和电流检测的范围和精度要求。
根据具体的应用需求，确定电压和电流的检测范围和精度要求，以此为基础进行后续的电路设计。
2. 选择合适的电压和电流检测器件。
根据电压和电流的检测范围和精度要求，选择合适的电压和电流检测器件，如电阻、电容、电感等。
3. 设计电压分压电路。
根据电压检测的范围和精度要求，设计合适的电压分压电路，确保待检测电压能够在适当的范围内进行检测。
高速高精度电流检测电路的设计
高速高精度电流检测电路的设计HUANG Shu-yan;LAI Song-lin【摘要】传统的电流检测电路中,单一的负反馈回路结构因带宽受限,无法满足用于微处理器的电源管理芯片对速度和精度的要求,需进行改进.在传统电流检测的基础上多引入一条负反馈回路,得到一种带动态偏置并联负反馈电路的新型电流检测电路.用Cadence EDA工具Spectre进行仿真,结果表明:在宽负载电流变化下,新型电路的单位增益带宽和增益相比传统型有较明显的提高,相位裕度在整个负载变化内都在65℃以上,检测电压的上冲现象得到有效抑制,且峰值比较靠近理想电压,具有较高的检测精度.因此,新型峰值电流检测电路的检测速度和精度与传统型相比,均有所改善,满足系统宽负载的设计要求.【期刊名称】《福建江夏学院学报》【年(卷),期】2019(009)003【总页数】7页(P103-109)【关键词】电流检测电路;动态偏置并联负反馈;峰值电流模DC-DC【作者】HUANG Shu-yan;LAI Song-lin【作者单位】;【正文语种】中文【中图分类】TN47随着便携式电子设备的普及，DC-DC变换器因其效率高、输出大电流等优点而被广泛应用于电源管理中。
根据调制方式和控制方式的不同，DC-DC变换器分为电压模PWM型、峰值电流模PWM型和均值电流模PWM型。
[1-3]相比电压模PWM型和均值电流模PWM型，峰值电流模PWM型具有瞬态响应快、电路环路比较简单、电路规模较小等优点。
作为峰值电流模PWM型DC-DC核心电路，峰值电流检测电路是将检测到的电感电流转换为电压，经斜坡补偿后与电压回路的误差信号Vc比较产生控制功率管开断的PWM脉冲信号。
[4,5]常用的电流检测方式有电感串联电阻、功率管导通电阻和功率管镜像拷贝以及运放钳位等方式。
[6-8]串联电阻造成功率损耗，功率管电阻受负载影响较大，高速高增益的运放使得设计复杂，这些方法在功耗、速度和精度上都存在缺陷。
电流检测电路设计指引
美的家用空调国内事业部设计规范规范编号：QMN-J33.228-2009电流检测电路设计指引（发布日期：2009-04-02）1范围本设计指引对电流检测电路的电路原理，各器件的参数计算选择，相关技术要求和实际使用中的有关问题进行了阐述。
本设计指引适用于美的家用空调国内事业部的电流检测电路的设计。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
QMN-J52.053 电流互感器（原标准号05.132）3定义无4总述在空调整机上，常用到电流互感器检测压缩机工作电流，下面根据常用电流检测电路介绍其工作原理及注意事项。
1美的家用空调国内事业部设计规范规范编号：QMN-J33.228-2009 5电路原理5.1电路原理图5.2工作原理简介在了解电路工作原理之前，首先简单介绍电流互感器CT1的工作原理。
电流互感器实际是一个线性变压器。
其输入电流（被检测电流）与输出电流跟它的内部线圈匝数成正比关系（均为交流电流量）。
这样我们开始叙述电路的工作原理：假如检测压缩机电流值为Ii，根据电流互感器固定的初级/次级线圈匝数比（常量）C，可确定输出电流（为交流）Io=Ii/C；在选取负载电阻R6（通常为1KΩ、1%）时，其阻值远远小于两分压电阻值。
这样，R6的阻值约等于实际的负载电阻值。
于是，R6两端的电压Uo=R6*Io=R6*Ii/C；（注：此为交流电压值）。
在经过整流二极管D10半波整流后（由于MCU 的A/D口所需输入电流很小，此处按严格的计算关系），二极管D10的负极与地之间的直流电压V1=1.414/2*Uo=0.707*R6*Ii/C；要减掉二极管上的压降约0.5V。
直流电压V1在分压电阻R14和R13上分压，得出该点的电压值V2=R13/（R13+R14）*V1=R13/（R13+R14）*(0.707*R6*Ii/C-0.5)，这就是最终输入到芯片检测口的压缩机电流参数模拟量（该值仍需通过实验最终确定。
一种na级小电流的检测电路 -回复
一种na级小电流的检测电路-回复一种na级小电流的检测电路是一种电子设备，用于测量非常小的电流。
这样的电路在许多应用中都非常有用，特别是在科学研究、医学诊断和精密仪器领域。
在本文中，我们将一步一步地介绍一种na级小电流检测电路的设计和工作原理。
首先，我们需要了解一些基本概念。
电流是电荷流动的量度，单位是安培（A）。
小电流是指电流非常微弱，通常在纳安级（nA）范围内。
为了测量这样小的电流，我们需要一种非常敏感的电路。
在设计na级小电流检测电路时，我们可以利用电流—电压（I-V）转换器的原理。
该转换器可以将电流转换为电压，从而方便测量和处理。
首先，我们需要选择一个适合的放大器。
放大器的任务是放大信号以便测量。
在这种纳级电流的情况下，我们需要选择一种能够在低电流范围内工作的放大器。
通常，运算放大器是一个不错的选择，因为它具有高放大倍数和低噪声。
接下来，我们需要设计一个合适的电路来将电流转换为电压。
对于na级电流，一个常用的方法是使用一个非常低阻抗的电阻，并在其两端测量电压。
根据欧姆定律，电压等于电阻乘以电流。
因此，将电阻与电流相乘得到的电压，就是我们需要测量的电流对应的电压。
然而，由于电流非常微弱，根据欧姆定律，所需的电阻几乎要无穷大，这对一个实际电路来说是不现实的。
因此，一种方法是使用一个纳安级电流放大器。
这种放大器能够将微弱的电流放大到检测电路能够处理的范围内。
在设计放大器电路时，我们需要注意噪声问题。
由于测量的是非常小的电流，任何外部噪声都可能对测量结果产生干扰。
因此，我们需要采取一些噪声抑制的措施，例如使用低噪声放大器、地线隔离和屏蔽。
此外，为了提高测量的准确性和稳定性，我们还可以使用温度补偿电路和反馈电路。
温度补偿电路可以抵消温度变化对测量结果的影响，反馈电路可以使放大器的增益更加稳定。
最后，我们需要设计一个合适的输出电路，将放大的电流转换为可以读取和处理的电压信号。
这可以通过连接放大器的输出到一个模数转换器（ADC）来实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流检测电路设计 Document number：PBGCG-0857-BTDO-0089-PTT1998课程设计报告题目：电流检测电路设计课程名称：电子信息工程课程设计****：***学生学号： 14年级： 2013级专业：电子信息工程班级：（1）班****：***电子工程学院制2016年3月目录电流检测电路设计学生：焦道楠指导教师：王留留电子工程学院电子信息工程专业1 绪论在电学中的测量技术涉及的范围非常广，广泛应用于学校、工业、工厂、科研等各种领域，供实验室和工业现场测量使用。
随着电子技术的不断发展，在数字化和智能化不断成为主体的今天，电压、电流测量系统中占有非常重要的位置。
我们在分析和总结了单片机技术的发展历史及发展趋势的基础上，以实用、可靠、经济的设计原则为目标，设计出全数字化测量电压电流装置。
系统主要以AT89C51单片机为控制核心，整个系统由中央控制模块、A/D转换模块、LED显示模块组成。
可实现对待测电压、电流的测量，在数码管上显示。
本次课程设计我所做的项目是基于单片机的电流检测系统，主要用到A/D转换和数码管显示。
近几年来，单片机已逐步深入应用到工农业生产各部门以及人们生活的各个方面。
各种类型的单片机也根据社会的需求而相继开发出来。
单片机是一个器件级的计算机系统，实际上它是一个微控制器或微处理器。
由于它功能齐全，体积小，成本低，因此它可以应用到所有的电子系统中。
AT89C51是一种带4K字节闪存的可编程可插除只读存储器的单片机。
单片机的可擦除只读存储器可以反复的擦除多次，该器件采用ATMEL高密度非易失性存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能的8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器。
2 设计的任务与要求课程设计的任务利用单片机及其相关知识，设计一个电流检测电路。
课程设计的要求（1）画出相应电流检测电路的原理图，并进行检测，生成PCB板；（2）编写程序，实现电流检测功能；（3）情况允许的情况下，做出实物，并估算其成本。
3 设计方案制定设计的原理本设计采用AT89C51单片机芯片配合ADC0804模/数转换芯片构成一个简易的电流检测电路。
电路通过ADC0804芯片调理电路输入口IN0输入的0～5 V的模拟量电压，经过模/数转换后，产生相应的数字量经过其输出通道D0～D7传送给AT89C51芯片的P3口。
AT89C51负责把接收到的数字量经过数据处理，产生正确的7段数码管的显示段码，并通过其P0口传送给数码管。
同时它还通过I/O口、、、产生位选信号，控制数码管的亮灭。
另外AT89C51还控制ADC0804的工作；和共同控制ADC0804的地址锁存端(ALE)和启动端(START)；控制ADC0804的转换结束信号(EOC)。
因为需要采集的数据是直流电流，由于ADC0804是逐次比较型8位串行A/D转换器，只能输入电压信号，故在数据采集之前先要把直流电流信号转化为直流电压信号。
通过适当的外围电路就可以实现了。
输入电压经过ADC0804进行数据转换和数据采集，采集结果为8位二进制数，为了方便分析，也可以看成是16进制数。
最后应用程序把相应字符传输给AT89C51管理芯片并通过数码管显示数据。
其中ADC0804的数据采集和AT89C51管理都需要在51单片机中编程实现数据传输和控制。
设计的技术方案由于A/D转换接口。
系统选用ADC0804，ADC0804的DB0～DB7分别接单片机的～，AGND、DGND、CS、VIN-接地，RD、WR分别接单片机的RD、WR端，中断请求INTR接单片机的口，VIN+接采集信号输入。
调整变阻器HAUBLAN20K，使辅助参考端VREF 脚得到标准电压。
在CLKIN、CLKOUT端设计RC振荡电路，由于ADC0804频率限制在100Hz～1460kHz，通过对频率公式F=1/的计算，选择电阻R=20k，电容C=200pF，即可得到符合设计要求的频率。
?系统由一个主控系统和一个检测模块组成。
被测电流通过ACS712芯片时，该芯片利用霍尔效应，将被测电流转换成0～5V的DC模拟信号，该模拟量经过A/D装置变成数字量。
A/D采样处理模块主要是对从ADC0804采集来的数据进行处理，完成对二进制数据BCD码的转换，并且通过P1口输出显示，P1口德低四位输出BCD码，高四位为数码管的片选信号。
ADC0804与AT89C51的连接采用循环扫描方式。
当A/D 转换结束后，ADC0804向CPU发出一个信号，CPU对转换后的数字量进行处理，使数码管显示当前的电流值。
4 设计方案实施单片机模块模块介绍AT89C51单片机是美国Atmel公司生产低电压，高性能CMOS 8位单片机，片内含4k bytes的可反复擦写的只读程序存储器（EPROM）和128 bytes的随机存取数据存储器(RAM)，器件采用Atmel公司的高密度、非易失性存取技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器（CPU）和Flash 存储单元，功能强大。
AT89C51单片机可提供许多高性价比的应用场合，可灵活应用于各种控制领域。
单片机电路图图2 单片机模块电路图传感器模块电流传感器的工作原理磁补偿式的工作原理是磁场平衡，即主回路电流IP在聚磁环所产生的磁场，通过一个次级线圈的电流产生的磁场进行补偿，使霍尔器件处于检测零磁通的工作状态，具体工作过程为：当主回路有一电流通过时，在导线产生的磁场被聚磁环聚集，感应霍尔器件使之有一个信号输出，这一信号驱动相应的功率管导通，从而获得一补偿电流IS。
这一电流通过多匝绕组产生的磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小，当IP与匝数相乘所产生的磁场与IS与匝数相乘所产生的磁场相等时，IS不再增加，霍尔器件起到指示零磁通的作用。
此时可以通过IS来测IP，当有变化时，平衡受到破坏，霍尔器件就有信号输出，即重复过程重新达到平衡。
被测电流的任何变化都会破坏这一平衡，一旦磁场失去平衡，霍尔器件就有信号输出，经放大后，立即有相应的电流流过次级绕组，对失衡的磁场进行补偿。
ACS712简述ACS712器件主要由靠近芯片表面的铜制电流通路和精确的低置线性霍尔传感器电路组成。
被测电流流经的通路（引脚1和2,3和4之间的电路）的内电阻通常是Ω,具有较低的功耗。
流经铜制电流通路的电流所产生的磁场，能够被片内的霍尔IC感应并将其转化为比例的电压。
通过将磁性信号尽量靠近霍尔可以消除芯片由于温度传感器来实现器件精确度的最优化。
精确的成比例的输出电压由稳定斩波型低偏置BiCMOS霍尔集成电路提供，该集成电路在出厂时已经进行了精确的编程。
稳定斩波技术是一种新技术，它给片内霍尔器件和放大器提供最小的偏置电压，该技术几乎可以消除由温度所产生的误差。
表1 ACS712器件的引脚及功能传感器电路图图3 传感器模块电路图A/D转换模块ADC0804简述ADC0804是一个早期的A/D转换器，因其价格低廉而在要求不高的场合得到广泛应用。
ADC0804是一个8位、单通道、低价格的A/D转换器。
主要特点是:（1）模数转换时间大约100us；（2）方便的TTL或CMOS标准接口；（3）可以满足差分电压输入；（4）具有参考电压输入端；（5）内含时钟发生器；（6）单电源工作时输入信号范围是0V～5V；（7）不需要调零等。
ADC0804引脚结构ADC0804采用的是双列直插封装，各脚功能如下：（1）D7-D0：8位数字量输出引脚；（2）IN0-IN7：8位模拟量输入引脚；（3）VCC：+5V工作电压；（4）GND：地；（5）REF（+）：参考电压正端；（6）REF（-）：参考电压负端；（7）START：A/D转换启动信号输入端；（8）ALE：地址锁存允许信号输入端（以上两种信号用于启动A/D转换）；（9）EOC：转换结束信号输出引脚，开始转换时为低电平，当转换结束时为高电平；（10）OE：输出允许控制端，用以打开三态数据输出锁存器；（11）CLK：时钟信号输入端（一般为500KHz）；（12）A、B、C：地址输入线。
LCD12864点阵液晶显示模块接口定义说明（1）接口J901的PIN01～PIN08引脚，输入输出8位数据，连接液晶的8位数据口；（2）接口J902的PIN01引脚，连接液晶的CS2片选引脚；（3）接口J902的PIN02引脚，连接液晶的CS1片选引脚；（4）接口J902的PIN03引脚，连接液晶的CE片选引脚；（5）接口J902的PIN04引脚，连接液晶的写引脚；（6）接口J902的PIN05引脚，连接液晶的读引脚；（7）电位器W901可调节液晶显示对比度。
功能描述本模块中选用的液晶为12X64像素无字库液晶，控制器为KS108B或兼容芯片。
液晶行向为128个像素，列向为64个像素；行向分成两个完全相同的左右分页屏，两个分页屏的显示通过CS1和CS2来选择。
表2 液晶接口定义编号符号引脚说明编号符号引脚说明1VSS电源地11DB4Date I/O2VDD电源正极（+5V）12DB5Date I/O3VO LCD偏压输入13DB6Date I/O14DB7Date I/O 4RS数据/命令选择端（H/L）5R/W读写控制信号（H/L）15CS1片选IC1信号6E使能信号16CS2片选IC2信号7DB0Date I/O17RST复位端（H: 正常工作，L: 复位）8DB1Date I/O18VEE LCD驱动负压输出（-5V）9DB2Date I/O19BLA背光源正极10DB3Date I/O20BLK背光源负极液晶显示电路图图4 LCD12864点阵液晶显示电路图5 各模块PCB图单片机模块图5 单片机模块PCB图传感器模块图6 传感器模块PCB图元件列表表3 元器件价格清单名称单价/元数量AT89C51 1 电阻100 电阻（A09-221） 1 电解电容120极性电容 1 肖特基二极管20DB15接头一套（公头、母头）晶振 1LED 60标头-2 1标头-3 1ACS712 16 系统的程序设计主程序主程序用来调用上述子程序，包括初始化单片机、初始化ADC0804等。
#include””u8 ADCResultfloat Currentu16 CurIntvoid PowerOnInirial(void){ ADC0804Initial() ?[J]. 水雷战与舰船防护. 2013(01)[2] 许小丽,冯全源.??[J]. 微电子学. 2010(02)[3] 李群芳.单片机原理、接口及应用[M].北京:清华大学出版社,2005[4] 林伟,付昌伟.??[J]. 微纳电子技术. 2008(07)[5] 彭为等.单片机典型系统设计实例精讲[M].北京:电子工业出版社,2006[6] 段俊萍.??[J]. 国外电子测量技术. 2009(03)[7] 方佩敏.??[J]. 今日电子. 2008(01)[8] 王香婷,苏晓龙.??[J]. 工矿自动化. 2008(02)[9] 王锐,周泽坤,张波.??[J]. 电子与封装. 2006(07)[10] 王昭华.??[J]. 电源世界. 2005(08)。
