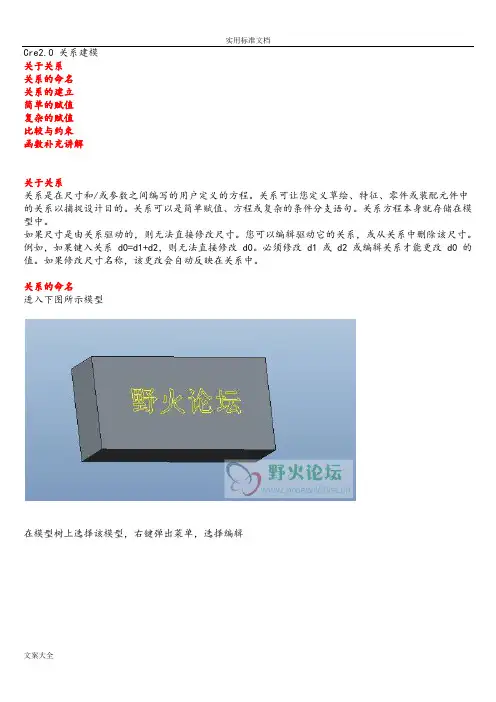

Cre2.0 关系建模

关于关系

关系的命名

关系的建立

简单的赋值

复杂的赋值

比较与约束

函数补充讲解

关于关系

关系是在尺寸和/或参数之间编写的用户定义的方程。关系可让您定义草绘、特征、零件或装配元件中的关系以捕捉设计目的。关系可以是简单赋值、方程或复杂的条件分支语句。关系方程本身就存储在模型中。

如果尺寸是由关系驱动的，则无法直接修改尺寸。您可以编辑驱动它的关系，或从关系中删除该尺寸。例如，如果键入关系d0=d1+d2，则无法直接修改d0。必须修改d1 或d2 或编辑关系才能更改d0 的值。如果修改尺寸名称，该更改会自动反映在关系中。

关系的命名

进入下图所示模型

在模型树上选择该模型，右键弹出菜单，选择编辑

模型显示如下

右击某个尺寸参数，右击选择属性

弹出如下界面

将名称改为gao

依次更改其他两个尺寸为chang 、kuan

关系的建立

同样在模型的“编辑”状态下，按下图操作

进入关系对话框

此时可以看见我们刚才命名的尺寸驱动

下面我们添加简单的关系

输入chang=kuan*2

输入时，单击模型中的相应尺寸，可以在关系的对话框中直接显示

单击确定，并重新生成模型（Ctrl+G），可以看到变化

简单的赋值

进入刚才的关系编辑窗口，输入以下关系式kuan=10

chang=15

gao=5

关系式的含义是

宽=10

长=15

高=5

确定并重新生成模型

复杂的赋值

进入刚才的关系编辑窗口，输入以下关系式kuan=50

chang=kuan*2/3

gao=(chang+kuan)/2

关系式的含义是

宽=50

长=宽*2/3

高=（长+宽）/2

单击确定并重新生产模型

此时我们编辑该模型，并选择高度尺寸，进行改修；系统会提示不能修改，并给吃该尺寸是由哪几个关系尺寸驱动的

比较与约束

进入刚才的关系编辑窗口，输入以下关系式chang=kuan*1.5

if kuan>50

gao=50

endif

if kuan<=50

gao=20

endif

关系式的含义是

长=宽*1.5

如果宽＞50

高=20

如果宽≤50

高=20

然后我们修改高的尺寸为60，并重新生产模型

修改高的尺寸为5，并重新生产模型

下面我们将关系的约束，我们保证该立方体的体积为1000，让模型自动对参数进行调整SLVE

chang*kuan*gao = 1000

chang=kuan*2

FR chang kuan

关系式的含义是

计算方程

长*宽*高=1000

长=宽*1.5

长、宽为关系变量

在该方程中，chang、kuan尺寸是关系是指定的，gao尺寸通过用户修改我们修改高度尺寸为10，看模型的变化

再改为15

函数补充讲解

符号

多种尺寸类型都使用后跟索引编号的符号代码：

“尺寸”(Dimensins) –以下是不同的尺寸语法：

d# -“零件”或“装配”模式下的尺寸。

d#:# -“装配”模式下元件中的尺寸。会将装配或元件的会话ID 添加为后缀。

rd# - 零件或顶级装配中的参考尺寸。

rd#:# -“装配”模式下的参考尺寸。会将装配或元件的会话ID 添加为后缀。

ad# -“零件”、“装配”或“绘图”模式下的相关(从动) 尺寸。

“草绘器”(Sketcher) - 可在草绘器关系中使用这些尺寸符号：

sd# -“草绘器”模式下的尺寸。

rsd# -“草绘器”中的参考尺寸。

kd# -“草绘器”中的已知尺寸。会为在现有几何之间(而非截面图元之间) 创建的尺寸指定此符号。“阵列”(Patterns) - 显示为p#，其中# 是阵列中的实例数目。双向阵列有两个p#。请注意，如果您将实例数改为非整数值，系统会将小数部分截去。例如，2.90 会变成2 个阵列实例。

“公差”(Tlerances) - 与公差格式关联的参数。必须启用公差才能查看这些符号：

tpm# - 以加/减对称格式表示的公差；# 是尺寸数值。

tp# - 以加-减格式表示的正公差；# 是尺寸数值。

tm# - 以加-减格式表示的负公差；# 是尺寸数值。

预定义的变量

下列预定义的变量可供使用：

PI = 3.141592654 G = 9.8 m/sec2 C1 = 1

C2 = 2 C3 = 3 C4 = 4

运算符号

下列运算符号可供使用：

+ = 加– = 减 / = 除

* = 乘 ^ = 求幂 ( ) = 用来分组的括号，d0 = (d1–d2) * d3

数学函数

下列数学函数可供使用：

cs () = 余弦 tan () = 正切 sin () = 正弦

sqrt () = 平方根 asin () = 反正弦 acs () = 反余弦

atan () = 反正切 sinh () = 双曲正弦 csh () = 双曲余弦

tanh () = 双曲正切 lg () = 以10 为底的对数 ln () = 自然对数

exp () = e 的指数 abs () = 绝对值

ceil () = 不小于实值的最小整数

flr () = 不大于实值的最大整数

质量属性

您可以在关系中计算指定模型的质量属性。您必须先设置密度值并计算质量属性，才能使用这些函数。功能包括：

mp_mass (path) mp_vlume (path)

mp_surf_area (path) mp_cg_x (path1, crd_sys, path2)

mp_cg_y (path1, crd_sys, path2) mp_cg_z (path1, crd_sys, path2)

其中：

path = 到所需元件的路径(如果在装配中)。如果路径是当前模型，请键入(" ")。格式为assy_name.asm : part_name.prt 或assy_id : part_id : sessin_id。

path1 = 将针对其计算值的元件的路径格式。

crd_sys = 参考坐标系名称。
