三相电压型逆变器
三相电压型逆变器基本原理
三相电压型逆变器基本原理三相电压型逆变器（Three-phase Voltage Inverter）是一种电力变换装置，能够将直流电转换为交流电，并且能够控制输出电压的幅值和频率。
在现代工业和家庭用电中得到了广泛应用。
下面将介绍三相电压型逆变器的基本原理及应用。
一. 逆变器基本结构
三相电压型逆变器有一个功率电子器件桥式整流器、一个电容滤波器、一个逆变器，以及控制电路组成。
整流器将输入的交流电转换为直流电，电容滤波器将直流电转换为平滑的直流电，逆变器再将直流电转换为高频的交流电输出。
控制电路可以根据需要来控制输出电压的幅值和频率。
二. 逆变器原理
三相电压型逆变器的输出电压是由三路正弦曲线相位不同的交流电信号叠加而成，每一路输出电压的幅值和频率配合得当，可以得到所需的任何交流电信号。
需要注意的是，逆变器输出电压的幅值和频率与输入直流电电压密切相关。
三. 逆变器控制
三相电压型逆变器的控制可以通过正弦PWM调制技术实现。
将参考正弦波形与三角波形相比较，确定下半部分的斜率控制输出电压。
斜率在1时，输出电压幅值最大，斜率为0时，输出电压幅值最小。
四. 逆变器应用
三相电压型逆变器广泛应用于交流传动的变频控制系统、电力过程控制、UPS和太阳能逆变器等领域。
同时，在家庭用电中，逆变器也可以用于将太阳能电池板发出的直流电转换为家庭可用的交流电。
总的来说，三相电压型逆变器具有容易控制和高效能的优势，可广泛应用于各种场合。
希望本文能够对读者了解逆变器的基本原理及应用有所帮助。
三相电压型逆变器

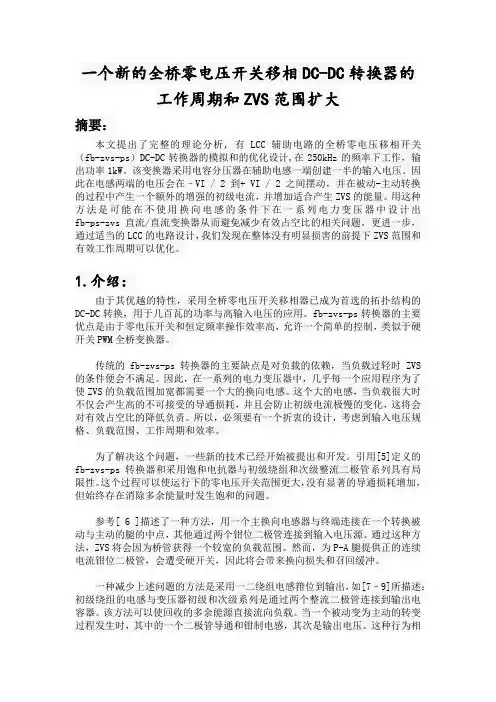

一个新的全桥零电压开关移相DC-DC转换器的工作周期和ZVS范围扩大摘要：本文提出了完整的理论分析, 有LCC辅助电路的全桥零电压移相开关（fb-zvs-ps）DC-DC转换器的模拟和的优化设计,在250kHz的频率下工作，输出功率1kW。
该变换器采用电容分压器在辅助电感一端创建一半的输入电压。
因此在电感两端的电压会在–VI / 2 到+ VI / 2之间摆动，并在被动-主动转换的过程中产生一个额外的增强的初级电流，并增加适合产生ZVS的能量。
用这种方法是可能在不使用换向电感的条件下在一系列电力变压器中设计出fb-ps-zvs直流/直流变换器从而避免减少有效占空比的相关问题。
更进一步，通过适当的LCC的电路设计，我们发现在整体没有明显损害的前提下ZVS范围和有效工作周期可以优化。
1.介绍：由于其优越的特性，采用全桥零电压开关移相器已成为首选的拓扑结构的DC-DC转换，用于几百瓦的功率与高输入电压的应用。
fb-zvs-ps转换器的主要优点是由于零电压开关和恒定频率操作效率高，允许一个简单的控制，类似于硬开关PWM全桥变换器。
传统的fb-zvs-ps转换器的主要缺点是对负载的依赖，当负载过轻时ZVS 的条件便会不满足。
因此，在一系列的电力变压器中，几乎每一个应用程序为了使ZVS的负载范围加宽都需要一个大的换向电感。
这个大的电感，当负载很大时不仅会产生高的不可接受的导通损耗，并且会防止初级电流极慢的变化，这将会对有效占空比的降低负责。
所以，必须要有一个折衷的设计，考虑到输入电压规格、负载范围、工作周期和效率。
为了解决这个问题，一些新的技术已经开始被提出和开发。
引用[5]定义的fb-zvs-ps转换器和采用饱和电抗器与初级绕组和次级整流二极管系列具有局限性。
这个过程可以使运行下的零电压开关范围更大，没有显著的导通损耗增加，但始终存在消除多余能量时发生饱和的问题。
参考[ 6 ]描述了一种方法，用一个主换向电感器与终端连接在一个转换被动与主动的腿的中点，其他通过两个钳位二极管连接到输入电压源。
三相电压型逆变电路120°导电方式_概述及解释说明
三相电压型逆变电路120°导电方式概述及解释说明1. 引言1.1 概述三相电压型逆变电路是一种常见且重要的逆变器拓扑结构，通常被广泛应用于工业控制、电力传输以及可再生能源领域等。
其中，其中采用120°导电方式的三相电压型逆变电路是一种常见的工作模式。
1.2 文章结构本文将按照以下结构进行介绍和说明：首先，在"2. 三相电压型逆变电路120°导电方式"部分中，我们将详细解释该逆变器的定义、原理以及构成元件，并深入探讨其工作原理。
接着，在"3. 概述及解释说明"部分中，我们将针对120°导电方式的三相电压型逆变电路进行特点介绍，同时与其他导通方式进行比较。
最后，在"4. 结论"部分中，我们将对整篇文章进行总结概要，并提供对三相电压型逆变电路未来发展的展望和建议。
1.3 目的本文旨在全面介绍和解释三相电压型逆变电路中采用的120°导通方式，并通过比较不同的导通方式来说明其在实际应用中的优势。
此外，本文还将从技术角度出发，展望该逆变电路的未来发展趋势，并提供相关的建议和改进方向。
通过对三相电压型逆变电路120°导通方式的深入理解，读者将能够更好地应用该技术并在实践中取得更好的效果。
2. 三相电压型逆变电路120°导电方式：2.1 定义及原理：三相电压型逆变电路是一种将直流电转换为交流电的装置，它通过采用特定的脉宽调制技术来实现。
而120°导通方式是其中常用的一种导通控制方式。
在三相电压型逆变电路中，通过控制开关器件（如晶闸管或功率场效应管等）的导通和断开，使得输入直流侧的正、负源极之间交替连接到输出交流侧的不同相，从而产生所需频率和幅值的交流信号。
而120°导通方式则是指通过改变三个开关器件之间的导通角度来实现对交流输出波形进行控制。
此方法将每个周期分为6个相同时间间隔（即360°/6 = 60°），其中A、B、C三相各自占据两个相邻时间间隔。
三相电压型桥式逆变电路
三相电压型桥式逆变电路三相电压型桥式逆变电路是一种常用于交流电能转换为直流电能的电路。
它的作用是将三相变压器的交流输出转换成直流输出，使得直流设备可以正常工作。
下面我们将分步骤阐述三相电压型桥式逆变电路的原理和构成。
第一步：构成三相电压型桥式逆变电路由三相桥式整流器、滤波电路、三相逆变器以及控制电路构成。
其中，三相桥式整流器将三相交流电压转化为直流电压，而滤波电路则用于过滤直流电压中的脉动，使其变成平滑的直流电压。
三相逆变器则将直流电压转化为交流电压，以满足直流设备的使用需求。
第二步：原理在三相电压型桥式逆变电路中，三相桥式整流器的作用是将三相的交流电压转换成直流电压，其中，三相桥式整流器中的六个二极管分成三组，每组内部两个二极管互相导通，这样就可以将交流电源的正、负半周分别对三相变压器的正、负半周进行整流。
当交流电压为零时，就可以实现直流电压的输出。
滤波电路中通常采用大容量的电容进行滤波，以去除直流电压中的脉动。
三相逆变器则用于将直流电压转换成交流电压。
在三相逆变器中，采用6个双向可控硅管（thyristor）组成。
通过控制双向可控硅管的通断状态和导通角度，可以控制输出交流电压的幅值和频率，从而满足直流设备的使用需求。
而控制电路则是保证整个电路正常工作的关键，它通过对三相桥式整流器和三相逆变器进行控制，来保证直流电压的稳定输出。
第三步：应用三相电压型桥式逆变电路应用广泛，特别是在电力电子领域。
它可以用于直流电驱动电机、飞行器等需要输入直流电源的设备中，同时也可以用于UPS等应急设备中。
此外，它还可以用于电力系统中的稳定调节，从而实现电网负荷调节和功率控制等功能。
总体而言，三相电压型桥式逆变电路是一种十分重要的电路结构，其在工程实践中有着广泛的应用，不仅对电力系统和工业自动化系统的发展产生了深远的影响，也推动了电力电子学科的发展。
三相逆变器电路原理和工作过程图文说明
三相逆变器电路原理和工作过程图文说明单相逆变器电路由于受到功率开关器件的容量、零线（中性线）电流、电网负载平衡要求和用电负载性质等的限制，容量一般都在100kV A以下，大容量的逆变电路大多采用三相形式。
三相逆变器按照直流电源的性质不同分为三相电压型逆变器和三相电流型逆变器。
1.三相电压型逆变器。
电压型逆变器就是逆变电路中的输入直流能量由一个稳定的电压源提供，其特点是逆变器在脉宽调制时的输出电压的幅值等于电压源的幅值，而电流波形取决于实际的负载阻抗。
三相电压型逆变器的基本电路如图6-15所示。
该电路主要由6只功率开关器件和6只续流二板管以及带中性点的直流电源构成。
图中负载L和R表示三相负载的各路相电感和相电阻。
图6-15 三相电压型逆变器电路原理图图6-15三相电压型逆变器电路原理图功率开关器件VT1～VT6在控制电路的作用下，控制信号为三相互差1200的脉冲信号时，可以控制每个功率开关器件导通180度或120度，相邻两个开关器件的导通时间互差60度逆变器三个桥臂中上部和下部开关元件以180度间隔交替开通和关断，VT1～VT6以60度的电位差依次开通和关断，在逆变器输出端形成a、b、c三相电压。
控制电路输出的开关控制信号可以是方波、阶梯波、脉宽调制方波、脉宽调制三角波和锯齿波等，其中后三种脉宽调制的波形都是以基础波作为载波，正弦波作为调制波，最后输出正弦波波形。
普通方波和被正弦波调制的方波的区别如图6-16所示，与普通方波信号相比，被调制的方波信号是按照正弦波规律变化的系列方波信号，即普通方波信号是连续导通的，而被调制的方波信号要在正弦波调制的周期内导通和关断N次。
方波调制波形图6-16 方波与被调制方波波形示意图2.三相电流型逆变器。
电流型逆变器的直流输入电源是一个恒定的直流电流源，需要调制的是电流，若一个矩形电流注入负载，电压波形则是在负载阻抗的作用下生成的。
在电流型逆变器中，有两种不同的方法控制基波电流的幅值，一种方法是直流电流源的幅值变化法，这种万法使得交流电输出侧的电流控制比较简单；另一种方法是用脉宽调制来控制基波电流。
三相电压型逆变电路工作过程
三相电压型逆变电路工作过程三相电压型逆变电路是将三相交流电转换为直流电的一种电路形式。
它由三相桥式整流器和逆变器两个部分组成，整流器将三相交流电转换为直流电，而逆变器则将直流电转换为可变频率、可调幅度的交流电。
下面我将详细介绍三相电压型逆变电路的工作过程。
首先，我们来看整流器的工作过程。
整流器由三相桥式整流电路组成，它由六个晶闸管或整流二极管构成，分别连接在三相交流电源的三个相线上。
当晶闸管或整流二极管接通时，对应的相线上的交流电流通过整流器进入负载电路，同时在负载电路两端形成正向电压。
当晶闸管或整流二极管关断时，交流电流被阻断，负载电路的电压为零。
整流器通过不断的开关操作，使得交流电源的电压在负载电路两端产生一系列脉冲电压。
接下来，我们来看逆变器的工作过程。
逆变器由若干个晶闸管或功率管构成，这些管子将整流器输出的脉冲电压转换为可变频率的交流电。
逆变器的工作原理是通过改变晶闸管或功率管的导通时间，控制输出脉冲电压的频率和幅度。
逆变器的脉冲宽度调制技术采用了PWM技术(Pulse Width Modulation)，根据输入的参考信号引导晶闸管或功率管的导通和断开，从而实现对输出电压频率和幅度的调节。
具体来说，逆变器通过接收控制信号，将输入的直流电转换为脉冲信号，并通过PWM技术对脉冲信号的宽度进行调制，使得输出电压的频率和幅度可以根据需要进行调节。
这样就实现了将直流电转换为可变频率、可调幅度的交流电。
逆变器输出的电压通常是三相对称的正弦波，它可以用来驱动各种交流电动机、电动机控制系统和其他需要交流电源的设备。
总结一下，三相电压型逆变电路主要由整流器和逆变器两个部分组成。
整流器将输入的三相交流电转换为直流电，而逆变器将直流电转换为可变频率、可调幅度的交流电。
通过整流器和逆变器的组合，可以实现将三相交流电源转换为直流电源，并通过逆变器将直流电源转换为三相交流电源。
这种电路在电力变频调速系统和其他需要交流电源的应用中具有广泛的应用前景。
三相电压逆变器的工作原理
三相电压逆变器的工作原理首先，三相电压逆变器的输入是直流电，通常来自于太阳能电池板或者其他直流电源。
这个直流电通过一个整流器进行转换和筛选，以确保输出给逆变器的直流电质量良好。
在直流电输入的同时，还会有一个电容器用于储存能量并提供给逆变器的工作。
接着，将经过整流的直流电输入到逆变器中，逆变器通过使用开关器件（通常为晶闸管或者IGBT）控制开关频率和脉冲宽度，将直流电转换为特定频率和电压的交流电。
通常情况下，逆变器会将直流电转换为三相的交流电。
逆变器内的控制单元会根据输入的控制信号来控制开关器件的开关频率和脉冲宽度，以达到所需的输出电压和频率。
逆变器还会通过内置的滤波器来净化输出的交流电，并降低谐波和噪声。
三相电压逆变器的核心部件是开关器件和控制单元。
开关器件用于控制直流电的开关，并将其转换为交流电。
通常采用全桥结构，以提高转换效率。
而控制单元则负责控制开关器件的开关频率和脉冲宽度，以保证输出的电压和频率稳定。
在运行过程中，逆变器根据输入信号的变化，调整开关器件的开关频率和脉冲宽度，以实现输出电压和频率的稳定。
逆变器还可以通过添加外部电流传感器等装置来提高功率传输效率和输出电能质量。
除了基本的工作原理，三相电压逆变器还有一些其他的特点和功能。
例如，它可以通过脉宽调制技术实现对输出电压的调节，以满足不同设备的需求；逆变器还可以根据需要实现并联运行，以提高输出功率；此外，逆变器还可以通过添加储能系统来增加电能的储存和使用。
总的来说，三相电压逆变器通过控制开关器件的开关与闭合状态，将直流电转换为特定频率和电压的交流电。
它在可再生能源和电动交通等领域具有重要的应用价值，为这些领域的发展提供了可靠的能源转换解决方案。
三相电压逆变器原理图
三相电压逆变器原理图
三相电压逆变器原理图如下：
[原理图]
根据原理图中的电路连接，三相电压逆变器主要由三个部分组成：输入滤波电路、逆变桥电路和输出滤波电路。
输入滤波电路主要由电容器和电感器组成，用于滤除输入电压中的高频噪声和干扰信号，保证逆变器工作的稳定性和可靠性。
逆变桥电路是三相逆变器的核心部分，由六个可控开关管（如IGBT）组成，分别为上下桥臂。
通过控制开关管的导通和关断，可以实现三相电压的逆变。
输出滤波电路主要由电感器和电容器组成，用于滤除逆变后输出电压中的高频谐波，提高逆变器输出电压的纯度和稳定性。
逆变器工作过程中，输入三相电压经过输入滤波电路进入逆变桥电路，在逆变桥电路的控制下，经过逆变和开关操作，将输入的直流电压逆变为输出的交流电压。
最后，输出电压经过输出滤波电路进行滤波处理，得到稳定的三相交流电压输出。
通过以上电路连接和工作过程，三相电压逆变器能够将直流电压转换为交流电压，实现在三相系统中的能量传送和使用。
三相电压型逆变器基本原理
三相电压型逆变器基本原理首先是整流器。
整流器的主要功能是将交流电源输出的交流电能转换为直流电能。
在三相电压型逆变器中，整流器一般采用三相全桥整流电路。
该电路由三相桥式整流器、电容滤波器组成。
当输入的交流电源为三相电源时，三相桥式整流器能够同时对三相电压进行整流。
通过对不同相的电流进行不同的控制，可以有效地限制谐波对整流器的影响，减小输出波形的畸变。
接下来是中间直流环节。
中间直流环节是连接整流器和逆变器的一个环节，主要功能是将整流器输出的直流电能进行储存，并提供给逆变器。
中间直流环节通常由一个电容器和一个电感器组成。
电容器用于储存电能，电感器主要用于过滤直流环节中的谐波。
最后是逆变器。
逆变器的主要功能是将中间直流环节输出的直流电能转换为交流电能并输出。
在三相电压型逆变器中，逆变器通常采用三相桥式逆变电路。
该电路由三相桥式逆变器、滤波器组成。
逆变器将直流电能转换为交流电能的过程是通过将直流电压逆变为三相交流电压实现的。
通过控制逆变器输出的脉宽和频率，可以实现对输出波形的控制，同时可以调节输出功率。
在三相电压型逆变器中，控制系统起着重要的作用。
控制系统主要通过对整流器和逆变器的控制，实现对逆变器输出电压、频率和相位的控制。
通过控制系统，可以实现对逆变器的调速、调压等功能。
总结起来，三相电压型逆变器的基本原理是通过整流器将输入的交流电能转换为直流电能，然后通过中间直流环节储存和过滤直流电能，最后通过逆变器将直流电能逆变为交流电能并输出。
控制系统起着关键的作用，通过对整流器和逆变器的控制，实现对逆变器输出的电压、频率和相位的控制。
三相电压型逆变器具有输出波形好、效率高、可靠性高等优点，广泛应用于各种电力控制系统中。
三相电压源型逆变器
负载中点与直流电源中点连接时逆变器输 出波形（三相负载星型接法） 出波形（三相负载星型接法）
考虑到直流电压源中性点与负载中点o联接，负载为星型联接， 考虑到直流电压源中性点与负载中点 联接，负载为星型联接，输出电压波形上图 联接 ）、（b）、（ 中（a）、（ ）、（ ）所示，相电压可以用傅立叶级数表示如下： ）、（ ）、（c）所示，相电压可以用傅立叶级数表示如下：
式中 Ud—— 直流电压源电 压，V。 。
线电压为
式中
ua0——A相相电压，V。 相相电压， 。 相相电压 ub0——B相相电压，V。 相相电压， 。 相相电压 uc0——C相相电压，V。 相相电压， 。 相相电压
线电压的傅立叶级数表达式为
线电压基波有效值为
线电压平均值
若负载采用星形联接，且星形负载的中点 不与直流电源 若负载采用星形联接，且星形负载的中点o不与直流电源 中点联接。 区段， 导通， 中点联接。在0<ψt<=π/3区段，开关 、S5和S6导通， 区段 开关S1、 和 导通 其等效电路如图所示。 其等效电路如图所示。
三相电压源型方波逆变器
第五组：胡鹏展 倪晨晓 李 渊 支峥峥
提纲：
1.三相逆变器的特点及注意事项 三相逆变器的特点及注意事项 2.三相电压源型逆变器的基本电路 三相电压源型逆变器的基本电路 3.三相电压源型方波逆变器的导通型及其特征 三相电压源型方波逆变器的导通型及其特征 4.三相负载星形接法 三相负载星形接法
三相逆变器的特点： 三相逆变器的特点：
效率高、模块化、MPPT效率 > 99%、无功功率自动调节、传送设备参数无需数 据记录器、三角形或星形交流电接法、内含交直流保事项：
（1）如果连接线太小， 将会导致火灾。无论是输入线、输出线、地线，还是电 池线。尤其是地线必须是接线径足，否则会造成生命危险。 （2）连接方式 A．将输出线直接入输出端子台，这个连接方式令逆变器能支持更大的负载。 B．将输入线直接入输入端子台，也就是说，商业用电通过端子台输进逆变器， 并且负载也是通过端子台输出。这个方式的好处就是能令逆变器工作达到150%标定功 率。 （3）电池的外在连接：首先认清电池的正负极，将由我们公司专业人士提供的黑 线缆连接电池的负极，红色的连接正极。 注意：不要使用太细的线，否则会造成逆变器损坏，甚至造成火灾。不可用压铆 螺母柱进行紧固。
三相桥式电压型逆变器
三相桥式电压型逆变器三相桥式电压型逆变器是一种常见的电力电子设备，用于将直流电源转换为交流电源。
它在现代工业和家庭电气化中起着重要作用。
本文将向读者介绍三相桥式电压型逆变器的原理、应用和一些使用技巧，并提供一些实用的建议。
首先，让我们了解一下三相桥式电压型逆变器的原理。
该逆变器由六个功率开关管和相关电路组成，它们按特定序列开关，以产生三相交流电源。
通过适当的控制策略，这些开关可控制电源的频率、幅度和相位。
这使得逆变器能够适应不同的负载需求，如电动机驱动、光伏发电系统等。
三相桥式电压型逆变器的应用十分广泛。
它被广泛应用于变频驱动系统中，如电动机的变频调速、供电系统中的电力调节等。
此外，它还用于光伏发电系统，将以太阳能发电的直流电转换为交流电，以供电网络使用。
由于逆变器具有高效率和可靠性，因此在可再生能源领域得到广泛应用。
在使用三相桥式电压型逆变器时，我们需要注意一些使用技巧和细节。
首先，我们需要选择合适的逆变器容量，以满足实际负载需求。
其次，逆变器应安装在干燥通风的环境中，以保持正常运行。
我们还需要确保逆变器与电源和负载之间的电缆连接良好，以避免损坏和故障。
此外，逆变器的保护和维护也是至关重要的。
在逆变器工作期间，必须定期检查温度、电流和电压等参数，以确保其正常工作。
当逆变器出现故障或异常时，应及时进行修理或更换部件，以避免损坏其他设备。
总之，三相桥式电压型逆变器是一种重要的电力电子设备，具有广泛的应用前景。
通过了解其工作原理和使用技巧，我们能够更好地应用逆变器，提高电力转换效率。
希望本文对读者有所帮助，并能够在实践中发挥指导作用。
三相电压型逆变电路原理
三相电压型逆变电路原理
三相电压型逆变电路是一种能够将直流电能转换为交流电能的电路。
它主要由三相全桥逆变器、输出滤波器和控制电路组成。
在三相电压型逆变电路中，输入信号为直流电源，通过三相全桥逆变器将直流电压转换为交流电压。
三相全桥逆变器由六个功率开关管和反并联二极管组成，通过控制这些功率开关管的导通和关断，可以实现对输出交流电压的控制。
输出滤波器主要用于平滑转换后的交流电压，去除其中的谐波成分，并提供稳定的输出电压。
常见的输出滤波器包括电感滤波器和电容滤波器。
控制电路通过对逆变器的控制，实现对输出电压的调节和保护功能。
常见的控制方法包括PWM控制和SPWM控制。
PWM
控制通过不同占空比的脉宽调制，实现对输出电压的调节；SPWM控制则通过不同频率的正弦波形来控制输出电压的形
状和频率。
三相电压型逆变电路广泛应用于工业生产中，可以将直流电源转换为三相交流电源，满足各种电气设备的供电需求。
同时，由于逆变电路具有高效、可靠和稳定的特性，被广泛应用于太阳能发电、风力发电等可再生能源领域。
三相电压型逆变器中并联二极管的作用
一、概述三相电压型逆变器是一种常见的电力变换设备，其在电力变换过程中需要进行优化控制以确保输出电压的稳定性和质量。
而在三相电压型逆变器中，串联二极管的作用尤为重要，它可以有效地保护整个逆变器系统，提高系统的效率和可靠性。
二、串联二极管的作用1. 保护逆变器系统：在三相电压型逆变器中，并联二极管起到了重要的保护作用。
当逆变器系统中的晶闸管或功率管失效时，如果没有并联二极管，将导致整个系统无法正常工作。
而并联二极管可以在晶闸管或功率管失效时快速开启，确保逆变器系统的持续工作，避免电力系统因故障而中断。
2. 提高效率和可靠性：并联二极管的作用不仅仅是保护系统，同时还可以提高逆变器系统的工作效率和可靠性。
通过合理设置并联二极管的参数和位置，可以减小逆变器系统中元器件的损耗，提高能量转换的效率，延长系统的使用寿命。
3. 降低逆变器系统的损耗：在三相电压型逆变器中，并联二极管还可以减小逆变器系统中元器件的损耗。
当逆变器输出电压过高或过低时，并联二极管可以帮助调节电压，避免过电压或欠电压对系统产生损害，从而降低逆变器系统的损耗。
三、并联二极管的选型和布局1. 选型原则：在设计三相电压型逆变器时，应根据系统的电压等参数选择合适的并联二极管。
通常情况下，需要考虑并联二极管的最大反向电压、最大正向电流、导通压降等参数，确保其能够在逆变器系统中稳定可靠地工作。
2. 布局设置：并联二极管的布局设置也是十分重要的。
合理的布局设计可以降低逆变器系统中元器件之间的互相干扰，提高系统的稳定性和可靠性。
合理的布局还可以减小逆变器系统的空间占用，降低系统的成本。
四、结语三相电压型逆变器中并联二极管的作用不容忽视，它在整个逆变器系统中扮演着重要的角色。
通过合理设置并联二极管的参数和布局，可以保护逆变器系统，提高系统的效率和可靠性，降低系统的损耗。
在设计和应用三相电压型逆变器时，需要充分重视并联二极管的选择和设置，确保其能够发挥最大的作用。
三相桥式电压型逆变器电路的建模与仿真实验
三相桥式电压型逆变器电路的建模与仿真实验摘要：本文在对三相桥式电压型逆变电路做出理论分析的基础上，建立了基于MATLAB的三相桥式电压型逆变电路的仿真模型并对其进行分析与研究，用MATLAB 软件自带的工具箱进行仿真，给出了仿真结果，验证了所建模型的正确性。
关键词：逆变；MATLAB；仿真第一章概述1.1电力电子技术顾名思义，可以粗略地理解，所谓电力电子技术就是应用于电力领域的电子技术。
电子技术包括信息电子技术和电力电子技术两大分支。
通常所说的模拟电子技术和数字电子技术都属于信息电子技术。
电力电子技术中所变换的"电能"和"电力系统"所指的"电力"是有一定差别的。
两者都指"电能"，但后者更具体，特指电力网的"电力"，前者则更一般些。
具体地说，电力电子技术就是对电能进行变换和控制的电子技术。
更具体一点，电力电子技术是通过对电子运动的控制对电能进行变换和控制的电子技术。
其中，用来实现对电子的运动进行控制的器件叫电力电子器件。
目前所用的电力电子器件均由半导体材料制成，故也称电力半导体器件。
电力电子技术所变换的"电力"，功率可以大到数百兆瓦甚至吉瓦，也可以小到数瓦甚至是毫瓦级。
信息电子技术主要用于信息处理，而电力电子技术则主要用于电力变换，这是二者本质上的不同。
1.2电力电子技术的应用（1）一般工业中，采用电力电子装置对各种交直流电动机进行调速，一些对调速性能要求不高的大型鼓风机近年来也采用变频装置以达到节能的目的，除此之外，有些对调速没有特别要求的电机为了避免启动时的电流冲击而采用软启动装置，这种软启动装置也是电力电子装置。
电化学工业大量使用直流电源，电解铝、电解食盐水以及电镀装置均需要大容量整流电源。
电力电子产品还大量应用于冶金工业中的高频或中频感应加热电源、淬火电源及直流电弧炉电源等场合。
三相逆变器工作原理及控制
出电压。
正常工作过程
正常工作
当三相逆变器正常工作时，控制电路根据负载需求和运行模式，实 时调整各桥臂的导通状态，以输出满足要求的交流电压。
负载需求
根据负载的实际需求，控制电路调整各桥臂的导通状态，以输出满 足要求的交流电压。
运行模式
根据不同的运行模式（如电压模式、电流模式等），控制电路调整各 桥臂的导通状态，以实现不同的控制目标。
船舶电力推进
为船舶提供动力，具有 高效、环保和节能的优 点。
列车电力推进
为列车提供动力，具有 加速快、运行平稳和节 能的优点。
无人机电力推进
为无人机提供动力，具 有高效、灵活和环保的 优点。
在电机控制系统中的应用
电机驱动控制
01
通过逆变器来控制电机的启动、停止、调速和方向等。
电机保护控制
02
通过逆变器来监测电机的运行状态，实现过载、短路等保护功
停机过程
停机
当需要停机时，控制电路会按照设定的停机模式，逐一关闭各桥 臂的开关，使三相逆变器逐步退出工作状态。
逐一关闭
控制电路按照设定的停机模式，逐一关闭各桥臂的开关。
逐步退出
在停机过程中，三相逆变器的输出电压逐渐减小至零，最终完全 退 Nhomakorabea工作状态。
04
三相逆变器的控制策略
电压控制策略
总结词
通过控制逆变器的输出电压，实现对输出电压的幅值、频率和相位进行调节。
模块化
模块化设计能够提高三相逆变器的可维护性和可扩展性， 方便实现分布式电源系统和微电网的集成应用。
面临的挑战
可靠性问题
由于三相逆变器在电力系统中承担着重要的角色，其可靠性问题一直是研究的重点和难点 ，如何提高逆变器的可靠性和稳定性是当前面临的重要挑战。
三相电压型逆变开关器件的导通规律
一、概述三相电压型逆变开关器件是电力电子领域中常见的一种器件，它可以将直流电源变换成交流电源，广泛应用于各种工业领域。
在逆变器的工作过程中，开关器件的导通规律对逆变器的性能和效率有着至关重要的影响。
本文将对三相电压型逆变开关器件的导通规律进行讨论，以期对相关领域的研究和应用提供参考。
二、三相电压型逆变开关器件的基本工作原理三相电压型逆变开关器件主要由六个晶体管组成，通过适当的触发信号使得晶体管在一定的时序下导通，从而实现对输入直流电压的逆变。
在正半周，其中的三个晶体管相继导通，形成如图1所示的电路拓扑结构。
在负半周，另外三个晶体管导通，如图2所示。
三、三相电压型逆变开关器件的导通规律1. 开关器件导通的时序规律在三相电压型逆变开关器件中，晶体管的导通具有严格的时序要求。
在正半周，晶体管必须按照特定的顺序导通，以保证输出交流电压的波形合理稳定；同样，在负半周，也需要遵循相应的导通时序。
导通时序的准确控制是保证逆变器正常工作的关键。
2. 导通间的关联性三相电压型逆变开关器件中的六个晶体管之间具有一定的导通关联性，即某些晶体管的导通需要受到其他晶体管导通状态的影响。
这种关联性是为了避免出现过电压或过电流等异常情况，保护逆变器和负载的安全运行。
3. 导通的失调问题由于制造工艺和器件参数的差异，三相电压型逆变开关器件中的晶体管可能存在导通的失调问题，即同一相的晶体管导通时间不一致。
这会导致输出波形的失真和不稳定，需要通过合理的控制策略来解决。
4. 导通的功率损耗晶体管在导通状态下会产生一定的导通损耗，这部分损耗直接影响逆变器的效率。
需要对晶体管的导通状态进行合理的控制，以降低功率损耗，提高能源利用率。
四、总结三相电压型逆变开关器件的导通规律对逆变器的性能和稳定性有着重要的影响，合理的导通控制策略是保证逆变器正常工作的关键。
通过对导通规律的深入研究，可以为逆变器的设计和运行提供技术支持，推动电力电子领域的发展和进步。
三相逆变器工作原理
三相逆变器工作原理三相逆变器是一种将直流电转换为交流电的装置，通常用于工业生产中的变频调速系统、UPS系统和太阳能发电系统等领域。
它的工作原理主要包括电压型逆变器和电流型逆变器两种类型。
下面将分别介绍这两种逆变器的工作原理。
首先，我们来看电压型逆变器的工作原理。
在电压型逆变器中，通过对直流电源进行PWM调制，控制开关管的导通和关断，从而实现对输出交流电压的控制。
具体来说，当开关管导通时，直流电源的电流通过变压器向负载输出，同时存储在电感中的能量增加；而当开关管关断时，存储在电感中的能量释放，从而产生负向的输出电压。
通过不同的PWM调制方式，可以实现对输出交流电压幅值、频率和相位的控制。
其次，我们来看电流型逆变器的工作原理。
电流型逆变器通过对直流电源进行调制，控制开关管的导通和关断，从而实现对输出交流电流的控制。
具体来说，当开关管导通时，直流电源的电流通过变压器向负载输出，同时存储在电容中的能量增加；而当开关管关断时，存储在电容中的能量释放，从而产生负向的输出电流。
通过不同的调制方式，可以实现对输出交流电流幅值、频率和相位的控制。
总的来说，无论是电压型逆变器还是电流型逆变器，它们的工作原理都是通过对直流电源进行调制，控制开关管的导通和关断，从而实现对输出交流电压或电流的控制。
在实际应用中，逆变器的工作原理对于系统的性能和稳定性具有重要影响，因此需要合理设计和精心调试。
除了工作原理外，逆变器的高效率、低谐波、快速响应等特点也是其在工业生产和新能源领域得到广泛应用的重要原因。
随着技术的不断进步，逆变器的性能和可靠性将会得到进一步提升，为工业生产和能源转换带来更大的便利和效益。
三相电压型桥式逆变电路
三相电压型桥式逆变电路三相电压型桥式逆变电路是一种常用的电力电子器件，具有广泛的应用领域。
本文将从以下几个方面介绍三相电压型桥式逆变电路的基本原理、结构特点、控制方法、应用及发展趋势等方面。
一、基本原理三相电压型桥式逆变电路是一种将直流电转换为交流电的逆变器，其基本原理是通过逆变器中的半导体开关器件，对直流电进行逆变，使其输出为交流电。
逆变电路的核心组成部分是桥式逆变器，它由六个开关器件组成，通常采用MOSFET、IGBT等功率半导体器件作为开关元件。
在三相电压型桥式逆变电路中，通过控制六个开关器件的导通和截止，可以实现对输出电压的控制。
二、结构特点三相电压型桥式逆变电路的结构特点主要表现在以下几个方面：1. 采用桥式逆变器结构，具有输出电压高、输出功率大的特点。
2. 采用半导体器件作为开关元件，具有快速开关速度、高效率、可靠性高等优点。
3. 逆变器控制电路采用数字控制技术，具有控制精度高、控制稳定性好等优点。
4. 逆变器输出电压可调，具有输出电压稳定性好、波形纹波小等特点。
三、控制方法三相电压型桥式逆变电路的控制方法主要有以下几种：1. 脉宽调制控制方法：通过改变逆变器输出电压的占空比，实现对输出电压的控制。
2. 调制电压控制方法：通过改变逆变器输出电压的幅值和频率，实现对输出电压的控制。
3. 向量控制方法：通过向量运算，实现对逆变器输出电压的控制。
四、应用三相电压型桥式逆变电路的应用非常广泛，主要应用于以下领域： 1. 交流电机驱动：通过逆变器将直流电转换为交流电，实现对交流电机的驱动。
2. 电网并网：通过逆变器将直流电转换为交流电，实现对电网的并网。
3. 电力调节：通过逆变器将直流电转换为交流电，实现对电力的调节。
4. 其他应用：逆变器还可以应用于风力发电、太阳能发电、UPS 等领域。
五、发展趋势随着科技的不断发展，三相电压型桥式逆变电路也在不断发展。
未来，三相电压型桥式逆变电路的发展趋势主要有以下几个方面：1. 集成化：逆变器将越来越多地集成于电机内部，实现电机驱动的高度集成化。
三相电压型逆变电路中变频变压的控制方式
三相电压型逆变电路中变频变压的控制方式1.引言1.1 概述随着现代电力系统及电子技术的发展，逆变电路在工业和家庭领域的应用越来越广泛。
三相电压型逆变电路是一种常见的逆变电路类型，可以将直流电源转换为交流电源，用于驱动交流电动机或供电给交流负载。
三相电压型逆变电路的基本原理是利用逆变器将直流电源的电压转换为三相交流电压。
这种逆变电路由三相桥式逆变器、LC滤波器和负载组成。
逆变器通过控制开关管的开关动作，将直流电源的电压逆变为可控制的三相交流电压。
LC滤波器用于平滑交流输出电压，提高电路的稳定性和纹波滤波效果。
变频变压则是指逆变电路通过改变交流输出电压的频率和幅值，实现对交流电机速度和转矩的精确控制。
变频变压的控制方式有多种，包括PWM（脉宽调制）控制、SPWM（正弦PWM）控制、SVPWM（空间矢量PWM）控制等。
这些控制方式通过调整逆变器中开关管的开关时间和频率，以及调节控制信号的幅值，实现对输出交流电压的精确控制。
本文将重点探讨三相电压型逆变电路中变频变压的控制方式。
通过深入分析这些控制方式的原理和特点，我们可以更好地理解逆变电路的工作原理，为逆变电路的设计和应用提供参考。
同时，本文将对当前变频变压控制方式的研究进展和未来发展方向进行展望，以为相关领域的研究者提供参考和启示。
1.2 文章结构文章结构决定了文章的布局和组织方式，对读者理解文章内容和观点的逻辑顺序起到重要的指导作用。
本文将按照以下结构进行阐述和探讨三相电压型逆变电路中变频变压的控制方式。
首先，我们将在引言部分概述本文的目的和主要内容，并简要介绍三相电压型逆变电路的基本原理，为后续的内容奠定基础。
通过引言的概述，读者可以对本文的主题和结构有一个整体的把握。
接下来，正文部分将分为两个主要章节展开讨论。
第一章节将详细阐述三相电压型逆变电路的基本原理，包括其工作原理、电路组成和工作状态等方面的内容。
通过对三相电压型逆变电路的基本原理的介绍，读者可以全面了解这种电路的特点和原理，为后续的控制方式讨论提供理论基础和背景知识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一个新的全桥零电压开关移相DC-DC转换器的工作周期和ZVS范围扩大摘要：本文提出了完整的理论分析, 有LCC辅助电路的全桥零电压移相开关（fb-zvs-ps）DC-DC转换器的模拟和的优化设计,在250kHz的频率下工作，输出功率1kW。
该变换器采用电容分压器在辅助电感一端创建一半的输入电压。
因此在电感两端的电压会在–VI / 2 到+ VI / 2之间摆动，并在被动-主动转换的过程中产生一个额外的增强的初级电流，并增加适合产生ZVS的能量。
用这种方法是可能在不使用换向电感的条件下在一系列电力变压器中设计出fb-ps-zvs直流/直流变换器从而避免减少有效占空比的相关问题。
更进一步，通过适当的LCC的电路设计，我们发现在整体没有明显损害的前提下ZVS范围和有效工作周期可以优化。
1.介绍：由于其优越的特性，采用全桥零电压开关移相器已成为首选的拓扑结构的DC-DC转换，用于几百瓦的功率与高输入电压的应用。
fb-zvs-ps转换器的主要优点是由于零电压开关和恒定频率操作效率高，允许一个简单的控制，类似于硬开关PWM全桥变换器。
传统的fb-zvs-ps转换器的主要缺点是对负载的依赖，当负载过轻时ZVS 的条件便会不满足。
因此，在一系列的电力变压器中，几乎每一个应用程序为了使ZVS的负载范围加宽都需要一个大的换向电感。
这个大的电感，当负载很大时不仅会产生高的不可接受的导通损耗，并且会防止初级电流极慢的变化，这将会对有效占空比的降低负责。
所以，必须要有一个折衷的设计，考虑到输入电压规格、负载范围、工作周期和效率。
为了解决这个问题，一些新的技术已经开始被提出和开发。
引用[5]定义的fb-zvs-ps转换器和采用饱和电抗器与初级绕组和次级整流二极管系列具有局限性。
这个过程可以使运行下的零电压开关范围更大，没有显著的导通损耗增加，但始终存在消除多余能量时发生饱和的问题。
参考[ 6 ]描述了一种方法，用一个主换向电感器与终端连接在一个转换被动与主动的腿的中点，其他通过两个钳位二极管连接到输入电压源。
通过这种方法，ZVS将会因为桥管获得一个较宽的负载范围。
然而，为P-A腿提供正的连续电流钳位二极管，会遭受硬开关，因此将会带来换向损失和召回缓冲。
一种减少上述问题的方法是采用一二绕组电感箝位到输出，如[7–9]所描述：初级绕组的电感与变压器初级和次级系列是通过两个整流二极管连接到输出电容器。
该方法可以使回收的多余能源直接流向负载。
当一个被动变为主动的转变过程发生时，其中的一个二极管导通和钳制电感，其次是输出电压。
这种行为相当于一个具有可变自感系数的电感。
然而，这种解决方案意味着更大、更重、更复杂和更高成本的转换器。
本文提出的新的解决方案，包括一个更简单的解决方法可以使fb-zvsps转换器问题减小，就是通过加一个连接到电源电路P-A腿的LCC辅助电路。
这种辅助电路由一个电容分压器和一个连接在电容分压器中点和P-A腿中点的电感器组成。
这样，初级电流将会在被动与主动过程转换期间增强，从而增加了实现ZVS的可用能量。
这个过程使的fb-zvsps转换器的设计不使用在变压器系列中的辅助电感器，减少占空比损失问题。
本文的目的是提出建议转换器的理论研究（图1），使LCC电路的设计优化，以获得最佳效率。
本研究可以找到一种效率最高的转化器，可以获得希望范围的负载而不使ZVS松动。
工作周期的增加也可以用这种方法得到，这也是一个特点。
2.提出的转换器：A.工作原理：所提出的转换器如图1. 该转换器是一个传统的fb-zvs-ps DC-DC变换器，为了提高ZVS的范围而包括一个LCC电路，没有工作周期的固有损耗。
转换器的被动-主动转换腿由由晶体管S2和S4组成，主动-被动转换腿由晶体管S1和S3组成. 电容C1，C2，C3，C4和二极管D1，D2，D3，D4是各自的输出电容和晶体管的管桥。
TR表示N匝数比的变压器，LF是滤波电感，输出电容用CF表示。
二极管Da和Db是变频器的整流二极管。
图1 fb-ps-zvs直流/直流LCC电路的功率变换器辅助LCC电路由电容分压器（CPal，CPa2）和连接在电容分压器中间点和P-A腿中间点的电感（LS）组成，如图1所示。
当开关S2导通时，辅助电感Ls 在其终端表现出一个VI / 2正电压。
另外，当S4导通时，LS表现出一个等于VI / 2负电压。
将显示出，这一事实迫使电流为了平衡在辅助电感两端的电压，当P-A相变时其达到最大值。
这在被动-主动转变过程中加强了初级电流，从而增加了可用的能量来实现ZVS。
B.转换器分析：在图1的变换器有十种工作模式，在一段时期有初级电流IP。
由于循环对称只有当前正桥将在下面的分析中考虑。
因此，研究仅限于五种不同的操作模式：模式I或叫主动模式，模式II或叫主动-被动振动转变模式，模式III或叫被动模式，模式IV或叫被动-主动振动转变模式，模式V或叫初级电流线性过渡模式。
为了阐明的分析，考虑图2中变量随时间变化的波形。
图2 fb-ps-zvs直流/直流转换器电路：LCC电气量波形模式I（主动）- T0＜t＜T1：考虑一下当时间t = t0时二极管DB切断，晶体管S1和S2导通，DA二极管正在整流。
输入电压VI被施加到变压器的初级线圈，初级电流将与电路中的总电感成比例的增加。
这种模式的等效电路如图3所示，LTRf 和LF分别是变压器的泄露电感和滤波电感。
在这一模式中的辅助电感的B终端连接到地面，因此LS的电压是VI / 2。
图3等效电路在模式I在LS中的电流线性增加直到晶体管S2停止导电。
辅助电路作为一个独立的电路不影响初级电流。
考虑到转换器的等效电路，初级电流和LS的电流是由下式给出：其中I0和ILs0是电流IP和ILs在t=0时刻的初始值，Leq1=LTRf+n2LF模式II（主动-被动的振动变换）- T1＜T＜T2这种模式电容C1、C3充电/放电的相应时间持续很短。
当晶体管S1在时间t1关闭时，这种主动-被动振动转换过程开始。
晶体管S2仍然导通，初级电流流经S2，C = C1 | | C3。
二极管DA也开始导通。
在分析中使用的转换器的等效电路如图4。
图4 模式II等效电路在这一模式中，电容C两端的电压将会在VI和0之间振荡，初级电流由下式给出：Ir和θr下式给出：在t1时刻，I1是初级电流的初始条件。
一旦管S2仍存在，在LS中的电流将会如例2中给出那样。
这种模式将会在电容器电压达到零时结束，ZVS中的二极管D3在T = T2时刻开始导通。
模式III型（被动）–T2＜t＜T3充电后的电容器C = C1 | | C3，二极管D3开启导通，开始阶段输出电流的反映是随机的。
Vab的电压为0。
整流二极管DA保持导通状态。
该电路进入被动模式持续到S2的门脉冲在时间t = T3移除。
考虑到这种模式的等效电路呈现在图5，初级电流是由下式给出的：I2是初级电流的初始值。
图5 模式III的等效电路电力变压器的次级电压在模式III中用下式给出：因为S2一直闭合，在LS中的电流继续增加，仍然是由（2）式给出。
模式四（被动-主动振动转变过程）–T3 ＜T＜T4在时间T3时，晶体管S2的栅极信号去除，模式四开始。
二极管D3保持导通，初级电流流经C2 | | C4。
在这种模式下，和模式II所发生的恰好相反，两个整流二极管Da和Db都是导通的。
因此，在电路中不存在输出滤波电感，并且对电容C2、C4充电/放电没有贡献。
因为这个原因，在传统的转换器中ZVS的条件对于轻负载来说是非常难获得的。
然而，在这种情况下，对LCC的辅助电路的使用将提供额外的能量（在模式I、II和III时，存储在LS中），将被用来实现ZVS。
图6 模式IV的等效电路考虑图6中提出的等效电路，可以看出，当晶体管S2切断，在LS中的电流（在这里代表一个电流源）将被添加到初级电流，为了电容C2、C4的充电/放电。
在这一模式电容C两端的电压会产生从零到六的振荡，初级电流由下式给出：其中，i3和ils3在辅助电感中分别为初级电流和电流的初始值。
由于模式IV持续时间短，在LS的电流将约为常数，其值等于当S2的门脉冲移除时的ILS3的值。
时间t4时刻，电容器电压达到VI，这种模式将结束。
模式V（线性过渡）–T4 ＜T ＜T5二极管D4在时间T4导通。
模式V的基本特征是初级电流的极性反向。
当初级电流达到零，晶体管S2和S4开始导通，直到整流二极管DA切断。
考虑图7所示的等效电路，初级电流是由下式给出的：图7 模式V的等效电路电感LS的B终端（图7）现在连接到Vi，在辅助电感的电压为–VI / 2。
LS的电流就会减少并且由下式给出：对应于模式V的持续时间的间隔（t5-t4）代表一个损失的工作周期。
因此，在极性改变时，理想的初级电流的斜率将尽可能高，以减少此时间间隔。
和传统的转换器所发生的相反，在建议的转换器中的电流仅仅是由电源变压器的泄漏电感限制的。
因此，对工作周期的损失仅依赖于变压器的结构性缺陷。
虽然，重要的是要注意到，为了支持电流有轻微的增加，P-A腿的晶体管大小要合适。
在这些晶体管中的电流是初级电流与LS中电流的和。
然而，进一步看到，LS优化设计会导致晶体管电流少量增加。
3．能量平衡：本研究的目标之一是获得ZVS特性在LCC的电路参数的作用，为了建立正确的电感，导致较高的效率。
通过必要的电容器充电的能量评价得到的ZVS条件, WC和储存在辅助电感WL中的能量：I0是平均输出电流，T是运行周期。
ZVS条件考虑到WL > WC时的计算。
同时考虑到（11）和（12）和使用的ZVS条件：图8给出了LS值不同时，换向能量WL与负载电流的变化。
它也提出了获得ZVS的必要能量（Wc= 125μJ）。
由此可以看出， WL曲线与WC的交叉点表示了ZVS的边界条件（13）。
检查图8也表明，对于LS＜140μH，所有负载范围都可以获得零电压切换。
输出电流[A]图8 在整流能量WL与负载电流与LS作为一个参数的变化4.仿真结果为了验证理论分析，所提出的变换器利用Pspice ICAPs 4进行了模拟。
下面的电路参数已被用于模拟：VI = 380V，F = 250KHz，VO = 50V，LS = 140μH。
图9显示初级电流、电压和二次电压。
图9：该变换器的仿真结果：（1）变压器二次电压（伏/格）；（2）变压器初级电压（伏/格）；（3）一次电流（2A / DIV）图10：显示初级电流图，在开关S2的电流，LS的电流。
它可以看出晶体管电流峰值仅仅是由于辅助电路而少量增加（小于10%）。
图10：该变换器的仿真结果：（1）一次电流（2A / DIV）；（2）在开关S2 B 电流（2A / DIV）；（3）目前在LS（2A / DIV）。
