svg动态无功补偿装置工作原理

svg动态无功补偿装置工作原理

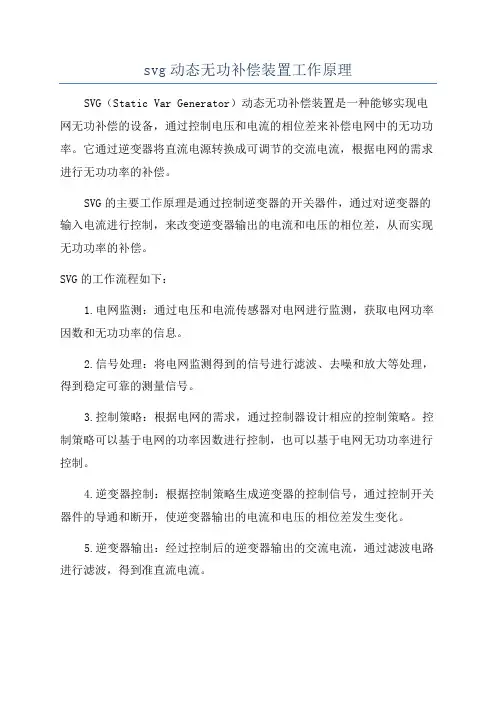

svg动态无功补偿装置工作原理SVG(Static Var Generator)动态无功补偿装置是一种能够实现电网无功补偿的设备,通过控制电压和电流的相位差来补偿电网中的无功功率。

它通过逆变器将直流电源转换成可调节的交流电流,根据电网的需求进行无功功率的补偿。

SVG的主要工作原理是通过控制逆变器的开关器件,通过对逆变器的输入电流进行控制,来改变逆变器输出的电流和电压的相位差,从而实现无功功率的补偿。

SVG的工作流程如下:1.电网监测:通过电压和电流传感器对电网进行监测,获取电网功率因数和无功功率的信息。

2.信号处理:将电网监测得到的信号进行滤波、去噪和放大等处理,得到稳定可靠的测量信号。

3.控制策略:根据电网的需求,通过控制器设计相应的控制策略。

控制策略可以基于电网的功率因数进行控制,也可以基于电网无功功率进行控制。

4.逆变器控制:根据控制策略生成逆变器的控制信号,通过控制开关器件的导通和断开,使逆变器输出的电流和电压的相位差发生变化。

5.逆变器输出:经过控制后的逆变器输出的交流电流,通过滤波电路进行滤波,得到准直流电流。

6.电网注入:通过串联电抗器将逆变器输出的准直流电流注入电网,实现无功功率的补偿。

由于串联电抗器的存在,可以调节逆变器输出的电压和电流的相位差,使得逆变器可以通过补偿电网的无功功率。

7.反馈控制:将电网注入的无功功率进行监测,根据监测结果反馈给控制器,进一步调整控制策略和逆变器的控制信号,使无功功率达到设定值。

8.系统保护:同时,SVG还需要具备过流、过温、过压等保护功能,保障设备的运行安全。

总之,SVG通过逆变器将直流电源转换成可调节的交流电流,通过控制器控制逆变器的开关器件,实现对无功功率的补偿,从而提高电网的功率因数和稳定性。

这种动态无功补偿装置在电力系统中具有重要的应用价值,能够有效解决电网的无功功率问题,提高电网的运行效率。

无功补偿装置的工作原理与结构

无功补偿装置的工作原理与结构

无功补偿装置的工作原理与结构无功补偿装置是一种重要的电力设备,用于提高电网的功率因数,减少无功功率的损耗。

它在工业生产、电力系统中发挥着重要的作用。

本文将介绍无功补偿装置的工作原理和结构,以便读者更好地理解和应用。

一、工作原理:无功补偿装置的工作原理基于功率因数的概念和相位关系。

功率因数是指有功功率与视在功率之间的比值,通常用cosφ表示。

在电力系统中,发电机产生的功率可以分为有功功率和无功功率。

有功功率用来做实际的功率输出,而无功功率则是电能在传输和分配过程中的无效功率。

无功补偿装置通过将无功功率与有功功率的相位差调整到最小,从而减少无功功率的损耗。

它采用电容器或电感器进行补偿,根据电力系统的需求,在适当的时候引入或消除电容器或电感器,使得电压和电流的相位一致,功率因数接近1,达到无功补偿的效果。

无功补偿装置通常由控制器、电容器或电感器、断路器等组成。

控制器通过监测电流和电压的波形,实时判断无功功率和功率因数的大小,根据设定值控制电容器或电感器的引入或消除。

断路器用于保护电容器或电感器,防止过电流和短路等故障。

二、结构及组成部分:无功补偿装置的结构通常分为静态型和动态型两种。

静态型无功补偿装置主要由电容器组成。

电容器由多个电容单元串联或并联而成,具有较大的容量。

一般采用铝电解电容器或聚丙烯薄膜电容器,具有容量大、体积小、功耗低等优点。

静态型无功补偿装置在电力系统中安装方便,故障率低,适用于中小型电力负载。

动态型无功补偿装置主要由控制器、开关装置和电感器组成。

控制器负责监测和控制整个系统的运行。

开关装置用于控制电感器的引入和消除。

电感器由多个线圈组成,可以根据电力系统的需求来调整无功功率的补偿量。

三、应用场景:无功补偿装置广泛应用于电力系统、工矿企业以及特定负载场景中。

在电力系统中,无功补偿装置可以提高电压稳定性,减少线路损耗,降低电力设备的负荷率。

在工矿企业中,无功补偿装置可以提高设备的效率,减少电能损耗,节约能源。

无功补偿装置的安全性分析与防护措施

无功补偿装置的安全性分析与防护措施

无功补偿装置的安全性分析与防护措施无功补偿装置是一种用于改善电力系统功率因数的设备,它的主要功能是补偿电力系统中的无功功率,提高电能的利用效率。

然而,使用无功补偿装置时也会带来一定的安全隐患。

本文将对无功补偿装置的安全性进行分析,并提出相应的防护措施。

一、无功补偿装置的安全性分析1. 电气安全性无功补偿装置在运行过程中,涉及到高电压、大电流等电气参数,因此电气安全是首要考虑的因素。

合理设计设备的电路和接线可有效减少电弧、电击等事故的发生,保护人员免受电击的危险。

2. 火灾安全性无功补偿装置在运行时会产生一定的热量,因此火灾安全也是需要关注的问题。

合理选择、安装和维护设备的散热装置,以及采取防火、防爆措施,可以有效降低设备引发火灾的风险。

3. 机械安全性无功补偿装置通常由多个部件组成,因此机械安全是确保设备正常运行的重要因素。

在设备设计和制造过程中,需要遵循相应的机械安全标准,并通过合格的材料、结构和装置来确保设备的可靠性和稳定性。

二、无功补偿装置的防护措施1. 电气防护措施降低电气事故的发生,可以采取以下措施:- 严格按照国家标准和规定进行设备的接线和接地,确保设备运行可靠;- 配备过载保护器、短路保护器等电气保护装置,及时切断电源,防止电气事故蔓延;- 建立安全操作规程,定期进行设备巡检和维护,确保设备的正常运行。

2. 火灾防护措施防止无功补偿装置引发火灾,可以采取以下措施:- 合理选择设备的安装位置,保持良好的通风条件,确保设备散热良好;- 配备温度传感器、过热保护器等火灾监测装置,及时发现异常情况并采取相应措施;- 定期对设备进行清洁和维护,及时更换老化或损坏的部件,防止因设备故障引发火灾。

3. 机械防护措施确保无功补偿装置的机械安全,可以采取以下措施:- 设备运行时要配备安全护罩、防护网等安全装置,防止人员误入或接触到危险部件;- 设备的结构要稳固可靠,防止因机械故障引发事故;- 设备的维护和保养要按照标准操作规程进行,遵循安全操作规范,确保设备的可靠性和稳定性。

无功补偿装置介绍

无功补偿装置介绍
以接入系统方式分类:降压式、直挂式。
四、静止无功发生器(SVG)
SVG的技术优势
1、响应时间更快(<5ms) 2、抑制电压闪变能力更强(达到80%) 3、运行范围更宽 4、补偿功能多样化 5、占地面积小 6、不产生谐波 7、不产生系统串、并联谐振,系统运行更可靠
四、静止无功发生器(SVG)
SVG的主要组成 主要有连接电抗器、 启动装置、功率部分、 控制系统、冷却系统、 信号采集与传输等辅 助部分组成。
风电场变电站高压侧母线电压正、负偏差的绝对值之和不超过额定电压的 10%,一般应控制在额定电压的-3%~7%。
2)风电场的无功补偿分为两个部分 即风机自身的无功补偿和用于补偿变压器及风电送出线路无功补偿的风电
场内集中无功补偿。风电场的无功补偿装置容量总和不小于风电装机容量的 30%~50%。
5、动态无功补偿设备响应时间在30ms以内。
二、无功补偿的发展
三、静止型动态无功补偿装置(SVC)
SVC的主要分类 晶闸管控制电抗器(TCR)、 晶闸管投切电容器(TSC)、晶闸管投切电抗器 TSR)、 固定电容器/滤波器(FC)。其典型代表是晶闸管控制电抗器+固定电容器/滤波器 TCR型SVC工作原理
TCR能提供连续的感性无功功率,滤波器兼顾滤波和补偿容性无功,两者配合使用, 可以对无功功率进行动态补偿, 使得并联滤波器中多余的无功功率得到平衡,确保补偿 点的电压维持不变。
四、静止无功发生器(SVG)
SVG的日常巡视: 1) 检查室内温度,通风情况,注意室内温度应在0℃~+40℃。 2) 保持室内清洁卫生,保持设备表面清洁干燥。 3) 检查SVG是否有异常响声,振动及异味。 4) 检查所有电力电缆、控制电缆有无损伤,电力电缆端子是否松动。 5) 检查滤尘网是否通畅;散热风机运转是否正常。 6) 检查设备构架无倾斜,检查设备构架各螺栓连接可靠,不松动,垫圈齐全。 7) 注意设备各部接点、绝缘子、套管等设备有无放电现象。 8) 检查状态指示与监控系统是否显示正常。 9) 检查电抗器引线无过度松弛异物搭接,声音正常,震动无异常。

无功补偿装置的作用及工作原理

无功补偿装置的作用及工作原理

无功补偿装置的作用及工作原理无功补偿装置是用于改善电力系统无功功率的设备,其作用是提高电力系统的功率因数,降低无功功率的流动以减少电力系统的无用能量损耗、提高系统的供电质量以及稳定运行。

无功补偿装置通常是由无功补偿电容器或者无功补偿电抗器构成,根据电力系统需要的补偿类型安装相应的补偿装置。

无功补偿装置的工作原理主要基于电流和电压之间的相位差。

功率因数是电流和电压之间相位差的函数,当电流和电压的相位差为零时,功率因数为1,这时电力系统处于纯阻性负载状态,所有的电能都被有效地转换为有用功。

然而,在现实情况下,电力系统中通常存在着诸如感性负载和容性负载等非纯阻性负载,导致电流和电压之间存在一定的相位差,功率因数小于1、当电流的相位落后于电压相位时,这被称为感性载荷,而当电流的相位超前于电压相位时,这被称为容性负载。

1.无功补偿电容器补偿:电容器具有存储能量的特性,当电容器与电力系统并联时,它可以吸收电流中的无功功率。

当系统的功率因数较低时,通过将无功补偿电容器与系统并联,可以吸收电流中的无功功率,并提高功率因数。

电容器通过补偿无功功率,降低系统中的无功损耗,提高电力系统的效率。

2.无功补偿电抗器补偿:电抗器和电容器相反,它消耗无功功率。

当系统的功率因数过高时,通过将无功补偿电抗器与系统并联,可以消耗电流中的无功功率,并提高功率因数。

电抗器通过消耗无功功率,减少系统中的无功损耗,提高电力系统的效率。

无功补偿装置通常使用自动补偿装置来监测系统的功率因数,并根据实际需求控制补偿装置的投入和退出。

当系统的功率因数较低时,自动补偿装置会投入补偿电容器来提高功率因数;当系统的功率因数较高时,自动补偿装置会退出补偿电容器,防止系统过补偿,从而实现自动无功补偿。

总而言之,无功补偿装置通过调整电流和电压之间的相位差来提高功率因数,降低系统的无功功率流动,减少无用能量损耗,并保证电力系统的稳定运行。

无功补偿装置的应用可以提高电力系统的供电质量,减少系统的能耗,对于提高电力系统的效率和可靠性具有重要作用。

无功补偿装置的分类及原理

无功补偿装置的分类及原理

无功补偿装置的分类及原理无功补偿装置是电力系统中的重要设备,可以通过对无功功率的调整来提高电力系统的功率因数,提高供电质量。

本文将对无功补偿装置的分类及原理进行详细介绍。

一、无功补偿装置的分类根据无功补偿装置的工作原理和结构特点,可以将其分为以下几类:静态无功补偿装置、动态无功补偿装置、谐波滤波无功补偿装置和电容式无功补偿装置。

1. 静态无功补偿装置静态无功补偿装置是通过电子元件,如电容器、电抗器等,来实现无功补偿的装置。

根据无功补偿的方式,静态无功补偿装置可以进一步细分为并联补偿和串联补偿。

并联补偿装置主要是通过并联连接电容器来补偿电路中的无功功率,这样可以提高功率因数,提高电网的稳定性。

而串联补偿装置则是通过串联连接电抗器来调整电路中的无功功率,来实现无功补偿的效果。

2. 动态无功补偿装置动态无功补偿装置主要是通过控制器来控制电容器的连接和断开,以实现对无功功率的补偿。

具有响应速度快、调节范围大等优点,适用于电网无功功率变化较大的情况。

3. 谐波滤波无功补偿装置谐波滤波无功补偿装置主要用于滤除电网中的谐波成分,以提高电网的谐波污染程度,保证电网的供电质量。

常见的谐波滤波无功补偿装置主要包括谐波滤波器和无功发生器。

4. 电容式无功补偿装置电容式无功补偿装置是一种通过电容器来实现无功补偿的装置。

通过控制电容器的容量和连接方式,可以实现对电网的无功功率进行精确调节。

二、无功补偿装置的原理无功补偿装置的原理主要是通过改变电路的电流和电压之间的相位差,来实现对电流中的无功功率的补偿。

当电力系统中存在导致无功功率的负荷或设备时,会导致电流与电压之间的相位差,从而产生无功功率。

无功补偿装置通过调整系统中的无功补偿元件(如电容器或电抗器)的连接和断开方式,来改变电路中的相位差,从而实现对无功功率的补偿。

在静态无功补偿装置中,通过控制无功补偿元件的连接或断开来改变相位角。

对于串联补偿装置,通过增加或减少串联电抗器的容值,来改变电路的无功功率。

无功补偿装置的分类及特点

无功补偿装置的分类及特点

无功补偿装置的分类及特点无功补偿装置是电力系统中用来改善功率因数的重要设备之一。

它通过补偿无功功率,提高电力系统的效率和稳定性。

根据不同的工作原理和功能,无功补偿装置可以分为静态无功补偿装置和动态无功补偿装置两大类。

本文将对这两类装置的特点进行探讨。

一、静态无功补偿装置静态无功补偿装置是一种通过静态元件来实现无功功率补偿的装置。

主要有电容补偿装置、电抗补偿装置和混合补偿装置。

1. 电容补偿装置电容补偿装置采用电容器来产生无功电流,补偿电网中的感性无功功率。

它主要可以分为固定电容补偿装置和可变电容补偿装置两种类型。

固定电容补偿装置适用于无功负荷变化不大的场合。

它具有简单、可靠的特点,并且成本较低。

但是,由于负载变化时的固定补偿容量不能适应需求,可能导致补偿效果不佳。

可变电容补偿装置能够根据负荷变化自动调整补偿容量,适用于负荷波动较大的场合。

它通过控制开关和电容器的并联或串联连接来实现不同的电容量组合,从而提供灵活的无功补偿调节。

2. 电抗补偿装置电抗补偿装置主要采用电感器来产生无功电流,补偿电网中的容性无功功率。

它主要包括固定电抗补偿装置和可变电抗补偿装置两种类型。

固定电抗补偿装置适用于容性负荷变化不大的场合。

它能够稳定供电系统电压,改善电网的稳定性和功率因数。

但是由于固定电感器无法应对负荷波动,因此其补偿效果受到一定限制。

可变电抗补偿装置能够根据负荷变化自动调整补偿容量,适用于波动性负荷较大的场合。

它通过调节器件的感应度和接入方式实现电抗的动态调节,以满足不同负荷条件下的无功补偿需求。

3. 混合补偿装置混合补偿装置是将电容补偿装置和电抗补偿装置组合在一起使用的装置。

通过合理地选择电容和电抗的组合方式,可以更精确地对功率因数进行补偿。

这种补偿方式在大型电力系统中应用较多,可以提高电网的功率因数、稳定性和可靠性。

二、动态无功补偿装置动态无功补偿装置是一种根据电网运行状态实时调整补偿容量的装置。

主要包括SVG(Static Var Generator)和SVC(Static Var Compensator)。

无功补偿装置的原理及应用

无功补偿装置的原理及应用

无功补偿装置的原理及应用1. 引言无功补偿装置是电力系统中常用的一种设备,用于调整电力系统中的无功功率,改善系统的功率因数。

本文将介绍无功补偿装置的原理及其应用。

2. 无功功率及其影响无功功率是电力系统中除了有用功率之外的另一种功率。

它不直接执行功绩,却在电力系统中发挥着重要的作用。

无功功率可以分为容性无功功率和感性无功功率。

容性无功功率表示电压超前电流,对应电容器的无功功率,而感性无功功率表示电压滞后电流,对应电感器的无功功率。

无功功率的存在会造成电力系统电压下降、设备过载、损耗增加等问题,因此需要采取措施进行补偿。

3. 无功补偿装置的原理3.1 电容器补偿原理电容器是常用的无功补偿装置。

它根据电容器的特性,在电力系统中接入适当的位置,通过供给感性电流来补偿电感器产生的感性无功功率。

由于电容器本身具有负的感性无功功率,因此能够有效地抵消感性无功功率,提高功率因数。

电容器补偿的原理简单,成本低廉,广泛应用于电力系统中。

3.2 电感器补偿原理电感器也是常用的无功补偿装置。

它根据电感器的特性,在电力系统中接入适当的位置,通过供给容性电流来补偿电容器产生的容性无功功率。

电感器通过感性电流的引入,能够抵消容性无功功率,提高功率因数。

电感器补偿的原理相对电容器较为复杂,成本也较高,主要应用在对容性负载较多的电力系统中。

4. 无功补偿装置的应用4.1 工业电力系统在工业电力系统中,由于负载种类繁多,功率因数普遍较低,因此无功补偿装置的应用十分重要。

工业电力系统中常用的无功补偿装置有定容电容器、可调容电容器和电抗器。

通过合理地选择和配置这些装置,可以有效地改善功率因数,降低无功功率损耗,提高系统的能效。

4.2 电力发电系统在电力发电系统中,无功补偿装置的应用主要是为了维持系统的电压稳定。

当电力系统的无功功率不平衡时,电压会出现波动,影响系统的稳定性。

通过引入适当的无功补偿装置,可以实现对系统的无功功率进行有效调节,确保系统的电压稳定在合理范围内。

无功补偿日常点检内容

无功补偿日常点检内容

无功补偿日常点检内容
无功补偿装置是用来补偿电力系统中的无功功率,以提高系统的功率因数和稳定电压。

日常点检无功补偿装置的内容包括以下几个方面:
1. 外观检查,检查无功补偿装置外壳是否有损坏、腐蚀或者松动的现象,确保外部环境没有影响其正常运行的因素。

2. 冷却系统检查,检查无功补偿装置的冷却系统,包括风扇、散热片、冷却液等是否正常运行,确保设备在工作时能够保持适当的温度。

3. 连接检查,检查无功补偿装置的连接部分,包括电缆、接地线、连接端子等是否牢固可靠,确保设备在运行时不会出现接触不良或者短路等问题。

4. 参数检查,检查无功补偿装置的参数设置,包括设备的额定电压、额定容量、补偿方式等是否符合实际运行要求,确保设备能够按照预定的参数正常工作。

5. 运行状态检查,检查无功补偿装置的运行状态,包括观察设备运行时的噪音、振动、温度等情况,确保设备在运行时没有异常现象。

6. 控制系统检查,检查无功补偿装置的控制系统,包括监控装置、保护装置、自动调节装置等是否正常运行,确保设备能够在各种工况下正常工作。

以上是日常点检无功补偿装置的内容,通过定期的点检可以确保设备的正常运行,提高设备的可靠性和稳定性,减少故障发生的可能性。

无功补偿装置的基本原理是什么

无功补偿装置的基本原理是什么

无功补偿装置的基本原理是什么无功功率是电网中电流和电压的相位差所导致的无功功率流动,在电力系统中,无功功率对于维持电压稳定性至关重要。

通常情况下,电力系统中的负载主要包括电阻性负载和电感性负载。

电阻性负载消耗有功功率,而电感性负载消耗无功功率。

当电力系统中存在较多的电感性负载时,会导致电网的无功功率增加,影响系统的电压稳定性。

因此,需要使用无功补偿装置对电网进行调节,将多余的无功功率进行补偿。

无功补偿装置主要包括电容补偿和电抗补偿两种形式。

电容补偿装置通过增加并联连接的电容器来提供电网所需的无功功率,从而减少电感性负载所产生的无功功率。

电抗补偿装置则是通过增加串联连接的电抗器来提供无功功率,减少电阻负载所需的无功功率。

无功补偿装置的运行依赖于控制器所接收到的电网无功功率信号。

无功功率信号通常由电力系统中的电流和电压获得,通过相位角差求取得出。

控制器根据这个信号来判断电网中的无功功率是否需要补偿,当电网无功功率过高时,控制器会启动无功补偿装置进行补偿。

在电容补偿装置中,控制器会根据电网无功功率信号的变化来调整电容器的并联连接。

当电网无功功率较高时,控制器会增加电容器的并联连接,从而增加所提供的无功功率。

相反,当电网无功功率较低时,控制器会减少电容器的并联连接。

在电抗补偿装置中,控制器会根据电网无功功率信号的变化来调整电抗器的串联连接。

当电网无功功率较高时,控制器会增加电抗器的串联连接,从而提高所提供的无功功率。

相反,当电网无功功率较低时,控制器会减少电抗器的串联连接。

无功补偿装置通过改变电网的无功功率流动来平衡电网的无功功率,从而提高电力系统的稳定性和可靠性。

它可以有效提高电力系统的功率因数,减少网络损耗,并且可以提高电网的传输能力。

同时,无功补偿装置还可以减少系统中的谐波干扰,提高电网的电压质量。

综上所述,无功补偿装置的基本原理是通过改变电网的无功功率流动,调节电网无功功率的平衡,提高电力系统的稳定性和可靠性。

什么叫无功补偿装置

什么叫无功补偿装置

什么叫无功补偿装置总的来说“无功补偿装置”就是个无功电源。

一般电业规定功率因数为低压以上,高压以上。

为了克服无功损耗,就要采用无功补偿装置来解决。

电力系统中现有的无功补偿设备有无功静止式补偿装置和无功动态补偿装置两类,前者包括并联电容器和并联电抗器,后者包括同步补偿机(调相机)和静止型无功动态补偿装置(SVS)。

并联电抗器的功能是:1)吸收容性电流,补偿容性无功,使系统达到无功平衡;2)可削弱电容效应,限制系统的工频电压升高及操作过电压。

其不足之处是容量固定的并联电抗器,当线路传输功率接近自然功率时,会使线路电压过分降低,且造成附加有功损耗,但若将其切除,则线路在某些情况下又可能因失去补偿而产生不能允许的过电压。

改进方法是采用可控电抗器,它借助控制回路直流的励磁改变铁心的饱和度(即工作点),从而达到平滑调节无功输出的目的。

工业上采用1.同步电机和同步调相机;2.采用移相电容器;目前大多数采用移相电容器为主。

无功补偿对于降低线损有哪些作用?电网的损耗分为管理线损和技术线损。

管理线损通过管理和组织上的措施来降低;技术线损通过各种技术措施来降低。

无功补偿是利用技术措施降低线损的重要措施之一,在有功功率合理分配的同时,做到无功功率的合理分布。

按照就近的原则安排减少无功远距离输送。

对各种方式进行线损计算制定合理的运行方式;合理调整和利用补偿设备提高功率因数。

1、提高负荷的功率因数提高负荷的功率因数,可以减少发电机送出的无功功率和通过线路、变压器传输的无功功率,使线损大为降低,而且还可以改善电压质量、提高线路和变压器的输送能力。

2、装设无功补偿设备应当根据电网中无功负荷及无功分布情况合理选择无功补偿容量和确定补偿容量的分布,以进一步降低电网损耗。

农村低压客户的用电现状以及无功补偿在低压降损中的作用有哪些?90年代以前,农村低压用电以居民生活用电为主,其负荷主要是照明用白炽灯,不仅用电量少而且负荷性质基本是纯电阻性(COSφ≈1),而低压动力用户的负荷功率因数虽然较低,但其用电量占总售电量的比例较小,故影响不大。

无功补偿装置的作用及工作原理

无功补偿装置的作用及工作原理

无功补偿的工作原理、结构及作用一、无功补偿的简称是无功补偿电源,是指为满足电力网和荷端电压水平及经济运行要求,须在电力网内和负荷端设置无功电源。

电力系统的负载多数是电感性的,电力系统会消耗无功电力,使负载电流相位滞后于电压,相角差越大,无功电力需求就会相对增大,供给固定的有功功率,提高电流而产生的线路损耗。

电力网络中所使用电设备消耗的无功功率,必须从网络中某个地方获得,如果由发电机提供并经过长距离传送这些无功功率是不合理的,通常也是不可能的。

应该是在需要无功功率的地方产生无功功率。

所以在配电系统里大多数都是使用电容器来补偿负载所需的无功功率,以改善功率因数。

无功补偿可以收到的效果:一、改善供电品质,提高功率因数。

二、减少电力的损失,工厂动力配线依据不同的线路及负载情况,使用电容提高功率因数后,总电流降低,可降低供电端与用电端的电力损失。

三、延长设备寿命。

改善功率因数后线路总电流减少,使接近或已经饱和的变压器、开关等机器设备和线路容量负荷下降,可以降低温度增加寿命。

四、满足电力系统对无功补偿的监测要求,消除功率因数过低而产生的罚款。

近年来静止无功补偿装置获得了较大的发展,[类似于谐波治理]已广泛用于负载无功补偿。

静止无功无功补偿装置的重要特性就是它能连续调节补偿装置的无功功率。

而这种连续调节是依靠调节TCR中的晶闸管的触发延迟角得到实现的。

TSC只能分组投切,不能连续调节无功功率,它和TCR配合使用,才能整体调整无功功率的连续调节。

二、静止无功功率补偿滤波装置补偿器的工作原理及结构静止无功功率补偿滤波装置补偿器又称SVC,传统补偿用断路器或接触器投切电容,SCV用可控硅等电子开关,没有机械运动部分,所以叫静态补偿装置。

通常的SVC组成部分为1.固定电容器和固定电抗器组成的一个补偿加滤波支路ﻫ该部分适当选择电抗器和电容器容量,可滤除电网谐波,并补偿容性,将电网补偿到容性状态。

2.固定电抗器3.可控硅电子开关ﻫ可控硅用来调节电抗器导通角,改变感性输出来抵消补偿滤波支路容性,并保持在感性较高功率因数。

静态无功补偿装置原理

静态无功补偿装置原理

静态无功补偿装置原理静态无功补偿装置(STATCOM)是一种用来补偿电力系统中的无功功率的装置。

静态无功补偿装置的原理基于电力系统中的无功功率是电压和电流之间的乘积,因此通过控制电压和电流之间的相位差,可以实现无功功率的补偿。

静态无功补偿装置通常由一个功率电子器件(如IGBT或GTO等)和一个控制系统组成。

该装置可以通过调整其输出的电压的相位和幅值来改变电力系统中的无功功率。

具体来说,静态无功补偿装置的原理如下:1. 电压控制:静态无功补偿装置通过测量电力系统中的电压,并与设定值进行比较,然后调整输出电压的幅值和相位以实现电压的控制。

当电力系统中的电压下降或偏离设定值时,装置将通过增加输出电压的幅值来补偿电力系统中的无功功率。

2. 电流控制:静态无功补偿装置还通过测量电力系统中的电流,并与设定值进行比较,然后调整输出电流的相位以实现电流的控制。

当电力系统中的电流偏离设定值时,装置将通过改变输出电流的相位来补偿电力系统中的无功功率。

3. 动态响应:静态无功补偿装置具有快速响应的特点,可以在很短的时间内调整输出电压和电流的相位和幅值。

这使得它能够在电力系统中快速补偿无功功率的变化,以提高电力系统的稳定性和可靠性。

4. 多功能性:静态无功补偿装置不仅可以用来补偿电力系统中的无功功率,还可以用来改善电压的稳定性、提高电力系统的功率因数,以及减少电力系统中的谐波等。

它可以根据实际需要进行调整,并与其他装置(如静态有功补偿装置)进行协调运行。

总之,静态无功补偿装置通过控制输出电压和电流的相位和幅值,能够快速、灵活地补偿电力系统中的无功功率。

它在电力系统中具有重要的作用,能够提高电力系统的稳定性和可靠性,提高电能的质量,并减少能源的消耗。

随着电力系统对无功功率补偿需求的增加,静态无功补偿装置将在电力系统中发挥越来越重要的作用。

无功补偿装置原理

无功补偿装置原理

无功补偿装置原理无功补偿装置是一种用于电力系统中的设备,其主要功能是通过自动调节电力系统中的无功功率来维持系统的功率因数在一个合理的范围内。

本文将介绍无功补偿装置的原理及其在电力系统中的应用。

一、无功功率的概念在电力系统中,有两种功率需要考虑,即有功功率和无功功率。

有功功率是指电力系统中真正用于做功的功率,例如驱动电机、发电机的功率输出等。

无功功率则是指电力系统中未转化为有用功耗散的功率,例如电动机的感应电流、电容器和电感器件中的交流电流等。

二、无功补偿的必要性无功功率的存在在电力系统中会引起一系列问题,例如降低功率因数、造成电流波动、电压不稳定等。

因此,为了提高电力系统的稳定性和效率,无功补偿装置的应用变得至关重要。

三、无功补偿装置的原理无功补偿装置主要通过补偿电容器和电感器件来实现。

补偿电容器用于消耗无功功率,而电感器件则用于提供无功功率。

通过在电力系统中引入适当的电容和感抗来平衡有功功率和无功功率的比例,从而提高功率因数。

四、无功补偿装置的种类根据不同的应用场景和功率需求,无功补偿装置可以分为静态型和动态型两种。

1. 静态型无功补偿装置静态型无功补偿装置主要由电容器组成,可以通过增加或减少电容器的接入量来实现无功功率的补偿。

电容器通过与负载并联或串联,根据实际需要消耗或提供无功功率。

2. 动态型无功补偿装置动态型无功补偿装置主要通过电力电子器件来实现无功功率的补偿。

它可以根据系统电压、电流的变化快速调整无功功率的大小和相位,以实现对电力系统的精确补偿。

五、无功补偿装置的应用无功补偿装置广泛应用于各个领域的电力系统中,包括工业、商业和住宅等。

它可以提高电力系统的功率因数,减少电网损耗,增加传输容量,同时提高电压稳定性和系统能效。

六、未来发展趋势随着电力系统的需求不断增长,无功补偿装置的发展也面临着新的挑战和机遇。

未来的发展趋势主要包括更高的功率密度、更高的可靠性和智能化控制等方面。

结论无功补偿装置是电力系统中必不可少的设备,通过补偿无功功率,可以提高系统的功率因数,改善电力质量,降低能耗,在电网运行中发挥着重要作用。

变电站常用的无功补偿装置介绍

变电站常用的无功补偿装置介绍

变电站常用的无功补偿装置介绍一、基本概念1、无功补偿在系统中的作用提高负载和系统的功率因数,减少设备的功率损耗,稳定电压,提高供电质量。

在长距离输电中,提高系统输电稳定性和输电能力,平衡三相负载的有功和无功功率等。

2、电力系统的主要无功电源:①同步发电机:既是有功电源,又是重要的无功电源。

②同步调相机:在正常励磁状态下运行、既不发出无功功率,也不吸收系统的无功功率。

如果加大调相机的励磁电流,这时调相机发出无功功率,如果减小调相机的励磁电流,调相机吸收无功功率,因此,调相机既可作为无功电源,发出无功功率,又可作为无功负荷,吸收无功功率。

③电力电容器:相当于无功电源,发出无功功率。

④静止补偿器:静止补偿器系电力电容器组与可调电抗器组成,它是一种技术先进、调节性能良好,既可相当于无功电源,发出无功功率,又可作为无功负荷,吸收无功功率。

⑤输电线路:作用相当于电力电容器。

二、无功电压补偿装置:并联电抗器、并联电容器、静止补偿器:其作用:利用并联电容器来产生无功,用并联电抗器从系统中吸收无功功率。

提高负载和系统的功率因数,减少设备的功率损耗,稳定电压,提高供电质量。

静止补偿器系电力电容器组与可调电抗器组成,它是一种技术先进、调节性能良好,既可相当于无功电源,发出无功功率,又可作为无功负荷,吸收无功功率。

三、超高压线路无功补偿装置:高压并联电抗器(简称高抗)、串联补偿电容器(简称串补)。

1、高压并联电抗器作用:①降低工频电压的升高。

例如:500kV线路一般距离较长,数百公里。

由于采用了分裂导线,所以线间的电容很大,每条线路的充电容性功率可达20~30万千乏。

大容量的容性功率通过线路感性元件时,末端的电压将要升高,(见公式1),即所谓的“容升”现象。

在线路的首末端装设并联电抗器,可补偿线路上的电容电流,削弱这种容升效应(见公式2),从而限制工频电压的升高。

并联电抗器的容量QL对空载长线电容无功功率的比值称为补偿度,即QL/ QC。

无功补偿的方案及分析

无功补偿的方案及分析

无功补偿的方案及分析无功补偿是指在电力系统中,由于电感电容等元件的存在,所产生的无功功率需要通过无功补偿装置来进行补偿,以提高电力系统的功率因数。

下面将介绍无功补偿的方案及其分析。

一、无功补偿方案1.静态无功补偿装置(SVC):SVC是一种采用电力电子技术实现的无功补偿装置,可以通过电容器和电感器的组合实现电力系统的无功调节。

静态无功补偿装置可以实现高速响应、精密补偿的特点,广泛应用于电力系统中。

2.静态同步补偿装置(STATCOM):STATCOM是一种利用电力电子技术实现的无功补偿装置,通过控制电压的相位和幅值来提供无功功率的调节。

STATCOM具有可调节容量、快速响应、高精度、无接触的优点,可广泛应用于电力系统中。

3.动态无功补偿装置(DSTATCOM):DSTATCOM是一种通过电力电子技术实现的无功补偿装置,主要用于电力系统中电压暂时性的调节和电力系统的无功稳定。

DSTATCOM可以实现快速响应、精确补偿、动态调节等特点,适用于电力系统中无功补偿的需求。

4.串联无功补偿装置(SVCUPFC):SVCUPFC是一种通过串联电容和电抗器实现电力系统无功调节的装置。

SVCUPFC可以实现动态调节、可调节容量的特点,适用于电力系统中的无功补偿需求。

二、无功补偿分析1.能够提高电力系统的功率因数:通过无功补偿装置的应用,可以减少电力系统的无功功率损耗,提高电力系统的功率因数,降低电力系统的无功功率流动,提高电力系统的效率和稳定性。

2.能够提高电力系统的电压稳定性:在电力系统中,无功补偿装置可以通过调节电压的相位和幅值,稳定电力系统的电压,减少电力系统中的电压波动,提高电力系统的稳定性。

3.能够提高电力系统的负载能力:通过无功补偿装置的应用,可以有效地调节电力系统中的无功功率,提高电力系统的负载能力,降低电力系统的负载损耗,延长电力设备的使用寿命。

4.能够减少电力设备的故障率:在电力系统中,无功补偿装置可以有效地减少电力设备的负荷压力,提高电力设备的工作环境,降低电力设备的故障率,延长电力设备的使用寿命。

无功补偿装置的介绍

无功补偿装置的介绍

2
开关的选型
1.接触器;2.调节器; 3.复合开关
3
补偿元件的选型
1.电容器; 2.电抗器与电容器组合;3.电抗器
Thank You!
2. 谐波抑制
谐波抑制的意义
谐波的危害十分严重。谐波使电能的生产、传 输和利用的效率降低,使电气设备过热、产生震动 和噪声,并使绝缘老化,使用寿命缩短,甚至发生 故障或烧毁。谐波可引起电力系统局部并联谐振或 串联谐振,使谐波含量放大,造成电容器等设备烧
毁。谐波还会引起继电保护和自动装置误动作,使
电能计量出现混乱。对于电力系统外部,谐波对通 信设备和电子设备会产生严重干扰。
混合补偿
为了使补偿达到较好状态,分补与共补通常会组合使用。 这样就可以保证设计容量,又能兼顾了三相不平衡带来的 无功损耗,而且成本相对全分补节约不少,已逐步在各地 推广开来。
二、无功补偿装置的部件
•1. 控制器
控制器
该系列产品以高性能单片机为中心 控制单元,高速A/D转换器进行真 有效值转换,测量精度高,多项电 量显示,抗干扰能力强,工作性能 稳定。以无功功率为控制量,运行 时无投切振荡,无补偿呆区。大数 字液晶显示屏显示电压、电流、无 功功率和功率因数,便于远距离观 察.适用于箱式变电站和标准屏式 中的电容补偿.
二、无功补偿装置的部件
• 2. 开关
可快速切断交流与直流主回路和可频 繁地接通与大电流控制电路的装置。
接触器
调节器
电子式无触点可控硅电容投切装置, 适用于容性和感性负载的通断控制。
复合开关
在可控硅电压过零时刻投入电容,然 后触点闭合,可控硅退出,电容器在 触点下运行。实现了投入电容无涌流, 触点下运行不发的基本原理:电网输出的功率包括两部分;一 是有功功率;二是无功功率。直接消耗电能,把电能转变为 机械能,热能,化学能或声能,利用这些能作功,这部分功率 称为有功功率;不消耗电能;只是把电能转换为另一种形式 的能,这种能作为电气设备能够作功的必备条件,并且,这种 能是在电网中与电能进行周期性转换,这部分功率称为无功 功率,如电磁元件建立磁场占用的电能,电容器建立电场所 占的电能.电流在电感元件中作功时,电流滞后于电压90°. 而电流在电容元件中作功时,电流超前电压90°.在同一电 路中,电感电流与电容电流方向相反,互差180°.如果在电 磁元件电路中有比例地安装电容元件,使两者的电流相互抵 消,使电流的矢量与电压矢量之间的夹角缩小。

无功补偿装置的选型及参数调节

无功补偿装置的选型及参数调节

无功补偿装置的选型及参数调节无功补偿装置是电力系统中常用的设备,用于补偿电力系统中的无功功率,提高系统的功率因数,改善电力质量。

本文将就无功补偿装置的选型和参数调节进行探讨。

一、无功补偿装置的选型无功补偿装置根据其工作原理和补偿方式的不同,可以分为静态无功补偿装置和动态无功补偿装置两大类。

1. 静态无功补偿装置静态无功补偿装置是指通过电容器、电感器等静态元件进行无功功率的补偿。

根据补偿方式的不同,静态无功补偿装置又可以分为并联补偿和串联补偿两种。

(1)并联补偿并联补偿是指将电容器或电容器组与电网并联连接,通过提供电网所需的无功功率来实现补偿。

在并联补偿中,电容器的容量需要根据负载的状况进行选型。

一般来说,负载较为稳定的情况下,可以选用固定容量的电容器;而负载波动较大的情况下,应选用可调节容量的电容器。

(2)串联补偿串联补偿是指将电感器或电抗器与电网串联连接,通过提供电网所需的无功功率来实现补偿。

同样地,在串联补偿中,电感器的参数需要根据负载的情况进行选择。

负载较为稳定的情况下,可以选用固定参数的电感器;而负载波动较大的情况下,应选用可调参的电感器。

2. 动态无功补偿装置动态无功补偿装置是指通过电力电子器件控制无功功率的补偿。

常见的动态无功补偿装置包括静止无功发生器(STATCOM)和静止同步补偿器(SVC)等。

动态无功补偿装置的选型主要需要考虑装置响应的速度、补偿容量、电流和电压的能力等因素。

根据电力系统的需求进行综合评估后,才能选择合适的动态无功补偿装置。

二、无功补偿装置参数调节无功补偿装置的参数调节需要根据电力系统的工作条件和要求进行调整,以最大程度地提高系统的无功补偿效果。

1. 并联补偿参数调节在并联补偿中,电容器的参数调节主要包括容量的选择和电压的调整。

(1)容量的选择电容器的容量选择应考虑系统的负载情况和无功功率需求。

容量过小会导致无功功率补偿效果不佳,而容量过大则会造成电容器的浪费。

变压器无功补偿装置

变压器无功补偿装置

变压器无功补偿装置变压器无功补偿装置是一种用于调节电力系统中的无功功率的设备。

在电力系统中,无功功率是指电流和电压之间的相位差所产生的功率,它与有功功率一起构成了总功率。

无功功率的存在会导致电力系统的电压波动、能耗增加以及设备寿命缩短等问题。

为了解决这些问题,变压器无功补偿装置应运而生。

变压器无功补偿装置主要由电容器、电感器和控制装置组成。

电容器和电感器分别用来提供感性无功功率和容性无功功率,通过调整它们的接入或断开,可以实现对电力系统中的无功功率进行补偿。

控制装置则负责监测电力系统的无功功率水平,并根据设定的参数来控制电容器和电感器的运行。

变压器无功补偿装置的主要作用是调节电力系统中的电压。

当电力系统的无功功率过大时,会导致电压下降,从而影响电力设备的正常运行。

而变压器无功补偿装置可以通过补偿无功功率,使电力系统的电压保持在正常范围内,从而提高电力设备的运行效果。

变压器无功补偿装置还可以提高电力系统的功率因数。

功率因数是指有功功率和总功率之间的比值,它反映了电力系统的功率利用效率。

当功率因数小于1时,表示电力系统中存在较多的无功功率,这样会导致电能的浪费。

而变压器无功补偿装置可以通过补偿无功功率,提高电力系统的功率因数,从而减少能耗,降低电能损耗。

变压器无功补偿装置还可以提高电力系统的稳定性。

当电力系统的无功功率波动较大时,会导致电压的波动,从而影响电力设备的正常运行。

而变压器无功补偿装置可以通过补偿无功功率,稳定电力系统的电压,从而提高电力设备的稳定性。

变压器无功补偿装置的应用范围广泛。

在工业生产中,特别是对于大型电力设备来说,无功功率的补偿非常重要。

例如,电力变压器、电动机和电焊机等设备,在运行过程中会产生大量的无功功率。

通过安装变压器无功补偿装置,可以有效地补偿这些无功功率,提高电力设备的运行效率。

变压器无功补偿装置也广泛应用于电力系统的输电线路和变电站。

在长距离输电线路中,电力的传输会产生较大的电阻和电感,从而导致无功功率的损耗。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

什么叫无功补偿装臵
总的来说“无功补偿装臵”就是个无功电源。

一般电业规定功率因数为低压0.85以上,高压0.9以上。

为了克服无功损耗,就要采用无功补偿装臵来解决。

电力系统中现有的无功补偿设备有无功静止式补偿装臵和无功动态补偿装臵两类,前者包括并联电容器和并联电抗器,后者包括同步补偿机(调相机)和静止型无功动态补偿装臵(SVS)。

并联电抗器的功能是:
1)吸收容性电流,补偿容性无功,使系统达到无功平衡;
2)可削弱电容效应,限制系统的工频电压升高及操作过电压。

其不足之处是容量固定的并联电抗器,当线路传输功率接近自然功率时,会使线路电压过分降低,且造成附加有功损耗,但若将其切除,则线路在某些情况下又可能因失去补偿而产生不能允许的过电压。

改进方法是采用可控电抗器,它借助控制回路直流的励磁改变铁心的饱和度(即工作点),从而达到平滑调节无功输出的目的。

工业上采用
1.同步电机和同步调相机;
2.采用移相电容器;
目前大多数采用移相电容器为主。

无功补偿对于降低线损有哪些作用?
电网的损耗分为管理线损和技术线损。

管理线损通过管理和组织上的措施来降低;技术线损通过各种技术措施来降低。

无功补偿是利用技术措施降低线损的重要措施之一,在有功功率合理分配的同时,做到无功功率的合理分布。

按照就近的原则安排减少无功远距离输送。

对各种方式进行线损计算制定合理的运行方式;合理调整和利用补偿设备提高功率因数。

1、提高负荷的功率因数
提高负荷的功率因数,可以减少发电机送出的无功功率和通过线路、变压器传输的无功功率,使线损大为降低,而且还可以改善电压质量、提高线路和变压器的输送能力。

2、装设无功补偿设备
应当根据电网中无功负荷及无功分布情况合理选择无功补偿容量和确定补偿容量的分布,以进一步降低电网损耗。

农村低压客户的用电现状以及无功补偿在低压降损中的作用有哪些?
90年代以前,农村低压用电以居民生活用电为主,其负荷主要是照明用白炽灯,不仅用电量少而且负荷性质基本是纯电阻性(COSφ≈1),而低压动力用户的负荷功率因数虽然较低,但其用电量占总售电量的比例较小,故影响不大。

近些年来,由于各种现代家用电器的迅速普及和大量使用,居民生活用电不仅用电量有了较大的增长,更重要的是其负荷性质有了很大的改变。

与此同时,低压动力客户电量增长迅速,近几年已经占到了农村总用电量比重的60%~70%,主要以纺织行业、机械加工为主,而且动力客户的用电量明显呈现出继续增长趋势。

这些动力客户,其设备自然功率因数较低(COSφ=0.6~0.7),且经常处于低功率因数运行状况。

目前,纯居民生活用电的农村综合变已经不存在了,绝大多数农村综合变的非普工业用电占到60%以上(小集镇公用变和排灌变除外)。

由于低压动力客户都没有进行无功就地补偿,网改时由于资金不足等原因也未考虑低压无功补偿问题,导致农村综合变的功率因数很低,基本上在0.6~0.7之间,即无功功率在配电线路上引起的有功损耗实际上超过了有功功率在配电线路上引起的有功损耗。

因此,从技术面分析,无功功率引起的有功损耗已经成为影响整个低压配电系统线损率最主要的技术因素。

经过实践,无功补偿技术的应用为电力企业和客户带来了双赢的局面。

对客户来讲,合理进行随机补偿,可以降低电流,减少内线损耗,提高设备出力;对供电企业来说,无功补偿技术改造后,配变可以降低损耗,使得配变利用率提高,满足了更多动力客户的供电需求。

从一定程度上缓解农村综合变容量不足的矛盾,可以将有限的电网建设资金用得更为合理。

无功补偿的对象主要是需用动力设备容量在10千瓦以上的客户;补偿的方法应以随机补偿为主,实现无功就地平衡。

从补偿数量上来讲,理论上讲可以考虑按现有动力设备容量1:1~1:1.2来进行就地补偿。

考虑到农村动力客户单台设备容量都较小,生产情况随着经济形势经常变化,可以考虑采用小容量的电容器(如2千乏、4千乏)等合理进行分组配臵或者按现有动力设备容量1:0.6~1:0.8进行补偿以避免过补偿。

从补偿后效果来看,补偿后动力电流可以下降1/3以上,有些甚至能下降一半电流,台区线损基本上可以降低2~4个百分点,可以起到较好的降损效果
什么是无功补偿
交流电在通过纯电阻的时候,电能都转成了热能,而在通过纯容性或者纯感性负载的时候,并不做功。

也就是说没有消耗电能,即为无功功率。

当然实际负载,不可能为纯容性负载或者纯感性负载,一般都是混合性负载,这样电流在通过它们的时候,就有部分电能不做功,就是无功功率,此时的功率因数小于1,为了提高电能的利用率,就要进行无功补偿。

电网中的电力负荷如电动机、变压器等,大部分属于感性电抗,在运行过程中需要向这些设备提供相应的无功功率。

在电网中安装并联电容器、同步调相机等容性设备以后,可以供给感性电抗消耗的部分无功功率小电网电源向感性负荷提供无功功率。

也即减少无功功率在电网中的流动,因此可以降低输电线路因输送无功功率造成的电能损耗,改善电网的运行条件。

这种做法称为无功补偿。

配电网中常用的无功补偿方式有哪些
无功补偿可以改善电压质量,提高功率因数,是电网采用的节能措施之一。

配电网中常用的无功补偿方式为:在系统的部分变、配电所中,在各个用户中安装无功补偿装臵;在高低压配电线路中分散安装并联电容机组;在配电变压器低压侧和车间配电屏间安装并联电容器以及在单台电动机附近安装并联电容器,进行集中或分散的就地补偿。

1、就地补偿
对于大型电机或者大功率用电设备宜装设就地补偿装臵。

就地补偿是最经济、最简单以及最见效的补偿方式。

在就地补偿方式中,把电容器直接接在用电设备上,中间只加串熔断器保护,用电设备投入时电容器跟着一起投入,切除时一块切除,实现了最方便的无功自动补偿,切除时用电设备的线圈就是电容器的放电线圈。

2、分散补偿
当各用户终端距主变较远时,宜在供电末端装设分散补偿装臵,结合用户端的低压补偿,可以使线损大大降低,同时可以兼顾提升末端电压的作用。

3、集中补偿
变电站内的无功补偿,主要是补偿主变对无功容量的需求,结合考虑供电压区内的无功潮流及配电线路和用户的无功补偿水平来确定无功补偿容量。

35KV变电站一般按主变容量的10%-15%来确定;110KV变电站可按15%-20%来确定。

4、调容方式的选择
(1)长期变动的负荷
对于建站初期负荷较小,以后负荷逐渐增大的情况,组装设无载可调容电容器组。

户外安装时可选用可调容集合式电容器;户内安装时可选用可调容柜式电容器装臵。

其基本原理为将电容器按二进制方式分成二组,通过分接开关或隔离开关选择投切组合,可以实现三档容量可调。

随着负荷的改变,可以人工断电后改变投切组合满足某一时间段的无功平衡。

这种场合可以装设无功自动调容装臵,该装臵可以满足无人值守综合自动化的要求。

(3)短时段内负荷频繁变化的场合
该场合宜装可快速跟踪的瞬态无功补偿装臵。

由于电容器每次投切前却必须保证电容器没有残存的电荷,而电容器放电即使通过放电线圈亦需要数秒的时间,所以高压瞬态无功补偿装臵(也称SVC)一般都是固定补偿最大容量的电容器,同时并联一组容量可调的电抗器,通过快速调整电抗器的输出无功,从而达到无功瞬态平衡的目的。

电抗器的调整技术主要有可控硅控制空心并联电抗器及直流偏磁调感两种方式,其中以前者较优,但价格较高。
