智能网关使用说明书
萤石 智能网关 CS-HAX-CXL1 使用说明书
装箱清单用户指南设备网线电源适配器外观介绍485通信接口*干接点接口此接口为预留干接点口,相关功能需要升级支持****网络接口导轨卡扣底部接口介绍电源接口485通信接口1.下行连接支持DMX512协议的LED解码器;2.支持两条独立的RS485总线,每条总线支持最多16个解码器接入(每个解码器可以支持多路通道输出,16个解码器最多支持80个通道,一个RGBW灯即占据4个通道,以此类推。
)按键按一次:所有灯具负载子设备常亮10秒长按10秒:清除Wi-Fi配置,同时设备重新启动*指示灯*按键与指示灯介绍*按键/指示灯红色常亮:启动中红色慢闪:网络故障蓝色常亮:配网成功蓝色慢闪:升级中蓝色快闪:配网模式下载“萤石云视频”将手机连上您的Wi-Fi网络,扫描下面的二维码,下载并安装后根据提示完成用户注册。
手机扫描二维码下载“萤石云视频”客户端添加到“萤石云视频”登录“萤石云视频”客户端,选择添加设备,根据界面提示将设备添加到“萤石云视频”的账号下。
管理子设备登录“萤石云视频”客户端,添加、管理子设备。
设备接入任意一组V/G接口即可供电。
在添加子设备时,请确保“萤石云视频”客户端上的地址位设置、灯具类型设置与实际解码器地址位、所接灯具类型保持一致,否则灯具可能无法被控制。
规格参数功耗接入电源额定<3WDC 24V通信方式10M/100M自适应以太网口、Wi-Fi(2.4GHz)、RS-485、干接点天线方式工作温度工作湿度外形尺寸重量(g)内置-10℃~55℃10~90%RH(无冷凝) 98mm*72mm*69mm 135.5防护等级主要材质安装方式IP20PC+ABS配电箱导轨安装维修保存条件清洁与维护前,应先断开电源并关机售后服务支持如果您在使用过程中遇到任何问题,您可以拨打服务热线或者联系在线客服。
您可以登录萤石官网查询售后服务站点。
服务热线:400-878-7878萤石官网:声明安装涉及强电操作,请务必由专业电工师傅进行安装。
CANopen转modbus智能通信网关使用说明书MCO-242
Modbus / CANopen网关MCO-242产品手册REV 1.1上海泗博自动化技术有限公司SiboTech Automation Co., Ltd技术支持热线:021-5102 8348E-mail:support@目 录1 产品概述 (3)1.1产品功能.....................................................................................................................................................3 1.2 产品特点....................................................................................................................................................3 1.3技术指标.....................................................................................................................................................3 1.4 电磁兼容性能............................................................................................................................................5 1.5相关产品.....................................................................................................................................................6 1.6 术语解释....................................................................................................................................................6 2 快速应用指南. (8)2.1 硬件连接....................................................................................................................................................8 2.2 安装软件....................................................................................................................................................8 2.3 通讯调试....................................................................................................................................................8 3 产品外观 (9)3.1外观说明.....................................................................................................................................................9 3.2 指示灯......................................................................................................................................................10 3.3 CAN 端口接线...........................................................................................................................................10 3.4串口接线...................................................................................................................................................11 3.5 数码管显示..............................................................................................................................................11 3.6按键...........................................................................................................................................................12 4软件配置.. (13)4.1 配置前注意事项......................................................................................................................................13 4.2 用户界面..................................................................................................................................................14 4.3 设备视图操作..........................................................................................................................................15 4.4 配置视图操作..........................................................................................................................................17 4.5 硬件通讯..................................................................................................................................................22 4.6 加载和保存配置......................................................................................................................................23 4.7 自动映射..................................................................................................................................................24 4.8 EXCEL 文档输出......................................................................................................................................24 5 工作原理.............................................................................................................................................................26 6 疑难解答.............................................................................................................................................................30 7 应用案例.............................................................................................................................................................31 8 安装 (32)8.1机械尺寸...................................................................................................................................................32 8.2安装方法...................................................................................................................................................32 9 运行维护及注意事项.........................................................................................................................................34 10 版权信息...........................................................................................................................................................35 附录 A: CANopen 协议简介. (36)1 产品概述1.1产品功能MCO-242是CANopen 主站协议与Modbus 从站协议转换的通信网关,可以实现多个CANopen 从站设备与Modbus 主站之间的数据通信。

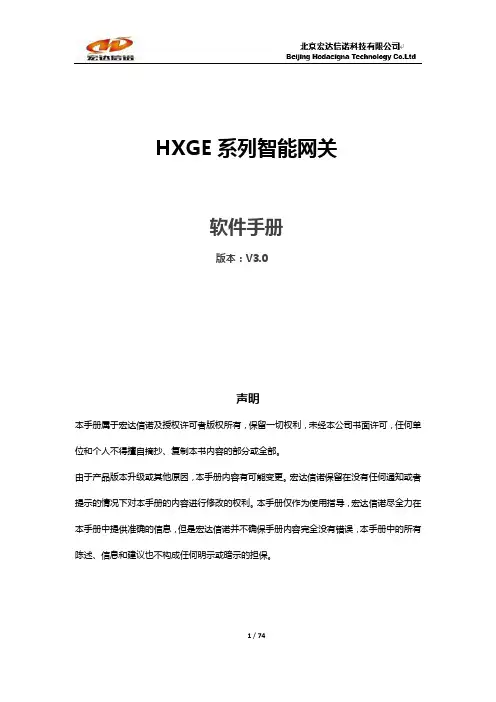

宏达信诺 HXGE 系列智能网关 软件手册说明书
HXGE系列智能网关软件手册版本:V3.0声明本手册属于宏达信诺及授权许可者版权所有,保留一切权利,未经本公司书面许可,任何单位和个人不得擅自摘抄、复制本书内容的部分或全部。
由于产品版本升级或其他原因,本手册内容有可能变更。
宏达信诺保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。
本手册仅作为使用指导,宏达信诺尽全力在本手册中提供准确的信息,但是宏达信诺并不确保手册内容完全没有错误,本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。
目录目录 (2)第一章软件手册概述 (5)第二章系统架构及应用场景 (5)2.1. 系统架构 (6)2.2. 基于插件体系的服务架构 (6)2.3. 目前所支持的行业插件列表 (7)2.4. 常用物联网架构 (13)第三章软件目录介绍 (17)3.1. WINDOWS应用程序EXE的功能 (17)3.2. 文件夹说明 (18)第四章快速入门流程 (18)4.1. 采集系统在WINDOWS上运行 (19)4.2. 采集系统在LINUX网关上运行 (19)第五章使用HXGEBuild进行工程开发 (19)5.1. 工程管理 (20)5.1.1. 工程组 (22)5.1.2. 工程 (23)5.1.3. 工程模板 (25)5.2. 配置采集服务 (26)5.2.1. 采集的结构 (26)5.2.2. 创建通道 (27)5.2.3. 创建设备 (31)5.2.4. 创建数据标签 (34)5.2.5. 通道复制 (45)5.2.6. 设备复制 (46)5.3. 配置数据服务 (47)5.3.1. 创建数据服务通道 (48)5.3.2. 创建数据服务标签 (49)5.4. 使用系统变量 (54)5.5. 上传下载 (55)5.5.1 搜索要维护的网关 (56)5.6. 其他辅助功能 (65)5.6.1. 系统参数 (65)5.6.2. 本地运行 (65)5.6.3. 远程监视 (66)第六章使用HXGEView远程监视 (67)6.1. 搜索在线的网关IP (67)6.2. 添加节点 (68)6.3. 更新状态 (68)6.4. 删除节点 (68)6.5. 监视设备信息 (68)6.5.1. 查看采集通道属性 (69)6.5.2. 查看采集通道报文 (69)6.5.3. 查看采集设备数据 (70)6.5.4. 查看数据服务通道报文 (70)6.5.5. 常用工具 (71)6.5.6. 数值设定操作 (73)6.5.7. 查看日志 (73)第一章软件手册概述本手册旨在让使用者详细了解、掌握HXGE系列产品的软件操作方法,其产品系列包括物联网网关产品、工业级正向隔离网闸产品、电力双机热备通讯管理机,以及其他定制性的基于协议转换的软硬件产品。
清立科技 TL-M3+ 智能控制网关产品说明书
T L-M3+智能控制网关产品说明书北京清立科技有限公司TL-M3+智能控制网关此说明书由本公司技术文档编写小组编写文档版本1.2北京清立科技有限公司⽬录一、概述 (1)1.系统简介 (1)2.功能实现 (2)3.技术参数 (4)4.端口说明 (5)二、应用实例 (10)1.Vision Node应用实例 (10)2.Vision Node编译运行 (12)3.Logic Node应用实例 (14)4.Logic Node编译运行 (16)5.远程运维应用实例 (17)6.KNX总线应用实例 (20)7.iOS APP可视化实例 (22)8.双机倒备应用实例 (25)三、编程学习 (27)1.Vision Node自学教程(一) (27)2.Vision Node自学教程(二) (31)3.Logic Node自学教程(一) (37)4.Logic Node自学教程(二) (41)5.Logic Node编程热键 (44)四、故障处理 (47)五、保修条款 (48)六、产品保修卡 (49)一、概述1.系统简介清立智能控制网关设计应用于指挥控制中心、办公自动化、多媒体环境及智能家居等领域,是可编程组态协议与可编程人机界面相统一的,全网络化、智能化的集中控制系统,是现代化指挥与控制中心的必备装备,广泛应用于应急报警指挥中心,部队作战指挥系统C4ISR、各级政府行政中心、楼宇自控、会议室、多功能厅、培训中心、展示中心、演播室、工业自动化等领域。
TL-M3+是清立设计研发的第五代智能控制网关,采用互联网及物联网设计思想,整合linux平台、谷歌V8内核、人工智能技术。
控制上采用神经网络图算法,支持自主绘制任意控制运行图;人机界面采用符合HTML5标准的动态图形及矢量图形技术,支持编制各类生动优美的动态人机交互界面,TL-M3+具备面向AI时代的许多新的先进特性:云端编程——同时支持本地及云平台在线编程,无需安装软件,直接通过Chrome 浏览器访问智能网关IP地址或云平台;远程调试——远程在线调试、远程在线诊断、远程在线编程,极大地节省人力差旅成本,可选由专业人士在线完成编程;远程运维——远程在线运行维护、远程在线管理控制,方便随时随地的查看和管控远程的现场环境及其设备的运行状况;KNX总线——具备KNX群组地址导入、设备调试、设备控制等功能,可方便地接入KNX总线中并管控总线上的各种设备;可视操作——配套的App支持对流媒体视频窗口的多种动态操作,包括窗口复制、窗口移动、窗口伸缩、窗口删除操作;双机倒备——两台网关并行运行、当故障发生时自动切换,无需人工干预、状态完全同步,极大地提高了系统的可靠性;人工智能——人工智能神经网络图控制算法,支持任意复杂度控制运行图谱编织,实现自由设计、自主意志、闭环控制;神经网络——神经网络图式控制运行模式,掌握全局运行状态,支持受控设备封装可有效检视各受控设备实时运行状态;高级功能——支持控制模块编组成宏继承分享,支持用户自建功能模块,可采用最流行的网络脚本语言JavaScript编写;资源共享——云平台上共享资源,无论自建模块、宏模块编组、用户图形组件组,均可在云平台上分享并形成共享社区;多重界面——同时支持三套相互独立的用户控制界面,支持多用户、跨平台、分布式控制,适用于多用户集群控制场景;任意协议——支持多种网络控制协议,除标准Tcp、Udp、Telnet、Http协议等,还可以添加其他通用或私有网络协议;自由拓展——支持任意Linux+平台,可自由迁移,针对不同应用需求可将运行套包自由迁移与第三方产品平台融为一体;坚实可靠——秉承清立坚实可靠传统,适用于各类高可靠性要求场合:作战指挥中心、政府会议集群、特种应用车辆等;2.功能实现为实现各种控制功能,需要使用与产品配套的人机界面设计软件“Vision Node”(简称VN)、组态协议编辑软件“Logic Node”(简称LN)对设备进行编程。
Zigbee智能网关说明书
产品概述XXXX家居产品是以智能网关为核心,搭配人体传感器、智能开关、智能插座、无线模式面板等智能设备,可以实现一键开关灯、人来灯亮人走灯灭、远程控制普通家电、家电用电量统计等功能,为您打造一个智能、温馨、舒适的居住环境。
包装清单智能网关x1 连接线x1说明书x1 适配器x1产品介绍智能网关是智能家居设备的控制中心,各传感器、控制器和智能家电可通过网关互联互通。
本产品由智能网关主体与连接线及适配器组成。
安装方法1) 将网关插入电源线;2) 将网关通过网线连接到你的路由器;3) 手机连接到同一路由器Wi-Fi 中,然后根据App 提示添加网关即可;安装方法 智能网关主体 连接线及适配器智能网关连接示意图路由器网线智能网关适配器APP说明本产品已接入XXXXAPP,可通过APP进行操控,并与其它产品互联互通。
扫描二维码,关注XXXX公众号,请求后台推送APP安装包二维码,下载并安装。
根据APP提示方式添加设备后,即可操控设备。
配置说明无线连接:1)打开 APP,点击家居首页的+添加网关;2)选择网关的 WIFI 名称后点击下一步;3)选择无线方式,选择需要给网关配置的 WIFI,点击下一步;4)输入 WIFI 的密码后点击确认添加,配置成功后会跳到设置界面;5)输入网关的名称和添加一个房间后点击完成,此时在 APP 上就可以看到已添加的网关了。
有线连接:1)将网线接入网关的 WAN口;2)打开 APP,点击家居首页的+添加网关;3)选择网关的 WIFI 名称后点击下一步;4)选择有线方式,配置成功后会跳到设置界面;5)输入网关的名称和添加一个房间后点击完成,此时在 APP 上就可以看到已添加的网关了。
智能网关使用须知1)使用智能网关前,请详细阅读产品说明书及使用须知。
2)智能网关及其子设备仅适用于提升家居生活娱乐性及便捷度,并非安防产品,不属于中国强制性产品认证(CCC)第十九类安全防范产品范畴。
3)智能网关及其子设备仅用于提醒设备状态,不适用于家庭、楼宇、仓库或其它任何经营场所的专业安保,如有用户违反产品说明及其使用须知,将产品用于专业安防领域,制造商对因此造成的任何风险不承担责任。
F-G100 智能网关使用说明书
F-G100智能网关使用说明书此说明书适用于下列型号产品:客户热线:400-8838-199电话:+86-592-6300320传真:+86-592-5912735网址: 地址:厦门集美软件园三期A06栋11层F-G100使用说明书文档版本密级V1.0.0产品名称:智能网关共79页型号产品类别F-G100-FL4G 无线智能网关F-G100-L 全网通无线智能网关文档修订记录日期版本说明作者20190124V1.0.0初始版本xhh2/78著作权声明本文档所载的所有材料或内容受版权法的保护,所有版权由厦门四信通信科技有限公司拥有,但注明引用其他方的内容除外。
未经四信公司书面许可,任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用,但对于非商业目的的、个人使用的下载或打印(条件是不得修改,且须保留该材料中的版权说明或其他所有权的说明)除外。
商标声明Four-Faith 、四信、、、均系厦门四信通信科技有限公司注册商标,未经事先书面许可,任何人不得以任何方式使用四信名称及四信的商标、标记。
3/78目录第一章产品简介 (6)1.1产品概述 (6)第二章安装 (7)2.1概述 (7)2.2装箱清单 (7)2.3安装与电缆连接 (7)2.4电源说明 (11)2.5指示灯说明 (12)2.6复位按钮说明 (12)第三章参数配置 (13)3.1配置连接图 (13)3.2登录到配置页面 (13)3.2.1PC机IP地址设置(两种方式) (13)3.2.2登入到配置页面 (14)3.3管理和配置 (16)3.3.1设置 (16)3.3.1.1基本设置 (16)3.3.1.2动态DNS(DDNS) (22)3.3.1.3MAC地址克隆 (23)3.3.1.4高级路由 (23)3.3.1.5VLANs (25)3.3.1.6网络 (25)3.3.2无线 (28)3.3.2.1基本配置 (28)3.3.2.2无线安全 (31)3.3.3服务 (32)3.3.3.1服务 (32)3.3.4VPN (35)3.3.4.1PPTP (35)3.3.4.2L2TP (36)3.3.4.3OPENVPN (38)3.3.4.4IPSEC (42)3.3.4.5GRE (44)3.3.5安全 (46)3.3.5.1防火墙 (46)3.3.6访问限制 (48)3.3.6.1WAN访问 (48)3.3.6.2URL过滤 (51)3.3.6.3数据流过滤 (51)3.3.7NAT (52)4/783.3.7.1端口转发 (52)3.3.7.2端口范围转发 (53)3.3.7.3DMZ (54)3.3.8QoS设置 (54)3.3.8.1基本 (54)3.3.8.2分类 (54)3.3.9应用 (55)3.3.9.1通信网关应用 (55)3.3.10管理 (59)3.3.10.1管理 (59)3.3.10.2保持活动 (60)3.3.10.3命令 (61)3.3.10.4出厂默认 (61)3.3.10.5固件升级 (62)3.3.10.6备份 (62)3.3.11状态 (63)3.3.11.1智能网关 (63)3.3.11.2WAN (65)3.3.11.3LAN (67)3.3.11.4无线 (70)3.3.11.5宽带 (72)3.3.11.6系统信息 (73)附录 (76)5/786/78第一章产品简介1.1产品概述F-G100是一种物联网无线智能网关,利用公用无线网络为用户提供协议集成和无线长距离数据传输功能。
智能网关(R206A)使用说明书
智能网关(R206A)使用说明书智能网关使用说明书——适用机型:R206A适用IPK版本0.0.0.98及以上版本目录一、声明 (3)二、实物外观 (4)三、简介 (4)四、产品特性 (5)五、产品快速安装方法 (5)1、R206A的端口说明 (5)2、硬件连接 (6)3、上电 (6)4、设备重启 (6)5、WPS功能 (6)6、指示灯 (6)7、UPS备用电源 (6)六、设置R206A智能家居无线集成控制盒 (7)1、连接设置 (7)2、设置您的计算机(以Win XP操作系统为例) (7)3、登录R206A的管理界面 (9)4、网络设置 (12)5、无线网络设置 (18)6、防火墙 (25)7、系统管理 (27)8、桥接设置 (36)七、LoRa智能家居模块设置说明 (40)1、设备列表 (40)2、设备管理 (42)3、客户端用户管理 (43)5、备份还原用户数据 (45)6、数据导入 (47)6、系统设置 (47)八、相关产品 (48)九、维护与保养 (48)一、声明在未经大洋事先书面许可的情况下,严禁以任何形式复制、传递、分发和存储本文档中的任何内容。
大洋遵循持续发展的策略。
因此,大洋保留在不预先通知的情况下,对本文档中描述的任何产品进行修改和改进的权利。
在任何情况下,大洋均不对任何数据或收入方面的损失,或任何特殊、偶然、附带或间接损失承担责任,无论该损失由何种原因引起。
本文档的内容按“现状”提供。
除非适用的法律另有规定,否则不对本文档的准确性、可靠性和内容做出任何类型的、明确或默许的保证,其中包括但不限于对适销性和对具体用途的适用性的保证。
大洋保留在不预先通知的情况下随时修订或收回本文档的权利。
二、实物外观三、简介R206A是一款用于智能家居、高可靠性的无线集成控制盒。
R206A可与LoRa协议的设备之间进行通讯,在LoRa协议的设备之间作为协调器,可自动加网和配置,是奈伯思LoRa智能家居网络的控制核心。
Zigbee智能网关说明书
产品概述XXXX家居产品是以智能网关为核心,搭配人体传感器、智能开关、智能插座、无线模式面板等智能设备,可以实现一键开关灯、人来灯亮人走灯灭、远程控制普通家电、家电用电量统计等功能,为您打造一个智能、温馨、舒适的居住环境。
包装清单智能网关x1 连接线x1说明书x1 适配器x1产品介绍智能网关是智能家居设备的控制中心,各传感器、控制器和智能家电可通过网关互联互通。
本产品由智能网关主体与连接线及适配器组成。
安装方法1) 将网关插入电源线;2) 将网关通过网线连接到你的路由器;3) 手机连接到同一路由器Wi-Fi 中,然后根据App 提示添加网关即可;安装方法 智能网关主体 连接线及适配器智能网关连接示意图路由器网线智能网关适配器APP说明本产品已接入XXXXAPP,可通过APP进行操控,并与其它产品互联互通。
扫描二维码,关注XXXX公众号,请求后台推送APP安装包二维码,下载并安装。
根据APP提示方式添加设备后,即可操控设备。
配置说明无线连接:1)打开 APP,点击家居首页的+添加网关;2)选择网关的 WIFI 名称后点击下一步;3)选择无线方式,选择需要给网关配置的 WIFI,点击下一步;4)输入 WIFI 的密码后点击确认添加,配置成功后会跳到设置界面;5)输入网关的名称和添加一个房间后点击完成,此时在 APP 上就可以看到已添加的网关了。
有线连接:1)将网线接入网关的 WAN口;2)打开 APP,点击家居首页的+添加网关;3)选择网关的 WIFI 名称后点击下一步;4)选择有线方式,配置成功后会跳到设置界面;5)输入网关的名称和添加一个房间后点击完成,此时在 APP 上就可以看到已添加的网关了。
智能网关使用须知1)使用智能网关前,请详细阅读产品说明书及使用须知。
2)智能网关及其子设备仅适用于提升家居生活娱乐性及便捷度,并非安防产品,不属于中国强制性产品认证(CCC)第十九类安全防范产品范畴。
3)智能网关及其子设备仅用于提醒设备状态,不适用于家庭、楼宇、仓库或其它任何经营场所的专业安保,如有用户违反产品说明及其使用须知,将产品用于专业安防领域,制造商对因此造成的任何风险不承担责任。
萤石 智能网关 A1C 使用说明书
微信扫描二维码关注“萤石智能生活订阅号”打开产品包装后,请确认探测器网关A1C(以下简称“设备”)是否完好,对照下图确认配件是否齐全。
装箱清单快速操作指南 X 1A1C X1外观及功能介绍源接口描述说明功能键指示灯电源接口100- 240V~50/60HzRESET孔正常运行时用针状物长按RESET孔5秒,指示灯熄灭,设备重新启动,并恢复默认参数短按:进入添加探测器模式连续按两次:进入删除探测器模式长按2秒:进入配置Wi-Fi模式...常亮:正在启动或正常运行闪烁三次:设备刚启动完成闪烁:设备正在发送报警信息或正在配置Wi-Fi...操作必读将设备插入插座中,指示灯由绿色常亮变为闪烁三次并有语音提示时,表示设备启动完成。
然后,设备指示灯恢复绿色常亮状态。
步骤1电源插座启动设备步骤2快速配置1用户注册将手机连上您的Wi-Fi网络,扫描包装盒上的“萤石云视频”客户端的二维码,下载并安装后根据提示完成用户注册。
2开启连接Wi-Fi模式设备启动完成后长按2秒功能键,进入连接Wi-Fi模式并进行语音提示,同时指示灯开始闪烁。
3添加设备登录“萤石云视频”客户端,在设备添加过程中扫描包装盒上的二维码,根据提示完成Wi-Fi的连接和设备的添加(配置时请将设备靠近路由器)。
步骤3添加探测器登录“萤石云视频”客户端,选择“ ”,根据提示通过扫描探测器的二维码添加探测器(最多支持32个探测器)。
您还可以通过短按一次设备的功能键进入添加探测器模式,根据语音提示完成探测器的添加(探测器和设备距离不超过50cm)。
步骤4删除探测器登录“萤石云视频”客户端,点击查看探测器详情,根据提示删除探测器。
您还可以通过连续按两次设备的功能键进入删除探测器模式,根据语音提示完成探测器的删除(探测器和设备距离不超过50cm)。
功能介绍24小时全天候工作,一键操作、轻松设置丰富的自定义防护计划支持“萤石云”服务,手机远程控制,报警信息及时送达看家护院神器,和探测器一起全方位安全守护您的家园先进的无线通讯技术,可接入类型丰富的无线探测器,与摄像机互联互通“萤石云”介绍本产品部分功能(包括但不限于探测器管理、安全防护模式切换、报警消息推送等功能)的实现将依赖于互联网、电信增值服务;您若希望实现以上功能,需在萤石云平台() 完成用户注册,遵守《用户注册协议》《萤石云服务协议》,并接入萤石设备,以实现对萤石设备的管理。
三汇 X300 系列工业智能网关用户手册说明书
三汇X300系列工业智能网关X300智能网关Version 1.0.0杭州三汇信息工程有限公司目录目录 (ii)版权申明 (iii)版本修订记录 (iv)第1章产品介绍 (1)1.1.应用场景图 (1)1.2.功能列表 (1)1.3.硬件描述 (2)1.4.指示灯信息说明 (3)第2章快速使用 (4)第3章设备管理系统 (5)3.1.简介 (5)3.2.系统登录 (5)3.3.界面风格 (6)3.4.个人中心 (7)3.5.系统管理 (7)3.5.1.部门管理 (8)3.5.2.角色管理 (8)3.5.3.用户管理 (10)3.5.4.日志管理 (10)3.6.智能网关 (11)3.6.1.网关列表 (11)3.6.2.网关管理 (14)3.6.3.固件管理 (18)3.6.4.任务管理 (18)3.6.5.日志抓包 (20)第4章ConfigTool工具 (21)4.1.1.ConfigTool功能 (21)4.1.2.ConfigTool配置 (21)附录A 主要技术/性能参数 (24)附录C 技术/销售支持 (25)版权申明本文档版权属杭州三汇信息工程有限公司所有。
杭州三汇信息工程有限公司保留对此文件进行修改而不另行通知之权利。
杭州三汇信息工程有限公司承诺所提供的信息为正确且可靠,但并不保证本文件绝无错误。
请在使用本产品前,自行确定所使用的相关技术文件及规格为最新有效之版本。
若因贵公司使用本公司之文件或产品,而需要第三方之产品、专利或者著作等与其配合时,则应由贵公司负责取得第三方同意及授权。
关于上述同意及授权,非属本公司应为保证之责任。
版本修订记录第1章产品介绍欢迎使用三汇X300系列工业智能网关(以下简称智能网关)。
智能网关是三汇系列产品中的一员,内置1个有线百兆网口和4G模块,通过WAN口和4G双链路接入互联网。
它让传输变得更加稳定可靠,能有效实现4G无线网络和有线网络的自动切换。
自带的按压式SIM卡座保证SIM卡接触良好。
XGate6智能网关说明书V0.3_20151207
xGate6 智能网关说明书Installation & Operation ManualV0.3安全和注意事项危险和警告◆本设备只能由专业人士进行安装。
◆对于因不遵守本手册的说明而引起的故障,厂家将不承担任何责任。
触电、燃烧或爆炸的危险◆设备只能由取得资格的工作人员才能进行安装和维护。
◆对设备进行任何操作前,应隔离电压输入和电源供应。
◆要用一个合适的电压检测设备来确认电压已切断。
◆在将设备通电前,应将所有的机械部件,门和盖子恢复原位。
◆设备在使用中应提供带正确的额定电压。
不注意这些预防措施就可能会引起严重伤害。
目录第1章产品概述 (8)1.1系统架构 (9)1.2 技术参数 (10)1.3 功能说明 (13)第2章安装与接线 (15)2.1环境 (15)2.2设备安装与使用 (15)2.3订货信息 (21)2.4供电电源 (22)第3章显示操作说明 (23)3.1概述 (23)3.3数据查询 (23)第4章配置软件说明 (27)第5章web页面说明 (28)5.1概述 (28)5.2登录 (29)5.3 系统信息 (29)5.4数据管理 (31)5.5基本配置 (47)5.6查看工程点表配置 (53)5.7系统维护 (59)第6章数据采集功能 (61)6.1概述 (61)6.2采集功能 (62)第7章数据转发功能 (63)7.1概述 (63)7.2转发表配置 (64)7.3数据转发功能 (64)第8章记录 (65)8.1概述 (65)8.2历史和事件记录 (66)8.3 日志记录 (66)8.4 配置记录 (66)第9章告警系统 (67)9.1概述 (67)9.2告警分析 (67)第10章辅助功能 (72)10.2开关量输入 (73)10.3继电器输出 (74)10.4模拟量输入 (74)10.5时钟 (74)第11章维护与故障排除 (76)第12章技术指标 (77)第1章产品概述xGate6 智能网关应用于各种智能设备的数据采集与数据分析,可通过配置接入大多数智能设备。
海林自控EG-03-T2智能网关选配4G模块说明书
上图为选配4G 模块的外观,仅供参考,请以收到的实物为准。
此功能仅限选配4G 模块北京海林自控科技股份有限公司北京市昌平区回龙观国际信息产业基地发展路9号服务热线:4001010003www .hailin .com第1页 共6页保存好所有有的包装材料,以备需要重新将设备打包时使用。
EG -03-T2智能网关说明书北京海林自控科技股份有限公司北京市昌平区回龙观国际信息产业基地发展路9号服务 热线:4001010003www .hailin .com第2页 共6页上图为选配4G模块的外观,仅供参考,请以收到的实物为准。
此功能仅限选配4G模块产品外观及尺寸背面板顶面板安装准备打开网关包装箱,安装前请检查包装箱内的部件是否完好,如果发现包装内有任何物品的缺失或损坏,请立即与经销商或销售人员联系。
另请保存好所所有的包装材料,以备需要重新将设备打包时使用。
为了网关能更好地工作,请您保证安装场所符合如下条件: 1)工作温度:-25℃ ~ 55℃。
2)工作湿度:10% ~ 90% 无凝露。
3)存储温度:-40℃ ~ 70℃。
4)网关应安装在干燥、清洁、远离热源以及强电磁场的地方。
SIM卡安装说明本网关支持使用移动网络联网,需要实体的SIM卡,SIM卡规格请选用Micro SIM卡。
标准SIM卡Micro SIM卡Nano SIM卡SIM卡安装请按如下顺序进行:1)使用一字螺丝刀将SIM卡盖板上的螺丝拧下,取下盖板将看到SIM卡安装位置。
将SIM 卡盖向OPEN方向小心推出,听到卡扣轻响后向上掀开SIM卡盖。
2)将Micro SIM卡芯片面朝下(即SIM卡缺角远离螺丝孔方向)放到SIM卡插槽内。
SIM卡缺口方向一定要与SIM卡槽位缺口方向一致。
3)合上SIM卡盖向CLOSE方向轻推,听到轻响后表示SIM卡盖已锁紧, 然后重新盖好SIM卡盖板,拧好螺丝完成SIM卡安装。
注意:●所有插拔SIM卡操作,请在网关断电时进行,严禁热插拔。
ilinkbox智慧网关说明书
ilinkbox智慧网关说明书一、ilinkbox智慧网关的功能特点:1. 多种连接方式:ilinkbox智慧网关支持多种连接方式,包括Wi-Fi、蓝牙、红外等,能够与各类智能家居设备进行连接和通信。
2. 宽广的兼容性:ilinkbox智慧网关兼容市面上大多数的智能家居设备,如智能灯泡、智能插座、智能门锁等。
3. 灵活的场景配置:ilinkbox智慧网关提供灵活的场景配置功能,用户可以根据需要自由设置各种智能设备之间的关联和联动条件,实现自动化控制。
4. 智能语音控制:ilinkbox智慧网关支持智能语音控制,用户可以通过与智能音箱等设备连接实现语音命令控制智能家居设备。
5. 安全防护功能:ilinkbox智慧网关具备强大的安全防护功能,采用了高强度的加密和认证技术,保障用户的隐私和数据安全。
二、ilinkbox智慧网关的操作方法:1. 连接设置:将ilinkbox智慧网关插入电源,打开手机的Wi-Fi功能,并连接“ilinkbox”热点,打开ilinkbox智慧网关的APP,按照提示完成设备的初步配置。
2. 设备添加:在ilinkbox智慧网关的APP中,点击“添加设备”按钮,在到的设备列表中选择要添加的设备,按照提示完成设备的绑定和连接。
3. 场景配置:在ilinkbox智慧网关的APP中,点击“场景”选项,进入场景配置页面。
在此页面,可以设置各个设备之间的关联和联动条件,如设置灯光与音乐的联动、设置门锁与摄像头的联动等。
4. 定时任务:在ilinkbox智慧网关的APP中,点击“定时任务”选项,进入定时任务设置页面。
在此页面,可以设置各个设备的定时开关机、定时执行等功能。
5. 智能语音控制:在安装了智能音箱等设备的情况下,可以通过与ilinkbox智慧网关的连接,实现智能语音控制。
用户可以直接通过语音命令控制智能家居设备的开关、调光、调色等。
三、注意事项:1. ilinkbox智慧网关需要接入家庭的Wi-Fi网络,确保网络稳定。
望天观科技WTGNet-NCU CNC智能采集网关 使用说明书
2021WTGNet-NCUCNC智能采集网关无锡望天观科技有限公司目录1前言 (1)1.1网关介绍 (1)2硬件介绍 (2)2.1基本参数 (2)2.2有线网络 (3)2.3无线网络 (3)2.44G网络 (3)2.5RS485 (3)3管理界面 (4)3.1网关介绍 (4)3.2网关流程 (4)3.3登陆 (5)3.4系统信息 (6)3.5网络配置 (7)3.6网关配置 (8)3.6.1网关信息 (8)3.6.2网关推送 (9)3.7调试工具 (11)3.7.1调试命令 (11)3.7.2实时日志 (14)3.8系统设置 (15)3.8.1设备控制 (15)3.8.2密码设置 (16)3.8.3授权设置 (17)3.8.4 VPN 设置 (17)4通用MQTT (18)4.1推送格式 (18)4.2J AVA D EMO (20)4.3N ET CORE D EMO (23)5 API (29)5.1HTTP (29)5.2MQTT (30)6 VPN (31)6.1简介 (31)6.1.1未授权 (31)6.1.2已授权 (31)6.2使用方法 (32)6.2.1映射设备使用方法 (34)6.2.2桥接模式使用方法 (35)6.2.3映射端口模式 (37)6.2.4路由模式 (38)6.2.5特殊网络拓扑 (38)6.3注意事项 (39)7边缘计算 (40)7.1单变量计算 (40)7.2设备计算 (42)7.3内置方法 (43)7.4示例 (45)8 MODBUS输出 (48)8.1操作方法 (48)8.2协议解释 (48)9常见问题 (50)10支持采集设备分类 (51)10.1CNC (51)10.1.1发那科(Fanuc) (51)10.1.2西门子(Siemens) (53)10.1.3三菱(Mitsubishi) (53)10.1.4哈斯(Hass) (54)10.1.7兄弟 (Brother) (54)10.1.8广州数控 (GSK) (54)10.1.9新代 (Syntec) (54)10.2PLC (56)10.2.10 ModBus (56)10.2.11西门子(Siemens) (56)10.2.12三菱(Mitsubishi) (56)10.2.13欧姆龙(Omron) (56)10.2.14罗克韦尔(AB) (56)10.3ROBOT (57)10.3.1库卡(KUKA) (57)10.3.2 ABB (57)11点位地址 (55)11.1F ANUC (55)11.2M ITSUBISHI (59)11.3S IEMENS (62)11.4KND (64)11.5B ROTHER (65)12 HTTP接口列表 (67)12.1用户 (67)12.2采集设备列表请求 (68)13售后服务 (75)13.1技术服务和质保期服务计划 (75)1 前言1.1 网关介绍工业数据采集网关,用于采集数控机床的生产数据,如报警信息,生产件数,电机温度,刀具号等关键信息。
威斯丹利智能家庭中控网关说明书
扫扫码码关关注注公公众众号号
广州市威士丹利智能科技有限公司
GGuanggzzhhoouuVAePnsOi LInLtOelliSgmenatrtTeTcehcnhonloogloy gCyoC., oL.t,dLtd 广广州州市市⻩⻩埔埔区区科科学学大大道道181号8号广广州芯州大芯厦大8厦楼8楼 全全国国服服务务热热线线::4040-06-868-84-2432838
Q3:网关无法添加 a. 指示灯是否亮的。若不亮,请确认线路是否联通的,是否停电。 b. 指示灯亮的,复位后,指示灯是否有相应改变。若指示灯没有相应反应,
尝试重启。
3. 包装成箱的产品,应放在通⻛、干燥、无腐蚀性气体的地方 贮存,堆放高度不能超过十层,仓库温度-10℃~+40℃,湿 度≤75%。
4. 避免雨、雪、猛力撞击等。
Zigbee指示灯
WAN网口 LAN网口 CLR复位孔 电源插孔
电源指示灯 网络指示灯
USB插口 POWER按键 C-3B401-10
Zigbee指示灯
WAN网口 CLR复位孔
电源插孔
USB插口 POWER按键
Zigbee入网孔: 短按,网关打开设备搜索入网。 CLR 复 位 孔: ⻓按5秒,设备恢复出厂默认状态 POWER 按键: ⻓按5秒,清除用户信息,用户可重新绑定
最大发射功率:20dbm 无线信道:2.4GHz 材质:PC+ABS 工作温度:0-40℃ 工作湿度:10%-90%RH
三.孔位标示
C-3B501-10
C-3B502-10
指示灯
Zigbee入网孔 CLR复位孔
POWER按键 LAN/WAN
LAN/WAN POWER按键
-2-
萤石 智能网关 CS-A3-WA 使用说明书
*指示灯环产品简介A3智能网关作为智能家居设备的控制中心,可接入多种萤石智能设备(智能开关、面板、传感器等);可通过Zigbee与其他萤石智能设备通信,并可在手机客户端上对这些设备进行管理。
功能键*扬声器功能键*长按不少于4秒进入Wi-Fi配置模式按1次进入子设备添加模式;再按1次退出子设备添加模式网关产生告警提示时,按1次消除告警提示*指示灯环白色常亮:正常工作中,且已连接到萤石云白色慢闪:进入添加模式白色快闪:配网中白色橙色橙色常亮:启动中/升级中橙色慢闪:离线橙色快闪:出现故障/产生告警网络接口电源接口防滑垫RESET孔RESET孔*设备运行时,用SIM卡针或回形针戳4秒以上,设备重新启动,清除Wi-Fi配置、本地记录、当前告警状态以及所有子设备。
重置成功后,网关会语音提示“重置成功”。
下载“萤石云视频”登录“萤石云视频”客户端,选择添加设备,进入扫描二维码界面。
21扫描下面的二维码,下载并安装。
手机扫描二维码下载“萤石云视频”客户端添加设备将网关添加到萤石云后,可借助客户端管理添加到网关的子设备。
添加网关21将您的手机连上Wi-Fi网络。
连接网络建议使用有线网络,您需要使用网线(需自备)连接网关和路由器LAN口,如下图所示。
路由器也可以使用无线网络,用萤石云视频客户端扫描网关底部的二维码,根据客户端界面提示操作,将网关连接到Wi-Fi。
请确认您的WiFi网络为2.4GHz频段。
若连接Wi-Fi失败或您想将网关连接到新的Wi -Fi,需先让网关处于离线状态。
请长按功能键4秒以上,听到语音提示后,再次根据客户端界面提示操作,重新连接Wi-Fi。
··装箱清单智能网关 x1用户指南 x1适配器 x1电源线 x1连接电源将网关接通电源。
初次启动时,当指示灯环由橙色常亮变成白色快闪时,说明网关启动完成,进入待配网状态。
插座安装设备网关需要插在电源插座上使用。
为确保与子设备稳定连接,建议将网关放置在所有子设备安装位置的中心区域,且其与路由器的距离应≤6米。
无线传感网络智能网关说明书
网关说明书_V02修订历史版本日期作者描述目录1设备描述 (3)1.1设备参数 (3)1.2接线 (3)1.3指示灯 (4)1.4Modbu寄存器表 (4)2配置参数 (5)2.1配置GPRS参数, (7)2.2配置下行RS485口参数, (7)2.3配置GPRS通信的MQTT参数, (8)2.4配置接入从设备 (9)2.4.1寄存器映射关系 (11)1设备描述如下图所示,为设备外观接口。
1.1设备参数DC24V设备功耗<1W设备支持上传网络:上行RS485、网口1.2接线接线含义备注VCC供电正极GND供电负极黄线RS485—A上行Rs485口绿线RS485—B1.3指示灯设备运行指示灯-绿色灯设备运行时,亮1秒灭1秒,循环闪烁。
RF收发指示灯蓝灯:设备收数据绿灯:设备发数据1.4Modbu寄存器表采集值寄存器表(03功能码)序号寄存器说明备注10x1001温度数据转成10进制后除以10,单位:℃。
例如读数为0x00EF,转成10进制为239,则温度值为23.9℃20x1002湿度数据转成10进制后除以10,单位:%RH 通信状态寄存器表(01功能码)序号寄存器说明备注10x4001温湿度采集器1通信状态值为:0x01通信异常0x00通信正常2配置参数使用电脑通过网口配置设备参数,电脑连接设备有两种方式:电脑直接用网线和设备连接,另一种是电脑用网线连接路由器,设备用网线连接同一个路由器,设备上电,网线连接好之后,打开“恒星物联科技调试工具”。
工具打开后,如下图所示:点击“无线传感管理主机”,如下图所示:点击“搜索设备”,如下图所示:工具列出能搜索到的所有设备。
2.1配置GPRS参数,通信协议配置为:TCP,APN接入点:移动卡配置为cmnet,联通卡配置为uninet。
服务器地址:配置为MQTT代理服务器的IP地址心跳包间隔:不用配置,保持当前40s服务器端口:配置为MQTT代理服务器的端口。
智能云网关(DH-ICG1000W-S)使用说明书
智能云网关(DH-ICG1000W-S)浙江大华技术股份有限公司法律声明版权声明© 2018 浙江大华技术股份有限公司。
版权所有。
在未经浙江大华技术股份有限公司(下称“大华”)事先书面许可的情况下,任何人不能以任何形式复制、传递、分发或存储本文档中的任何内容。
本文档描述的产品中,可能包含大华及可能存在的第三人享有版权的软件。
除非获得相关权利人的许可,否则,任何人不能以任何形式对前述软件进行复制、分发、修改、摘录、反编译、反汇编、解密、反向工程、出租、转让、分许可等侵犯软件版权的行为。
商标声明●、、、是浙江大华技术股份有限公司的商标或注册商标。
●HDMI标识、HDMI和High-Definition Multimedia Interface 是HDMI Licensing LLC的商标或注册商标。
本产品已经获得HDMI Licensing LLC授权使用HDMI技术。
●VGA是IBM公司的商标。
●Windows标识和Windows是微软公司的商标或注册商标。
●在本文档中可能提及的其他商标或公司的名称,由其各自所有者拥有。
责任声明●在适用法律允许的范围内,在任何情况下,本公司都不对因本文档中相关内容及描述的产品而产生任何特殊的、附随的、间接的、继发性的损害进行赔偿,也不对任何利润、数据、商誉、文档丢失或预期节约的损失进行赔偿。
●本文档中描述的产品均“按照现状”提供,除非适用法律要求,本公司对文档中的所有内容不提供任何明示或暗示的保证,包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证。
出口管制合规声明大华遵守适用的出口管制法律法规,并且贯彻执行与硬件、软件、技术的出口、再出口及转让相关的要求。
就本手册所描述的产品,请您全面理解并严格遵守国内外适用的出口管制法律法规。
关于本文档●产品请以实物为准,本文档仅供参考。
●本文档供多个型号产品做参考,每个产品的具体操作不一一例举,请用户根据实际产品自行对照操作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
乐享人生
INTERNET智能网关说明介绍 系统设置-修改登录口令
尊敬的用户,真诚感谢您选用本公司产品,为了方便您的安装与使用,请您使用前仔细阅 为了您的使用安全,请在智能网关使用前,修改登录口令。
INTERNET智能网关融合Internet技术和Z-ginger网络技术,让客户随时随地 都能对设备进行管理和控制,查询设备状态,尽享舒适生活。
系统设置-时钟设置 用户通过时钟设置可以对智能网关的时间进行设置和修改。
Internet
网络路由器
智能网关
智能设备
局域网计算机终端
手机
安装时的几个步骤:
设备设置-场景设置
1.将局域网的网线接入智能网关网线接口
场景设置界面可以添加、删除场景、修改场景名称。系统支持8个场景的设置。用户可以根
Mini APP终端控制 设置完成后,
安装到智能终端上通过云轻松实现远程控制。
特殊设置-面板名称 用户可以在面板名称这一项可以为LCD智能控制面板修改场景或设备的名称和图标。 该界面能发送英文名称和拼音还有其他语言的名称,除了英文和拼音,如需中文或其他语言名 称请与我公司联系。
技术参数
节点名称:被绑定的节点的名称。如开关、插座、窗帘等。
节点ID:被绑定的节点的ID编码。
节点类型:被绑定的终端节点的设备类型:开关设备、红外设备、窗帘设备还是调光设备等。
绑定状态:被绑定的终端节点在绑定时的开关状态,亮度信息、窗帘位置信息。
注意:一个终端节点在一个场景中只能建立一个绑定。
具体绑定方法: 1.进入设备设置下的绑定设置界面,添加新设备,根据不同的设备修改不同的名称和楼层。 2.长按终端节点开关键,持续5秒,听到长音“嘀”后松手,终端节点进入绑定请求。对于调 光开关的产品,绑定调光路的开状态时,注意长按将灯光调到最暗,不松手,持续5秒,听到 长音“嘀”后松手,终端节点进入绑定请求。 3.在网关新建绑定界面,按“开始绑定处理”按钮,网关进入绑定应答。 4.如果网关新建绑定界面,显示“绑定成功”。那么整个绑定成功。进入网关控制界面即可控 制终端节点。 5.如果网关新建绑定界面,显示“绑定失败”。表示绑定不成功,请重新操作。
他内容不能修改,内容由绑定的终端节点来确定。
独立控制:点击列表中“操作”列,可对终端节点进行独立控制,“开”可以打开灯光、窗
删除绑”可以关闭灯光、窗帘、插座、排插等。“查询”可以查询终端节点
添加场景:用户在成功绑定设备后可以添加设备到场景,自定义自己喜欢的场景内容。
的开关状态。
控制结果显示在“最后控制结果”列,绿色圆点代表“关”,红色圆点代表“开”,灰色圆
绑定列表的含义: 楼层:被绑定终端节点所在的楼层。1-99楼。
点代表控制查询失败,控制结果未知。其中窗帘若关闭了90%以上,则最后控制结果中显示为 “关”,其他反馈为“开”。
房间:被绑定的终端节点所在的房间。客厅、主卧、洗手间等。
INTERNET智能网关使用说明书
BK BK-D9322
系统设置-IP地址设置
智能网关IP地址的设置,一般在小型局域网内都不需要修改。当局域网是大局域网 或者IP地址冲突,网络路由器地址非192.168.1.1时,需要修改智能网关IP地址设置。 智能网关设置的是固定IP,缺省为局域网IP(192.168.1.6),可以根据实际情况修改。 网关的外部应用服务器地址为120.24.81.114,外部应用服务端口为4000。 网络掩码缺省为小型局域网掩码255.255.255.0,如果局域网内计算机不超过250台,一般不用 修改网络掩码。
特殊设置-触发设置 进行触发设置,首先要在网关上先绑定触发设备,如多功能传感器,然后在触发设置的界 面下进行编辑,如下图,进入编辑界面,选择传感器设备,根据自己的需要选择触发的场景, 传感器可以检测人体红外、环境温度以及亮度的变化,因而把温度和亮度设置成一定的区间范 围,可以通过该检测条件来触发需要的场景,设置成无效,温度和亮度不会影响传感器,也就 不会触发该场景。CH1、CH2、CH3分别对应是检测到的人体红外和两个外接触发的信号,无效 的状态下不执行任何操作,开的状态下表示检测到人体红外或者是外接的触发信号,关的状态 则与之相反。同时还可以设置传感器触发场景的日期和时间,方便用户进行不同的操作。
2.将配套的5V电源适配器插入电源接口
据不同的需求设置家用场景、商用办公场景。
3.在局域网内的计算机的web终端上,输入http: //192.168.1.6/,会弹出密码输入界面,初始
用户名和密码帖请到网关背面标签上查找,或向经销商咨询。输入正确的密码后,即可访问
INTERNET智能网关,初始界面如下:
6.根据自己的需求把设备添加到已设置好的场景中,点击“添加场景”,即可选择不同的场景 以及设置该设备在此场景下的初始状态。
设备设置-定时设置 定时设置可以为绑定的场景设置定时,能够满足用户的不同需求。
特殊设置-场景面板
场景面板主要针对所有触发式智能控制面板(如:BK-7339、B K-7338),面板可以直 接触发网关场景。首先网关与场景面板绑定,然后在场景面板界面下进行场景的触发设置,如 下图,场景面板上的不同按键可以触发不同的网关场景或设备,但是一个按键不能同时触发网 关场景和设备,执行场景可在网关场景中选择,设备ID就是网关中所绑定的设备的ID.
“威云”访问介绍
B K-9322网关是中小家庭智能化中实现满足各种智能终端控制的核心设备,它支持在 windows、Android、iOS 系统上访问。目前网关V2.6版本及以上均支持云服务,通过扫二维码 轻松实现远程访问和控制。 通过浏览器打开网关,地址192.168.1.6。系统设置如下:外部应用服务器地址: 120.24.81.114,保存即可,然后就可以通过“威云”进行外网远程控制网关。
设备状态-传感器
此界面可以查看传感器的触发信息,CH1下的“1”表示检测到人体红外,“0”则表示未检 测到人体红外。CH2、CH3下同样表示是否检测到外接的触发信息。
设备状态-温控器
在这个状态下可以查看与网关绑定的温控器的各项状态信息,可以更好的掌控室内的温 度。
配套使用。
关键字: 终端节点:可以被智能网关遥控的每路灯光、每路插座、每路窗帘等 绑定:建立智能网关与终端节点间的安全连接。 独立控制:控制单个终端节点的开关状态。 场景:被遥控的多个终端节点的开关状态的组合。如娱乐场景中可设定客厅背光灯打开窗帘关 闭,电视打开等。
安装访问步骤 INTERNET智能网关,在整个INTERNET网络所处位置如下:
设备设置-绑定设置
设备控制查询
绑定设置界面可以查看、添加、删除绑定,修改绑定信息。在使用网关前,请将您的网关 网关设备控制查询界面如下,可以对终端节点的开关状态进行场景控制、独立控制和开关
与您的终端节点(每路灯光、每路插座、每路窗帘等)进行绑定。
状态查询。
编辑绑定:点击列表中“操作”列中的“编辑”,可以编辑绑定的楼层、房间和节点名称,其 场景控制:点击“场景控制”按钮,可进行场景控制,实现多个终端节点的开关组合。
保修条款
产品自购买之日起保修期为1年。保修期内,产品在正常情况下,若发生故障(不 含人为损坏),可以凭购买的发票,在当地经销商处,免费维修或更换产品。 1、保修时间内,因质量故障,第一年免费维修,第二年部件故障需维修的,只收取部件成本 费用。 2、对未经我公司或当地客户中心允许,擅自拆卸产品各组成部件的,我公司将不再承 担产品的免费保修责任。
设备状态-安防信息 在绑定好KS-858安防主机的情况下,用户可以方便地查看安防主机的设防状态信息,方便 用户知道自己家庭的安全设防情况。
工作电源 工作电流 无线工作频率 无线发射功率 无线接收灵敏度 射频控制范围 最大控制设备数 使用温度 相对湿度 尺寸(高*宽*厚) 重量
5VDC 180mA 433MHz ~10dbm ≤-105dbm 室内约30m,无障碍约100m 32个 0-60℃ ≤ 80%(不结露) 135mm×135mm×24mm 155g
