单片机io口驱动led电路

单片机io口驱动led电路
单片机IO口驱动LED电路是一种常见的电子电路应用。

在这种
电路中，单片机的IO口用来控制LED的亮灭，实现不同的功能。

一
般来说，单片机的IO口输出电流能力有限，因此通常需要外部电路
来驱动LED。

一种常见的单片机IO口驱动LED电路是使用普通的NPN晶体管。

具体电路连接方式如下：
将LED的阳极连接到正极，阴极接地；
单片机的IO口通过一个限流电阻连接到NPN晶体管的基极；
NPN晶体管的发射极接地，集电极连接LED的阴极。

当单片机的IO口输出高电平时，NPN晶体管导通，LED亮起；
当IO口输出低电平时，NPN晶体管截止，LED熄灭。

这样就实现了
单片机IO口对LED的控制。

另外，为了保护单片机，还可以在IO口和NPN晶体管之间加上
一个限流电阻，限制电流的大小，防止对单片机的损坏。

此外，还可以使用集成的LED驱动芯片，如常见的ULN2003芯片，它能够为LED提供更大的驱动能力，同时还具有过流保护功能，能够保护单片机不受损坏。

总的来说，单片机IO口驱动LED电路的设计需要考虑到单片机
的输出电流能力、LED的工作电流、保护单片机的安全性等因素，
选用合适的驱动电路方案，以实现可靠的LED控制功能。

光电二极管阵列电路

光电二极管阵列电路
光电二极管阵列电路是一种常用于电子设备中的电路，其作用是
将光信号转化为电信号。

本文将从以下几个方面介绍光电二极管阵列
电路的相关知识。

一、光电二极管的基本原理
光电二极管是一种能够将光信号转换为电信号的设备，其基本原
理是利用半导体材料的光敏效应来进行光电转换。

当光线照射到光电
二极管上时，其内部的半导体材料会产生电荷，从而产生电流。

二、光电二极管阵列电路的组成
光电二极管阵列电路由多个光电二极管通过各自的输出端与集中
式输出器相连，形成一个并联的电路，一般而言，光电二极管的阵列
电路中需要包含对光信号的放大电路、滤波电路、开关电路等。

三、光电二极管阵列电路的应用领域
光电二极管阵列电路广泛应用于数据通信与图像传输等领域，例
如数码相机、光电测量系统、扫描仪等。

四、光电二极管阵列电路的优点和缺点
光电二极管阵列电路具有响应速度快、精度高、频段宽等优点，
但其阵列性质会导致系统对外界环境抗干扰性能不佳、价格高等缺点。

五、光电二极管阵列电路的发展趋势
随着科技的不断进步，光电二极管阵列电路在未来的发展中将继
续向着小型化、集成化的方向发展，同时在滤波、增强信噪比、提高
灵敏度等方面也将有所创新。

综上所述，光电二极管阵列电路作为一种重要的电路组成元件，
在现代电子设备中发挥着重要的作用。

了解其基本原理和应用领域，
以及其优缺点和发展趋势，有助于我们更好地应用它们。

基于单片机的LED数码管实验设计程序(附电路原理图)

{
unsigned char i,j;
for(i=0;i<250;i++)
for(j=0;j<250;j++);
}
void main( )//主函数
{
while(1) //无限循环
{
P3=0x7f; //P3.8引脚输出低电平，L8点亮
P0=0x06; //数字1的段码
delay();
P3=0xbf ; //P3.7引脚输出低电平，L7点亮
void main(void)
{
TMOD=0x01; //使用定时器T0
EA=1; //开中断总允许
ET0=1; //允许T0中断
TH0=(65536-46083)/256; //定时器高八位赋初值
TL0=(65536-46083)%256; //定时器低八位赋初值
TR0=1;
int_time=0; //中断计数变量初始化
void interserve(void ) interrupt 1 using 1 //using Time0
{
int_time++;
if(int_time==20)
{
int_time=0; //中断计数变量清0
second++; //秒计数变量加1
}
if(second==60)
{
second=0; //如果秒计满60，将秒计数变量清0
}
}
//********************************************************
//函数功能：定时器T0的中断服务程序
//*******************************************************

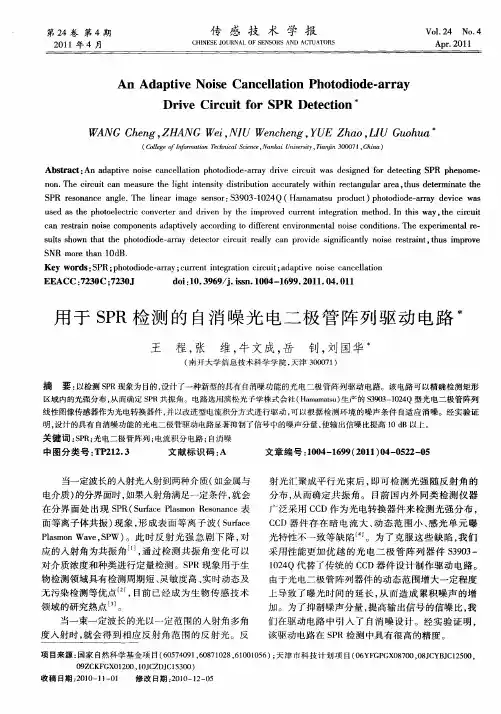

用于SPR检测的自消噪光电二极管阵列驱动电路

（开大学信息技术科学学院，南天津３０７）００１
摘要：以检测ＳＲ现象为目的，Ｐ设计了一种新型的具有自消噪功能的光电二极管阵列驱动电路。该电路可以精确检测矩形
区域内的光强分布，而确定ＳＲ共振角。电路选用滨松光子学株式会社（ａａｔ）从ＰＨｍｍａｕ生产的￥９３１２Ｑ型光电二极管阵列ｓ３０ — ０４线性图像传感器作为光电转换器件，以改进型电流积分方式进行驱动，并可以根据检测环境的噪声条件自适应消噪。经实验证明，设计的具有自消噪功能的光电二极管驱动电路显著抑制了信号中的噪声分量，使输出信噪比提高ｌＢ以上。０ｄ
ｕｅｓｔｅｐｏｏｌｃｒｃｃｎｅｔｒａｄｄｖｎｂｈｍｐｏｅｕｒｎｎｅｒｔｏｔｏＩｈｓｗａｔｅｃｒｕｔｓｄａｈｈｔｅｅｔｏｖｒｅｎｒｅｙｔｅｉｒｖｄｃｒｅｔｉｔｇａｉｎｍｅｈｄ．ｎｔｉｙ，ｈｉｃｉｉｉｃｎｒｓｒｉｏｓｏｏｅｔｄｐｉｅｙａｃｒｉｇｔｆｅｅｔｅｖｒｎｅｔｌｎｉｅｃｎｉｉｎ．ｅｅｐｒｍｅｔｌｒ — ａｅｔａｎｎｉｅｃｍｐｎｎｓａａｔｖｌｃｏｄｎｏｄｉｒｎｎｉｏｍｎａｏｓｏｄｔｓＴｈｘｅｉｎａｅｆｏｓｌｓｓｏｈｔｔｅｐｏｏｒｖｄｉｎｆｃｎｌｏｓｅｔａｎ，ｈｍｐｏｅｕｔｈｗｎｔａｈｈｔｄｏｅａｒｙｄｔｃｏｉｃｔｅｌｙｃｎｐｏｉｅｓｇｉａｔｎｉｅｒｓｒｉｔｔｕｓｉｒｖｉｙ

基于FPGA的光电二极管阵列驱动设计

２１０１年３月９日收到
图１仪器系统
２硬件平台
２１电路系统设计．
探 ’ 器￥９３１２Ｑ为自扫描型线列探测？贝４３２－０４
第一作者简介：黄迁（９３）男，１８一，汉族，广西柳州人。博士。研究方向：间生命科学实验仪器电路与系统。Ｅｍｉｄｎｌｈ — ｓ空 — ａ：ａｉ — ｑｕｃｌｅｔ
＠１６ｔｍ。２．ｏ
３６６０
科
学
技
术
与
工
程
１１卷
器，其时序驱动和信号读出有别于其它类型的探测
器。自扫描型探测器中，光电二极管序列进行寻对
ｔｗ￣ｐｓ
址的移位寄存器，需要在多路脉冲信号的配合下对
其进行驱动，而完成对１２像元的逐个寻址移从０４个位。自扫描光电二极管阵列探测器在内部移位寄存器的选通下，０４个有效信号的输出是连续的。１２
ＬＤ）ＶＳ发送芯片对外发送ＬＤＶＳ信号。使用ＬＤＶＳ
成度高、功耗低、适应性好等特点，与空间应用要求相符。关键词分光光度检测技术光电二极管阵列现场可编程门阵列
中国法分类号
Ｔ４２Ｎ３；
文献标志码
Ａ
空间生命科学实验中，多重要的过程产物：很用于植物培养的营养液、能提取药物的细胞代谢可物等，需要利用仪器对这些液体中的成分进行检都

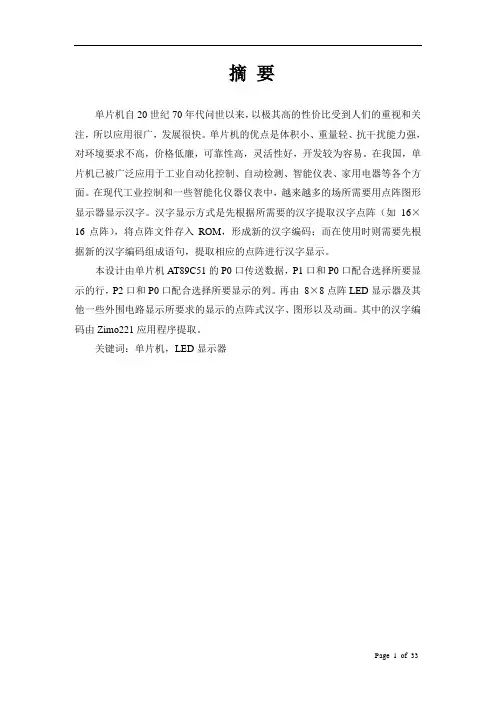

计算机科学与技术专业毕业论文--基于单片机控制的点阵发光二极管广告牌设计

摘要单片机自20世纪70年代问世以来，以极其高的性价比受到人们的重视和关注，所以应用很广，发展很快。

单片机的优点是体积小、重量轻、抗干扰能力强，对环境要求不高，价格低廉，可靠性高，灵活性好，开发较为容易。

在我国，单片机已被广泛应用于工业自动化控制、自动检测、智能仪表、家用电器等各个方面。

在现代工业控制和一些智能化仪器仪表中，越来越多的场所需要用点阵图形显示器显示汉字。

汉字显示方式是先根据所需要的汉字提取汉字点阵（如16×16点阵），将点阵文件存入ROM，形成新的汉字编码；而在使用时则需要先根据新的汉字编码组成语句，提取相应的点阵进行汉字显示。

本设计由单片机AT89C51的P0口传送数据，P1口和P0口配合选择所要显示的行，P2口和P0口配合选择所要显示的列。

再由8×8点阵LED显示器及其他一些外围电路显示所要求的显示的点阵式汉字、图形以及动画。

其中的汉字编码由Zimo221应用程序提取。

关键词：单片机，LED显示器IntroductionThe single chip Microcomputer has been published since the 20thcentury 70's, compared to is valued people's and the attention by the extremely high natural price, therefore application very broad, the development is very quick. The single chip Microcomputer is the volume small, the weight light, the antijamming ability strong, is not high to the environment request, price inexpensive, reliability high, flexibility good, the development is easy. General engineers and technicians after study related monolithic integrated circuit knowledge, also can depend upon the single chip Microcomputer system which own strength develops hoped, and may obtain the highereconomic efficiency. Because of this, in our country, the single chip Microcomputer widely has been applied in the industrial automation control, the automatic detection, the intelligent measuring appliance, the domestic electric appliances and so on each aspect. In the modern industry control and in some intellectualized instrument measuring appliances, more and more many places need to use the lattice graph monitor to demonstrate the Chinese character. The Chinese character display mode is first according to the Chinese character which needs withdraws the Chinese character lattice (for example 16×16 lattice), stores the lattice document ROM, forms the new Chinese character code; But when use needs first according to the new Chinese character code composition sentence, then acts according to the new code by MCU to withdraw the corresponding lattice to carryon the Chinese character demonstration.The single chip Microcomputer controls the LED lattice demonstration at present extremely to be widespread in the public place application. For example the station starts out the time toinstruct that, the stock hall stock price display panel, the market active billboard, waits for a plane the hall to take off timetable and so on.The lattice demonstrated the characteristic is the size, the shape and the color which may defer to needs carries on the combination ,realizes each kind of language and the graph change with the monolithic integrated circuit control, achieves the advertisement spropaganda and the prompt goal.This design single chip Microcomputer AT89C51 8×8 lattice LED monitor and other some periphery electric circuit composition lattice type Chinese character, graph.Key word: The single chip Microcomputer, LED monitor二、项目概述和设计思路1、项目概述2、设计思路（1）硬件系统根据设计要求，硬件电路设计框图如下图所示，硬件电路结构初步设想由以下6部分组成：时钟电路、复位电路、单片机、行驱动电路、列驱动电路和点阵显示模块电路。

基于FPGA的光电二极管阵列驱动设计

基于FPGA的光电二极管阵列驱动设计黄迁;张涛;郑伟波【摘要】Different from the instrument used on ground, the instruments used for Space Life Sciences Experiment are small, low power consumption and well reliability. A circuit design for photodiode array (PDA) based on Field Programmable Gate Array (FPGA) is used for Space Spectro Photometry. In the design, devices and technic is applicable for space, and the PDA driver and data readout work has be done in one FPGA. With high integration, low power consumption and good adaptability, the design matches the space application.%空间生命科学实验中所使用的仪器有其体积小、功耗低、稳定性好等特点,有别于地面使用的一些仪器设备.针对空间应用的分光光度检测技术,设计了一种基于Field Programmable Gate Array(FPGA)的光电二极管阵列驱动方法.设计中,根据空间使用的特点遴选器件与技术方案,在单片FPGA上实现对自扫描光电二极管阵列的驱动及数据采集.该设计具有集成度高、功耗低、适应性好等特点,与空间应用要求相符.【期刊名称】《科学技术与工程》【年(卷),期】2011(011)016【总页数】5页(P3659-3663)【关键词】分光光度检测技术;光电二极管阵列;现场可编程门阵列【作者】黄迁;张涛;郑伟波【作者单位】中国科学院上海技术物理研究所,上海200083;中国科学院上海技术物理研究所,上海200083;中国科学院上海技术物理研究所,上海200083【正文语种】中文【中图分类】TN432空间生命科学实验中，很多重要的过程产物:用于植物培养的营养液、可能提取药物的细胞代谢物等，都需要利用仪器对这些液体中的成分进行检测。

单片机控制一个发光二极管电路设计

学法
观察法分组讨论
教学环节
教师活动
学生活动
复习导入
提问：
1、单片机的电源引脚、接地引脚及复位引脚分别是多少号？
2、单片机的基本电路有几部分
查阅资料
小组讨论
举手发言
新课传授
一、单片机控制一个LED的电路
教师绘制电路，并引导学生思考
自学本节，
听讲做笔记
新课传授
1、二极管的方向
2、限流电阻
二、C程序指令
质疑解惑
旬阳县职业技术教育中心教案
科目
单片机
课题
单片机控制一个LED
授课课时
第1~2课时，共2课时
使用教具
授课日期
授课班级
应到人数
实到人数
缺勤人员名单及原因
教学目标
1、进一步了解单片机的基本电路
2、熟悉单片机控制LED的电路及原理
教学重点
单片机控制一个LED的电路
教学难点
单片机控ห้องสมุดไป่ตู้一个LED的原理
教法
观察法分组教学
分组讨论
总结归纳
巩固练习
在P3.2口连接一个LED，画出电路图
小结
LED正极接+5V，负极通过大约300欧姆电阻接单片机I/O口
板书设计
单片机控制一个LED
一、单片机控制一个LED的电路
1、二极管的方向
2、限流电阻
二、C程序指令
作业布置
单片机连接LED时应注意哪些问题？
课后一得
即使很简单，也有相当一部分人听不懂，抓住学生的注意力多讲两遍

实验十五发光二极管阵列的单片机显示控制实现 (综合实验)

实验十五发光二极管阵列的单片机显示控制实现(综合实验)一、实验目的1.了解点阵LED的显示原理2.掌握PROTEUS ISIS软件仿真单片机原理的方法3.设计整个单片机实验电路及软件，实现发光二极管阵列的单片机显示控制二、实验内容利用8×8点阵LED循环显示0～9的数字三、实验原理数字0~9点阵显示代码的形成，如图15.1所示（假设显示数字“0”）1 2 3 4 5 6 7 800 3E 41 41 41 3E 00 00图15.1数字“0”的段码因此，形成的行代码为00H，3EH，41H，41H，41H，3E，00H，00H；只要把这些代码分别送到相应的行线上面，即可实现“0”的数字显示。

送显示代码过程如下：送第一行线代码到P0端口，同时置第一列线为“1”，其他行线为“0”，延时约4ms；送第二列线代码到P0端口，同时置第二行线为“1”，其他行线为“0”，延时约4ms；依次类推，直到送完最后一列代码，又从头开始送。

四、实验步骤1.硬件设计打开Proteus ISIS编辑环境，按表15.1所列元件清单添加元件。

表15.1元件清单元件清单所属类所属子类AT89C51 Microprocessor ICs 8051 FamilyCAP Capacitors GenericCAP.ELEC Capacitors GenericCRYSTAL Miscellaneous .....RES Resistors Generic74LS245 TTL 74LS Series TransceiversMA TRIX.8×8 Optoelectronics Don Matrix Displays元件全部添加完后，在Proteus ISIS编辑环境中按图15.2所示连接硬件原理图。

具体操作步骤见附录A。

图15.2 电路原理图2.软件设计程序流程：源程序：TCOUNT EQU 30HR_CNT EQU 31HNUMB EQU 32HORG 00HLJMP STARTORG 0BHLJMP INT_T0START: MOV TCOUNT,#00HMOV R_CNT,#00HMOV NUMB,#00HMOV TMOD,#01HMOV TH0,#(65536.4000)/256 ；定时4msMOV TL0,#(65536.4000)MOD 256SETB TR0MOV IE,#82HSJMP $INT_T0: MOV TH0,#(65536.4000)/256MOV TL0,#(65536.4000)MOD 256MOV DPTR,#TAB ;取列码MOV A,R_CNTMOVC A,@A+DPTRMOV P3,AMOV DPTR,#NUB ;取行码MOV A,NUMBMOV B,#8MUL ABADD A,R_CNTMOVC A,@A+DPTRCPL AMOV P0,A ;输出行码INC R_CNTMOV A,R_CNTCJNE A,#8,NEXTMOV R_CNT,#00HNEXT: INC TCOUNTMOV A,TCOUNTCJNE A,#250,NEX ;每个字显示1sMOV TCOUNT,#00HINC NUMBMOV A,NUMBCJNE A,#10,NEX ;0～9循环显示MOV NUMB,#00HNEX: RETITAB: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FHNUB: DB 00H,3EH,41H,41H,41H,3EH,00H,00HDB 00H,00H,00H,00H,21H,7FH,01H,00HDB 00H,00H,27H,45H,45H,45H,39H,00HDB 00H,00H,22H,49H,49H,49H,36H,00HDB 00H,00H,0CH,14H,24H,7FH,04H,00HDB 00H,00H,72H,51H,51H,51H,4EH,00HDB 00H,00H,3EH,49H,49H,49H,26H,00HDB 00H,00H,40H,40H,40H,4FH,70H,00HDB 00H,00H,36H,49H,49H,49H,36H,00HDB 00H,00H,32H,49H,49H,49H,3EH,00HEND3.调试与仿真1. 打开Keil ūVision，新建Keil项目，选择A T89C51单片机作为CPU，新建汇编源文件，编写程序，并将其导入到“Source Group 1”中，在“Options for Target”对话窗口中，选中“Output”选项卡中的“Create HEX File”选项,。

单片机课程设计报告——发光二极管点阵显示.doc

单片机课程设计报告——发光二极管点阵显示电气工程学院的课程设计与微机原理设计:led点阵显示学生人数；姓氏:同一组:讲师:设计时间:微机原理课程设计任务书中XXXX·XXXX学生的名字:讲师:一、课程设计主题:发光二极管点阵显示器二、课程设计要求1。

根据具体设计课题的技术指标和给定条件，方案论证和电路设计应独立进行。

概念清晰，程序合理，方法正确，步骤完整。

2.查阅相关参考资料和手册，能够正确选择相关部件和参数来模拟设计方案；3.完成预览报告，其中应包括设计方案、电路图和仿真结果。

4.进入实验室进行电路调试，调试时对方案进行修正。

5.编写——课程设计报告的最终电路图，调试过程中遇到的问题及解决问题的方法。

3.附表1。

计划不。

时间表(天)1方案论证和系统设计12完成电路模拟，编写预览报告13电路调试34编写设计总结报告和回复2共7个设计调试位置:电气大楼4102。

在微机原理和接口技术课程中，成绩在80分或以上的学生可以写自己的题目，其余的则被分配题目。

每组不超过2人。

要求学生在老师的指导下独立完成设计的详细电路(包括计算和器件选择)。

严禁抄袭，严禁使用相同的设计报告。

目录的第一章是系统方案设计，第二章是仿真，第三章是调试，第四章是结论，第五章是经验和建议，参考文献是参考，附录是附录。

组件列表15第一章系统方案设计一、主题要求本课程的主题要求是:51控制器加驱动的应用(74LS245、UAXXXX三月XXXX月日微机原理课程设计任务书学生姓名:讲师:一、课程设计主题:发光二极管点阵显示器二、课程设计要求1。

根据具体设计课题的技术指标和给定条件，方案论证和电路设计应独立进行。

概念清晰，程序合理，方法正确，步骤完整。

2.查阅相关参考资料和手册，能够正确选择相关部件和参数来模拟设计方案；3.完成预览报告，其中应包括设计方案、电路图和仿真结果。

4.进入实验室进行电路调试，调试时对方案进行修正。

5.编写——课程设计报告的最终电路图，调试过程中遇到的问题及解决问题的方法。

单片机驱动LED数码管电路及编程

单片机驱动LED数码管电路及编程单片机I/O的应用最典型的是通过I/O口与7段LED数码管构成显示电路，我们从常用的LED显示原理开始，详尽讲解利用单片机驱动LED数码管的电路及编程原理，目的在于通过这一编程范例，让初学者了解I/O口的编程原理，意在起举一反三，抛砖引玉的作用。

左图为实验电路图，我们使用80C51单片机，电容C1、C2和CRY1组成时钟振荡电路，这部分基本无需调试，只要元件可靠即会正常起振。

C3和R1为单片机的复位电路，80C51的并行口P1.0-P1.7直接与LED数码管的a-f引脚相连，中间接上限流电阻R3-R10。

值得一提的是，80C51并行口的输出驱动电流并非很大，为使LED有足够的亮度，LED数码管应选用高亮度的器件。

此外，图中的80C51还可选用C51系列的其它单片机，只要它们的指令系统兼容C51即可正常运行，程序可直接移植，例如选用低价Flash型的AT89C1051或2051(详细技术手册)等，它们的ROM可反复擦写，非常适合作实验用途。

程序清单:01 START: ORG 0100H ;程序起始地址02 MAIN: MOV R0,#00H ;从“0”开始显示03 MOV DPTR,#TABLE ;表格地址送数据指针04 DISP: MOV A,R0 ;送显示05 MOVC A,@A+ADPTR ;指向表格地址06 MOV P1,A ;数据送LED07 ACALL DELAY ;延时08 INC R0 ;指向下一个字符09 CJNE R0,#0AH,DISP ;未显示完，继续10 AJMP MAIN ;下一个循环11 DELAY: MOV R1,#0FFH ;延时子程序，延时时间赋值12 LOOP0: MOV R2,#0FFH13 LOOP1: DJNZ R2,LOOP114 DJNZ R1,LOOP015 RET ;子程序返回16 TABLE: DB 0C0H ;字型码表17 DB 0F9H18 DB 0A4H19 DB 0B0H20 DB 99H21 DB 92H22 DB 82H23 DB 0F8H24 DB 80H25 DB 90H26 END ;程序结束。

单片机驱动数码管电路

单片机驱动数码管电路数码管是一种常见的电子显示器件，它可以显示数字、字母和其他特殊字符。

而单片机作为一种集成电路，能够通过编程来控制外部设备的工作，因此可以很方便地用来驱动数码管。

本文将介绍单片机驱动数码管电路的原理和实现方法。

一、数码管的工作原理数码管由若干个发光二极管（LED）组成，每个发光二极管都有两个引脚：一个是正极，用于接收电流；另一个是负极，用于接收控制信号。

数码管通常分为共阳极和共阴极两种类型。

共阳极数码管的正极连接在Vcc（正电源）上，负极通过控制信号接地。

当控制信号接地时，相应的发光二极管会亮起；当控制信号断开连接时，相应的发光二极管会熄灭。

通过控制不同的发光二极管，可以显示不同的数字或字符。

共阴极数码管与共阳极数码管相反，正极通过控制信号接地，负极连接在Vcc上。

二、单片机驱动数码管的原理单片机可以通过IO口输出高低电平来控制数码管的工作。

以共阳极数码管为例，当IO口输出高电平时，相应的数码管发光二极管亮起；当IO口输出低电平时，相应的数码管发光二极管熄灭。

为了实现多位数码管的显示，通常需要使用译码器。

译码器可以将单片机输出的数字信号转换为对应的控制信号，从而实现对数码管的驱动。

常用的译码器有BCD译码器和数码管驱动IC等。

三、单片机驱动数码管的实现方法1. 硬件连接将单片机的IO口与数码管的控制引脚连接。

通过接线将单片机的IO口与译码器的输入引脚相连，然后将译码器的输出引脚与数码管的控制引脚相连。

同时，将数码管的电源引脚与电源连接，确保正极连接在Vcc上，负极连接在GND上。

2. 编程控制在编程时，首先需要定义数码管显示的内容。

可以使用数组或变量来存储需要显示的数字或字符。

然后，将需要显示的内容转换为对应的译码器输入信号，通过单片机的IO口输出给译码器。

最后，通过循环控制，不断更新数码管的显示内容，实现动态显示效果。

四、总结通过单片机驱动数码管电路，可以实现对数码管的灵活控制。
