土木工程制图与识图-第1章 制图的基本知识-1
制图标准的基本规定
尺寸标注
完整的尺寸一般包括：尺寸界线、尺寸线、尺寸起止符号、尺寸数字
尺寸线 尺寸起止符号 尺寸界线 ≥2mm
尺寸数字
2~3mm
制图标准的基本规定
尺寸标注
尺寸的排列与布置
1
尺寸宜标注在图
样轮廓以外，不宜 与图线、文字及符
号等相交。 (a) (b)
制图标准的基本规定
A B C D E F G H I J K L
abcdefghijklmnopqrstuvwxyz
αβγδεζηθφψωλ
制图标准的基本规定
比例与图名
指图形与实物 相对应的线性 尺寸之比 比例的大小用阿拉伯数字表示如1:100。绘制图样时，应
从规定的系列中选取适当的比例。比例一般标注在标题栏中 的比例栏内，也可标注视图名称的右侧或下方, 如：
平面图 1:100 墙板位置图 1:200
常用比例 可用比例
1:1 1:2 1:5 1:10 1：20 1：50 1：100 1：200 1：500 1：1000 1：2000 1:3 1:4 1:6 1:15 1:25 1:40 1:60 1:80 1:250 1:300 1:400 1:600 1:5000 1:10000
尺寸的简化标注
杆件或管线的长度
连续排列的等长尺寸
制图标准的基本规定
建筑材料图例
当建筑物或建筑材 料被剖切时，通常在图 中的断面轮廓线内，画 出建筑材料图例，常用 建筑材料图例见右表。
粗
中 细 粗
中
细 粗 中
0.5b
0.25b 0.25b 0.25b
见有关专业标准
对称线，中心线等 断开界线 断开界线
画法几何与土木建筑制图 第1章 制图的基本知识与技能
c
c c
图框线
图框线用粗
c
a
实线绘制
b
标题栏
图幅线
l (a) 横式
l
a
c
c
标题栏
b (b) 立式
3. 标题栏
位置：在图框的右下角。 标题栏中文字的方向为看图方向。
名称
粗 实线 中
细
虚线 粗 细
单点长 粗 画线 细
双点长 粗 画线 细
折断线 细
波浪线 细
二、常用图线
线型
线宽
一般用途
b 主要可见轮廓线
有正体和斜体，斜体字头向右倾斜，与水平线成 75°。可用长仿宋体，也可用iso.shx字体（世界 标准）。
四、比例
比例： 图中图形与实物相应要素的线性尺寸 之比。
标注形式为：“图中长度：对应实物长度”， 如“1:100”、“2:1”；比例宜注写在图名的 右侧，如：平面图 1：100
常用比例 1:1,1:2,1:5,1:10,1:20,1:30,1:50,1:100,1:150,1:200,
字体端正、笔划清楚、排列整齐、间隔 均匀
字体的高度 字体的号数，即字体的高度 h（单位为毫米） 分为：20、14、10、7、5、3.5、2.5、1.8 ，以 2 倍递增减。
2. 汉字用长仿宋体
字高：字宽≈1：0.7（长仿宋体中“长”的含义） 书写要领：横平竖直，结构匀称，排版整齐。
3. 数字和字母
三、分规、比例尺
(a)
(b)
5m (c) 比例尺的刻度
四、绘图仪器
(a)
(b)
(c)
六、铅笔
--用于画细 线和写字。 （H、HB）
①尺寸界线应沿径向引出; ②尺寸线应画成圆弧,其圆心是该角的顶点; ③角度尺寸数字一律水平书写。

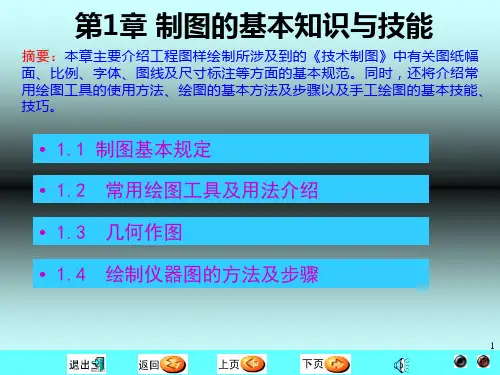

《土木工程制图基础》PPT演示课件
第1章 制图的基本知识与技能
摘要：本章主要介绍工程图样绘制所涉及到的《技术制图》中有关图纸幅 面、比例、字体、图线及尺寸标注等方面的基本规范。同时，还将介绍常 用绘图工具的使用方法、绘图的基本方法及步骤以及手工绘图的基本技能、 技巧。
• 1.1 制图基本规定 • 1.2 常用绘图工具及用法介绍 • 1.3 几何作图 • 1.4 绘制仪器图的方法及步骤
半度
方
倒度
或
头布
径径
形
角
锪平 孔
符号 或缩 φ
写词
R Sφ SR t
□C
↓
└┘
（3）图样中所标注的尺寸，为该图样所示工程形体的最后 完工尺寸，否则应另加说明。
（4）工程形体的每一尺寸，一般只标注一次，并应标注在 反映该结构最清晰的图形上。
17
2. 尺寸的组成
图1-8 尺寸的组成及标注示例
18
表1.4 尺寸标注常用符号及缩写词
名
直 半 球 球厚
正
45 深
沉孔 埋 均
词
径径
直
• 表1.1 基本幅面尺寸及图纸边框尺寸
• 幅面代号 A0
A1
A2
• B×L
841×1189 594×841 420×594
•a
25
•c
10
•e
20
A3 297×420
5 10
A4 210×297
3
图纸类型
表1.2 图样格式及边框画法
X 型 (横 放 )
Y 型 (竖 放 )
边界线
图框线
边界线
图框线
1∶1×10n (1∶1.5×10n) 1∶2×10n (1∶2.5×10n)
(1∶3×10n) (1∶4×10n)
摘要：本章主要介绍工程图样绘制所涉及到的《技术制图》中有关图纸幅 面、比例、字体、图线及尺寸标注等方面的基本规范。同时，还将介绍常 用绘图工具的使用方法、绘图的基本方法及步骤以及手工绘图的基本技能、 技巧。
• 1.1 制图基本规定 • 1.2 常用绘图工具及用法介绍 • 1.3 几何作图 • 1.4 绘制仪器图的方法及步骤
半度
方
倒度
或
头布
径径
形
角
锪平 孔
符号 或缩 φ
写词
R Sφ SR t
□C
↓
└┘
（3）图样中所标注的尺寸，为该图样所示工程形体的最后 完工尺寸，否则应另加说明。
（4）工程形体的每一尺寸，一般只标注一次，并应标注在 反映该结构最清晰的图形上。
17
2. 尺寸的组成
图1-8 尺寸的组成及标注示例
18
表1.4 尺寸标注常用符号及缩写词
名
直 半 球 球厚
正
45 深
沉孔 埋 均
词
径径
直
• 表1.1 基本幅面尺寸及图纸边框尺寸
• 幅面代号 A0
A1
A2
• B×L
841×1189 594×841 420×594
•a
25
•c
10
•e
20
A3 297×420
5 10
A4 210×297
3
图纸类型
表1.2 图样格式及边框画法
X 型 (横 放 )
Y 型 (竖 放 )
边界线
图框线
边界线
图框线
1∶1×10n (1∶1.5×10n) 1∶2×10n (1∶2.5×10n)
(1∶3×10n) (1∶4×10n)
土木工程制图与识图制图的基本知识
? 图板、丁字尺、三角板、铅笔、圆规、分规、曲线板等
胶带纸
图线宽法
图纸
650
图板
绘图工具和仪器的使用
? 图板、丁字尺、三角板、铅笔、圆规、分规、曲线板等
曲线板
擦图片
? 除了上述工具外，绘图时还要准备有削铅笔的小刀，磨铅芯的砂
纸，橡皮以及固定图纸的胶带纸，另外为了保护有用的图线可以 使用擦图片等。
图板工作边上下移动。 三角板：主要是配合丁字尺画铅直线及与水平线成15?或15?倍数角的斜线。 铅笔： 以HB或H的铅笔打底稿，以2B的铅笔加粗加深图线。 圆规： 用来画圆和圆弧。
分规： 用来等分线段或移置已知尺寸于图纸上。 曲线板： 用来画非圆曲线，其轮廓线由多段不同曲率半径的曲线组成。
绘图工具和仪器的使用
《土木工程制图与识图》
建筑工程学院
第1章 制图的基本知识
1 制图标准的基本规定 2 绘图工具和仪器的使用 3 几何作图和绘图技能
绘图工具和仪器的使用
? 图板、丁字尺、三角板、铅笔、圆规、分规、曲线板等
图板：用来安放图纸进行画图的工具。 丁字尺： 丁字尺由尺头和尺身构成，用于绘制水平线。使用时尺头紧靠
土木工程制图基本知识
房屋建筑制图统一标准GBJ1-86现已改为房屋 建筑制图统一标准 GB/T50001-2001
9
建筑工程制图标准
建筑工程制图方面国家标准的总代号GB.有 关建筑制图方面的标准共有六分册,即：
房屋建筑制图统一标准 GB/T50001-2001 总图制图标准 GB/T50103-2001 建筑制图标准 GB/T50104-2001 建筑结构制图标准 GB/T50105-2001
4. 当拉丁字母单独作代号或符号时,不使用I、 O、Z三个字母,以免同阿拉伯数字的1、0、 2相混淆.
29
三、图纸幅面和格式
为了使图纸整齐,便于装订和保管,国标中规 定了图纸的幅面尺寸.
有 A0,A1,A2,A3,A4五种格式,尺寸看下表. 图纸幅面有横式常边横向和竖式短边横向.
30
尺寸代 号
2. 图纸上的汉字应写成长仿宋体,即高宽比是 根2；
3. 要写好长仿宋体,首先要练好基本笔划的特 点和写法.我国的汉字多达数万,但仅由八种基 本笔画组成：横、竖、撇、捺、点、挑、钩、
折.
26
规定
4. 要写好长仿宋体除练好基本笔划外,还应 注意字体结构的特点和写法. 即应布局匀称,高宽足格,按汉字笔画部首的 左右结构、上下结构、里外结构等形式,适 应分配好字的各组成部分的比例和位置.
§1-1 制图标准 §1-2 国家标准技术制图基本规定 §1-3 几何作图 §1-4 绘图技能
3
§1-1 制图标准
建筑工程图是表达建筑工程设计的重要技术 资料,是建筑施工的依据.
为统一工程图样的画法,便于交流技术和提高 制图效率,国家制定了一系列标准.
国家标准就是工程界语言的法规. 我国发布的标准明确规定,每一个工程技术人
9
建筑工程制图标准
建筑工程制图方面国家标准的总代号GB.有 关建筑制图方面的标准共有六分册,即：
房屋建筑制图统一标准 GB/T50001-2001 总图制图标准 GB/T50103-2001 建筑制图标准 GB/T50104-2001 建筑结构制图标准 GB/T50105-2001
4. 当拉丁字母单独作代号或符号时,不使用I、 O、Z三个字母,以免同阿拉伯数字的1、0、 2相混淆.
29
三、图纸幅面和格式
为了使图纸整齐,便于装订和保管,国标中规 定了图纸的幅面尺寸.
有 A0,A1,A2,A3,A4五种格式,尺寸看下表. 图纸幅面有横式常边横向和竖式短边横向.
30
尺寸代 号
2. 图纸上的汉字应写成长仿宋体,即高宽比是 根2；
3. 要写好长仿宋体,首先要练好基本笔划的特 点和写法.我国的汉字多达数万,但仅由八种基 本笔画组成：横、竖、撇、捺、点、挑、钩、
折.
26
规定
4. 要写好长仿宋体除练好基本笔划外,还应 注意字体结构的特点和写法. 即应布局匀称,高宽足格,按汉字笔画部首的 左右结构、上下结构、里外结构等形式,适 应分配好字的各组成部分的比例和位置.
§1-1 制图标准 §1-2 国家标准技术制图基本规定 §1-3 几何作图 §1-4 绘图技能
3
§1-1 制图标准
建筑工程图是表达建筑工程设计的重要技术 资料,是建筑施工的依据.
为统一工程图样的画法,便于交流技术和提高 制图效率,国家制定了一系列标准.
国家标准就是工程界语言的法规. 我国发布的标准明确规定,每一个工程技术人
土木工程制图与识图1第一章制图基本知识
2)图线的宽度 所有线型的图线宽度(b)应按图样的类型以及尺寸大小在 下列数系中选择：0.13mm，0.18mm，0.25mm，0.35mm， 0.5mm，0.7mm，1mm，1.4mm，2mm。 各图线组中的粗、中粗、中、细线宽分别为b、O.7b、 0.5b、O.25b，常用的b值为0.5～1mm。 同一图样中，同种图线的宽度应一致。
•必要时可注写在图名的下方或右侧，字号应比图名字号小一
号或二号。如： A-A
1:100
底层平面图 1:100
•必要时，允许在同一视图的铅垂和水平方向标注不同的 比例（但两种比例比值一般不超过5倍）。 公路纵断面图
铅垂方向 1:1000 水平方向 1:2000
•必要时，也可用比例尺的形式标注比例。一般可在图样中 的竖直和水平方向加画比例尺。
1.1.4
曲线板和制图模板
曲线板用来画非圆曲线。
1.1.4
曲线板和制图模板
在手工制图条件下，为提高制图的质量和速度，人们把 建筑工程专业上常用的符号、图例和比例尺均刻画在透明 的塑料薄板上，制成供专业人员使用的尺子就是制图模板。
1.1.5
比例尺
用来按一定比例量取长度时的专用量尺。 常用的比例尺有两种： 外形呈三棱柱体，上有六种不同比例的三棱比例尺。 有机玻璃材料，上有三种不同比例的比例直尺。
点画线应超过轮廓线 应是线段相交
中心线超过轮廓线太长 找出图线画法中的错误 点画线的两端应是线段
正确画法
应是线段相交
不应留空隙
应留空隙 找出图线画法中的错误 应是线段相交 正确画法
1.2.2 字体(GB/T 14691－1993)
字体要求：字体端正、笔画清楚、排列整齐、间隔均匀。 字高要求：字体高度h(mm)代表字体号数，1.8、2.5、 3.5、5、7、10、14、20八种。 1）汉字 汉字应写成长仿宋体或黑体。书写要领为：横平竖直、 注意起落、结构均称、填满方格。 汉字的高度不应小于3.5mm，其宽度一般为h/ 2 。
《土木工程制图》课件第1章 制图基本知识和基本技能
《土木工程制图》
土建类学科专业“十三五”规划教材
主 编 ：何培斌 副主编 ：姚 纪 杜廷娜 颜 强 参 编： 杨远龙 蔡 樱 郑 旭 李晶晶 刘 敏 陈永庆 余 瑜
第1章 制图基本知识和基本技能
目录
1.1 制图工具及使用方法 1.2 图幅、线型、字体及尺寸标注 1.3 建筑制图的一般步骤 1.4 徒手绘图
正确
错误
1
图线交接的画法
1 1.2.3 字 体
长仿宋体
宽：高=2/3
字号：20，14，10，7，5，3.5 直体： 0 1 2 3 4 5 6 7 8 9 A B C D E F 斜体：A B C D 1 4 5 6 8 9 0
1
字体的基本笔划：
1
10 号字
长仿宋体汉字示例
7 号字 5 号字 3.5 号字
40
50
60
70
80
00
1100
2200
3300
4400
5500
6600
7700
8800
0
10
20
30
40
50
60
70
80
1.2 图幅、线型、字体及尺寸标注
1
图幅及其图框尺寸（mm）
图幅即图纸大小，。为了便于图纸的装订、查阅和保存，满足图纸现 代化管理要求，图纸的大小规格应力求统一。工程图纸的幅面及图框尺寸 应符合下表
1一、本课程的研究对象
土木工程制图 土木工程制图是研究表达绘制土木工程图样的一门学科。
二、本课程的任务
1、学习平行投影基本理论，培养空间想象能力和空间分析能力。 2、学习土木工程制图标准，培养绘制和阅读建筑工程图样的能力。 3、通过图解、图示的训练，培养认真、踏实、细致、耐心的工程人员素质。
土建类学科专业“十三五”规划教材
主 编 ：何培斌 副主编 ：姚 纪 杜廷娜 颜 强 参 编： 杨远龙 蔡 樱 郑 旭 李晶晶 刘 敏 陈永庆 余 瑜
第1章 制图基本知识和基本技能
目录
1.1 制图工具及使用方法 1.2 图幅、线型、字体及尺寸标注 1.3 建筑制图的一般步骤 1.4 徒手绘图
正确
错误
1
图线交接的画法
1 1.2.3 字 体
长仿宋体
宽：高=2/3
字号：20，14，10，7，5，3.5 直体： 0 1 2 3 4 5 6 7 8 9 A B C D E F 斜体：A B C D 1 4 5 6 8 9 0
1
字体的基本笔划：
1
10 号字
长仿宋体汉字示例
7 号字 5 号字 3.5 号字
40
50
60
70
80
00
1100
2200
3300
4400
5500
6600
7700
8800
0
10
20
30
40
50
60
70
80
1.2 图幅、线型、字体及尺寸标注
1
图幅及其图框尺寸（mm）
图幅即图纸大小，。为了便于图纸的装订、查阅和保存，满足图纸现 代化管理要求，图纸的大小规格应力求统一。工程图纸的幅面及图框尺寸 应符合下表
1一、本课程的研究对象
土木工程制图 土木工程制图是研究表达绘制土木工程图样的一门学科。
二、本课程的任务
1、学习平行投影基本理论，培养空间想象能力和空间分析能力。 2、学习土木工程制图标准，培养绘制和阅读建筑工程图样的能力。 3、通过图解、图示的训练，培养认真、踏实、细致、耐心的工程人员素质。
第1章土木工程制图概述
第一章土木工程制图概述（到给排水在线上收集）内容包括基本绘图知识点线面轴视图具体内容与后面实例进行的结合起来。
1.1土木工程图纸绘制介绍图纸是工程师的语言，种类很多，主要可分为土木工程图和机械工程图。
土木工程领域中使用土木工程图，按专业可分为建筑图、结构图、采暖空调图、给排水图、电气图和工艺流程图等。
另外，各个专业还可有自己的专业图纸。
传统上，所有的这些图纸都是工程师用图板和丁字尺来绘制。
AutoCAD的开发和应用，把广大工程师从繁重的绘图工作中解放出来，大大提高了工作效率，极少的人就可以在较短的时间内完成原来需要很多人在几个月甚至更长时间内才能完成的工作。
并且，用CAD系列软件绘图还具有更加美观、功能强大、修改方便、交流传送更加快捷等优点。
在工程领域，技术人员和管理人员都要有一定的绘图能力和识图能力。
不同的专业图纸其表达方式也不同，国家在绘图中还有一定的标准。
1.2土木工程图纸绘制规范土木工程专业或相关专业工作人员经常要绘制一些工程图纸，所以要有一些绘图规范。
1.2.1图纸规范（GBJ1-86）在AutoCAD2004中，电子图纸是无限延伸的。
为了统一起见，必须有一定的规范。
在进行电脑绘图前，必须设定一定的绘图范围，同时设定一个图纸加边框。
图纸尺寸我国GB工程制图标准规定，A系列图纸的具体规格详见表所示。
由图可以更清晰地看出其相对大小。
图1-1 A幅面图纸大小示例图框与图纸四边间距(两个图)我国GB制图规范规定，图1-1中的图框与图纸周边的各间距如表1-2所示。
标题栏、会签栏标题栏可以记录有图纸有关的绘图、设计、审核等信息。
标题栏的尺寸等有规定，各个行业之间有一定的差别。
建筑工程图每张图纸都要有标题栏（简称图标）。
其内容有：工程名称、图名、图号、设计号、设计人、绘图人、审核人员等的签名和日期。
图标应放在图纸的右下角。
如图1-3所示。
常见的标题栏格式见图所示。
标题栏的尺寸如表1-3所示。
表1-2 标准标题栏尺寸（单位：mm）标题栏除了尺寸有规定，里面的内容也有一个规范要求。
土木工程制图——第一章制图的基本知识与技能
1:1
2:1 1:2
§1-1 制图标准的基本规定概述
2 4
需要按比例绘制图样时，应由表1-2的系列中选取适当的比 例；必要时，也允许选取表1-3中的比例。（注：n为正整数）
表 1－2
种类 原值比例 放大比例 缩小比例
比例 1:1 2:1 5:1 210n:1 510n:1 1:2 1:5 1:10 1:110n 1:210n 1:510n
2.尺寸线为被注长度的度量线
尺寸线用细实线画，不得用图样中的任何线代替。
尺寸线应与被注长度平行。
29
3 §1-1 制图标准的基本规定概述
0
画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于10 mm。 平行排列的尺寸线间距为7 mm～10 mm，且应保持一致。
互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序排 列。
3.球径 标注球的半径或直径时，需在半（直）径符号前，加注球形 代号“S”，其他注写规则与圆半（直）径的相同。
37
§1-1 制图标准的基本规定概述
三、角度、弧长、弦长的标注
弧长
角度
弦长
38
§1-2 绘图工具和仪器的使用方法
自学，见课本P53-56
39
4
§1-3 几何作图
0
一、平面图形的尺寸分析
§1-1 制图标准的基本规定概述
8
一、图纸幅面和图框格式
图纸基本幅面的尺寸如表所示：
图纸长边加长尺寸见书本P40：
§1-1 制图标准的基本规定概述
9
不留装订边图纸的图框格式及尺寸代号的意义：
1 §1-1 制图标准的基本规定概述
0
留有装订边图纸的图框格式及尺寸代号的意义：
《土木制图技术》第一章 制图基本知识
的工作作风和严肃认真的工作态度。
土
课程的学习方法：
木
1、正确使用制图工具和仪器，按照正确的工作方法和步骤
制
来画图，使所绘制的图样内容正确、图面整洁；
图
2、认真听课，按时完成作业，弄懂基本原理和基本方法； 3、注意画图和看图相结合，实体与图样相结合。要多看、
技
多画、多想，注意培养空间想象能力和空间构思能力；
必要时允许选用规定 的加长幅面，图纸的短边 一般不应加长，长边可以 加长，但应符合国标的规 定。
技
1051
A45
术
A44 A1
630
A43 420
A3 A2 A33 A34
210 A4
297 594 891
1486 1783 2080 2378
2.格式 图框是图纸上限定绘图区域的线框，是图纸上绘图区域
图
技
术
四、比例尺
比例尺是刻有各种比例的直尺，绘图时用它直接量得物体的实际尺寸，
土
常用的三棱比例尺刻有六种不同的比例，尺上刻度所注数字的单位是米。
木
比例尺只能用来量尺寸，不能作直尺用，以免损坏刻度。
制
图
技
五、曲线板和建筑模板
术
1、曲线板
曲线板用以画非圆曲线，其轮廓线由多段不同曲率半径的曲线组成。
2、建筑模板
图
画法几何学主要包括：投影的基本知识、点线面的投影及
相互关系、立体的投影、轴测投影、组合体等，是土木工程制
技
图的理论基础。
术
画法几何学要解决的问题包括图示法和图解法两部分。
课程的任务是：
土
木
1、学习投影法的基本理论，为绘制和应用各种工程图样打
《土木工程制图》课件 土木工程制图(第一章)
在讲专业图样之前，若无特殊说明，本书均采用 粗实线和中虚线分别表示可见轮廓线和不可见轮廓线， 并将细点画线、细双点画线、中虚线分别简称为点画 线、双点画线和虚线。
第 19 页
第一章 制图的基本知识与技能
【例1-1】图1-4所示为一水池的投影图 和立体示意图，从该图中可以看出各种图 线及其应用。
第 20 页
表1-1 幅面及图框尺寸
单位：mm
第一章 制图的基本知识与技能
第 10 页
绘制技术图样时，应优先选用表1-1中的A0～A4这 5种基本幅面，必要时也允许选用加长幅面的图纸。加 长幅面时，图纸的短边尺寸不应加长，A0～A3幅面长 边尺寸可加长，但应按表1-2中的规定加长。
表1-2 图纸长边加长尺寸
单位：mm
同一张图纸上，绘图比例相同的图样应采用相同的线宽组， 且同类线应粗细一致。图纸的图框线和标题栏线，可采用表1-4 中的线宽。
表1-4图框线、标题栏外框线和标题栏分格线的线宽
单位mm
第一章 制图的基本知识与技能
注意
表1-3中的点画线和双点画线在《房屋建筑制图统 一标准》（GB/T 50001—2010）中分别称为单点长画 线和双点长画线，但本书仍按习惯简称为点画线和双 点画线。
第一章 制图的基本知识与技能
第 17 页
续表1-
绘图时，应先根据形体的复杂程度和绘图比例的大小确定 基本线宽b。b值可从1.4 mm，1.0 mm，0.7 mm和0.5 mm中选取。 当确定了基本线宽b后，中粗线线宽应按b计，中线线宽按b计， 细线线宽按b计，这样的一组粗、中粗、中、细线的线宽称为线 宽组。
标准代号由字母和数字组成，如“GB/T 50001— 2010”。其中，“GB”表示强制性国家标准，“50001” 是标准发布的顺序号，“2010”是标准批准的年份。
第 19 页
第一章 制图的基本知识与技能
【例1-1】图1-4所示为一水池的投影图 和立体示意图，从该图中可以看出各种图 线及其应用。
第 20 页
表1-1 幅面及图框尺寸
单位：mm
第一章 制图的基本知识与技能
第 10 页
绘制技术图样时，应优先选用表1-1中的A0～A4这 5种基本幅面，必要时也允许选用加长幅面的图纸。加 长幅面时，图纸的短边尺寸不应加长，A0～A3幅面长 边尺寸可加长，但应按表1-2中的规定加长。
表1-2 图纸长边加长尺寸
单位：mm
同一张图纸上，绘图比例相同的图样应采用相同的线宽组， 且同类线应粗细一致。图纸的图框线和标题栏线，可采用表1-4 中的线宽。
表1-4图框线、标题栏外框线和标题栏分格线的线宽
单位mm
第一章 制图的基本知识与技能
注意
表1-3中的点画线和双点画线在《房屋建筑制图统 一标准》（GB/T 50001—2010）中分别称为单点长画 线和双点长画线，但本书仍按习惯简称为点画线和双 点画线。
第一章 制图的基本知识与技能
第 17 页
续表1-
绘图时，应先根据形体的复杂程度和绘图比例的大小确定 基本线宽b。b值可从1.4 mm，1.0 mm，0.7 mm和0.5 mm中选取。 当确定了基本线宽b后，中粗线线宽应按b计，中线线宽按b计， 细线线宽按b计，这样的一组粗、中粗、中、细线的线宽称为线 宽组。
标准代号由字母和数字组成，如“GB/T 50001— 2010”。其中，“GB”表示强制性国家标准，“50001” 是标准发布的顺序号，“2010”是标准批准的年份。
土木工程制图与识图1第一章制图基本知识
2)图线的宽度 所有线型的图线宽度(b)应按图样的类型以及尺寸大小在 下列数系中选择：0.13mm，0.18mm，0.25mm，0.35mm， 0.5mm，0.7mm，1mm，1.4mm，2mm。 各图线组中的粗、中粗、中、细线宽分别为b、O.7b、 0.5b、O.25b，常用的b值为0.5～1mm。 同一图样中，同种图线的宽度应一致。
④成图
(3)用半径为R的圆弧连接已知两圆弧（外切） R ①求圆心
Ra=R1+R Rb=R2+R
②求切点 ③画连接弧 ④成图
(4)用半径为R的圆 弧连接已知两圆弧 （内切） ① 求圆心 Ra=R-R1 Rb=R-R2 ②求切点 ③画连接弧 ④成图
R R1 Ra=R-R1
2．等分圆周及作内接正多边形
1.3 几何作图
在画平面图形时，常遇到圆弧连接问题，如下图所示。
1．圆弧连接
(1)圆弧连接的几何原理
圆弧与直线相切的条件：圆心到直线的距离等于半径。
两圆弧外切的条件：圆心距等于两圆的半径之和。
两圆弧内切的条件：圆心距等于两圆的半径之差。
(2)用半径为R的圆弧连接已知两直线 R
①求圆心
②求切点
③画连接弧
。
2）数字与字母 在同一张图纸上只能采用一种字体。数字和字母有直体 字和斜体字之分，一般采用斜体。斜体字的字头向右倾斜， 与水平方向的夹角约为75º。当数字和字母与汉字混合书写 时，可写成直体的。书写的数字和字母不应小于2.5号。
1.2.3 图幅及格式
1）图纸幅面(GB/T 14689－1993)
点画线应超过轮廓线 应是线段相交
中心线超过轮廓线太长 找出图线画法中的错误 点画线的两端应是线段
正确画法
土木工程制图基础知识经典实用
土木工程制图基础知识
(7)折断线直线间的符号和波浪线都徒手画出。折 断线应通过被折断图形的轮廓线，其两端各画出 23mm。
土木工程制图基础知识
1.1.4 字体（命令流text） 字高 长仿宋字高宽关系
注意：字高不应小于2.5mm。
土木工程制图基础知识
拉丁字母、阿拉伯数字与罗马数字的书写规则
注意：拉丁字母I、O、Z不宜在图中使用，以防与数字1、0、 2混淆。
目录
1
制图规格及基本技能
2
投影制图
3
建筑施工图
4
结构施工图
5
计算机绘图软件的应用
土木工程制图基础知识
第1章 制图规格及基本 技能
本章结构
1
制图基本规格
2
绘图工具
3
几何图形画法
土木工程制图基础知识
1.1 制图基本规格
土木工程制图基础知识
1.1 制图基本规格
本章主要介绍中华人民共和国建设部颁布的《房屋建筑 制图统一标准》GB/T50001-2010、《建筑制图标准》 GB/T50104-2010、《建筑结构制图》 GB/T50105-2010 中的部分内容。
土木工程制图基础知识
（2）正四边形
（3）正五边形
（4）正六边形
土木工程制图基础知识
（5）任意正多边形的画法
作图步骤： 1）把直径AB分为七等分，得等分点1、2、3、4、5、6； 2）以点A 为圆心，AB长为半径作圆弧，交水平直径的延长 线于E、F两点； 3）从E、F两点分别向各偶数点（2、4、6）连线并延长相交 于圆周上的Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、 Ⅵ 点，依次连接A、Ⅰ、 Ⅱ、Ⅲ、Ⅳ、Ⅴ、 Ⅵ土各木工点程即制得图基所础作知的识 正七边形。
(7)折断线直线间的符号和波浪线都徒手画出。折 断线应通过被折断图形的轮廓线，其两端各画出 23mm。
土木工程制图基础知识
1.1.4 字体（命令流text） 字高 长仿宋字高宽关系
注意：字高不应小于2.5mm。
土木工程制图基础知识
拉丁字母、阿拉伯数字与罗马数字的书写规则
注意：拉丁字母I、O、Z不宜在图中使用，以防与数字1、0、 2混淆。
目录
1
制图规格及基本技能
2
投影制图
3
建筑施工图
4
结构施工图
5
计算机绘图软件的应用
土木工程制图基础知识
第1章 制图规格及基本 技能
本章结构
1
制图基本规格
2
绘图工具
3
几何图形画法
土木工程制图基础知识
1.1 制图基本规格
土木工程制图基础知识
1.1 制图基本规格
本章主要介绍中华人民共和国建设部颁布的《房屋建筑 制图统一标准》GB/T50001-2010、《建筑制图标准》 GB/T50104-2010、《建筑结构制图》 GB/T50105-2010 中的部分内容。
土木工程制图基础知识
（2）正四边形
（3）正五边形
（4）正六边形
土木工程制图基础知识
（5）任意正多边形的画法
作图步骤： 1）把直径AB分为七等分，得等分点1、2、3、4、5、6； 2）以点A 为圆心，AB长为半径作圆弧，交水平直径的延长 线于E、F两点； 3）从E、F两点分别向各偶数点（2、4、6）连线并延长相交 于圆周上的Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、 Ⅵ 点，依次连接A、Ⅰ、 Ⅱ、Ⅲ、Ⅳ、Ⅴ、 Ⅵ土各木工点程即制得图基所础作知的识 正七边形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三阶段：加深、完成全图
土木工程制图
• 该阶段是表现作图技巧、提高图面质量的重要阶段。 故应认真、细致，一丝不苟。 • 加深的原则是：先细后粗，先曲后直；从上至下， 从左至右。 • 图线要求：线型正确，粗细分明，均匀光滑，深浅 一致。 • 图面要求：布图适中，整洁美观，字体、数字符合 标准规定。
具体步骤如下：
关于圆弧连接的关键问题是： 找出连接圆弧的圆心和作为连接点的切点。 （1）作圆弧与相交两直线连接。
土木工程制图
(2) 直线和圆弧间的圆弧连接，如图1.35所示。
土木工程制图
(3) 作圆弧与两已知圆弧内切连接，如图1.36所示。 土木工程制图
(4) 作圆弧与两已知圆弧外切连接，如图1.37所示。 土木工程制图
二、线段分析
土木工程制图
平面图形的圆弧连接处的线段，根据尺寸是否完 整可分为以下3类： 1) 已知线段：根据给出的尺寸可以直接画出的线段称为 已知线段。如图1.41所示中根据尺寸20、15、R10、 R15画出的直线和圆弧。 2) 中间线段：有定形尺寸，无定位尺寸，需依靠另一端 相切或相接的条件才能画出的线段称为中间线段。如 图1.41所示中的R50的圆弧。 3) 连接线段：有定形尺寸，缺少两个定位尺寸，需要依 靠两端相切或相接的条件才能画出的线段称为连接线 段。
(5) 作圆弧与一已知圆弧外切与另一已 知圆弧内切连接，如图1.38所示。
土木工程制图
七、椭圆
土木工程制图
椭圆画法有多种，这里仅介绍常用的同心圆法和四心法。 (1) 同心圆法画椭圆(比较准确)，如图1.39所示。
(2) 四心法画近似椭圆(近似做法)，如 图1.40所示。
土木工程制图
E O4 K A O1 K1 O D O3 N1 E1 C
3）尺寸起止符号
（1）尺寸线与尺寸界线相接处为尺寸的起止点。 （2）尺寸起止符号一般用中粗斜短线绘制， 其倾斜方 向 应与尺寸界线成顺时针45º 角，长度宜为2～3mm。半径、直径、 角度与弧长的尺寸起止符号，宜用箭头表示。 （3）在轴测图中标注尺寸时，其起止符号宜用小圆点。
4）尺寸数字
土木工程制图
6.分规
土木工程制图
分规的形状像圆规，但两腿都为钢针。分规是用来 等分线段或量取长度的,量取长度是从直尺或比例尺上量 取需要的长度，然后移置到图纸上各个相应的位置。
7.圆规
土木工程制图
圆规是用来画圆和圆弧的仪器。在使用前应调整带针 插脚，使针尖略长于铅芯。铅芯应磨削成65º 的斜面。
1.2 制图基本规定
五、作正多边形
土木工程制图
(1) 作已知圆的内接正五边形,如图1.31所示。
作法： (a) 二等分半径OF得点G ； (b) 以点G为圆心，GA为半径画圆弧交直径于点H； (c) 以AH为半径，分圆周为5等分。
(2) 作已知圆的内接正六边形,如图1.32所示。
土木工程制图
作法一
作法二
六、圆弧连接
图距∶实距=比例尺
土木工程制图
用不同比例画出的图形
1:1
不论采用何种比例绘图， 尺寸数值均按原值注出。
1:2
2:1
六、尺寸标注
土木工程制图
1、尺寸的组成： 尺寸界线、尺寸线、尺寸起止符号、尺寸数字。 2、目的：施工的依据。
1）尺寸界线
（1）尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端 应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2～3mm。 （2）尺寸的尺寸界线应靠近所指部位，中间的分尺寸的尺寸界线 可稍短，但其长度应相等。 （3）轮廓线、中心线等可作尺寸界线。
土木工程制图
手柄平面图
1.5 制图的步骤与方法
土木工程制图
第一阶段：绘图前的准备工作 (1) 准备好所需的全部作图用具，擦净图板、 丁字尺、三角板。 (2) 削磨铅笔、铅芯。 (3) 分析了解所绘对象，根据所绘对象的大 小选择合适的图幅及绘图比例。 (4) 固定图纸。
第二阶段：画底图
土木工程制图
必要时，可以按规定加长图纸 的幅面。幅面的尺寸由基本幅面的短 边成整数倍增加后得出。图中虚线为 加长后的图纸幅面。
图中粗实线幅面为第一选择，
细实线幅面为第二选择，虚线幅面 为第三选择。
A4
图1.12 图纸幅面
594 891 1189 1486 1783 2080 2378
297
土木工程制图
图1.11 幅面 （a）A0-A3横式幅面 （b） A0-A3立式幅面
N B
O2
土木工程制图
1.4
平面图形的分析与画法
土木工程制图
目的：通过分析尺寸和线段间的关系，确定画图顺序。 一、尺寸分析 1.尺寸基准：尺寸基准是标注尺寸的起点。 平面图形的长度方向和宽度方向都要确定一个尺寸基 准，通常以平面图形的对称线、底边、侧边、图中圆 周或圆弧的中心线等。 2.定形尺寸：确定平面图形各组成部分的形状和大小的 尺寸。 3.定位尺寸：确定平面图形中各组成部分的相对位置的 尺寸。 注意：有些尺寸具有双重作用。
一、作平行线
过已知点作一直线平行于已知直线。
1. 使三角板a的一边靠贴AB，另一边上另靠上另一三角板b。 2. 按住三角板b不动，推动三角板a至点p。 3. 过p点画一直线即可。
二、作垂直线
土木工程制图
过已知点作一直线垂直于已知直线，如图1.28所示
• 1. 使三角板a的一直角边靠贴AB，其斜边靠一三角板b。 • 2. 按住三角板b不动，推动三角板a。 • 3. 过p点画一直线即可。
数字和字母
土木工程制图
字母和数字可写成斜体或直体，注意全图统一。 斜体字字头向右倾斜，与水平基准线成75°。
图1.17
阿拉伯数字、拉丁字母、希腊字母、罗马数字示例
五、比例
土木工程制图
图样的比例是指图形要素的线性尺 寸与实物相应要素的线性尺寸之比。 图样比例分为原值比例、放大比例、 缩小比例三种。
二、图纸标题栏（简称图标）
土木工程制图
用来填写工程名称、图名、图号以及设计人、 制图人、审批人的签名和日期
130 15 25 20 35 15 20
(校 专业 制图 审核
名） 班级 （日期） 学号 (图
图号 比例 名）
32 8 8
8
8
学生制图作业中标题栏
图纸标题栏
土木工程制图
三、图线
土木工程制图
2）尺寸线
（1）尺寸线应用细实线绘制，应与被注长度平行。图样本 身的任何图线均不得用作尺寸线。 （2）互相平行的尺寸线，应从被注写的图样轮廓线由近及 远整齐排列，较小尺寸应离轮廓线较近，较大尺寸应离轮 廓线较远。 （3）平行排列的尺寸线的间距，宜为7～10mm。 （4）根据个人习惯，尺寸线允许略微超出尺寸界线。
(1) 工程图样上标注的尺寸数字，是物体的 实际 尺寸，它与绘图所用的比例无关。
(2) 图样上的尺寸单位除标高及总平面图以 m(米)为单位外，其以mm(毫米)为单位。
土木工程制图
尺寸数字的读数方向，对于靠近竖直方向向左或向右30º 范围内的倾斜尺寸，应从左方读数的方向来注写尺寸数字。
尺寸宜标注在图样轮廓线以外，不宜与图线、 土木工程制图 文字及符号等相交，无法避免时，应将图线断开。
土木工程制图
工程图样是现代化工业生产 中必不可少的技术资料，每个工 程技术人员均应熟悉和掌握有关 制图的基本知识和技能。
一、图纸幅面
幅面：图纸本身的大小规格。 目的：便于装订和管理。
土木工程制图
2523
2102
1982 1682 1471 1261 1051 841 630 420 210 0
A45 A44 A43 A3 A2 A33 A34 A1 A0
目的：不同的线型和不同粗细的图线是为了表示 出图中不同的内容，并且能够分清主次。
线型：实线.虚线.点划线.双点划线.折断线.波浪 线等。
实线：粗 b 中粗 0.5b 0.7 细线 0.25b 1.0 1.4 2.0
粗线范围：0.35 0.5
一般取0.7——1mm
画图线时注意一下几点：
土木工程制图
1、同一图纸，同样比例的图样应采用相同的线宽组。 2、虚线、点划线应间隔均匀。 3、虚线、点划线与其他线型相交时，应交于线段处。 4、虚线在实线的延长线时，应先留空隙。 6、点划线的两端应是线段。 7、图线不得与标注（文字、尺寸、符号等）重叠、 相交。
第一阶段：绘图前的准备工作
R2
10
4
40
R1 0 0
R20
R3
0
16 30 150
60
R20
40
a) 分析所绘对象
16 30 150
60
样图区
工具区
作图区
丁字尺区
b) 布 局、固定图纸 绘仪器图的方法及步骤
2、丁字尺
土木工程制图
丁字尺由有机玻璃做成，尺头与尺身垂直，尺身的工作 边必须保持光滑平直，且勿用工作边裁纸。丁字尺用完之后 要挂起来，防止尺身变形。
3.三角板
土木工程制图
三角板由有机玻璃制成，一副三角板有两个：一个三角 板角度为30º 、60º 、90º ，另一个三角板角度为45º 、45º 、90º 。
绘制工程图应掌握绘图工具和仪 器的正确使用方法，因为它是提高绘 图质量，加快绘图速度的前提。
1、图板
土木工程制图
图板用来铺放和固定图纸，一般用胶合板做成，板面平 整。图板的短边作为丁字尺上下移动的导边，因此要求平直。 图板不可受潮或暴晒，以防板面变形，影响绘图质量。图板 有几种规格，可根据需要选用。
3、特殊尺寸的标注
半径、直径、角度的尺寸注法
土木工程制图
土木工程制图
弧长 尺寸线：该弧的同心圆弧。 尺寸界线：垂直于该弧的弦。 尺寸数字上面加“ ”符号。 弦长：相当于线性尺寸标注
