矩形渠道水力计算表

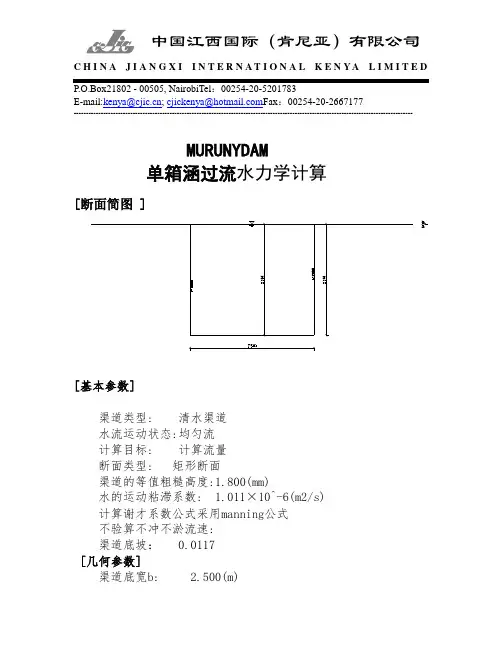

单箱涵过流水力学计算
P.O.Box21802 - 00505, NairobiTel：00254-20-5201783E-mail:*************; *********************Fax：00254-20-2667177------------------------------------------------------------------------------------------------------------------------------------------MURUNYDAM单箱涵过流水力学计算[断面简图 ][基本参数]渠道类型: 清水渠道水流运动状态:均匀流计算目标: 计算流量断面类型: 矩形断面渠道的等值粗糙高度:1.800(mm)水的运动粘滞系数: 1.011×10^-6(m2/s)计算谢才系数公式采用manning公式不验算不冲不淤流速:渠道底坡： 0.0117[几何参数]渠道底宽b: 2.500(m)P.O.Box21802 - 00505, NairobiTel：00254-20-5201783E-mail:*************; *********************Fax：00254-20-2667177------------------------------------------------------------------------------------------------------------------------------------------渠道深度H: 2.250(m)渠道中水深h0: 2.250(m)[糙率参数]粗糙的砼面糙率n: 0.01700[ 计算过程 ]一、假定水流处于:水力粗糙区。
渠道的过水断面面积：5.625(m2)渠道断面的湿周：7.000(m)渠道断面的水力半径：0.804(m)渠道断面的水面宽：2.500(m)二、计算流量。
水力计算表
附录B 水力计算表《水力计算图表》汇集了给水排水工程设计常用的水力计算图表。
内容包括给水工程用钢管、铸铁管、塑料管水力计算表，圆形断面钢筋混凝土输水管水力计算表；圆形、矩形、马蹄形、蛋形断面排水管道水力计算图，以及梯形明渠水力计算图；热水管、钢塑复合管、蒸汽与压缩空气管的流量与压力损失计算表等。
为充分发挥实用设计功能以及配合计算机辅助设计的应用，《水力计算图表》配置了上述所有水力计算图表的电子软件，可通过计算机准确、方便、快速地检索、查询和计算。
B.0.1制表说明。
1水力计算表格按公式（4.4.1-1）编制，管道单位长度沿程水头损失为：i＝105C h－1.85dj－4.87q g1.85（B.0.1-1）式中i——管道单位长度水头损失（kPa/m）；d j——管道计算内径（m）；C h——海澄-威廉系数，C h＝140；q g——设计流量（m3/s）。
2建筑给水聚丙烯冷水管水力计算表分别按管系列S5、S4、S3.2和工作水温10℃编制。
建筑给水聚丙烯热水管水力计算表分别按管系列 S3.2、S2.5、S2.0和工作水温70℃编制。
i L＝0.011dj－4.87q g1.85（B.0.1-2）i R＝0.008dj－4.87q g1.85（B.0.1-3）式中i L——冷水管单位长度水头损失（kPa/m）；i R——热水管单位长度水头损失（kPa/m）；dj——管道计算内径（m）；q g——设计流量（m3/s）。
B.0.2水力计算表。
建筑给水聚丙烯冷水管水力计算表见本附录表B.0.2-1，B.0.2-2，B.0.2-3；建筑给水聚丙烯热水管水力计算表见本附录表B.0.2-4，B.0.2-5，B.0.2-6。
表B.0.2-1 冷水管S5管系列水力计算表11表B.0.2-2 冷水管S4管系列水力计算22表B.0.2-3 冷水管S3.2管系列水力计算3333表B.0.2-4 热水管S3.2管系列水力计算续表B.0.2-4表B.0.2-5 热水管S2.5管系列水力计算表55表B.0.2-6 热水管S2.0管系列水力计算表续表 B.0.2-6B.0.3修正系数。

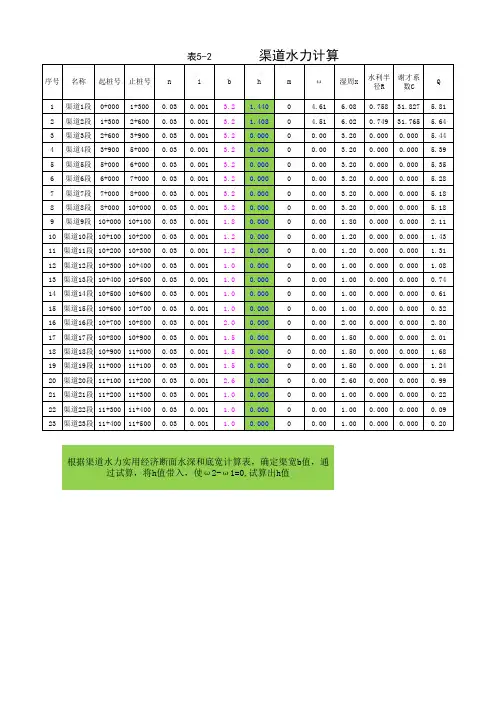

渠道断面计算--矩形断面
