西门子变频器参数设置二
西门子变频器参数设置
KK148
比较值处理
P796
5%
P797
0
P798
0
P060
5
选择系统设置
P068
0
无输出滤波器
P071
380V
装置输入电压
P095
10
电机型式
P100
1
V/F控制方式
P101
380V
电机额定电压
P102
电机额定电流之和
P103
0
电机励磁电流———自动设定
P104
电机功率因数
P107
50HZ
P605
1
选择抱闸的控制方式,有抱闸但不带检测信号
P606
抱闸打开触发脉冲激活延时时间
P607
10S
抱闸闭合触发脉冲封锁延时时间,力矩保持,相当于ABB变频器起升宏参数
B104
打开抱闸指令
B105
闭合抱闸指令
P610
K242
检测电流值,打开抱闸
P611
30%
检测电流K242大于该阀值,闸打开
P615
西门子6SE70系列变频器参数设置参考
参数号
设定值
释义
格式化
软件程序
P53
6
参数恢复出厂值
如果P366=10那么U800=1
P60
2
P366
0
P970
0
功率定义
P60
8
P70
例如：型号6SE7016-1TA61应设置为4,见附表5
参数组
切换
P590
1
定义采用第2套BICO数据组
开关量
设置
.2
B0
蓝轩环保西门子变频参数设置(无电位器说法)
蓝轩环保西门子变频器参数设置一、拨码1：OFF AIN1电位器0～10V输入拨码2：ON AIN2 DCS 0～20mA输入一般变频器出厂拨码已经拨好，不用再动，如果频率设定有问题时可检查此拨码是否正确二、电机参数设定P0010 ＝1 快速调试P304 额定电压P305 额定电流P307功率(默认值)P310 频率(默认值)P311额定转速三、其余参数设置P3900 =1 结束快速调试P0003 =3 权限最高P700［0］［1］［2］=2 端子控制(默认值)P701 =1 DI1正向启动(默认值)P0702［0］［1］［2］＝2DI2反转启动继电器输出设置：P0731［0］［1］［2］=52.3 DO1为故障输出(默认值)P0732［0］［1］［2］=52.2 DO2为运行输出模拟量输入设置P0757［0］=0 AIN1电压最小值0V(默认值)P0757［1］=4 AIN2 电流最小值4mA以上标注黄色内容为设置输入信号模拟量输出设置P0771［0］=21 AO1为输出频率P0771［1］=27 AO2为输出电流P0778［0］=4 AO1输出最小值4mAP0778［1］=4 AO2输出最小值4mAP0779［0］=100 AO1输出最大值100%（20mA ）(默认值)P0779［1］=100 AO2输出最大值100%（20mA）(默认值)启动过程中出现A0501报警解决方法P1120=60 加速时间加长到6秒P1300＝0风机泵类控制方式线性特性P1310=60 连续提升转矩P1311=50 加速度提升转矩P1312=50 起动提升转矩四、恢复出厂值(如果要重新设置参数可用)P10＝30P970＝1出现BUSY字样闪烁，几秒钟后BUSY消失，出厂值恢复完毕五、自整定确保电机运行安全情况下切换到手动模式HANDP1910=1，出现报警信息A0541，按下操作面板绿色启动按钮，则变频器启动，大约经过半分钟左右，变频自动停止，电机自整定完成。
西门子G120变频器参数设置
一、操作面板的认知与操作
1、基本操作面板BOP-2
图1-1 基本操作面板
BOP-2基本操作面板安装于控制单元上方，可以用于对变频器的调试，运行监控以及输入某个参数的设置。
BOP-2操作面板为两行显示，一行显示参数值，一行显示参数名称。
变频器的参数可以拷贝上载到操作面板，在必要的时候可以下载到相同类型的变频器中。
2、快速调试模式
快速调试通过设置电机参数、变频器的命令源、速度设定源等基本参数，从而达到简单快速运转电机的一种操作模式。
使用BOP-2进行快速调试步骤如下：
如果在快速调试中设置P1900不等于0，在快速调试后变频器会显示报警A07991，提示以激活电机数据辨识，等待启动命令（详细信息请参考变频器使用说明书5.2章节“静态识别”）。
二、参数设置方法
BOP-2修改参数
修改参数值是在菜单“PARAMS”和“SETUP”中进行。
1、选择参数号：
2、修改参数值：
下列步骤以修改P700[0]参数为例：
三、BOP-2手动模式
四、恢复工厂设置
五、上传参数变频器àBOP-2
六、下载参数BOP-2à变频器
七、主要参数设置。
西门子变频器 调试步骤及参数设定
西门子变频器440（420）调试步骤及参数设定一、调试步骤通常一台新的M440（M420)变频器一般需要经过如下三个步骤进行调试：二、参数复位参数复位，将变频器的参数恢复到出厂时的参数默认值。
在变频器初次调试，或者参数设置混乱时，需要执行该操作，以便于将变频器的参数指恢复到一个确定的默认状态。
序号参数号命令源可设定值1231300124P0304电机额定电压5P0305电机额定电流6P0307电机额定功率7P0308电机功率因数8P0309电机额定效率 在参数复位完成后，需要进行快速调试的过程。
根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。
三、快速调试及功能调试参数设定步骤开始快速调试选择电机功率单位和电网频率P0010P0100123单位KW,频率60HZ 设定值范围：10V-2000V 根据电机名牌输入电机额定电压（V）设定值范围：0-2倍 变频器的额定电流（A） 根据电机名牌输入电机额定电流（A）设定值范围：10KW-2000KW 根据电机名牌输入电机额定功率（KW）设定值范围：0.000-1.000 根据电机名牌输入电机额定功率因数cosФ设定值范围：0.0-99.9% 根据电机名牌输入电机额定效率 %专家级准备运行（只有在=0的情况下，变频器才能运行）开始快速调试（只有在=1的情况下，电机的主要参数才能被修改）工厂缺省设定值单位KW，频率50HZ 单位HP,频率60HZ 参数描述标准级（只需要设置最基本的参数）扩展级P0003参数设定访问等级9P0310电机额定频率10P0311电机额定速度012115161123715P1001固定频率16P1080最低频率17P1082最高频率18P1120斜坡上升时间19P1121斜坡下降时间0121P1910选择电动机自动检测方式11、操作面板（BOP)功能介绍选择命令源（启动/停止）开关量输入功能数字输出反相设定频率给定源P0700P0701P0748P1000四、控制面板操作说明11121314电机从静止状态加速到最高频率所用的时间电机从最高频率到静止停车状态所用的时间结束快速调试，但不进行电动机计算或复位为工厂缺省设置值。
西门子变频器参数设置方法
西门子变频器参数设置方法西门子MM440变频器可设置的参数有几千个，只有系统地、合适地、准确地设置参数才能充分利用变频器性能。
变频器控制方式的选择由负荷的力矩特性所决定，电动机的机械负载转矩特性根据下列关系式决定:p= t n/ 9550式中:p——电动机功率(kw)t——转矩(n. m)n——转速(r/ min)转矩t与转速n的关系根据负载种类大体可分为3种。
(1)即使速度变化转矩也不大变化的恒转矩负载，此类负载如传送带、起重机、挤压机、压缩机等。
(2)随着转速的降低，转矩按转速的平方减小的负载。
此类负载如风机、各种液体泵等。
(3)变频器提供的控制方式有v/f控制、矢量控制、力矩控制。
v/f 控制中有线性v/f控制、抛物线特性v/f控制。
将变频器参数p1300设为0，变频器工作于线性v/f控制方式，将使调速时的磁通与励磁电流基本不变。
适用于工作转速不在低频段的一般恒转矩调速对象。
将p1300设为2，变频器工作于抛物线特性v/f控制方式，这种方式适用于风机、水泵类负载。
这类负载的轴功率n近似地与转速n 的3次方成正比。
其转矩m近似地与转速n的平方成正比。
对于这种负载，如果变频器的v/f特性是线性关系，则低速时电机的许用转矩远大于负载转矩，从而造成功率因数和效率的严重下降。
为了适应这种负载的需要，使电压随着输出频率的减小以平方关系减小，从而减小电机的磁通和励磁电流，使功率因数保持在适当的范围内。
可以进一步通过设置参数使v/f控制曲线适合负载特性。
将p1312在0至250之间设置合适的值，具有起动提升功能。
将低频时的输出电压相对于线性的v/f曲线作适当的提高以补偿在低频时定子电阻引起的压降导致电机转矩减小的问题。
适用于大起动转矩的调速对象。
变频器v/f控制方式驱动电机时，在某些频率段，电机的电流、转速会发生振荡，严重时系统无法运行，甚至在加速过程中出现过电流保护，使得电机不能正常启动，在电机轻载或转矩惯量较小时更为严重。

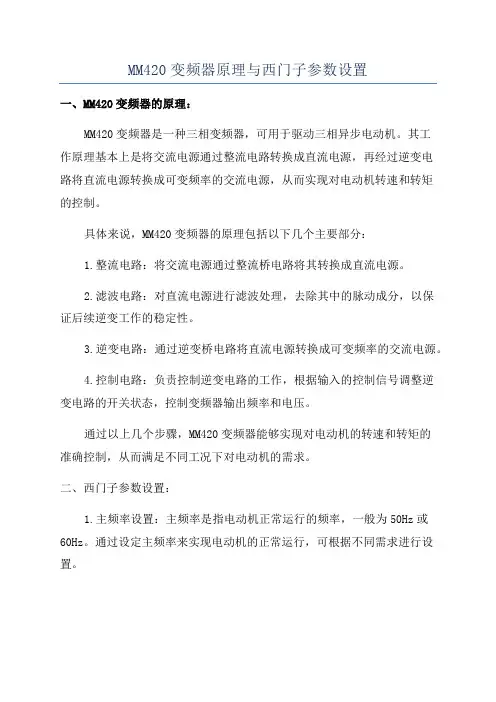

MM420变频器原理与西门子参数设置
MM420变频器原理与西门子参数设置一、MM420变频器的原理：MM420变频器是一种三相变频器，可用于驱动三相异步电动机。
其工作原理基本上是将交流电源通过整流电路转换成直流电源，再经过逆变电路将直流电源转换成可变频率的交流电源，从而实现对电动机转速和转矩的控制。
具体来说，MM420变频器的原理包括以下几个主要部分：1.整流电路：将交流电源通过整流桥电路将其转换成直流电源。
2.滤波电路：对直流电源进行滤波处理，去除其中的脉动成分，以保证后续逆变工作的稳定性。
3.逆变电路：通过逆变桥电路将直流电源转换成可变频率的交流电源。
4.控制电路：负责控制逆变电路的工作，根据输入的控制信号调整逆变电路的开关状态，控制变频器输出频率和电压。
通过以上几个步骤，MM420变频器能够实现对电动机的转速和转矩的准确控制，从而满足不同工况下对电动机的需求。
二、西门子参数设置：1.主频率设置：主频率是指电动机正常运行的频率，一般为50Hz或60Hz。
通过设定主频率来实现电动机的正常运行，可根据不同需求进行设置。
2.输出频率设置：输出频率是指变频器输出给电动机的电源频率。
可根据电动机的额定工作频率来设置输出频率，一般常见的输出频率范围为0Hz-400Hz。
3.输出电压设置：输出电压是指变频器输出给电动机的电源电压。
根据电动机的额定额定电压来设置输出电压，一般常见的输出电压范围为变换器额定电压。
4.转矩控制参数设置：转矩参数包括电流控制参数和转速控制参数。
可以根据不同的负载需求来设置转矩控制参数，以实现对电动机的转速和转矩的精确控制。
5.故障保护参数设置：变频器具有多种故障保护功能，在使用过程中可以根据实际需求进行设置，例如过流保护、过压保护、过载保护等等。
以上只是一些常见的西门子参数设置方法，MM420变频器还具有更多的参数可供设置，用户在使用过程中应根据实际需求进行设置，以充分发挥变频器的功能。
总结：MM420变频器是一种常见的工业变频器，其工作原理是通过整流、滤波和逆变电路将交流电源转换成可变频率的交流电源，从而控制电机的转速和转矩。
西门子变频器参数设定
1 西门子变频器调试参数综合版6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0当离开系统设置，此值自动计算。
P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统（在：P100=3，4，5时设置）P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性（恒转矩）1：抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识（按下P键后，20S之内合闸）P115=4 电机模型空载测量（按下P键后，20S之内合闸）6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置，参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置，只是对变频器的设定与命令源进行设定，P366 参数选择不同，变频器的设定和命令源可以来自端子，OP1S，PMU。
电机和控制参数未进行设定，不能实施电机调试。
西门子变频器参数设置
电机功率因数
P107
50HZ
电机额定频率
P108
电机额定转速
P109
电机极对数
P113
电机额定转矩
P114
0
选择工艺条件启动控制系统
P115
1
计算电机模型
P128
倍
装置最大输出电流
P130
11
测速机的连接方式
P151
1024
脉冲编码器脉冲数
P330
0
系统V/F模式功能参数：0为线性特性
P350
B18
定义端子X101:7开关量输入5为开关量速度给定
KK40
速度主给定连接参数
P401
10%
固定给定值1（一档速度给定）
P402
25%
固定给定值2（二档速度给定）
P403
40%
固定给定值3（三档速度给定）
P408
50HZ
固定给定值8（四档速度给定）
EB2板定义
B106
EB2板开关量输出1为故障输出
电流参考值
P351
380V
电压参考值
P352
50HZ
频率参考值
P353
转速参考值
P354
转矩参考值
P357
10
采样时间，如果报F042适量增加该参数
P452
50HZ
正向旋转时的最大频率。如果P366=10 ,U800=1设置U805代替
P453
-50HZ
反向旋转时的最大频率。如果P366=10,U800=1设置U805代替
P060
1
回到参数菜单（参数自检）
P462
8s
加速时间。如果P366=10 ,U800=1设置U827代替
西门子G120XA变频参数设置_风机泵类
一、控制回路接线图1.启动信号接线方式：使用DI0端子做启动端子28与69短接端子9和5分别接启动继电器的常开2.频率给定接线：使用AI0端子组端子3接正极端子4接负极3.继电器输出：使用DO0和DO1端子组端子19和20接故障反馈端子21和22接运行反馈4.模拟量输出：使用AO1端子组端子26接正极端子27接负极二、参数设置以上接线方式参考变频器默认的出厂宏，涉及到的参数主要有下面几个。
1.快速设置，复位变频器和设置电机参数根据流程图复位变频器复位变频器SETUP—ok---RESET---ok---RESET?---选择YES----ok设置电机参数P304电机额定电压P305电机额定电流P307电机额定功率P308功率因数P309效率P310电机额定频率P311电机转速P1900电机识别=0禁用（默认值2）P1120加速时间（秒）P1121减速时间（秒）P1080最小运行频率P1082最大运行频率2．进入专家模式设置控制参数（常按ok键移动光标）PARAMETER---ok----EXPERT---ok模拟量输入：P0756[0]=3，（默认值4）使用AI0的4-20mA模拟量输出：P0776[1]=2，（默认值0）使用AO1的4-20mA,（输出电流实际值）P2002=设置电机的额定电流做P0776的参考电流给定模式：P1000=2，（默认值2）模拟量设定三、电机故障复位进入参数DIAGNOSTICS---ok---ACKN ALL---ok(显示busy---done结束),四、电机换相改变转向改变参数P1820=0或1。
西门子MM420-变频器参数设置
模拟输入电压特性的死区电压为2V
P1080
10/15
最小运行频率（电源60Hz设15）
注：表中为2-10V/4~20mA模拟量控制下的参数设置。
P0305
*
电动机额定电流
二、模拟I/O设置
P0307
*
电动机额定功率
P0003
2
用户访问扩展级参数。
P0308
*
电动机额定功率因数
P0004
8
用户访问模拟I/O参数。
P0310
*
电动机额定频率
P0756
0
不监控模拟输入
P0311
*
电动机额定模拟输入电压为2V
P0335
0
电动机为自冷却
P0758
0
对应P0757模拟输入电压的频率为0%基准频率
P0640
150
电动机过载因子
P0759
10
对应P0760频率的模拟输入电压为10V
P0700
0
数字输入命令为工厂缺省设定值
P0760
100
对应P0759模拟输入电压的频率为100%基准频率
P1000
2
频率设定值为模拟输入
P0761
P1121
30
斜坡下降时间30S
P0100
0/1
按欧洲/北美的功率单位和频率。（kw 50Hz/hp 60Hz）
P1300
2
平方V/F控制（风机和泵类负载）
P0300
1
电动机为异步电动机。
P1910
0
不自动测量电机数据（现场调试可设1自动测量电机数据）
P0304
*
电动机额定电压
西门子MM变频器USS通讯参数设置
西门子MM440变频器USS通讯参数设置一、复位为出厂缺省设置值1、P0010=302、P0970=1过程约3分钟二、设置电机参数1、P0003=3 用户访问级=3专家级2、P0010=1 调试参数过滤器=1快速调试3、P0304=230V 电机额定电压（以电机铭牌为准）4、P0305= 电机额定电流（以电机铭牌为准）5、P0307= 电机额定功率（以电机铭牌为准）6、P0308= 电机额定功率因数（以电机铭牌为准）7、P0310=50HZ 电机额定频率（以电机铭牌为准）8、P0311=1380 电机额定速度（以电机铭牌为准）三、电机识别P1910=1具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。
当变频器自动OFF1后，就表示识别通过了。
注意：使用MM440一定要建模，要对电机做识别。
也就是说P1910=1必须要做，这是起码的。
否则运行的参数与实际的电机模型不符，工作不会正常的。
交流控制有别于直流控制的特点之一就是需要在控制器里面对受控电机建模。
MM440的建模，就是通过P1910=1/3进行。
不论P1300=什么，P1910=1都必须做！！！四、设置其他参数1、P0010=0 调试参数过滤器=0准备2、P0700=5 选择数字命令信号源=53、P0705=99 数字输入5的功能=994、P0849= 第二个OFF3停车命令=5、P1000=5 频率设定值的选择=56、P1120=2S 斜坡上升时间2S7、P1121=1S 斜坡下降时间1S8、P1135=—OFF3的斜坡下降时间—（根据停车效果调整）9、P2010=7 USS波特率=7（115200波特）10、P2011=0or1 USS地址，两台变频器分别设为0和1北京天拓四方科技有限公司。
西门子变频器常用参数表
10V—2000V
电动机额定功电压
根据铭牌键入的电动机额定电压。
05
电动机额定电流
根据铭牌键入的电动机额定电流。
P0307
0KW—2000KW
电动机额定功率
根据铭牌键入的电动机额定功率（如果P0100=1，功率单位是HP）。
P0310
12Hz—650Hz
电动机额定频率
根据铭牌键入电动机的额定频率。
本参数设置电动机的最小频率（0—650Hz），达到这一频率时，电动机的运行速度将与频率的设定无关，这里设置的值对电机的正转和反转都是有效的。
P1082
电动机的最大频率
本参数设置电动机的最大频率（0—650Hz），达到这一频率时，电动机的运行速度将与设顶的值无关，这里的设置对电机的正转和反转都是有效的。
P1120
0—650s
斜坡上升时间
电动机从静止停车加速到最大电动机频率所需的时间。
P1121
0—650s
斜坡下降时间
电动机从其最大频率减速到静止停车所需的时间。
P3900
结素快速调试
0=结束快速调试，不进行电动机计算或复位为工厂缺省设置值；
1=结束快速调试，进行电动机计算或复位为工厂缺省设置值（推荐的方式）；
P0311
0—40000
电动机的额定转速
根据铭牌键入电动机的额定转速（rpm）。
P0700
选择命令源
on（接通）/off（断开）/reverse（反转）
1=基本操作面板BOP；2=模入端子/数字端子（缺省设置）。
P1000
选择频率设定值源
1=用BOP给定频率；2=模拟设定值（缺省设置）。
P1080
电机的最小频率
西门子变频器参数设置和组态设置
西门子变 频器内部 工作电路 原理图
4
西门子变频器概述
3、西门子系列变频器接线图
5
西门子变频器快速调试设置
在使用新的变频器的过程前，一般先进行快速调试设置，需要完成的参数设置如下表：
参数号
参数含义
P003
设置参数访问等级
= 1 标准级（只需要设置最基本的参数） = 2 扩展级 = 3 专家级
P0010 P0100
= 7 模拟输入2通道（端子10，11）
限制电机运行的最小频率
限制电机运行的最大频率
电机从静止状态加速到最大频率所需时间
电机从最大频率状态减速到静止所需时间
控制方式选择
= 0 线性V/F，要求电机的压频比准确 = 2 平方曲线的V/F控制 = 20 无传感器矢量控制 = 21 带传感器的矢量控制 结束快速调试
确定使用的地址
程序段
17
变频器组态调试
9、相关硬件设置
① PROFIBUS地址开关(也叫DIP开关）
② 西门子内部使用
PROFIBUS地址设置实例：
DIP开关编号：
1
2
3
4
开关代表的地址数字： 1
2
4
8
5
6
7
16
32
64
编号与地址关系：2n-1 例如：变频器地址的设置为4则：DIP拨码的位置为:
1
= 6 PROFIBUS（CB通讯板）
注意：改变P0700设置，将复位所有的数字输入输出至出厂设定
设置频率给定源：= 1 BOP电动电位计给定（面板）
= 2 模拟输入1通道（端子3，4）
= 3 固定频率
= 4 BOP链路的USS控制
西门子变频器参数设置
以上参数设定结束后，需将P0010改为0，否则变频器无法运行（除快速调试外）
参数 缺省值
描述
P1080
0
最小频率
P1082
50
最大频率
P1120
10 斜坡上升时间
P1121
10 斜坡下降时间
故障排除
如果面板显示报警码AXXX或故障码FXXX, 请参阅说明书排除故障。
谢谢!
1、什么是变频器？
变频器是利用电力半导体器件的通断作用 将工频电源变换为另一频率的电能控制装 置，能实现对交流异步电机的软起动、变 频调速、提高运转精度、改变功率因素、 过流/过压/过载保护等功能
分类
变频器分为
1 交---交型 输入是交流，输出也是交流
将工频交流电直接转换成频率、电压均可控
制的交流 （又称直接式变频器）
2 交—直---交型 输入是交流，变成直流 再
变成交流输出
将工频交流电通过整流变成直流电，然后再
把直流电变成频率、电压、均可控的交流电 （又称为间
接变频器）
工作原理：交—直—交
接线方法：
.
三种控制面板
设置键
设置参数
恢复工厂设定值
第二步如何修改电动机参数
此时P0010=1，否则修改不了电动机参数
参数
描述
缺省值
P0300
选择电动机类型
1（异步）
P0304
电动机额定电压
400
P0305
电动机额定电流
1.9
P0307
电动机额定功率
0.75
P0308 P0310
电动机额定功率因数 电动机额定频率
0.000 50.00
P0311
西门子变频器基本全参数设置
6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0当离开系统设置，此值自动计算。
P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统（在：P100=3，4，5时设置）P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性（恒转矩）1：抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识（按下P键后，20S之内合闸）P115=4 电机模型空载测量（按下P键后，20S之内合闸）6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置，参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置，只是对变频器的设定与命令源进行设定，P366 参数选择不同，变频器的设定和命令源可以来自端子，OP1S，PMU。
电机和控制参数未进行设定，不能实施电机调试。
1.2 简单参数设定P60=3 简单应用参数设置，在上述出厂参数设置的基础上，本应用设定电机控制参数P071 进线电压(变频器400V AC / 逆变器540V DC)P95=10 IEC 电机P100=1 V/F 开环控制3 不带编码器的矢量控制4 带编码器的矢量控制P101 电机额定电压P102 电机额定电流P107 电机额定频率HZP108 电机额定速度RPMP114=0P368=0 设定和命令源为PMU+MOPP370=1 启动简单应用参数设置P60=0 结束简单应用参数设置执行上述参数设定后，变频器自动组合功能图连接和参数设定。
西门子变频参数设置
西门子变频参数设置prtsc剪屏1：电动机参数自动检测P1910启动自动检测(要之前先设定快速调试)并且改写以下参数值：P0350定子电阻P0354转子电阻P0356定子漏抗P0358转子漏抗P0360主电抗P1825IGBT的通电状态P1828触发控制单元的连锁的补偿时间2：直流注入制动和OFF1同时投运P1230投入使能P1232确认制动电流的百分比以P0305来确认P1233直流制动的投入时间P1234直流制动的投入频率当，电机降到该频率时，制动投3：动力制动制动电阻P1237制动使能（内置型）P1240是指在多少伏直流电压范围内，制动单元工作0：禁止1：最大直流控制器起用，指超过该电压，制动关闭以保护制动单元。
2：动态最大直流控制器3：最小直流控制器，是直流电压下降到该值时，才可以开启制动单元。
P1242最大直流控制器接通电平4：模拟量控制看书目录5：参数锁定P0011锁定用户参数P0012解锁用户定义参数P0013定义有限的用户参数，只能锁定这20个6：变频输出相序修改P18200不变1反相7：变频器对电机的温度保护功能直接把电机内的温度保护器接到1415，并且设置P0601=1（PTC）P0601=2（KTY8选择）8：编码器：P0400选择编码器的类型P1300=20或22P0408编码器转一圈的脉冲数P0491速度丢失时采取的应对措施P0492允许的速度偏差P0493P04949：PID功能P2200=1使能PID控制，P1120P1121时间将被禁止P2235=722.0P0701=13MOP升速定义PID Up speed命令源P2236=722.1P0701=14MOP降速定义PID Down speed命令源P2251=0PID作为设定值1PID作为微调P2253PID设定值信号源755模拟输入12224固定的PID设定值2240已经击活的设定值P2254PID微调信号源乘以微调系数,与主设定值相加P2264PID反馈信号755模拟输入12224固定的PID设定值2240已经击活的设定值P2269PID反馈信号增益P2270PID反馈信号0-禁止1-平方根2-平方3-立方P22710-反馈信号低于设定值，则输出增加1-反馈信号低于设定值，则降低输出P2273PID误差显示设定值与PID反馈值之间的误差P2280如果系统容易遭受突然跳变的反馈信号，一般情况下应将P设定为很小的数值0.5P2291PID输出上限P2292PID输出下限(也可以为负值,及可以工作在双极性)。
西门子MM420 变频器参数设置
30
斜坡下降时间30S
P0100
0/1
按欧洲/北美的功率单位和频率。（kw 50Hz/hp 60Hz）
P1300
2
平方V/F控制（风机和泵类负载）
P0300
1
电动机为异步电动机。
P1910
0
不自动测量电机数据（现场调试可设1自动测量电机数据）
P0304
*
电动机额定电压
P3900
1
结束快速调试，按工厂设置使参数复位。
2
模拟输入电压特性的死区电压为2V
P1080
10/15
最小运行频率（电源60Hz设15）
注：表中为2-10V/4~20mA模拟量控制下的参数设置。
MM420变频器参数设置（2~10V/4~20mA控制）
编制：刘建国YZP03011701
功能
说明
功能
说明
显示代码
设置值
显示代码
设置值
一、快速调试设置
P1082
50/60
最大运行频率（60Hz为北美电源）
P0003
2
用户访问扩展级参数。
P1120
30
斜坡上升时间30S
P0010
1
快速调试。（设置快速调试参数）
P0305
*
电动机额定电流
二、模拟I/O设置
P0307
*
电动机额定功率
P0003
2
用户访问扩展级参数。
P0308
*
电动机额定功率因数
P0004
8
用户访问模拟I/O参数。
P0310
*
电动机额定频率
P0756
0
不监控模拟输入
