九年级物理全册第十八章电功率知识点总结新版新人教版

合集下载

新人教版九年级全册物理[电功率 知识点整理及重点题型梳理](提高)

新人教版九年级全册物理[电功率 知识点整理及重点题型梳理](提高)

新人教版九年级全一册物理重难点突破知识点梳理及重点题型巩固练习电功率(提高)【学习目标】1.理解电功率的概念,知道电功率表示消耗电能的快慢;2.知道电功率的单位W 、kW ;3.理解用电器的额定功率,知道额定功率是在额定电压下工作时的功率;4.会用功率的公式进行简单的计算;5.掌握测量小灯泡电功率的方法。

【要点梳理】要点一、电功率的基本概念1.物理意义:电功率是表示电流做功快慢的物理量。

电流做功越快,电功率就越大,电流做功越慢,电功率就越小。

2.定义:电功率等于电功与时间的比 3.单位:瓦(W)、千瓦(kW) 1kW=103W 4.定义公式:W ——电流所做的功(消耗的电能)——焦(J)——kW ·h t ——所用的时间 ——秒(s)——h P ——用电器的功率 ——瓦(W)——kW 要点诠释:1.kW ·h 是电功的单位,是由电功率的单位KW 和时间的单位h 组成的复合单位。

2.据公式P=W/t 得W=Pt 。

P 的单位用kW ,t 的单位用h ,则电功(电能)的单位为kW ·h ,由此可知1kW ·h 就是功率为1KW 的用电器使用1h 所消耗的电能。

3.kW ·h 和J 的换算关系:1kW ·h=1000W ×3600s=3.6×106J 。

要点二、电功率的公式推导1.计算电功率最常用的基本公式:P=IU 该公式表明:用电器的电功率P 等于通过用电器的电流I 和用电器两端的电压U 的乘积。

2.公式变形:3.推导公式:22U P I RR== 要点三、额定电功率和实际电功率 1.额定电压与额定功率:2.实际电压与实际功率:(1)实际电压:用电器工作时两端的电压,可能大于,可能等于,可能小于。

(2)实际功率:实际功率是指用电器在实际电压下工作时的功率;用电器的实际功率可能大于额定功率,可能等于额定功率,可能小于额定功率。

九年级物理人教版全一册第十八章1电功率第2课时额定功率及综合课件

九年级物理人教版全一册第十八章1电功率第2课时额定功率及综合课件

R
P额 800W
当电压降低到200 V时,电炉的实际功率
P实
=
U实2 R
(220V)2 =
60.5
661.16W。
课后练习
1.用电器___正__常__工__作___时的电压叫额定电压,用U额表 示。用电器在___额__定__电__压___下工作时的电功率叫额 定功率,用P额表示。用电器的实际电功率随它两端 __电__压__的改变而改变。
式:___P_=__U_R_2 ____。 (2)若代换电功率计算公式中的 U,则可以得到电功率的推导公式:
__P_=__I_2_R___。
8.一个灯泡的灯丝烧断了,把断了的灯丝搭在一起,灯 泡会更亮,其原因是( B )
A.电压不变,灯丝电阻增大,实际功率增大 B.电压不变,灯丝电阻减小,实际功率增大 C.电阻不变,灯两端电压增大,功率增大 D.电阻减小,灯丝中电流增大,但功率减小
(4)此电路工作2 min消耗的电能。
此电路工作 2 min 消耗的电能: W=UI1t=9 V×0.5 A×120 s=540 J。
17.(202X·长沙)L1、L2是规格分别为“6 V 6 W”“3 V 2.7 W”的小灯泡,将它们连在如图所示的电路中,电 源电压恒定不变,当只闭合S时,L2正常发光。(不计 温度对灯泡电阻的影响)求:
【例1】某一灯泡上标有“PZ220 60”字样,以下说法中 正确的是( D ) A.灯泡的额定电流为5.5 A B.灯泡的额定电压为60 V C.灯泡的额定功率为220 W D.灯泡正常发光时的电阻为806.7 Ω
【解析】
由题中信息可知,灯泡的额定电压为220 V,额定
功率为60 W。
由P=UI可得: I P 60W 0.27A; U 220V

人教版初中物理九年级全册第十八章第2节电功率第2课时额定电压和额定功率课件

人教版初中物理九年级全册第十八章第2节电功率第2课时额定电压和额定功率课件

9. (6分)如图18-2-14所示,L1、L2是规格分别为“6 V 6 W”“3 V 2.7 W”的小灯泡,将它们连在如图18-2-14所示 的电路中,电源电压恒定不变,当只闭合开关S时, L2 正常发光。 (不计温度对灯丝电阻的影响)求:
(1)电源电压。 (2)灯泡L1的电阻R1。 (3)当开关S、S1都闭合时,10 s内电流做的总功。
知识点2 实际电压 实际功率 3. 实际电压:用电器实际使用时其两端的电压叫做实际电压。 4. 实际功率:用电器在实际电压下工作时的功率叫做实际功 率。
5. 额定功率与实际功率的关系:
用电器电压
电功率
用电器工作情况
U实=U额
U实<U额 U实>U额
P实______=_______P额
正常工作
P实 ______<_______P额 无法正常工作 P实_______>______P额 可能会破坏用电器
图18-2-8
思路点拨:根据题意画出对应的电路图,再根据串、并 联电路的特点求解问题。
知识点2 实际电压 实际功率 【典例2】(202X呼和浩特)测得某白炽灯在不同电压下的 电功率如下表,求:
数据序号
灯两端电压U/V
灯的电功率P/W
1
220
40
2
110
12.1
(1)灯两端电压为220 V时,灯的电阻。 (2)灯两端电压为110 V时,通电100 s灯消耗的电能。
图18-2-11
5. (3分)有两只分别标有“6 V 3 W”和“9 V 3 W”的 小灯泡L1、L2,不考虑温度对灯丝电阻的影响,下列说法正 确的是( D )
A. L1和L2正常工作时的电流一样大 B. L1和L2串联在一起同时使用时,两灯一样亮 C. L1和L2并联在一起同时使用时,两灯消耗的功率一样大 D. 将L1串联一个12 Ω的电阻,接在电源电压为12 V的电路 中,L1也能正常发光

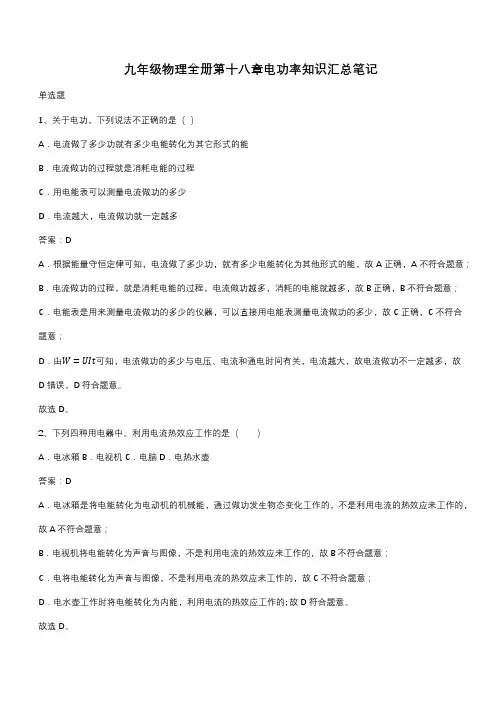

九年级物理全册第十八章电功率知识汇总笔记(带答案)

九年级物理全册第十八章电功率知识汇总笔记(带答案)

九年级物理全册第十八章电功率知识汇总笔记单选题1、关于电功,下列说法不正确的是()A.电流做了多少功就有多少电能转化为其它形式的能B.电流做功的过程就是消耗电能的过程C.用电能表可以测量电流做功的多少D.电流越大,电流做功就一定越多答案:DA.根据能量守恒定律可知,电流做了多少功,就有多少电能转化为其他形式的能,故A正确,A不符合题意;B.电流做功的过程,就是消耗电能的过程,电流做功越多,消耗的电能就越多,故B正确,B不符合题意;C.电能表是用来测量电流做功的多少的仪器,可以直接用电能表测量电流做功的多少,故C正确,C不符合题意;D.由W=UIt可知,电流做功的多少与电压、电流和通电时间有关,电流越大,故电流做功不一定越多,故D错误,D符合题意。

故选D。

2、下列四种用电器中。

利用电流热效应工作的是()A.电冰箱B.电视机C.电脑D.电热水壶答案:DA.电冰箱是将电能转化为电动机的机械能,通过做功发生物态变化工作的,不是利用电流的热效应来工作的,故A不符合题意;B.电视机将电能转化为声音与图像,不是利用电流的热效应来工作的,故B不符合题意;C.电将电能转化为声音与图像,不是利用电流的热效应来工作的,故C不符合题意;D.电水壶工作时将电能转化为内能,利用电流的热效应工作的; 故D符合题意。

故选D。

3、如图是用两个电加热器对甲、乙两杯液体加热后它们的温度随时间的变化关系图像,假设加热过程中热量损失相同,根据图像下列说法正确的是()A.乙液体的比热容大于甲液体的比热容B.加热相同时间,甲、乙液体吸收热量一样多,增加的内能一样多C.若甲、乙液体都是同种液体且质量相同,则甲液体中的电加热器功率大D.若两个电加热器相同且甲乙都是同种液体,则甲的质量大答案:C=cmΔt不能比较二者的比热容大小,A.题干中没有明确两种液体的质量关系和两种电热器的规格关系,由Q吸故A错误;B.题干中没有明确两种电热器完全相同,所以在相同时间内两种液体吸收的热量不一定相同,故B错误;C.若甲、乙液体都是同种液体且质量相同,由图像可知,在相同时间内甲液体升高的温度高,说明甲吸收的热量多,由P=W可知,甲液体中的电加热器的功率大,故C正确;t=cmΔt可知,D.若两个电加热器相同且甲乙都是同种液体,则在相同时间内两种液体吸收的热量相同,由Q吸温度变化大的液体质量小,由图像可知,甲液体温度变化大,所以甲液体质量小,故D错误。

(完整版)九年级物理全册第十八章电功率知识点汇总(新版)新人教版

(完整版)九年级物理全册第十八章电功率知识点汇总(新版)新人教版

第十八章 电功率第一节 电能1、电功:定义:电流所做的功叫电功。

电功的符号是W单位:焦耳(焦,J )。

电功的常用单位是度,即千瓦时(kW ·h )。

1kW ·h =3.6×106J 电流做功的过程,实际上就是电能转化为其他形式能的过程。

公式:①W=UIt U=W It I =W U t t =WU I②W=I 2Rt I 2= W Rt I = W Rt R=W I 2t t = W I 2R③W=U 2R t U 2= WR t U = WR t R =U 2 t W t =WR U2④W=UQ U=W Q Q =W U⑤ W=Pt P=W t t=W P公式中的物理量:W ——电能——焦耳(J ) U ——电压——伏特(V ) I ——电流——安培(A ) t ——时间——秒(s ) R ——电阻——欧姆(Ω) Q ——电荷量——库伦(C ) P ——功率——瓦特(W )1、 电能表:测量电功的仪表是电能表(也叫电度表)。

下图是一种电能表的表盘。

表盘上的数字表示已经消耗的电能,单位是千瓦时,计数器的最后一位是小数,即1234.5 kW ·h 。

用电能表月底的读数减去月初的读数,就表示这个月所消耗的电能。

“220 V ”表示这个电能表的额定电压是220V ,应该在220V 的电路中使用。

“10(20 A )”表示这个电能表的标定电流为10A ,额定最大电流为20 A 。

“50 Hz ”表示这个电能表在50 Hz 的交流电中使用; “600 revs/kW ·h ”表示接在这个电能表上的用电器,每消耗1千瓦时的电能,电能表上的表盘转过600转。

根据转盘转数计算电能或根据电能计算转盘转数时,可以列比例式: h 600revs/kW h1kW 电表转数消耗电耗⋅⋅=2、 串并联电路电功特点:① 在串联电路和并联电路中,电流所做的总功等于各用电器电功之和;② 串联电路中,各用电器的电功与其电阻成正比,即W 1W 2 =R 1R 2;③ 并联电路中,各用电器的电功与其电阻成反比,即W 1W 2 =R 2R 1(各支路通电时间都相同)。

第十八章电功率知识点梳理-人教版九年级物理全册

第十八章电功率知识点梳理-人教版九年级物理全册

第十八章电功率知识点梳理考点1电能及其测量注意:电能表的参数点拨:电能表的读数:电能表计数器上前后两次读数之差,就是这段时间内用电的度数。

(1)表盘数据中的最后一个格中是小数位。

(2)测量较大电能时用刻度盘读数,即W=W2-W1。

(3)测量较小电能时利用转盘转数读数,即W=nN(kW·h)(n表示电能表在某段时间内的转数,N表示电能表铭牌上标着的转盘转数)。

考点2电功率1.电功率2.额定电压和额定功率考点3 伏安法测小灯泡的电功率电源:其电压_高于___灯泡的额定电压[注意] 本实验得到的三个电功率不能取平均值。

实验评估(1)实验中滑动变阻器的作用有哪些?①保护电路②改变灯泡两端电压,进行多次实验(2)多次测量的目的:避免偶然性使结论具有普遍性(2)电压表、电流表量程怎样选择?电压表和电流表的量程应根据所测灯泡的额定电压和通过灯丝的电流可能值选择(3)小灯泡的参数(灯泡上标有的电压值和电流值)有什么用途?(4)灯泡上标有的电压值为额定电压,电流值为额定电流附图结论①在电流、通电时间相同的情况下,电阻越大,产生的热量越_多_;②在通电时间一定、电阻相同的情况下,通过的电流越大,产生的热量越__多___注:液面高度差不变的原因:实验装置气密性不好考点5 焦耳定律1.内容电流通过导体产生的热量跟电流的二次方成__正比____,跟导体的电阻成__正比___,跟通电时间成__正比____。

2.公式(1)数学表达式:_Q=I2Rt___(适用于所有电路)。

说明:①各物理量都对应同一段电路或同一个导体;②焦耳定律是对电流热效应规律的定量描述考点6 电热与电能的关系纯电阻电路与非纯电阻电路电热与电能的关系考点7 电热的利用和防止1.电热的利用——电热器2.电热的防止利用散热窗、散热片、风扇等方法加快散热实验七、测量电功率常见的测量电器的电功率有两种途径:(一)用电流表与电压表测量:(1)实验原理:P=UI(2)所测物理量:电压、电流(3)实验电路图:与伏安法测电阻相同(4)实验过程中要注意的问题:①每次读数后开关要及时断开。

人教版2023初中物理九年级物理全册第十八章电功率知识点归纳总结(精华版)

人教版2023初中物理九年级物理全册第十八章电功率知识点归纳总结(精华版)

人教版2023初中物理九年级物理全册第十八章电功率知识点归纳总结(精华版)单选题1、如图所示的电路中,电源电压U保持不变。

①只闭合开关S和S3,调节滑动变阻器的滑片,当电流表的示数为0.2A时,电压表V2的示数为1V;②只闭合开关S和S2,电压表V1和V2的示数分别为U1和U2,电流表的示数为I1;③只闭合开关S、S1和S3,将滑片移动到最左端时,电流表的示数为I2,此时电路的功率为P1;保持滑片位置不变,再闭合开关S2,电流表的示数变化了0.2A。

此时电路的功率为P2;已知I1:I2=1:9,U1:U2=1:2,下列说法正确的是()A.U=6VB.I1=0.1AC.R2=10ΩD.P1:P2=7:9答案:B只闭合开关S和S3时,R1与滑动变阻器串联,此时滑动变阻器接入电路电阻R=U PI=1V0.2A=5Ω电源电压U=I×(R1+R)=0.2A×(R1+5Ω)……①只闭合开关S和S2,R1、R2、R3串联,电压表V1测量R1两端电压,V2测量R2和R3的电压,则U1=I1R1U2=I1×(R2+R3)因为U1:U2=1:2,则2R1=R2+R3……②I1=UR1+R2+R3……③只闭合开关S、S1和S3,将滑片移动到最左端时,R1与R2并联则I2=UR1+UR2……④因为I1:I2=1:9则UR1+R2+R3:(UR1+UR2)=1:9化简可得R1R2(R1+R2+R3)×(R1+R2)=19……⑤联立①⑤可得R1=2R2,R3=3R2则R3=3 2 R1保持滑片位置不变,再闭合开关S2,R1、R2、R3并联则通过R3的电流为0.2A,则U=0.2A×R3=0.2A×32R1……⑥由①⑥联立可得U=3V;R1=10Ω则R2=12R1=5Ω;R3=32R1=15ΩI2=UR1+UR2=3V10Ω+3V5Ω=0.9A再闭合开关S2,电流表的示数变化了0.2A,则I'=0.9A +0.2A =1.1AP1:P2=UI2:UI′=I2:I′=0.9A:1.1A=9:11故选B。

九年级物理全一册“第十八章 电功率”必背知识点

九年级物理全一册“第十八章 电功率”必背知识点

九年级物理全一册“第十八章电功率”必背知识点一、电能和电功1. 电能:电流所具有的能量称为电能。

电能的来源多种多样,如电池、发电厂 (火力发电、风力发电、地热发电、太阳能发电、核能发电)等。

2. 电功:电流所做的功叫电功,电功的符号是W。

电流做功的过程实际上就是电能转化为其他形式能的过程。

电功的单位是焦耳 (J),常用单位是千瓦时 (kW·h),也称作度。

1kW·h=3.6×10^6J。

计算公式:原始公式W=UIt(适用于所有电路),推导公式W=I^2Rt和W=(U^2/R)t(适用于纯电阻电路)。

二、电能表定义:测量用电器一段时间内消耗电能多少的仪表。

读数:电能表前后两次读数之差,就是这段时间内用电的度数。

重要参数:“220V”表示电能表应该在220V的电路中使用。

“10(20)A”表示电能表的标定电流为10A,额定最大电流为20A,电能表在短时间内最大电流不超过20A。

“600revs/kW·h”或 “2500r/kW·h”表示电能表的每消耗1kW·h的电能,转盘转过600转或2500转。

三、电功率1. 定义:电流在单位时间内所做的功,表示电流做功快慢的物理量。

2. 符号:P。

3. 单位:国际单位:瓦特,简称瓦,符号W。

常用单位:千瓦(kW)、毫瓦(mW)。

换算关系:1kW=1000W,1W=1000mW。

4. 公式:定义式:P=W/t=UI(适用于所有电路)。

推导公式:P=I^2R(适用于纯电阻电路,一般用于串联)和P=U^2/R(适用于纯电阻电路,一般用于并联)。

四、额定功率和实际功率1. 额定电压:用电器正常工作时的电压,用U额表示。

2. 额定功率:用电器在额定电压下正常工作时的功率,用P额表示。

3. 实际电压:用电器实际工作时的电压,用U实表示。

4. 实际功率:用电器在实际电压下的功率,用P实表示。

5. 关系:当U实=U额时,P实=P额,用电器正常工作。

新人教版九年级物理第十八章第三节测量小灯泡的电功率

新人教版九年级物理第十八章第三节测量小灯泡的电功率
2.如果将滑动变阻器的上面两个接线柱 同时接入电路也会出现这种情况。
现象4:小宇连接的电路,闭合开关后发现小灯泡不亮, 电压表有示数(接近电源电压),电流表指针不动。
•辨析:产生这个现象的原因可能有两个: •一是小灯泡断路,即小灯泡的灯丝断了或接 线没有接好. •另一原因是电流表和电压表的位置接反了
实验原理 P=UI
待测的量 电压U、电流 I
问题1:请问需要哪些器材?
问题2:请设计出实验电路图
U
R滑
S
V
A
根据电路图连接实物图
电路图
S A
L
R V
实物图注意Βιβλιοθήκη 项:1.连接电路时,开关应

2.闭合开关前,应将滑动变阻器的划片

连接滑动变阻器要遵循
原则。
3.连接电流表、电压表的正、负接线柱要注意
2.在“测定小灯泡额定功率”的实验中:电路如22页图7-19所示, 小灯泡的额定电压为2.5V,电阻约为10Ω,电源为两节干池.
(1)请用笔画线代替导线,将图7-20甲中的元件连成符合这个实验要求的电路(连 线不能交叉).
(2)正确连好电路后,闭合开关S,发现灯L不发光,故障的原因可能是(
)
A.电流表处有开路 B.电压表正负接线柱处开路
4.使小灯泡两端电压低于额定电压,记录U、I值,观察 灯泡亮度
实验精讲
首先记录小灯泡的额定电压: 2.5 V
设计数据表格
首先记录小灯泡的额定电压: 2.5
小灯泡两 端的电压
电压U/V 电流I/A
电功率P/w
等于额定 2.5
电压
高于额定 3.0
电压
低于额定 1.5
电压
V

九年级物理全册第十八章电功率知识汇总大全(带答案)

九年级物理全册第十八章电功率知识汇总大全(带答案)

九年级物理全册第十八章电功率知识汇总大全单选题1、某兴趣小组用一根电阻为R的镍铭合金电阻自制了一台电烘箱,下列说法正确的是()A.由公式R=UI得知,R与U成正比,与I成反比B.电阻丝中的电流是正电荷定向移动形成的C.换档减小接入电路的电阻丝长度,电烘箱的功率减小D.电烘箱工作时是将电能转化为内能答案:DA.电阻与材料、长度、横截面积、温度有关,与电压和电流无关,故A错误;B.电阻丝是金属制成的,金属靠自由电子导电,电阻丝中原子核带正电,电子带负电,电流是电子的定向移动形成的,即负电荷定向移动形成的,故B错误;C.电阻大小与长度有关,其他因素相同时,长度越长电阻越大,换档减小接入电路的电阻丝长度,即电阻减小,根据P=U2 R电烘箱的功率增大,故C错误;D.电烘箱消耗电能,产生内能,因此工作时是将电能转化为内能,故D正确。

故选D。

2、某品牌智能电热毯能够根据环境温度自动实现多挡位加热,以增强人体舒适度。

其等效电路简化图如图甲所示,R1、R2均为加热电阻,R1>R2,S为智能开关,可根据实际选择不同电阻接入电路。

某段工作过程,加热功率随环境温度变化如图乙所示。

下列说法中正确的是()A.环境温度为25℃时,开关S连接接线柱1和2B.环境温度为35℃时,开关S连接接线柱2和3C.开关S连接接线柱1和2,工作1h产生的热量为0.1kW•h D.开关S连接接线柱2和3,电路总电阻为484Ω答案:DA.环境温度为25℃时,观察图乙,可知,这时加热功率为100W,功率较大,根据电功率公式P=U 2R可知,电路的总电阻较小,观察图甲,智能开关S连接接线柱1和2时,只有电阻R1接入电路,智能开关S连接接线柱2和3时,R1和R2并联接入电路,电路的总电阻比智能开关S连接接线柱1和2时的,还要小,则环境温度为25℃时,应该是智能开关S连接接线柱2和3,故A错误;B.环境温度为35℃时,观察图乙,可知,这时加热功率为44W,功率较小,根据电功率公式P=U 2R可知,电路的总电阻较大,由A解析可知,只有仅仅电阻R1接入电路时,电路的总电阻才较大,则智能开关S是连接接线柱1和2,故B错误;C.开关S连接接线柱1和2,只有电阻R1接入电路,电路的总电阻较大,加热功率较小,为44W=0.044kW,则工作1h产生的热量为Q=W=Pt=0.044kW×1h=0.044kW⋅h工作1h产生的热量为0.044kW⋅h,故C错误;D.开关S连接接线柱2和3时,加热功率较大,为100W,电源电压为220V,根据电功率公式P=U 2R可知,电路的总电阻为R 总=U2P′=(220V)2100W=484Ω电路总电阻为484Ω,故D正确。

第十八章《电功率》复习课件++2024-2025学年人教版九年级全一册物理

第十八章《电功率》复习课件++2024-2025学年人教版九年级全一册物理

则用电器R2的实际功率是
(B)
A、1.8W
B、0.2W
C、0.4W
D、0.6W
10、电子式电能表的表盘上标有
“3 000 imp/(kW·h)”字样,将某 用电器单独接在该表上工作20min, 电能表指示灯闪烁了300次。该用电 器在上述时间内消耗的电能为 __0_.1__kW·h,合 _3._6X_1_0_5 度;它的电 功率是_3_0_0_W。
3 2.8 0.24 0.67 很亮
①在第1次实验中,小灯泡两端电压为2V时,电流表示数
如图所示,则通过小灯泡的电流为 A,此时小灯泡的
实际功率为 W。
②由上表可知,小灯泡的额定功率为 W。
③小灯泡消耗的功率与其发光亮度之间的关系是 。
④该同学通过表中的数据,求出了灯泡在不同发光状态下
的电阻值,发现这几个电阻值相差较大。其主要原因
(二)复习指导
1.电功的计算式有哪些?电功的单位 有哪些?换算关系如何?
2.电功率的计算式有哪些?单位是 什么?
3.什么是额定电压、额定功率?
什么是实际电压、实际功率? 4.怎样计算额定功率和实际功率?
(三)知识回顾 1、电功 (电能及来源)
(1)定义:电流所做的功。 (2)公式:W=UIt=Pt
请画出伏安法测电功率的电路图:
下图是“测量额定电压为2伏、电阻约5欧的小灯珠的额定功率”连接时的实物图。
_+
- 3 15
- 0.6 3
找出错误的地方
小明在“测量额定电压为2V的小灯珠的额定功率”的实 验过程中,读出以下几组数据:
组数 1 2 3
电压(V) 1.5 2 3
电流(A) 0.3 0.41 0.59

人教版物理九年级全册《第十八章电功率》复习课件

人教版物理九年级全册《第十八章电功率》复习课件
第十八章 电功率
《第十八章 电功率》复习
知识梳理 考点集训
一、电能和电功 1.电能的转化:电能可以转化为 其他情势的 能. 2.电功的单位和能量的单位是一样的,国际单位是 J ; 常用单位有 kW·h ;1 kW·h= 3.6×106 J.
3.电能表 (1)电能表是测量 电能 的仪器. (2)电能表俗称电度表,电能表计数器上前后两次 就是这段时间内用电的度数.
示数差_
(3)电能表的铭牌上通常标有的内容有:
220 V——表示这个电能表 应该在220 V的电路中使用 ; 10 A——表示这个电能表的 标定电流为10 A ; 20 A——表示这个电能表的 额定最大电流为20 A ; 720 r/(kW·h)——表示用电器每消耗 1 kW·h 的电能,电能表 的转盘转过 720 转.
A.当R1和R2串联时,两个电阻的阻值不可能相等 B.当R1和R2并联时,通过它们的电流不可能相等 C.当R1和R2串联在电压为9 V电路中,电路中总功率为4.5 W D.当R1和R2并联在电压为4 V电路中,电路中总功率为3.2 W
5.(202X广东)如图中,灯泡L1、L2分别标有“6 V 3 W”“6 V 6 W”字样,电源电压不变,开关S闭合.①只闭合S1,灯泡L1、 L发光;②只闭合S2,灯泡L2、L发光.灯泡L在②中比在①中 (设灯丝电阻不变)( A )
4.电热的利用和防止:利用电流的 热 效应作各种电热器; 而有些地方则要避免产生热效应,减少热量的产生,要注意 通风散热,避免火灾.
Hale Waihona Puke 一、电能 电功 解题要点:电能、电功的计算公式:①W=UIt,电功W的 单位是J,电压U的单位是V,电流I的单位是A,通电时间t 的单位是s;②W=Pt,W的单位是kW·h,P、t的单位分别 取kW、h.

新人教版新九年级物理第18章电功率知识点全面总结.docx

新人教版新九年级物理第18章电功率知识点全面总结.docx

电功率虿18第 1 节电能电功芇肇一、电能肁1、我们使用的电能是有其他形式的能转化而来的,电源是提供电能的装置。

蒁2、用电器时消耗电能的装置,用电器消耗电能的过程,就是把电能转化为其他形式的能的过程,消耗了多少电能就得到了多少其他形式的能。

肆3、电能的单位膇( 1)国际单位:焦耳,简称焦,用符号J 表示。

蒂( 2)常用单位:千瓦时,用符号kW· h 表示,俗称度。

衿( 3)换算关系:1kW· h=1× 103W× 3600s=3.6 × 106J。

聿二、电能的计量膇 1、电能的计量工具——电能表,也叫电度表,是计量用电器在一段时间内消耗电能多少的仪表。

袃2、电能表的读数薁电能表计数器上显示着数字,计数器前后两次示数之差就是这段时间内用电的度数(消耗电能的多少),单位是kW· h(度)。

注意电能表计数器中最后一位数字是小数(十分位)。

袈3、电能表上所标参数的含义芆( 1)“220V”——这个电能表应该在220V 的电路中使用。

芄( 2)“10( 20) A”——这个电能表的标定电流为10A,额定最大电流为20A。

电能表工作时的电流不能超过额定最大电流。

聿( 3)“50Hz”——这个电能表在频率为50Hz 的交流电路中使用。

蚇( 4)“3000revs/ ( kW·h)”——接在这个电能表上的用电器,每消耗1kW· h 的电能,电能表上的转盘转过3000 转。

2莆 4、 1kW·h 的作用:洗衣机工作约 2.7h ;电脑工作约5h;电车行驶0.85km ;灌溉农田330m。

蚅三、电功螁1、电功概念蚀( 1)定义:当电能转化为其他形式的能时,我们说电流做了功,简称电功。

电功用“W”表示。

蒆( 2)实质:电流做功的过程就是电能转化为其他形式能的过程。

所以说用电器消耗了多少电能和电流做了多少功,两种说法是一样的。

电流做了多少功,就有多少电能转化为其他形式的能,就消耗了多少电能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第十八章电功率
本章知识结构图:
一、电能电功
1.电能
(1)产生过程:其他形式的能转化为电能。

(2)利用:通过用电器将电能转化成其他形式的能。

(3)单位:国际单位是焦耳(J),常用单位是千瓦时(kW·h)。

(4)计量:用电能表来计量,计算方法是把计数器上前后两次读数之差,就是这段时间内用电的度数。

在表盘上的参数,只是用电量的累计度数。

2.电功
(1)定义:有多少电能发生了转化或者消耗了多少电能我们就说电流做了多少功。

即:电流做了多少功,我们就说消耗了多少电能。

(2)计算:
a.基本公式:研究表明,电流在某段电路上所做的功,等于这段电路两端的电压、电路中的电流和通电时间的乘积。

表达式:W=UIt。

b.推导公式(只用于纯电阻电路):
R t
W
U2
=,Rt
W I2
=。

二、电功率
1.电功率及其测量
(1)定义:电功率是表示用电器消耗电能快慢的物理量。

(2)单位:瓦特,简称瓦,用符号W 表示。

1kW=1000W 。

(3)计算公式:电功率等于电功与时间之比,即P=W/t ,P=UI 。

推导公式:R P I 2=,R P U 2=,P
R U 2
=。

(纯电阻电路可以任选公式,非纯电阻电路只能
用基本公式。

其中,对非纯电阻电路,可以用R P I 2=来计算用电器的发热功率)
(4)测量电功率:用电功表,通过测量出用电器两端的电压和通过用电器的电流,用P=UI 来计算。

(5)1kWh=3.6⨯106J 。

2.额定电压 额定功率
(1)用电器上标明的电压(或功率)叫做额定电压(或额定功率),用U 额(或P 额)表示。

(2)用电器上实际工作时的电压(或功率)叫做实际电压(或实际功率),用U 实(或P 实)表示。

(3)当U 额=U 实,P 额=P 实时,用电器才能正常工作。

当U 额>U 实,P 额>P 实时,用电器不能正常工作。

当U 额<U 实,P 额<P 实时,用电器容易损坏。

(4)一个用电器消耗电能的快慢取决于它实际功率的大小。

测小灯泡的电功率 测电阻


点 所测物理量 灯泡两端的电压(U ),通过灯泡的电流(I )
电路图
连入电路时
开关断开,滑动变阻器位于阻值最大处


点 原理 UI P = I U R =
计算公式 UI P = I U R = 滑动变阻器的作用 保护电路,控制灯泡两端电压 保护电路,改变电路中的电流 (2)实验中需对小灯泡的电功率至少进行三次测量,但不能根据三次测量的数据计算出小灯泡的平均电功率,因为本次试验中多次测量的目的不是为了减少误差,而是为了测量在不同电压下小灯泡的实际功率。

四、焦耳定律
1.电流的热效应:电流通过导体时电能转化成内能,这种现象叫做电流的热效应。

电流通过
任何有电阻的导体都会产生热效应。

2.焦耳定律:
(1)焦耳定律:电流通过导体是产生的热量,跟电流的平方成正比,跟导体的电阻成正比,跟通电时间成正比。

这个定律适用于一切电路。

其表达式是Rt
Q I2
=,推导公式(只能
在纯电阻电路中使用):Q=UIt,
R t
Q
U2 =。

(2)电功与电能:纯电阻电路W=Q;非纯电阻电路W>Q。

3.电热的利用和防止:
(1)电热的利用:利用电热来工作的用电器称为电热器。

例如:电炉子、电熨斗、电烙铁等,这些用电器工作时都是将电能全部转化为内能,此时W=Q。

(2)电热的危害和防止:电流通过任何导体都会产生热量,有的用电器(电动机、电风扇、电视机等)工作时,不需要这些热量,但又不得不产生,因此造成了能源的浪费,同时也会使用电器有烧毁的危险,为了防止电热带来的危害,应采取设置散热孔或者安装小风扇来降温。
