液压电磁阀的种类和符号液压电磁阀（即液控电磁阀）是一种电磁控制液体流动的设备，可用于液压系统中的流量、压力、方向等控制。
它具有调节简单、控制精度高、可靠性好等特点，在工业生产中具有广泛的应用。
一、按流量控制方式分类1.固定流量液压电磁阀：固定流量液压电磁阀的流量是恒定的，与阀芯位置无关。
这种液压电磁阀通常被用于一些确定的流控场合。
直动式液压电磁阀的阀芯与电磁铁直接相连，阀芯的行程由电磁力驱动。
这种液压电磁阀结构简单、动作迅速，但容易过载。
间接式液压电磁阀的电磁铁与阀芯之间通过一个铁芯相连，电磁力驱动铁芯，并间接地驱动阀芯。
这种液压电磁阀动作相对平稳，适用于高流量、高压力、高温度等条件下的液控系统。
三、按调节方式分类比例液压电磁阀是流量或压力的调节装置，能够通过电磁调节的方式实现流量或压力的精确控制。
开关液压电磁阀是只能进行开、关操作的液压控制装置。
它的主要作用是将工作流路从一种状态变为另一种状态，常常用于液压系统的方向控制、启动和停止操作。
时序液压电磁阀是一种可以按照时间顺序或周期循环控制液体流动的装置，在液压控制系统中常用于周期性液压动作、位置定位、连续循环控制等方面。
在工业生产中，液压电磁阀的符号和表示方法比较统一，可以通过阅读液压电磁阀的符号来获取相关信息。
液压电磁阀的符号分为三部分：阀芯符号、电磁铁符号和操作方式符号。
阀芯符号：阀芯符号的上下位置表示流体进出口的位置，左右位置表示阀芯的运动方向。
常见的阀芯符号有以下几种：电磁铁符号：电磁铁符号在阀芯符号的外侧，用于表示阀的控制方式。
常见的电磁铁符号包括以下三种：操作方式符号：操作方式符号用于表示阀的操作方式，一般分为手动、自保持、普通型三种。
手动操作：又称手推型，即直接手动去操作阀芯。
自保持操作：又称自锁型，即当电磁铁通电，阀芯有一个动作，在通电的情况下保持该状态。
液压阀详细讲解
液压阀详细讲解
液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用，可用于远距离控制水电站油、气、水管路系统的通断。
常用于夹紧、控制、润滑等油路。
有直动型与先导型之分，多用先导型。
液压阀的种类繁多，具体可以分为以下几种：
1. 方向控制阀：通过改变液压系统中液流的通断状态，来控制执行元件的运动方向。
它包括单向阀和换向阀两种类型。
2. 压力控制阀：用于调节液压系统中的压力，以控制执行元件的力和运动速度。
它包括溢流阀、减压阀和顺序阀等。
3. 流量控制阀：通过调节液压系统中液流的流量，来控制执行元件的运动速度。
它包括节流阀和调速阀等。
液压阀在液压系统中起着非常重要的作用，它可以控制液压系统的压力、流量和方向，从而实现对执行元件的运动速度、力和方向的控制。
因此，正确选择和使用液压阀对于整个液压系统的性能和稳定性至关重要。
液压电磁阀型号说明

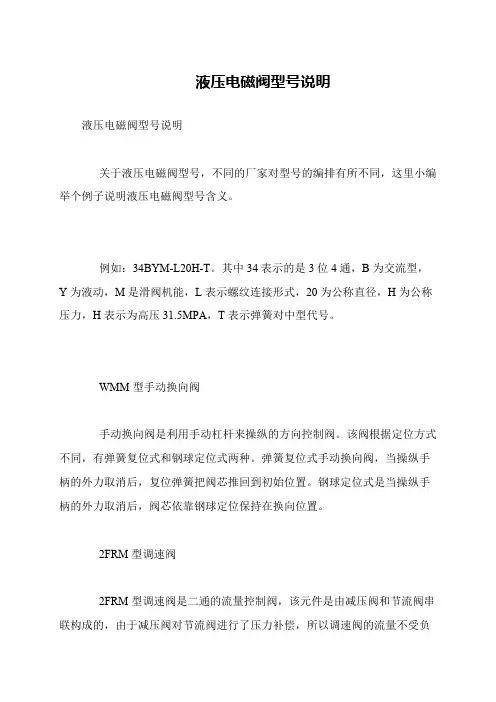

液压电磁阀型号说明液压电磁阀型号说明 关于液压电磁阀型号，不同的厂家对型号的编排有所不同，这里小编举个例子说明液压电磁阀型号含义。
例如：34BYM-L20H-T。
其中34表示的是3位4通，B为交流型，Y为液动，M是滑阀机能，L表示螺纹连接形式，20为公称直径，H为公称压力，H表示为高压31.5MPA，T表示弹簧对中型代号。
WMM型手动换向阀 手动换向阀是利用手动杠杆来操纵的方向控制阀。
该阀根据定位方式不同，有弹簧复位式和钢球定位式两种。
弹簧复位式手动换向阀，当操纵手柄的外力取消后，复位弹簧把阀芯推回到初始位置。
钢球定位式是当操纵手柄的外力取消后，阀芯依靠钢球定位保持在换向位置。
2FRM型调速阀 2FRM型调速阀是二通的流量控制阀，该元件是由减压阀和节流阀串联构成的，由于减压阀对节流阀进行了压力补偿，所以调速阀的流量不受负载变化的影响，保持稳定。
同时节流窗口设计成薄刃状，流量受温度变化很小。
调速阀与单向阀并联时，油流能反向回流。
直动式溢流阀 DBD型直动式溢流阀用于防止系统过载和保持系统压力恒定。
结构原理：进油口的压力油通过阻尼活塞作用在其底部，形成一个与弹簧力相抗衡的页压力。
当次液压力小于调压弹簧的弹簧力时， 锥阀关闭，此阀不起调压作用。
随着进油口压力的不断提高。
当液压力大于弹簧力时，锥阀开启，多余的油液溢回油箱，使进油口压力稳定在调定值上。
顺序阀 DZ-3X型先导式顺序阀： 该阀利用油路本身压力来控制液压缸或马达的先后动作顺序，以实现油路系统的自动控制。
改变控制油和泄油的联接方法，该阀还可作为卸荷阀和背压阀使用。
SV/SL型液控单向阀 液控单向阀的应用很广，如利用液控单向阀的锁紧回路、防止自重下降的回路、充液阀回路、旁通放油阀回路、蓄能器供油回路等。
液压电磁阀型号解释
电磁换向阀WE 型电磁换向阀电磁换向阀在液压系统中的作用是用来实现液压油路的换向、顺序动作及卸荷等。
由于电磁铁的推力有限，电磁换向阀应用在流量不大的液压系统中。
（1）结构原理电磁换向阀是液压控制系统和电气控制系统之转换元件。
它由液压机械中的按钮开关、限位开关、行程开关、压力继电器等电气元件发出信号，使电磁铁通电吸合或断电释放，从而直接控制阀芯移位，来实现油流的沟通、切断和方向变换，来操纵各执行机构的动作。
推动故障检查按钮可使滑阀阀芯手推移动。
WE 型电磁换向阀有4种电磁铁供用户选用：1.湿式直流电磁铁；2.湿式交流电磁铁；3.干式直流电磁铁；4.湿式直流电磁铁。
WE5型和WE6型电磁换向阀只有湿式直流和交流电磁铁，而WE10型电磁换向阀4种电磁铁都有。
湿式电磁铁具有使用寿命长、散热性能好等优点。
直流电磁铁的优点是换向频率高、换向性能好。
对低电压、短时超电压、超载和机械卡住反应不灵敏，工作可靠性好；用内装整流器的Z5型插头，可直接使用交流电源。
交流电磁铁的优点是动作时间短，电气控制线路简单，不需特殊的触头保护。
WE电磁换向阀通径m m 5，6，10电磁换向阀性能通径56.0-6.0系列通径660-60系列通径1030-30系列O-不带复位弹簧，不带定位器；OF-不带复位弹簧，带定位器；无标记-标准型，带复位弹簧。
A-湿式标准电磁铁；大功率电磁铁;C-可换线圈的电磁铁G24-直流电24V;W220-50-交流电220V ，50HZW220R-本整型直流电磁铁使用交流电压220V W110R-直流电磁铁使用Z5型插头可连（限6，10）无标记-无故障检查按钮；N-带故障检查按钮。
Z4-方型插头；Z5-大方型插头；Z5L-带指示灯的大方型插头无标记-无插入式阻尼器；B08-阻尼器节流孔直径0.8mm ；B10-阻尼器节流孔直径1.0mm无标记-矿物质液压油；v-磷酸脂液压液电液换向阀和液动换向阀3-二位三通；4-二位四通；4-三位四通WEH电液换向阀及WH液控换向阀（1）结构原理WEH型电液换向阀是用电磁阀作为先导控制的滑阀式换向阀。
电磁液压阀的种类和符号
电磁液压阀的种类和符号
电磁液压阀是一种控制液压系统中液压液体流动的重要元件，广泛应用于工业生产和机械设备中。
根据其功能和结构特点，电磁液压阀可以分为多种不同种类，每种种类都有其特定的符号表示。
下面将介绍一些常见的电磁液压阀种类和对应的符号。
1. 电磁换向阀。
电磁换向阀是用于控制液压系统中液压油液的流向的阀门，常用于液压缸的控制。
其符号通常为一个长方形，内部包含一个箭头和两个出口，箭头表示液体的流向，而两个出口则表示液体的流出方向。
2. 电磁比例阀。
电磁比例阀可以根据电信号的大小来控制液压系统中液压液体的流量，从而实现对液压系统的精确控制。
其符号通常为一个长方形，内部包含一个斜线和一个箭头，斜线表示电信号输入，箭头表示流体的流向。
3. 电磁溢流阀。
电磁溢流阀是一种用于控制液压系统中液压液体压力的阀门，当压力超过设定值时，阀门会打开，将多余的液压液体排出系统，以保持系统的压力稳定。
其符号通常为一个长方形，内部包含一个波浪线和一个出口，波浪线表示液压液体的压力，而出口表示多余液体的流出方向。
以上是一些常见的电磁液压阀种类和对应的符号，不同的电磁液压阀种类和符号代表着不同的功能和用途，了解这些种类和符号对于正确使用和维护液压系统至关重要。
希望本文能够帮助读者更好地理解电磁液压阀的种类和符号，为液压系统的应用提供一些参考。

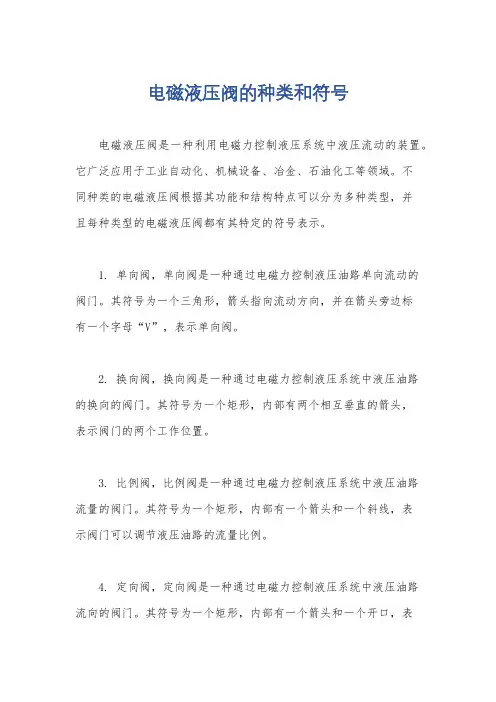

电磁液压阀的种类和符号
电磁液压阀的种类和符号
电磁液压阀是一种利用电磁力控制液压系统中液压流动的装置。
它广泛应用于工业自动化、机械设备、冶金、石油化工等领域。
不
同种类的电磁液压阀根据其功能和结构特点可以分为多种类型，并
且每种类型的电磁液压阀都有其特定的符号表示。
1. 单向阀，单向阀是一种通过电磁力控制液压油路单向流动的
阀门。
其符号为一个三角形，箭头指向流动方向，并在箭头旁边标
有一个字母“V”，表示单向阀。
2. 换向阀，换向阀是一种通过电磁力控制液压系统中液压油路
的换向的阀门。
其符号为一个矩形，内部有两个相互垂直的箭头，
表示阀门的两个工作位置。
3. 比例阀，比例阀是一种通过电磁力控制液压系统中液压油路
流量的阀门。
其符号为一个矩形，内部有一个箭头和一个斜线，表
示阀门可以调节液压油路的流量比例。
4. 定向阀，定向阀是一种通过电磁力控制液压系统中液压油路
流向的阀门。
其符号为一个矩形，内部有一个箭头和一个开口，表
示阀门的流向控制功能。
以上是电磁液压阀的一些常见种类和符号表示，不同的电磁液
压阀在液压系统中起着不同的作用，对于工程应用有着重要的意义。
通过了解不同种类的电磁液压阀及其符号表示，可以更好地理解和
应用液压系统中的电磁液压阀，提高工程实践中的效率和安全性。
液压电磁阀型号标准
液压电磁阀型号标准一、型号编码规则液压电磁阀的型号编码通常由数字和字母组成，具有特定的含义和规则。
常见的编码规则包括：1.数字部分：通常表示阀门的类型、尺寸和性能参数，如工作压力、工作流量等。
2.字母部分：通常表示阀门的结构、功能和控制方式，如直动式、先导式、常开等。
二、安装尺寸液压电磁阀的安装尺寸通常指其外部尺寸和连接尺寸，包括长、宽、高以及进出口连接尺寸等。
不同型号的电磁阀可能有不同的安装尺寸，需要根据实际需求选择合适的型号。
三、接口方式液压电磁阀的接口方式通常有螺纹连接、法兰连接和焊接等。
根据实际应用需求，选择合适的接口方式。
四、工作压力工作压力是指液压电磁阀正常工作时所能承受的最大压力。
不同型号的电磁阀可能有不同的工作压力范围，需要根据实际需求选择合适的型号。
五、工作流量工作流量是指液压电磁阀在正常工作时所能通过的最大流量。
不同型号的电磁阀可能有不同的工作流量范围，需要根据实际需求选择合适的型号。
六、控制方式液压电磁阀的控制方式有多种，包括手动控制、电动控制、气动控制等。
根据实际应用需求，选择合适的控制方式。
七、操作电源操作电源是指用于控制液压电磁阀工作的电源，可以是交流电源或直流电源。
不同型号的电磁阀可能需要不同的操作电源，需要根据实际需求选择合适的型号。
八、适用介质液压电磁阀适用于不同类型的液体，如液压油、水等。
不同型号的电磁阀可能有不同的适用介质，需要根据实际需求选择合适的型号。
九、工作环境温度工作环境温度是指液压电磁阀正常工作时所处的环境温度范围。
不同型号的电磁阀可能有不同的工作环境温度范围，需要根据实际需求选择合适的型号。
十、防护等级防护等级是指液压电磁阀的防尘、防水能力。
不同型号的电磁阀可能有不同的防护等级，需要根据实际需求选择合适的型号。
