传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。
（完整版）传声器基础知识简介：
（完整版）传声器基础知识简介：传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G 极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换或放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L ……①即电容的容量与介质的介电常数成正比，与两个极板的面积成正比，与两个极板之间的距离成反比。
录音技术传声器的原理与应用
录音技术传声器的原理与应用录音技术是指通过一定的方法和设备将声音转化为电信号，并实现保存、处理和播放声音的技术。
而传声器则是实现声音转化为电信号的重要部件之一、本文将从传声器的原理和应用两个方面进行详细介绍。
一、传声器的原理传声器是一种将声音转化为电信号的装置，其原理是利用其中一种物理效应将声音的机械能转化为电信号。
常见的传声器原理有电磁感应原理、压电效应原理和碳颗粒效应原理。
1.电磁感应原理电磁感应原理是利用导磁材料内部的线圈和磁铁之间的相互作用来产生电信号。
当磁铁和线圈相对运动时，磁铁的磁力线会穿过线圈，使线圈内的导电体产生电磁感应。
这个电磁感应产生的电信号就可以通过放大和处理后转化为声音。
2.压电效应原理压电效应原理是指一些特定的晶体或陶瓷材料在受到机械压力时，会在其表面产生电荷分布的不平衡，从而产生电压信号。
传声器中常用的压电材料有石英晶体、川纹石和锆钛酸钯陶瓷等。
当声音通过压电材料时，声波振动作用在压电材料上，产生电荷的不平衡，从而产生电信号。
3.碳颗粒效应原理碳颗粒效应原理是指当声波通过碳颗粒时，碳颗粒之间的电阻会发生变化，从而产生电信号。
碳颗粒是一种电导性较好的材料，当声波通过碳颗粒时，会使碳颗粒之间的压力发生变化，从而改变了电阻。
通过测量电阻的变化，就可以将声音转化为电信号。
二、传声器的应用传声器是录音技术中的重要组成部分，广泛应用于各个领域。
1.录音设备传声器是录音设备中最基本的部件之一、通过传声器将声音转化为电信号后，再经过放大和处理等步骤，最终实现声音的录制和存储。
2.通信设备3.拾音设备在音乐演出、广播电视等领域，为了将声音传输到放大器或录音设备中，常常需要使用传声器进行拾音。
传声器可以将现场的声音转化为电信号，然后再通过放大器等设备进行处理和传输。
4.声呐等设备传声器也应用于声纳等设备中，用于探测和定位声源。
声纳通过将声音转化为电信号，并测量声音的传播速度和传播路径等信息，来实现对声源的探测和定位。

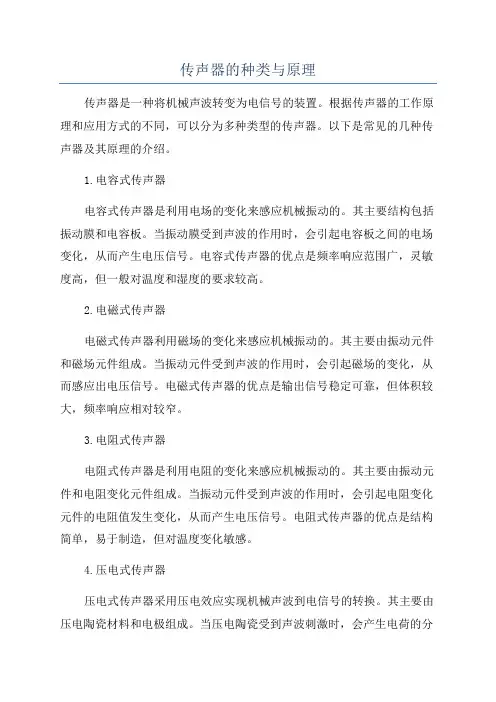

传声器的种类与原理
