电机保护器说明书
上海凯安电机保护器说明书

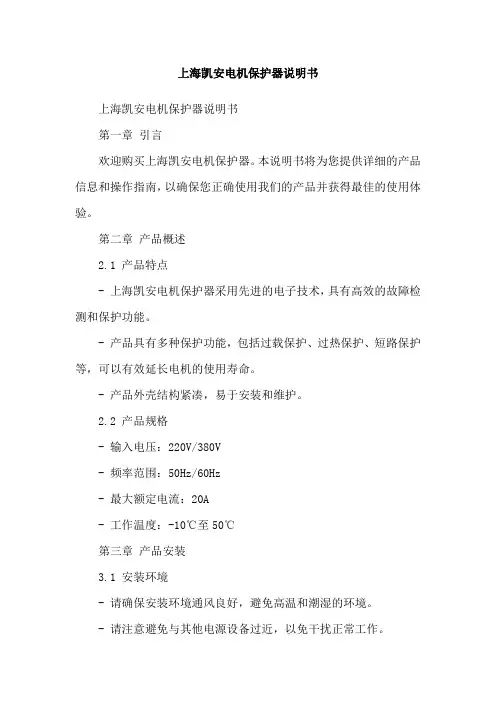

上海凯安电机保护器说明书上海凯安电机保护器说明书第一章引言欢迎购买上海凯安电机保护器。
本说明书将为您提供详细的产品信息和操作指南，以确保您正确使用我们的产品并获得最佳的使用体验。
第二章产品概述2.1 产品特点- 上海凯安电机保护器采用先进的电子技术，具有高效的故障检测和保护功能。
- 产品具有多种保护功能，包括过载保护、过热保护、短路保护等，可以有效延长电机的使用寿命。
- 产品外壳结构紧凑，易于安装和维护。
2.2 产品规格- 输入电压：220V/380V- 频率范围：50Hz/60Hz- 最大额定电流：20A- 工作温度：-10℃至50℃第三章产品安装3.1 安装环境- 请确保安装环境通风良好，避免高温和潮湿的环境。
- 请注意避免与其他电源设备过近，以免干扰正常工作。
3.2 安装步骤- 将电机保护器固定在合适的位置，使用螺丝紧固。
- 连接电源和电机，确保电路接线正确无误。
- 验证电路连接后，将电机保护器的电源开关打开。
第四章产品操作4.1 启动和停止- 启动电机保护器前，请确保电路连接稳定。
- 打开电机保护器电源开关，电机即可启动。
- 停止电机时，先关闭电机控制开关，再关闭电机保护器电源开关。
4.2 故障检测和保护功能- 当电机运行过程中出现过载、过热或短路等故障时，电机保护器会自动停止电机运行并发出警报信号。
- 在故障发生后，请及时检查电路连接和故障原因，并排除故障后方可重新启动电机。
第五章产品维护5.1 清洁和保养- 定期清洁产品外壳，可使用柔软的布擦拭。
- 定期检查产品连接线路是否松动，及时加固。
5.2 故障排除- 当产品出现异常情况时，请先检查电源是否正常，以及是否存在电路故障。
- 如需维修，请联系上海凯安售后服务中心。
第六章产品注意事项6.1 请勿将产品暴露在潮湿、高温或有腐蚀性物质的环境中。
6.2 请勿私自拆卸或改装产品，以免损坏产品和危及安全。
6.3 请勿使用不符合规定的电源电压和频率，以免影响产品正常工作。
施耐德电气AMDP-D7-SYSC 系列电动机保护器使用手册说明书

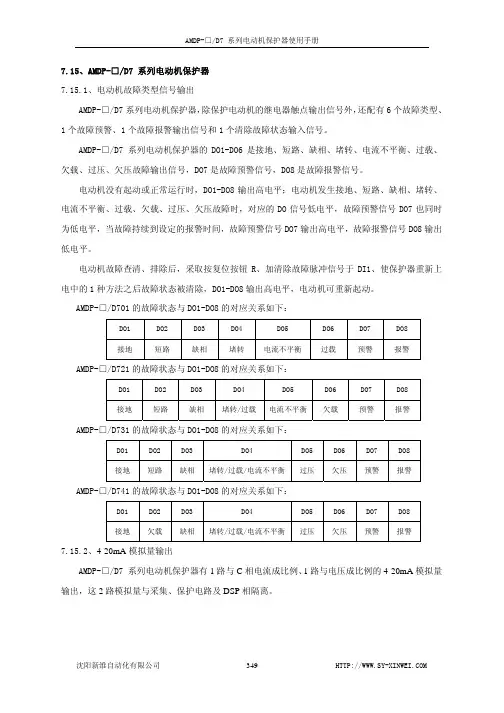

7.15、AMDP-□/D7 系列电动机保护器7.15.1、电动机故障类型信号输出AMDP-□/D7系列电动机保护器，除保护电动机的继电器触点输出信号外，还配有6个故障类型、1个故障预警、1个故障报警输出信号和1个清除故障状态输入信号。
AMDP-□/D7 系列电动机保护器的DO1-DO6是接地、短路、缺相、堵转、电流不平衡、过载、欠载、过压、欠压故障输出信号，DO7是故障预警信号，DO8是故障报警信号。
电动机没有起动或正常运行时，DO1-DO8输出高电平；电动机发生接地、短路、缺相、堵转、电流不平衡、过载、欠载、过压、欠压故障时，对应的DO信号低电平，故障预警信号DO7也同时为低电平，当故障持续到设定的报警时间，故障预警信号DO7输出高电平，故障报警信号DO8输出低电平。
电动机故障查清、排除后，采取按复位按钮R、加清除故障脉冲信号于DI1、使保护器重新上电中的1种方法之后故障状态被清除，DO1-DO8输出高电平，电动机可重新起动。
AMDP-□/D701的故障状态与DO1-DO8的对应关系如下：DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8接地 短路 缺相 堵转 电流不平衡 过载 预警 报警 AMDP-□/D721的故障状态与DO1-DO8的对应关系如下：DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8接地 短路 缺相 堵转/过载电流不平衡欠载 预警 报警 AMDP-□/D731的故障状态与DO1-DO8的对应关系如下：DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8接地 短路 缺相 堵转/过载/电流不平衡过压 欠压 预警 报警 AMDP-□/D741的故障状态与DO1-DO8的对应关系如下：DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8接地 欠载 缺相 堵转/过载/电流不平衡过压 欠压 预警 报警7.15.2、4-20mA模拟量输出AMDP-□/D7 系列电动机保护器有1路与C相电流成比例、1路与电压成比例的4-20mA模拟量输出，这2路模拟量与采集、保护电路及DSP相隔离。
JTX-A电机保护器

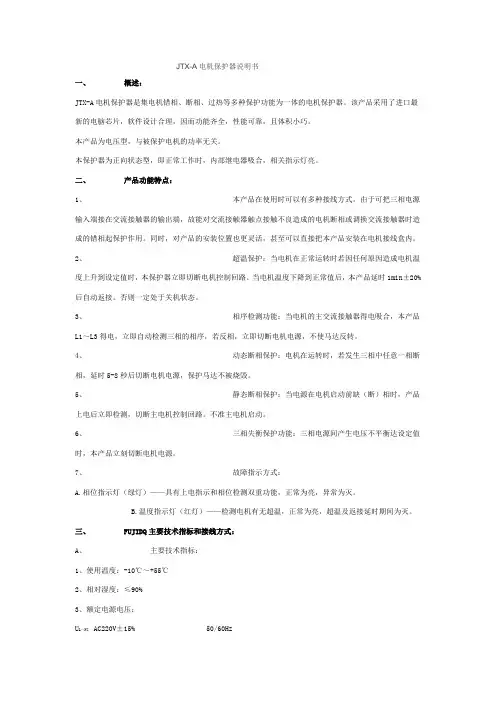

JTX-A电机保护器说明书一、概述：JTX-A电机保护器是集电机错相、断相、过热等多种保护功能为一体的电机保护器。
该产品采用了进口最新的电脑芯片，软件设计合理，因而功能齐全，性能可靠，且体积小巧。
本产品为电压型，与被保护电机的功率无关。
本保护器为正向状态型，即正常工作时，内部继电器吸合，相关指示灯亮。
二、产品功能特点：1、本产品在使用时可以有多种接线方式。
由于可把三相电源输入端接在交流接触器的输出端，故能对交流接触器触点接触不良造成的电机断相或调换交流接触器时造成的错相起保护作用。
同时，对产品的安装位置也更灵活，甚至可以直接把本产品安装在电机接线盒内。
2、超温保护：当电机在正常运转时若因任何原因造成电机温度上升到设定值时，本保护器立即切断电机控制回路。
当电机温度下降到正常值后，本产品延时1min±20%后自动返接。
否则一定处于关机状态。
3、相序检测功能：当电机的主交流接触器得电吸合，本产品L1～L3得电，立即自动检测三相的相序，若反相，立即切断电机电源，不使马达反转。
4、动态断相保护：电机在运转时，若发生三相中任意一相断相，延时5-8秒后切断电机电源，保护马达不被烧毁。
5、静态断相保护：当电源在电机启动前缺（断）相时，产品上电后立即检测，切断主电机控制回路。
不准主电机启动。
6、三相失衡保护功能：三相电源间产生电压不平衡达设定值时，本产品立刻切断电机电源。
7、故障指示方式：A.相位指示灯（绿灯）——具有上电指示和相位检测双重功能，正常为亮，异常为灭。
B.温度指示灯（红灯）——检测电机有无超温，正常为亮，超温及返接延时期间为灭。
三、 FUJIDQ主要技术指标和接线方式：A、主要技术指标：1、使用温度：-10℃～+55℃2、相对湿度：≤90%3、额定电源电压：U L～N：AC220V±15% 50/60HzU L1～L3：AC380V±15% 50/60Hz 3P4、返接延时时间：1min±20%5、输出触点：AC250V 5A触点形式：1AB、接线方式参考：三相输入端接电机端时：三相输入端接接触器输入端时：备注：由于本电机保护器功能的需要，故关机（AC220V）后，再开机(AC220V)时，其间隔时间不小于30秒。
德力西 CDS11 系列电动机保护器 说明书
邮 编: 3 25 6 0 4
本使用说明书自2021年08月 第二版
S1:停止按 钮;
N :零 线;
S2:启动按 钮;
M KM:交流接触器线圈AC380V;
～ KM1:交流接触器常开主触头;
S 1 :停止 按钮;
M S2:启动按钮;
～ KM:交流接触器线圈AC220V;
KM2:交 流接 触器常 开辅 助 触头
K M 1:交流 接触 器常开 主触头;
K M 2:交流 接触 器常开 辅助触 头
CDS11-P系列电动机保护器
使用说明书
□ 安装、使用产品前，请仔细阅读使用 说明书，并妥善保管、备用。
一、概述
1.1 适用范围 CDS11-P系列电动机保护器,适用于交流50Hz,电压380V以下
的供电电路中与交流接触器等开关电路组成电动机控制电路。当电 动机的主电路出现断相、过载、堵转等非正常工作状态时，能及时 断开开关电器触头，分断电动机三相电源，可靠地保护电动机。
七、常见故障及排除方法
7.1 开机不工作 检查三相电源是否有断相，供电电源是否符合交流接触器额定电
源电压要求，电源线是否断线，交流接触器是否损坏。 7.2 故障排除
产品出现故障后，首先断开电源，然后查找故障原因；检查线路 无误后按安装，使用操作说明操作。
确属产品本身质量问的产品，请与当地经销公司或我公司联系。
三、技术参数
表1
电流规格(A)
1-9.9
8-49
40-79
输出接口复位方式
控制电路断电复位
输出接口复位时间
60±10s
输出接口负载能力
AC380V 3A(阻性)
保护功能
断相保护、过载保护、堵转保护
DZB电机智能保护器说明书

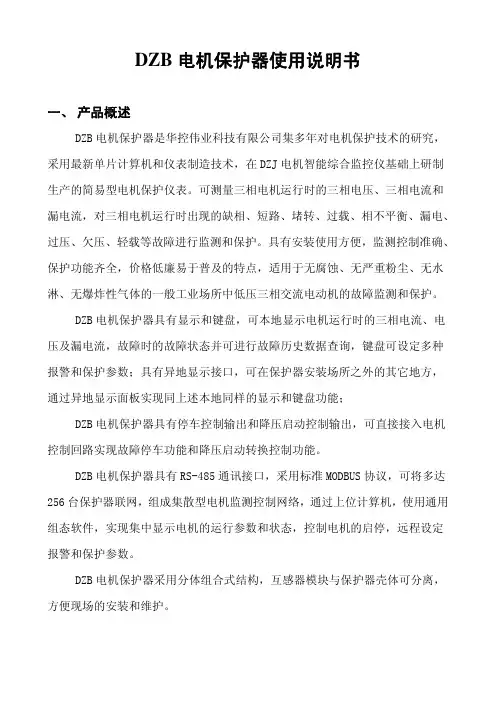

DZB电机保护器使用说明书一、产品概述DZB电机保护器是华控伟业科技有限公司集多年对电机保护技术的研究，采用最新单片计算机和仪表制造技术，在DZJ电机智能综合监控仪基础上研制生产的简易型电机保护仪表。
可测量三相电机运行时的三相电压、三相电流和漏电流，对三相电机运行时出现的缺相、短路、堵转、过载、相不平衡、漏电、过压、欠压、轻载等故障进行监测和保护。
具有安装使用方便，监测控制准确、保护功能齐全，价格低廉易于普及的特点，适用于无腐蚀、无严重粉尘、无水淋、无爆炸性气体的一般工业场所中低压三相交流电动机的故障监测和保护。
DZB电机保护器具有显示和键盘，可本地显示电机运行时的三相电流、电压及漏电流，故障时的故障状态并可进行故障历史数据查询，键盘可设定多种报警和保护参数；具有异地显示接口，可在保护器安装场所之外的其它地方，通过异地显示面板实现同上述本地同样的显示和键盘功能；DZB电机保护器具有停车控制输出和降压启动控制输出，可直接接入电机控制回路实现故障停车功能和降压启动转换控制功能。
DZB电机保护器具有RS-485通讯接口，采用标准MODBUS协议，可将多达256台保护器联网，组成集散型电机监测控制网络，通过上位计算机，使用通用组态软件，实现集中显示电机的运行参数和状态，控制电机的启停，远程设定报警和保护参数。
DZB电机保护器采用分体组合式结构，互感器模块与保护器壳体可分离，方便现场的安装和维护。
二、产品规格DZB简易型电机保护器包括5A、30A、160A三种规格，分别适用于额定电流最大为5A、30A、160A的电机使用。
通过外接电流互感器，5A型可适用于额定电流最大到1000A的电机使用型号组成如下：三、结构特征DZB简易型电机保护器由电流互感器模块、保护器壳体、显示面板组成。
电流互感器模块用于三相电流的变送，保护器壳体提供各种接线端子，显示面板提供显示和操作界面。
分别如下图所示。
电流互感器模块：外型、尺寸保护器壳体：外型、尺寸，接线端子定义图保护器壳体：外型、尺寸显示面板：示意图四、技术特性1、测量特性三相电流测量范围：5A型: 0–50A 30A型:0–300A 160A型:0–1600A 三相电压测量范围：0-600V漏电流测量范围：0-1000mA三相电流显示分辨率：0.1A 1A三相电压显示分辨率：1V漏电流显示分辨率：1mA准确度：1级2、保护特性短路保护延迟时间: ≤0.5S缺相保护延迟时间: ≤1S过载保护特性:5条保护曲线可选择，如图1所示。
JD501S 610S系列电动机保护器选型手册说明书
第四章 JD501S/601系列电动机保护器4.1、JD501S/601S系列电动机保护器特点JD-□/A 0 □ □继电器触点类型，可以是 1、2 之一1: 1常开继电器触点（AC 250V/10A（阻性负载）、DC 30V/10A）；2: 2组常开、常闭继电器触点（AC 220V/5A（阻性负载）、DC 30V/5A）；保护功能，可以是 0、1、2、3、4 之一0：接地、短路、缺相、堵转、电流不平衡、过载；1：接地、短路、缺相、堵转、电流不平衡、过载、零序电流；2：接地、短路、缺相、堵转、电流不平衡、过载、欠载；3：接地、短路、缺相、堵转、电流不平衡、过载、过压、欠压；4：接地、短路、缺相、堵转、电流不平衡、过载、欠载、过压、欠压；无通讯接口、无4-20mA输出；4 位LED显示3相电流及零序电流、电压；保护器额定电流（A），可以是 5、10、20、50、100、150、200 之一；电动机保护器主单元 电动机保护器电流检测单元主要特点：单片机为核心，数字设定、数字显示，保护功能完备、保护性能可靠。
按键设置保护参数，4位LED数码管显示三相及零序电流、电压、故障代码、保护参数；保护功能：接地、短路、缺相、堵转、电流不平衡、过载、零序电流、欠载、过压、欠压；适用范围：电压不高于1140V，频率为50Hz、60Hz的三相交流电动机；工作电源：AC 85V — 265V；功率消耗：小于 2W；采集精度：1.0；环境温度：- 20℃ — 50℃。
4.2、电动机保护器技术数据(型号省略了JD-□/A□□□中的□□□)电动机保护器型号 5/A 10/A20/A50/A100/A 150/A200/A最大设定电流（A） 5.5 11 23 55 110 165 220 最小设定电流（A） 1 2 4 10 20 30 40 电动机最大功率（KW） 2.2 4 11 22 45 75 110 电动机最小功率（KW） 0.55 1.1 2.2 5.5 11 18.5 22 电动机电源穿线孔Φ（mm） 20 20 20 20 20 30 30 电动机保护器故障代码电动机故障代码含义(1)、EE01：接地； (2)、EE02：短路； (3)、EE03：缺相；(4)、EE04：堵转； (5)、EE05：电流不平衡； (6)、EE06：过载；(7)、EE07：欠载； (8)、EE08：过压； (9)、EE09：欠压。
QM-C 型电机保护器 说明书
◆指示灯状态说明：
◎
◎ ◎◎
过载指示灯
缺相指示灯 过载、缺相指示灯
快闪 慢闪 常亮 ห้องสมุดไป่ตู้闪 慢闪 常亮 同时亮
过载延时状态 解除过载保护延时状态
保护锁定状态 缺相延时状态 解除缺相保护延时状态 缺相保护锁定状态 相序错相保护（QM-C2）
◆查看功能说明：在非设定状态下，各按键查看功能如下：
按 电流调整 延时调整
N0:QM100925A
◆附接线图：
QM-C1
12 3456 789
黑
NA BC
QM-C2
12 3456 789
黑
NA BC
A
KM
QM-C1 接线图
KM
M
A
KM
QM-C2 接线图
KM
M
注：QM-C1 型供电电源 AC220V，无相序检测；QM-C2 型供电电源 AC 三相 380V， 有相序检测功能。
黄石先达电子技术研究所 湖北省黄石市沿湖路 599 号
Klixon单相电机保护器产品说明说明书
Features•Normally closed “make or break” Klixon® contact system, which is operated by a snap action disc, is sensitive to both temperature and current.•Precision calibration – temperature calibrated and inspected under controlled conditions for dependable performance.•Automatic or manual reset series available •Easy to install •37 amperes maximum locked rotor 230 VAC, File 4464.4-4510-1013, License No. 3938 UG for 3/4” M.P. only.•Inherent protection devices for approximately 1/2 to 5 h.p. motors used in applications such as industrial motors, agricultural equipment,well and sump pumps, fans, air conditioners, refrigerators, home appliances, etc.•When properly applied, protector shuts off motor when temperature exceeds maximum safe level due to an overload or stalled (locked rotor) condition.| PHENOLIC MOTOR PROTECTORSNon-Hermetic Motor Protector for Single-Phase On-Winding ProtectionIntroductionKlixon Phenolic Motor Protectors are equipped with a bimetallic snap acting disc, on which the contacts are mounted, and through which the current temperature to rise.When the disc reaches the calibrated setpoint, the Klixon protector automatically opens and shuts down the motor, limiting the winding and shell temperature.When the motor has cooled to an acceptable operating level, allowing the protector to cool to its reset temperature, the Klixon protector resets automatically to a closed contact position allowing the motor to restart.Manual reset versions are also available for applications where automatic restarting may be hazardous to equipment or operations.Automatic Reset Exploded ViewCover (Optional)Bimetal DiscHeater TerminalTerminalTerminalAdjusting ScrewPhenolic BaseContacts OpenContacts ClosedManual ResetSPECIFICATIONS DiagramsCurvesMetric Dimensions in ParenthesesDIMENSIONSRound BaseEared Base(Type ME 4-Holes. Type CE 2-Holes at #1Terminal End only. Other Types No Holes)ORDERING OPTIONSMaximum Recommended Protector Contact RatingsThis chart is used to determine protector size needed when making an application.Size Disc Contacts Terminals Max. CurrentV = 120Max. Current V = 2403/4”3/4”1”1”1”1”11/4”11/2”HCHCLCHCLCHCSTDSTDLCHCLCLCHCHCSTDSTD325040404080135175253730303060100130 HC = High Capacity LC = Low Capacity STD = Standard CapacityFor reference only. Please contact Sensata for application assistance.3/4”1”High Cap Low Cap High CapA B C D EJ L R ABADAEAFAGAHAIAJAKALAMAPFGJPLSOTABAEAFAGAHAIAJAKALAMANCDEHIKXAutomatic ResetOpen ±5°C Close ±9°CJKLVZNXYWUMRSH**P**O**= 90= 105= 105= 105= 120= 120= 120= 120= 135= 135= 135= 135= 135= 150**= 150**= 150**57**616978616978926169789210278**115**102**Manual ResetOpen ±5°C Close ±12°CGFABDE**= 90= 105= 105= 120= 135= 150**54**63***74*749696*** 1-Phase Protectors only.** Special temperatures.Consult net additions.*** 3-Phase Protectors only.Disc and Contact Operating TemperaturePage 7Sensata Technologies, Inc. (“Sensata”) data sheets are solely intended to assist designers (“Buyers”) who are developing systems that incorporate Sensata products (also referred to herein as “components”). Buyer understands and agrees that Buyer remains responsible for using its independent analysis, evaluation and judgment in designing Buyer’s systems and products. Sensata data sheets have been created using standard laboratory conditions and engineering practices. Sensata has not conducted any testing other than thatimprovements and other changes to its data sheets or components without notice.of sale supplied at CONTACT US AmericasEurope, Middle East & AfricaAPPLICATION WORKSHEETA sample worksheet provides the information needed for a proper application. It is not possible to apply a Klixon protector based on horsepower, amperage, or name plate data only.Motor DataA. Locked Rotor Requirements1. Locked Rotor Current Cold: the current which exists the instant the motor is turned on.2. Locked Rotor Current Hot: The current level that exists at end of 1st cycle3. Time elapsed during above test to raise motor winding temperature from room temperature to around maximum allowed temperature for the UL class of motor insulation. An example would be, for a class A motor, 25ºC to 175ºC in 12.5 seconds.4. Ambient Temperature During test: Room temperature (usually 25ºC).B. Running Overload Requirements1. Load Current: With the motor running, the load on the motor is to be increased in small increments until the motor winding has completely stabilized at approximately 10ºC below the maximum allowed by the UL class of the motor. An example would be, for a class A motor, the maximum allowed is 140øC. The motor winding temperature was completely stabilized at 130ºC and the current draw at that time would be recorded.2&3. Protector Location Temperatures: These temperatures are taken at the conclusion of the above load current test while the motor is running under the above load.4. Ambient Temperature: Room temperature (usually 25ºC).C. Abnormal Conditions for Protection.1. Max/min Ambient Temperatures: temperature in the surroundings of protector.2. Max/min Line Volts: The highest and lowest voltages for which protection should be effective.3. Other environmental considerations: i.e., exposed to agricultural weather Plate DataA. HorsepowerB. VoltageC. Single or three phaseD. FLA (full load amps)E. LRA (locked rotor amps)F. Insulation class (UL/CSA) (indicate one)Protector RequirementsA. Automatic or manual resetB. Round or eared baseC. Termination typeMotor Data RequiredA. Locked rotor requirements1. Locked rotor current cold2. Locked rotor current hot3. Time required to raise motor winding to max.temperature4. Ambient temperature during testB. Running overload requirements1. Load current required to stabilize mainwinding temp. at 10ºC below maximumallowed2. Protector location temperature belowprotector surface3. Protector location temperature aboveprotector (air temp)4. Ambient temp during testC. Abnormal conditions for protection1. Max/min ambient temperatures2. Max/min line volts3. Other environmental considerationsNote: Application assistance available from Sensata.H.PVoltsPhaseAmpsAmpsABFHAmpsAmpsSecDegAmpsDegDegDegDegVolts+1 508 236 2551electrical-protection-sales@+3 174 357 8156*********************.com**************************China +86 (21)2306 1651India +91 (40)4033 9611Japan +81 (45)277 7104Korea +82 (53) 644 9685Rest of Asia +65(6478)6860。
电机保护器说明书
ARD2 Series Intelligent Motor Protective
Device (hereinafter referred to Protection), using the latest SingleChip technology, has the strong anti-interference capabilities, stable and reliable, digital, intelligent, network-based features. The protection can deal with many situations in the process of motor running such as overtime of starting, overload, phase failure, phase unbalance, underload, grounding/ leakage, the blocking, external faults and others, and with the accident record of SOE (Sequence Of Event) to facilitate maintenance personnel at the scene to find cause of the malfunction. It is suitable to coal, petrochemical, metallurgical, power, shipping and civil buildings, and other fields. The protection has long-distance communications ports of RS485, DC4 ~ 20mA analog output, is convenient to build a network with PLC, PC and so on. The remote monitoring of motor running is implemented.
安科瑞 ARD3M 智能电动机保护器使用说明书
428ARD3M智能电动机保护器使用说明书V1.2安科瑞电气股份有限公司ACREL Co.,Ltd申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
目录1、概述 (1)2、产品特点 (1)3、型号说明 (2)4、主要参数 (3)5、外形尺寸及安装 (5)6、保护功能说明 (12)7、功能设置与说明 (27)8、通讯设置与说明 (42)9、典型应用方案 (82)10、特色功能简介 (87)11、订货范例 (89)1、概述ARD3M智能电动机保护器（以下简称保护器）适用于额定电压至660V的低压电动机回路，集保护、测量、控制、通讯、运维于一体。
其完善的保护功能确保电动机安全运行，带有逻辑可编程功能，可以满足多种控制方式。
可选配不同通讯模块适应现场通讯需求。
该产品采用分体式结构，由主体、显示单元、互感器和选配的通讯模块组成，可适应各种柜体的安装。
产品执行标准：——GB14048.4-2010低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器(含电动机保护器)；——JBT10736-2007低压电动机保护器。
2、产品特点■辅助电源类型可选，AC220V电源模块支持电源范围AC85-265V/DC100-300V，AC380V 电源模块支持电源范围AC/DC100-415V。
■支持基波和全波电力参数测量（U、I、P、Q、S、PF、F、EP、EQ），电压及电流不平衡度，电压、电流正序、负序、零序分量，三相电压相角，剩余电流，电压、电流2-63次分次谐波测量，分次谐波含有率及总谐波畸变率。
■保护功能包括过载反时限、过载定时限、接地、起动超时、漏电、欠载、断相、堵转、阻塞、短路、溢出、不平衡(电流、电压)、过功率、欠功率、过压、欠压、相序、温度、tE 时间、外部故障、起动次数限制、运行时间报警、故障次数报警。
bh一k6011电机保护器说明书
bh一k6011电机保护器说明书特点:1、内装MCU(MCU)2、三只完整的电流互感器3、多种保护功能4、数字电流表功能5、脱扣（动作）原因显示人工现场复位6、电子遥控复位·自检功能7、预报警设置功能适应各种现场环境8、电机起动延时(D-TIME),脱扣延时（O-TIME)可独立连续设定。
9、失电安全自保(NO VOLT RELEASE)使用调整方法:1、把bh一k6011电机保护器接入电机控制回路,给A1、A2端子加入正确的电压，旋转前调整面板相应旋钮依次进行保护电流(CURRENT)、起动延时（D-TIME)、脱扣延时（O-TIME)、预报警值（ALERT)，每个项目都可以观察SSD 显示屏直接调整，不分调整顺序。
根据具体情设置正确的保护电流、延时时间和预报警值。
保护电流（OC）:推荐设置为电机额定电流值的110-115%起动延时(DT):电机起动时,起动电流是正常运转电流的5-7倍,该延时设定确保电机起动时,bh一k6011电机保护器不动作。
脱扣延时(OT):该延时设定指正常运转过程中,如果发生过载,延时多长时间后,bh一k6011电机保护器才开始动作。
从而确保电机正常运转过程中,遇到瞬间过载,bh一k6011电机保护器不发生动作。
预报警值（ALERT):电机正常运转时,实际电流接近保护电流值的百分数。
当超过这个设定值时,bh一k6011电机保护器驱动A.L触点,发出预报警,但不产生其它动作。
在实际工作中,灵活应用该功能非常有用的。
例如,电机全负荷运转时,您可以调整ALERT旋钮,读出发生预报警时的ALERT值,如果低于80,您的电机正在“大马拉小车”,赶快调换电机吧,会给您接省一笔可观的电费。
2、OC设定:定时限工作方式时,保护电流设置为电机额定电流值的110-115%。
反时限工作方式时,保护电流设置为电机额定电流值。
3、DT设定:起动延时设定在合适时间值，如果预先不知道电机启动需要多长时间,可以先把DT值设置较大,启动电机后,观察启动过程,在设置正确的叮时间。
电动机保护器使用说明书
电动机保护器使用说明书Installation&Operation Manual安全和注意事项危险和警告■本装置只能由专业人士进行安装和维护。
■对于因不遵守本手册的说明而引起的故障，厂家不承担任何责任。
触电、燃烧和爆炸的危险■设备只能由取得资格的工作人员才能进行安装和维护。
■对设备进行任何操作前，应隔离电压输入和切断设备的工作电源。
■要有一台可靠的电压检测设备来确认电压是否已切断。
■在将设备通电前，应该将所有的机械部件恢复原位。
■设备在使用中应该提供正确的额定电压。
■在通电前应仔细检测所有的接线是否正确。
不注意这些预防措施就有可能会引起严重损害！目录一、概述 (1)二、特点 (1)三、主要功能 (1)四、型号说明 (1)五、工作条件 (2)六、技术数据 (2)6.1.输入输出 (2)6.2.电气试验 (3)七、保护特性与设定范围 (3)7.1.启动保护 (3)7.2.三相电流不平衡（断相）保护 (3)7.3.堵转保护 (4)7.4.过流保护 (4)7.5.tE时间保护（增安型电机） (4)7.6.过压保护（控制回路电压） (5)7.7.欠压保护（控制回路电压） (5)7.8.短路保护 (5)7.9.启动中过流保护 (6)7.10.自启动功能（订货时注明） (6)八、键盘操作和显示 (6)九、外形结构及安装尺寸 (9)9.1.96*48分体式安装方式及开孔尺寸 (9)9.2.整体式安装方式及尺寸 (10)9.3.零序互感器安装方式及尺寸 (10)十、接线图 (10)10.1.接线规则 (10)10.2.端子定义图及接线图 (11)10.3.典型接线图 (11)十一、电机保护器计算机远程通讯系统 (14)十二、注意事项 (15)十三、订货须知 (15)电动机保护器一、概述电动机保护器适用于AC380V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。
除了先进的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
德力西 JD-5 系列电动机综合保护器说明书
JD Series Motor Integrated ProtectorUser Manual □Перед установкой и использованием продукции внимательно прочитайте руководство по эксплуатации и храните его в надежном месте.I. Overview1.1 Scope of ApplicationJD series motor integrated protector is suitable for AC 50/60Hz and voltage 380V and below power supply circuit to form a motor control circuit together with the switch circuit such as AC contactor. When the main circuit of motor is in the abnormal working state such as phase loss, overload or stall, it can disconnect the electrical contact of switch in time and break the three-phase power supply of motor to protect the motor reliably.Standard: GB/T14048.41.2 Model DefinitionRated control supply voltage Us:AC220V;AC380VRated current: see tableCommon type if not marked;B: With an alarmA: Setting current scale calibrationDesign No.: see TableIntegrated protector for electric motor1.3 Normal Working conditions and Installation Conditions1.3.1 Ambient environment: The altitude does not exceed 2000 meters; The ambient temperature is not higher than +40°C and not lower than -5°C; the voltage change range of the rated control power supply is 85%-110% of the rated voltage; the product is installed in a medium without serious vibration or explosion hazard, and there is no enough gas or dust to cause corrosion to the metal or damage to the insulation in the medium; installed in a place where there is no rain or snow erosion.1.3.2 Vertical or horizontal installation.II. Structural Characteristics and Working PrincipleThe integrated protector for JD series electric motor designed with small division, high protection precision, reasonable structure, complete function, and convenient operation according to the motor power characteristics. The protector has protection functions for symmetrical faults (such as overload and stall) and for asymmetric fault such as phase loss; this protector adopts current sensing technology and relay output interface, and the entire series is of the core-through type. This protector features with simple structure, reliable action, convenient operation, and low cost.III. Technical parametersTechnical parameters of JD-5, JD-5B, JD-6:ModelParameterJD-5 JD-5B JD-6Rated operating current Ie range 0.5-5A 2-20A 20-80A1-80A 1-100A63-150A 63-400A100-250A 250-500ARated insulation voltage Ui AC380VRated opearting voltage Ue AC380VRated control power voltage Us AC50/60Hz AC220V AC380VUsage category Main circuit AC-3; matched auxiliary contact (body) AC-15 Housing protection grade IP40 IP50Type and qty. of aux. circuits 1 normally-closed 1 normally-open 1 normally-closed Operating voltage and operatingcurrent under the usage categoryof auxiliary circuitAC-15 Ue” AC220V Ie: 0.47ARated limit short-circuit currentmatching SCPDRT16-00, 6ATrip grade 10AOverload proteciton characteristics The actual operating current of motor is 1.05 times rated operating current, the action protection time of protector is greater than or equals to 2h; when the actual operating current rises to 1.2 times, the action protection time of protector is less than 2h; when the acutal operating current rises to 1.5 times, the action protection time of protector is less than 2 minutes; when the actual operating current of motor is 7.2 times rated operating current, the action protection time of protector is greater than 2s, and less than or equals to 10s.Phase loss time Loss of any phase in three phases ≤ 3sContact capacity AC380V, 3A: AC220V, 5A (resistive)Electrical life: ≥10 x 104 timesMechanical life ≥10 x 104 timesInstallation method Device type (with TH35 mounting rail or screw fixed installation used)Technical parameters of JD-5A, JD-6A:ModelParameterJD-5A JD-6ARated operating current Ie range0.5A-5A 2A-20A 2A-10A8A-40A 10A-100A 20A-10020A-100A (5 and 6 breaking)100A-400A (5 and 6 making)Rated insulation voltage Ui AC380VRated opearting voltage Ue AC380VRated control power voltage Us AC50/60Hz AC220V AC380VUsage category Main circuit AC-3; matched auxiliary contact (body) AC-15 Housing protection grade IP40 IP50Type and qty. of aux. circuits 1 normally-closed 1 normally-open 1 normally-closed Operating voltage and operatingcurrent under the usagecategory of auxiliary circuitAC-15 Ue: AC220V Ie: 0.47ARated limit short-circuit currentmatching SCPDRT16-00, 6AOverload time Trip grade 1.2 times 1.5 times 7.2 times10 Tp<2h Tp≤4min 4<Tp≤10sPhase loss time Loss of any phase in three phases ≤ 6sContact capacity AC380V, 3A: AC220V, 5A (resistive)Reset Power outage reset and not less than 300s Electrical life: ≥10 x 104 timesMechanical life ≥10 x 104 timesInstallation method Device type (with TH35 mounting rail or screw fixed installation used) Note: 1. When the rated current of the motor is lower 2A for JD-5A, wind the Phase A and Phase C more turns (holes on both sides of protector) to ensure that the core-through current is not below 2A.2. When the setting current of the protector of JD-6A motor is ranged from 20A to 100A, the pins 5 and 6 of protector are disconnected; when the rated current of motor is greater than 100A, the pins 5 and 6 of protector are connected through a wire, and the setting value shown on the scale dial is 100 to 400A.JD-5A, JD-5, JD-5B Performance Difference TableModelFunctionJD-5A JD-6AJD-5JD-5B JD-6Phase loss proteciton The working power supply and three-phase current can be turned on asynchronously, suitable forstar-delta conversion, with phaseloss protection not provided for non-load at the moment of conversion.The working power supply andthree-phase current shall be turned on synchronously, not suitable for star-delta conversion, with phase loss protection provided for non-load at the moment of conversion.Setting modeCalbricated scale; static setting is performed according to the ratedcurrent of motor for accurate, intuitive and convenient operation. Setting the current can be performed only when the motor is running without calbricated scale. Overload characteristics With motor start timeout protection,and with start time adjustment. The overload inverse limit range is small, unable to adjust the trip grade.IV. Outline and Installation DimensionsJD-5. JD-5A, JD-5B Outline and Installation Dimension DrawingJD-6 Outline and Installation Dimension DrawingV. Installation and Operation InstructionsJD-5, JD-5B, and JD-6 installation and operation instructions:1. Please read the user manual carefully and connect the wire correctly according to the wiring diagram.2. Terminals 1 and 2 are the working power input terminals of the protector; JD-5 and JD-5B: 3 and 4 are normally closed contacts at the output control terminal; JD-6: 5 and 6 are the normally closed contacts at the output control terminal, and 4 and 5 is the normally open contacts at the output control terminal. For wiring method, refer to the wiring diagram; the three wires of output terminal of AC contactor pass through three white wire holes H1, H2, and H3 of the protector respectively to connect with the inlet wires of motor. (Refer to the wiring diagram).3. Turn the two adjusting knobs on the protector panel clockwise to the maximum, and turn on the power supply after confirming that the wire is connected properly. Press the Start button and run the motor (the green light is on and the phase loss yellow light is not on, and the overload red/green light is on when normal operation). When the product is running normally, turn the current adjusting knob counterclockwise until the overload indicator flickers, and then fine adjust it clockwise to the critical position where the overload lamp does not flicker; observe it for about 3 minutes. During this period, the current or motor and load are normal, and the overload indicator does not flicker, and then turn the delay button back counter clockwise to the position greater than the motor start time (longer is preferred).4. When the motor works normally, the overload light is not on, and the motor is applied with load manually, andat this time, the overload lamp will flicker, so the entire debugging process is completed.Protector ProtectorNote: AQ: Start Note: QA: StartTA: Stop TA: StopKM: AC contactor 220V KM: AC contactor 380V(JD-5(B) and BHQ-S-J have the same wiring) (JD-5(B) and BHQ-S-J have the same wiring) JD-5, JD-5B: AC220V JD-5, JD-5B: AC380VWiring diagram Wiring diagramProtectorProtectorNote: AQ: Start Note: QA: StartTA: Stop TA: StopKM: AC contactor 220V KM: AC contactor 380VJD-5A: AC220V JD-5A: AC380VWiring diagram Wiring diagramNote: AQ: Start Note: QA: StartTA: Stop TA: StopKM: AC contactor 220V KM: AC contactor 380VJD-6: AC220V JD-6: AC380VWiring diagram Wiring diagramSpecification conversion Specification conversion Note: AQ: Start Note: QA: StartTA: Stop TA: StopKM: AC contactor 220V KM: AC contactor 380VJD-6A: AC220V JD-6A: AC380VWiring diagram Wiring diagramVI. PrecautionsJD-5A:1. Correct wire according to the wiring diagram.2. Adjust the current setting potentiometer to align the pointer with the corresponding calibration scale according to the rated current marked on the nameplate of the motor.3. Start the motor, and the overload indicator is on. After startup, the overload indicator shall be off during normal operation, so the adjustment process is completed.JD-5 and JD-5B:1. When debugging the current knob, it shall be carried out when a change of the rated working voltage is less than ±5%.2. For motors with a line current of less than 6A, the three-phase power line should be wound onto the white wire hole of the protection by considering that the non-load line current of motor is smaller. Technical characteristics should be met.3. Due to the internal structure relationship, the overcurrent adjustment scale is not linear, and the actual debugging shall prevail.4. Regularly check the performance of the protector, such as phase loss test and overload test.5. It is strictly forbidden to increase the reading on the current potentiometer of the protector when the current and motor or load are not normal, otherwise the motor may be easily burnt.6A and above 3A~6A, H2 1A~3A,First wire winding Second wire winding H1, H2, H3Third wire windingJD-5 and JD-5B wire winding diagramJD-6A:1. Correct wire according to the wiring diagram.2. Adjust the current setting potentiometer to align the pointer with the corresponding calibration scale according to the rated current on the nameplate of the motor. Wind the wires three turns for 2A and below current A and C phases.3. Start the motor, and the overload indicator is on. After startup, the overload indicator shall be off during normal operation, and the adjustment process is completed.JD-6:1. When debugging the current knob, it shall be carried out when a change of the rated working voltage is less than ±5%.2. For motors with a line current of less than 63A, the three-phase power line should be wound onto the white wire hole of the protection by considering that the non-load line current of motor is smaller. Technical characteristics should be met.3. Due to the internal structure relationship, the overcurrent adjustment scale is not linear, and the actual debugging shall prevail.4. Regularly check the performance of the protector, such as phase loss test and overload test.5. It is strictly forbidden to increase the reading on the current potentiometer of the protector when the current and motor or load are not normal, otherwise the motor may be easily burnt.6. For equipment that may cause major economic losses or personal safety, make sure that the technical characteristics and performance values have sufficient margin in design, and safety measures such as doublecircuit protection should be adopted.VII. Common Faults and Solutions1.If the motor stops during normal operation, carefully check the motor for phase loss or overload; first check whether the motor temperature is very high, and this may be overload stop due to temperature rise; if there is no temperature rise, the line phase loss may occur, causing trip, and check whether the three-phase power supply works normally, whether the moving and fixed contacts of AC contactor have good contact, whether three power lines of motor are loose; if the motor still fails to start when all are in the normal state, carefully check whether the connecting screws of self-lock contacts of AC contactor and of normally-closed contacts of protector are loose, and then start and run the motor only after all faults are eliminated. Do not start the motor mandatorily if any fault is not solved to prevent accidents.2.The protector, motor and load switch (such as contactor) shall be used together, and their power supplies are connected simultaneously. If failed to connect the power supply simultaneously, the phase loss failure of protector will occur, and the motor cannot start normally.3.In case of failure of product, first disconnect the power supply, and find out the fault cause; operate the product according to the installation instruction after checking the line works normally.4.For product with poor quality, please contact the local dealer or our company.VIII. Transportation and StorageThe product is not affected by rain or snow during storage and transportation, and cannot be extruded, and should be put in well-vented place during storage; the relative humidity does not exceed 90% at (25°C± 5°C). The lower limit of temperature is -25°C and the upper limit is +55°C.IX. Unpacking and InspectionUnpack the outer paper carton and check that there is a user manual in the packing box.V. Ordering NoticeJD-5 and JD-5B products have the exactly same performance except that the JD-5B has one more failure alarm buzzer compared with the JD-5. JD-5 current is 1-80A; 0.5-5A; 2-20A; 20-80A; the JD-5A current is 2-10A; 8-40A; 20-100A;The JD-6 current is 63-400A, 63-150A, 100-250A, 200-500A; when selecting the model, note that the power of motor is consistent with that of the protector.When ordering, please specify the model and specification of the product. If you have special requirements, please contact the manufacturer.XI. Company CommitmentUnder the condition that users follow the use and storage conditions and the product are well sealed, within 24 months from the production date, our company will provide repair and replacement service free of charge for any damage or abnormal operation due to poor manufacture quality. A paid repair will be provided if the warranty period expires. For any damage due to one of the following situations, a paid repair will be given even if within the warranty period:(1)Improper operation, maintenance, or storage;(2)Modified without permission or improper repair;(3)Damage due to falling off or caused during installation after purchase;(4)Force majeure such as earthquakes, fires, lightning strikes, abnormal voltages, and secondary disasters;(5) The electrical life of the product exceeds 100,000 times; the mechanical life is more than one million times. If you have any question, please contact the dealer or our company’s customer service department.Customer service hotline:400-826-8008Certificate DELIXI ELECTRIC LTD Name: Motor Integrated ProtectorModel: JD SeriesThis product complies with the GB/T 14048.4 standard, and passes the inspection and is allowed to be shipped. Inspector: Check 01Production date: See label on inner boxDELIXI ELECTRIC LTDAddress: Delixi High-Tech Industrial Park, Liushi Town, Leqing City, Zhejiang P/C: 325604 Tel: (86-577) 6177 8888Fax: (86-577) 6177 8000Customer Service hotline: 400-826-8008The first edition of this manual was issued on August 2021.。
德伦智能电机综合保护器说明书
德伦智能电机综合保护器说明书德伦智能电机综合保护器说明书1. 产品概述：德伦智能电机综合保护器是一种用于电机保护的装置，能够监测电机运行状态，及时发现异常情况并采取相应的保护措施，以避免电机故障和损坏。
2. 产品特点：- 智能监测：通过内置的传感器和算法，能实时监测电机的电流、温度、振动等参数，准确判断电机的运行状态。
- 多重保护：根据监测到的参数，综合判断电机的运行情况，并采取相应的保护措施，如过载保护、短路保护、过热保护等，有效保护电机免受损坏。
- 自动复位：当电机出现故障时，保护器会自动切断电源，并在故障解除后自动复位，无需人工干预。
- 远程监控：支持远程监控和操作，可通过互联网实时监测电机的运行情况，及时处理异常情况。
- 可靠性高：采用优质的电子元器件和可靠的设计，具有高可靠性和稳定性，能够长时间稳定运行。
- 易于安装和使用：具有简单的安装接线方式和用户友好的操作界面，方便快捷。
3. 使用方法：- 将保护器正确接入电机所在的电路中，确保连接正常。
- 打开电源，保护器开始工作，显示屏将显示电机的各项参数。
- 通过操作界面设置相应的阈值，以便触发相应的保护措施。
- 当电机出现异常情况时，保护器会自动切断电源，并显示相应的故障信息。
- 解决故障后，保护器会自动复位，恢复正常工作。
请注意：在安装和操作保护器时，请务必按照说明书中的要求进行，以确保安全和正常运行。
4. 维护和保养：- 定期检查保护器的连接是否松动，如有松动需要重新连接。
- 清理保护器的外壳和散热孔，保持良好的散热效果。
- 如发现保护器出现故障，请及时联系专业人员进行检修或更换。
以上是德伦智能电机综合保护器的简要说明，如需更详细的信息，请参阅附带的详细说明书或联系生产厂家。
武汉锐智电气 RZ-180 系列电机保护器 说明书
RZ-180系列电机保护器使用说明书武汉锐智电气有限公司客服热线：400-883-6668 销售热线：400-880-5818一、概述RZ-180系列微机低压电动机保护器是我公司采用先进的制造工艺技术、专门的单片机和领先的软件开发理念研制而成的最新一款电动机保护器，本产品是低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置，用于380V、660V低压系统。
本产品除了先进的电动机保护、监控功能，还提供了设备运行、跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利。
二、技术参数1、触点容量：AC220V/5A AC380V/3A 电寿命≥105次2、触点特性：触点J1公共常开常闭，触点J2常开，若需特制订购生产。
3、通信接口：RS485数字串行接口。
4、工作电压：AC220V±15%、AC380V±15% 50HZ±2%其它电压规格订购生产。
5、允许误差：±5%6、分体显示：距离小于5m，标准配置60cm7、外型尺寸：96mm × 48mm × 130mm三、保护特性1、启动保护：在启动时间内，电机保护器只对过压、欠压、短路、断相及三相电流不平衡进行保护。
2、过流保护：过流保护动作时间为反时限保护，动作时间可根据用户需要自行设定。
过流序号对应的过流倍数与保护器动作时间特性见表1。
表1表中IN为整定电流值，IA为工作电流值，动作时间单位为秒。
3、过压保护：当工作电压超出设定的过压门限时，动作时间≤30秒。
4、欠压保护：当工作电压低于设定的欠压门限时，动作时间≤30秒。
3、欠流保护：当工作电流连续低于设定的欠流门限时，动作时间≤10秒。
5、短路保护：当工作电流达到整定电流的8倍以上时，动作时间≤0.2秒。
4、断相保护：当任何一相断相时，动作时间≤2.0秒。
5、堵转保护：当工作电流达到整定电流的3～8倍时，动作时间≤1.0秒。
正泰电气AMDS-E-SYSC电动机保护器使用手册说明书
第二十章 AMDS-X/E系列电动机保护器20.1、AMDS-X/E 系列电动机保护器AMDS-X/E 0 □ □1: 1常开、常闭继电器触点（AC 250V/10A（阻性负载）、DC 30V/10A）；2: 2常开、常闭继电器触点（AC 220V/5A（阻性负载）、DC 30V/5A）；0：接地、短路、缺相、堵转、电流不平衡、过载；1：接地、短路、缺相、堵转、电流不平衡、过载、零序；2：接地、短路、缺相、堵转、电流不平衡、过载、欠载；5：接地、短路、缺相、堵转、电流不平衡、过载、零序、欠载；0：无通讯接口、无4-20mA输出、无运行状态输出；5 位LED数码管显示 3相电流、零序电流、故障代码、保护参数，外接通用互器；外接通用电流互感器一次额定电流（A），可以是 100、150、200、300、400、500、600、800、1000、1200、1600 之一；电流互感器二次额定电流5A。
AMDS加H，即AMDSH，是重负载起动型保护器，AMDSH适用于风机等重负载起动，起动时间长，过载电流倍数大（大于7倍），详细技术数据请参见AMDSH-X/E0□□使用说明；AMDS-X/E 系列保护器主单元主要特点：DSP为核心，数字设定、数字显示，保护功能完备、保护性能可靠。
按键设置保护参数，5位LED数码管显示三相电流、零序电流、故障代码、保护参数。
外接通用电流互感器，主单元小体积柜内导轨安装；基本保护功能：接地、短路、缺相、堵转、电流不平衡、过载；可选保护功能：零序、欠载；适用范围：额定电压不高于1140V，频率为50Hz、60Hz的三相交流电动机；工作电压：AC 85V — 265V、DC 85V — 265V；功率消耗：小于 2W；采集精度：0.5；环境温度：- 20℃ — 50℃。
20.2、AMDS-X/E 系列电动机保护器技术数据(型号只列出了AMDS-X/E0□□中的X)电流互感器一次电流（A）100 150 200300400500600800 1000 12001600最大设定电流（A） 100 150 200300400500600800 1000 12001600最小设定电流（A） 20 30 40 60 80 100120160 200 240320电动机最大功率（KW） 45 75 110132160250315355 500 600800电动机最小功率（KW） 11 15 22 30 45 55 75 90 110 132160注：表中电动机的额定电压为380V，电动机因型号、极数的不同，相同功率的额定电流会有不同，选用电动机保护器时应以电动机工作电流值为准。
西门子-PKZ2-电机保护器使用手册说明书
°C
°C
- 25 - 70
°C
- 25 - 60
°C
- 25 - 40
as required IP00
g m mm2 mm2
mm2
AWG
30 2000
1 x (1 - 16) 2 x (1 - 6) 1 x (1.5 - 10) 2 x (1.5 - 6) 14 - 6
Nm
1.8
Nm
1
Uimp
V
AC
Lifespan, electrical 100 % AC-3
Maximum operating frequency
Max. operating frequency
Motor switching capacity AC-3 (up to 690 V) DC-5 up to 250 V
DC application Rated short-circuit breaking capacity Icn Icn (250 V DC), L/R = 15 ms Icn (125 V DC), L/R = 15 ms
Solid or stranded
Flexible with ferrule
Solid or stranded Specified tightening torque for terminal screws
Main cable Control circuit cables
Mainconductingpaths
Operating times under short-circuit conditions Minimum command time Opening delay
04/04/2013
No Branch circuit: as manual controller suitable for group installations
QM94B2 B3 电机保护器 说明书
N0QM1010813A
2-2
◇设定整定电流：先按住“整定／复位”键，用改锥调节“电流整定”钮，使电 流表指针指到所需保护值上即可，当电机运行中电流超过设定值或断相时，保护 器即按反时限特性保护动作。整定电流值根据设备实际运行情况可设定在电机额 定电流的 1.1 倍～1.2 倍之间。也可将整定电流调在电机实际工作时最大电流的 1.1 倍～1.2 倍之间。 ◇保护复位：保护器一旦保护动作，即进入临时锁定状态，保护灯闪烁，3 分钟 后自行复位(也可按一下“整定／复位”键快速复位)，如果保护器在 1 个小时内 有 3 次保护动作则保护状态被锁定保护灯长亮，只有按下“整定／复位”键才可 解除锁定。 ◇模拟过载保护试验：先检测并记下电机运行电流值，然后将整定电流调整到低 于电机运行电流时，保护器应能按反时限特性保护动作。
◆技术性能
◇仪表供电：B2 型(基本型)AC220V±20%；B3 型(相序型)AC380V±10%。
◇保护电机电流/功率范围：
3－30A/2KW－10KW
5－60A/4KW－20KW
10－120A/10KW－35KW 10－180A/20KW－70KW
◇触点电流： 5A
◇保护动作时间：1 秒－10 秒
QM94B2/B3 电机保护器使用说明书
XD
◆产品特点 ◇直接显示：由表头直接显示电机的运行电流或设定的整定电流值，直观准确。 ◇保护可靠：对电机动态或静态断相、过载、堵转和错相运行能进行可靠的保护。 ◇反时限延时：设反时限延时，与电动机运行特性相适应。 ◇自动/限次复位：一旦保护，保护器可自动延时复位。1 小时内有 3 次保护动作 即锁定。 ◇状态监测：可随时监测电机的运行电流，其值也可作为电流整定的参考依据。
感谢您使用 QM94B2/B3 系列电动机保护器！
苏雪电动机保护器sx-e02说明书
苏雪电动机保护器sx-e02说明书苏雪电动机保护器SX-E02说明书第一节产品简介1.1 产品概述：苏雪电动机保护器SX-E02是一种用于电动机保护的装置，具有过载、欠载、短路、过温等保护功能。
它能够有效保护电动机免受损坏，并保障电动机正常运行。
1.2 产品特点：1.2.1 高效保护： SX-E02采用先进的电子组件和智能控制算法，能够准确判断电流、负荷、温度等参数，提供全方位的保护。
1.2.2 灵活可调：具备可调节的过载、欠载、短路、过温保护参数，可根据实际需求进行设定。
1.2.3 稳定可靠：SX-E02采用高品质的元器件和组装工艺，具有良好的稳定性和可靠性。
1.2.4 易于安装：SX-E02小巧轻便，安装简单方便，适用于各类电机控制系统。
第二节产品参数2.1 电气参数2.1.1 输入电压：AC220V±10%，50Hz-60Hz2.1.2 功能参数：过载保护、欠载保护、短路保护、过温保护2.1.3 过载保护范围：根据实际需求可设定2.1.4 欠载保护范围：根据实际需求可设定2.1.5 短路保护时间：＜0.1s2.1.6 过温保护范围：根据实际需求可设定2.2 物理参数2.2.1 外观尺寸：100mm×80mm×40mm2.2.2 安装方式：便携式安装2.2.3 工作温度：-10℃～55℃2.2.4 防护等级：IP20第三节使用说明3.1 安装及操作3.1.1 将SX-E02保护器正确安装在电机控制系统中，确保连接稳固可靠。
3.1.2 启动电源，并按照实际需求设定过载、欠载、短路、过温保护参数。
3.1.3 检查保护器显示面板，确保所有指示灯正常亮起。
3.2 维护保养3.2.1 定期检查SX-E02保护器的正常工作状态，如发现异常及时维修或更换。
3.2.2 避免SX-E02保护器接触湿气、腐蚀性物质等场所，以免影响保护器性能。
第四节注意事项4.1 使用前请仔细阅读产品说明书。
畅合电机保护器说明书
畅合电机保护器说明书一、产品概述畅合电机保护器是一种用于保护电机的装置，采用先进的技术和设计理念，具备多种功能和特点，可广泛应用于各种电机的保护工作中。
二、产品特点1. 高精度保护：畅合电机保护器采用先进的电子元器件和算法，能够实现对电机的高精度保护。
通过对电流、电压、温度等参数的监测和分析，及时发现电机运行异常，并进行相应的保护措施，确保电机的安全运行。
2. 多功能保护：畅合电机保护器具备多种功能保护模式，可以根据实际需求进行灵活配置。
常见的保护模式包括过载保护、短路保护、欠电压保护、过电压保护、缺相保护等，能够满足不同电机的保护要求。
3. 操作简便：畅合电机保护器操作简单方便，具备用户友好的人机界面。
通过直观的显示屏和按键，用户可以轻松设置和调整保护参数，实时监测电机运行状态，并进行相应的操作。
4. 抗干扰能力强：畅合电机保护器采用先进的抗干扰技术，能够有效抵御外界干扰信号，保证保护器的正常工作。
无论是电磁干扰、电压波动还是温度变化，都不会对保护器的性能造成影响。
5. 可靠性高：畅合电机保护器采用优质的电子元器件和严格的生产工艺，具备良好的抗震、抗振能力，能够在恶劣的工作环境下稳定可靠地工作。
三、使用方法1. 安装：首先将畅合电机保护器固定在电机控制柜内，确保固定牢固。
接下来，根据电路连接图将保护器与电机进行正确的接线。
2. 参数设置：打开保护器的电源开关，进入参数设置界面。
根据实际情况，设置合适的过载保护、短路保护、欠电压保护、过电压保护等参数。
确保参数的设置符合电机的额定工作条件。
3. 运行监测：设置好参数后，保护器即可开始监测电机的运行状态。
通过显示屏可以实时查看电流、电压、温度等参数的数值，并对异常情况进行报警或保护处理。
4. 故障处理：当保护器监测到电机运行异常时，会及时发出警报信号并采取相应的保护措施。
用户需要根据警报信息，查找故障原因并进行处理，确保电机的安全运行。
四、注意事项1. 在安装和使用过程中，务必按照产品说明书进行操作，确保安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EOCR-3DD3DD与外接CT配合时的尺寸图示特点:•内装MCU（MCU）•三只完整的电流互感器•多种保护功能•数字电流表功能•脱扣（动作）原因显示•人工现场复位•电子遥控复位•自检功能•预报警设置功能•适应各种现场环境•电机起动延时（D-TIME),脱扣延时（O-TIME)可独立连续设定。
•失电安全自保（NO VOLT RELEASE）下载使用说明书:EOCR-3DD前调整面板图示：前面板DIP开关组（SW1-SW4）:开关编号功能“OFF”关“ON”开SW1安全保护失效有效SW2逆相保护不能进行电机反转保护可以进行电机反转保护SW3动作特性定时限反时限SW4报警见相关介绍保护类型：可保护项目脱扣时间过电流O-TIME缺相4秒（05：1A，60：5A以上时动作）堵转D-TIME反相0.1秒(SW2拨至RPR位置)相间不平衡8秒故障显示：功能（项目）LED显示脱扣原因脱扣延时时间简单描述过电流A相出现5.5A的电流定时限:经过OT设置的时间后。
反时限：按时间--电流特性曲线动作。
负载电流大于预先设定的保护电流值。
逆相相序改变引起电机反转0.1秒内动作SW2置“ON”位缺相B相缺相4秒内动作相不平衡A相出现最小的不平衡电流2.1A8秒[（（最大电流-最小相电流）÷最大相电流）]×100%>50%堵转C相出现最大的堵转电流9.5A经过DT设置的时间立即动作（仅用于定时限方式）负载电流大于预先设定的保护电流值的300%时。
报警输出：报警LED显示原因描述顺时针缓缓旋转报警点设置旋钮，显示窗显示“A”闪动，数字“85”，含义是：电机即时负载电流达到继电器预先设置保护电流值的85%。
报警设置值的范围是：50-100%或者关闭报警输出功能，当电机的（即时负载电流÷预先设置保护电流电流）×100>报警设置值时，显示窗显示“A”闪动，并从报警输出继电器（07，08）送出通-断信号。
当把旋转报警点设置旋钮转动至该显示时，表示报警功能失效。
报警触点A.L所在情况功能开关SW4位置“OFF”关“ON”开负载工作时闭合断开负载电流持续3秒超过预先设置报警值时间歇闭合闭合负载电流小于预先设置报警值时闭合断开继电器脱扣时间歇闭合断开特性：电流设定型号范围050.5-6A(6.5)605-60A(70)60A以上电流,需配合电流互感器使用延时设定起动延时(D-TIME)1-120秒,连续可调（定时限）0-120秒,连续可调（反时限）脱扣延时(O-TIME)0.3-25秒,连续可调（定时限）1-30秒,连续可调（反时限）工作电压22090-250V(50/60Hz)触点O.L形式2-SPST容量5A/250V(AC)静态98-97常开96-95常闭A.L形式SPST容量3A/250V静态常开延时特性定时限/反时限（由SW3选择）脱扣指示LED及SSD(Seven Segment Display)综合显示安装方式35毫米固定/道轨式使用调整方法:1、把继电器接入电机控制回路,给A1、A2端子加入正确的电压，旋转前调整面板相应旋钮依次进行保护电流(CURRENT)、起动延时（D-TIME）、脱扣延时（O-TIME）、预报警值（ALERT），每个项目都可以观察SSD显示屏直接调整，不分调整顺序。
根据具体情设置正确的保护电流、延时时•起动延时（DT）：电机起动时，起动电流是正常运转电流的5-7倍，该延时设定确保电机起动时，继电器不动作。
•脱扣延时（OT）：该延时设定指正常运转过程中，如果发生过载，延时多长时间后，继电器才开始动作。
从而确保电机正常运转过程中，遇到瞬间过载，继电器不发生动作。
•预报警值（ALERT）：电机正常运转时，实际电流接近保护电流值的百分数。
当超过这个设定值时，继电器驱动A.L触点,发出预报警,但不产生其它动作。
o在实际工作中，灵活应用该功能非常有用的。
例如，电机全负荷运转时，您可以调整ALERT旋钮，读出发生预报警时的ALERT值，如果低于80，您的电机正在“大马拉小车”，赶快调换电机吧，会给您接省一笔可观的电费。
2、OC设定：定时限工作方式时，保护电流设置为电机额定电流值的110-115%。
反时限工作方式时，保护电流设置为电机额定电流值。
3、DT设定：起动延时设定在合适时间值，如果预先不知道电机启动需要多长时间，可以先把DT 值设置较大，启动电机后，观察启动过程，在设置正确的DT时间。
4、OT设定：定时限工作方式时，脱扣延时设定在合适时间值。
反时限工作方式时，按时间--电流特性曲线设置合适的时间值。
5、按住面板上TEST轻触按键，分别检查数据设置情况，当SSD显示-TEST-时，经过很短延时，继电器开始倒O-TIME计，计时完毕，继电器动作，驱动A.L触点,发出脱扣报警信号，按一下面板上RESET复位，完成自检。
典型接线示范：订购指南:EOCR-3DD O5220品名型号05：60：工作电压：220：报价:名称型号价格（元/只）电子过电流继电器EOCR-3DD05 EOCR-3DD60EOCR-3DM/FDM特点:•内装MCU（MCU），应用（ASIC）技术•三只完整的电流互感器•多种保护功能o过电流o欠电流o缺相o相不平衡o反相o堵转o失速•便利的参数设定•数字电流表功能•电机总运行时间显示•脱扣（动作）原因显示•条形指示灯即时显示电机负荷变化情况•可选的脱扣动作时间特性•电机起动延时（D-TIME),脱扣延时（O-TIME)可独立连续设定。
•适于三相或单相电机保护•自检功能•预报警设置功能•宽的温度湿度工作环境•一个型号电流保护范围可覆盖0.1A-800A的电机电流下载产品说明书:EOCR-3DM/FDM概述：EOCR-3DM是专门设计用于电机保护，它具有多功能的优点。
除了能对电机过电流、欠电流、缺相、相不平衡、反相、堵转、失速保护外，还可以记录电机累计运行时间。
同时，它提供电机工作时间预先设定的功能，当达到这个设定时间值后，会自动送出报警信号，提醒您定期维护电机（加油、更换轴承等）及外围设备。
另外，它内置的存储器可以记录最后一次脱扣原因，重现故障，便于进行分析，及时排除故障。
EOCR-FDM 与EOCR-3DM 除外型、安装方式不同外，其余都相同。
可保护项目 脱扣时间过电流 OT-TIME 定时限/反时限:可选欠电流 UT-TIME 定时限缺相 3秒 相间不平衡 8秒反相 0.1秒 是否保护通过SW2拨动式开关选择 堵转失速 1-10秒可调/关闭负载电流超过过载保护电流180%时 抱轴0.5秒负载电流超过过载保护电流2-5倍时特性：电流设定 每一个电流类型是靠DIP 开关拨动位置确定过电流（OC ） 参见电流设定范围 欠电流 0.5-(小于)OC, 可关闭该功能精度电流 ±5% 时间±5%电流范围设定:前调整面板图示及相关介绍1、方式及调整旋钮<MODE/Adjust>通过顺时针或逆时针转动〈MODE/Adjust〉旋钮选择需要设置的项目，如上图示。
按动<SET/store>按键，即可进入项目参数设置。
这时，设置值可通过顺时针或逆时针转动〈MODE/Adjust〉旋钮进行选择，达到合适的数值后，再按动一次<SET/store>按键，则可完成该项目参数存储，重复以上动作完成各项目参数设置。
2、设置步骤：•顺时针或逆时针转动〈MODE/Adjust〉旋钮选择需要设置的项目，按动<SET/store>按键，进入项目参数设置。
•顺时针或逆时针转动〈MODE/Adjust〉旋钮选择，合适的数值。
•按动<SET/store>按键，完成该参数存储，3、脱扣显示：脱扣原因显示简要说明过电流C相电流大于10.7A,动作。
欠电流B相电流小于1.14A,动作。
堵转A相电流大于29.6A,动作。
失速负载加重引起电机转速突然下降，动作。
逆相相线反接，引起电机反转，动作。
相不平衡A相电流超过其它相电流2.78A,动作。
缺相A相缺相,动作。
B相缺相,动作。
C相缺相,动作。
4、面板显示显示数值含义介绍范围及其它过电流设置需要的过载保护电流值。
参照电机电流及实际使用情况设定启动延时除缺相情况外，设置启动延时避开电机启动过程中大电流引起继电器脱扣误动作。
OFF-200秒 OFF：取消启动延时功能过载脱扣延时设置电机运行过程中出现负载电流大于预先设定的OC（保护电流）后，经过该时间后就脱扣，可通过面板的SW3开关选择脱扣时间按定时限或反时限曲线动作。
定时限：0.2-30秒反时限：1-30秒（具体取值参照电流-时间特性曲线确定）告警百分比预告警设置，参数含义为：电机目前工作电流是OC值的百分之几。
当电机目前负载电流超过此值后，继电器可输出一报警信号。
OC值的50-100%告警输出形式信号输出方式有三种。
F：闪动。
H：长亮。
A：电机工作时常亮，停机时长灭。
见相关介绍欠电流设置所需的欠电流值OFF：此功能失效。
0.5A-低于OC设定值欠电流脱扣时间当电机工作电流低于UC时的脱扣延时时间0.5-30秒,该延时只能工作在定时限方式复位类型人工复位:通过按〈RESET〉按键一下实现遥控复位:通过切断一下继电器电源供电实现自动复位:如果此参数没有选择时就被存储,复位时间为0.2秒。
如果旋转<MODE/Adjust>旋钮,显示屏出现0.3秒-20分,可调“n”表示：分累计运转时间这是一个电机累计运转时间的累加计时器。
当电机工作电流大于0.2A时,累加计时器就开始工作。
此项目被选择时，-trh-及电机运转的累计时间将会被很快显示出来。
注：0303.3(小时)=303小时18分钟(0.3*60)最大的累计时间为99999小时，累计时间不能被清除。
工作时间设定此值与-trh-含义相同，只是它可以被设置。
设置时步长为10小时。
当电机运行时间达到该设定值时，A，B，C三相电流及设定的电机工作时间按5秒和1秒被分别显示。
此时间可以通过存储“OFF”清零OFF/0-9990小时累计工作时间它表示电机从预先设置的工作时间起已经运行了多长时间，此功能主要用来对电机进行周期性维护。
当电机运行达到此预设置的时间值后，前面板显示窗会周期显示时间。
同时，可以从报警端子送出报警信号。
堵转电流脱扣延时:0.5秒,此功能保护电机负载或电流突然增大2-10倍的OC值,设定点可调,只能按定实现方式工作。
失速脱扣延时当电机实际负载电流达到OC的180%时，继电器脱扣延时时间OFF/1-10秒，按定时限方式动作。
“OFF”表示此功能失效，外置CT变流比选择使用外挂CT时的变流比。
如：外接CT变流比若为200：5，设置此值为200脱扣原因旋转<MODE/Adjust>旋钮至此项目，按<SET/store>键一次,继续旋转<MODE/Adjust>旋钮增加其它脱扣原因显示项目自检测试此项目用于继电器设置完成后的自检，如果进入这种方式，将于3秒后处于脱扣状态，此时，OT进入倒计时，倒计时完毕，显示“E”信息表示完成测试。
