浆砌石砌筑施工工艺修订版
浆砌石施工方案改
![浆砌石施工方案改](https://img.taocdn.com/s3/m/7dd97e222379168884868762caaedd3383c4b56a.png)
目录一、编制依据及原则 (1)二、工程概况 (2)三、工程重难点分析 (3)四、施工准备 (4)五、施工流程及方法 (4)六、资源配置计划 (8)七、施工安全保证措施 (8)八、其他技术保证措施 (10)一、编制依据及原则1.1、编制依据1.2 编制原则1.2.1 认真贯彻执行国家方针、政策、标准和设计文件,严格执行基本建设程序,实现工程项目的全部功能。
1.2.2 全面履行工程合同,满足建设单位要求,有效地集中施工力量,按期交付使用。
1.2.3 以“高起点、高标准、高质量、高水平”为指导原则,科学组织,精益求精,争创全段优质工程。
1.2.4 加强安全施工管理,保证安全措施、投入到位,确保施工安全。
1.2.5 积极稳妥地推行先进的、科学的施工方法和施工工艺,大力推广应用“四新”成果,即“新技术、新工艺、新设备、新材料”,增加科技含量,采用先进的、科学的施工管理手段。
1.2.6保护环境,文明施工的原则树立环保意识,严格按国家关于环境保护的有关规定组织施工,保护好周围生态环境,做到文明施工。
二、工程概况2.1、工程概况由于现状河道淤积严重,河床较浅,河床内杂草丛生,河道现状行洪能力严重不足,遇洪水时将对周边地区居民生命财产安全产生严重威胁。
为保护河道周边居民生命财产安全,急需对九排干及九排干北支河道进行治理,提高河道防洪标准。
工程目的:本着防洪排水与改善环境相结合、满足排洪要求与维护自然生态相结合的原则进行设计,根据河道现状存在的主要问题及规划要求,通过工程治理,提高九排干的防洪排水能力,保证周边地区的防洪排水安全。
2.2、施工范围与施工内容1)施工范围:九排干治理起点为北苑东路东侧,终点入清河,全长约1538m。
九排干北支治理起点为规划歇甲西二路,终点入清河,全长约1038m。
2)河道工程:河道治理长度为2.576公里,其中九排干治理长度1538米、九排干北支治理长度1038米。
主要建设内容为:河道扩挖65430立方米、岸坡绿化29683平方米、清淤5491立方米、九排干筑堤787米、九排干北支筑堤1072米。
浆砌石砌筑施工工艺

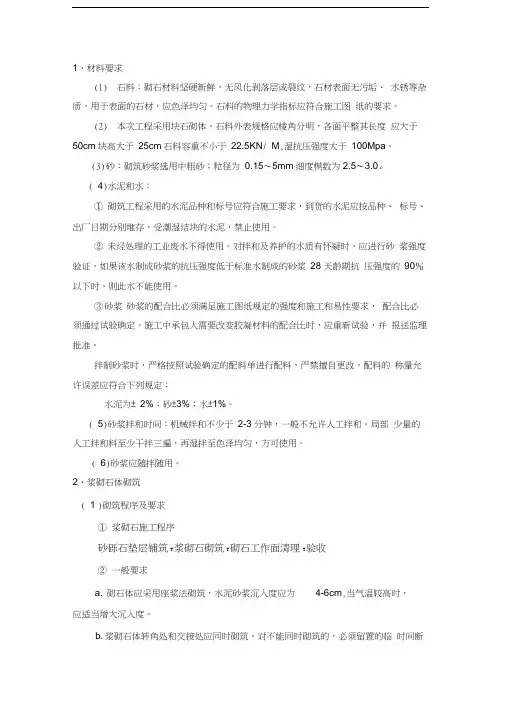

![浆砌石砌筑施工工艺](https://img.taocdn.com/s3/m/f6b27614284ac850ac02422f.png)
1、材料要求(1)石料:砌石材料坚硬新鲜,无风化剥落层或裂纹,石材表面无污垢、水锈等杂质,用于表面的石材,应色泽均匀。
石料的物理力学指标应符合施工图纸的要求。
(2)本次工程采用块石砌体,石料外表规格应棱角分明,各面平整其长度应大于50cm块高大于25cm石料容重不小于22.5KN/ M,湿抗压强度大于100Mpa。
(3)砂:砌筑砂浆选用中粗砂;粒径为0.15〜5mm细度模数为2.5〜3.0。
( 4)水泥和水:①砌筑工程采用的水泥品种和标号应符合施工要求,到货的水泥应按品种、标号、出厂日期分别堆存,受潮湿结块的水泥,禁止使用。
②未经处理的工业废水不得使用。
对拌和及养护的水质有怀疑时,应进行砂浆强度验证,如果该水制成砂浆的抗压强度低于标准水制成的砂浆28 天龄期抗压强度的90%以下时,则此水不能使用。
③砂浆砂浆的配合比必须满足施工图纸规定的强度和施工和易性要求,配合比必须通过试验确定。
施工中承包人需要改变胶凝材料的配合比时,应重新试验,并报送监理批准。
拌制砂浆时,严格按照试验确定的配料单进行配料,严禁擅自更改,配料的称量允许误差应符合下列规定:水泥为± 2%;砂±3%;水±1%。
( 5)砂浆拌和时间:机械拌和不少于2-3 分钟,一般不允许人工拌和。
局部少量的人工拌和料至少干拌三遍,再湿拌至色泽均匀,方可使用。
( 6)砂浆应随拌随用。
2、浆砌石体砌筑( 1 )砌筑程序及要求①浆砌石施工程序砂砾石垫层铺筑T浆砌石砌筑T砌石工作面清理T验收②一般要求a. 砌石体应采用座浆法砌筑,水泥砂浆沉入度应为4-6cm,当气温较高时,应适当增大沉入度。
b. 浆砌石体转角处和交接处应同时砌筑,对不能同时砌筑的,必须留置的临时间断处,砌成斜槎。
c. 在铺砌灰浆前,石料应洒水湿润,使其表面充分吸收,但不得残留积水。
砌筑时不得采用外面侧立石块、中间填心的砌筑方法。
砂浆应饱满,石块间较大的空隙应先填塞砂浆,后用碎块或片石嵌实,不得先摆碎块后填砂浆或干填碎石块的施工方法,石块间不应相互接触。
浆砌石砌筑施工工艺流程

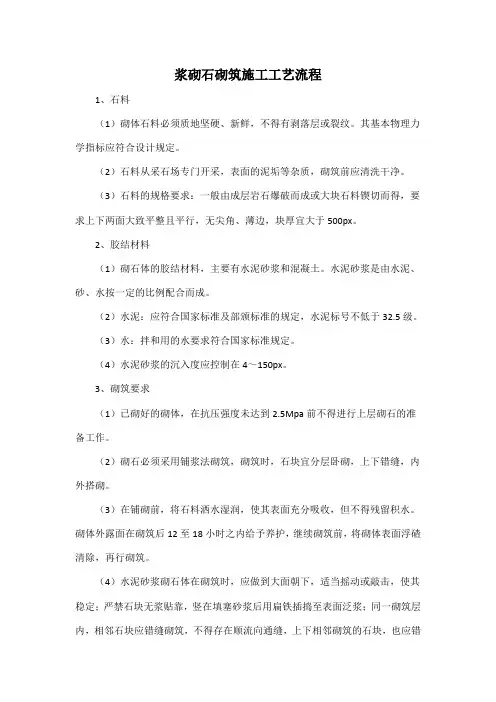

![浆砌石砌筑施工工艺流程](https://img.taocdn.com/s3/m/a1095a3049d7c1c708a1284ac850ad02de800795.png)
浆砌石砌筑施工工艺流程1、石料(1)砌体石料必须质地坚硬、新鲜,不得有剥落层或裂纹。
其基本物理力学指标应符合设计规定。
(2)石料从采石场专门开采,表面的泥垢等杂质,砌筑前应清洗干净。
(3)石料的规格要求:一般由成层岩石爆破而成或大块石料锲切而得,要求上下两面大致平整且平行,无尖角、薄边,块厚宜大于500px。
2、胶结材料(1)砌石体的胶结材料,主要有水泥砂浆和混凝土。
水泥砂浆是由水泥、砂、水按一定的比例配合而成。
(2)水泥:应符合国家标准及部颁标准的规定,水泥标号不低于32.5级。
(3)水:拌和用的水要求符合国家标准规定。
(4)水泥砂浆的沉入度应控制在4~150px。
3、砌筑要求(1)已砌好的砌体,在抗压强度未达到2.5Mpa前不得进行上层砌石的准备工作。
(2)砌石必须采用铺浆法砌筑,砌筑时,石块宜分层卧砌,上下错缝,内外搭砌。
(3)在铺砌前,将石料洒水湿润,使其表面充分吸收,但不得残留积水。
砌体外露面在砌筑后12至18小时之内给予养护,继续砌筑前,将砌体表面浮碴清除,再行砌筑。
(4)水泥砂浆砌石体在砌筑时,应做到大面朝下,适当摇动或敲击,使其稳定;严禁石块无浆贴靠,竖在填塞砂浆后用扁铁插捣至表面泛浆;同一砌筑层内,相邻石块应错缝砌筑,不得存在顺流向通缝,上下相邻砌筑的石块,也应错缝搭接,避免竖向通缝。
必要时,可每隔一定距离立置丁石。
(5)雨天施工不得使用过湿的石块,以免砂浆流淌,影响砌体的质量,并做好表面的保护工作。
如没有做好防雨棚,降雨量大于5mm时,应停止砌筑作业。
4、砌筑方法:(1)一般要求1)砂浆必须要有试验配合比,强度须满足设计要求,且应有试块试验报告,试块应在砌筑现场随机制取。
2)砌筑前,应在砌体外将石料上的泥垢冲洗干净,砌筑时保持砌石表面湿润。
3)砌筑因故停顿,砂浆已超过初凝时间,应待砂浆强度达到2.5Mpa后才可继续施工;在继续砌筑前,应将原砌体表面的浮渣清除;砌筑时应避免震动下层砌体。
浆砌片石施工工艺完整版
![浆砌片石施工工艺完整版](https://img.taocdn.com/s3/m/ab42697a4b35eefdc8d333f6.png)
浆砌片石施工工艺 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】浆砌片石(脚墙)施工工艺1、测量放样开工前,由测量班现场放样,确定位置,放样时,施工负责人和技术员必须到场。
2、基坑开挖根据断面尺寸或标高,人工配合机械开挖,如断面尺寸小,则人工开挖,如机械开挖,则底部预留10cm人工清除,避免扰动底部原状土。
基坑开挖应跳开开挖,不宜全段贯通开挖。
3、材料准备及砂浆拌合提前准备好所用的片石、砂、水泥和水,机械设备为砂浆搅拌机,严禁采用人工拌合,现场挂设配合比牌,每个砂浆搅拌机都配备台秤、簸箕和水桶,便于计量,砂浆应随拌随用。
4、砂浆试件砂浆试件制作,每班2组,或每100m3要制作2组,不足按2组取样。
5、基坑检验基坑开挖好后,对基坑进行检验,包含尺寸、基底承载力,自检合格后,报请监理工程师确认,才可进行下道工序。
6、墙体砌筑规定及要求(1)为了控制好墙身内外侧的坡度,在砌筑前,首先用松木板钉好坡度架,其坡度按各段设计图纸进行控制。
坡度架制作好后立于砌筑段的两端,并拉小线进行砌筑。
(2)砌筑顺序以分层进行为原则。
底层极为重要,它是以上各层的基石,若底层质量不符合要求,则要影响以上各层。
分层砌筑时,应先角石,后边石或面石,最后才填腹石。
(3)挡土墙较长,按图纸设计要求分段砌筑或按10~15m分一段。
分段砌筑时,分段位置应设在变形缝或伸缩缝处,各段水平砌缝应一致。
缝板安装应位置准确、牢固,缝板材料应符合设计规定。
(4)相邻挡土墙设计高差较大时应先砌筑高墙段。
挡土墙每天连续砌筑高度不宜超过。
砌筑中墙体不得移位变形。
(5)砌筑挡土墙应保证砌体宽(厚)度符合设计要求,砌筑中应经常校正挂线位置。
(6)砌石底面应卧浆铺砌,立缝填浆捣实,不得有空缝和贯通立缝。
砌筑中断时,应将砌筑好的石层空隙用砂浆填满。
再砌筑时石层表面应清扫干净,洒水湿润。
工作缝应留斜茬。
浆砌石施工规范
![浆砌石施工规范](https://img.taocdn.com/s3/m/20ab0338102de2bd97058877.png)
浆砌条石施工工艺材料1)、砌筑石料浆砌条石所用石料采用外购,石料必须选用质地坚硬、无风化剥落与裂纹得岩石,其抗水性、抗冻性、抗压强度等均须符合设计与规范要求。
砌筑面石应进行加工至符合设计与规范要求。
ﻭ2)、砌筑砂浆ﻭ砌筑砂浆应符合设计要求与设计标号、与易性,具有良好得保水性能;砂浆得配合比须经试验确定,并须征得监理工程师得同意;砂浆必须拌与均匀,其拌与时间自投料完算起,不得少于 1.5min,一次拌为应在其凝结之前使用完毕;水泥与塑化剂得配料误差不得大于2%,砂得配料误差不得大于5%,水得配料误差不得大于1%。
2ﻭ、浆砌条石砌筑浆砌条石砌体必须采用铺浆法砌筑,砂浆稠度宜为3~5cm,当气候变化时应进行适当调整。
砌筑时石块应分层卧砌,上下错缝中间填心得方法砌筑,不得有空缝、在铺筑砂浆之前,石料就洒水湿润,使其表面化充分吸收,但不得残留积水。
3。
3。
2。
3 浆砌条石施工浆砌体采用人工铺筑法砌筑,砂浆稠度为30~50mm,在浆体转角处与交接处应同时砌筑,对不能同时砌筑得面,必须留置临时间断处,并应砌成斜槎。
浆砌条石应做到:ﻭ(1)条石基础砌体得第一皮应采用丁砌层座浆砌筑。
(2)条石砌体得灰缝厚度不大于20mm。
(3)砌筑条石砌体时,条石应放置平稳,砂浆铺设厚度应略高于规定得灰缝厚度6~8mm、(4)条石砌体应上下错缝搭砌,砌体厚度等于或大于两块料石宽度时,若同皮内全部采用顺砌,则每砌两皮后,应砌一皮丁砌层;若在同皮内采用丁顺组砌,则丁砌石应交错设置,其中距应不大于2m、(5)条石砌体应采用同皮内丁相间得砌筑形式,当中间部分用毛石填筑时,丁砌条石伸入毛石部分得长度不应小于200mm。
ﻭ(6)砌筑挡墙应按监理人要求收坡或收台,并设置伸缩缝与排水孔、ﻭ(7)浆砌条石挡墙每隔10m设一变形缝,缝宽2c m,缝间用沥青杉板填塞、变形缝从挡墙基础至墙顶应垂直,两面应平整,采用沥青杉板沿墙内、顶、外三边设置。
ﻭ(8)石料强度为MU30,水泥砂浆强度为M7、5,挡墙外露面应粗打一遍并采用1:2水泥砂浆勾平缝,缝宽2cm,勾缝须待填土基本稳定后再行施工。
浆砌石砌筑施工工艺流程
![浆砌石砌筑施工工艺流程](https://img.taocdn.com/s3/m/0c066b75a31614791711cc7931b765ce05087ace.png)
浆砌石砌筑施工工艺流程浆砌石砌筑可是个很有趣的活儿呢,咱来唠唠它的施工工艺流程。
一、施工准备阶段。
在开始浆砌石砌筑之前啊,得把材料准备好。
石料那可得精挑细选,就像选美似的。
要选那些质地坚硬、没有裂缝、形状比较规整的石头。
你可不能随便拿个软趴趴或者破破烂烂的石头就往上砌呀。
还有砂呢,要干净的中砂,要是砂里全是泥巴啥的,那可不行,就像做饭不能用脏水洗菜一样。
水泥也不能马虎,得是质量合格的水泥。
这就好比是做菜的调料,调料不好,菜能好吃吗?然后就是工具啦,什么锤子、铲子之类的都得备齐。
另外,施工现场也得收拾干净,乱七八糟的场地可不利于咱们大展身手。
二、基础处理。
基础要是没处理好,就像盖房子没打好地基,那肯定不稳当。
要把基础的土挖平整,要是有软土之类的,就得把软土挖掉,换上好土或者进行加固处理。
这一步可不能偷懒,基础牢固了,上面的浆砌石才能稳稳当当的。
三、砌筑砂浆的配制。
砂浆就像是把石头黏在一起的胶水。
配制的时候,得按照一定的比例把水泥、砂和水混合起来。
这个比例可不能乱调,不然砂浆太稀了,石头粘不住,就像你用胶水的时候,胶水太稀了,东西粘不牢一样。
太稠了呢,又不好操作。
所以这个比例啊,得拿捏得死死的。
在搅拌的时候也要搅拌均匀,就像搅拌蛋糕糊一样,得让每一粒砂和水泥都充分混合。
四、石块砌筑。
终于到了砌石头的环节啦。
先在基础上铺上一层砂浆,就像给石头铺了一层软软的床。
然后把选好的石头轻轻地放在砂浆上,要注意石头的摆放方向哦。
尽量让石头的大面朝下,这样比较稳。
放好一块石头后,周围的缝隙要用砂浆填满。
要是有比较大的缝隙,可不能就那么放着不管,得用小石块塞进去,再用砂浆填实。
这就像给石头缝打补丁一样,要打得严严实实的。
而且啊,在砌筑的时候,要让石块相互交错,不能让石块的缝都在一条直线上,那样就不结实了。
就像搭积木一样,得搭得错落有致。
五、勾缝处理。
砌好石头后,石头之间的缝可不能就那么敞着。
要进行勾缝处理呢。
这就像是给浆砌石穿上了一件整齐的衣服。
浆砌石砌筑施工工艺流程
![浆砌石砌筑施工工艺流程](https://img.taocdn.com/s3/m/e4cf3f14a9956bec0975f46527d3240c8447a1dc.png)
浆砌石砌筑施工工艺流程
浆砌石施工程序:选料、清洗→基础处理→垫层→砌筑勾缝→养护。
1.选料、清洗选用石料的物理力学指标必须符合施工图纸的要求,砌石材质必须坚实新鲜,无风化剥落层或裂纹,表面无污垢、水锈等杂质,用于表面的石材,色泽均匀。
施工前将砌石清洗干净,洒水湿润,使表面充分吸水,但不得残留积水。
2.地基清理砌筑前,将地基平整清理干净,进行夯实,经验收合格后,开始砌筑。
3.铺设垫层砌筑基础的第一层石块采用砌层坐浆砌筑,水泥砂浆配合比经试验确定,铺设厚度5cm,水泥砂浆标号为M7.5,砂料细度模数为2.5~3.0。
拌制用水必须符合拌制砼用水标准。
拌制水泥砂浆,严格按试验确定的配料单进行配料,采用搅拌机拌制。
拌和时间不少于2~3min,局部少量的人工拌和料至少干拌三遍,再湿拌至色泽均匀。
水泥砂浆随拌随用,不允许一次大量拌制。
4.砌筑分层砌筑,上下错缝,内外搭砌,不许采用外面侧立石块,中间填心的砌筑方法。
砌筑砂浆必须饱和密实,石块间较大的空隙,先填塞砂浆,后用碎块和片石嵌实,石块间不得相互接触。
5.勾缝砌石砌筑24小时后进行清缝,缝宽不小于砌缝宽度,缝
深不小于缝宽的两倍,勾缝前必须将槽缝冲洗干净,不得残留灰渣和积水,并保持缝面湿润。
勾缝砂浆单独拌制。
一般采用的标号为M10。
6.养护勾缝完成和砂浆初凝后,将砌体表面残杂的砂浆刷洗干净,
用浸湿物覆盖养护。
在养护期间经常洒水,使砌体保持湿润,避免碰撞和振动,勾缝保持块石砌石的自然结缝,要求美观、匀称、块石形态突出,表面平整。
浆砌石砌筑建筑施工工艺
![浆砌石砌筑建筑施工工艺](https://img.taocdn.com/s3/m/74477cc6998fcc22bcd10d94.png)
精心整理1、材料要求(1)石料:砌石材料坚硬新鲜,无风化剥落层或裂纹,石材表面无污垢、水锈等杂质,用于表面的石材,应色泽均匀。
石料的物理力学指标应符合施工图纸的要求。
(2)本次工程采用块石砌体,石料外表规格应棱角分明,各面平整其长度应大于50cm,块高大于25cm,石料容重不小于22.5KN/M3,湿抗压强度大于100Mpa。
(3)砂:砌筑砂浆选用中粗砂;粒径为0.15~5mm,细度模数为2.5~3.0。
(4)水泥和水:别堆存,受潮湿结块的水泥,禁止使用。
该水制成砂浆的抗压强度低于标准水制成的砂浆用。
③砂浆(52-3分钟,一般不允许人工拌和。
局部少量的人工拌和料(62、浆砌石体砌筑(1)砌筑程序及要求①浆砌石施工程序砂砾石垫层铺筑→浆砌石砌筑→砌石工作面清理→验收②一般要求a.砌石体应采用座浆法砌筑,水泥砂浆沉入度应为4-6cm,当气温较高时,应适当增大沉入度。
b.浆砌石体转角处和交接处应同时砌筑,对不能同时砌筑的,必须留置的临时间断处,砌成斜槎。
c.在铺砌灰浆前,石料应洒水湿润,使其表面充分吸收,但不得残留积水。
砌筑时不得采用外面侧立石块、中间填心的砌筑方法。
砂浆应饱满,石块间较大的空隙应先填塞砂浆,后用碎块或片石嵌实,不得先摆碎块后填砂浆或干填碎石块的施工方法,石块间不应相互接触。
d.当最低气温在0-5℃时,砌筑作业应注意表面覆盖保护,当最低气温在0℃以下或最高气温越过30℃时,应停止砌筑。
无防雨棚的仓面,遇大雨应立即停止施工,妥善保护表面,雨后应先排除积水,并及时处理受雨水冲刷部位。
③浆砌石护砌a.b.砌体的灰缝厚度应为2-3cm。
c.浆砌石体结构尺寸和位置的允许偏差:超过20mm。
d.砌体外露面宜在砌筑后21天。
④砌筑要求a毛石料中部厚度不小于b每砌c,两个分层高度间的错缝≮80mm。
de平整。
砌体表面溅染的砂浆清除干净。
勾缝砂浆必须单独拌制。
清缝在块石砌筑24h后进行,缝宽不小于砌缝宽度,缝深不小于缝宽的2倍。
浆砌石砌筑建筑施工工艺.docx
![浆砌石砌筑建筑施工工艺.docx](https://img.taocdn.com/s3/m/96153490ed630b1c58eeb5be.png)
精心整理1、材料要求( 1)石料:砌石材料坚硬新鲜,无风化剥落层或裂纹,石材表面无污垢、水锈等杂质,用于表面的石材,应色泽均匀。
石料的物理力学指标应符合施工图纸的要求。
( 2)本次工程采用块石砌体,石料外表规格应棱角分明,各面平整其长度应大于50cm,块高大于 25cm,石料容重不小于322.5KN/M,湿抗压强度大于 100Mpa。
( 3)砂:砌筑砂浆选用中粗砂;粒径为0.15 ~ 5mm,细度模数为2.5 ~3.0 。
(4)水泥和水:①砌筑工程采用的水泥品种和标号应符合施工要求,到货的水泥应按品种、标号、出厂日期分别堆存,受潮湿结块的水泥,禁止使用。
②未经处理的工业废水不得使用。
对拌和及养护的水质有怀疑时,应进行砂浆强度验证,如果该水制成砂浆的抗压强度低于标准水制成的砂浆28 天龄期抗压强度的90%以下时,则此水不能使用。
③砂浆砂浆的配合比必须满足施工图纸规定的强度和施工和易性要求,配合比必须通过试验确定。
施工中承包人需要改变胶凝材料的配合比时,应重新试验,并报送监理批准。
拌制砂浆时,严格按照试验确定的配料单进行配料,严禁擅自更改,配料的称量允许误差应符合下列规定:水泥为± 2%;砂± 3%;水± 1%。
(5)砂浆拌和时间:机械拌和不少于2-3 分钟,一般不允许人工拌和。
局部少量的人工拌和料至少干拌三遍,再湿拌至色泽均匀,方可使用。
( 6)砂浆应随拌随用。
2、浆砌石体砌筑(1)砌筑程序及要求①浆砌石施工程序砂砾石垫层铺筑→浆砌石砌筑→砌石工作面清理→验收②一般要求a. 砌石体应采用座浆法砌筑,水泥砂浆沉入度应为4-6cm,当气温较高时,应适当增大沉入度。
b. 浆砌石体转角处和交接处应同时砌筑,对不能同时砌筑的,必须留置的临时间断处,砌成斜槎。
c.在铺砌灰浆前,石料应洒水湿润,使其表面充分吸收,但不得残留积水。
砌筑时不得采用外面侧立石块、中间填心的砌筑方法。
砂浆应饱满,石块间较大的空隙应先填塞砂浆,后用碎块或片石嵌实,不得先摆碎块后填砂浆或干填碎石块的施工方法,石块间不应相互接触。
浆砌石施工工艺
![浆砌石施工工艺](https://img.taocdn.com/s3/m/d56dcb7da5e9856a561260a8.png)
一、浆砌石施工工艺1、材料要求石材表面的泥垢、水锈等杂质,砌筑前应清除干净。
砌体的灰缝厚度不宜大于20mm 。
2、砌筑的工艺要求:(1)平砌筑层面大体平整,一般每砌3层找平一次;(2)稳块石大面向下,安放稳实,不垫小片石;(3)紧:石块间必须靠紧;(4)满:石缝要以砂浆填满捣实,不留空隙。
3、施工程序如下:4、砌筑方法:(1)水泥砂浆必须要有试验配合比,强度须满足设计要求,且应有试块试验报告,试块应在砌筑现场随机制取。
(2)砌筑前,应在砌体外将石料上的泥垢冲洗干净,砌筑时保持砌石表面湿润。
(3)砌筑因故停顿,砂浆已超过初凝时间,应待砂浆强度达到2.5Mpa 后才可继续施工;在继续砌筑前,应将原砌体表面的浮渣清除;砌筑时应避免震动下层砌体。
(4)勾缝砂浆标号应高于砌体砂浆;应按实有砌缝勾平缝,严禁勾假缝,凸缝;勾缝密实,黏结牢固,墙面洁净。
(5)砌石体应采用铺浆法砌筑,砂灰浆厚度应为20-50mm ,当气温变化时,应适当调整。
(6)采用浆砌法砌筑的砌石体转角处和交接处应同时砌筑,对不同时砌筑的面,必须留置临时间断处,并应砌成斜搓。
(7)砌石体尺寸和位置的允许偏差,不应超过有关的规定。
(8)砌体基础扩大部分,若做成阶梯形,上级阶梯的石块应至少压砌下级阶梯的1/2,相邻阶梯的块、毛石应相应错缝搭接。
(9)砌体应风皮卧砌,并应上下错缝、内外搭砌,不得采用外面侧立石块、中间填心的砌筑方法。
(10)砌体的灰缝厚度应为20-30mm,砂浆应饱满,石块间较大的空隙应先填塞砂浆,后用碎块或片石嵌实,不得先摆碎石块后填砂浆或干填碎石块的施工方法,石块间不应相互接触。
(11)砌体每日的砌筑高度,不应超过1.2m。
5、砌筑质量控要求;(1)对原材料严格控制,砂浆拌制按照设计配合比。
(2)浆砌石施工队由专业队进行铺砌操作,并对铺砌的每一环节设专职人员管理检查。
6、砌筑质量检测:(1)对原材料严格控制,砂浆拌制按照砌筑质量要求进行现场检查。
浆砌石关键施工技术、工艺
![浆砌石关键施工技术、工艺](https://img.taocdn.com/s3/m/37f6f46783c4bb4cf7ecd1a8.png)
1、本工程的关键部位是M7.5浆砌石工程,施工时拟采用的施工技术措施和工程质量保证措施分述如下。
(1)M7.5浆砌石工程施工技术措施浆砌石施工采用人工砌筑。
砌筑前要进行放样,砌筑砂浆用搅拌机拌制,砌筑用坐浆法进行施工,保证砂浆饱满,外观平整、平顺,并按设计图纸的要求设置伸缩缝和排水孔。
由汽车将块石料运到施工作业面附近堆放,再由人工搬运或手推车运送到施工点。
浆砌石砌筑浆主要由移动砂浆拌和站供料,水泥砂浆通过手推车或手扶拖拉机到达施工点。
浆砌块石料采用毛石料,选取质地坚硬,不易风化,无剥落层、没有裂缝的岩石,保证石料的抗水性,抗压强度等指标符合设计要求。
房内外墙体用砖选用完整、坚硬、无断裂、翘曲,使其强度符合规定。
选择石料表面干净、不染泥灰,具有一个用作砌筑的平整面。
选择砌筑用砂浆的材料(水泥、砂、水)符合规范规定。
为保证拌和均匀,砂浆用机械拌制。
其拌制和运输按规范执行,一次拌制的料在其凝结前用完。
砂浆的配合比经试验确定,其强度符合设计强度等级。
在配料过程中严格按配合比进行用量控制,水泥与塑化剂的配料误差不得大于2%,砂用量误差不大于5%,水的配量误差不大于1%。
拌和用砂和水均需经检验符合设计和规范要求。
丁砌石均匀分布,先砌角石,再砌镶面石,最后砌筑腹石。
砌块砌筑做到横平竖直。
砌缝灌浆饱满密实,无架空,灰缝厚度一般为2~3cm,较大空隙采用小石子填塞。
在铺砌砂浆前,石料先洒水湿润,使其表面充分吸收,不残留积水。
砌体基础第一层石块将大面向下。
砌体的第一层及其转角、交叉及洞穴、孔口等处,均采用较大的平整毛石。
按设计要求布设沉降缝及排水孔,做好排水孔反滤层,保证排水畅通。
建基面上砌筑时,建基面清洗干净,先铺一层同标号3cm厚砂浆,摊平后再砌石,以保证砌石与基岩的粘结。
砌石表面的勾缝保持块石砌合的自然接缝,力求美观、匀称、块石形态突出、表面平整。
砌体表面溅染的砂浆将其清除干净。
砌筑过程中注意结构尺寸和位置的检查控制,严格按图施工,保证砌体的允许偏差符合规范及设计要求。
浆砌施工新版
![浆砌施工新版](https://img.taocdn.com/s3/m/36064db2f605cc1755270722192e453611665b75.png)
施工措施及施工工艺1.施工放样排水沟工程分段施工,分段放样,根据路基中线及护坡道高程放出两侧坡角线,再根据边沟流水高程坡比及护坡道宽度,放出排水沟中线及边线,线位设好后来请监理检测,符合规定后再进行下道工序。
2.施工措施(1)护坡道碾压在放好坡脚后来按护坡道高程将护坡道及边沟位置推平,振动压路机碾压2遍,以防止护坡道沉降。
(2)沟槽开挖护坡道碾压后来,放好边沟沟底沟沿边线,并用白灰在地上画出,运用人工配合挖掘机械开挖,自卸汽车运送,开挖至距设计尺寸10~15cm时,改以人工挖掘。
人工修整至设计尺寸,不能扰动沟底及坡面原土层,不容许超挖。
开挖清理完毕后,然后请监理检查。
(3)片石砌筑沟槽检查合格后,先用木桩每10米一处钉好砌石位置,挂好横断面线及纵断面线,即可按线砌筑,砌筑工艺要严格执行技术规范及招标文献旳施工技术规定。
材料规定:○1石料选用厚度不不不不大于15cm具有一定长度和宽度旳片状石料,石料质地强韧、密实,无风化剥落、裂纹和构造缺陷,表面清洁无污染。
○2砂浆使用强制式拌和机现场拌和,材料使用中(粗)砂,且为河砂,过筛后机拌3~5min后使用。
砂浆随拌随用,保持合适稠度;在拌和3~5h使用完毕;运送过程或存贮过程中发生离析、泌水砂浆,砌筑前重新拌和;已凝结旳砂浆不得使用。
○3施工现场不堆放不合格材料,废弃旳材料及时清理出场。
沟体片石砌筑:排水沟采用挤浆法分层砌筑每分层高度10~15cm(2层卧片石)分层与分层间旳砌筑砌缝应大体找平,各工作层应互相错开,不得贯穿。
较大旳片石使用于下层且大面朝下,安砌时选用形状及尺寸较为合适旳片石,锋利突出部分敲除,竖缝较宽时,在砂浆中塞以小石块,砌缝宽度不不不大于2cm,砌筑过程中要注意选用较大、较平整旳石块为外露面和坡顶、边口,石块使用时应洒水湿润,若表面有泥土、水锈先冲洗洁净,尤其下层砌及角隅石不能偏小,砂浆要饱满,石缝以砂浆和小碎石充填,片石不能竖立使用,石料挤浆要符合规定,不能紧贴无砂浆,宽度要一致,不能有假缝,当分几段同步砌筑时,相邻高差不不不大于1.2m,各段水平砌缝一致。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
浆砌石砌筑施工工艺修
订版
IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】
1、材料要求
(1)石料:砌石材料坚硬新鲜,无风化剥落层或裂纹,石材表面无污垢、水锈等杂质,用于表面的石材,应色泽均匀。
石料的物理力学指标应符合施工图纸的要求。
(2)本次工程采用块石砌体,石料外表规格应棱角分明,各面平整其长度应大于
50cm,块高大于25cm,石料容重不小于22.5KN/M3,湿抗压强度大于100Mpa。
(3)砂:砌筑砂浆选用中粗砂;粒径为0.15~5mm,细度模数为2.5~3.0。
(4)水泥和水:
①砌筑工程采用的水泥品种和标号应符合施工要求,到货的水泥应按品种、标号、出厂日期分别堆存,受潮湿结块的水泥,禁止使用。
②未经处理的工业废水不得使用。
对拌和及养护的水质有怀疑时,应进行砂浆强度验证,如果该水制成砂浆的抗压强度低于标准水制成的砂浆28天龄期抗压强度的90%以下时,则此水不能使用。
③砂浆
砂浆的配合比必须满足施工图纸规定的强度和施工和易性要求,配合比必须通过试验确定。
施工中承包人需要改变胶凝材料的配合比时,应重新试验,并报送监理批准。
拌制砂浆时,严格按照试验确定的配料单进行配料,严禁擅自更改,配料的称量允许误差应符合下列规定:
水泥为±2%;砂±3%;水±1%。
(5)砂浆拌和时间:机械拌和不少于2-3分钟,一般不允许人工拌和。
局部少量的人工拌和料至少干拌三遍,再湿拌至色泽均匀,方可使用。
(6)砂浆应随拌随用。
2、浆砌石体砌筑
(1)砌筑程序及要求
①浆砌石施工程序
砂砾石垫层铺筑→浆砌石砌筑→砌石工作面清理→验收
②一般要求
a.砌石体应采用座浆法砌筑,水泥砂浆沉入度应为4-6cm,当气温较高时,应适当增大沉入度。
b.浆砌石体转角处和交接处应同时砌筑,对不能同时砌筑的,必须留置的临时间断处,砌成斜槎。
c.在铺砌灰浆前,石料应洒水湿润,使其表面充分吸收,但不得残留积水。
砌筑时不得采用外面侧立石块、中间填心的砌筑方法。
砂浆应饱满,石块间较大的空隙应先填塞砂浆,后用碎块或片石嵌实,不得先摆碎块后填砂浆或干填碎石块的施工方法,石块间不应相互接触。
d.当最低气温在0-5℃时,砌筑作业应注意表面覆盖保护,当最低气温在0℃以下或最高气温越过30℃时,应停止砌筑。
无防雨棚的仓面,遇大雨应立即停止施工,妥善保护表面,雨后应先排除积水,并及时处理受雨水冲刷部位。
③浆砌石护砌
a.浆砌护底、护坡应按施工图要求铺设垫层。
b.砌体的灰缝厚度应为2-3cm。
c.浆砌石体结构尺寸和位置的允许偏差:顶面标高不得超过10mm,2m长度上表面平整度不得超过20mm。
d.砌体外露面宜在砌筑后12-18h之内及时养护,经常保护外露面的湿润。
养护时间为21天。
④砌筑要求
a毛石料中部厚度不小于200mm;
b每砌3~4皮为一个分层高度,每个分层高度应找平一次;
c外露面的灰缝厚度≯40mm,两个分层高度间的错缝≮80mm。
d砌筑挡土墙应按监理人要求收坡或收台,伸缩缝间应铺贴二毡三油。
e浆砌块石的表面勾平缝,保持块石砌合的自然接缝,力求美观、匀称、块石形态突出,表面平整。
砌体表面溅染的砂浆清除干净。
勾缝砂浆必须单独拌制。
清缝在块石砌筑24h后进行,缝宽不小于砌缝宽度,缝深不小于缝宽的2倍。
勾缝前必须将槽缝冲洗干净,不得残留积水和灰渣,并保持缝面湿润。
(2)浆砌石砌筑
根据设计放出样,搭设样架,层层挂线砌筑。
在处理好的基础上铺一层3~5cm后的稠砂浆,砌筑前将干净的石块洒水湿润,以便与砂浆结合。
砌筑按以下程序进行:角石→面石→腹石。
角石用以确定建筑物的位置和形状,在选石与砌筑时须加倍注意,要选择比较方正的大块石,先行试放,必要时须稍加修凿,然后铺浆安砌。
角石的位置必须准确,角石安砌好后,就可把样线移挂在角石上。
面石可选择长短不等的石块,以便与腹石交错衔接。
面石的外露面应比较平整,厚度略同角石。
砌筑面也要先行试放和修凿,然后铺好砂浆,将石翻回座砌,并使灰浆挤紧。
腹石可用较小的石块分层砌筑,填砌前先铺座灰,放填第一层腹石时,须大面向下放稳,尽量使
石块间的缝隙较小,再用灰浆填满空隙的1/3~1/2,并放入合适的石块,用锤轻轻敲击,使石块挤入灰缝中。
每砌三层左右可找平一次。
各段交错处应留台阶,以便相互结合,以保证建筑物的整体性。
在砌石工作中断时,应在中断前对砌石层间的空隙用灰浆或小石子混凝土填满捣实,但表面不抹灰浆,并用覆盖物予以遮盖。
续砌时应将表面清扫干净并洒水湿润。
砌石完成24h后,在砂浆凝固前,先将缝内深度不大于2cm的砂浆刮去,用水将缝内冲洗干净后,再用标号较高而且较稠的砂浆进行勾缝。
(3)现场砌筑控制
浆砌石砌筑要严格按照工程施工技术规范以及设计要求进行,同时,现场施工还应做到“平整、稳定、密实、错缝”。
平整:砌筑时要带线施工,保证砌筑面平整并符合设计要求。
同时,浆砌石挡土墙每砌筑3~4皮需找平一次,要求大面基本平整;
稳定:座浆砌筑时要大面朝下,以保证块石的稳定,砌筑成型的块石不能有松动现象;
密实:块石与块石之间要留2~3cm的缝隙,中间用砂浆连接,砂浆填缝时要用工具捣实(有浆溢出),以保证结构物的强度;
错缝:浆砌石施工过程中要求缝隙错开,不能形成纵向和横向的通缝。
(4)浆砌石勾缝防渗
①一般采用平缝。
采用水泥砂浆勾缝作为防渗体时,防渗用的勾缝砂浆应采用细砂和较小的水灰比,水灰比控制在1:1至1:2之间。
②防渗用砂浆应采用32.5级以上的普通硅酸盐水泥。
③清缝应在料石砌筑24h后进行,缝宽不小于砌缝宽度,缝深不小于缝宽的2倍,勾缝前必须将槽缝冲洗干净,不得残留灰渣和积水,并保持缝面湿润。
④勾缝砂浆必须单独拌制,严禁与砌体砂浆混用。
⑤当勾缝完成和砂浆初凝后,砌体表面应刷洗干净,至少用浸湿物覆盖保持21d,在养护期间应经常洒水,使砌体保持湿润,避免碰撞和振动。
(5)浆砌石养护
砌体外露面在砌筑后12-18h之内及时养护,经常保持外露面的湿润,养护期为
14d,当最低气温在0-5℃时,砌筑作业注意表面保护;当最低气温在0℃以下或最高气温超过30℃时,停止砌筑。
无防雨棚的仓面,若遇大雨,应立即停止施工,妥善保护表面,雨后先排除积水,并及时处理受雨水冲刷部位。
项目部计划采用草栅子或土工布覆盖砌体表面,并保持砌体表面湿润。
1)施工方法
安排专职人员负责指导和监督砌石施工。
按设计要求采用一层与一层错缝锁结的方式铺砌。
料石修整安排有经验的高级工仔细修整,标准须高于设计要求。
砌筑时由下向上逐层施工,认真挂线,错缝竖砌,紧靠密实,塞填稳固,大块封边,表面平整,边缘应选用较整齐的石块砌筑平整,注意美观。
2)技术控制要点
(1)块石材质应坚实新鲜,无风化剥落层或裂纹,表面无污垢、黄皮等,石料表面应色泽均匀,几何尺寸及物理力学指标符合设计要求。
(2)砌缝宽度不得大于20MM,砌缝顺直美观。
