基于GP21+EFM32的超低功耗超声波热量表电路模块设计
一种节省电量的超声波热量表的设计与实现

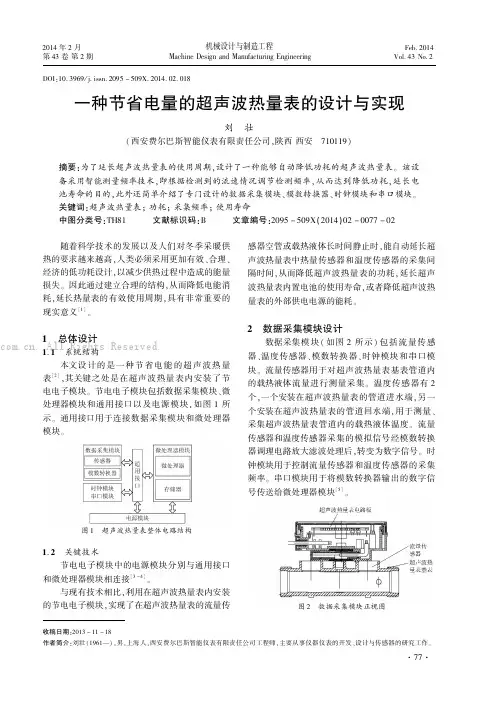

DOI:10.3969/j.issn.2095-509X.2014.02.018一种节省电量的超声波热量表的设计与实现刘 壮(西安费尔巴斯智能仪表有限责任公司,陕西西安 710119)摘要:为了延长超声波热量表的使用周期,设计了一种能够自动降低功耗的超声波热量表。
该设备采用智能测量频率技术,即根据检测到的流速情况调节检测频率,从而达到降低功耗,延长电池寿命的目的,此外还简单介绍了专门设计的数据采集模块、模数转换器、时钟模块和串口模块。
关键词:超声波热量表;功耗;采集频率;使用寿命中图分类号:TH81 文献标识码:B 文章编号:2095-509X (2014)02-0077-02 随着科学技术的发展以及人们对冬季采暖供热的要求越来越高,人类必须采用更加有效、合理、经济的低功耗设计,以减少供热过程中造成的能量损失。
因此通过建立合理的结构,从而降低电能消耗,延长热量表的有效使用周期,具有非常重要的现实意义[1]。
1 总体设计1.1 系统结构本文设计的是一种节省电能的超声波热量表[2],其关键之处是在超声波热量表内安装了节电电子模块。
节电电子模块包括数据采集模块、微处理器模块和通用接口以及电源模块,如图1所示。
通用接口用于连接数据采集模块和微处理器模块。
图1 超声波热量表整体电路结构1.2 关键技术节电电子模块中的电源模块分别与通用接口和微处理器模块相连接[3-4]。
与现有技术相比,利用在超声波热量表内安装的节电电子模块,实现了在超声波热量表的流量传感器空管或载热液体长时间静止时,能自动延长超声波热量表中热量传感器和温度传感器的采集间隔时间,从而降低超声波热量表的功耗,延长超声波热量表内置电池的使用寿命,或者降低超声波热量表的外部供电电源的能耗。
2 数据采集模块设计数据采集模块(如图2所示)包括流量传感器、温度传感器、模数转换器、时钟模块和串口模块。
流量传感器用于对超声波热量表基表管道内的载热液体流量进行测量采集。
GP21+EFM32低功耗热量表电路。

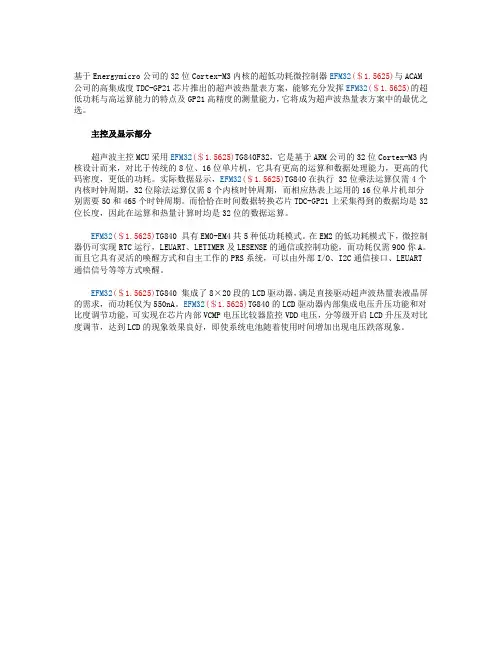

基于Energymicro公司的32位Cortex-M3内核的超低功耗微控制器EFM32(＄1.5625)与ACAM 公司的高集成度TDC-GP21芯片推出的超声波热量表方案，能够充分发挥EFM32(＄1.5625)的超低功耗与高运算能力的特点及GP21高精度的测量能力，它将成为超声波热量表方案中的最优之选。
主控及显示部分超声波主控MCU采用EFM32(＄1.5625)TG840F32，它是基于ARM公司的32位Cortex-M3内核设计而来，对比于传统的8位、16位单片机，它具有更高的运算和数据处理能力，更高的代码密度，更低的功耗。
实际数据显示，EFM32(＄1.5625)TG840在执行 32位乘法运算仅需4个内核时钟周期，32位除法运算仅需8个内核时钟周期，而相应热表上运用的16位单片机却分别需要50和465个时钟周期。
而恰恰在时间数据转换芯片TDC-GP21上采集得到的数据均是32位长度，因此在运算和热量计算时均是32位的数据运算。
EFM32(＄1.5625)TG840 具有EM0-EM4共5种低功耗模式。
在EM2的低功耗模式下，微控制器仍可实现RTC运行，LEUART、LETIMER及LESENSE的通信或控制功能，而功耗仅需900你A。
而且它具有灵活的唤醒方式和自主工作的PRS系统，可以由外部I/O、I2C通信接口、LEUART 通信信号等等方式唤醒。
EFM32(＄1.5625)TG840 集成了8×20段的LCD驱动器，满足直接驱动超声波热量表液晶屏的需求，而功耗仅为550nA。
EFM32(＄1.5625)TG840的LCD驱动器内部集成电压升压功能和对比度调节功能，可实现在芯片内部VCMP电压比较器监控VDD电压，分等级开启LCD升压及对比度调节，达到LCD的现象效果良好，即使系统电池随着使用时间增加出现电压跌落现象。
图2 主控MCU及显示电路EFM32(＄1.5625)TG840的I/O可以设置为低功耗模式唤醒及GPIO中断模式，因此外部操作按钮可以在低功耗条件下实现交互控制动作。
一款基于TDC-GP21的低功耗热量表设计与实现

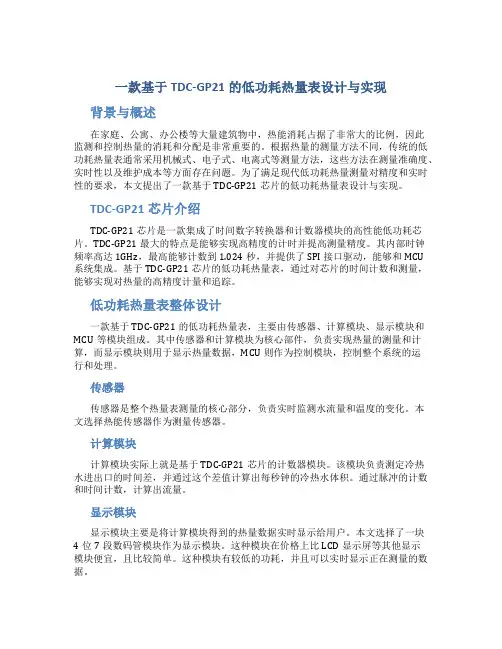

一款基于TDC-GP21的低功耗热量表设计与实现作者：陈晔王立辉来源：《机电信息》 2015年第24期陈晔王立辉（海南大学，海南儋州571700）摘要：介绍了一款基于高精度时间测量芯片TDC�GP21的超声波式热量表的具体设计。
热量表中热水流量采用超声波时差法原理进行测量，超声波换能器采用V型安装方式。
利用低功耗MSP430单片机的休眠模式等方法，大幅降低了测量系统的功耗。
关键词：TDC�GP21；超声波；热量表；流量；温度0引言供热取暖逐步采用分户计量模式，需要安装热量的检测仪表。
本文针对小口径流量测量，选择采用超声波时差法原理。
1测量原理热量表的三大构件是：流量传感器、温度传感器和热量计算器。
工作原理：流量传感器负责检测出当载热流体流经热交换系统时的流量；配对的两支温度探头测量出进水和回水管道的温度；热量计算器计算出系统释放的热量。
1.1热量计量2硬件设计2.1TDC�GP21芯片流量检测采用德国ACAM公司的时间数字转换芯片TDC�GP21来完成［5］，原理是逻辑门电路延迟信号的传输。
集成电路工艺精确地决定非门的传输时间，求出传输通过非门的个数，进而得出时间间隔。
TDC�GP21芯片内部集成了一个以PICOSTRAIN为基础的测温单元，测量原理是基于电容充放电法，每次测量电流都很小，大大降低了功耗。
2.2MSP430F449基于低功耗的考虑，选择MSP430F449超低功耗单片机作为主控芯片，其带有FLASH存储器［6］。
2.3外围电路（1）超声波换能器。
采用以PPS材料作为外壳的压电超声波换能器［7］。
PPS外壳超声波换能器参数如下：中心频率——1MHz；带宽——39.5%；灵敏度——21dB；Qm——4.9；余震——7.68μs；外壳材质——PPS；导线末端处理——镀锡；导线外被材质——PVC；导线屏蔽层——Y。
（2）超声波换能器安装方式。
采用V型安装方式，此方式传播量程较长，信号散射损失小，精度高。
超声波热量表的设计开题报告
毕业论文开题报告（理工类）三、设计方案及其可行性分析和预期目标：设计方案：系统的结构框图小图所示智能热量表硬件框图该系统主要由CPU、流量计、A/D转换器、温度传感器、LED显示器、电源控制、EEPROM 存储器和时钟电路等部分组成。
其中CPU是系统的核心，用于完成所有的控制和计算功能。
温度传感器和A/D转换器组成温度采集电路，可采集采暖回路进水和出水的温度。
流量计用来测量流过取暖设备的热水体积，每流过一定体积的水干簧管就闭合一次，同时向CPU 申请一次中断，CPU用该信号累计流过取暖设备的热水体积来进行热能计算。
在需要是通过LED来显示水温、消耗的热能和系统信息，EEPROM存储器用来存储这些信息。
时钟电路用于为整个系统提供系统时间，用键盘实现各种操作，如查看水温、消耗的热能和系统信息。
电源控制使系统在不需要显示和温度测量时切断部分电源，以降低系统功耗。
系统设置是每次加电时设置日期、时间等。
另外在系统出现故障时，也可以向CPU申请中断，以使CPU将当时的时间、热能值、故障信息等写入EEPROM以被查询。
预期目标：1、可以测量取暖设备提供的热量并显示。
2、可以将系统时间、故障信息、热能值等系统信息存储起来以备查询。
3、可以用键盘进行信息查询及设置。
4、系统不需显示和温度测量时切断相应部分电路以减少功耗。
四、所需要的仪器设备、材料：[1] 房小翠,王金凤.单片机实用系统设计技术[M]，北京:国防工业出版社，1999[2] 贾书圣.模拟电子线路[M]，北京:北京理工大学出版社，1996[3] 李华.MCS-51系列单片机实用接口技术[M].北京:北京航空航天大学出版社[4] 胡汉才.单片机原理及接口技术[M]，北京:清华大学出版社，1996[5] 刘大茂.智能仪器(单片机应用系统设计)[M].北京:机械工业出版社，1997[5] 单片机原理及应用技术，魏立峰、王宝兴，北京大学出版社，2006。
基于TDC-GP21的完美超声波热量表设计
基于TDC-GP21的完美超声波热量表设计引言我国北方的供热改革自2009 年迈出了第一步以来，现在已经真正走上了正轨，预计在未来的几年当中，北方各地也将会加快对于供热计量方面的改革力度，按热量计价收费将会成为今后北方供热供暖方面的一个重点工作。
超声波热量表由于其测量方式无接触部件，低压降和低能量消耗而且测量高精度，正在逐渐取代机械式的热量表，成为北方供热供暖热计量方案的首选。
德国acam 公司的第一代产品TDC-GP2，已经得到市场的充分认可，因为其集成度高，测量性能好功耗低的优势。
而今，acam 公司进一步推出了针对超声波热量表的高集成度TDC-GP21，在性能质量，功耗及其他各个方面将全面超越TDC-GP2，将会取代第一代而成为超声波热量表的首选。
1 TDC-GP21 的简介在2010 年的11 月底，德国acam 公司在原有的基础上，又专门针对超声波热量表的一些特性，进行了更深入的研究和改进，最终推出了新一代针对超声波热量表所设计的的芯片TDC-GP21。
这颗芯片采用QFN32 管脚的封装形式，除了具备了TDC-GP2 的功能以外，还额外集成了超声波热量表所需要的信号处理模拟部分，比如模拟开关开关开关是最常见的电子元件，功能就是电路的接通和断开。
接通则电流可以通过，反之电流无法通过。
在各种电子设备、家用电器中都可以见到开关。
以及低噪声斩波稳定（自动进行温度电压校正）模拟信号比较器比较器比较器是一种得到广泛使用的电路元件。
实际上也是增益非常高的运算放大器，可以放大输入端很小的差分信号，并驱动输出端切换到两个输出状态中的一个。
以至于无法稳定在中间放大区，再不跳到低电平，再不跳到高电平。
[全文]。
