单工无线呼叫系统(样板论文)
单工无线呼叫系统

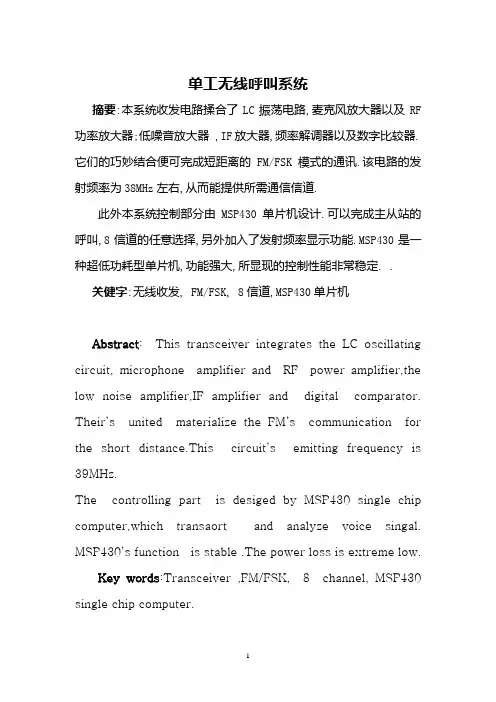

单工无线呼叫系统摘要:本系统收发电路揉合了LC振荡电路,麦克风放大器以及RF 功率放大器;低噪音放大器 ,IF放大器,频率解调器以及数字比较器.它们的巧妙结合便可完成短距离的FM/FSK模式的通讯.该电路的发射频率为38MHz左右,从而能提供所需通信信道.此外本系统控制部分由MSP430单片机设计.可以完成主从站的呼叫,8信道的任意选择,另外加入了发射频率显示功能.MSP430是一种超低功耗型单片机,功能强大,所显现的控制性能非常稳定. .关健字:无线收发, FM/FSK, 8信道,MSP430单片机Abstract: This transceiver integrates the LC oscillating circuit, microphone amplifier and RF power amplifier,the low noise amplifier,IF amplifier and digital comparator. Their’s united materialize the FM’s communication for the short distance.This circuit’s emitting frequency is 39MHz.The controlling part is desiged by MSP430 single chip computer,which transaort and analyze voice singal. MSP430’s function is stable .The power loss is extreme low.Key words:Transceiver ,FM/FSK, 8 channel, MSP430 single chip computer.目录一.方案选择:1.收发电路的选择2.控制方式的选择二.方案论证1.总体框图2.收发模块三.电路设计与参数确定1.收发部分2.控制部分3.衰减器四.调试测量1.基本要求2.扩展要求五.思考总结附录:1.参考文献2.MSP430单片机控制部分汇编程序代码一.方案选择:1.收发电路的选择方案一.采用无线收发芯片.选择芯片所考虑的主要指标有发射功率,接收灵敏度,收发芯片所需外围元件的数量,芯片的成本,以及数据传输是否需要进行曼彻斯特编码.目前常用的收发芯片有NRF401系列,CRF19T,CRF26R系列.均采用FSK调制.<1>.用NRF401系列高速单片无线收发芯片.采用了低发射功率和高接收灵敏度的设计,可进行低功率无线数传,但是该芯片的外围设备也较多;传输语音信号时要进行数据压缩,从而使得系统的时序变得较为复杂,调试等过程有难度.<2>.用CRF系列接收芯片.该芯片发射频率在27MHz,较难提高到题目要求.具有的标准化接口可直接嵌入各种设备.但是该芯片价格比较贵,用于短距离无线传输也不是很合理.方案二:经典LC收发电路.设计要求发射频率在30-40MHz,故系统所受干扰一般很小,完全可以不进行FSK调制.因此可以用LC电路来发射接收信号.此外该收发电路一般结构灵巧,易于调试.而且电路设计方案成熟,完全能够实现此种短距离的无线呼叫.对两种方案进行比较,用简单的射频电路明显有诸多优势,故采用之.2.控制方式的选择本设计主要用于短距离无线呼叫,而且语音及数字信号都能够传输,数字信号要求能够显示.所以系统对控制系统要求比较高.方案一.采用FPGA进行控制. 由于要用到液晶显示等许多外围设备,用FPGA不易实现.方案二.用单片机进行控制:由于该题的控制部分主要用于控制语音信号的传输,因此其稳定性,安全性必须得到保证.单片机的选择尤为重要.德州仪器公司的MSP430 型单片机是一种超低功耗微处理器，通过16位RISC系统，16位CPU集成寄存器和常量发生器来获得最大代码效率。
单工无线呼叫系统 刘利子
单工无线呼叫系统方阁谭潇雄刘利子摘要：本系统基于FSK和FM调制解调原理，以89C51单片机和FPGA（EP1C6Q240C8）构成的最小系统及超低功耗单片机MSP430F449为控制核心，设计制作了一个单工无线呼叫系统，实现了一个主站到八个从站的单工语音及短信数据传输业务。
主站发射部分对短信数据进行串行编码后，先经过数字FSK调制，再与A/D采样得到的语音信号量化值叠加后进行FM调制，通过控制AD9851来完成，从而实现语音和短信的同时传输，其载波频率为30MHz。
从站接收部分以超大规模AM/FM 立体声收音集成芯片CXA1691组成的FM解调电路解调，再经过窄带滤波器分离出语音信号和短信数据。
系统发射功率≤20mW时，语音传输距离为40米，短信传输距离不小于15米。
系统功能齐全，功耗低，操作简单，界面友好。
关键词：AT89C51；MSP430F449；二进制频率调制；频率调制；异步串口通信一、方案论证与选择1、题目任务要求与相关指标分析设计任务要求制作一个主站至从站的单工语音及英文短信传输系统，当发射峰值功率不大于20mW时，主、从站室内通信距离不小于5米，并尽可能的加大通信距离，另外，当传送信号为300-3400Hz正弦信号时，接收端波形无明显失真，使得本题的难点在于发射效率和接收灵敏度的提高，及系统输出信号失真度的减小。
此外，本系统既有中频信号，又有高频信号；既有模拟信号，又有数字信号，它们相互交调会形成频谱很窄的内部干扰信号，不仅影响音频信号的传输质量，还会影响主站的呼叫和英文短信的传输质量，因此抗干扰措施必须做好，以保证音频信号的高质量传输和短信的无误传送。
2、方案论证与比较（1）载波产生方式的比较与选择方案一：采用晶体振荡器产生基准频率，再用选频网络与放大器选出它的谐波实现倍频，具体方框图如图1.1所示。
该方案产生的载波信号稳定度高，但满足要求的晶体谐振器难以获得，选频网络调节复杂。
单工无线呼叫系统
单工无线呼叫系统摘要本设计主要实现建立一个主站进行单工语音信号的发射和从站对主站语音信号的接收。
主站部分主要通过PT2262编码由发射芯片MC2833将语音信号传送到从站。
从站部分通过芯片由MC3362进行语音接收并通过PT2272解码。
通过该设计同时能实现主站对8个从站进行单呼和群呼功能，并通过LED进行显示。
ABSTRACTThe system that designs the main realization to build up a lord station to carry on the single work speech signal and stand to the lord from the station the speech signal receive. Shoot the part to mainly pass to shoot the chip MC2833 to deliver the speech signal through a coding of PT2262 from the station. Receive the part pass the chip to be carry on speech's receive by the MC3362 and pass the decoding of PT2272.Pass should design to can carry out the lord at the same time the station to 8 receive the single work call sign to deliver the signal from the station of function ，and display by LED.一、方案设计与比较：1、 调频和调幅的选择：方案一：采用调幅的发射接收机。
调幅发射接收机具有结构简单、外接芯片 少等优点。
单工无线呼叫系统的设计和研制
合肥学院毕业设计(论文)任务书课题名称单工无线呼叫系统的设计和研制学生姓名王敏系别专业班级课题类型工程设计类指导教师研究方向高频、通信电路课题来源科研研究项目名称编号课题意义、基本要求、重点需要研究的问题课题意义：单工无线呼叫系统，是实现主站至从站间的单工语言及数据传输业务。
即主站只管发射信息，从站只管接收信息，单向传输，不需要返回。
主站传送信息，多个从站接收信息，可做一个接收机，但具有单呼和群呼功能。
基本要求：本课题的技术指标：（1）设计一个主站，传送一路语言信号，其发射频率在30~40MHz之间自行选择，其发射峰值功率不大于20mW（50Ω假负载上测定）信号带宽及调制方式自定，（2）设计一个从站，其接收频率与主站相对应，从站必须采用电池组供电，用耳机收听语音信号，（3）主、从站室内通信距离不小于5m，（4）主、从站收发天线采拉杆天线或导线，长度≤1m需要研究的问题：（1）要求学生应用所学的电路理论知识，设计出总体方案，（2）进行理论设计和可行性方案论证，（3）完成电路研制。
电路实现。
计划与进度要求论文题目下发——寒假期间阅读参考文献、查阅相关资料。
1 — 4 周实习并准备开题报告,了解单工无线呼叫系统红的工作原理。
5 —6 周学习并深入理解单工无线呼叫系统的相关知识，理解发射、接收系统工作基理，分解各单元电路的技术指标，进行初步的方案论证，完成论文的开题。
7 — 8 周根据设计指标进行总体方案设计，分别对发射、接收系统电路进行理论设计，9 — 10 周对设计方案中相关电路进行仿真11— 12周对软件设计中产生的问题进行分析比较,修正理论设计,并进行部分硬件电路的搭建工作。
13— 14周完成该系统设计并进行相关电路调试,完成电路试验。
撰写论文15— 16周整理论文，准备答辩。
主要参考文献及资料收集准备高吉祥《高频电子线路设计》[M].北京:电子工业出版社2007.5王松武《电子创新设计与实践》[M]. 北京：国防工业出版社2005.1李华《MCS-51系列单片机实用接口技术》[M].北京：北京航空航天大学出版社胡汉才《单片机原理与接口技术[M].》北京：清华大学出版社2004康华光《电子技术基础》[M]. 武汉：华中理工大学出版社2003杨翠娥《高频电子线路实验与课程设计》[M].哈尔滨：哈尔滨工程大学出版社2003.起止日期2011年12月至2012年6月备注选择该题的学生要求对通信系统有所掌握，且对电路设计有一定兴趣的通信工程专业本科学生；电路实现、程序仿真系统主要要求学生所必须掌握的专业知识和课题成果形式（成果形式说明：如电路实现、程序仿真系统、学术论文或创新等）课题类型：工程设计类，实验研究类，计算机软件设计类，电路设计类，其它类课题来源：科研，教研，预研，生产实践，其它类系主任教研室主任指导教师顾涓涓年月日年月日2011年10月日。
单工无线呼叫系统报告参考模板

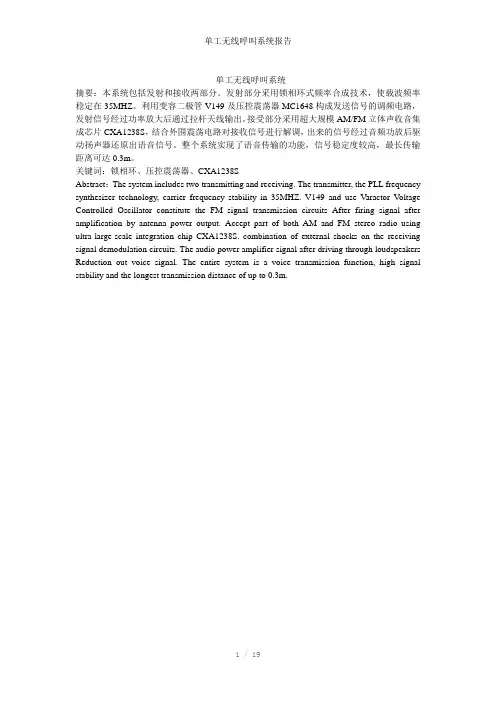

单工无线呼叫系统摘要：本系统包括发射和接收两部分。
发射部分采用锁相环式频率合成技术，使载波频率稳定在35MHZ。
利用变容二极管V149及压控震荡器MC1648构成发送信号的调频电路，发射信号经过功率放大后通过拉杆天线输出。
接受部分采用超大规模AM/FM立体声收音集成芯片CXA1238S，结合外围震荡电路对接收信号进行解调，出来的信号经过音频功放后驱动扬声器还原出语音信号。
整个系统实现了语音传输的功能，信号稳定度较高，最长传输距离可达0.3m。
关键词：锁相环、压控震荡器、CXA1238SAbstract：The system includes two transmitting and receiving. The transmitter, the PLL frequency synthesizer technology, carrier frequency stability in 35MHZ. V149 and use Varactor V oltage Controlled Oscillator constitute the FM signal transmission circuits After firing signal after amplification by antenna power output. Accept part of both AM and FM stereo radio using ultra-large-scale integration chip CXA1238S. combination of external shocks on the receiving signal demodulation circuits. The audio power amplifier signal after driving through loudspeakers Reduction out voice signal. The entire system is a voice transmission function, high signal stability and the longest transmission distance of up to 0.3m.目录1.系统设计……………………………………………………………………………………1.1设计要求…………………………………………………………………………………1.1.1基本要求………………………………………………………………………………1.1.2发挥部分………………………………………………………………………………1.1.3说明……………………………………………………………………………………1.2总体设计方案…………………………………………………………………………………1.2.1设计思路……………………………………………………………………………………1.2.2方案论证与比较…………………………………………………………………………1.2.3系统组成…………………………………………………………………………………2.单元电路设计………………………………………………………………………………2.1发射部分的电路设计………………………………………………………………………2.1.1压控震荡器的设计…………………………………………………………………………2.1.2锁相环电路的设计…………………………………………………………………………2.1.3功率放大电路的设计………………………………………………………………………2.1.4话筒输入电路的设计……………………………………………………………………2.2接收部分的电路设计………………………………………………………………………3.软件设计……………………………………………………………………………………4.系统测试……………………………………………………………………………………5.结论…………………………………………………………………………………………参考文献附录1.系统设计1.1设计要求1.1.1基本要求]（1）设计并制作一个主站，传送一路语音信号，其发射频率在30MHz~40MHz之间自行选择，发射峰值功率不大于20mW(50假负载电阻上测定)，射频信号带宽及调制方式自定，主站传送信号的输入采用话筒和线路输入两种方式；（2）设计并制作一个从站，其接收频率与主站相对应，从站必须采用电池组供电，用耳机收听语音信号；（3）当传送信号为300Hz~3400Hz的正弦波时，去掉收、发天线，用一个功率衰减20dB 左右的衰减器连接主、从站天线端子，通过示波器观察从站耳机两端的接收波形，波形应无明显失真；（4）主、从站室内通信距离不小于5米，题目中的通信距离是指主、从站两设备(含天线)间的最近距离；（5）主、从站收发天线采用拉杆天线或导线，长度小于等于1米。
一种单工无线呼叫系统的设计
[1]黄智伟.无线数字收发电路设计[M].北京： 电子工 业出版社， 2003. [2]李朝青.单片机原理及接口技术[M].北京： 航空航 天大学出版社， 1996. · 试验 · 测试[M].武汉:华中 [3]谢自美.电子线路设计 理工大学出版社， 2003． [4]马忠梅.单片机的 C 语言应用程序设计[M].北京： 北京航空航天大学出版社， 2003．
责任编辑：王清波
－24－
键处理、定时器中断等。主程序在完成初始化工 作， 并给按键命令输入后， 进入循环显示。主功能 由定时器中断服务程序完成。 在键盘管理程序中， 每个键都赋以相应的地址， 以完成 设定 16 个键， 不同的任务。 调频接收端程序主要是数据接收程序。数据 接收程序根据拨码开关的设置状态确定频道接 收。 3 测试结果及功能分析 本系统， 目的是实现主站至从站间的单工语 整个系统 音及数据的传输， 功能简单而又针对性。 流程只出现两种可能，即一对一传输语音及数据 由测试的结果显示， 当 和一对多传输语音及数据。 发射端选择按键，确认发射信号后，接收端的 TDA6509 正常工作， 但是 MC3356 工作频率有点 耳机接收到的信号有点失真但基本正确。 一 过高。 对一的单发和一对多的群发数据和语音都能够正 常工作。具体的指标测试结果如表 1 所示。 表 1 单工无线呼叫系统指标测试结果
图 1 调频发射与接收框图
2.2 调频发射电路。发射端以 TDA6509 为核 心器件。输入信号与本振信号混合后叠加在非线 性元件上， 即当语音发射出去后， 经过 TDA6509 共同作用把信号叠加送入混频器。混频器是非线 性元件， 通常采用晶体二极管和三极管， 使其工作 在伏安特性曲线的非线性区[2]。由其非线性作用使 差频、 倍频等一系列信号， 可 输出端产生出和频、 用滤波器选取所需的差频信号，从而能达到混频 的目的。中频放大电路的任务是把变频得到的中 频信号加以放大， 然后送到滤波器滤波。 中频放大 电路对超外差收音机的灵敏度、选择性和通频带 等性能指标起着极其重要的作用。最后把信号经 过发射电路发射出去。 另外， 在本设计中还利用单片机进行智能控 制， 实现了一台发射多台接收以及信号群发功能。 测试结果信号稳定， 无明显失真。 2.3 调频接收电路。接收端除了 TDA6509 外， MC3356 也是核心器件， 片内包含振荡电路、 混 频电路、 限幅放大器、 积分鉴频器、 滤波器、 抑制 扫描控制器及静噪开关电路。 在此设计中首先 器、 经过接收电路接收到信号， 然后放大， 信号与本振 信号按发射的原理进入中频带宽选频。为防止信 号阻塞及对短波衰落，要求放大器的增益应能随 信号强弱而自动调整， 以保持输出相对稳定[3]。在 MC3356 芯片中有自动集成的增益控制（ AGC ） 电 这样就解决了这个问题。 放大、 解调、 输出就可 路。 以了。MC3356 芯片低功耗 （在 Vcc=6.0V， 耗电典 ） ； 极限灵敏度： 5.0uV （-3bB ） （典型 型值仅为 3.0mA 值 ） ； 它只有少量的外接元件。基本工作方式是： 首 先接收电路接收到信号后， 判断信号， 利用信号接 再滤波、 收判断电路判断接收到的信号是否完整。 放大， 最后由发射电路完成信号的输出。 2.4 单片机系统。在智能化仪器仪表中， 控制 核心均为微处理器， 而单片机以高性能、 高速度、 体积小、 价格低廉、 稳定可靠而得到广泛应用， 是 设计智能化仪器仪表的首选微控制器。单片机结 合简单的接口电路即可构成单片机最小系统， 它 是智能化仪器仪表的基础， 也是测控、 监控的重要组成 部分。采用了 80C52 为核 心器件来完成这一功能。 2.5 系统的软件设计。 调频发射端由主程序和中 断服务程序组成[4]， 包括按
单工无线呼叫系统
电子技术课程设计单工无线呼叫系统系别：专业：班级：姓名：学号：时间：指导老师：本系统采用调频方式实现了主站至从站的单工语音及数据传输业务。
发射机以单片机SPCE061A为核心，采用MC145151锁相环完成FM调制等功能；接收机采用CXA1691完成FM解调功能；引入双音频编解码完成数据传输；利用市售红外遥控器实现了发射机英文字符的输入。
一、方案论证1、调制方式选择方案一：采用调幅方式（AM），发端用音频调制载波，载波的包络即变为音频信号，收端利用包络检波技术恢复音频信号，若调制信号变为数字基带信号，则称为振幅键控（ASK）。
其特点是调制后的载波占有带宽小，缺点是抗干扰能力较差。
方案二：采用调频方式（FM），发端用音频调制载波，载波的频率会随着调制信号的幅度变化而变化，收端利用鉴频器将调制信号恢复，对应的数字调制方式为频移键控（FSK）。
其特点是占有带宽宽，但抗干扰能力明显优于AM方式。
综上，题目要求载频在30MHz～40MHz之间，可用AM方式，亦可用FM方式，考虑到要保证发挥第2项短信功能的正确性，系统必须有良好的抗干扰性，因此本系统采用FM方式实现。
2、编码方案选择方案一：采用常规的数字调制。
所有的控制指令（单呼、群呼等）和英文短信的编码均为数字基带信号，将此基带信号稍做平滑后直接对载波进行调制，即FSK调制；收端解调后经整形恢复为数字基带信号，再做进一步处理。
若采用此方案，必须在发端插入相应的帧同步字，发端进行相应的帧同步提取，才能保证数据传输的正确性和可靠性。
方案二：发端预先利用双音频编码器将欲传输的数据变为相应的双音频信号，然后进行调制，接收端经FM解调后的双音频信号，经双音频译码器翻译成相应的数字信号，送给CPU处理，从而实现相应的功能。
第一种方案传输可靠，但实现难度较大。
第二种方案较容易实现，但每次只能传送四位二进制数，本系统采用两次传送一个英文字符的方法实现。
3、发射机方案选择方案一：采用变容二极管和晶体管构成的石英晶体振荡器，使其振荡频率在30MHz-40MHz之间，调频后进行发射。
单工无线呼叫系统
基于无线单工呼叫的报警系统
基于无线单工呼叫的报警系统摘要：论文介绍了由AD22151传感器感应模块、无线发射模块、超再生无线接收每模块、ISD1420语音报警模块四部分组成的基于无线单工呼叫的报警系统，各个模块以MSP430x169单片机为控制核心协调工作。
该报警系统通过无线方式实现远程监控，且能够多点对一点的监控，与传统监控系统相比，有灵活性强、方便、实时性强的特点。
关键字: AD22151 超再生ISD1420一、引言随着科学技术的飞速发展，越来越多的电子产品逐渐的走进人们的日常生活，而为了追求高的生活质量，人们的贵重物品越来越多，但是各类防盗系统都有其自身的缺点，不可能做到十全十美，现在大学生也不例外，都带有一些贵重物品，而大学生的防盗意识比较差，所以经常看到、听到大学生被盗事件。
传统的防盗装置是结实的、耐摔的盒子装贵重物品，但是无法通知被盗者或者管理员。
对于人居住比较集中的地方一般比较混杂，这就给盗贼可乘之机的机会，所以这些地方容易被盗。
本装置特别适合居住比较集中的地方，因为该装置通过感应部件采集报警信息（如有人带走按有感应装置的物品），在通过无线发射装置发射给特定的管理中心，管理中心通过接收到得信息就可以判断管辖的地区是否有被监控的东西被盗，以达到报警的效果。
本系统实现时远程无线监控，且能够实现多个地方同时监控，在控制中心有语音播放，能够提醒监控人员被监控对象的情况及地点，以实现实时监控，比传统监控装置灵活、方便、实时性好等特点。
二、系统的基本组成本系统设计制作了一个简易单功无线报警电路，实现监控中心和监控地点间的无线通信，并在监控中心实时播报、显示报警地点，从而实现对监控地点的远距离监控，该系统由传感器感应模块、无线发射模块、无线接收每模块、语音报警模块四部分组成，各个模块以MSP430x169单片机为控制核心协调工作。
系统硬件原理框图见图1。
（1）信号采集与发射模块AD22151是磁场传感器，该传感器灵敏度高，可以用作高灵敏的接近开关，可靠性好体积小，有较大的动态感应范围，能满足本系统动态范围大的要求，所以本系统用AD22151作为报警信息的感应装置。
单工无线呼叫系统-福星电子网
单工无线呼叫系统作者：王盛明、许汉荆、刘方赛前辅导及文稿整理辅导教师：肖看摘要本系统是基于专用DDS芯片AD9851和接收芯片LA1800的具有8个从站的点对多点单工无线呼叫系统。
采用频分复用技术实现主站至从站间的语音及英文短信数据传输业务，主站具有拨号选呼和群呼功能。
由单片机和DDS芯片结合实现语音信号软件FM调制衣机数据信号的FSK调制；从站使用双频接收机，提取并恢复语音与数据信息。
AbstractThe system is base on the special DDS chip AD9851 and receiver chip LA1800.With the help of DSS, the frequency stability is advisable. The radio is frequency modulated while the data is frequency shift keying. The system uses DDS and MCU to modulate the different singal.The super heterodyne receiver is very sensitive. The using of multiple sending improves the reliability of the system. The display and data input was fulfilled by the LCD and keyboard which is controlled by AT89S52, provided good communication between human and the system.（一）方案论证与比较1.系统设计要求分析本题要求设计并制作一个单工无线呼叫系统，实现主站至从站间的单工语音及数据传输业务。
发射频率要求在30MHz~40MHz之间，发送功率不大于20mW，需要在主站与从站间进行间距不小于5米的单工通信。
单工无线呼叫系统设计毕业论文
单工无线呼叫系统设计毕业论文目录摘要 ................................................................................................................ 错误!未定义书签。
1. 总体设计方案 (2)1.1 设计思路 (2)1.2 方案论证与比较 (2)1.3 系统组成 (8)2 单元硬件电路设计 (9)2.1 发射部分电路的设计 (9)2.1.1压控振荡器的设计 (9)2.1.2 锁相环电路设计 (10)2.1.3 功率放大电路设计 (11)2.2 接收部分电路的设计 (12)2.2.1 CXA1238S芯片 (12)2.2.2 高放选频回路 (14)2.2.3 本机振荡器 (15)2.2.4 中频窄带滤波器 (15)2.2.5音频功率放大器 (16)2.3 PT2262/2272编码/解码电路设计 (17)2.3.1 PT2262/2272芯片介绍 (17)2.3.2 PT2262/2272编码/解码电路 (18)2.4 抗干扰措施 (19)３软件和硬件测试流程3.1 软件设计和硬件设计的关系 (20)3.2 发射部分程序设计 (20)3.3 接收部分程序设计 (21)4 系统测试 (22)4.1 测试使用的仪器 (22)4.2 指标测试和测试结果 (22)4.2.1发射部分的指标测试和测试结果 (22)4.3 波形观察及距离测量 (22)4.4 结果分析 (23)致谢 (23)附录1 使用说明 (23)附录2主要元器件清单 (24)附录3电路原理图及印制板图 (25)附录4部分程序清单 (33)1. 总体设计方案1.1 设计思路题目要求设计一个单工无线呼叫系统，实现主站至从站间的单工语音及数据传输业务。
设计分发射和接收两大模块，方框图如图1.2.1所示。
发射部分采用数字频率合成技术，由变容二极管和集成压控振荡器芯片实现振荡频率的电压控制及对载波的调频调制；加入由频率合成芯片、高速分频器、运算放大器和晶体振荡器等组成的数字锁相环路，使输出频率稳定度达到与参考晶振同等水平；收音电路以超大规模AM/FM立体声收音集成芯片为主体，用一个固定的电压值控制振荡器的振荡频率，使其接收频率与发射频率对应。
单工无线呼叫系统 毕业设计
毕业设计（论文）设计（论文）题目：单工无线呼叫系统设计下达日期：2012 年12 月 3 日开始日期：2012 年12 月 3 日完成日期：2013 年 1 月18 日指导教师：学生专业：班级：学生姓名：教研室主任：学院附件二：陕西工业职业技术学院毕业设计（论文）任务书一、设计（论文）内容及要求：（一）设计（论文）内容1.设计一个单工无线呼叫系统，实现主站至从站间的单工语音及数据传输业务。
（二）要求1. 撰写设计论文，提供电子版、纸质版。
2．绘制系统电路原理图，提供元器件明细表；3. 绘制系统程序流程图，提供程序清单；4. 绘制印制电路板图。
包括主机、从机PCB图。
5. 提供系统调试说明；二、技术指标：1．设计一个主站，传送一路语音信号，其发射频率在自行选择，射频信号带宽及调制方式自定，主站传送信号的输入采用话筒和线路输入两种方式2．设计一个从站，其接收频率与主站相对应，从站必须采用电池组供电，用耳机收听语音信号3. 主、从站室内通信距离不小于5米，主、从站收发天线采用拉杆天线或导线，长度小于等于1米。
4. 增加英文短信的数据传输业务，实现主站英文短信的输入发送和从站英文短信的接收显示功能；5. 从站数量可扩展 (可用1个从站模拟)，构成一点对多点的单工无线呼叫系统。
要求从站号码可任意改变，主站具有拨号选呼和群呼功能；三、主要参考资料：[1] 王树本. 高频电子线路原理. 大连：大连理工大学出版社，2004年.3月.[2] 全国大学生电子设计竞赛组委会. 全国大学生电子设计竞赛获奖作品汇编.北京：北京理工大学出版社，2005年.6月.[3] 谢自美. 电子线路设计〃实验〃测试. 武昌：华中科技大学出版社，2005年.8月.[4]王文杰．单片机应用技术．发行地：冶金工业出版社，2011年.6月.[5] 李忠国．单片机应用技能实训．发行地：人民邮电出版社，2006年.11月.陕西工业职业技术学院毕业设计（论文）进程计划表序号起止日期计划完成内容实际完成情况检查签名1 12.03~12.05 系统总体方案选择2 12.06~12.11 搜集、查阅相关资料3 12.12~12.14 单片机其接口电路设计单元电路选择4 12.17~12.22与单元电路设计5 12.24~12.28 系统软件程序设计6 12.29~01.04 整机调试7 01.07~01.10电路原理图绘制8 01.11~01.14软件程序流程图绘制9 01.15~01.16论文撰写10 01.17~01.18整理资料指导教师评语：指导教师签名：毕业设计（论文）成绩：毕业设计（论文）表现成绩：毕业设计（论文）答辩：1.答辩组成员签名：2. 答辩日期：年月日3．答辩评语：4．答辩成绩：毕业设计（论文）总成绩：摘要随着科学技术的发展，人们活动的领域日益扩大。
单工无线呼叫系统1
单工无线呼叫系统作者：王志伟何彪胜付明摘要本系统实现1个主站至8个从站的单工语音及数据传输业务。
主站具有拨号选呼和群呼功能，从站身份号码可以任意改变。
在ARM7和AD9851的平台上利用DDS原理实现直接数字调频，载波频率、频偏可以自由设定。
FSK调制实现数据传输业务。
窄带调频调解专用芯片MC13135实现接收端解调功能。
接收端数字业务处理由FSK解调芯片XR2211和微控制器F020配合完成。
本系统功能完备，完成题目所有要求。
关键字：单工、DDS 、窄带调频、数据传输一、方案论证与比较1、调制方法选择方案一：调幅方式，发送端用调制信号直接对载波进行幅度调制，接收端用包络检波技术恢复原调制信号。
此法载波占有带宽小，频率资源利用效率高，但抗干扰能力差。
方案二：调频方式，发送端用调制信号直接对载波进行频率调制，接收端用鉴频器将调制信号恢复。
此法占有一定带宽，但抗干扰能力相对较强。
题目要求传输数字信号，为减少误码率，选择抗干扰较强的调频制。
2、数字信号传输方案选择方案一：直接把数字信号进行幅度处理后加到音频信号上，再对载波进行频率调制。
；接收端解调、滤波、整形后恢复数字信号，再做进一步处理。
方案二：先用数字信号对4.5kHz的载波进行调制，再把4.5kHz的次级载波加到3.4kHz以下的音频信号上，对主载波进行调制；接收端经两次解调可恢复数字信号。
数字信号的频带较宽，如果直接与音频信号相加需要很大的基频才能让数字信号落在语音频率之外而不受其干扰，对窄带调频不合理，舍弃实现简单的方案一；而方案二的二次调制就可以不需很大带宽的情况下，准确的恢复数字信号，故选方案二。
3、发射机方案方案一：锁相调频。
只要把调制信号加在锁相环路压控振荡器的频率控制端，使压控振荡器的频率随调制信号作线性变化，即达到调频目的。
能实现调制的条件是调制信号的频谱要处于低通环路滤波器的通带之外。
这样调制信号对锁相环路无影响，锁相环路的中心频率锁定在稳定的参考分频上，稳定度很高。
一种简易的单工无线呼叫系统的设计与实现
信息科学科技创新导报 Science and Technology Innovation Herald194目前，移动通信在人类生活中无处不在。
多功能、智能化、多媒体的通信系统是目前移动通信的发展趋势。
但是，大部分的通信设备具有以下几个缺点：（1）通信设备成本太高；(2)成本相对于较低的设备却没有短信收发功能；（3）使用方式太复杂。
在这里介绍了一种基于MC3363芯片为核心简易的无线呼叫系统，可用于解决类似问题，以供大家交流学习之用。
1 系统方案该系统主要由两个模块组成。
分别为发射机模块，接收机模块。
设计流程为从信号源注入一个语音信号，第一级放大后经过晶体振荡器直接调频，经过两级调谐放大选出5倍频38.46 MHz，最后经过功率放大通过天线发射出去，数字信号不需要经过放大直接进行调频即可[1]。
接收部分主要采用超外差接收方式，天线接收到的信号是一个小信号，首先经过调谐放大，然后与第一本振27.7 MHz 混频得到第一中频10.70 MH z；经过10.70 MHz 陶瓷滤波器再与10.245第二本振混频，产生第二中频455 K H z，最后通过检波电路还原出信号，数字信号通过比较器对波形进行整形[2]。
数字信号主要由51单片机控制和LCD1602液晶显示。
2 电路硬件设计以及参数计算选择2.1 发射机硬件电路设计发射机采用7.68 M HZ晶体振荡器直接调频电路，通过选频放大选取5倍频38.46 MHZ。
最后经过功率放大。
发射机原理图如图1所示。
2.2 发射机参数计算（1）变容二极管正端电压。
根据计算出的电压值我们选取1-8V电压范围变化的V149变容二极管，其电容变化范①基金项目：2016年湖南省普通高等学校教学改革研究项目《CDIO教学模式下<模拟电子技术>课程改革与实践》（湘教 通[2016]400号/700）2016年武陵山片区生态农业智能控制湖南省重点实验室项目《面向武陵山片区油茶种植的精细农业专家系统》。
00-110903-0032-单工无线对讲机通信系统毕业设计论文
单工无线呼叫通信系统【摘要】单工无线呼叫系统具有使用简单、不受网络限制、通话成本低、适用范围广等优点。
它是在鉴频、混频等技术的基础上，利用无线电通信原理研发的一种通信方式。
目前，人们对对讲机的研究已从模拟化转化为数字化。
本文从无线对讲机的基本原理出发，并对各部分的功能和作用进行了分析和研究，确定了对讲机电路图。
本系统的功能在于实现呼叫和通话功能。
无线对讲电话的特点是可供小型单位作内部电话使用，此外由于采用成品无线模块,从而使制作变得很简单,成本也很低。
对讲电话实现了内部的通话，为人们的日常生活带来了极大的方便，值得进一步推广，有很好的发展前景。
电子技术的研究才刚刚开始，随着这项技术的研究逐渐深入，涉及的研究领域也将更广。
希望这项技术的研究能为人们以后的生活、工作带来更大的便利，为人们提供更为舒适、完美的生活方式。
本论文最后对对讲机的现状及发展前景进行分析。
【关键词】无线呼叫调频发射振荡电路Transitions wireless call communication system[Abstract]pick transitions have use wireless call system simple, not affected by network restrictions, call low cost, wide application, etc. It is popularly used in frequency mixing technology, on the basis of using radio communication principle of a kind of communication research. At present, people on the intercom research has from MoNiHua into digital. This paper based on the basic principle of wireless radio, and part of the function and effect are analyzed and studied, determines the intercom diagram.The function of this system is to realize call and call functions. The characteristics of wireless talkback telephone is available for small units for internal use, moreover due to the telephone finished product, thus make make wireless module becomes very simple, the cost is low. Talkback telephone calls, realized the internal for People's Daily life has brought great convenience and deserves further promotion, have very good prospects for development. Electronic technology research is just beginning, as the technology research, involving gradually goes deep research realm will be more widely. Hope this technology research for people later life, work bring greater convenience, to provide people with more comfortable and perfect way of life. This paper finally to intercom current situation and development prospect were analyzed.[key words] wireless close call FM launch目录目录 (4)1 绪论 (6)1.1 无线对讲的功能 (6)1.2 单工无线对讲的概述 (8)1.3 简易调频发射与接收 (11)1.4 石英振荡的调频发射与接收 (11)1.5 采用PLL接收的无线通信 (11)1.6本文研究的意义 (12)2 设计方案 (13)2.1 设计方案 (13)2．2 发射部分电路设计方案 (14)2．2．1 方案一：电容三点式 (14)2．2．2 方案二：电感三点式 (15)2．2．3 方案三：晶振产生 (17)2.3 无线话筒准用的频段 (18)2.3.1 VHF甚高频波段 (18)2.3.2 UHF超高频波段 (19)2.4 各频段无线电波的传播特性 (19)2.5 对讲机的工作原理 (20)2.5.1 发射部分 (20)2.5.2接收部分 (21)2.5.3调制信号及调制电路 (21)2.5.4信令处理 (21)2.6 主要技术性能指标 (22)3 电路设计 (23)3.1 发射部分电路设计 (23)3.2 接收部分电路设计 (25)4 对讲机的发展前景 (29)4.1我国对讲机的现状 (29)4.1.1对讲机在国民经济中的地位与作用 (29)4.1.2 对讲机是一个有很强增长力的行业 (30)4.1.3我国对讲机产业的基本情况 (30)4.2市场前景及今后的发展趋势 (31)4.2.1 我国的对讲机的发展前景 (31)4.2.2 楼宇可视对讲智能系统 (34)4.2.3 即按即谈（push to talk） (34)5 设计心得 (36)6 结论 (38)参考文献 (40)1 绪论1.1 无线对讲的功能无线电对讲机，其涵盖范围较宽。
单工无线呼叫系统设计
单工无线呼叫系统设计摘要：一个完整的单工无线呼叫系统由发射和接收两大部分组成。
发射部分采用锁相环频率合成器技术，由MOTOROLA公司生产的MC145152集成芯片作为锁相环电路的核心，将载波频率精确锁定在35MHz。
集成压控振荡器芯片MC1648，实现对载波的调频调制。
末级功放选用三极管2SC1970，使其工作在丙类放大状态，提高了放大器的效率，输出功率达到设计要求的40mW。
接收部分采用低功率双变频接收机电路，以全单片化集成的芯片MC3363为核心，性能指标灵敏度达到100dB。
接收机采用电池供电，稳压电路提供稳定电压。
利用单片机扩展键盘和液晶显示器，采用PT2262/2272芯片电路实现语音通信和英文短信业务的编码/解码，以及对台号的选择功能。
经过分析与计算，各项性能指标符合系统设计要求。
关键词：锁相环；压控振荡器；编码/解码；单片机IThe Design of Simplex Wireless-calling SystemAbstract:A integrated simplex wireless-calling system consists of two parts: transmission part and receive part.The transmission part adopts the phase-locked loop of frequency synthesizing technology and uses the chip of MC145152 made by MOTOROLA to compose the core.It locks the frequency of the carrier-wave at 35MHz. The frequency modulation is realized by the integration voltage control oscillator chip of MC1648.The end power amplifier uses the audion 2SC1970 working in the third magnifying state,it improves the efficiency of the magnifier and the power of the output matches the requirement 40mW.The receive part uses low power dual coneversion FM receiver, the chip MC3363 is the core of radio reception integration,The sensitivity reaches 100dB. The pile keep up receiver working,stable circuit afford the voltage. It uses MCU extended with keyboard and LCD and PT2262/2272 coding/decoding circuit to realize the data transmission operation as well as the platform-choosing function.After analyzing and calculating,every demand can be realized. Key word: PLL;VCO; Coding/Decoding; MCU第1章绪论1.1 本课题的意义单工无线呼叫系统设计中包含有通信的原理和技术，不仅是信息工程高级专业技术人员所必需掌握的，也是从事相关产业的普通技术人员、管理人员和营销人员应当了解的，并把它应用于信息产业中。
基于51单片机的医院病房紧急呼叫系统(无线语音)毕业论文
梧州学院毕业论文论文题目医院病房紧急呼叫系统毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日指导教师评阅书指导教师评价：一、撰写（设计）过程1、学生在论文（设计）过程中的治学态度、工作精神□优□良□中□及格□不及格2、学生掌握专业知识、技能的扎实程度□优□良□中□及格□不及格3、学生综合运用所学知识和专业技能分析和解决问题的能力□优□良□中□及格□不及格4、研究方法的科学性；技术线路的可行性；设计方案的合理性□优□良□中□及格□不及格5、完成毕业论文（设计）期间的出勤情况□优□良□中□及格□不及格二、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？□优□良□中□及格□不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？□优□良□中□及格□不及格三、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义□优□良□中□及格□不及格2、论文的观念是否有新意？设计是否有创意？□优□良□中□及格□不及格3、论文（设计说明书）所体现的整体水平□优□良□中□及格□不及格建议成绩：□优□良□中□及格□不及格（在所选等级前的□内画“√”）指导教师：（签名）单位：（盖章）年月日评阅教师评阅书评阅教师评价：一、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？□优□良□中□及格□不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？□优□良□中□及格□不及格二、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义□优□良□中□及格□不及格2、论文的观念是否有新意？设计是否有创意？□优□良□中□及格□不及格3、论文（设计说明书）所体现的整体水平□优□良□中□及格□不及格建议成绩：□优□良□中□及格□不及格（在所选等级前的□内画“√”）评阅教师：（签名）单位：（盖章）年月日教研室（或答辩小组）及教学系意见教研室（或答辩小组）评价：一、答辩过程1、毕业论文（设计）的基本要点和见解的叙述情况□优□良□中□及格□不及格2、对答辩问题的反应、理解、表达情况□优□良□中□及格□不及格3、学生答辩过程中的精神状态□优□良□中□及格□不及格二、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？□优□良□中□及格□不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？□优□良□中□及格□不及格三、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义□优□良□中□及格□不及格2、论文的观念是否有新意？设计是否有创意？□优□良□中□及格□不及格3、论文（设计说明书）所体现的整体水平□优□良□中□及格□不及格评定成绩：□优□良□中□及格□不及格（在所选等级前的□内画“√”）教研室主任（或答辩小组组长）：（签名）年月日2教学系意见：系主任：（签名）年月日3摘要本文介绍了一种以AT89S52单片机设计的医院病房无线呼叫系统。
电子大赛作品 单工无线呼叫系统
单工无线呼叫系统作者：孙卫兵王龙伟李燕赛前辅导教师:冯伟陈世海单位：中国矿业大学单工无线呼叫系统摘要单工无线呼叫系统分为发送部分、接收部分。
发送部分主要由频率调制和晶振倍频电路组成。
接收部分主要包括：由高频双栅效应管3SK122组成的一混频电路；由低功耗FM解调集成芯片MC3361组成的二混频解调电路和由小功率、低电压、音频功放芯片LM386组成的功放电路。
由DTMF发送器UM91210和DTMF接收器CM8870实现文字信息的发送和控制，可以无线发送文字、数字、字母，可靠性高；无线发送语音时，通信距离远（可达到20米以上），接收灵敏度高，抗干扰能力强。
借助于单片机和继电器开关实现一点对多点的单工无线呼叫和文字发送，发射机具有拨号选呼和群呼功能。
发射和接收到的信息都可以在5*10中文模块系列液晶显示器OCMJ上显示出来，并且液晶上可以随时显示提示信息。
1 方案比较、设计与论证1.1 无线发送部分的设计方案一：使用单片调频发射集成芯片MC2833。
它由话筒放大器、可变电抗器、射频振荡器、输出缓冲器以及两个辅助晶体管构成。
能够实现放大、晶振倍频、频率调制。
这种电路比较简单，但由于时间上的限制无法及时拿到芯片。
方案二：使用分立的放大、晶振倍频、频率调制电路。
这种电路技术比较成熟，各电感、电容外接可以随时改变其值的大小，性能可控，容易达到大赛的要求。
综合考虑各种因素，我们选择了方案二。
1.2 无线接收部分的设计方案一：采用直放式接收方式。
直接将接收到的信号加到高频小信号检波（平方律检波）电路，这种接收方式的灵敏度较低。
方案二：采用超再生接收方式。
实现这种接收方式的电路比较简单，但是可靠性差，而且噪声也比较大。
方案三：采用超外差接收方式。
将接收信号变频到一固定中频，在中频上放大信号，放大增益可以做的很高而不自激，电路工作稳定，可靠性非常好，技术成熟，灵敏度高。
综合考虑各种因素，我们选择了方案三。
1.3 传输方式的设计方案一：使用编码/解码芯片PT2262/PT2272。
单工无线呼叫系统
设计题目：单工无线呼叫系统
学 院：学 院
专 业：机械设计制造及其自动化
班 级：机电12151
学 号：
学生姓名：
指导教师：
2015年6月
诚信责任书
郑重声明：本人所呈交的毕业论文，是在导师的指导下独立进行研究所完成。毕业论文中凡引用他人已经发表或未发表的成果、数据、观点等，均已明确注明出处。
1.2
1837年莫尔斯(Samuel Morse)发明了电报码，即莫尔斯电码，从而使电子通信进入了实际应用阶段。虽然此前已经出现了电子信息传送系统，但他第一次成功地开始了其商业化运作。莫尔斯的电报系统包括发射机、接收机和传输信道，具备了通信系统的所有基本要素。其中发射机由电话键盘和电池组成，可以将信息转换为电信号(或者也可以记录在纸带上)，传输信道就是电线。从1866年开始，电报线路也可以在水下铺设，到1898年，已经有12条海底电缆横跨大西洋。
无线通信是通信领域的一个非常重要的方式，麦克斯韦(James Clerk Maxwell)于1865年建立了其理论框架，而赫兹(Heinrich Rudolph Hertz)于1887年通过实践证明了其可行性。19世纪末20世纪初时无线电话开始投入实际使用，当时主要用于航船和海岸、航船和航船之间的通信联系。1901年马可尼(Guglielmo Marconi)首次成功地进行了跨大西洋的无线通信。
特此声明。
论文作者签名：
日期：
摘要
本系统收发电路揉合了LC振荡电路,麦克风放大器以及RF功率放大器;低噪音放大器,IF放大器,频率解调器以及数字比较器.它们的巧妙结合便可完成短距离的FM/FSK模式的通讯.该电路的发射频率为38MHz左右,从而能提供所需通信信道。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南宁师范高等专科学校毕业论文（设计）题目单工无线呼叫系统专业通信技术班级通信技术061班姓名熊雪娟指导教师姓名郑鑫职称助教起止日期2008年4月8日至2008年8月13日南宁师范高等专科学校毕业论文（设计）任务书专业及班级：通信技术061班学生姓名：熊雪娟题目：单工无线呼叫系统上交报告（论文）日期： 2008年 8 月 8日答辩日期： 2008年 8 月15日指导教师：郑鑫2008 年4 月8日签发目录1系统设计 (1)1.1 设计要求 (1)1.1.1 任务 (1)1.1.2 要求 (1)1.2 总体设计方案 (1)1.2.1 设计思路 (1)1.2.2 方案论证 (2)1.2.3系统组成 (4)2 硬件电路设计 (5)2.1 发射部分电路设计 (5)2.1.1 压控震荡器的设计 (5)2.1.2 锁相环电路设计 (6)2.1.3 功率放大电路设计 (8)2.2接收部分电路设计 (11)2.2.1CXA1238S芯片 (11)2.2.2无线输入网络 (12)2.2.3高放选频回路 (13)2.2.4本机振荡器 (14)2.2.5中频窄带滤波器 (14)2.2.6音频功率放大器 (14)2.3 PT2262/2272编码/解码电路设计 (16)2.3.1PT2262/2272芯片介绍 (16)2.3.2PT2262/2272编码/解码电路 (17)2.3抗干扰措施 (18)2.420dB衰减器的制作 (19)3 软件设计 (19)3.1 软件设计和硬件设计的关系 (19)3.2 发射部分程序设计 (20)3.3 接受部分程序设计 (20)4 系统检测 (21)4.1 指标检测和检测结果 (21)4.1.1 发射部分检测指标和检测结果 (21)4.1.2 接受部分检测指标和检测结果 (23)4.2 结果分析 (25)5 结论 (26)参考文献 (27)摘要单工无线呼叫系统分发射和接收两大部分。
发射部分采用锁相环式频率合成器技术， MC145152和MC12022芯片组成锁相环，将载波频率精确锁定在35MHz，输出载波的稳定度达到4×10-5，准确度达到3×10-5，由变容二极管V149和集成压控振荡器芯片MC1648实现对载波的调频调制；末级功放选用三极管2SC1970，使其工作在丙类放大状态，提高了放大器的效率，输出功率达到设计要求。
接收部分以超大规模AM/FM立体声收音集成芯片CXA1238S为主体，灵敏度、镜像抑制、信噪比等各项性能指标均达到设计要求；音频功率放大器采用集成芯片LM386，电压放大倍数最大为200。
采用PT2262/2272编码/解码电路实现了数据传输业务以及对台号的选择等功能；音频输入和数据输入可自动转换；AT89S52作为整个系统的控制部分，程序设计采用C语言在KEIL51的编译器上编程实现；显示采用128×64点阵型液晶显示。
经测试，整机功能齐全，各项性能指标符合系统要求，接收波形稳定，无明显失真。
关键词：锁相环压控振荡器灵敏度编码/解码单工无线呼叫系统1系统设计1.1设计要求1.1.1任务设计并制作一个单工无线呼叫系统，实现主站至从站间的单工语音及数据传输业务。
1.1.2要求(1) 设计并制作一个主站，传送一路语音信号，其发射频率在30MHz～40MHz之间自行选择，发射峰值功率不大于20mW(50W假负载电阻上测定)，射频信号带宽及调制方式自定，主站传送信号的输入采用话筒和线路输入两种方式；(2) 设计并制作一个从站，其接收频率与主站相对应，从站必须采用电池组供电，用耳机收听语音信号；(3)当传送信号为300Hz～3400Hz的正弦波时，去掉收、发天线，用一个功率衰减20dB 左右的衰减器连接主、从站天线端子，通过示波器观察从站耳机两端的接收波形，波形应无明显失真；(4)主、从站室内通信距离不小于5米，题目中的通信距离是指主、从站两设备(含天线)间的最近距离；(5)主、从站收发天线采用拉杆天线或导线，长度小于等于1米。
1.2总体设计方案1.2.1设计思路题目要求设计一个单工无线呼叫系统，实现主站至从站间的单工语音及数据传输业务。
设计分发射和接收两大模块，方框图如图1.2.1所示。
发射部分采用数字频率合成技术，由变容二极管和集成压控振荡器芯片实现振荡频率的电压控制及对载波的调频调制；加入由频率合成芯片、高速分频器、运算放大器和晶体振荡器等组成的数字锁相环路，使输出频率稳定度达到与参考晶振同等水平；收音电路以超大规模AM/FM立体声收音集成芯片为主体，用一个固定的电压值控制振荡器的振荡频率，使其接收频率与发射频率对应。
采用编码解码电路实现题目所要求的一点对多点、主站具有拨号选呼和群呼功能以及数据传输业务的功能；显示部分利用液晶显示模块，显示呼叫方式、业务类型以及英文短信内容。
为了尽量增加传输距离和降低系统的波形失真，必须采取有效的措施。
图1.2.1 系统基本框图1.2.2方案论证（1）调制体制的方案论证采用调频体制。
它由三部分组成，即频率合成器、音频处理器和FM波的缓冲放大器。
频率合成器的作用是产生一个振荡频率稳定度极高的FM信号，它是调制器的核心部件；音频处理器的作用是将各种各样的音频信号经过处理后，变成输出阻抗和电平基本一样的信号，再将这些信号加至压控振荡器的变容二极管上；射频缓冲放大器起缓冲、放大、匹配和滤波的作用。
（2）载波信号产生电路的设计方案论证PLL频率合成。
用MC145152和VCO电路进行频率合成，采用闭环控制。
故存在反馈，能得到精度和稳定度很高的频率信号，本题目要求发射频率在30MHz~40MHz之间，选定35MHz作为载波信号。
原理框图如图1.2.5所示。
图1.2.5 频率合成原理框图（3） 接收模块的设计方案论证采用CXA1238作为接收机电路的核心IC 。
CXA1238是索尼公司在20世纪80年代后期正式推出的集调幅、调频、锁相环、立体声解码等电路为一体的AM/FM 立体声收音集成电路。
它的电源电压适应范围宽：2～10V 范围内电路均能正常工作，且具有立体声和调谐指示LED 驱动电路以及FM 静噪功能等。
（4） 数据传输的设计方案论证采用微控制器和PT2262/2272组成的编码/解码电路。
PT2262/2272是一对CMOS 工艺制造的低功耗低价位带地址、数据编码/解码功能，是目前在无线通讯电路中作地址编码识别和数据传输最常用的芯片之一。
PT2262/2272发射接收电路原理框图分别如图1.2.8和图1.2.9所示。
在发射端，微控制器对PT2262的地址位进行预置（即设定台号的代码），同时输入短信内容，通过微控制器进行短信编码后产生相应的数据去预置PT2262的数据位后，再调制发射出去；接收端，把接收到的信号进行解调放大后，送至PT2272，解码后在数据位产生对应的数据，通过微控制器进行短信解码后在液晶上显示所发送的短信内容。
（5） 自动控制模块的设计方案论证基于单片机技术的控制方案。
相对于FPGA 的并行处理方式，单片机是通过对程序语句的顺序执行来建立与外部设备的通信和完成其内部运算处理，从而实现对信号的采集、处理和输出控制。
它最主要的特点是其串行处理特性。
（6）关于尽量增加传输距离的分析传输距离是单工无线呼叫系统的综合性能指标。
根据单工无线传输距离公式1.2.1所示。
m inm axS G G P KR r t t （1.2.1）式中，Pt 为发射机天线端辐射的有效功率，Smin 为接收机的最小检测功率，Gt 、Gr 分别为发射机天线和接收机天线的增益，K 值在发射频率确定的情况下基本是一个常量。
（7）尽量减小系统输出信号失真度输出信号失真度也是单工无线呼叫系统的重要指标。
该指标的优劣取决于接收和发射两个分机。
对可能产生波形失真的原因要分析清楚，从而采取有效措施，才能保证系统输出波形无明显失真。
1.2.3系统组成系统主要分为发射和接收两大模块，经过方案比较与论证，发射和接收部分的组成框图分别如图1.2.15和图1.2.16所示。
其中发射部分的集成电路MC1648、MC145152、MC12022、低通滤波器和晶振构成锁相环频率合成器、音频处理器、数据编码器、单片机进行数据处理、按键处理、LCD驱动。
接收部分由收音模块、音频输出模块、数据接收模块以及控制模块四大部分组成，单片机起控制作用。
由于电路中既有数字电路又有高频电路，需将高频地和数字地分开以及高频电路用金属屏蔽隔离，以减小交叉调制等干扰。
图1.2.15 发射部分组成框图图1.2.16 接收部分组成框图2 硬件电路设计2.1发射部分电路设计2.1.1压控震荡器的设计压控振荡器主要由压控振荡器芯片MC1648、变容二极管V149以及LC谐振回路构成。
MC1648需要外接一个由电感和电容组成的并联谐振回路。
为达到最佳工作性能，在工作频率时要求并联谐振回路的QL≥100。
电源采用+5V的电压，一对串联变容二极管背靠背与该谐振回路相连，调整加在变容二极管上的电压大小，使振荡器的输出频率稳定在35MHz。
图2.1.1为压控振荡器电路图。
图2.1.2为MC1648的内部电路图。
图2.1.1 压控振荡器电路图OUTPUTPOINT图2.1.2 MC1648内部电路图压控振荡电路由芯片内部的VT8、VT5、VT4、VT1、VT7和VT6，10脚和12脚外接LC 谐振回路（含V149）组成正反馈（反相720°）的正弦振荡电路。
其振荡频率由式2.1.1计算。
LCf c π21=（2.1.1）VCO 的芯片管脚3为缓冲输出，一路供前置分频器MC12022，一路供放大后输出。
该芯片的5脚是自动增益控制电路（AGC ）的反馈端。
将功率放大器输出的电压Vout1通过一反馈电路接到该脚，可以在输出频率不同的情况下自动调整输出电压的幅值并使其稳定，由于本设计的频率固定在35MHz ，且其反馈幅度不大，因此5脚直接接地。
VCO 产生的振荡频率范围和变容二极管的压容特性有关。
CVD 的大小受所加偏置电压U 控制，它们之间的关系可由图2.1.3所示电路测出。
方法为：从扫频仪输入0～300MHz 的扫频信号，同时用扫频仪检测该电路的谐振频率。
调节电位器Rp3使变容二极管的偏压以0.5V 为间隔从1V ～10V 变化，从扫频仪观测电路的谐振点频率并记录下来。
由于Cj 是全部接入谐振回路，为减少波形非线性失真，取变容二极管电容变化指数r=2。
根据式2.1.1，利用Matlab 计算出频率与容量的关系，进而得到偏置电压与容量关系曲线。
图2.1.3 变容二极管特性测定电路从CVD/U 曲线上易见，偏置电压取值3.5V ～7.5V 时，CVD 的变化近似线性，从25 pF~18 pF 。
