电容式触摸屏盖板玻璃钢化知识

合集下载

电容屏分类

电容屏分类

电容屏分类

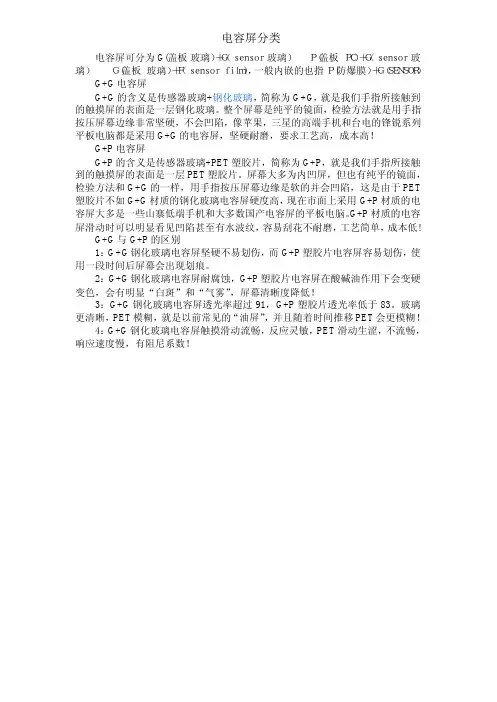

电容屏可分为G(盖板玻璃)+G(sensor 玻璃) P(盖板 PC)+G(sensor 玻璃) G(盖板 玻璃)+F(sensor film),一般内嵌的也指P(防爆膜)+G(SENSOR) G+G电容屏
G+G的含义是传感器玻璃+钢化玻璃,简称为G+G,就是我们手指所接触到的触摸屏的表面是一层钢化玻璃。

整个屏幕是纯平的镜面,检验方法就是用手指按压屏幕边缘非常坚硬,不会凹陷,像苹果,三星的高端手机和台电的锋锐系列平板电脑都是采用G+G的电容屏,坚硬耐磨,要求工艺高,成本高!
G+P电容屏
G+P的含义是传感器玻璃+PET塑胶片,简称为G+P,就是我们手指所接触到的触摸屏的表面是一层PET塑胶片。

屏幕大多为内凹屏,但也有纯平的镜面,检验方法和G+G的一样,用手指按压屏幕边缘是软的并会凹陷,这是由于PET 塑胶片不如G+G材质的钢化玻璃电容屏硬度高,现在市面上采用G+P材质的电容屏大多是一些山寨低端手机和大多数国产电容屏的平板电脑。

G+P材质的电容屏滑动时可以明显看见凹陷甚至有水波纹,容易刮花不耐磨,工艺简单,成本低! G+G与G+P的区别
1:G+G钢化玻璃电容屏坚硬不易划伤,而G+P塑胶片电容屏容易划伤,使用一段时间后屏幕会出现划痕。

2:G+G钢化玻璃电容屏耐腐蚀,G+P塑胶片电容屏在酸碱油作用下会变硬变色,会有明显“白斑”和“气雾”,屏幕清晰度降低!
3:G+G钢化玻璃电容屏透光率超过91,G+P塑胶片透光率低于83。

玻璃更清晰,PET模糊,就是以前常见的“油屏”,并且随着时间推移PET会更模糊! 4:G+G钢化玻璃电容屏触摸滑动流畅,反应灵敏,PET滑动生涩,不流畅,响应速度慢,有阻尼系数!。

电容触摸屏玻璃盖板物料选用常见的玻璃类型参数对照表

电容触摸屏玻璃盖板物料选用常见的玻璃类型参数对照表
盖板翘曲度计算公式:
a. 0.7mm厚盖板翘曲度=外形长度x0.15%;
b. 0.55mm厚盖板翘曲度=外形长度x0.2%。
≤89
100g钢球,高度20cm
视窗九点/3循环
≥600Mpa
旭硝子
二代
0.95
1.52
27
≥550
≥10
不管控
≥480
100g钢球,高度20cm
视窗九点/3循环
≥400Mpa
0.70
≥550
≥10
100g钢球,高度20cm
视窗九点/3循环
≥400Mpa
0.55
≥550
≥10
100g钢球,高度10cm
视窗九点/3循环
≥400Mpa
龙迹
(Dragontrail)
0.70
1.51
28.3
≥650
≥35
≤70
100g钢球,高度30cm视窗九点/3循环
≥600Mpa
0.55
≥600
≥30
≤80
100g钢球,高度20cm
视窗九点/3循环
≥600Mpa
熊猫
(Panda)
0.95
1.515
27.2
≥700
≥40
电容触摸屏玻璃盖板物料选用常见的玻璃类型参数对照表
玻璃类型
厚度(mm)
折射率
光弹系数
nm/cm/Mpa
CS
(Mpa)
DOL(um)
CT(Mpa)
应力B10
(Mpa)
落球
规格
四杆弯曲
康宁2320
大猩猩3代
0.70
1.500
31.9
≥700

电容屏盖板玻璃原材料基础知识

电容屏盖板玻璃原材料基础知识

③高耐用度和防刮伤性 康宁玻璃具有高耐用度和防刮伤性,能够承受强
力的挤压和反复的触摸,能够满足大批量用户的需求。
④康宁玻璃尺寸规格 厚度:0.5mm-2.0mm 原片:1250*900mm
⑤康宁玻璃主要用途 由于康宁玻璃特有的性能,其主要用于电子视窗(如:手机触摸屏
和便携式平板显示器等),显示器保护玻璃,光学机器玻璃等。
b.康宁玻璃介绍: 康宁玻璃,英文名叫Corning gorilla glass,又称康宁大猩猩玻
璃,是一种铝硅酸盐玻璃,它是由美国康宁公司设计的一款玻璃。化 学强化前,康宁玻璃与普通的玻璃从外观和性能上来看没有太大的区 别,但化学强化后两者的性能就截然不同。所以一般我们所说的康宁 玻璃,大多数都是指化学强化后的康宁玻璃。
钢化玻璃
又称强化玻璃。它是用物理的或化学的方法,在玻璃表面上形成一个压 应力层,玻璃本身具有较高的抗压强度,不会造成破坏。
钢化玻璃特性 1.钢化玻璃强度高,其抗压强度比普通玻璃大4~5倍; 2.抗冲击强度也很高,用钢球法测定时,130g的钢球从35cm高度落下,玻
璃可保持完好。 3.热稳定性好,在受急冷急热时,不易发生炸裂是钢化玻璃的又一特点。
c.龙迹玻璃介绍: 日本最大的玻璃制造商旭硝子公司 AsahiGlass为了在触摸屏移动设备
上的激烈竞争,研制比康宁公司Gorilla更加犀利的Dragontrail龙迹玻 璃,龙脊玻璃是一款新型超韧性材料,且无比坚硬的玻璃材料,名 Dragontrail。号称其强度是传统钠钙玻璃的六倍,比iPhone 4上Corning 的Gorilla的玻璃更加坚硬。
康宁玻璃的特征: ①高应力值:
日本旭硝子、板硝子、中央硝子等进口原材料玻璃化学强化后, 应力值大概在300-450MPa,而化学强化后的康宁玻璃的应力值在 600MPa以上。 ②深应力层:

手机电容式触摸屏全解

手机电容式触摸屏全解

ITO (导电玻璃) ITO导电玻璃是在钠钙基或硅硼基基片玻璃的基础上,利用溅射、蒸发等多种方法镀 上一层氧化铟锡(俗称ITO)膜加工制作成的
高档液晶显示器专用ITO玻璃在溅镀ITO层 之前基片玻璃还要进行抛光处理,以得到 更均匀的显示控制
当手指触摸在金属层上时,由于人体电场,用户和触摸屏表面形成以一个耦合电容,对于 高频电流来说,电容是直接导体,于是手指从接触点吸走一个很小的电流。
发展历史
发展历史
发展历史
发展历史
发展历史
发展趋势
二、电容式触摸屏原理及工艺过程 1、电容式触摸屏原理
电容式触摸屏技术是利用 体的电流感应进行工作的。

电容式触摸屏是一块四层复合玻璃屏,玻璃 屏的内表面和夹层各涂有一层ITO,最外层是 一薄层矽土玻璃保护层,夹层ITO涂层作为工 作面,四个角上引出四个电极,内层ITO为屏 蔽层以保证良好的工作环境。
这个电流分别从触摸屏 的四角上的电极中流出,并 且流经这四个电极的电流与 手指到四角的距离成正比, 控制器通过对这四个电流比 例的精确计算,得出触摸点 的位置
耦合电容(Coupling capacitor)
耦合电容,又称电场耦合或静电耦合,是由于分布电容的存在而产生的一种耦合方式。 耦合电容器是使得强电和弱电两个系统通过电容器耦合并隔离,提供高频信号通路,阻止
自电容触摸屏原理
在触摸检测时,自电容屏依次分别检测横向与纵向电极阵列,根据触摸前后电容的变化, 分别确定横向坐标和纵向坐标,然后组合成平面的触摸坐标。自电容的扫描方式,相当于 把触摸屏上的触摸点分别投影到X轴和Y轴方向,然后分别在X轴和Y轴方向计算出坐标,最 后组合成触摸点的坐标。
自电容触摸屏原理 如果是单点触摸,则在X轴和Y轴方向的投影都是唯一的,组合出的坐标也是唯一的;如果

手机电容屏玻璃盖板工艺及检验标准

手机电容屏玻璃盖板工艺及检验标准

110±10g ¢ 30mm
玻璃厚度>0.8mm,要求冲 击高度35cm,不碎; 玻璃厚度≤0.8mm要求抗落 球冲击能力要大于0.24J (焦)不碎; 计算方式为:m*g*h, 其中:m为钢球质量(kg) g为重力加速度9.8m/s² , h为落球高度(m)= 0.24÷0.11÷9.8 ≌0.25 m
Page 4
二.尺寸检测:
1.外形尺寸:
外形长、宽尺寸;幅度尺寸;孔、槽尺寸; 孔、槽位置(如:孔到边距……);倒边 尺寸......
2.厚度尺寸:(厚度千分表测量) 3.印刷尺寸:
视窗大小、位置尺寸;字符大小、位置尺寸;透明孔大小、位置 尺寸;IR和半透孔大小、位置尺寸......
4.检查方式:
t:玻璃厚度
康宁2318 康宁2319 肖特玻璃 NEG玻璃
FSM-6000LE 玻璃表面应力仪 是用于测量化学强化和物理强化玻璃的表面应力。通过让光沿着玻璃表面传播,根 据光弹性技术测出其表面的应力以及应力层深度。根据测试镜片的材质选择正确的光 弹系数,调整好相对应的产品厚度,滴入适量的沉浸液,测试镜片的应力值
10mm/min
将玻璃正面向上放置在测试设备的支撑杆上,两 杆在可视区内并且到可视区边远距离相等;调整 设备使压杆位置对应于可视区的中间线,并且3 杆与可视区边缘平行如下图;在10mm/min的速度 下,下将压杆直到玻璃破裂,记下最大按压,力 值P;使用公式óf=3PL/(2bh2),计算触摸屏玻璃 强度ó。f:断裂强度,P:断裂载荷(N),L: 试样 跨距(mm),b:试样的宽度(mm),h:试样的厚(mm)
Page 10
三.丝印性能检测:
1.印刷方案: 依据客户图纸和检样板核对(包含印刷效果、版本)。

电容式触摸屏原理和技术的特点

电容式触摸屏原理和技术的特点

电容式触摸屏原理和技术的特点电容式触摸屏是通过在基材上镀上一层或者多层导电材料(比如铟锡氧化物ITO)而制成,之后与保护盖板密封贴合以保护电极。

当其它的导电体,比如裸露的手指或者导电笔触摸到它的表面,一个电子回路就在那里形成,感应器嵌入在玻璃里面以检测电流的位置,就这样完成了一个触摸操作。

这种工作方式跟电阻TP依靠物理点击是完全不一样的。

电容式触摸屏可以分为以下两大类:Surface Capacitive-表面电容式在玻璃基板上镀上透明导电涂层,然后在导电涂层上增加一层保护涂层。

电极被放置在玻璃的四个角上,四个角都被施加上相同的相位电压,在玻璃表面形成一个匀强电场。

当手指触摸到玻璃表面,电流将从玻璃的四个角上流经手指,从四个角上流经的电流比例将被测量以判断触摸点的具体位置。

测量出来的电流值跟触摸点到四个角的距离是成反比的。

技术特点:◆更适合大尺寸的显示器◆对很轻的触摸都有反应,而且不需要感应实际的物理压力◆由于只有一层玻璃,产品的透过率很高◆结构坚固,因为它只由一层玻璃组成◆潮湿、灰尘和油污对触摸效果不会产生影响◆视差小◆高分辨率和高响应速度◆不支持裸露手指与带手套组合操作,不支持裸露手指与手写笔组合操作◆不支持多点触摸◆有可能被噪声干扰Projected Capacitive-投射电容式相比表面电容式,投射电容式触摸屏通常用在较小的屏幕尺寸上,内部结构上包括一个集成了IC芯片用于处理数据的线路板,拥有指定图案的许多透明电极层,表面上覆盖一层绝缘的玻璃或者塑料盖板。

当手指接近触摸屏表面,静电电容在多个电极间同时变化,通过测量这些电流之间的比例,可以精确地判断出接触的位置。

投射电容式技术有两种感应方式:栅格式和线感式。

人体能够导电是因为含有大量的水份,当手指靠近X和Y电极的图案,在手指和电极间将产生一个耦合电容,耦合电容会使用X和Y电极间的静电电容发生变化,通过侦测电极间哪个位置的静电电容发生变化,触摸感应器就能发现具体的触摸点。

电容式触摸屏基础知识的介绍与学习

电容式触摸屏基础知识的介绍与学习

15
;小弧度盖板我司定义在1.2mm以下;2.5mm以上定义大弧度。3D盖板暂无资源配合
5.1.4、玻璃常用厚度:0.55、0.7、0.95、1.1、1.5、1.8、2.0、3.0、4.0、 5.0、6.0mm 5.2、P盖板的介绍 5.2.1 盖板用到材料:PC、PET、PMMA、复合板;主要使用PC、PET。复合板主要用于做后盖。做 面板成本太高。 5.2.2 常用厚度: PC、PMMA:0.25-0.38-0.5-0.65-0.8-1.0-1.2-1.5-2.0mm PET:0.188、0.25、0.3mm
2.PI:常见的厚度有1mil与 1/2mil两种.
3.胶:常见厚度为13UM
单面基材 双面基材
26
一、电容式触摸屏的介绍
八、FPC的介绍
8.2 FPC的基本结构与材料(覆盖膜)
1.PI:表面绝缘用.常见的厚度
有1mil与1/2mil. 2.胶:依基材规格和客戶要求
覆盖膜
而決定.常见厚度有15
UM/20UM/25UM
28
一、电容式触摸屏的介绍
工艺流程(普通双面板)
开料
钻孔
沉铜
镀铜
前处理
蚀刻
退膜
固化绿 油
表面处理 (沉镀金)
29 包装
线检 (PQC)
微蚀钝 化
显影
丝印字 符
外观全检 (FQC)
显影
叠覆盖 膜
曝光
固化
冲边框
曝光
层压覆 盖膜
预烤
测试
冲外型
贴干膜
靶冲
丝印绿 油
贴补强
层压补 强
二、不同结构触摸屏的优缺点对比
一、 电容式触摸屏的介绍

触摸屏盖板玻璃通用检验规范

触摸屏盖板玻璃通用检验规范

W
目视+菲 林卡
线状缺陷 (毛屑异物 等)
0.03mm<W≦0.05mm,L≦2mm,N≦1
W>0.05mm,不可有 注:1.陷的间距≥5mm,允许 2.拭掉的线状缺陷,允许
Page 14
检验项目
判定标准 ①镜片视窗四周边,往印刷区域延伸2cm位置, 对灯光照射,不允许有任何透光、漏光缺陷; ②按键、半透孔四周边往印刷区域延伸3cm位置 对灯光照射,不允许有任何透光、漏光缺陷 ③镜片边缘漏光,对白色背景检查,按锯齿标准 判断 ④其它区域透光、漏光,对照白色背景检查,按 点转缺陷判断。 ① D≤0.1mm的点,可以忽略不计(不可密集串 点,即间距≥10mm;) ② D≤0.0.15mm的点,每片可允许≤2处, D> 0.15mm为不合格 ③任意2缺陷间距离≥20mm;或以限度样为准。 ①检验区域为印刷的非透光区,相同色系的油墨 色差、丝印位移不明显为合格; ②红外线孔、按键、半透孔等印刷,油墨色差不 明显,对比上、下限度色板,在规格内为合 格,超出规格为不合格。 对黑底检查,在正常的光照和目距目视5秒钟检 查,不明显,不能一样就看出为合格。
电容式触摸屏技术是利用人体的电流感应进行工作的。 电容式触摸屏是一块四层复合玻璃屏,玻璃屏的内表面和夹层各涂有 一层ITO,最外层是一薄层矽土玻璃保护层,夹层ITO涂层作为工作面, 四个角上引出四个电极,内层ITO为屏蔽层以保证良好的工作环境。 当 手指触摸在金属层上时,由于人体电场,用户和触摸屏表面形成以一个 耦合电容,手指从接触点吸走一个很小的电流。这个电流分从触摸屏的 四角上的电极中流出,并且流经这四个电极的电流与手指到四角的距离 成正比,控制器通过对这四个电流比例的精确计算,得出触摸点的位置
检视面与桌面平行, 从镜片上往下看。

精选电容屏盖板玻璃工艺流程培训

精选电容屏盖板玻璃工艺流程培训
Page 14
②抛光环氧齿轮板的排列
玻璃产品 间距>6mm
凹槽内玻璃与星板 间距0.125-0.15MM
玻璃边缘与星板 内圈间距>6mm
玻璃产品0.4-2.0MM 齿轮114齿
星板厚0.4-1.2MM
玻璃星板排列图 玻璃产品厚度比星板厚度高0.1MM
Page 15
③盖板玻璃抛光磨料
抛 当抛光液pH在6~8之间时,主要是抛光液中的水和玻璃中的SiO2作用。
Page 5
C精雕
CNC精雕玻璃是采用精雕机砂轮槽对毛坯玻璃进行磨边,去掉余量, 并通过钻头进行打孔、雕槽、磨边以满足最终成品要求。
a.影响CNC磨边质量要素:
a.磨削热量。 b.磨削力。
磨削区 温度
磨削点 温度
砂轮速度,V砂 磨削热量
磨削力
砂轮转速越高,磨削力减小,磨削效果增加,可有效减少砂边;但是产生热 量增多,需大量冷却液及时带走热量与玻璃碎屑,否则会产生小烧崩边。
Page 1
电容式触摸屏盖板玻璃工艺流程
浅划伤、异物 产品抛光返修
平磨抛光
外观检验
基板切割
CNC成型
精雕外形 开槽 打孔
超声波洗
外观检验
化学钢 化
外观合格品
直接钢化
抛光返磨
检查、包装
超声波清洗
出货
丝印
烘烤 擦片
白片检验
超声波洗
Page 2
盖板玻璃生产流程工序介绍:
1.基板切割
基板切割为盖板玻璃加工的第一个步骤,采用切割机将原板白片玻 璃切割成比最终成品尺寸略大的毛坯。
超声波清洗注意事项
1.不得无水操作或将振头无故提出水面。虽然系统有保护装置,但这 样做易损坏振动 子。

触摸屏工艺简介学习课程

触摸屏工艺简介学习课程
的电场让手指和和触摸屏表面形成一个耦合电容,对于高频电流来说,电容是直接导体,
于是手指从接触点吸走一个很小的电流。这个电流分从触摸屏的四角上的电极中流出, 并且流经这四个电极的电流与手指到四角的距离成正比,控制器通过对这四个电流比例 的精确计算,得出触摸点的位置。
第2页/共29页
第二页,编辑于星期三:二十三点 一分。
第6页/共29页
第六页,编辑于星期三:二十三点 一分。
4、触摸屏的结构
主要的结构分类:
①、G+F; ②、G+F+F;
③、G+G;
④、OGS; ⑤、ON-CELL; ⑥、IN-CELL
第7页/共29页
第七页,编辑于星期三:二十三点 一分。
①、G+F结构:COVER LENS(0.7)+OCA(0.125)+FILM SENSOR(0.125)=0.95mm
不过OGS仍面临着强度和加工成本的问题。由于OGS保护玻璃和触摸屏是集成在一起的,通
常需要先强化,然后镀膜、蚀刻,最后切割。这样在强化玻璃上切割是非常麻烦的,成本高、良 率低,并且造成玻璃边沿形成一些毛细裂缝,这些裂缝降低了玻璃的强度,目前强度不足成为制 约OGS发展的重要因素。
第11页/共29页
第十一页,编辑于星期三:二十三点 一分。
镀膜
3、镀膜原理图
真空镀膜,主要用来蒸镀AF、AR
溅射镀膜,主要是ITO、MoAlMo、金属的镀膜
基板
ITO镀膜
第18页/共29页
金属镀膜
第十八页,编辑于星期三:二十三点 一分。
黄光蚀刻介绍
1、ITO蚀刻介绍
ITO
基板
光阻
上光阻
Mask

电容式触摸屏原理及详细资料

电容式触摸屏原理及详细资料

SNR的传统定义为信号功率与噪声功率比
SNRP=PS/PN=VS2/VN2=SNRV2
如果采用这个定义的SNR, 则信噪比能达到数 千。
SNR是一个基本参数, 决定系统的大部分性能
SNRV≥50, 系统能稳定工作
SNRV≥100, 系统性能优良
FTS方案配合相应的TP, SNRV≥150
间的电容 优点: 真实多点,速度快 缺点: 复杂,功耗大,成本高
13
Panel Process
玻璃双面(DITO)
ITO图案做在玻璃的上下表面, 分别为x轴和Y 轴, 上表面加Lens
玻璃单面(SITO)
ITO图案做在玻璃的上表面 , 下表面为 shielding
玻璃单面架桥, X轴与Y轴交汇处采用架桥
34
12/27/2009
34
OS
CTP系统是一种普通外设, 采用标准的SPI、 I2C接口, 与OS无必然关系
SPI与I2C可以通过硬件接口连接, 也可以通 过软件模拟方式连接
24
坐标计算-Center Point algorithm
i-1 i i+1
• 找出电容最大值和对应的列

Pi i
• 用以最大电容值列为中心的三列 求出其加权平均, 即横坐标
X K * Pi1 * (i 1) Pi *i Pi1 *(i 1) Pi1 Pi Pi1
其中, K为映射系数
25
SNR越高则参数的置信位数越高;计算的结果越可 靠则精度越高
合适的Pitch能提高精度。Pitch的选择主要与手指 的大小有关。一个典型的Pitch为5mm。
FTS整合TP设计与算法, 提供业内领先的TP触摸精 度
26 1边2/27沿/20±09 2mm, 非边沿±1mm

电容触摸屏结构组成

电容触摸屏结构组成

电容触摸屏结构组成
电容式触摸屏是一种利用电容感应技术实现触摸控制的设备。

其基本结构包括以下几个部分:
1. 覆盖层:这是用户直接触摸的部分,通常由玻璃或塑料制成。

覆盖层的表面经过特殊处理,例如防刮、防指纹等,以提高触摸的可靠性和用户体验。

2. 导电层:导电层位于覆盖层的下面,通常由透明的导电材料制成,如ITO(氧化铟锡)或金属网格。

导电层的作用是在触摸时与人体形成一个电容,从而检测到触摸的位置。

3. 隔离层:隔离层位于导电层和传感器之间,用于隔离两个导电层,防止它们之间产生电容耦合。

隔离层通常由绝缘材料制成,如聚酯薄膜或玻璃纤维。

4. 传感器:传感器是电容式触摸屏的核心部分,它由一组导电电极组成。

当用户触摸屏幕时,导电层与传感器之间的电容会发生变化,传感器通过检测这些电容变化来确定触摸的位置。

5. 控制电路:控制电路用于处理传感器检测到的电容变化,并将其转换为坐标信息。

控制电路还可以实现触摸手势识别、多点触摸等功能。

电容式触摸屏的原理

电容式触摸屏的原理

电容式触摸屏的原理
电容式触摸屏是一种常见的触摸屏技术,其工作原理基于电容的物理特性。

它由透明导电层、玻璃基板、电介质和控制电路组成。

在触摸屏的表面涂覆了一个透明导电层,通常使用的是一层薄膜或氧化物导电材料。

当触摸屏没有被触摸时,这一层导电层上存在静电电场。

当用户触摸触摸屏时,手指和导电层之间会形成一个微小的电容。

这个电容会改变导电层上的电场分布,并且导致触摸点附近的电压发生变化。

由于电容的改变,触摸屏上的控制电路会检测到这一变化,并将其转化为相应的触摸坐标。

控制电路会根据触摸的位置,向计算机或其他设备发送相应的指令。

为了提高精度和使用性能,电容式触摸屏通常采用了多点触控技术。

通过在触摸屏上布置多个导电层和传感器,可以同时检测多个触摸点的位置。

总的来说,电容式触摸屏通过检测电容变化来实现触摸输入的感应,具有高灵敏度、快速响应等优点,因此被广泛应用于智能手机、平板电脑、导航系统等电子设备中。

电容式触摸屏资料

电容式触摸屏资料


3. 紅 外 線 觸 摸 屏
表面聲波是一種沿介質表面傳播的機械波。該種觸摸屏由觸摸屏、聲波發生器、 反射器和聲波接受器組成,其中聲波發生器能發送一種高頻聲波跨越螢幕表面, 當手指觸及螢幕時,觸點上的聲波即被阻止,由此確定座標位置。表面聲波觸 摸屏不受溫度、濕度等環境因素影響,解析度極高,有極好的防刮性,壽命長 (5000萬次無故障);透光率高(92%),能保持清晰透亮的圖像品質;沒有 漂移,只需安裝時一次校正;有第三軸(即壓力軸)回應,最適合公共場所使 用。

2. Touch Screen Implementation Methods
Resistive Touch Screens - Requires pressure (stylus) for contact between two resistive/conductive layers - Prone to wear & tear - 2 ITO layers required (plus spacer layer) - Lower transparency than capacitive - High pointer precision
薄的ITO材料透明性好,但是阻抗高;厚的ITO材 料阻抗低,但是透明性會變差。在PET聚脂薄膜 (電阻式觸摸屏會用到)上沉積時,反應溫度要下降 到150度以下,這會導致ITO氧化不完全,之後的 應用中ITO會暴露在空氣或空氣隔層裏,它單位 面積阻抗因為自氧化而隨時間變化。這使得電阻 式觸摸屏需要經常校正。
四、通訊方式
1。UART:Universal Asynchronous Receiver and Transmitter 通用非同步接收/發送裝置 .
2。SPI:Serial Peripheral interface串行週邊設備介面。 SPI匯流排系統是一種同步串行外設介面,可以使MCU 與週邊設備以串行方式進行通信。

触摸屏结构分解

触摸屏结构分解

b、基板胶片:常见的厚度有1mil与1/2mil两种
3.4 IC
触摸屏的IC指的是触控芯片,芯片即是IC,是指端面可与摩擦衬片和摩擦材料层 做成一体的金属片或非金属片,泛指所有的电子元器件,是在硅板上集合多种电子 元器件实现某种特定功能的电路模块。它是电子设备中最重要的部分,承担着运算 和存储的功能。(触控IC,电容式触摸屏的“大脑”)
触摸屏结构分解
讲解人:夏玉坤
电容式触摸屏:
与电阻式触摸屏不同,电容式触摸屏是利用人 体的电流感应进行工作的。
电容式触摸屏的感应屏是一块四层复合玻璃屏, 玻璃屏的内表面和夹层各涂有一层导电层,最外 层是一薄层矽土玻璃保护层。当我们用手指触摸 在感应屏上的时候,人体的电场让手指和和触摸 屏表面形成一个耦合电容,对于高频电流来说, 电容是直接导体,于是手指从接触点吸走一个很 小的电流。这个电流分从触摸屏的四角上的电极 中流出,并且流经这四个电极的电流与手指到四 角的距离成正比,控制器通过对这四个电流比例 的精确计算,得出触摸点的位置。
3.3 FPC
1.FPC

一般指柔性线路板,是以聚酰亚胺或聚酯薄膜为
基材制成的一种具有高
度可靠性,绝佳的可挠性印刷电路板 ,具有配线密度 高、重量轻、厚度薄的特点!。
产品结构(见右图):
a、铜箔基板:基本分成电解铜与压延铜两种. 厚度上 常见的为1oz 1/2oz 和 1/3 oz!
IC就是半导体元件产品的统称,包括: 1.集成电路(integratedcircuit,缩写:IC) 2.二,三极管。 3.特殊电子元件。
IC的功能:我们把电容式触摸屏的sensor解释为传感器,那么电容式触摸屏对IC功 能的定义即为模数转换器,通过它将sensor上的模拟信号转化为数字信号。

电容式触摸屏(CTP)介绍

电容式触摸屏(CTP)介绍

03 CTP的发展趋势
技术创新
新型材料
采用更轻、更薄、更耐用的材料,提高触摸屏的耐用性和稳定性。
高分辨率
提高显示分辨率,为用户提供更清晰、更细腻的视觉体验。
多点触控
实现多点触控功能,支持多个手指同时操作,提高交互体验。
市场拓展
移动设备
电容式触摸屏在智能手机、 平板电脑等移动设备中得 到广泛应用,未来市场占 有率将继续提升。
产业链整合趋势
为了降低成本和提高效率,电容 式触摸屏产业链将进一步整合, 形成更加完善的生态系统。
感谢您的观看
THANKS
扰的影响。
支持多点触控
电容式触摸屏支持多点 触控技术,可以实现多 个手指同时操作和手势
识别。
成本较低
与电阻式触摸屏相比, 电容式触摸屏的成本较 低,具有较高的性价比。
02 CTP的应用领域
消费电子
01
02
03
智能手机
电容式触摸屏已成为智能 手机的标准配置,为用户 提供直观、快速的交互体 验。
平板电脑
兼容性测试
加强不同品牌和型号的电容式触摸屏 之间的兼容性测试和认证,促进市场 健康发展。
04 CTP的优缺点
优点
高灵敏度
电容式触摸屏能快速响应触摸 动作,为用户提供流畅的交互
体验。
稳定性好
由于其工作原理,电容式触摸 屏在长时间使用下仍能保持稳 定的性能。
支持多点触控
电容式触摸屏支持多点触控, 使得复杂的多指手势得以实现 。
3
虚拟现实与增强现实
电容式触摸屏将为虚拟现实和增强现实设备提供 更自然、直观的交互方式。
市场前景预测
市场规模持续增长
随着智能终端设备的普及和技术 的不断进步,电容式触摸屏市场 规模将继续保持增长态势。
