尺寸标注方法及标准
通用技术 尺寸标注
通用技术尺寸标注尺寸标注是通用技术中的一项重要内容，它用于规定和描述物体的尺寸、形状和位置关系，以确保产品的制造和组装能够符合设计要求。
尺寸标注的准确与否直接影响着产品的质量和可制造性。
本文将从尺寸标注的定义、标注方法、标注规则以及应用场景等方面进行阐述。
一、尺寸标注的定义尺寸标注是指在工程图纸上标注物体各个部分的尺寸，包括长度、宽度、高度等，以确保产品的尺寸符合设计要求。
尺寸标注通常使用标注线、标注箭头和标注数字等符号来表示，通过这些符号可以清晰地表达出物体的尺寸信息。
二、尺寸标注的方法尺寸标注有多种方法，常见的有基线标注法、直接标注法和链式标注法等。
基线标注法是指将标注线的起点与基线对齐，标注线的终点与被标注对象的边缘对齐，然后在标注线上方或下方写上尺寸数值。
直接标注法是指直接在被标注对象上标注尺寸数值，适用于一些简单的尺寸标注。
链式标注法是指将多个尺寸标注通过标注线依次连接起来，形成链式标注，适用于一些复杂的尺寸标注。
三、尺寸标注的规则1. 尺寸标注应尽量避免重叠和交叉，标注线应清晰、简洁。
2. 尺寸标注应尽量使用整数，不宜使用小数或分数，以便于制造和测量。
3. 尺寸标注应放置在视图的可读位置，避免标注与其他图形重叠。
4. 尺寸标注应尽量与被标注对象保持一定的距离，避免干扰视图的美观性。
5. 尺寸标注应标明单位，如mm、cm、inch等，以确保尺寸的准确性和统一性。
四、尺寸标注的应用场景尺寸标注广泛应用于各个领域，如机械制造、建筑设计、电子产品等。
在机械制造中，尺寸标注用于标明零件的尺寸和公差，以确保零件的互换性和可制造性。
在建筑设计中，尺寸标注用于标明建筑物的尺寸和空间布局，以便于施工和装修。
在电子产品中，尺寸标注用于标明电路板的尺寸和元器件的位置，以确保电路的正常运行。
尺寸标注作为通用技术的一项重要内容，对于产品的设计、制造和组装起着至关重要的作用。
它能够确保产品的尺寸符合设计要求，提高产品的质量和可制造性。
国标7X12长圆孔尺寸标注方法
国标7X12长圆孔尺寸标注方法1. 确定标注位置：在7×12长圆孔的指定位置进行标注，确保标注的清晰、准确。
2. 确定圆孔直径：标注直径尺寸，通常使用细实线进行标注，确保直径尺寸的清晰可见。
3. 确定圆孔深度：如果长圆孔有深度要求，需要标注圆孔的深度尺寸，通常使用箭头表示。
4. 标注其他尺寸：根据实际情况，可能还需要标注圆弧半径、角度等尺寸，使用相应的符号进行标注。
具体标注方法如下：1. 圆孔直径尺寸：在图纸上画出直径符号，使用细实线进行标注，注意符号应该清晰、准确。
如果使用数字表示直径符号，需要用文字进行说明。
2. 圆孔中心距周边距离：标注圆孔中心与周边距离的尺寸，可以使用细实线绘制出中心点或虚线表示中心线，并进行尺寸标注。
3. 深度尺寸：在圆孔上方或适当位置进行深度尺寸的标注，使用箭头表示深度方向，并进行相应的注释说明。
4. 角度尺寸：如果长圆孔需要一定的角度，如倾斜等，需要标注相应的角度尺寸，使用角度符号和细实线进行绘制，并进行注释说明。
5. 其他必要的细节说明：在图纸中可能需要说明其他必要的细节，如孔口的形状、螺纹规格等。
最后需要注意的是，所有标注都应该清晰、准确，确保阅读者能够准确理解。
在标注完成后，需要检查所有的尺寸和细节是否符合标准要求，确保图纸的质量。
国标7×12长圆孔是一种常用的标准件，广泛应用于各种机械、建筑等领域。
因此，正确、清晰的标注方法对于使用这种标准件非常重要。
通过以上方法，可以确保标注的准确性，方便后续的加工、安装和使用。
在实际应用中，可能还需要考虑其他因素，如图纸的清晰度、比例等。
因此，建议在标注前仔细考虑实际情况，并参考相关标准进行标注。
如果有条件，最好在标注完成后请专业人士进行检查和确认，以确保图纸的质量和准确性。
模具设计图纸标注标准及常见尺寸标注方法27581
3‧ 模仁視圖的布置 3.1. 主視圖要以開模方向的視圖作為主視圖‧ 3.2. 側視圖要靠近主視圖擺放，然後才是剖視圖‧ 3.3. 模仁外側為斷差面或曲面時，要以側視圖反映
其形狀‧不要以剖視圖反映其形狀‧ 3.4. 放大盡量放在其圖旁邊‧
➢ 行位,行位座,行位耐磨板,行位压板,铲基 拨杆(S01,S02……)
BACK
斜顶
1.斜顶,英文名為Angle Lifer,我部門命名為AG01﹐… 2.斜顶的功用有﹕A.成形倒勾B.頂出成品C.排氣 3.斜顶的重要工位﹕A.成形工位B.配合面 4.一般情況下, 斜顶高度方向應以分模線PL為基准進行標
6 號色----------0.10 -----------紫色
7 號色----------0.20 -----------白色
8 號色----------0.08 -----------\
9 號色----------0.08 -----------\
其它----------0.10------------\
標注按模仁的標注規范。有水路的行位還 應標出其水路的大小﹑規格及高度。
圖 (一) 簡易行位座
耐磨板
行位压板
铲基
拨杆
线割图档制作规范
➢ 目的 统一、规范线割档的制作方法并推广之。
➢ 适用范围 设计部制作线割档的相关人员。
➢ 内容 1.线割图档的源图必须调用3D人员转换的最新.Dwg 档。 2.配合加工部的线割编程软件，设计所制作的线割 轮廓线只能由直线和圆弧组成，其它任何线条将使 档案读不出来。 3.前后模仁的分模面、内模仁镶件孔与镶件外轮廓 线是曲线且需要线割加工时，制作的线割轮廓线要 用同一条线，以保证其装配的准确性。
机械制图尺寸标注标准
机械制图尺寸标注标准机械制图尺寸标注标准一、尺寸及公差标注原则1、尺寸标注应准确，符合国家标准要求，单位选择应统一；2、尺寸标注应清晰明了，上下表示应统一；3、尺寸不能部分标注；4、公差应标明，并应完全体现出整个误差包络范围；5、标注的尺寸应压缩为采用全数字表示方式，仅字母或缩写不明确其正确意义时，可采用字母或缩写加上相应解释；6、有些由科学取精、取偏后计算而来的尺寸，应当标注可用计算方式计出；7、特殊尺寸标注应注明计算方法，并有明确的计算公式；二、尺寸表示方法1、直接标注：正确而简洁的表示方式，适用于直锥、内圆孔、倒角和螺纹等，采用数字和单位组合，在图面上用线表示位置；2、间接标注：以箭头或虚线圆弧两点连线的中点表示，适用于圆柱孔、抛两个圆弧的中心点的距离表示；三、尺寸简写1、公差表示简写：标注安全尺寸时，可用负号“――”代替加减号“±”。
如内圆孔直径一般标注D～代表D-负公差D+正公差；2、单位简写：通用简写可在米、厘米、毫米或其他单位简写前加上“n”，n表示通用简写意义；3、特殊简写：比如，可有尺寸简写1/4形式m，r表示半径，A、B表示平行边长；四、尺寸表示规范1、量具尺寸表示应以整数标注，小数不能大于2位；2、表示的尺寸和公差要一一对应，误差不能交叉；3、图面标注的尺寸及公差数值不能大于部件实际外形尺寸，而表示公差不能小于实际公差范围；4、通用尺寸及公差，可不必表示明确。
如4-4H、4H，均表示M4-4H；5、尺寸及公差不能缺，但可用中文表示工件型式，如：“平面”“曲面”；6、应将螺纹公差表示在螺纹标注处，但螺纹种类、级数和气孔位置可在其他视图注明；7、标注的各尺寸的位置及其标注方式，应统一，不混用或各自另注；8、坐标传递应统一，“X”、“Y”、“Z”等坐标系统应靠下加标注，但可使用角度代替X、Y或Z轴；9、组件尺寸一律在上表面标注；10、标注样式、大小、位置等应统一，不应影响视觉清晰度；11、标注不够清楚，应另附描述说明。
工程制图--尺寸标注
(1).画基准线 (2).分析各线段，确定哪些是已知线段，哪些是中间 线段，哪些是连接线段。 (3).按已知线段、中间线段、连接线段的次序逐个标注尺寸。
例:
例:
5.基本体的尺寸标注
(1).平面立体的尺寸注法
(2).曲面立体的尺寸注法
6.切割体的尺寸标注
切割体要标注基本几何体的大小，还要标注截断面的定位尺寸 不要标注截断面的大小尺寸，不要在截交线上标注尺寸。
工程制图--尺寸标注
讲授: 樊玲芳
工程图样
工程图样是准确表达工程对象形状、大小、结构及技术要求的图，简称图样。
§1 尺寸的标注方法
在图样中，除需表达零件的结构形状外，还需标注尺寸， 以确定零件的大小。
1、基本规则
1). 以毫米为单位，如采用其他单位时，则必须注明单位名称。 2). 每个尺寸一般只标注一次，并应标注在最能清晰地反映该结构 特征的视图上。 3). 尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。 4). 图中所注尺寸为零件完工后的尺寸。
3.支架类零件
支架类零件包括拨叉、支架、连杆和支座等。主视图多采用工作位 置，或将其倾斜部分摆正时的自然安放位置。
4.箱体类零件
箱体类零件包括阀体、泵体和箱体等，主视图多采用工作位置。
3).表面粗糙度代号在图样上的标注
(1).在图样上标注表面粗糙度的基本原则
①.在同一图样中，零件每个表面只标注一次表面粗糙度代号，符号的尖 端必须从材料外指向被加工表面； ②.在表面粗糙度代号中，数值的大小和方向必须与图中尺寸数字的大小和方向一致； ③.图样上所注表面粗糙度是指零件完工后的表面粗糙度
4).不应在相贯线和截交线上标注尺寸
5).当形体的外轮廓为曲面时，总体尺寸应注到该曲面的中 心线位置，同时加注该曲面的半径

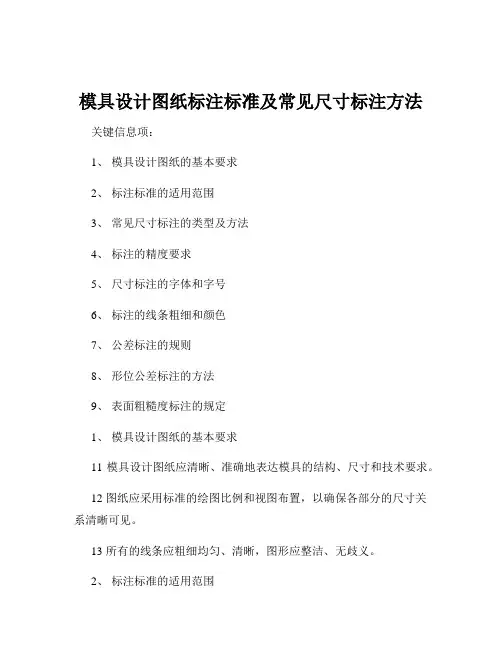

模具设计图纸标注标准及常见尺寸标注方法
模具设计图纸标注标准及常见尺寸标注方法关键信息项：1、模具设计图纸的基本要求2、标注标准的适用范围3、常见尺寸标注的类型及方法4、标注的精度要求5、尺寸标注的字体和字号6、标注的线条粗细和颜色7、公差标注的规则8、形位公差标注的方法9、表面粗糙度标注的规定1、模具设计图纸的基本要求11 模具设计图纸应清晰、准确地表达模具的结构、尺寸和技术要求。
12 图纸应采用标准的绘图比例和视图布置，以确保各部分的尺寸关系清晰可见。
13 所有的线条应粗细均匀、清晰，图形应整洁、无歧义。
2、标注标准的适用范围21 本标注标准适用于各类模具设计图纸，包括注塑模具、冲压模具、压铸模具等。
22 对于特殊类型的模具或有特定要求的项目，可在遵循本标准的基础上进行适当的调整，但需在图纸中明确说明。
3、常见尺寸标注的类型及方法31 线性尺寸标注311 水平尺寸应从左至右标注，垂直尺寸应从上至下标注。
312 尺寸线应与所标注的线段平行，且间距均匀。
313 尺寸数字应位于尺寸线的上方或中断处，字头朝上或朝左。
32 直径尺寸标注321 直径尺寸应在尺寸数字前加注符号“Φ”。
322 标注圆的直径时，尺寸线应通过圆心。
33 半径尺寸标注331 半径尺寸应在尺寸数字前加注符号“R”。
332 标注圆弧的半径时，尺寸线应从圆心引出。
4、标注的精度要求41 尺寸标注的精度应根据模具的使用要求和加工工艺确定。
42 一般情况下，未注明公差的尺寸，其公差应符合相关国家标准的规定。
43 对于重要尺寸，应在图纸中明确标注公差值。
5、尺寸标注的字体和字号51 尺寸标注的字体应采用标准的工程字体，如宋体、仿宋体等。
52 字体的字号应根据图纸的大小和复杂程度选择，一般以清晰可读为原则。
53 尺寸数字的高度应与尺寸线的宽度相匹配，通常为尺寸线宽度的15 倍左右。
6、标注的线条粗细和颜色61 尺寸线、尺寸界线应采用细实线，其线宽一般为 025mm 035mm。
62 中心线、轴线应采用点划线，其线宽一般为 025mm 035mm。
CAD尺寸标注细则规范
⑵ 尺寸线(有终端箭头)
① 尺寸线用细实线绘制，不能用其它图线代替，也不得与其它 图线重合、或画在其延长线上
② 标注线性尺寸时，尺寸线必须与所标注的线段平行 ③ 尺寸线的终端符号全图应一致
4
⑶ 尺寸界线
① 尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中 心线处引出
② 也可利用轮廓线、轴线或对称中心线作尺寸界线 ③ 尺寸界线应与尺寸线垂直，当尺寸界线过于靠近轮廓线时，允
或名称。
2
2.尺寸的组成——完整的尺寸，由下列内容组成：
⑴ 尺寸数字(包括数字前有时附加的规定符号)
① 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺 寸线的中断处
② 水平注写时字头向上、垂直注写时字头向左 ③ 尺寸数字不可被任何图线穿过，当不可避免时可把图线断开 ④ 数字要采用标准字体，字高全图应保持一致
设计基准
20
② 工艺基准
用以确定零件加工或测量的基准。
法兰盘在车床上加工时是以左端面F作为轴向尺寸的基准； 测量键槽的深度时是以轴孔的母线G为基准。 轴在车床上加工时，以右端面H为基准定位的。
工艺基准
工艺基准
21
⑵ 结构的主要尺寸必须直接注出
零件在生产过程中不可避免地会产生加工误差，为确保零件 的使用性能，结构的主要尺寸必须直接注出(图中尺寸a、b) 。
⑷ 最后检查、调整，标注出总体高度
当总体尺寸与定形尺寸或定位尺寸重复时， 只需标注一次
(c) 标注侧板尺寸
(d) 检查、调整
28
本节要点
一．尺寸的组成 二．尺寸标注的基本要求 三．尺寸标注的基本规定 四．零件尺寸的合理标注 五．零件上常见结构的尺寸标注
29
11
尺寸标注方法及标准[专业知识]
![尺寸标注方法及标准[专业知识]](https://img.taocdn.com/s3/m/c477c22bc850ad02df80413d.png)
高等教育
11
⒋ 狭小部位尺寸
高等教育
12
7.2 组合体的尺寸标注方法
一、基本方法──形体分析法
将组合体分解为若干个基本体和简单体， 在形体分析的基础上标注三类尺寸。
⑴ 定形尺寸 确定各基本体形状和大小的尺寸。 ⑵ 定位尺寸 确定各基本体之间相对位置的尺寸。
三、角度、直径、半径及狭小部位尺寸的标注。
⒈ 角度尺寸
⑴ 尺寸线应画成圆弧，其圆心是该角的顶
点。尺寸界线沿径向引出。圆弧的半径则
根据图中的需要确定。
角度数字一
律水平书写
60°
90°
25° 5°
高等教育
8
⒉直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注符 号。
10
10
5 5 20
⑵ 标注球面直径时，应在符
高度 基准
宽度 基准
长度 高等教育
24
基准
高度基准
100 75
85
190
30
75
105
40
4×12 16
30 180
长度基准
90
90
55
宽度基准
110
45°
50
➢ 形体分析。 ➢ 逐个标注基本形体的定
形定位尺寸。 ➢ 标注总体尺寸。
高等教育
25
A－A
B－B
高度基准 长度基准
R
A
4×
B A A
B
S10
号前加注符号S。
⑶ 整圆或大于半圆的圆弧，要标注直径尺寸； 等于或小于半圆的高等圆教育弧应注半径尺寸。 9
⒊ 半径尺寸
国标关于尺寸标注的规定
国标关于“尺寸标注”的规定
（1）尺寸界线
尺寸界线应用细实线绘制，一般应与被注长度垂
直，其一端应离开图样轮廓线不小于2mm，另一端宜超
出尺寸线2～3mm，图样轮廓线可用作尺寸界线。
（2）尺寸起止符号
尺寸起止符号一般用中粗（0.5b）斜短线绘制，
其斜度方向应与尺寸界线成顺时针45°，长度宜为2～
3mm。
半径、直径、角度与弧长的尺寸起止符号，宜用箭
头表示。
（3）互相平行的尺寸线
互相平行的尺寸线应从被注写的图样轮廓线由
近向远整齐排列，应将大尺寸标在外侧，小尺寸标在
内侧。
尺寸线距图样最外轮廓之间的距离，不宜小于
10mm。
平行排列的尺寸线的间距，宜为7～10mm，并应
保持一致，如图所示。
（4）尺寸数字
所有注写的尺寸数字应离开尺寸线约lmm。
尺寸标注的几个要素
尺寸标注的几个要素尺寸标注是制造业中非常重要的一项标准化工作，它帮助生产和设计人员更好地理解和沟通产品的尺寸和形状。
本文将从尺寸标注的几个要素入手，介绍尺寸标注的重要性、标注方法和注意事项。
一、尺寸标注的重要性尺寸标注是产品制造中不可或缺的一项工作，它可以帮助生产和设计人员更好地理解产品的尺寸和形状，从而保证产品的质量和精度。
尺寸标注可以指导生产过程中的加工和检测，确保产品的符合设计要求和客户需求，减少制造过程中的错误和浪费。
二、标注方法尺寸标注是根据产品的实际尺寸和形状，通过标注符号和文字描述，表达出来的。
下面介绍一些常见的标注方法：1. 直线尺寸标注直线尺寸标注是指直线的长度、宽度、高度等尺寸标注。
标注时通常用尺寸箭头和标注线表示，箭头指向被标注的尺寸，标注线与直线垂直或平行。
2. 圆形尺寸标注圆形尺寸标注是指圆形、圆柱形等具有圆形特征的部件的尺寸标注。
标注时通常用尺寸箭头和标注线表示，箭头指向被标注的尺寸，标注线与圆心相交或平行。
3. 倾斜尺寸标注倾斜尺寸标注是指倾斜的面、斜线、斜边等不垂直于标注面的尺寸标注。
标注时通常用尺寸箭头和标注线表示，箭头指向被标注的尺寸，标注线平行于标注面。
三、注意事项尺寸标注是制造业中非常重要的一项标准化工作，下面介绍一些尺寸标注时需要注意的事项：1. 标注要准确清晰尺寸标注要准确清晰，标注符号和文字要清晰可见，标注线和箭头要与被标注的部件相连，标注位置要合理。
2. 勿重复标注尺寸标注时要避免重复标注，同一尺寸只需标注一次，避免造成混淆和错误。
3. 避免歧义尺寸标注时要避免歧义，标注符号和文字要准确表达被标注的尺寸和形状，避免造成误解和错误。
4. 标注要规范尺寸标注要遵循标准规范，标注符号和文字要符合标准要求，标注位置和标注方式要符合标准规定，避免造成不必要的误解和错误。
尺寸标注是制造业中非常重要的一项标准化工作，它可以帮助生产和设计人员更好地理解产品的尺寸和形状，从而保证产品的质量和精度。
尺寸的注法
A
A
C
C
A
A
表1-5 尺寸标注的简化形式
标注要求
简化示例
说明
80
2 xφ6.2
7x 1x φ7
5.6
φ8
φ6
φ10
C0.5
M8-6h
75º
48
38
75º
30º
0º
30
25
20
15
6
10
同一基准出发的尺寸
0
18
8
30º
0º
标明基准，用单箭头标注
相对于基准的尺寸数字
表1-5 尺寸标注的简化形式
30°
非45°倒角
1.5
1.5
2xΦ8
2x1
非45°倒角，其宽度应另
行标注
2x1
可用槽宽（2）×直径
（Ø8）（图a）或槽宽×
槽深（图b、图c）表示
退刀槽
(a)
(b)
(c)
表1-4 特定要求的尺寸注法
特定要求
标注示例
说明
锥销孔φ4
配作
2x锥销孔φ3
配作
圆锥销孔
镀铬
镀铬前
ɑ1
+0.5
Ø30 0
镀后
Ø10-0.035
2x φ8+0.058
0
0
3x φ9
+0.02
3x φ8 0 2x φ8 0
3x φ9
尺寸数值相近，不易分
辨的成组要素的尺寸
3x φ8+0.02
0
+0.02
3x φ8 0
A
A
B
B
C
C
教你如何标注尺寸
教你如何标注尺寸标注尺寸是一种常用的技术操作，可用于制作设计图、工程图纸或产品规格。
尺寸标注的目的是为了明确表示所要标注对象的具体尺寸，并使其易于理解和交流。
以下是一些步骤，可以教你如何正确地进行尺寸标注。
1.确定标注的对象：首先，你需要确定要标注的对象。
这可以是一个线段、一个角度、一个圆的直径或半径，或者是一个面的边长或面积。
确保你清楚地知道要标注的对象是什么。
2.选择标注工具：选择适当的标注工具。
一些常用的标注工具包括尺子、量角器、卷尺和经纬仪。
根据需要选择合适的工具。
3.选择标注位置：根据设计要求，选择合适的位置标注尺寸。
一般来说，尺寸标注应位于所要标注对象的附近，清晰可见，并不遮挡其他重要信息。
4.选择标注单位：根据所在领域的标准，选择适当的标注单位。
常用的单位有毫米、厘米、米和英寸。
确保选择的单位与设计要求相一致。
5.阅读工具的度量刻度：务必确保你能准确地读取工具上的度量刻度。
这样才能保证你所测量出来的尺寸是准确的。
6.对象标注：用选定的标注工具，测量所要标注对象的尺寸。
确保工具与对象之间有良好的接触，并将工具保持平稳。
如果需要测量角度，确保工具与角度的边缘对齐。
7.标注尺寸：根据实际测量结果，在合适位置使用直线、箭头或其他标注符号标注尺寸。
如果有需要，可以在尺寸标注旁边添加文字以进一步说明。
8.使用符号：确保你熟悉所在领域的尺寸标注规范。
这样可以避免混淆或误解。
常见的尺寸标注符号包括直线、箭头、弧线和尺寸线。
会使用这些符号可以使标注更加清晰和易于理解。
9.检查标注：标注完成后，务必再次检查所有的尺寸标注，确保没有错误或遗漏。
尺寸标注的准确性至关重要，因为它直接影响到设计、制造或施工的准确性和质量。
10.存档和交流：根据需要，将标注后的图纸或文档存档，并与相关人员交流。
确保所需的尺寸和规格信息清晰可见，并易于使用和理解。
总结起来，标注尺寸是一项细致的工作，需要耐心和专注。
准确的尺寸标注有助于有效地传达设计意图，并确保最终产品或工程的质量和符合规格要求。
平面图尺寸标注规范
平面图尺寸标注规范尺寸标注规范是在平面图上为了方便读者理解图纸中各个尺寸信息而设立的规范。
下面是关于平面图尺寸标注规范的一些要点，帮助您更好地理解和应用。
1. 尺寸标注的原则：- 简洁清晰：尺寸标注应该简洁明了，不应该重复或引起歧义。
- 准确可信：尺寸标注应该尽可能准确，可信，用以确保设计的质量。
- 规范一致：尺寸标注应该遵循统一的标准和规范，用以提高交流和理解的效率。
2. 尺寸标注的方法：- 尺寸线和尺寸箭头：尺寸线是连接尺寸实线和尺寸箭头，用来显示尺寸的大小。
尺寸箭头用来指示尺寸的方向。
- 尺寸实线和尺寸标记：尺寸实线用于连接尺寸标记和尺寸线，用来显示尺寸的位置。
尺寸标记用来显示尺寸的数值。
3. 尺寸标注的位置和方向：- 尺寸标注应放置在图纸上最清晰、最方便读取的位置，一般在尺寸线的两侧。
- 尺寸标注的方向一般与尺寸线垂直，并且尽可能平行于图纸边缘或图纸的次要线。
4. 尺寸标注的格式：- 尺寸标注使用阿拉伯数字，通常带有一个小数点。
- 尺寸标注的单位应该清晰明了，例如m（米）、cm（厘米）、mm（毫米）等。
- 尺寸标注应该避免使用拉线或其他特殊标记。
5. 尺寸标注的排序：- 尺寸标注的排序应该按照一定的逻辑和顺序进行，便于读者理解和找到所需的尺寸信息。
- 尺寸标注的排序可以按照图形的设计顺序、由小到大的顺序或者按照特定的标注规范进行。
6. 尺寸标注的要求：- 尺寸标注应该包含设计图要求的所有尺寸信息，例如长度、宽度、高度、直径等。
- 尺寸标注应该包含允许误差或公差范围的信息，以便于加工和完成。
总之，尺寸标注规范在平面图设计中起到非常重要的作用，可以帮助读者更快速、准确地理解和使用平面图。
因此，我们应该遵循标准的尺寸标注规范，注重标注的简洁清晰、准确可信，以提高设计和交流的效率。
国标尺寸标注
国标尺寸标注国标尺寸标注，是一种常用的标注方法，广泛应用于制图和设计领域，具有统一、规范、明确的特点。
作为一种有效的沟通工具，国标尺寸标注能够帮助人们准确理解和解读图纸上的尺寸信息，提高制图效率和质量。
本文将就国标尺寸标注的相关知识进行探讨。
一、国标尺寸标注的基本规范根据国家标准，国标尺寸标注应符合以下基本规范：1. 尺寸标注应清晰、准确、易读，字形工整、规范。
2. 尺寸标注应统一放置于视图的右下方，与视图线平行，尽量避免遮挡其他重要信息。
3. 尺寸标注的大小宜适中，既能够满足阅读要求，又不至于过大影响图纸的美观。
4. 尺寸标注应与标注线相连接，标注线应直线、细且不与其他要素相交。
二、国标尺寸标注的常用符号和标准国标尺寸标注使用了一系列的符号和标准，以便更好地传递尺寸信息和要求。
下面是一些常用的国标尺寸标注符号和标准：1. 直径标注：使用符号“Ø”表示直径尺寸，如“Ø12”表示直径为12的圆。
2. 半径标注：使用大写字母“R”表示半径尺寸，如“R15”表示半径为15的圆弧。
3. 长度标注：使用符号“L”表示长度尺寸，如“L50”表示长度为50的线段。
4. 角度标注：使用小写字母“α”、“β”、“γ”等表示角度尺寸，如“α45°”表示角度为45度。
5. 倒角标注：使用符号“×”表示倒角尺寸，如“×2”表示倒角为2的直角。
三、国标尺寸标注的调整与修正在实际应用中，有时会遇到一些特殊情况，需要对国标尺寸标注进行调整和修正，以满足实际需求。
以下是一些常见的调整和修正方法：1. 尺寸标注的重心：当标注线过短或尺寸数值过大时，可通过移动标注线的位置，使尺寸标注更加平衡美观。
2. 重复尺寸的标注：对于多个相同尺寸的元素，可以只标注一个尺寸，并使用等号“=”表示，以简化标注。
3. 非标准尺寸的标注：对于非标准尺寸，可以使用“×”符号表示，说明该尺寸为参考尺寸。
机械制图尺寸标注详解(图)
机械制图尺寸标注详解机械制图尺寸标注是机械制图中非常重要的一环，尺寸标注的准确性直接关系到机械制品的尺寸精度。
在本篇文档中，我们将详细介绍机械制图尺寸标注的各种标注方法和注意事项。
一、尺寸标注的基本原则在机械制图中，尺寸标注应该遵循以下基本原则：1.合理布局：尺寸标注应该合理布局，使其清晰易读，方便加工和检验；2.统一标准：尺寸标注的文字大小、字形、字距、标点等应该统一规范，以便统一管理；3.准确无误：尺寸标注必须准确无误，应该遵循尽量少标注、标注到位的原则；4.简明扼要：尺寸标注应该简明扼要，不要出现重复和冗余的标注。
二、尺寸标注的常用方法在机械制图中，尺寸标注的常用方法有以下几种。
1. 直线标注法直线标注法是尺寸标注中最常用的一种方法，其基本原则是：将尺寸标注线与对象的轮廓线或者中心线平行，并且标注线的方向与轮廓线或者中心线保持一致。
具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择合适的标注位置，画出标注线，并在标注线上书写尺寸标注值；3.将标注箭头指向被标注的对象。
直线标注法示意图如下：____________________| |_______12 | || ||____|2. 基准线标注法基准线标注法是一种比较常见的标注方法，特别适用于需要标注多个尺寸的情况。
其基本原则是：利用一条基准线作为所有尺寸标注线的参考线，标注线垂直于基准线，标注的尺寸值位于标注线的右侧或者左侧。
具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择一条适合的基准线，基准线的位置可以在上、中、下三个区域任选；3.在标注线上书写尺寸标注值，并把标注箭头指向被标注的对象。
基准线标注法示意图如下：12______| ||____|| ||____|3. 直角标注法直角标注法是指在直角处进行标注的方法。
其基本原则是：在两条相交的轮廓线上进行标注，标注线分别垂直于两条轮廓线。
具体方法如下：1.在需要标注的对象上找到直角处，相交的两条轮廓线分别作为尺寸的参考线；2.在两条轮廓线上方便标注的位置处，画出相应的标注线，并在标注线上标注尺寸值；3.将标注箭头指向被标注的对象。
尺寸标注国家标准最新规范
尺寸标注国家标准最新规范尺寸标注是工程图纸中的重要组成部分，它确保了产品在制造过程中的精确性和一致性。
根据最新的国家标准，尺寸标注应遵循以下规范：1. 尺寸标注的基本原则：- 尺寸标注应清晰、准确，易于识别。
- 尺寸线应平行于所标注的尺寸方向。
- 尺寸数字应位于尺寸线上方，且不与尺寸线接触。
2. 尺寸线：- 尺寸线应使用细实线绘制。
- 尺寸线应延伸至图框边界，但不应超出。
3. 尺寸数字：- 数字应使用标准字体，大小应与图纸的比例相匹配。
- 数字应书写在尺寸线的上方，与尺寸线平行。
4. 尺寸界线：- 尺寸界线应从尺寸线延伸至被标注对象的边缘。
- 尺寸界线应使用细实线绘制，且与尺寸线垂直。
5. 尺寸符号：- 尺寸符号应使用国家标准规定的符号。
- 符号应清晰可辨，不应与尺寸线或尺寸数字混淆。
6. 尺寸公差：- 尺寸公差应根据产品要求标注在尺寸数字旁边。
- 公差标注应使用国家标准规定的格式。
7. 角度标注：- 角度标注应使用圆弧和箭头表示。
- 角度数值应位于圆弧的中心或旁边。
8. 半径和直径标注：- 半径尺寸应使用小圆圈表示，直径尺寸应使用大圆圈表示。
- 圆圈应位于尺寸线的一侧，与尺寸线垂直。
9. 链式尺寸标注：- 当多个尺寸连续标注时，应使用链式标注方法。
- 链式尺寸标注应保持一致的尺寸线和尺寸界线。
10. 特殊尺寸标注：- 对于特殊形状或复杂结构的尺寸，应根据具体情况采用适当的标注方法。
11. 图纸的整洁性：- 尺寸标注应避免重叠和拥挤，确保图纸整洁、有序。
12. 标注的一致性：- 同一图纸中的尺寸标注应保持一致的格式和风格。
13. 图纸的审查：- 完成尺寸标注后，应进行仔细审查，确保所有尺寸标注符合国家标准和设计要求。
尺寸标注的正确性对于确保产品质量至关重要。
遵循上述规范，可以大大减少制造过程中的错误和返工，提高生产效率。
CAD尺寸标注细则规范
CAD尺寸标注细则规范在CAD（计算机辅助设计）绘图中，尺寸标注是至关重要的一环。
准确、清晰、规范的尺寸标注不仅能够传达设计意图，还能方便生产制造和施工安装，减少误解和错误。
为了确保尺寸标注的质量和一致性，以下是一些详细的 CAD 尺寸标注细则规范。
一、尺寸标注的基本要求1、准确性尺寸标注必须准确无误，反映出实际物体的真实尺寸。
任何偏差都可能导致制造或施工中的问题。
2、清晰性标注应清晰可读，避免模糊、重叠或难以理解的标注。
使用适当的字体大小和线条粗细，确保在打印或查看时都能清晰显示。
3、完整性所有必要的尺寸都应标注出来，不应遗漏关键尺寸。
同时，尺寸标注应能够完整地描述物体的形状和大小。
4、合理性标注的位置和布局应合理，便于阅读和理解。
避免在复杂的区域标注过多尺寸，导致混乱。
二、尺寸标注的组成要素1、尺寸线尺寸线用于表示尺寸的度量范围，通常是一条细实线。
尺寸线应平行于被标注的线段，两端带有箭头。
2、尺寸界线尺寸界线从被标注的物体引出，垂直于尺寸线，通常也是细实线。
3、尺寸数字尺寸数字表示物体的实际尺寸，应清晰、准确、水平地书写在尺寸线上方或中断处。
4、箭头箭头用于指示尺寸的起止位置，通常为实心箭头，大小适中，形状规范。
三、尺寸标注的类型1、线性尺寸标注用于标注直线段的长度，如水平、垂直或倾斜的线段。
2、直径尺寸标注用于标注圆形物体的直径，符号为“Φ”。
3、半径尺寸标注用于标注圆形物体的半径，符号为“R”。
4、角度尺寸标注用于标注角度，单位通常为度（°）。
四、尺寸标注的标注方法1、水平和垂直尺寸标注尺寸线应与被标注的线段平行，尺寸数字应位于尺寸线上方，字头朝上。
对于水平尺寸，数字应在尺寸线的上方且字头朝左；对于垂直尺寸，数字应在尺寸线的左侧且字头朝上。
2、倾斜尺寸标注当标注倾斜线段的尺寸时，尺寸线应与被标注的线段平行，数字的方向应按照实际情况进行调整，以保证清晰可读。
3、直径和半径尺寸标注直径尺寸标注时，在尺寸数字前加注“Φ”；半径尺寸标注时，在尺寸数字前加注“R”。
尺寸标注方法
举例
尺寸标注
一、尺寸标注旳基本要求（GB4458.4-1984)
在图样中，除需体现零件旳构造形状外，还需 标注尺寸，以拟定零件旳大小。
1、基本规则
1 机件旳真实大小应以图样中旳所注尺寸数值
为根据，与绘图百分比及绘图旳精确度无关。
2 图样中旳尺寸以毫米为单位，不需标注计量 单位旳代号和名称，如采用其他单位时，则必须注 明单位名称。
错误
正确
标其中之一
五、组合体旳尺寸注法
尺寸标注旳要求：尺寸完整、数值正确、注写清楚、配置合理。
1、尺寸基准 拟定形体位置旳点、线、面，选择长、宽、高三 个方向旳尺寸基准。 2、尺寸旳种类 1 定形尺寸 拟定形体大小旳尺寸； 2 定位尺寸 拟定形体相对基准位置旳尺寸； 3 总体尺寸 总旳长、宽、高。
一般环节： a. 选择两个方向旳尺寸基准。对称中心线、圆旳中心线或 长旳直线作为基准； b. 逐一标注线段旳尺寸，先标定形尺寸，再标定位尺寸。
举例
尺寸标注旳几种注意点 （a）当图形对称时，能够仅标注其中 一边旳尺寸，定位尺寸采用对称标注 旳形式。 b. 尺寸线仅可能标注在图形旳外面， 同步兼顾就近标注旳原则。 c. 平行尺寸之间旳距离应基本一致， 一般7~10mm。
（4）狭小部位尺寸
5 3 23 5
●
●
●
●
35 3 5
3
二、平面图形旳尺寸注法 （1）平面图形尺寸分析
水平方向基准
定形尺寸：拟定图形大小旳尺寸。
定位尺寸：拟定图形各部分相对 位置旳尺寸。
尺寸基准：用来拟定图线位置旳 点和直线，一般选择对称中心线、 轴线和主要旳轮廓线作为尺寸基 准。
