第三章数据采集系统基本原理
现代监测技术.第三章(一)
通信功能 扩展
以MCU、CPU为控制核心构成的数据采集系统
பைடு நூலகம்
基准 电压源
至计算机总线插槽
总线 接口 扩展 电路
ADC
模拟信号 调节电路
以计算机为控制核心构成的数据采集系统
基准 电压源
扩展 电路
CPU ROM RAM
ADC 程控放大器 电压基准
模拟信号 调节电路
供 电 电 路
外围接口电路
用SOC芯片构成的数据采集系统
图4-27 AD转换器速度与精度
2、A/D转换器的转换方式
A、积分型AD转换器
B、逐次比较型AD转换器
图4-29 逐次逼近型A/D转换器结构图
图4-31 采样保持器的结构
C、-∑型转换方式 D、并行比较型AD转换器 E、串并行比较方式 3、AD转换器与计算机的通信方式 A、查询方式；B、中断方式
基准电压源
采样定理：对带限于 1的时域信号f(t)作等间隔采样得 到采样点f(nT)。若采样间隔T满足
2 T 1
则f(t)能由f(nT)重构：
sin[ 0 (t nT )] f (t ) f (nT ) 2 (t nT ) n
三、模/数转换
1、A/D转换器位数的确定
第三章 数据采集与信号处理
3.1 数据采集技术基础
一、数据采集系统的基本组成

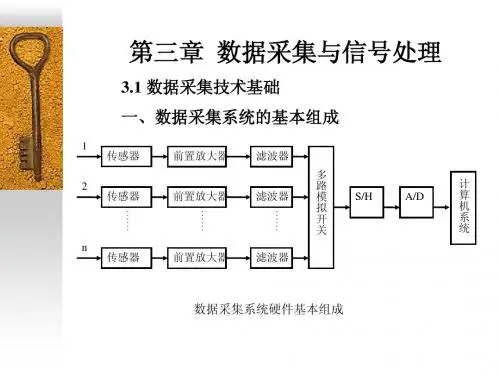

1 传感器 前置放大器 滤波器 多 路 模 拟 开 关
2
传感器 ……
前置放大器 ……
滤波器 ……
S/H
A/D
计 算 机 系 统
n
传感器
前置放大器
滤波器
数据采集系统硬件基本组成
二、采样定理与信号重构 1、频率混叠现象
3章 数据采集技术解读
第三章 数据采集技术
测量放大器
模拟多路转换器
采样保持电路
A/D转换器(ADC)及其接口设计 数据采集系统设计及举例
数据采集技术
将温度、压力、流量、位移等模拟量进行采集、量化转换成 数字量后，再收集到微机进一步进行显示、处理、记录和传 输的过程。
智能仪器的数据采集系统
简称DAS（Data Acquisition System），是指将温度、压
力、流量、位移等模拟量进行采集、量化转换成数字量后， 以便由计算机进行存储、处理、显示或打印的系统或装置。
第一节 数据采集系统的组成结构
传感器
模拟信号调理
数据采集电路
微机系统
图3.1 数据采集系统的基本组成
一、数据采集系统的结构框图
输入信号有各自独立的 参考电压，或者信号长 传输引起严重共模干扰。 发挥共模抑制能力，通 道数一半
图3-12 模拟多路转换器的配置
伪差动式
3.3.3
常用的半导体多路转换器芯片
图 图3-13 3-13 AD7501(AD7503) AD7501(AD7503)和 和AD7502 AD7502的功能框图 的功能框图
00:02:48
图3-15 多路切换系统的等效电路 a)低频等效电路 b)高频等效电路
N-1通道被关断的信号在负载上产生的泄漏电压总和：
Ri+Ron<<RL<<(Ri+Roff)/(N-2) 2Ri+Ron<<Roff
1)减小Ri，为此前级应采用电压跟随器。 2)选用Ron极小、Roff极大的开关管。 3)减少输出端并联的开关数N。
对称结构使得具有很高的共模抑制能力 电路参数应对称以保证共模抑制能力 R1=R2,R3=R3, R5=R6
第3章 数据采集与处理系统
3.1 微型计算机数据采集系统（2）
显 示 接 口 电 路 数字量输入通道 计 算 机 报 警 打 印
模拟量输入通道 生 产 过 程
图3―1 计算机数据采集与处理系统
3.1 微型计算机数据采集系统（3）
3.1.2 基本的数据采集与处理系统 1. 数据采集系统的基本功能 ①时钟。时钟除定时发出中断请求确 定数据采样周期以外，还能为显示和打 印时、分、秒提供数据，以便操作人员 根据打印时间判断读取测量结果。 ②采集、打印(或显示)及越限报警。 ③能实现召唤制表或定时制表，即根 据用户由键盘送入的指令开始或终止制 表，或根据时钟周期定时制表。
3.2 数字滤波技术（7）
3.2.3 算数平均值滤波
算术平均值滤波公式 取N次采样值的算术平均值 作为本次采样值，即
Y (k ) 1 N
i 1
X (i)
N
Y (k )
1 N X (i) N i 1
式中 Y (k ) -----为第k次采样N个采 样值的算术平均值 X(k) -----第i个采样值 N ----- 采样次数
7 16 13 14 15 12 CD4051 1 5 1# 2 4 多路开关 11 3 10 9 6 8 6
10kΩ +VC 0.1μF 0.1μF 0.1μF
CS RD WR
+VC
CD4051 2# 6 8
3kΩ 3kΩ
3 7 5 2 47 6
INT
接数据 总线
D7
片选
1kΩ -V C
CD4051 8# 6 8
3.2 数字滤波技术（4）
2、限速滤波
限速滤波 也是滤掉采样值变化过大的信号 限速滤波有时需要三次采样值来决定采样结果 1）限速滤波的方法 当|Y(k)- Y(k-1)| > ⊿Y 时，不是取Y(k-1)作为本次 的采样值，而是再采样一次，取的Y(k+1)，然后根据|Y(k+1)- Y(k)| 与⊿Y 的大小关系，来决定本次的采样值。 设顺序采样时刻k-1、k、k+1，所采集到的数据分别为Y(k-1)、Y(k)、 Y(k+1) 当|Y(k)- Y(k-1)|≤⊿Y 时，采用Y(k) 当|Y(k)- Y(k-1)| > ⊿Y 时，不采用Y(k-1) ，但保留，继续采样得Y(k+1) 当|Y(k+1)- Y(k)|≤⊿Y 时， 采用Y(k+1) 当|Y(k+1)- Y(k)| > ⊿Y 时，则取(Y(k+1)+Y(k))/2为采样值 2）限速滤波的特点 既照顾了采样的实时性，又顾及了采样值变化的连 续性。不足 一是不够灵活，二是不能反映采样点数大于3时各采样数值受 干扰情况。故应用受到限制。

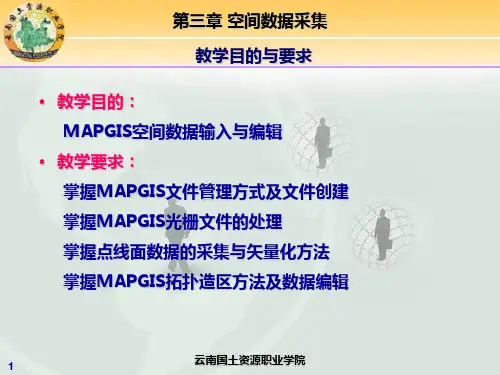

MAPGIS应用教程第三章空间数据采集
图3-6“新建区”
14
云南国土资源职业学院
第三章 空间数据采集
工程图例的建立
• 工程图例有两个作用。一方面数据录入时，在输入另一类 图元之前，图例板可以直接提供该类图元的固定参数，这 样就可以避免进入菜单重新修改此类图元的缺省参数，从 而提高了工作效率。另一方面在制作图件时，为了他人读 图，常常需要附带图例。 • 工程图例的操作步骤如下： • (1)通过“新建工程图例”打开“工程图例编辑器”，并 “编辑分类”。 • (2)选择图例类型，不同类型的图元对应不同类型的图例 ；输入图例的名称，选择描述信息的分类码，输入编码。
一、拓扑造区 当出现多个相邻区域时，根据区域的拓扑结构进行拓 扑造区是一种更快捷和方便的方法。 (1)拓扑处理工作流程 ①数据准备 将原始数据中那些与拓扑无关的线（如航线、铁路等） 放到其他层，而将有关的线放到一层中，并将该层保存为 一新文件（或是临时文件），以便进行拓扑处理。
33
云南国土资源职业学院
28
云南国土资源职业学院
第三章 空间数据采集
线数据采集
1.输入方式 要在一个文件中直接输入线，把线文件设置为“可 编辑”，通过“线编辑”菜单的“输入线”就可以来造 线。如图3-11，相关设置有：选择流线、折线、正交、 矩形、双线、四边形、圆线、弧线、正交多边形、光滑 曲线等线形；设置倒角半径；设置是否即时属性输入； 设置线参数：线型、线颜色、线宽度、X系数、Y系数、 辅助线型、辅助颜色以及所在图层等。
4
云南国土资源职业学院
第三章 空间数据采集
3.1
MAPGIS文件创建
5
云南国土资源职业学院
第三章 空间数据采集
3.1
MAPGIS文件创建
• 一幅地图或几个地区的地理信息数据可以由上述的一类 或几类数据叠加组成。为了将几类数据有机地结合起来 ，统一管理这些数据，我们引入了“工程”的概念，采 用工程文件（*.MPJ）来描述管理各种数据。如图3-1：
数据采集系统
目录摘要第１章引言 (3)第２章研华ADAM模块简介 (4)第2.1节 ADAM4017模拟量输入模块 (4)第2.2节 ADAM-4520 隔离转换器 (4)2.2.1 RS-232接口和RS-485接口 (5)第3章监控组态软件概述 (7)第3.1节组态与监控组态软件 (7)第3.2节组态王6.5的介绍 (7)3.2.1 组态王6.5的程序组成 (8)3.2.2 组态王6.5变量和命令语言 (10)第4章数据采集系统的总体结构 (12)第4.1节数据采集系统的硬件结构 (12)第4.2节数据采集系统的监控界面设计 (13)4.2.1 通讯组态 (13)4.2.2 画面组态 (19)第5章结论 (24)参考文献 (26)致谢 (27)摘要文章介绍了以数据采集模块，通讯模块和监控组态软件为基础的多通道模拟量数据采集系统。
系统采用研华ADAM40178通道A/D模块进行现场数据的采集，通过研华ADAM4520模块传输到计算机，利用组态王软件对数据进行分析处理,并实时显示数据。
本系统数据库技术、计算机图形接口技术于一体, 实现了系统的动态显示、报警、数据记录, 并提供友好的人机界面, 可靠性高、可维护性强。
关键词：数据采集系统；ADAM4017；ADAM4520；组态王软件AbstractThis article introduced a data acquisition system based on data acquisition module，communication module and monitoring and control configuration software.It use YanHua ADAM4017 PLC to make acquisition of those field data.Then we use YanHua ADAM4520 module to transmite to the computer making data processing and analysis with Kingview softwre and at the same time ，displaying the data. This system includes control technology，database technology and computer graphics interface technology，it achieves dynamic display and warning，data records. In addition，our system provides friendly man-machine interface with advantages such as high reliability and good maintainability.Keywords：data acquisition system，ADAM4017，ADAM4520，Kingview softwre第一章引言本文所论述设计的数据采集系统是由ADAM4017数据采集模块，ADAM4520通讯模块和组态王软件组成。
数据采集的设计报告

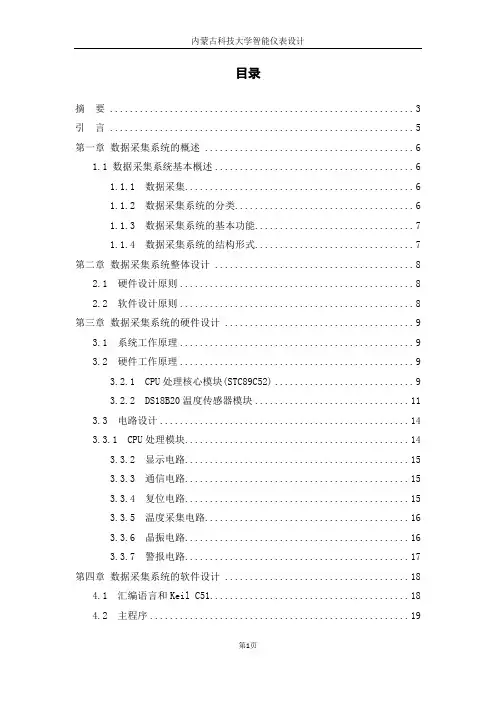

目录摘要 (3)引言 (5)第一章数据采集系统的概述 (6)1.1 数据采集系统基本概述 (6)1.1.1 数据采集 (6)1.1.2 数据采集系统的分类 (6)1.1.3 数据采集系统的基本功能 (7)1.1.4 数据采集系统的结构形式 (7)第二章数据采集系统整体设计 (8)2.1 硬件设计原则 (8)2.2 软件设计原则 (8)第三章数据采集系统的硬件设计 (9)3.1 系统工作原理 (9)3.2 硬件工作原理 (9)3.2.1 CPU处理核心模块(STC89C52) (9)3.2.2 DS18B20温度传感器模块 (11)3.3 电路设计 (14)3.3.1 CPU处理模块 (14)3.3.2 显示电路 (15)3.3.3 通信电路 (15)3.3.4 复位电路 (15)3.3.5 温度采集电路 (16)3.3.6 晶振电路 (16)3.3.7 警报电路 (17)第四章数据采集系统的软件设计 (18)4.1 汇编语言和Keil C51 (18)4.2 主程序 (19)4.3 各程序 (19)4.3.1 显示子程序 (19)4.3.2 温度子程序 (20)第五章总结 (21)参考文献 (22)附录：程序 (23)摘要本次设计主要基于单片机STC89C52单片机的多点数据采集，该系统由硬件部分和软件部分组成。
