控制继电器的可靠性
继电器的工作特点

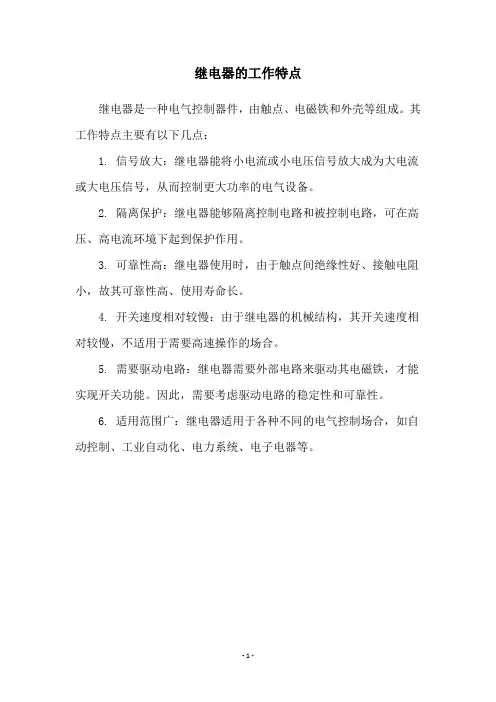

继电器的工作特点
继电器是一种电气控制器件，由触点、电磁铁和外壳等组成。
其工作特点主要有以下几点：
1. 信号放大：继电器能将小电流或小电压信号放大成为大电流或大电压信号，从而控制更大功率的电气设备。
2. 隔离保护：继电器能够隔离控制电路和被控制电路，可在高压、高电流环境下起到保护作用。
3. 可靠性高：继电器使用时，由于触点间绝缘性好、接触电阻小，故其可靠性高、使用寿命长。
4. 开关速度相对较慢：由于继电器的机械结构，其开关速度相对较慢，不适用于需要高速操作的场合。
5. 需要驱动电路：继电器需要外部电路来驱动其电磁铁，才能实现开关功能。
因此，需要考虑驱动电路的稳定性和可靠性。
6. 适用范围广：继电器适用于各种不同的电气控制场合，如自动控制、工业自动化、电力系统、电子电器等。
- 1 -。
继电器试验标准

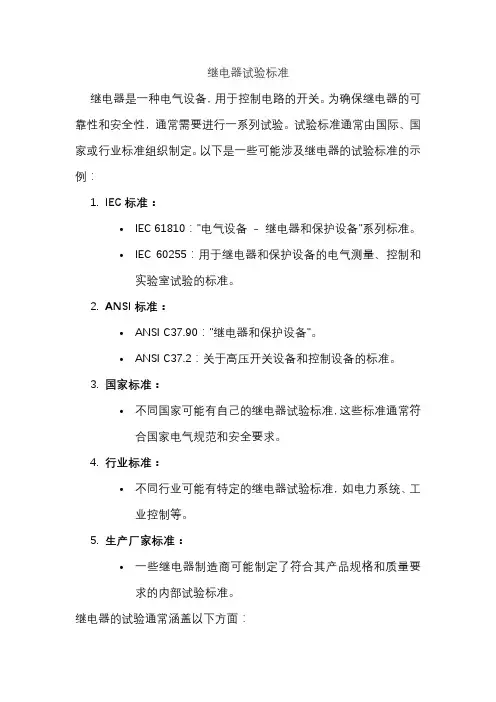

继电器试验标准
继电器是一种电气设备，用于控制电路的开关。
为确保继电器的可靠性和安全性，通常需要进行一系列试验。
试验标准通常由国际、国家或行业标准组织制定。
以下是一些可能涉及继电器的试验标准的示例：
1.IEC标准：
•IEC 61810："电气设备- 继电器和保护设备"系列标准。
•IEC 60255：用于继电器和保护设备的电气测量、控制和实验室试验的标准。
2.ANSI标准：
•ANSI C37.90："继电器和保护设备"。
•ANSI C37.2：关于高压开关设备和控制设备的标准。
3.国家标准：
•不同国家可能有自己的继电器试验标准，这些标准通常符合国家电气规范和安全要求。
4.行业标准：
•不同行业可能有特定的继电器试验标准，如电力系统、工业控制等。
5.生产厂家标准：
•一些继电器制造商可能制定了符合其产品规格和质量要求的内部试验标准。
继电器的试验通常涵盖以下方面：
•电气特性测试：包括继电器的动作时间、释放时间、静态特性、导通电阻等。
•机械特性测试：如机械寿命、振动和冲击测试。
•环境适应性测试：包括温度、湿度和化学环境等方面的测试。
•绝缘测试：确保继电器在额定电压下具有足够的绝缘性能。
•可靠性和耐久性测试：长时间运行测试，以评估继电器在实际使用条件下的稳定性和寿命。
在购买和使用继电器时，建议参考相关的试验标准，并确保设备符合适用的标准和法规。
继电器关于可靠性
继电器连接器开关机器用传感器PhotoMOS继电器固态继电器信号继电器产业机器用功率继电器J&L 继电器车载继电器高频设备1. 可靠性(狭义)�耐久性寿命长→MTTF,B 10,R （T ） 故障少→λ，MTBF 可靠性(广义)2. 保全性 MTTR预防保全、预知保全3. 可靠性设计Human ，Factor ，冗余性，简单，安全有效（c ）安全寿命10％B 时间f （t ）T（a ）R （T ）（b ）MTTFMTTF■狭义的可靠性可靠性是指“可相信且可依赖的性质”。
简单地说就是“商品在使用期间不出故障的工作性质”＝“不出故障的性质”。
■广义的可靠性狭义与广义的分类从以下几点开始。
商品的存在寿命有限。
也就是说，不知何时就会损坏。
有故障时，或者扔掉或者修好了再用。
前者为一次性商品，后者为可修理品。
一次性商品的可靠性是“狭义的可靠性”可修理品的可靠性是“广义的可靠性”广义的可靠性考虑修好再用时，除“无故障的性质”这一狭义可靠性以外还要考虑“有故障时易修复”，即保全性。
可靠性(狭义)＋保全性＝广义的可靠性最近变得开始重视在此基础上的设计可靠性了。
概括来说可靠性本来是耐久性＝无故障、故障. 少的意思，随着可靠性的扩展，易修理也就是. 保全性开始受到重视。
尤其是人工-机械的可靠性受到重视设计可靠性应该也有所提高。
■固有可靠性和使用可靠性可靠性已经进入到供应商的观念之中。
这叫做“固有可靠性”,“狭义的可靠性”为其中心。
另外，从用户的立场来说可靠性叫做“使用可靠性”。
包含保全性的“广义的可靠性”成为焦点。
在继电器等里面，使用可靠性在考虑使用方法进行选择等服务方面很受重视。
■可靠度表现为“可靠度(%)”。
现在把10个电灯泡连续开100小时，100小时以后如果这10个电灯都还亮着那么可靠度为10/10＝100%。
如果只有3个亮着那么可靠度为3/10＝30%。
在JIS Z8115的定义中，系�机器�部件等…部件、单元、产品、 系统全部为对象在规定的条件下… 环境、使用条件打算期间… 使用期间、规定时间贯彻规定的功能 … 无故障工作确定率… 可确定性■MTBFMean Time Between Failures 的简略语。
电磁继电器的可靠性及应用

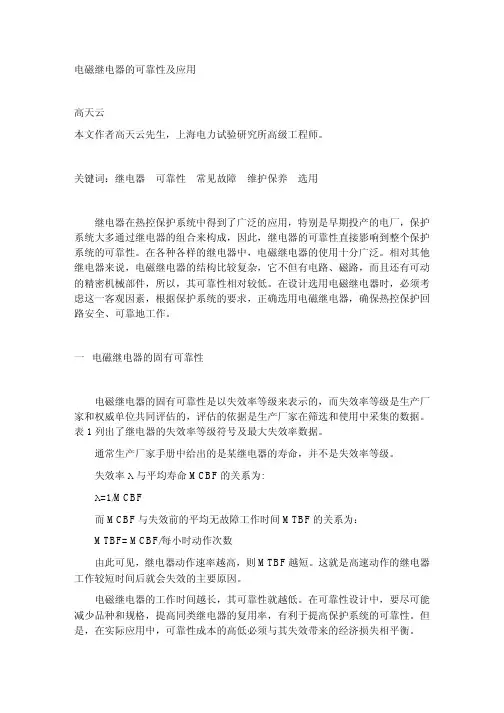

电磁继电器的可靠性及应用高天云本文作者高天云先生，上海电力试验研究所高级工程师。
关键词：继电器可靠性常见故障维护保养选用继电器在热控保护系统中得到了广泛的应用，特别是早期投产的电厂，保护系统大多通过继电器的组合来构成，因此，继电器的可靠性直接影响到整个保护系统的可靠性。
在各种各样的继电器中，电磁继电器的使用十分广泛。
相对其他继电器来说，电磁继电器的结构比较复杂，它不但有电路、磁路，而且还有可动的精密机械部件，所以，其可靠性相对较低。
在设计选用电磁继电器时，必须考虑这一客观因素，根据保护系统的要求，正确选用电磁继电器，确保热控保护回路安全、可靠地工作。
一电磁继电器的固有可靠性电磁继电器的固有可靠性是以失效率等级来表示的，而失效率等级是生产厂家和权威单位共同评估的，评估的依据是生产厂家在筛选和使用中采集的数据。
表1列出了继电器的失效率等级符号及最大失效率数据。
通常生产厂家手册中给出的是某继电器的寿命，并不是失效率等级。
失效率λ与平均寿命MCBF的关系为:λ=1/MCBF而MCBF与失效前的平均无故障工作时间MTBF的关系为：MTBF= MCBF/每小时动作次数由此可见，继电器动作速率越高，则MTBF越短。
这就是高速动作的继电器工作较短时间后就会失效的主要原因。
电磁继电器的工作时间越长，其可靠性就越低。
在可靠性设计中，要尽可能减少品种和规格，提高同类继电器的复用率，有利于提高保护系统的可靠性。
但是，在实际应用中，可靠性成本的高低必须与其失效带来的经济损失相平衡。
需要指出的是，那种认为MCBF 是指失效的保证周期的概念是十分严重的误解，因为MCBF 是由大批业已动作到它们的最小额定寿命的继电器决定的，一般MCBF 总是大于继电器在磨损或烧蚀前的最短寿命。
二 电磁继电器的使用可靠性同其他电子元器件一样，电磁继电器的固有可靠性是靠先进的生产技术、科学的管理和严格的筛选才能达到较高失效率等级的。
国内生产的继电器只有少数产品的失效率能达到W 级，达到L 级的就更少，而达到Q 级即宇航用继电器则更是凤毛麟角。
控制继电器安全认证规则

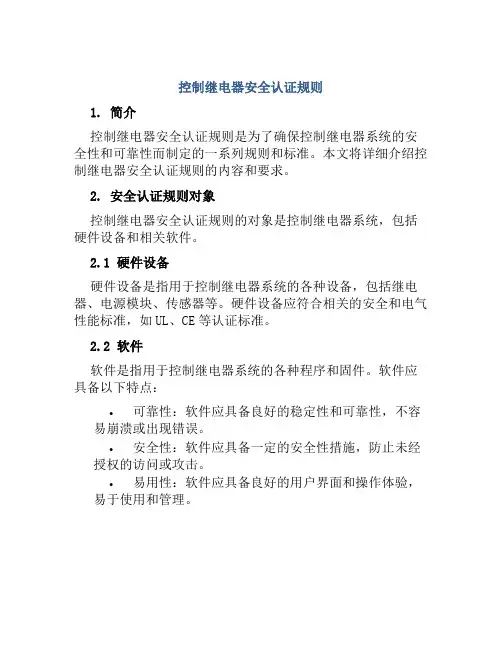

控制继电器安全认证规则1. 简介控制继电器安全认证规则是为了确保控制继电器系统的安全性和可靠性而制定的一系列规则和标准。
本文将详细介绍控制继电器安全认证规则的内容和要求。
2. 安全认证规则对象控制继电器安全认证规则的对象是控制继电器系统，包括硬件设备和相关软件。
2.1 硬件设备硬件设备是指用于控制继电器系统的各种设备，包括继电器、电源模块、传感器等。
硬件设备应符合相关的安全和电气性能标准，如UL、CE等认证标准。
2.2 软件软件是指用于控制继电器系统的各种程序和固件。
软件应具备以下特点：•可靠性：软件应具备良好的稳定性和可靠性，不容易崩溃或出现错误。
•安全性：软件应具备一定的安全性措施，防止未经授权的访问或攻击。
•易用性：软件应具备良好的用户界面和操作体验，易于使用和管理。
3. 安全认证规则内容3.1 设备认证设备认证是指对控制继电器硬件设备进行检测和认证，以确保其符合相关的安全和电气性能标准。
设备认证应包括以下内容：•电气性能测试：对硬件设备的电气性能进行测试，确保其符合电气参数要求。
•安全性测试：对硬件设备的安全性进行测试，包括电气安全、防火、防爆等方面。
•兼容性测试：对硬件设备与系统的兼容性进行测试，确保其能够正常工作。
3.2 软件认证软件认证是指对控制继电器软件进行检测和认证，以确保其具备良好的稳定性、安全性和易用性。
软件认证应包括以下内容：•功能测试：对软件的各项功能进行测试，确保其能够正常工作。
•安全性测试：对软件的安全性进行测试，包括鉴权、加密等方面，防止未经授权的访问或攻击。
•兼容性测试：对软件与操作系统、硬件设备等的兼容性进行测试，确保其能够正常运行。
3.3 系统认证系统认证是指对控制继电器系统进行检测和认证，以确保其硬件设备和软件的整体安全性和可靠性。
系统认证应包括以下内容：•性能测试：对整个控制继电器系统的性能进行测试，包括响应速度、负载能力等方面。
•安全性测试：对系统的安全性进行测试，包括数据加密、访问控制等方面，防止未经授权的访问或攻击。
电磁继电器的可靠性分析与改进策略
电磁继电器的可靠性分析与改进策略引言本文旨在对电磁继电器的可靠性进行分析，并提出相应的改进策略。
电磁继电器是广泛应用于电气控制系统中的一种重要元件，其可靠性对系统的稳定性和安全性具有重要影响。
通过对电磁继电器的可靠性进行分析，我们可以找出其中的潜在问题，并采取相应的改进措施，以提高其可靠性和使用寿命。
可靠性分析1. 故障模式与效应分析 (FMEA)采用故障模式与效应分析 (FMEA) 方法，对电磁继电器的故障模式进行详细分析。
通过对不同故障模式的分析，可以确定故障发生的可能性和对系统的影响程度。
这有助于我们针对高风险故障提出相应的改进策略。
2. 寿命测试与可靠性预测进行电磁继电器的寿命测试，并利用可靠性预测模型对其寿命进行评估。
通过测试和预测，可以得出电磁继电器的寿命分布情况和可靠性指标，为后续的改进工作提供依据。
改进策略1. 优化设计基于故障模式与效应分析的结果，对电磁继电器的设计进行优化。
可以采用可靠性工程的方法，增加冗余部件、改善接触材料、提升绝缘性能等，以提高继电器的可靠性。
2. 加强制造与质量控制加强对电磁继电器的制造过程和质量控制的管理，确保在生产过程中不会引入潜在的故障源。
严格控制制造过程中的关键参数和工艺，进行全面的质量检测和性能测试，以保证产品的可靠性。
3. 定期维护与检修建立完善的电磁继电器维护与检修计划，定期进行检查和维护工作。
对使用中的继电器进行定期的清洁、润滑和紧固等，及时发现并修复潜在故障，以延长其使用寿命。
4. 强化培训与意识提升加强对继电器使用人员的培训，提高其对继电器可靠性的意识和维护技能。
培训内容可以包括使用方法、故障诊断与排除、维护要点等，使其能够正确使用和维护电磁继电器，减少人为误操作和故障发生的可能性。
结论通过对电磁继电器的可靠性分析和改进策略的制定，可以提高其在电气控制系统中的稳定性和可靠性，减少系统故障的风险。
在实施改进措施的过程中，我们需要注重优化设计、强化制造与质量控制、定期维护与检修以及加强培训与意识提升等方面的工作，以全面提升电磁继电器的可靠性和使用寿命。
PLC与传统继电器控制的比较与优势分析
PLC与传统继电器控制的比较与优势分析在现代工业自动化领域，PLC（可编程逻辑控制器）和传统继电器控制是两种常见的控制方式。
本文将从多个角度比较这两种控制方式的特点和优势，以及它们在实际应用中的适用性。
一、可编程性PLC相较于传统继电器控制拥有更高的可编程性。
PLC的编程语言通常是IEC 61131-3标准中所规定的，如梯形图（Ladder Diagram）或结构化文本（Structured Text）。
这种标准化编程语言使得PLC的程序易于编写、理解和维护。
而传统继电器控制则需要手动布线，每次更改控制逻辑都需要调整继电器的接线，操作繁琐且容易出错。
二、灵活性PLC在控制逻辑的灵活性上优于传统继电器控制。
PLC可以通过编写程序实现多种复杂的逻辑判断和控制，如计时、计数、PID控制等。
而传统继电器控制则需要通过更多的继电器组合来实现类似的功能，增加了系统的复杂度和成本。
三、可靠性PLC的可靠性相对于传统继电器控制更高。
PLC采用固态元件进行电路控制，无机械部件，因此抗震动、抗干扰能力强，不容易出现接触不良或触点老化等问题。
而传统继电器控制中的继电器接触不良或损坏可能导致系统故障或运行不稳定。
四、维护性PLC相对于传统继电器控制更易于维护和诊断。
PLC编程语言的标准化和模块化使得程序的修改和调试更加简单。
此外，PLC通常配备有监控和诊断功能，可以实时监测系统状态和故障信息，便于维护人员进行故障排除。
而传统继电器控制的维护则需要依靠手动排除故障，效率较低。
五、成本效益从成本效益的角度看，PLC与传统继电器控制各有优势。
虽然PLC的硬件设备价格相对较高，但由于PLC具有可编程性和灵活性，可以减少系统中的继电器数量和布线长度，从而节省了成本。
另外，PLC的可靠性和维护性也减少了系统的停机时间和维修成本。
而传统继电器控制的硬件成本相对较低，但由于系统复杂度较高，布线繁琐，维护成本相对较高。
综上所述，PLC与传统继电器控制各有优势，在实际应用中需根据具体情况来选择。
继电器电寿命可靠性提升实践
(3)通过统计分析工具或者工程判断将可能发生的 原因进行列表，评估并判定最有可能的根本原因；
(4)通过使用现场和实验室的各种试验、使用过程描 述，准确定位原因的有效信息，并确定根本原因[1]。
结合以上 RCA 分析法，研究小组认识到对继电器 电寿命可靠性提升需要综合考虑设计和制造两个环节， 经过详细论证、分析并试验确认，使用系统图工具从设 计和制造两个方面进行提升(如图 2 所示)。
摘 要：该文从电寿命失效样品入手，运用根本原因分析法锁定影响继电器电寿命可靠性的关键因素，从
设计和制造两个方面制订系统性的改善措施，运用实验设计、威布尔等方法和工具验证改善效果，最后总
结出了提升继电器电寿命可靠性的方法模型。
关键词：继电器；试验设计；正交试验；根本原因分析法；过程能力分析
中图分类号：TM58
可靠性。
1 背景及问题界定
某型号继电器广泛应用于冰箱、洗衣机、空调等白 色家电领域，由于某高端家电客户在其空调产品提出整 机产品 8 年保质期的市场承诺，故要求继电器厂商要相 应提升继电器电寿命。
为提升该继电器的电寿命，研究小组明确了客户对 继电器的应用条件，包含温度、额定电压、频率、占空比 等，依据客户要求对继电器电寿命组织了测试，并测试 直至继电器产品失效(超过原有标准要求)。测试完成后 对失效样品的失效现象，结合样品的各种性能参数进行 分析，得出失效样品分析报告。
作者简介：黄宏升(1966-)，男，高级工程师，学士学位，长期从事质量管理工作，具有丰富的质量管理经验和实验室管理经验； 林建国(1979-)，男，工程师，学士学位，厦门宏发电声股份有限公司质量中心副主任，注册六西格玛黑带，长期从事质量管理工作，具有丰富的质量 管理和质量改进经验，擅长于质量工具和统计方法的运用； 江长流(1979-)，男，工程师，硕士学位，厦门宏发电声股份有限公司检测中心主任助理，长期从事继电器失效分析工作，具有丰富的电子产品失效 分析及改善经验。
阻抗继电器的特点
阻抗继电器的特点
阻抗继电器是一种电气开关装置，其特点包括：
1. 电气控制：阻抗继电器一般通过电压或电流来控制，可以实现远程或自动控制电路的开关。
2. 高精度：阻抗继电器具有较高的精度和稳定性，可以精确地控制电路的电阻。
3. 高可靠性：阻抗继电器采用可靠的电子元件和连接器，工作可靠性较高，寿命较长。
4. 快速响应：阻抗继电器响应速度快，可以在很短的时间内实现电路的开关。
5. 大功率承载能力：阻抗继电器具有较大的功率承载能力，可以应对较大电流或电压的负载。
6. 无噪音：阻抗继电器工作时无噪音产生，对周围环境没有干扰。
7. 尺寸小巧：阻抗继电器体积小，易于安装和布线，适用于空间有限的场合。
总之，阻抗继电器具有电气控制、高精度、高可靠性、快速响应、大功率承载能力、无噪音和尺寸小巧等特点，可广泛用于电力系统、自动化控制和工业生产等领域。
控制继电器工作原理
控制继电器工作原理
继电器是一种电控开关装置，其工作原理是基于电磁吸合和释放的原理。
继电器由线圈、铁芯、一对可控开关、触点和连接端子组成。
当继电器的线圈通电时，线圈产生的磁场使铁芯磁化，吸引触点闭合。
这个闭合的触点可以连接电源或负载电路，实现电流的通断控制。
当线圈断电时，铁芯失去磁化，触点弹开，电路断开。
继电器的控制端接入控制信号源，可以是开关、传感器或其他电路。
当输入信号出现时，继电器接通或断开电源电路。
例如，当我们按下开关时，通过继电器的控制，可以启动电动机或灯光。
继电器的触点有两种类型：常开型和常闭型。
常开型继电器，在线圈未通电时，触点处于闭合状态，而线圈通电时触点才会打开。
相反，常闭型继电器，在线圈未通电时，触点处于打开状态，而线圈通电时触点才会闭合。
继电器的工作可靠性高，可以实现高电流的控制，而且输入信号与输出信号之间是隔离的。
这使得继电器广泛应用于自动化控制、电力系统、电器保护等领域。
总之，继电器的工作原理是通过控制线圈的通断来实现触点的吸合和释放，从而控制电路的通断状态。
这种电磁吸合和释放的原理是继电器工作的基础。
继电器控制实验报告
继电器控制实验报告一、引言继电器是一种常见的电气元件，可用于电路的控制和保护。
本实验旨在通过继电器控制实验，掌握继电器的工作原理、控制方法以及在实际应用中的注意事项。
二、实验原理继电器是一种电气开关，其工作原理基于电磁感应。
当继电器的控制电路通电时，电流通过继电器的线圈，产生磁场，使得继电器合闸；当控制电路断电时，线圈中断电流，磁场消失，继电器断开。
具体来说，继电器由铁芯、线圈、触点和外壳组成。
线圈是继电器的控制部分，通过接通或断开控制电路的电流来实现继电器的合闸或断开。
触点是继电器的载流部分，通常有常开触点和常闭触点，可以实现电路的开闭。
三、实验器材与方法器材：1.继电器2.直流电源3.开关4.多用表方法：1.连接电路：首先，将直流电源接入继电器的线圈，然后通过开关控制电路的开闭，最后将多用表连接到继电器的触点上，以检测继电器的工作情况。
2.测量参数：在实验过程中，通过多用表测量继电器的线圈电压、电流和触点的电阻，以获取继电器的相关参数。
3.记录数据：实验过程中，及时记录各个参数的数值，以便后续分析。
四、实验结果与分析1. 线圈电压与电流的关系在实验中，通过改变直流电源的电压，记录线圈电压和电流的数据，并绘制出线圈电流与电压的关系曲线图。
实验结果显示，线圈电流随着电压的增加而增加，表明继电器的线圈具有一定的电流-电压特性。
2. 触点的导通电阻实验中测量了继电器触点的导通电阻。
根据实验数据，继电器的导通电阻较小，表明触点的导通能力良好，适合在较大电流下使用。
3. 继电器的动作时间通过实验测量了继电器的动作时间，即继电器的合闸或断开所需要的时间。
结果表明，继电器的动作时间较短，符合实际应用的要求。
4. 继电器的可靠性分析在实验中，还进行了继电器的可靠性测试。
通过长时间的工作，观察继电器是否出现异常情况，如发热、断电等。
实验结果显示，继电器的可靠性良好，能够长时间稳定工作。
五、实验结论通过继电器控制实验，我们对继电器的工作原理、控制方法以及在实际应用中的注意事项有了更深入的了解。
接触器式继电器可靠性指标的确定
接触器式继电器可靠性指标的确定【摘要】接触器式继电器是控制类电器，在控制电路中进行频繁的闭合分断：当线圈通电时，触点系统能否可靠的接通；当线圈断电时，触点系统能否可靠的断开，是评价它的可靠性高低的关键。
根据接触器式继电器的工作特点和失效模式，我们以失效率作为研究其可靠性的指标。
【关键词】开关检测；继电器；可靠性；失效概率；接触电阻；化学稳定性０引言目前，国际上对控制类电器的可靠性指标研究已经相当成熟，提出了失效率作为可靠性标准，以失效率的高低划分可靠性等级，并制定了其可靠性标准。
国外典型的可靠性标准MIS-R-39016《有可靠性指标的电磁继电器总规范》、日本的工业标准JIS C 5440《有可靠性要求的控制用小型继电器通则》等，都将失效概率的高低作为评价可靠性的指标。
我国也制订了一些电器的可靠性标准，如GB/T15510国家标准《控制用电磁继电器可靠性试验通则》、GBl0962《机床电器可靠性通则》、JB/Tl0522-2005《小容量交流接触器可靠性试验方法》等，为电器可靠性研究提供了基础。
１接触器式继电器的失效模式１．１触点间接触电阻过大接触电阻由收缩电阻和膜电阻组成。
触点上的接触面实际上是凹凸不平的，只有少数的点发生)真正的接触，电流通过这些点时，电流发生收缩，电流路径增长，有效导电截面减小，导致了收缩区的电阻增大，这就是收缩电阻。
导电斑点表面存在有一定电导率的膜，则电流流过触点接触面时还会有膜电阻。
这两部分附加的总电阻称为接触电阻。
接触电阻过大，会造成触点间接触不良。
生产工艺污染，触点材料氧化或化学腐蚀，以及触点表面附着污物，这些均会导致接触器式继电器的接触电阻过大。
当触点用来接通小电流时，触点间被污染的形成的表面膜会使接触电阻不稳定，从而使触点电路可能发生时通时断，即触点间接触不良现象，甚至触点间根本电流不通的现象，这些都严重影响着接触器式继电器的工作可靠性。
对于触点间接触电阻过大造成的失效，可以采取以下措施来减小与稳定接触电阻。
数字式继电器工作原理
数字式继电器工作原理
数字式继电器是一种电子开关，它的工作原理是通过数字信号控制继电器的开关状态。
数字式继电器可以实现高速、精确的开关控制，具有可编程性、可靠性和稳定性等优点，被广泛应用于自动化控制系统中。
数字式继电器的工作原理是基于数字信号的控制。
数字信号是一种离散的信号，它只有两种状态：高电平和低电平。
数字式继电器通过接收数字信号来控制继电器的开关状态。
当数字信号为高电平时，继电器闭合；当数字信号为低电平时，继电器断开。
数字式继电器的控制信号可以来自于计算机、PLC、传感器等设备。
这些设备可以通过数字信号输出端口来控制数字式继电器的开关状态。
数字式继电器还可以通过编程来实现复杂的控制逻辑，例如定时控制、循环控制、条件控制等。
数字式继电器的优点在于它具有高速、精确的开关控制能力。
数字信号的传输速度非常快，可以实现微秒级的开关控制。
数字式继电器还可以实现精确的控制，可以控制继电器的开关状态在毫秒级别的时间范围内。
此外，数字式继电器还具有可编程性、可靠性和稳定性等优点，可以满足自动化控制系统的各种需求。
数字式继电器是一种基于数字信号控制的电子开关，具有高速、精确、可编程、可靠和稳定等优点。
它被广泛应用于自动化控制系统
中，可以实现复杂的控制逻辑，提高生产效率和质量。
对于继电器控制电路抗干扰的一些建议
对于继电器控制电路抗干扰的一些建议继电器控制电路的稳定性和抗干扰能力对整个系统的正常运行起着至关重要的作用。
为了确保继电器控制电路的可靠性，下面给出一些建议来提高其抗干扰能力：1.电源滤波：确保电源电压稳定，避免电源电压的突变或波动对继电器控制电路的干扰。
可以使用电源滤波器来过滤电源中的噪声和干扰信号。
2.地线连接：正确连接系统的地线可以有效地抑制电磁干扰。
将地线设计成良好的导电路径，避免由于多个地线连接而导致对地的回路干扰。
3.继电器的选择：选择抗干扰能力强的继电器，例如具有屏蔽外壳或抗电磁辐射性能好的继电器。
这样可以有效地减少外界电磁干扰对继电器的影响。
4.使用绞线：在长距离传输信号时，使用绞线可以减少电磁干扰对传输信号的影响。
绞线能够产生相互抵消的磁场，从而减少对继电器电路的干扰。
5.使用滤波器：对于需要抗电磁干扰的继电器控制电路，可以使用滤波器来滤除高频噪声和电磁干扰信号。
常见的滤波器有RC滤波器和LC滤波器等。
6.屏蔽措施：在继电器控制电路中，可以使用屏蔽材料或屏蔽设备来阻挡外界电磁场的干扰。
例如，在继电器周围使用金属屏蔽壳可以有效地屏蔽掉外界电磁干扰。
7.布局优化：在设计继电器控制电路时，要合理布置电路板上的元器件，避免信号线与电源线、高功率线等相互干扰。
同时，合理配备距离较近的元器件，并减小各种干扰源之间的距离。
8.使用抑制器：对于常见的噪声和干扰源，可以在继电器控制电路中使用抑制器来提高抗干扰性能。
抑制器可以将干扰源的信号抑制到一个可接受的范围内。
9.引入隔离器：在一些特殊情况下，可以在继电器控制电路中引入隔离器，将控制信号和被控制的电路进行隔离，从而减少外界干扰对继电器的影响。
10.优化接地系统：合理设计和优化接地系统，确保接地电阻小且导电性良好。
同时，避免地线回路产生的环形回路干扰。
总之，通过合理的电路设计、优化布局、使用抗干扰的元器件和电缆以及良好的接地系统，可以有效提高继电器控制电路的抗干扰性能。
如何选择合适的继电器来控制电路
如何选择合适的继电器来控制电路继电器是一种电器元件，用于控制电路的开关，广泛应用于各种电气设备中。
选择合适的继电器对于电路的正常运行至关重要。
本文将介绍如何选择合适的继电器来控制电路。
一、了解电路要求在选择继电器之前，首先需要了解电路的要求。
包括电路的额定电压、额定电流以及需要控制的负载类型。
例如，若需控制交流电源下的负载，应选择交流继电器。
而如果需要控制直流负载，则应选择直流继电器。
同时还需了解电路的工作环境温度、震动情况等特殊要求。
二、确定额定电压和额定电流根据电路要求，确定继电器的额定电压和额定电流。
额定电压是指继电器在正常工作的电压范围，一般有12V、24V等多种选择。
额定电流是指继电器所能承受的最大电流，也需要根据实际负载来确定。
三、选择继电器类型根据电路要求和应用场景，选择合适的继电器类型。
常见的继电器类型有电磁继电器、固态继电器、时间继电器等。
电磁继电器适用于大功率、高电流的应用，而固态继电器则适用于快速开关和长寿命要求的场合。
四、考虑继电器的寿命和可靠性继电器的寿命和可靠性是选择的重要考虑因素。
寿命是指继电器能够承受的开关次数，而可靠性则是指继电器在长时间运行中能否稳定可靠地工作。
一般来说，继电器寿命有机械寿命和电寿命两个指标，应根据实际需求选择。
五、考虑继电器的尺寸和安装方式继电器的尺寸和安装方式也需要考虑。
根据实际场景选择合适的尺寸，以确保继电器能够安装在相应的设备中。
同时还需了解继电器的安装方式，包括插座式继电器、焊接式继电器等，以方便安装和维护。
六、了解继电器的特殊功能有些继电器具有特殊功能，如过载保护、相序保护等。
在选择继电器时，可以考虑是否需要这些特殊功能，以提高电路的安全性和稳定性。
七、选择知名品牌和供应商在选择继电器时，建议选择知名品牌和有信誉的供应商。
优质的品牌和供应商能够保证产品的质量和售后服务，使继电器能够长时间稳定运行。
总结：选择合适的继电器来控制电路是确保电路正常运行的关键。
继电器可靠性设计和控制
继电器可靠性设计和控制1 继电器可靠性设计和控制总的要求1.1 继电器可靠性设计的基本含义继电器可靠性设计和控制是从“系统”的概念出发，在预防为主、系统管理的思想指导下，从继电器的结构设计、工艺设计、原材料选用、控制软件设计等方面，采取各种有效措施，消除或控制继电器在规定的条件下和规定的时间内可能出现的失效模式，在性能、费用、时间等因素综合平衡的基础上，实现继电器既定的可靠性指标。
1.2 可靠性设计和控制的目的与必要性可靠性设计是在继电器性能设计的同时考虑可靠性指标的设计，它是以消除或控制继电器在使用中的失效为目标，保证继电器在全寿命周期，在规定的使用条件下，在各个环节都能具有良好的使用性能。
它的基本要求是，保证继电器在制造、运输、储存过程及使用期间，能完成规定的功能，达到可靠性指标要求。
1.3 可靠性设计和控制的基本条件1.3.1 质量管理体系质量管理体系是在质量方面指挥控制组织建立方针和目标并实现这些目标的相互关联或相互作用的一组要素。
质量管理体系的建立和运行，以过程控制为基础，以顾客要求为输入，转化为产品输出，通过增值活动和信息交流，不断满足高可靠要求，使顾客满意。
质量管理体系由管理活动、资源保障、产品实现、测量分析和改进四大过程构成。
GJB9001A-2001《质量管理体系要求》是军用继电器承制单位实施质量管理体系评定制度的基本依据。
GB/T19001－2000是通用继电器承制单位实施质量管理体系评定制度的基本依据。
1.3.2 人员素质可靠性设计是实现将产品可靠性由模糊的定性概念转化为清晰明确的定量指标，并贯穿于产品的整个寿命周期。
产品质量形成于过程，过程是将输入转化为输出的一组允许的增值活动。
把用户需求转化为产品，要经历设计、采购、加工、装配、检验、试验等一系列工程过程，应建立专职队伍、专业手段和专业方法。
设计决定着产品的固有质量和可靠性。
设计人员的责任心、技术水平和工作作风对产品的可靠性有着重大影响。
单片机光耦隔离控制继电器
单片机光耦隔离控制继电器
光耦隔离在单片机控制继电器中是非常重要的。
光耦隔离利用光电转换效应，将输入和输出电路隔离，避免了输入电路中的电流和噪声对输出电路的干扰。
在单片机控制继电器的应用中，光耦隔离的主要功能是隔离单片机的控制电路和继电器的输出电路，防止控制电路的噪声和干扰对继电器产生影响，从而保证继电器的正常工作。
光耦隔离具有以下优点：
1. 电路隔离能力强：光电器件对输入和输出两个电路的隔离非常彻底，能够有效防止输入电路中的电流和噪声对输出电路产生干扰。
2. 安全可靠：在一些电气条件比较特殊或者工作环境比较恶劣的场合，光耦隔离不仅可以保证电路的安全可靠，还能够保护人身安全。
3. 应用灵活：光耦隔离是一种通用的电路隔离技术，不仅可以应用在单片机控制继电器的场合，也可以应用于其他需要电路隔离的场合。
总的来说，光耦隔离在单片机控制继电器中具有非常重要的作用，能够提高系统的稳定性和可靠性，避免干扰和噪声的影响，保证继电器的正常工作。
浅析电磁继电器的选型及可靠使用
• 176•文章主要介绍了电磁继电器的工作原理及技术指标，提出了电磁继电器选用要求，并对电磁继电器的正确使用提出了具体措施，提高了电磁继电器的使用可靠性，满足产品设计可靠性要求。
继电器（英文名：REALY ）是一种控制元件，当输入量（电、磁、光、热等物理量）达到某一规定值时，使被控制量发生预定的阶跃变化的一种器件。
通常应用于自动控制电路，它实际上是一种隔离控制与被控制电路的“自动开关”，故常在电路中起到自动调节、安全保护、转换电路等作用。
继电器按工作原理不同可分为：（1）电磁继电器：利用电磁感应原理工作，一般由铁芯、线圈、衔铁、触点簧片等组成。
（2）固态继电器：利用电子元件（如：开关三极管、双向可控硅等半导体器件）的开关特性，由微电子电路、分立电子器件、电子功率器件组成的无触点开关。
（3）其他特殊继电器：如温度继电器、压力继电器、光继电器、瓦斯继电器、霍尔效应继电器等。
由于电磁继电器具有体积小，功耗小、使用方便等优点，使其得以广泛应用于航空、航天、通讯等军、民用电子设备中。
因此如何正确选择、应用电磁继电器，满足电路可靠性要求，是设计人员关心的问题。
本文就此探讨电磁继电器的选型及使用可靠性问题。
1 电磁继电器的种类1.1 电磁继电器的种类电磁继电器是利用输入信号（电压、电流）在电磁铁铁芯中产生电磁力，吸引衔铁，从而使触点动作实现断开、闭合或转换控制的一种机电元件。
电磁继电器根据输入信号信号不同可分为直流继电器（控制信号为直流）和交流继电器（控制信号为交流）两类。
在实际使用中应根据输入信号的不同分别选用。
此外根据线圈输入信号还可已分为电压型继电器及电流型继电器。
电压型继电器线圈匝数较多，导线较细，阻抗较大；电流型继电器刚好相反，线圈匝数较少、导线较粗，阻抗较小。
一般情况下两者不能互换使用，以免损坏器件或导致器件不能正常工作。
目前生产主要以电压继电器为主，电流继电器品种较少。
根据不同的用途可分为：通用继电器：除磁保持继电器以外，一般用途的继电器。
继电器控制优缺点
工作方式上；
在继电器控制电路中，当电源接通时电路中所有继电器都处于受制约状态，即该吸合的继电器都同时吸合，不该吸合的继电器受某种条件限制而不能吸合，这种工作方式成为并行工作方式。
控制速度：
继电器控制系统依靠机械触点的动作实现的，工作频率低，触点的开关动作一般在几十毫秒数量级，且机械触点还会出现抖动问题。
可靠性和可维护
由于继电器控制系统使用了大量的机械触点，连线多，触点开闭时存在机械磨损、电弧烧伤等现象，触点寿命短，所以可靠性和可维护性差。
合理使用中间继电器提高控制可靠性
合理使用中间继电器提高控制可靠性
张丽
【期刊名称】《黑龙江冶金》
【年(卷),期】2002(000)003
【摘要】@@ 中间继电器由于具有触点数目多,触点容量较大等特点,因此在继电保护装置及系统自动装置中得到了普遍应用.比如需要同时闭合或断开几个回路或要求比较大的触点容量动作与跳闸等情况时,就必须使用中间继电器来实现.
【总页数】2页(P27-28)
【作者】张丽
【作者单位】北钢集团有限责任公司,齐齐哈尔市,161041
【正文语种】中文
【中图分类】TM5
【相关文献】
1.中间继电器可靠性与应用中问题分析
2.提高JZ7中间继电器可靠性的措施
3.常规电磁型保护出口中间继电器BCJ的可靠性分析
4.提高中间继电器动作可靠性的有效措施
5.小型中间继电器可靠性与选用问题的研究
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第7章控制继电器的可靠性指标与考核方法（样章3）控制继电器是一种量大面广的基础电器元件，广泛用于机械、电子、航天航空、铁道、邮电、电力等各个部门。
一个大型设备或系统中一般都使用了不少继电器，为了保证设备或系统具有较高的可靠性，作为设备或系统中主要基础元件之一的控制继电器必须有很高的可靠性，所以控制继电器的可靠性已受到国内外普遍重视，不少国家(如美、日等国)均已制定了有可靠性指标的继电器标准。
1 可靠性指标为了统一继电器的可靠性考核方法，进一步推动我国继电器可靠性工作的开展，根据国家技术监督局下达的国家标准制订计划，由原机械工业部北京电工综合技术经济研究所和河北工业大学负责，上海电器科学研究所、成都机床电器研究所、许昌继电器研究所参加，共同制订了国家标准GB/T15510-1995“控制用电磁继电器可靠性试验通则”。
在这份国家标准中，规定控制继电器以其失效率高低来划分其可靠性等级，其失效率等级的名称、符号及每个等级的最大失效率如表4.7-1所示。
由于采用失效率等级作为控制继电器的可靠性指标，所以其可靠性验证试验也称失效率试验。
2 试验要求2.1 环境条件1) 一般情况下，试验应在GB2423《电工电子产品基本环境试验规程》规定的试验时的标准大气条件下进行。
即温度15~35︒C相对湿度45%~75%大气压力86~106kPa试验应在试验的标准大气条件中放置足够的时间(不少于8h)，以使试品达到热平衡。
2) 试验环境应注意避免灰尘和其他污染。
2.2 安装条件1) 试品应安装在正常使用位置。
2) 试品应安装在无显著冲击和振动的地方。
3) 试品安装面与垂直面的倾斜度应符合产品标准的规定。
2.3 试验电源条件1) 交流电源应为频率等于50Hz的正弦波电源，其容许偏差为a) 波形畸变因数不大于5%。
b) 频率偏差为±5%。
2) 直流电源可采用发电机、蓄电池或稳压电源，若试验时不会影响产品性能，则可以采用三相全波整流电源，但其纹波分量应满足规定：即峰值与谷值之差和直流全量之比值不大于6%。
3) 试验过程中，当触点接通负载时，试验电源电压的波动相对于空载电压而言应不大于5%。
2.4 负载条件1) 负载电源可为直流电源或交流电源，一般情况下，推荐采用直流电源。
2) 负载可为阻性负载、感性负载、容性负载或非线性负载，一般情况下，推荐采用阻性负载(交流时cosϕ=0.9~1.0，直流时L/R≤1ms)。
3) 一般情况下，试验时触点电路电源电压U N应采用24V或产品标准中规定的触点最低直流额定电压值。
4) 一般情况下，试验时触点电路负载电流I C的数值可采用额定电流或下列值：2类触点(触点额定电压为5~250V，触点额定电流为0.1~1A的触点)：100mA；3类触点(触点额定电压为5~600V，触点额定电流为0.1~100A的触点)：1A。
2.5 激励条件1) 试验时，试品应以输入激励量的额定值进行激励。
2) 每小时的循环次数：试验时试品每小时的循环次数应不低于产品标准中规定的额定值，为缩短试验时间，在不影响试品正常动作与释放的条件下，试品每小时的循环次数可以高于产品标准中规定的额定值，其数值可从6，30，600，1200，1800，3600，7200，12000，18000，36000中选取。
3) 负载比(负载因数)应从下列推荐数值，即15%，25%，33%，40%，50%，60%中选取。
3 试验方法3.1 试品的准备为满足产品寿命服从指数分布的假设，应采用筛选的方法来剔除早期失效的产品，所以试品应从稳定的工艺条件下批量生产并经过筛选的合格产品中随机抽取。
为了避免试验过分复杂，推荐采用常温(15~35︒C)下运行筛选。
筛选条件应是运行次数为5000次；激励条件、触点电路电源电压U N及触点电路负载电流与前面所示的试验要求相同。
3.2 试品的检测3.2.1 试验前检测试验前先对试品进行开箱检测，检查试品的零部件有无运输引起的损坏、断裂，剔除零部件损坏的试品，并按规定补足试品数。
剔除掉的试品不计入相关失效数r内。
3.2.2 试验过程中检测一般情况下，在试品每次循环的“接通”期的40%时间内与“断开”期的40%时间内，应监测试品的所有触点，监测闭合触点的接触压降及断开触点间的电压。
试验过程中不允许对产品进行清理和调整。
3.2.3 试验后检测一般情况下，试验后应对所有未失效试品的下列项目进行检查。
1) 外观检查。
2) 动作电压。
3) 释放电压。
4) 接触电阻。
5) 绝缘电阻。
6) 介质耐压。
7) 吸合时间。
8) 释放时间。
9) 回跳时间。
10) 线圈电阻。
3.3 失效判据当出现下列任意一种情况时，即认为该试品失效。
1) 闭合触点的接触压降U j超过下列极限值U jm。
a. 负载电流为额定电流时，接触压降的极限值U jm为触点电路电源电压U N的5%或10%。
b. 负载电流为100A或1A时，接触压降的极限值U jm见表4.7-2。
2) 断开触点间的电压U C低于极限值U cx，一般情况下，U cx应为触点电路电源电压的90%。
3) 触点发生熔接或其他形式的粘接。
4) 触点燃弧时间超过0.1s。
5) 继电器线圈通电时不动作。
6) 继电器线圈断电时不返回。
7) 试品零部件有破坏性损坏，连接导线及零部件松动。
8) 试品在试验后检测中，任一项目的检测结果不符合产品标准的规定。
4 可靠性验证试验的抽样方案及试验程序4.1 可靠性验证试验的抽样方案继电器的可靠性验证试验(失效率试验)应在实验室进行，一般情况下，继电器的可靠性验证试验(失效率试验)推荐采用定时或定数截尾试验。
继电器的可靠性验证试验(失效率试验)分为定级试验、维持试验与升级试验。
定级试验是指为首次确定产品的失效率等级而进行的试验，或在某一失效率等级的维持试验或升级试验失败后，对产品重新确定其失效率等级而进行的试验。
维持试验是指为证明产品的失效率等级仍不低于定级试验或升级试验后所确定的失效率等级而进行的试验。
升级试验是指为证明产品的失效率等级比原定的失效率等级更高而进行的试验。
抽样方案的确定方法：对于寿命服从单参数指数分布，无替换的定数截尾寿命试验为：有n 个试品进行寿命试验，到第r 个试品失效时停止试验，其寿命数据为1t ，2t ，…，r t 。
寿命服从单参数指数分布时，可得：2)22(121λχβ+=-c A T (4.7-1)其中T 12λ与β间的关系可用图4.7-1表示： T 12λ就等于自由度为22+c A 的2χ分布的β-1下侧分位点)22(21+-c A βχ。
由公式（4.7-1）求得的T 值即为表4.7-3所示的故障率验证试验方案中的截尾时间c T 。
对于不同的c A 值，可求得相应的c T 值，从而可得出表4.7-3。
其中定级试验和升级试验的置信度取为0.9，维持试验的置信度取0.6。
图4.7-1 T 12λ与β间的关系4.2 可靠性验证试验的程序 4.2.1定级试验定级试验的程序如下：1) 选定失效率等级，首次定级试验一般应选失效率等级为YW 或W 级。
2) 选定允许失效数A C 和截尾失效数)1(+=c c c A r r ，推荐在2~5的范围内选择A C ，不推荐选择A C =0。
3) 根据选定的失效率等级和A C ，由表4.7-3查截尾时间T C 。
4) 选定试品的试验截止时间t z ，t z 应不超过产品标准中规定的电寿命次数，但不得低于105次。
5) 根据T C 、A C 及t z 由下式确定试品数n ，即c zcA t T n +=应注意，试品数n 一般不得小于10。
6) 从批量生产并经过筛选的合格产品中随机抽取n 个试品，供抽样的产品数量应不小于试品数n 的10倍。
7) 按本章试验方法中的规定进行试验与检测。
8) 统计相关失效数r 及失效试品的相关试验时间(失效发生时间)，对试验后检测出的相关失效试品，其相关试验时间按试验结束时的时间计算。
9) 统计累积相关试验时间T 。
10) 试验结果判定。
当相关失效数r 未达到截尾失效数r c (即r ≤A c )，而累积相关试验时间T 达到或超过了截尾时间T C ，则判为试验合格(接收)；当累积相关试验时间T 未达到截尾时间T C ，而相关失效数r 达到或超过了截尾失效数r c (r >A c )，则判为试验不合格(拒收)。
4.2.2维持试验定级试验合格的产品，一般情况下，应按表4.7-4中规定的维持周期进行该等级的维持试验，维持试验按下列程序进行。
1) 选定允许失效数A c 。
2) 根据产品已试验合格的失效率等级及选定的允许失效数，由表4.7-4查出截尾时间T c 。
3) 选定试品的试验截止时间t z (其方法与定级试验时相同)。
4) 确定试品数n(其方法与定级试验时相同)。
5) 抽取试品(其方法与定级试验时相同)。
6) 按本章试验方法中的规定进行试验与检测。
7) 统计相关失效数r及各失效试品的相关试验时间(其方法与定级试验时相同)。
8) 统计累积相关试验时间T。
9) 试验结果判定(其方法与定级试验时相同)。
10)若维持试验合格，则应继续按规定的维持周期进行下一次维持试验；若维持试验不合格，则应重新进行定级试验，以确定其失效率等级。
11)重新确定失效率等级时，应将该产品从首次定级试验起的全部试验数据(包括维持试验不合格的数据)进行累计，根据累计的相关失效数及累积的相关试验时间，由表4.7-3确定产品的失效率等级。
4.2.3升级试验定级试验合格的产品可继续进行升级试验。
升级试验的数据可从定级试验和维持试验的试品进行延长试验以及为升级试验投入的试品进行试验得出。
升级试验按下列程序进行。
1) 选定待升的失效率等级(一般比原定的等级高一级)。
2) 选定允许失效数A C。
3) 根据选定的失效率等级及允许失效数由表4.7-3查出截尾时间T C。
4) 根据T C确定延长试验的时间以及为升级试验投入的试品数和试验时间。
5) 抽取试品(其方法与定级试验时相同)。
6) 按规定进行试验与检测。
7) 统计相关失效数r及累积相关试验时间T。
8) 试验结果判定(其方法与定级试验时相同)。
9) 若升级试验合格，则应按规定的维持周期进行该等级的维持试验，若升级试验不合格，则应重新进行定级试验，以确定其失效率等级。
10) 重新确定失效率等级时，应将该产品的全部试验数据进行累计，根据累计的相关失效数及累积的相关试验时间由表4.7-3确定产品的失效率等级。
5 可靠性试验装置继电器可靠性试验装置应能执行国家标准GB/T15510-1995“控制用电磁继电器可靠性试验通则”，通常采用微机进行控制与检测。
5.1 试验装置的技术性能对于控制继电器的可靠性试验来说，其总试验时间是相当长的。
