《变电所二次系统》幻灯片
二次回路图常用的图形符号如表3-9-1所示，常用的工程种类代号如表3-9-2所示。 为了区别同类的不同设备，可在字母后加数字，如K1、K2等。为了区别同一 设备中同类的不同部件，如一个继电器有几对触点，第一对触点可用K1.1表 示，第二对触点可用K1.2表示。
对于元件和设备的可动局部如触点，通常表示在非鼓励或不工作的状态和位置。 例如，继电器和接触器在非鼓励状态；断路器和隔离开关在断开位置；事故、 报警等开关在设备正常使用的位置。
４．继电保护与自动装置
继电保护与自动装置由互感器、变换器、各种继电保护及自动装置、选择开关及 其网络构成。其作用是保护主系统的正常运行，一次系统一旦出现故障或异 常便自动进展处理，并发出相应信号。由于继电保护与自动装置已形成独立 的专业技术，设有专门课程进展系统讲授，所以本教材仅将有关内容作简单 讲述。
根据展开图绘制的方法，可以得出阅读展开图要领：先看交流后看直流、自左往 右看、自上往下看。首先先按列或行一个支路一个支路的依照顺序读通，有 时性质不同的支路是交织画在一起的，要跳过无关支路、找到有关支路，把 与这个支路有联系的所有支路都找到。在读具体支路时，要首先找到继电器 线圈的起动支路，然后寻找该继电器的触点支路。一个继电器往往右几对触 点，所有与该继电器有关的触点支路都要找到。应一个支路一个支路的找下 去，一个继电器一个继电器地看通。
图3-9-2 6～10kV线路过电流保护展开式电路图
下面以图3-9-2为例，来阅读二次回路展开图。当一次电路发生短路时，电流互 感器TA1和TA3二次侧电路中电流增大，电流继电器K1和K2起动。在直流控制回 路中找到K1和K2的触点，此常开触点闭合、使时间继电器K3起动。经一定延时 后K3触点闭合，一方面使断路器自动分闸，同时起动信号继电器K4，K4起动后 其触点闭合后发出信号。看展开式电路图要细心，要一个支路一个支路地看通， 一个继电器一个继电器地看懂，这样便可以理解整个装置的工作原理。
对于元件和设备的可动局部如触点，通常表示在非鼓励或不工作的状态和位置。 例如，继电器和接触器在非鼓励状态；断路器和隔离开关在断开位置；事故、 报警等开关在设备正常使用的位置。
４．继电保护与自动装置
继电保护与自动装置由互感器、变换器、各种继电保护及自动装置、选择开关及 其网络构成。其作用是保护主系统的正常运行，一次系统一旦出现故障或异 常便自动进展处理，并发出相应信号。由于继电保护与自动装置已形成独立 的专业技术，设有专门课程进展系统讲授，所以本教材仅将有关内容作简单 讲述。
根据展开图绘制的方法，可以得出阅读展开图要领：先看交流后看直流、自左往 右看、自上往下看。首先先按列或行一个支路一个支路的依照顺序读通，有 时性质不同的支路是交织画在一起的，要跳过无关支路、找到有关支路，把 与这个支路有联系的所有支路都找到。在读具体支路时，要首先找到继电器 线圈的起动支路，然后寻找该继电器的触点支路。一个继电器往往右几对触 点，所有与该继电器有关的触点支路都要找到。应一个支路一个支路的找下 去，一个继电器一个继电器地看通。
图3-9-2 6～10kV线路过电流保护展开式电路图
下面以图3-9-2为例，来阅读二次回路展开图。当一次电路发生短路时，电流互 感器TA1和TA3二次侧电路中电流增大，电流继电器K1和K2起动。在直流控制回 路中找到K1和K2的触点，此常开触点闭合、使时间继电器K3起动。经一定延时 后K3触点闭合，一方面使断路器自动分闸，同时起动信号继电器K4，K4起动后 其触点闭合后发出信号。看展开式电路图要细心，要一个支路一个支路地看通， 一个继电器一个继电器地看懂，这样便可以理解整个装置的工作原理。
变电所二次系统PPT课件
.
12
继电保护与自动装置
组成：继电保护、自动装置和相应的辅助 元件。 作用：电力系统发生故障或出现不正常运行 状态时，能够自动反应和处理故障。
.
13
图1－1 10kV线路过电流保护原理接线图
.
14
自动、远动装置电路
远动技术：调度所与各被控端（包括变电所） 之间实现遥控、遥测、遥信和遥调技术的 总称。
6、当隔离开关采用电动操作时，断路器与隔离开关控制电路 中设置相应的联锁措施，保证其联动操作顺序的正确性。
7、接线应力求简单，可靠，联系电缆的条数、芯数应尽量减 少。
.
36
控制、信号回路
牵引变电所内各设备的控制方式： 变压器、整流机组：投入或切除运行均采用
断路器或直流快速开关进行。 高压开关：用控制开关通过控制回路进行操
.
6
监视测量回路
由各种显示仪表、测量元件及相关回路组成 作用：监视、测量一次设备的工作状态，以便运行
人员掌握一次设备运行情况，为运行管理、事故 分析提供参数。
.
7
控制回路
由控制开关、相应的控制继电器组成。 作用：对一次高压开关设备进行合、分闸操
作。 分类： 按照自动化程度分为手动和自动控制 按照控制距离分为就地和距离控制 按照控制方式分为分散（一对一）和集中控
.
28
• 屏面布置图
屏面布置图是指从屏的正面看将各安装设备 和仪表的实际安装位置按比例画出的正视图 ，它是屏背面接线图的依据。
• 屏背面接线图
屏背面接线图是指从屏的背面看的、表明屏 内设备在屏背面的引出端子之间的连接情况 以及端子与端子排之间连接关系的图。屏背 面接线图是以屏面布置图为基础，以展开接 线图为依据绘制的接线图。
电气二次系统简介ppt课件.ppt

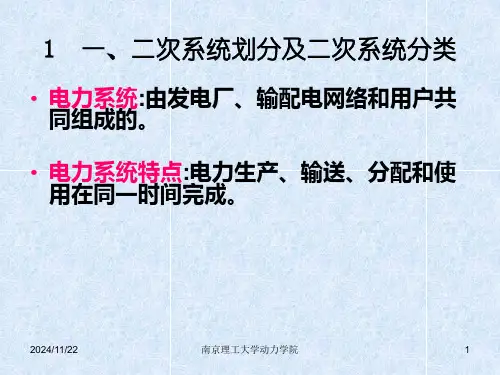

• 展开图中同一个二次设备的不同元件，如线圈、 触点必须标以相同的文字符号。小母线及每一回 路都要按等电位的原则分别给于回路编号。
2024/11/22
南京理工大学动力学院
13
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
二次设备：对一次设备的工作状况进行监视、测量、控制、
保护、调节所必需的电气设备，如监控装置、继电保护装 置、自动装置、信号器具等。通常还包括电流互感器、电 压互感器的二次绕组引出线和站用直流电源。
这些二次设备按一定 要求连接在一起构成 的电路，称为二次接 线或二次回路。
描述二次接线的图纸 称为二次接线图或二 次回路图。
6
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
1.4 调节系统
• 作用：调节某些主设备的工作参数，以保证主设 备和电力系统的安全、经济、稳定运行。
• 组成：由测量机构、传送设备、自控装置、执行 元件及其网络构成。
21
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
3.1
电压互感器二次回路
3.1.1 对电压互感器二次回路的要求
• 接线方式应满足测量仪表、远动装置、继电保护 和自动装置等的具体要求。
• 应有一个可靠的安全接地点。 • 应设置短路保护。 • 应有防止从二次回路向一次回路反馈电压的措施。
(3)三个单相电压互感器构成的星形接线
2024/11/22
2024/11/22
南京理工大学动力学院
13
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
二次设备：对一次设备的工作状况进行监视、测量、控制、
保护、调节所必需的电气设备，如监控装置、继电保护装 置、自动装置、信号器具等。通常还包括电流互感器、电 压互感器的二次绕组引出线和站用直流电源。
这些二次设备按一定 要求连接在一起构成 的电路，称为二次接 线或二次回路。
描述二次接线的图纸 称为二次接线图或二 次回路图。
6
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
1.4 调节系统
• 作用：调节某些主设备的工作参数，以保证主设 备和电力系统的安全、经济、稳定运行。
• 组成：由测量机构、传送设备、自控装置、执行 元件及其网络构成。
21
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
3.1
电压互感器二次回路
3.1.1 对电压互感器二次回路的要求
• 接线方式应满足测量仪表、远动装置、继电保护 和自动装置等的具体要求。
• 应有一个可靠的安全接地点。 • 应设置短路保护。 • 应有防止从二次回路向一次回路反馈电压的措施。
(3)三个单相电压互感器构成的星形接线
2024/11/22
变电站二次系统图文讲解

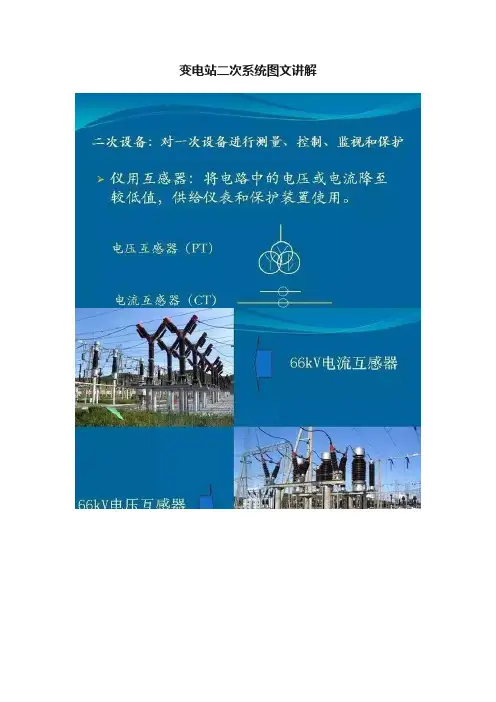

变电站二次系统图文讲解Ø继电保护及自动装置：迅速反应不正常情况并进行监控和调节。
Ø直流电源设备：供给保护和事故照明的直流用电，包括：直流发电机组，蓄电池。
Ø其它：用于控制电路的主令电器，用于位置指示的红绿指示灯，用于灯光告警的光子牌，用于声音告警的电铃、蜂鸣器或音响，用于连接的端子、绝缘导线和电缆、用于功能投退的连接片（压板）等二次回路接线图二次回路是由二次设备组成的回路，它包括交流电压回路、交流电流回路、断路器控制和信号直流回路、继电保护回路以及自动装置直流回路等。
二次接线图是用二次设备特定的图形符号和文字符号来表示二次设备相互连接情况的电气接线图1、基本概念：1）继电器继电器是常见的控制元件，它的英文“relay”原意为：轮转、接力，最早应用于电报业务，用它来实现不同电路之间的控制，即用一个电路去控制另一个电路。
在电路中，继电器控制逻辑的实现依赖于其自身结构，即线圈和触点的基本设计。
继电器的线圈和触点可以分别接入不同的电路中，从而实现由线圈至触点的顺序控制。
线圈可以反映不同的电气量，进而用于实现触点位置的变换。
通常所要反映的电气量有若干种，例如某一特定电压/电流（可以是交流也可以是直流）的有或无(有/无继电器)、大或小（测量继电器），等等，以此来实现对应的各种逻辑。
例如：交流过电流、交流过电压、欠电压、直流电压的带电/不带电，等等。
继电器的触点也可以有不同的逻辑，例如：正常时打开、工作时闭合的常开触点，正常时闭合、工作时候打开的常闭触点，延时闭合的常开触点等等。
对于同一个继电器来讲，根据其功能和实际需要，往往要装设多付触点，有时候这些触点的类型也会不同。
依靠不同类型的线圈和不同类型的触点，继电器可以实现二次回路中比较复杂的逻辑。
3、二次回路分类1）保护回路继电保护回路用于实现对一次设备和电力系统的保护功能，它引入CT和PT采集的电流和电压并进行分析，最终通过跳闸或合闸继电器的触点将相关的跳闸/合闸逻辑传递给对应的断路器控制回路。
变电站二次系统及保护原理 ppt课件
ppt课件
6
（5）蓄电池组
发电厂及变电站直流系统的额定电压，通常48V,110V
及220V三种，为取得各种电压，需要将多个蓄电池组串
联起来你，另外为使直流蒂娜元能输出最大的电流，需
要将几个蓄电池组并联使用，直流系统的电压越高，需
串联的蓄电池个数越多，要求直流系统的输出的电流就
越大，需并联的蓄电池支路数越多。
8
（3）输出电压的纹波系数应满足《电力系统用蓄 电池直流电源装置运行及维护技术教程 》要求，直
流母线及波纹系数范围应不大于2%。 （4）充电时应维持直流母线的电压的变化小于5% （5）充电设备的额定电流应为n=1.1Qs/T+Ijc 考虑到核对性充放电，也可按最大充电
电流选择，In=(0.1～0.125)Qs10/10 3、直流母线及输出馈线
为补偿电池运行中的功率损耗，维持电压及增大短路容
量，需要经常对蓄电池充电。
充电设备通常采用将三相交流整流、滤波及稳压的交
流—直流转换装置，应满足以下要求。
（1）充电设备输出电压及输出电流的调节范围，应满足
蓄电池组各种充电方式的需要，对于直流电压为110V的直
流系统，充电设备输出电压的调节范围应为90—160V；对
额定电压为220V的直流系统，充电设备输出电压的调节范
围为180V—310V
（2）具有维持恒定的输出电压及恒定输出电流的调节
功能，对于用可控硅整流设备作为充电装置时首先输入电
压在额定电压的+5%—-15%范围内变化及输出负荷电流在
额定电流0%—100%范围内变化时，输出稳定电流的误差小
于+5%
ppt课件
变电站直流系统
一、变电站的操作电源 二、操作电源种类 三、直流系统的组成 四、直流系统的绝缘检测及接地检查 五、UPS不间断电源 六、蓄电池的维护保养 七、 UPS不间断电源维护和使用
变配电所二次系统-第3讲幻灯片PPT
〔3〕无论断路器是否带有机械闭锁，都应具有防 止屡次合、跳闸的电气“防跳〞 1.对断路器控制电路的根本要求 〔5〕能监视控制电源及跳、合回路的完好性； 能对二次回路短路或负荷进展保护。 〔6〕有反映断路器状态的位置信号；自动跳、合 闸时有不同的显示信号。 〔7〕对于采用气压、液压和弹簧操作机构的断路 器，有压力、弹簧监视回路和闭锁回路。 〔8〕对分相操作的断路器，有监视三相位置一致 的措施。 〔9〕接线简单可靠，使用电缆芯数尽量少。
图3-1 LW2型控制开关的构造 1—操作手柄；2—触头盒；3—接线端子；4—面板
第三讲 变电所的控制系统
二、断路器的控制电路 2.控制开关 〔1〕LW2型控制开关的构造 触点盒根据动触点的凸轮和簧片形状以及 在转轴上安装的初始位置可分成十四种型式，其 代号为1、1a、2、4、5、6、6a、7、8、10、 20、30、40、50。 触点盒中的触点随手柄转动的位置如下表 3-1所示。 动触点、具有自由行程的触点。 控制开关触点的切断能力如下表3-2所示。
第三讲 变电所的控制系统
一、概述 3.断路器的控制方式 对电力设备如主变、线路、电容器、电抗器等 的控制，主要就是对这些设备所在回路的断路器 进展控制。 〔1〕断路器的控制方式 一对一控制和一对N选线控制；强电控制(110、 220V)和弱电控制〔48V及以下〕；远方控制和 就地控制。 〔2〕断路器的操作机构 合闸机构、维持机构、跳闸机构。 电磁操作机构〔CD〕、弹簧操作机构〔CT〕、
一、概述
1.变电所的控制方式
〔1〕有人值班变电所 集中控制：设有主控制室，控制屏集中布置在
主控室主环。控制屏上有控制开关或切换开关。
分散控制：设有主控制室，各高压配电装 置处设有假设干分控制室，分控制室内设控制屏。 继电保护装置和局部控制设备可在分控制室。主 控制室和分控制室之间实现遥控、遥信、遥测。
图3-1 LW2型控制开关的构造 1—操作手柄；2—触头盒；3—接线端子；4—面板
第三讲 变电所的控制系统
二、断路器的控制电路 2.控制开关 〔1〕LW2型控制开关的构造 触点盒根据动触点的凸轮和簧片形状以及 在转轴上安装的初始位置可分成十四种型式，其 代号为1、1a、2、4、5、6、6a、7、8、10、 20、30、40、50。 触点盒中的触点随手柄转动的位置如下表 3-1所示。 动触点、具有自由行程的触点。 控制开关触点的切断能力如下表3-2所示。
第三讲 变电所的控制系统
一、概述 3.断路器的控制方式 对电力设备如主变、线路、电容器、电抗器等 的控制，主要就是对这些设备所在回路的断路器 进展控制。 〔1〕断路器的控制方式 一对一控制和一对N选线控制；强电控制(110、 220V)和弱电控制〔48V及以下〕；远方控制和 就地控制。 〔2〕断路器的操作机构 合闸机构、维持机构、跳闸机构。 电磁操作机构〔CD〕、弹簧操作机构〔CT〕、
一、概述
1.变电所的控制方式
〔1〕有人值班变电所 集中控制：设有主控制室，控制屏集中布置在
主控室主环。控制屏上有控制开关或切换开关。
分散控制：设有主控制室，各高压配电装 置处设有假设干分控制室，分控制室内设控制屏。 继电保护装置和局部控制设备可在分控制室。主 控制室和分控制室之间实现遥控、遥信、遥测。
变配电所二次系统课件
集成化发展
系统集成
01
将变配电所的二次系统各部分进行集成，实现信息共享和功能
协同，提高系统整体性能。
标准化与模块化设计
02
制定统一的二次系统标准，采用模块化设计，便于系统的扩展
和维护。
一体化监控平台
03
构建一体化监控平台，整合变配电所的各类监控系统和数据，
提供全面的运行监控和决策支持服务。
谢谢
THANKS
保养记录
对每次保养工作进行详细 记录，包括保养内容、时 间、人员等信息，以便于 跟踪和管理。
系统故障处理
故障诊断
当二次系统出现故障时，应迅速 诊断故障原因，确定故障点，为
后续处理提供依据。
故障处理
根据故障诊断结果，采取相应的措 施对故障进行处理，如更换故障元 件、修复损坏线路等。
故障预防
针对常见的故障类型和原因，采取 相应的预防措施，降低故障发生的 概率。
目前，我国电力系统对变配电所二次系统的运行和维护人才需求迫切，具备相关专 业知识和技能的人才在电力行业中具有较高的就业前景。
本课件旨在系统地介绍变配电所二次系统的基本概念、组成、原理、运行维护等方 面的知识，为电力行业从业者提供全面、实用的技能培训。
课程目标
01
掌握变配电所二次系统 的基本概念、组成和原 理。
02
了解变配电所二次系统 的设计和运行要求。
03
熟悉变配电所二次系统 的常见故障及处理方法 。
04
提高学员在实际工作中 解决变配电所二次系统 问题的能力。
02 变配电所二次系统基础知识
CHAPTER
二次系统的定义与作用
总结词
二次系统是电力系统的重要组成部分，用于监测、控制和保护一次系统，保障电 力系统的安全、稳定运行。
《变电所二次系统》课件
继电保护装置的原理
继电保护装置通过比较被保护元件的输入和输出电流、电 压、阻抗等参数，检测异常状态或故障情况，并快速切除 故障元件。
继电保护装置的分类
根据保护对象的不同，继电保护装置可以分为输电线路保 护、变压器保护、发电机保护等类型，不同类型的保护装 置具有不同的保护范围和特性。
自动装置
第一季度
工作原理与功能
工作原理
变电所二次系统通过电缆连接一次设备和二次设备，利用二次设备接收一次设 备的信号，经过处理后发出控制指令，实现对一次设备的远程控制和调节。
功能
变电所二次系统的功能包括测量功能、控制功能、信号功能、保护功能和自动 装置功能等，能够实现远程控制、自动调节、故障诊断和安全保护等功能，保 障电力系统的稳定性和可靠性。
2023 WORK SUMMARY
《变电所二次系统》 PPT课件
REPORTING
目录
• 变电所二次系统概述 • 变电所二次系统设备 • 变电所二次系统设计与优化 • 变电所二次系统运行与维护 • 变电所二次系统发展趋势与展望
PART 01
变电所二次系统概述
定义与作用
定义
变电所二次系统是指对一次设备进行控制、调节、保护和监 测的辅助系统，包括各种二次设备、电缆、继电器、测量仪 表等。
感谢观看
REPORTING
信号回路是变电所二次系统中的重要组成部分之 一，主要用于传输设备状态信号、故障信号等， 为运行人员提供实时监控和预警功能。
信号回路的工作原理
信号回路通过接收来自被控设备的状态信号或故 障信号，经过信号电缆传输到信号继电器和信号 灯等设备，以实现设备的状态显示和报警功能。
信号回路的组成
信号回路通常由信号电缆、信号继电器、信号灯 等组成，通过信号电缆将信号传输到信号继电器 和信号灯等设备，以实现设备的状态显示和报警 功能。
变电站二次系统介绍ppt课件
❖ 10、最大需量电能表、多费率电能表的准确度等 级，可按所接入回路所采用 的电能表准确度等级确 定
中国·成都
Chengdu · China
变电站直流系统
六、变电站直流系统
❖ 1、220V及110V直流系统应该采用蓄电池 组，48V及以下的直流系统可采用蓄电池组， 也可以由220V或110V用直流电源变换器获得
中国·成都
Chengdu · China
变电站控制系统
❖ 2、断路器采用灯光接线时，应采用双 灯监视，红灯监视合闸，绿灯监视跳闸
❖ 3、在主控室控制断路器时，应同时启 用音响报警系统
❖ 4、断路器的防跳回路，一般采用电流 启动，电压自保持的防跳接线
电流启动防跳继电器的时间，不应 大于跳闸脉冲发出到断路器跳开的时间
一、什么是变电站二次系统
❖ 二次设备按照一定的规则连接起来以实现某种 技术要求的电气回路称为二次回路
❖ 二次设备通过电压互感器和电流互感器与一次 设备取得电的联系。二次设备是对一次设备进行控 制、调节、保护和监测的设备，它包括控制器具、 继电保护和自动装置、测量仪表、信号器具等
中国·成都
Chengdu · China
Chengdu · China
变电站测量系统
❖ 对于一般的频率测量，宜采用测量范围 为45～55Hz的指针式频率表，其 测量基本误 差的绝对值不应大于0.25Hz；监视电力系统 频率变化的频率表，应采 用测量范围为45～ 55Hz的数字频率表，其测量基本误差的绝对 值不应大于 0.02Hz
中国·成都
五、变电站计量系统
❖ 1、电能计量装置应满足发电、供电、用电三方 面准确计量的要求， 以作为考核电力系统技术经济
指标和合理计费的依据
中国·成都
Chengdu · China
变电站直流系统
六、变电站直流系统
❖ 1、220V及110V直流系统应该采用蓄电池 组，48V及以下的直流系统可采用蓄电池组， 也可以由220V或110V用直流电源变换器获得
中国·成都
Chengdu · China
变电站控制系统
❖ 2、断路器采用灯光接线时，应采用双 灯监视，红灯监视合闸，绿灯监视跳闸
❖ 3、在主控室控制断路器时，应同时启 用音响报警系统
❖ 4、断路器的防跳回路，一般采用电流 启动，电压自保持的防跳接线
电流启动防跳继电器的时间，不应 大于跳闸脉冲发出到断路器跳开的时间
一、什么是变电站二次系统
❖ 二次设备按照一定的规则连接起来以实现某种 技术要求的电气回路称为二次回路
❖ 二次设备通过电压互感器和电流互感器与一次 设备取得电的联系。二次设备是对一次设备进行控 制、调节、保护和监测的设备，它包括控制器具、 继电保护和自动装置、测量仪表、信号器具等
中国·成都
Chengdu · China
Chengdu · China
变电站测量系统
❖ 对于一般的频率测量，宜采用测量范围 为45～55Hz的指针式频率表，其 测量基本误 差的绝对值不应大于0.25Hz；监视电力系统 频率变化的频率表，应采 用测量范围为45～ 55Hz的数字频率表，其测量基本误差的绝对 值不应大于 0.02Hz
中国·成都
五、变电站计量系统
❖ 1、电能计量装置应满足发电、供电、用电三方 面准确计量的要求， 以作为考核电力系统技术经济
指标和合理计费的依据
发电厂和变电所二次系统介绍
屏面布置图、屏背面接线图和端于排图。
安装接线图是制造厂加工制造屏（屏盘）和现场施 工安装所必不可少的图，也是运行试验、检修和事 故处理等的主要参考图。
3、安装接线图
屏面布置图：说明屏上各个元件及设 备的排列位置和其相互间距离尺寸的 图，要求按照一定的比例尺绘制。 屏背面接线图：在屏上配线所必需的 图，其中应标明屏上各设备在屏背面 的引出端子之间的连接情况，以及屏 上设备与端子排的连接情况。 端子排图：表示屏上需要装设的端子 数目、类型及排列次序以及它与屏外 设备连接情况的图。
按结构原 时间继电器 信号继电器 中间继电器
3.常用继电器的作用
⑴、电流继电器
它反应电流的增加而动作，当通过继电器 的电流增加到一定数值时，继电器动作。其 动合触点闭合（旧称常开接点）、动断触点 （常闭接点）断开。
例：电磁型电流继电器
1）动作电流：能使电流继电器动作的最小电流， 以Iact表示；
原 理 图
2、展开图
实际应用中，大 多采用展开图。
展开图中，电流 回路、电压回路、 直流回路是分开 的。弥补了原理 图没有元件内部 接线、没有元件 端子号码和回路 标号等缺陷。
。
3、安装接线图
由于二次设备布置分散，需要用控制电缆将它们 互相连接起来，因此单凭原理图和展开图来安装是 困难的。为此在二次接线安装时，须绘制安装接线 图。包括：
二、二次接线图中常用的图形符号（部分）
三、二次回路原理图、展开图及安装接线图
1、原理图 在图上所有仪表和继电器都是以整体形式的设
备图形符号表示，不画出内部拉线，而只画出接 点的连接。并将二次部分的电流回路、电压回路、 直流回路和一次回路图绘制在一起。
特点：能使看图人对整个装置的构成有一个整体 概念，可清楚了解二次回路各设备间的电气联系 和动作原理。
安装接线图是制造厂加工制造屏（屏盘）和现场施 工安装所必不可少的图，也是运行试验、检修和事 故处理等的主要参考图。
3、安装接线图
屏面布置图：说明屏上各个元件及设 备的排列位置和其相互间距离尺寸的 图，要求按照一定的比例尺绘制。 屏背面接线图：在屏上配线所必需的 图，其中应标明屏上各设备在屏背面 的引出端子之间的连接情况，以及屏 上设备与端子排的连接情况。 端子排图：表示屏上需要装设的端子 数目、类型及排列次序以及它与屏外 设备连接情况的图。
按结构原 时间继电器 信号继电器 中间继电器
3.常用继电器的作用
⑴、电流继电器
它反应电流的增加而动作，当通过继电器 的电流增加到一定数值时，继电器动作。其 动合触点闭合（旧称常开接点）、动断触点 （常闭接点）断开。
例：电磁型电流继电器
1）动作电流：能使电流继电器动作的最小电流， 以Iact表示；
原 理 图
2、展开图
实际应用中，大 多采用展开图。
展开图中，电流 回路、电压回路、 直流回路是分开 的。弥补了原理 图没有元件内部 接线、没有元件 端子号码和回路 标号等缺陷。
。
3、安装接线图
由于二次设备布置分散，需要用控制电缆将它们 互相连接起来，因此单凭原理图和展开图来安装是 困难的。为此在二次接线安装时，须绘制安装接线 图。包括：
二、二次接线图中常用的图形符号（部分）
三、二次回路原理图、展开图及安装接线图
1、原理图 在图上所有仪表和继电器都是以整体形式的设
备图形符号表示，不画出内部拉线，而只画出接 点的连接。并将二次部分的电流回路、电压回路、 直流回路和一次回路图绘制在一起。
特点：能使看图人对整个装置的构成有一个整体 概念，可清楚了解二次回路各设备间的电气联系 和动作原理。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站直流系统
❖ 13、蓄电池回路宜装设浮充充电电流表， 直流母线应设有绝缘监测，能够监测直流正 极和负极分别对地的电压和电阻值
变电站直流系统 ❖ 直流系统示意图
变电站保护配置要求
七、变电站保护配置要求（以35kV站为例）
❖ 1、变压器
❖
当高压侧为内桥接线时，要求各侧电流互感
器分别引入差动保护装置
作跳变压器各侧断路器
变电站保护配置要求
5、母线保护
❖
一般采用主变压器 35kV 侧速断、过电流保护
做为母线保护，不单独设置母线保护装置，如果
35kV 母线有馈出线，可配置专用微机型电流差动
保护
❖ 6、自动装置
❖
35kV（10kV）小电流接地选线一般由监控系
统实现
❖
根据系统要求配置微机型低频减载装置，35kV
及以上
❖
直流断路器装设在熔断器上一级时，
直流断路器额定电流应为熔断器额定电流的4
倍及以上
变电站直流系统
❖ 11、蓄电池出口回路、充电装置直流侧出 口回路、直流馈线回路和蓄电池试验放电回 路等，应装设保护电器，包括直流断路器和 熔断器等
❖ 12、直流系统有微机监控时，在直流柜上 仅装设直流母线电压表，当没有微机监控时， 应装设直流主母线、蓄电池回路和充电装置 输出回路的直流电压表以及电流表
什么是变电站二次系统
一、什么是变电站二次系统
❖ 二次设备按照一定的规则连接起来以实现某种 技术要求的电气回路称为二次回路
❖ 二次设备通过电压互感器和电流互感器与一次 设备取得电的联系。二次设备是对一次设备进行控 制、调节、保护和监测的设备，它包括控制器具、 继电保护和自动装置、测量仪表、信号器具等
（10kV）线路一般采用一体化装置中的自动低频减
载功能，也可独立设置
变电站其他部分说明
八、变电站其他部分说明
❖ 1、自动化监控系统
❖
监控系统实现对变电站可靠、合理、完善的
监视、测量、控制，并具备遥测、遥信、遥调、遥
控等全部的远动功能和同步对时功能，具有与调度
通信中心交换信息的能力
❖ 2、站内通信
❖
变电站测量系统
❖ 5、对双向电流的直流回路和双向功率的交 流回路，应采用具有双向标度尺 的电流表和 功率表
变电站计量系统
五、变电站计量系统
❖ 1、电能计量装置应满足发电、供电、用电三方 面准确计量的要求， 以作为考核电力系统技术经济
指标和合理计费的依据
❖ 2、互感器的准确度等级：
❖
一、0.5级有功电能表，应配用0.2级互感器。
段式，第一段第一时限跳分段断路器，第二时限跳
开本侧断路器；第二段延时跳开主变压器各侧断路
器
❖
低压侧配置时限速断、复合电压闭锁过流保护。
保护为二段式，第一段第一时限跳 10kV 分段，第
二时限跳开本侧断路器；第二段第一时限跳分段断
路器，第二时限跳开本侧断路器，第三时限跳开主
变压器各侧断路器
变电站保护配置要求
变电站直流系统
六、变电站直流系统
❖ 1、220V及110V直流系统应该采用蓄电池 组，48V及以下的直流系统可采用蓄电池组， 也可以由220V或110V用直流电源变换器获得
❖ 2、蓄电池组正常应该以浮充电方式运行， 一般铅酸电池组不设置端电池，镉镍碱性蓄 电池宜减少端电池的个数
变电站直流系统
❖ 3、正常运行下，直流母线电压应该为直流 系统标称电压的105%，在均衡充电运行情况 下，直流母线电压应满足下列要求
三、变电站信号系统
❖ 1、在主控制应设有相关信号报警装置
❖ 2、中央信号接线应该可靠简单，对装置电源应 该能够有效监视，并且具有以下几点功能
❖
对音响监视回路接线应该能够实现亮屏或者暗
屏运行
❖
在断路器跳闸时，应该能够第一时间发出报警，
包括音响及光子牌报警
❖
发生相关故障时，应该能够发出相关报警，并
且通过自定义的光子牌能够知晓故障内容
❖
专供动力负荷的直流系统，应不低于
直流系统标称电压的87.5%
❖
对控制负荷和动力负荷并供电的直流
系统，应不低于直流系统标称电压的87.5%
变电站直流系统
❖ 5、35kV及以下变电站及发电厂等宜采用 阀控式密封铅酸蓄电池
❖ 6、110kV及以下变电站宜装设1组蓄电池 ❖ 7、直流系统电压为48V及以下时，可装设
2组蓄电池 ❖ 8、1组蓄电池时，采用晶闸管充电装置时，
宜配置2套充电装置；采用高频开关充电装置 时，宜配置1套充电装置
变电站直流系统
❖ 9、直流系统供电应采用辐射状供电网络
❖ 10、当直流断路器和熔断器串级作为保护 电器时，按下列原则配合
❖
熔断器装在直流断路器上一级时，熔
断器额定电流应为直流断路器额定电流的2倍
❖ 3、电容器保护
❖
不接地系统配置微机型三段式相间电流保护，
配置过电压、低电压及放电线圈开口三角零序电压
保护/中性点不平衡电流保护/差压保护； 低电阻接
地系统还应配置零序电流保护
❖ 4、接地变、接地电阻保护
❖
接地变配置微机型三段式相间电流保护、零
序电流保护及本体保护保护动作跳变压器各侧断路
器。
❖
接地电阻配置一段式零序电流保护，保护动
变电站信号系统
❖
能够进行事故信号及光子牌的完整性实验
❖
能够手动或者自动复归音响信号，同时保留光
子牌信号
❖ 3、中央信号装置一般采用冲击继电器来实现信 号的反复动作
❖ 4、元件过负荷信号一般经过单独的时间继电器， 然后接入信号系统，其他信号则直接接入信号系统
变电站信号系统
❖ 5、根据信号的重要性不同，采取不同的信 号采集方式，重要信号通过硬接点采集，其 他辅助信号可通过通讯方式采集
❖
各侧均配置过负荷保护，保护动作于发信号
❖
当主变压器低压侧中性点经低电阻接地时，还
应配置零序电流保护
❖ 2、线路保护
❖
不接地系统配置微机型三段式相间电流保护及
三相一次重合闸(架空线路)；低电阻接地系统还应
配置零序电流保护。如果电流保护不能满足需要应
根据实际选择配置相间距离保护或全线速动保护
变电站保护配置要求
变电站宜采用单网结构， 站控层网络与间隔
层网络采用直接连接方式
❖
变电站其他部分说明
❖ 3、 UPS
❖
UPS 电源负荷包括：微机监控系统、
电能量计费系统、火灾报警系统、通信设备
等
❖ 4、火灾自动报警系统
❖
火灾自动报警系统可设置消防联动控制
设备，与站内防烟和排烟风机等连锁
变电站其他部分说明
❖ 6、二次设备的接地、防雷及抗干扰
❖
高压侧配置复合电压闭锁过流保护，保护动作
延时跳开变压器各侧断路器；中性点设置间隙的主
变压器，配置中性点间隙电流保护、零序电压保护，
保护动作延时跳开主变压器各侧断路器； 配置零序
电流保护，保护动作第一时限跳高压侧母联（分段） 断路器，第二时限跳开主变压器各侧断路器
变电站保护配置要求
❖
中压侧配置复合电压闭锁过流保护。保护为二
测控装置
变电站测量系统
四、变电站测量系统
❖ 1、仪表的准确级
❖
发电机、发电机变压器组、主变压器、送配电
线路等重要电力设备和回路 的交流仪表，综合准确
度不应低于1.5级。
❖
直流回路的仪表，综合准确度不应低于1.5级。
❖
接于变送器二次侧的仪表，准确度不应低于
1.0级。
❖
记录仪表的记录准确度应符合其测量对象和仪
变电站电气二次系统设计简介
变电站电气二次系统设计简介
项目部
4
变电站电气二次系统设计简介
目录
❖ 一、 什么是变电站二次系统 ❖ 二、 变电站控制系统 ❖ 三、 变电站信号系统 ❖ 四、 变电站测量系统 ❖ 五、 变电站计量系统 ❖ 六、 变电站直流系统 ❖ 七、 变电站保护配置要求 ❖ 八、 变电站其他部分说明
❖
专供控制负荷的直流系统，应补高于直
流系统标称电压的110%
❖
专供动力负荷的直流系统，应补高于直
流系统标称电压的112.5%
❖
对控制负荷和动力负荷并供电的直流系
统，应不高于标称电压的110%
变电站直流系统
❖ 4、在事故放电时，蓄电池组出口端电压应 满足以下要求
❖
专供控制负荷的直流系统，应不低于
直流系统标称电压的85%
❖ 电流互感 器铭牌
变电站测量系统
❖ 3、仪表和互感器测量范围，宜选择在发电 机、主变压器、送配电线路等电 力设备额定 值运行及仪表指示在标度尺2/3以上时；对于 有可能过负荷运行的电 力设备和回路，测量 仪表宜留有适当的过负荷指示裕度
❖ 4、对重载起动的电动机以及有可能出现短 时冲击电流的电力设备和回路， 宜采用具有 过负荷标度尺的电流表
❖ 7、对电流或电压具有自保持特性的继电器， 在接线中应标明极性
变电站控制系统
❖ 8、为了防止隔离开关误操作，在隔离开 关操作中应加入相关联锁回路，防止误操作
❖
❖ 9、对于遥控跳闸及手动跳闸与保护跳闸 应该有明显的区别，遥控或者手动跳闸均应 该闭锁相应的重合闸及备自投逻辑
变电站控制系统
变电站信号系统
变电站控制系统
二、变电站控制系统
❖ 1、断路器控制回路需满足下列几点要求
❖
能监视电源及跳合闸回路的完整性
❖
能指示断路器跳合闸状态，并且在断路器发生
跳合闸时发出明显的信号
❖
有防止断路器跳跃的装置
