压电式传感器测振动实验报告
传感器实验

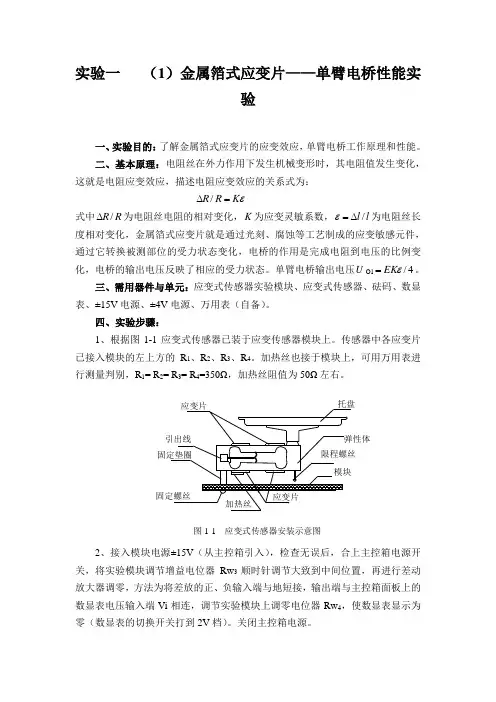

实验一 （1）金属箔式应变片——单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：εK R R =∆/式中R R /∆为电阻丝电阻的相对变化，K 为应变灵敏系数，l l /∆=ε为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位的受力状态变化，电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
单臂电桥输出电压UO14/εEK =。
三、需用器件与单元：应变式传感器实验模块、应变式传感器、砝码、数显表、±15V 电源、±4V 电源、万用表（自备）。
四、实验步骤：1、根据图1-1应变式传感器已装于应变传感器模块上。
传感器中各应变片已接入模块的左上方的R 1、R2、R3、R 4。
加热丝也接于模块上，可用万用表进行测量判别，R 1= R 2= R 3= R 4=350Ω，加热丝阻值为50Ω左右。
2、接入模块电源±15V （从主控箱引入），检查无误后，合上主控箱电源开关，将实验模块调节增益电位器Rw 3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上的数显表电压输入端Vi 相连，调节实验模块上调零电位器Rw 4，使数显表显示为零（数显表的切换开关打到2V 档）。
关闭主控箱电源。
图1-1 应变式传感器安装示意图3、将应变式传感器的其中一个应变片R 1（即模块左上方的R 1）接入电桥作为一个桥臂与R 5、R 6、R 7接成直流电桥（R 5、R 6、R 7模块内已连接好），接好电桥调零电位器Rw 1，接上桥路电源±4V （从主控箱引入）如图1-2所示。
检查接线无误后，合上主控箱电源开关。
调节Rw 1，使数显表显示为零。
《机械振动基础》实验报告
《机械振动基础》实验报告（2015年春季学期）姓名学号班级专业报告提交日期哈尔滨工业大学报告要求1.实验报告统一用该模板撰写，必须包含以下内容：(1)实验名称(2)实验器材(3)实验原理(4)实验过程(5)实验结果及分析(6)认识体会、意见与建议等2.正文格式：四号字体，行距为1.25倍行距；3.用A4纸单面打印；左侧装订；4.报告需同时提交打印稿和电子文档进行存档，电子文档由班长收齐，统一发送至：liuyingxiang868@。
5.此页不得删除。
评语：教师签名：年月日实验一报告正文一、 实验名称：机械振动的压电传感器测量及分析二、 实验器材1、机械振动综台实验装置(压电悬臂梁) 1套2、激振器 1套3、加速度传感器 1只4、电荷放大器 1台5、信号发生器 l 台6、示波器 l 台7、电脑 l 台8、NI9215数据采集测试软件 l 套9、NI9215数据采集卡 l 套三、 实验原理信号发生器发出简谐振动信号，经过功率放大器放大，将简谐激励信号施加到电磁激振器上，电磁激振器振动杆以简谐振动激励安装在激振器上的压电悬臂梁。
压电悬臂梁弯曲产生电流显示在示波器上，可以观测悬臂梁的振动情况；另一方面，加速度传感器安装在电磁激振器振动杆上，将加速度传感器与电荷放大器连接，将电荷放大器与数据采集系统连接，并将数据采集系统连接到计算机（PC 机）上，操作NI9215数据采集测试软件，得到机械系统的振动响应变化曲线，可以观测电磁激振器的振动信号，并与信号发生器的激励信号作对比。
实验中的YD64-310型压电式加速度计测得的加速度信号由DHF-2型电荷放大器后转变为一个电压信号。
电荷放大器的内部等效电路如图1所示。
图1 加速度传感器经电荷放大的等效电路 压电悬臂梁的简谐振动振幅与频率测量实验原理如图2所示，实验连接图如图3所示。
功率放大器图2简谐振动振幅与频率测量图3 实验连接图四、 实验过程打开所有仪器电源，将DG-1022型信号发生器的幅值旋钮调至最小，采用正弦激励信号， DHF-2型电荷放大器设置为100mv/UNIT（YD64-310型加速度计的标定电荷灵敏度为13.2PC/ms-2，本实验中将电荷放大器的灵敏度人工设定为132PC/ms-2，并且增益调至10mV/Unit档，则该设定下电荷放大器的总增益为100mV/Unit。
振动传感器的实训报告
一、实训目的通过本次实训，了解振动传感器的原理、结构、工作原理和性能特点，掌握振动传感器的安装、调试和维修方法，提高对振动传感器在实际工程中的应用能力。
二、实训内容1. 振动传感器原理与结构（1）振动传感器原理：振动传感器是一种将振动信号转换为电信号的装置，主要利用压电效应、电磁感应等原理实现。
压电式振动传感器通过振动引起压电元件产生电荷，从而实现振动信号的转换。
（2）振动传感器结构：振动传感器主要由敏感元件、放大电路、信号处理电路、输出电路等组成。
2. 振动传感器性能特点（1）频率响应范围宽：振动传感器能够检测从低频到高频的振动信号。
（2）灵敏度较高：振动传感器对微小振动信号的检测能力强。
（3）抗干扰性能好：振动传感器具有良好的抗电磁干扰、抗温度漂移等性能。
3. 振动传感器安装与调试（1）安装：振动传感器安装位置应根据检测对象和检测要求确定。
通常，振动传感器应安装在设备轴承、振动源或振动敏感部位。
（2）调试：振动传感器安装后，需要进行调试，包括校准、滤波、放大等。
4. 振动传感器维修（1）检查：定期检查振动传感器的性能，如灵敏度、频率响应等。
（2）清洗：清洁振动传感器，去除灰尘、油污等。
（3）更换：更换损坏的部件，如压电元件、电缆等。
三、实训过程1. 实验准备（1）实验器材：振动传感器、信号发生器、示波器、数据采集卡等。
（2）实验环境：实验室、振动台等。
2. 实验步骤（1）安装振动传感器：将振动传感器安装在振动台上，确保传感器安装牢固。
（2）连接信号线：将振动传感器的信号线与数据采集卡连接。
（3）设置参数：在数据采集卡上设置采样频率、滤波器参数等。
（4）进行实验：启动信号发生器，使振动台产生振动，观察示波器波形，记录数据。
（5）数据分析：对实验数据进行处理和分析，得出振动传感器的性能指标。
3. 实验结果与分析（1）实验数据：通过实验，得到了振动传感器的灵敏度、频率响应等性能指标。
（2）结果分析：根据实验数据，分析了振动传感器的性能特点，如频率响应范围宽、灵敏度高等。
传感器实验实习报告
一、实习背景随着科技的不断发展，传感器在各个领域得到了广泛的应用。
为了更好地了解传感器的原理和应用，提高自己的实践能力，我参加了本次传感器实验实习。
通过本次实习，我对传感器的原理、结构、工作方式及在实际应用中的重要作用有了更深入的认识。
二、实习目的1. 了解传感器的基本原理、分类、结构和工作方式。
2. 掌握传感器实验的基本操作方法和技巧。
3. 通过实验验证传感器的性能，提高自己的实践能力。
4. 了解传感器在实际应用中的重要作用。
三、实习内容本次实习主要分为以下几个部分：1. 传感器基本原理学习首先，我们学习了传感器的定义、分类、工作原理和性能指标。
传感器是一种能够将非电学量转换为电学量的装置，它具有测量精度高、响应速度快、便于自动控制等优点。
传感器按照其工作原理可以分为电阻式、电容式、电感式、压电式等。
2. 传感器实验操作（1）电阻应变式传感器实验实验目的：了解电阻应变式传感器的结构、工作原理，掌握电桥测量应变片电阻的微小变化，进而测定悬臂梁的应变。
实验步骤：① 搭建惠斯通电桥，将电阻应变片接入电桥中；② 对悬臂梁施加微小形变，观察应变片电阻的变化；③ 通过电桥测量应变片电阻的微小变化，计算悬臂梁的应变。
（2）压电式传感器实验实验目的：了解压电式传感器的测量振动的原理和方法。
实验步骤：① 将压电传感器安装在振动台上；② 通过低频振荡器产生振动信号，接入振动台；③ 观察压电传感器输出信号的变化，分析振动信号的特点。
3. 传感器性能测试（1）灵敏度测试测试方法：通过改变输入信号的大小，观察输出信号的变化，计算灵敏度。
（2）线性度测试测试方法：在一定的输入范围内，分别测量输出信号，绘制输出信号与输入信号的关系曲线，分析线性度。
（3）频率响应测试测试方法：在一定的频率范围内，分别测量输出信号，绘制输出信号与频率的关系曲线，分析频率响应。
四、实习总结通过本次传感器实验实习，我收获颇丰。
以下是我对本次实习的总结：1. 深入了解了传感器的原理、分类、结构和工作方式。
振动传感器校准实验
2021/2/21
25
力传感器 序列号
电荷放大器 放大倍数
锤帽
测试电压值 换算冲击力值
（V）
（N）
灵敏度 PC / N
4. 调整第一通道“伏/格”为1.00V（屏幕左下角显示，
“秒/格”为25ms(屏幕下中显示）；
2021/2/21
27
六、注意事项
1. 拔插传感器导线时，一定要关闭仪器电源， 否则容易将放大器输入端烧毁。
2. 调节各输出旋钮时要缓慢，调节过程中应
随时观察仪器是否有异常情况，如有异常应立即 关闭仪器电源。
9
1. 压电型加速度传感器
压电式加速度传感器最常见的类型有三种，即中
心压缩型、剪切型和三角剪切型。中心压缩型压电加
速度传感器的敏感元件由两个压电晶体片组成，其上
放有一重金属制成的惯性质量块，用一预紧硬弹簧板
将惯性质量块和压电元件片压紧在基座上。整个组件
就构成了一个惯性传感器（见图1）。为了使加速度
2021/2/21
图2
12
电涡流传感器的工作原理如图2所示。
当通有交变电流i的线圈靠近导体表面时，
由于交变磁场的作用，在导体表面层就感
生电动势，并产生闭合环流ie，称为电涡
流。电涡流传感器中有一线圈，当给传感
器线圈通以高频激励电流i时，其周围就产
生一高频交变磁场。当被测的导体靠近传
感器线圈时，由于受到高频交变磁场的作
3. 记录测试数据时应待仪器显示稳定后再读 数，并能分析并剔除测试结果的异常数据。
振动传感器实训总结报告
一、实训背景随着工业生产、交通运输、建筑等领域对振动监测需求的不断提高，振动传感器在各个行业中的应用越来越广泛。
为了提高学生对振动传感器原理及实际应用的认识，我们开展了振动传感器实训课程。
本次实训旨在使学生掌握振动传感器的原理、性能特点、应用领域以及实验操作技能。
二、实训目的1. 了解振动传感器的原理和分类；2. 掌握振动传感器的性能指标和选用方法；3. 熟悉振动传感器的实验操作技能；4. 学会振动信号的分析和处理方法；5. 培养学生的实际操作能力和创新意识。
三、实训内容1. 振动传感器原理及分类本次实训首先介绍了振动传感器的原理，包括机械振动、声学振动、电磁振动和光电振动等。
接着，详细讲解了振动传感器的分类，如压电式、磁电式、电涡流式、光纤式等。
2. 振动传感器性能指标及选用方法实训过程中，我们对振动传感器的性能指标进行了详细介绍，如灵敏度、频率响应、非线性度、稳定性等。
同时，讲解了振动传感器的选用方法，使学生能够根据实际需求选择合适的传感器。
3. 振动传感器实验操作技能在实验环节，我们重点讲解了振动传感器的安装、调试和测量方法。
通过实际操作，使学生掌握了以下技能：（1）振动传感器的安装：了解传感器安装位置、注意事项以及安装方法；（2）振动传感器的调试：掌握传感器参数的调整方法，确保传感器正常工作；（3）振动信号的测量：学会使用振动传感器测量振动信号，并记录数据；（4）振动信号的分析：运用相关软件对振动信号进行频谱分析、时域分析等。
4. 振动信号的分析和处理方法实训过程中，我们介绍了振动信号的分析和处理方法，如快速傅里叶变换（FFT）、时域分析、频域分析等。
通过这些方法，使学生能够对振动信号进行深入分析，为振动监测和故障诊断提供依据。
四、实训成果通过本次振动传感器实训，学生取得了以下成果：1. 掌握了振动传感器的原理、分类、性能指标和选用方法；2. 熟悉了振动传感器的实验操作技能，提高了实际操作能力；3. 学会了振动信号的分析和处理方法，为振动监测和故障诊断奠定了基础；4. 培养了学生的创新意识，提高了团队协作能力。
【实验报告】压电式传感器测振动实验报告
压电式传感器测振动实验报告篇一：压电式传感器实验报告一、实验目的：了解压电传感器的测量振动的原理和方法。
二、基本原理：压电式传感器由惯性质量块和受压的压电片等组成。
（观察实验用压电加速度计结构）工作时传感器感受与试件相同频率的振动，质量块便有正比于加速度的交变力作用在晶片上，由于压电效应，压电晶片上产生正比于运动加速度的表面电荷。
三、需用器件与单元：振动台、压电传感器、检波、移相、低通滤波器模板、压电式传感器实验模板。
双踪示波器。
四、实验步骤：1、压电传感器装在振动台面上。
2、将低频振荡器信号接入到台面三源板振动源的激励源插孔。
3、将压电传感器输出两端插入到压电传感器实验模板两输入端，与传感器外壳相连的接线端接地，另一端接R1。
将压电传感器实验模板电路输出端Vo1，接R6。
将压电传感器实验模板电路输出端V02，接入低通滤波器输入端Vi，低通滤波器输出V0与示波器相连。
3、合上主控箱电源开关，调节低频振荡器的频率和幅度旋钮使振动台振动，观察示波器波形。
4、改变低频振荡器的频率，观察输出波形变化。
光纤式传感器测量振动实验一、实训目的：了解光纤传感器动态位移性能。
二、实训仪器：光纤位移传感器、光纤位移传感器实验模块、振动源、低频振荡器、通信接口（含上位机软件）。
三、相关原理：利用光纤位移传感器的位移特性和其较高的频率响应，用合适的测量电路即可测量振动。
四、实训内容与操作步骤1、光纤位移传感器安装如图所示，光纤探头对准振动平台的反射面，并避开振动平台中间孔。
2、根据“光纤传感器位移特性试验”的结果，找出线性段的中点，通过调节安装支架高度将光纤探头与振动台台面的距离调整在线性段中点（大致目测）。
3、参考“光纤传感器位移特性试验”的实验连线，Vo1与低通滤波器中的Vi 相接，低通输出Vo接到示波器。
4、将低频振荡器的幅度输出旋转到零，低频信号输入到振动模块中的低频输入。
5、将频率档选在6~10Hz左右，逐步增大输出幅度，注意不能使振动台面碰到传感器。
压电式传感器实验报告
压电式传感器实验报告传感器实验报告某某大学?综合性、设计性实验报告实验项目名称所属课程名称传感器工程实践实验日期班级学号姓名成绩1电气与信息工程学院实验室2345篇二：东南大学传感器实验报告传感器第一次实验试验一金属箔式应变片——单臂电桥性能实验一．实验目的了解金属箔式应变片的应变效应及单臂电桥工作原理和性能。
二．基本原理电阻丝在外力作用下发生机械形变时，其电阻值发生变化，这就是电阻应变效应。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它反映被测部位受力状态的变化。
电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
单臂电桥输出电压Uo1?EK?/4，其中K为应变灵敏系数，L/L为电阻丝长度相对变化。
三．实验器材主机箱、应变传感器实验模板、托盘、砝码、万用表、导线等。
四．实验步骤1. 根据接线示意图安装接线。
2. 放大器输出调零。
3. 电桥调零。
4. 应变片单臂电桥实验。
测得数据如下：实验曲线如下所示：分析：由图可以看出，输出电压与加载的重量成线性关系，由于一开始调零不好，致使曲线没有经过原点，往上偏离了一段距离。
5. 根据表中数据计算系统的灵敏度S??U/?W（?U为输出电压变化量，?W为重量变化量）和非线性误差m/yFS?100%，式中?m为输出值（多次测量时为平均值）与拟合直线的最大偏差；yFS为满量程输出平均值，此处为140g。
?U=30mv，?W=140g，0 所以S?30/140.2m1v43gm=1.9768g，yFS=140g，40100% 所以??1.9768/16. 利用虚拟仪器进行测量。
1.五．思考题单臂电桥工作时，作为桥臂电阻的应变片应选用：（1）正（受拉）应变片；（2）负（受压）应变片；（3）正、负应变片均可以。
答：应变片受拉，所以选（1）正应变片。
实验二金属箔片应变片——板桥性能实验一、实验目的比较半桥与单臂电桥的不同性能、了解其特点二．基本原理不同受力方向的两只应变片接入电桥作为邻边，电桥暑促灵敏度提高，非线性得到改善。
传感器实验总结报告范文(3篇)
第1篇一、实验背景随着科技的飞速发展，传感器技术在各个领域都得到了广泛的应用。
传感器作为一种将非电学量转换为电学量的装置，对于信息采集、处理和控制具有至关重要的作用。
本实验旨在通过一系列传感器实验，加深对传感器基本原理、工作原理和应用领域的理解。
二、实验目的1. 了解传感器的定义、分类和基本原理。
2. 掌握常见传感器的结构、工作原理和特性参数。
3. 熟悉传感器在信息采集、处理和控制中的应用。
4. 培养动手操作能力和分析问题、解决问题的能力。
三、实验内容本次实验共分为以下几个部分：1. 压电式传感器实验- 实验目的：了解压电式传感器的测量振动的原理和方法。
- 实验原理：压电式传感器由惯性质量块和受压的压电片等组成。
工作时传感器感受与试件相同频率的振动，质量块便有正比于加速度的交变力作用在晶片上，由于压电效应，压电晶片上产生正比于运动加速度的表面电荷。
- 实验步骤：1. 将压电传感器装在振动台面上。
2. 将低频振荡器信号接入到台面三源板振动源的激励源插孔。
3. 将压电传感器输出两端插入到压电传感器实验模板两输入端，与传感器外壳相连的接线端接地，另一端接R1。
将压电传感器实验模板电路输出端Vo1，接R6。
将压电传感器实验模板电路输出端V02，接入低通滤波器输入端Vi，低通滤波器输出V0与示波器相连。
4. 合上主控箱电源开关，调节低频振荡器的频率和幅度旋钮使振动台振动，观察示波器波形。
5. 改变低频振荡器的频率，观察输出波形变化。
2. 电涡流传感器位移特性实验- 实验目的：了解电涡流传感器测位移的原理和方法。
- 实验原理：电涡流传感器利用电磁感应原理，当传感器靠近被测物体时，在物体表面产生涡流，通过检测涡流的变化来测量物体的位移。
- 实验步骤：1. 将电涡流传感器安装在实验平台上。
2. 调整传感器与被测物体的距离，观察示波器波形变化。
3. 改变被测物体的位移，观察示波器波形变化。
3. 光纤式传感器测量振动实验- 实验目的：了解光纤传感器动态位移性能。
传感器检测技术实验报告
《传感器与检测技术》实验报告姓 名： 学 号：院 系：仪器科学与工程学院 专 业： 测控技术与仪器 实 验 室： 机械楼5楼 同组人员： 评定成绩： 审阅教师：传感器第一次实验实验一 金属箔式应变片——单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应及单臂电桥工作原理和性能。
二、基本原理电阻丝在外力作用下发生机械形变时，其电阻值发生变化，这就是电阻应变效应。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它反映被测部位受力状态的变化。
电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
单臂电桥输出电压 1/4o U EK ε=，其中K 为应变灵敏系数，/L L ε=∆为电阻丝长度相对变化。
三、实验器材主机箱、应变传感器实验模板、托盘、砝码、万用表、导线等。
四、实验步骤1. 根据接线示意图安装接线。
2. 放大器输出调零。
3. 电桥调零。
4. 应变片单臂电桥实验。
上的质量是线性关系，且实验结果比较准确。
系统灵敏度(即直线斜率)，非线性误差= =五、思考题单臂电桥工作时，作为桥臂电阻的应变片应选用：（1）正（受拉）应变片；（2）负（受压）应变片；（3）正、负应变片均可以。
答：（1）负（受压）应变片；因为应变片受压，所以应该选则（2）负（受压）应变片。
实验三 金属箔式应变片——全桥性能实验一、实验目的了解全桥测量电路的优点 二、基本原理 全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。
当应变片初始阻值R1=R2=R3=R4、其变化值1234R R R R ∆=∆=∆=∆时，其桥路输出电压3o U EK ε=。
其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差都得到了改善。
三、实验器材主机箱、应变传感器实验模板、托盘、砝码、万用表、导线等。
四、实验步骤1.根据接线示意图安装接线。
2.放大器输出调零。
3.电桥调零。
4.应变片全桥实验跟理论存在误差。
振动测试技术实验报告
振动测试技术实验报告2020-11-17目录实验一机械振动基本参数测量 (2)一、实验目的 (2)二、实验内容 (2)三、实验系统框图 (2)四、实验原理 (2)五、测量过程 (4)六、实验结果与分析 (4)实验二用自由衰减法测量单自由度系统固有频率和阻尼比 (6)一、实验目的 (6)二、实验系统框图 (6)三、实验原理 (6)四、实验方法 (8)实验三用共振法测简支梁的固有频率、阻尼比和振型 (10)一、实验目的 (10)二、实验系统框图 (10)三、实验原理 (10)四、仪器参数设置 (12)五、实验步骤 (13)六、实验结果与分析 (13)七、思考题 (15)实验四用正弦扫频、随机和敲击激励测简支梁的频率响应函数 (16)一、实验目的 (16)二、实验系统框图 (16)三、实验原理 (16)四、实验方法 (19)五、实验结果记录与分析 (20)六、思考题 (21)实验五用锤击法测量简支梁的模态参数 (23)一、实验目的 (23)二、实验系统框图 (23)三、实验原理 (23)四、实验步骤 (26)五、实验结果和分析 (29)实验六用不测力模态分析法测量简支梁的模态参数 (31)一、实验目的 (31)二、实验系统框图 (31)三、实验原理 (31)四、实验步骤 (32)五、实验结果和分析 (33)实验一 机械振动基本参数测量一、实验目的1、掌握位移、速度和加速度传感器工作原理及其配套仪器的使用方法。
2、掌握电动式激振器的工作原理、使用方法和特点。
3、熟悉简谐振动各基本参数的测量及其相互关系。
二、实验内容1、用位移传感器测量振动位移。
2、用压电加速度传感器测量振动加速度。
3、用电动式速度传感器测量振动速度。
三、实验系统框图实验设备及接线如图所示四、实验原理在振动测量中，振动信号的位移、速度、加速度幅值可用位移传感器、速度传感器或加速度传感器来进行测量。
图1-2-1 测试系统框图动态信号采集器简支梁激振器信号发生器功率放大器电荷放大器变换器计算机速度传感器位移传感器加速度传感器设振动位移、速度、加速度分别为x 、v 、a ，其幅值分别为B 、V 、A ，当sin()x B t ωϕ=-时，有sin()2v x B t πωωϕ==-+2sin()a x B t ωωϕπ==-+式中：ω — 振动角频率, ϕ — 初相角, 则位移、速度、加速度的幅值关系为V B ω= 2A B ω=由上式可知，振动信号的位移、速度、加速度的幅值之间有确定的关系，根据这种关系，只要用位移、速度或加速度传感器测出其中一种物理量的幅值，在测出振动频率后，就可计算出其它两个物理量的幅值，或者利用测试仪或动态信号分析仪中的微分、积分功能来进行测量。
压电式传感器测量振动实验数据
压电式传感器测量振动实验数据压电式传感器是一种常用的测量振动的传感器，其基本原理是利用压电效应将机械振动转化为电信号输出。
在实验中，通过采集压电式传感器的输出信号，可以获取到被测振动的相关参数，如振幅、频率、相位等。
本文将介绍使用压电式传感器测量振动的实验流程及注意事项。
实验仪器及材料：压电式传感器、信号放大器、数据采集卡、计算机、振动源（如振动台、振动器等）实验步骤：1.搭建实验装置：将振动源（如振动台）固定在实验台上，将压电式传感器固定在振动源上方，使其与振动方向垂直，并将信号放大器连接在传感器输出端口。
2.调整信号放大器：根据传感器的特性曲线调整信号放大器的增益和偏置，使其输出信号达到最佳的线性关系。
3.采集数据：利用数据采集卡将信号放大器的输出信号采集下来，并通过计算机进行数据处理和分析。
4.分析实验数据：根据采集到的数据，计算振动的相关参数，如振幅、频率、相位等，并进行图表展示。
实验注意事项：1.传感器的安装位置应尽量靠近振动源，以保证测量数据的准确性。
2.信号放大器的增益和偏置应根据传感器的特性曲线进行调整，避免输出信号过于弱或过于强。
3.数据采集卡的采样率应足够高，以避免数据采集不全或失真。
4.在采集数据时，应尽量减少外界干扰，如避免周围环境的振动和电磁干扰等。
5.数据分析时，应注意数据的可靠性和准确性，并进行充分的统计和分析，以便得到更加准确的结论。
总结：通过使用压电式传感器测量振动的实验，我们可以了解到传感器的基本原理和特性，并通过实验数据分析得到振动的相关参数。
在实际应用中，压电式传感器广泛应用于振动监测、结构健康检测、机械故障诊断等领域，具有重要的应用价值。
压电式传感器测振动实验
压电式传感器测量振动实验一、实验目的：1、了解压电式传感器结构及其特点；2、了解压电式传感器测量电路的组成方式和测量振动的方法。
二、基本原理：压电式传感器是一和典型的发电型传感器，其传感元件是压电材料，它以压电材料的压电效应为转换机理实现力到电量的转换。
压电式传感器可以对各种动态力、机械冲击和振动进行测量，在声学、医学、力学、导航方面都得到广泛的应用。
1、压电效应：一些离子型晶体的电介质（如石英、酒石酸钾钠、钛酸钡等）不仅在电场力作用下，而且在机械力作用下，都会产生极化现象。
即：在这些电介质的一定方向上施加机械力而产生变形时，就会引起它内部正负电荷中心相对转移而产生电的极化，从而导致其两个相对表面（极化面）上出现符号相反的束缚电荷，且其电位移D（在MKS 单位制中即电荷密度σ）与外应力张量T 成正比。
当外力消失，又恢复不带电原状；当外力变向，电荷极性随之而变。
这种现象称为正压电效应，或简称压电效应。
具有压电效应的材料称为压电材料，常见的压电材料有两类压电单晶体，如石英、酒石酸钾钠等；人工多晶体压电陶瓷，如钛酸钡、锆钛酸铅等。
压电传感器中主要使用的压电材料包括有石英、酒石酸钾钠和磷酸二氢胺。
其中石英（二氧化硅）是一种天然晶体，压电效应就是在这种晶体中发现的，在一定的温度范围之内，压电性质一直存在，但温度超过这个范围之后，压电性质完全消失（这个高温就是所谓的“居里点”）。
由于随着应力的变化电场变化微小（也就说压电系数比较低），所以石英逐渐被其他的压电晶体所替代。
而酒石酸钾钠具有很大的压电灵敏度和压电系数，但是它只能在室温和湿度比较低的环境下才能够应用。
磷酸二氢胺属于人造晶体，能够承受高温和相当高的湿度，所以已经得到了广泛的应用。
现在压电效应也应用在多晶体上，比如现在的压电陶瓷，包括钛酸钡压电陶瓷、PZT、铌酸盐系压电陶瓷、铌镁酸铅压电陶瓷等等。
2、压电式加速度传感器图4-1 是本实验仪上所有的压电式加速度传感器的结构图。
《传感器技术及其应用》第03单元 压电传感器的应用—压电传感实验
电荷放大模块电路图：
比较器模块电路图：
（1）压电传感模块场景模拟界面认识 压电传感模块场景模拟界面主要包括5个部分，
模拟场景、压电特性曲线、放大信号和灵敏度调节 信号AD值、模拟车速检测的参数、比较器输出状态。
任务一 实验目的 任务二 是按原理 任务三 实验步骤
1. 振动实验模块的启动
（1）将NEWLab实验硬件平台通电并与电脑连接。
原理说明
1. 压电式传感器的工作原理 （1）压电效应 ：
表达这一关系的压电方程如式：
式中 F——作用的外力； Q——产生的表面电荷； d——压电系数，是描述压电效应的物理量。
原理说明
（2)等效电路 其电容量为：
式中 S——压电元件电极面的面积，单位为； δ——压电元件厚度，单位为； ε——压电材料的介电常数，单位为，它随材料不同而不 同，如锆钛酸铅的；
第3单元 压电传感器的应用--压 电传感器实验
任务一 实验目的 任务二 实验原理 任务三 实验步骤
单元任务预览
一、实验目的 了解压电传感器的检测原理 掌握压电传感器的检测电路及方法 了解压电传感模块的原理并掌握其测量方法
任务一 实验目的 任务二 实验原理 任务三 实验步骤
原理说明
压电式传感器是将被测量变化转换成材料受 机械力产生静电电荷或电压变化的传感器，是一 种典型的、有源的、双向机电能量转换型传感器 或自发电型传感器。压电元件是机电转换元件， 它可以测量最终能变换为力的非电物理量，例如 力、压力、加速度等。
点为1210℃。
c）压电陶瓷：
4. NEWLab压电传感模块认识
①LDT0-028K压电薄膜传感器； ②电荷放大模块电路； ③灵敏度调节电位器； ④信号放大比较器模块； ⑤灵敏度调节信号接口J10，测量灵敏度调节点位器可调端 输出电压，即比较器1正端（3脚）的输入电压； ⑥传感器信号接口J7，测量压电传感器的输出信号； ⑦电荷信号接口J4，测量电荷放大模块的输出信号； ⑧放大信号接口J6，测量信号放大电路输出信号，即比较器 1负端（2脚）的输入信号； ⑨比较输出接口J3，测试信号放大比较器模块的输出信号。 ⑩接地GND接口J2
压电式传感器振动实验报告
压电式传感器振动实验报告一、实验背景压电传感器是一种常用的传感器，它通过检测压电结构上的振动来测量物体的运动，从而获取物体的位置、位移等信息。
本实验旨在观察压电传感器振动的特性，总结出压电传感器的研究结论。
二、实验目的1、掌握压电传感器的原理；2、熟悉实验设备；3、观察压电传感器在不同频率振动情况下的振动特性；4、总结出压电传感器研究的结论。
三、实验设备本实验使用的是基于德国宇航技术有限公司（DLR）提供的DLR-100压电传感器，该传感器具有5组电极，其中一组用于振动传感（另外4组为框架接触检测）。
实验使用的振动发生器是美国凯利（Kelley）公司的Khlert型振动发生器，其输出振动频率范围为0-200 Hz，输出振幅范围为0.1-200 mV。
本实验使用的振动放大器是美国凯利（Kelley）公司的Khlert型振动放大器，其输出振幅范围为0.1-200 mV，振动波形为正弦波。
四、实验步骤1、安装压电传感器：将压电传感器安装在振动台和振动源上，确保压电传感器的垂直；2、连接电源：使用相应的电源线将压电传感器、振动发生器和振动放大器相互连接；3、调整振动参数：调节振动发生器的频率和振幅，使振动指定的参数；4、观察压电传感器振动特性：观察压电传感器在不同频率振动情况下的振动特性；5、数据分析：将获得的数据进行分析，得出压电传感器的研究结论。
五、实验结果1、在实验中，压电传感器的波形很稳定，在振动频率从0到100 Hz时，压电传感器的灵敏度变化趋势比较平缓，在100 Hz以上时，压电传感器的灵敏度开始下降；2、当调整振动频率到200 Hz时，压电传感器的灵敏度较低，但在此频率以下时，压电传感器的灵敏度依然较高；3、当调整振动振幅时，压电传感器的灵敏度也有明显的变化，在较小的振幅下灵敏度较高，随着振幅增大，灵敏度逐渐降低。
六、实验结论本实验表明，压电传感器在不同频率振动情况下的灵敏度具有一定的变化规律，可以根据实际应用需要来调整振动参数。
压电式传感器振动实验报告
压电式传感器振动实验报告
引言
压电式传感器是近年来应用广泛的一种传感器，被应用于振动检测、振动分析、振动监测等领域，为计算机系统采集振动信号提供了一种新的方法。
本实验以陶瓷作为介质，介绍如何用压电式传感器来检测振动，以及用相应的实验设备来检验压电式传感器的振动检测功能。
实验内容
1.实验前的准备工作
（1）实验前需要准备一个压电式传感器，这种传感器可以检测振动；
（2）准备一个振动台，这个振动台可以在实验过程中提供振动。
（3）准备一台计算机，用于记录压电式传感器检测到的振动信号。
2.压电式传感器安装
（1）在振动台上安装压电式传感器，将压电式传感器安装在振动台上；
（2）将压电式传感器连接到计算机上，这样可以将检测到的振动信号传送到计算机；
（3）开启计算机，打开软件，将压电式传感器和计算机连接起来，就可以在软件中查看振动信号。
实验结果
按照上述步骤，实验中使用的压电式传感器能够正常检测到振动信号，同时在计算机上可以显示出检测到的振动信号，如下图所示：结论
根据本实验的结果可以看出，压电式传感器能够正常检测出振动信号，并能够将振动信号传输到计算机上，它可以在检测和监控振动信号方面发挥作用，因此可以作为一种新的检测振动的方法。
实验四 压电传感器的动态响应实验
实验四 压电传感器的动态响应实验 学号：2015111129
实验步骤： 1、观察压电式传感器的结构，根据图 15，将压电传感器吸合在振动台中心的磁钢上，引 线接入符号单元相应插15-03 班
图 15 2、按照图 16，将压电式传感器，电荷放大器，低通滤波器，双踪示波器连接起来，组成 一个测量线路。并将低频振荡器的输出端与频率表的输入端相连。
振台的自振频率是 11Hz
图 16 3、开启电源和激振器开关，调节低频振荡器幅度旋钮适中，使振动台工作。 4、调整好示波器，调节低频振荡器频率旋钮（用 F/V 表监测频率） ，用示波器读出峰峰值 填入表一。
实验数据及分析： 表一： F(Hz) ������ ������−������ （mV） F(Hz) ������ ������−������ （mV） 5 140 12 1120 6 160 15 480 7 240 17 400 8 280 20 320 9 480 23 280 10 800 25 240 11 2000
压电式传感器实验报告
压电式传感器实验报告压电式传感器实验报告引言：压电式传感器是一种常用的传感器，利用压电效应将压力、力或加速度等物理量转换为电信号。
本实验旨在通过实际操作，了解压电式传感器的工作原理、特性及应用，并通过实验数据分析，探讨其在工程领域中的应用前景。
实验装置与步骤：实验装置包括压电式传感器、信号放大电路、数据采集卡和计算机等。
首先，将压电式传感器连接至信号放大电路，再将信号放大电路与数据采集卡相连，最后将数据采集卡连接至计算机。
在实验过程中，需要注意保持实验环境的稳定，避免外界干扰。
实验一：压电式传感器的特性测试在此实验中，我们将测试压电式传感器的灵敏度、频率响应和线性度等特性。
首先，将压电式传感器固定在测试台上，然后通过施加不同大小的压力来模拟实际应用中的不同工况。
同时，通过改变施加压力的频率，测试传感器的频率响应特性。
最后，记录并分析实验数据，得出传感器的灵敏度和线性度等参数。
实验二：压电式传感器在振动测量中的应用压电式传感器在振动测量中有着广泛的应用。
在此实验中，我们将利用压电式传感器测量不同振动源的振动信号，并通过数据采集卡将信号传输至计算机进行分析。
通过对振动信号的频谱分析，我们可以了解振动源的频率成分及其强度，从而为工程设计提供参考依据。
实验三：压电式传感器在压力测量中的应用压电式传感器在压力测量中也有着重要的应用。
在此实验中，我们将利用压电式传感器测量不同压力下的电信号，并通过数据采集卡将信号传输至计算机进行分析。
通过对压力信号的变化趋势进行分析，我们可以了解被测对象的压力状态及其变化规律，从而为工程设计提供参考依据。
实验结果与分析：通过实验数据的分析，我们可以得出压电式传感器的灵敏度、频率响应、线性度等参数。
同时，我们还可以通过对振动信号和压力信号的分析，了解被测对象的振动状态和压力状态。
这些分析结果对于工程设计和故障诊断等领域具有重要的参考价值。
结论：压电式传感器是一种常用的传感器，具有灵敏度高、频率响应广、线性度好等优点。
