几种不同防治反射裂缝措施室内试验模拟
论“白+黑”路面反射裂缝的防治与处理
论“白＋黑”路面反射裂缝的防治与处理论“白，黑”路面反射裂缝的防治与处理摘要:对旧水泥混凝土路面改建为沥青路面技术进行了研究与探讨。
针对水泥混凝土路面加铺沥青层的反射裂缝问题，分析了问题的成因并提出了防治措施以及相应的处理方法。
关键词:水泥砼;改建;沥青砼;反射裂缝;防治及处理1 主要施工流程旧水泥砼路面加铺沥青层的主要施工流程如图1所示。
首先需对旧水泥混凝土板块进行调查与分析，根据调查结果将板块划分为不同的类型，针对不同的类型分别采取不同的处理措施对板块进行处理，处理方法可以参考不同的设计与施工规范;然后需对原路面的接缝进行处理，如果路面需加宽，则需要对新绑加宽的水泥混凝土板块与旧路面进行连接处理;对老混凝土路面病害处理完毕后，最后进行“白+黑”沥青混凝土路面加罩。
在改建的实践过程中，最突出的问题是如何防止反射裂缝。
世界各国在防裂研究上做了大量的试验和实践，取得了许多成功的经验。
但至今没有形成统一的方案。
《公路水泥混凝土路面设计规范》JTGD40-2002对沥青加铺层结构设计作了规定，但对减缓反射裂缝的几种措施中并没有指明主要防裂措施和辅助防裂措施。
2 沥青混凝土加铺层反射裂缝成因沥青加铺层反射裂缝的扩展模式主要有剪切型反射裂缝及张拉型反射裂缝。
交通荷载及温度作用是引起反射裂缝的两大因素。
剪切型反射裂缝通常由交通荷载引起。
车轮荷载驶经接缝(或裂缝)时，在车轮偏荷载的作用下，接缝(或裂缝)两侧的板端出现弯沉差，使接缝上方的沥青混凝土加铺层承受较大的弯拉应力和剪切应力。
此弯拉应力和剪切应力若超过沥青混合料的弯拉强度或抗剪强度，在接缝(或裂缝)处就会出现反射裂缝。
而温度变化可引起张拉型反射裂缝。
沥青混凝土加铺层粘附在旧面层板上，旧面层板因温度下降而收缩时，由于旧面层板与加铺层的层间粘附阻力，沥青混凝土加铺层也会相应出现收缩变形。
混凝土板的收缩在两条接缝(或裂缝)内进行，混凝土板降温时会导致接缝(或裂缝)上方的沥青混凝土加铺层内出现较集中的拉应力。
房屋中裂缝产生原因及防治措施
加强与其他单位和部门的沟通 和协调，确保施工顺利进行
设计措施
合理设计建筑结构，避免结构突变或 应力集中
对于大跨度、大空间等容易产生裂缝 的部位，应进行专门设计
在结构设计中考虑温高层建筑，应考虑风力、地震 等外力影响，采取相应的措施
材料措施
严格控制原材料的质 量和性能，确保符合 设计和规范要求
地基不均匀沉降
地基处理不当或地基承载力不足，可能造成地基不均匀沉降，进而产生裂缝。
地基冻胀
在寒冷地区，地基可能因冻胀作用而产生裂缝。
03
防治裂缝的措施
施工措施
01
02
03
04
加强现场管理，确保施工质量 和安全
严格按照施工图纸和规范进行 施工，不得随意更改设计
对关键部位和细节进行严格把 关，确保施工质量符合要求
经过调查和检测，发现该高层 建筑的地下室裂缝主要是由于 以下原因引起的：1）地下室 墙体的混凝土收缩；2）地下 室墙体的施工缝处理不当；3 ）地下室底板的防水层失效。
针对以上原因，采取了以下防 治措施：1）在地下室墙体的 施工过程中，增加混凝土养护 时间，减少混凝土收缩；2） 重新处理施工缝，增加止水钢 板等防水措施；3）对地下室 底板的防水层进行维修和更换 ，确保其防水效果。
05
结论与展望
对裂缝防治的总结与思考
裂缝对房屋安全性的影响
裂缝是房屋结构安全性的重要指标，如果不及时修复，可能会导 致房屋损坏甚至倒塌。
裂缝产生的原因
裂缝的产生原因多样，包括施工不当、材料质量问题、结构设计不 合理等。
防治措施的有效性
针对裂缝产生的不同原因，采取相应的防治措施可以有效减少裂缝 的产生，提高房屋的安全性。
对未来研究的展望
防止反射裂缝的3个措施
防止反射裂缝的3个措施
1. 加强混凝土结构的设计和施工。
在混凝土结构的设计和施工过程中，需要合理选择混凝土配合比，控制水灰比，确保混凝土的强度和耐久性。
同时，还要注意施工过程中的温度和湿度控制，避免混凝土过早干燥或过度湿润。
2. 定期进行结构检测和维护。
定期对建筑结构进行检测，发现问题及时修复。
特别是对于容易出现反射裂缝的部位，如柱子、梁等，要进行重点检测和维护。
同时，还要注意建筑结构的防水和防潮处理，避免水分渗入混凝土结构内部，导致反射裂缝的发生。
3. 加强地基处理。
地基是建筑物的基础，地基的不稳定会导致整个建筑结构的变形和破坏，从而引起反射裂缝的产生。
因此，在建筑物的设计和施工中，需要加强对地基的处理，确保地基的稳定性和承载能力。
可以采取一些措施，如加固地基、改善地基土的排水性能等，以防止地基沉降和变形。
防止反射裂缝的关键是加强混凝土结构的设计和施工，定期进行结构检测和维护，以及加强地基处理。
同时，还要注意建筑物的使用和维护过程中的保养，避免人为因素引起的反射裂缝的发生。
反射裂缝的处理措施
反射裂缝的处理措施
反射裂缝是混凝土结构中常见的一种裂缝类型，它会对结构的安全性和耐久性产生不利影响。
以下是针对反射裂缝的处理措施：
1. 填缝剂：填缝剂是一种能够填充反射裂缝的材料，常见的填缝剂有聚氨酯和环氧树脂等。
填缝剂能够有效地修补反射裂缝，防止其扩展，提高结构的耐久性。
2. 裂缝注浆：裂缝注浆是一种将浆液注入反射裂缝中，填充裂缝并使其固化的方法。
注浆材料可以是水泥浆、环氧树脂浆等。
裂缝注浆能够提高结构的强度和刚度，减少反射裂缝的扩展。
3. 加固加筋：在反射裂缝周围加固加筋是一种有效的处理方法。
加固加筋可以增加结构的刚度和强度，减少反射裂缝的扩展。
常见的加固加筋材料有钢筋、碳纤维等。
4. 预应力加固：预应力加固是一种将预应力钢筋或钢束引入结构中，使结构产生预应力，从而增加结构的强度和刚度的方法。
预应力加固能够有效地防止反射裂缝的扩展，提高结构的耐久性。
5. 粘贴加固：粘贴加固是一种将增强材料（如碳纤维布、玻璃纤维布等）粘贴在结构表面，增加结构强度和刚度的方法。
粘贴加固能够有效地防止反射裂缝的扩展，提高结构的耐久性。
以上是针对反射裂缝的处理措施，不同的处理方法适用于不同的情况，需要根据具体情况选择合适的处理方法。
浅谈反射裂缝防治的技术措施
浅谈反射裂缝防治的技术措施摘要：文章以厦门市同集路（银湖中路—印斗路）道路改造工程为例，对旧水泥砼路面加铺沥青砼面层易产生反射裂缝问题进行研究，从作用机理、旧砼病害处治、原有接缝的特殊处理等方面对反射裂缝的防治技术进行了探索和总结，为今后类似旧路改造工程积累经验。
关键词：旧路改造；反射裂缝；旧砼病害处治；裂缝特殊处理同集路（同安至集美段）为省道206线的一部分，原路面结构为25 cm 厚的水泥砼路面、基层为25 cm厚C15现浇砼、底基层为20 cm厚级配碎石，铺筑于1996年，全长约18.8 km，是集美区与同安区之间的主要联系通道，承担了大量的重载交通。
近年来，随着交通量及重载车辆的增加，同集路水泥路面水泥板块的破损情况较严重，亟需进行修复工作。
经对现状路面病害情况进行调查分析，右幅路段断板率为12.2%；左幅路段断板率为14.9%，经综合评价，最终确定在旧水泥砼路面上加铺沥青面层进行改造。
路面结构设计为4 cm厚SMA-13+5 cm厚AC-20C+7～11 cm厚AC-25C +1 cm 橡胶沥青应力吸收层；新建沥青层之间、新旧沥青层之间以及沥青层与旧水泥砼板之间均应洒布0.5 kg/m2乳化沥青黏层。
由于水泥砼面板强度较高，在其上加铺沥青砼，强度一般能满足要求，但普遍存在一个问题：受环境与交通量因素影响，原有水泥砼路面裂缝或接缝迅速扩散，使加铺的沥青砼层受到其反射应力影响而开裂，严重影响沥青加铺层的使用寿命。
因此如何控制反射裂缝产生和扩散是白加黑项目必须解决的关键问题。
1 作用机理白加黑项目中，反射裂缝的产生，主要原因是由于原水泥砼路面裂缝或接缝的竖向和水平位移，使沥青加铺层在接缝、裂缝处产生较大的剪应力和拉应力，当应力超过沥青加铺层的抗剪、抗拉强度时，即出现开裂。
其中，竖向位移是由于车辆荷载作用产生的垂直方向的相对位移；水平位移是由于温度或湿度变化引起的水泥砼板的胀缩产生的水平方向的位移。

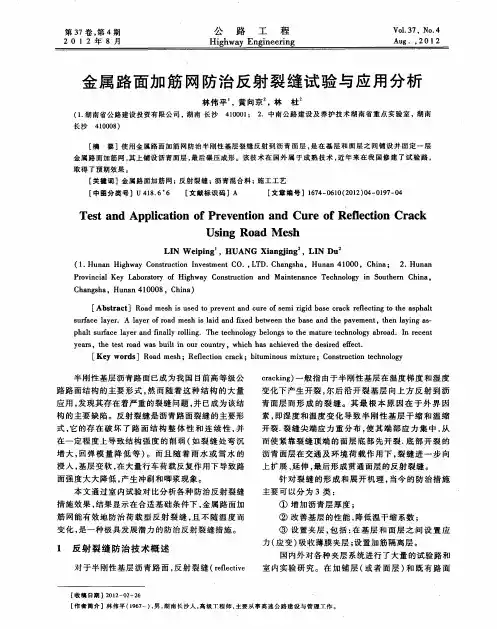

金属路面加筋网防治反射裂缝试验与应用分析
