构造柱模板工程量计算PPT演示文稿
构造柱、楼梯工程量计算
⑴、构造柱工程量计算
①构造柱体积＝构造柱体积+马牙差体积
其中马牙槎体积＝马牙槎与墙相交宽度*马牙槎嵌入墙内的长度（0.03）*构造柱高度
②构造柱模板＝构造柱模板+马牙差模板
马牙槎模板面积＝马牙槎嵌入墙内的长度（0.03）*构造柱高度
⑵楼梯的实际体积（部分地区）
分别计算楼梯踏步、楼梯板、休息平台砼体积。
楼梯体积=踏步体积+梯板体积
①踏步体积 = 三角形面积（1/2*踏步宽度*踏步高度）* 梯板净宽 * 踏宽数。
其中：踏步个数 = 踏宽数+1；踏宽数 = 楼梯净长/踏步宽度（楼梯净长：等于踏步段水平投影净长，即扣减（墙）后的长度）；踏步高度 = 楼梯高度/（踏步个数+1）；梯板净宽 = 楼梯宽度扣减墙后的宽度。
②梯板体积=梯板净宽*楼梯斜长*梯板厚度。
其中：楼梯斜长=K*楼梯水平投影长度（楼梯水平投影长度=楼梯净长；K=[SQRT（踏步宽度^2 + 踏步高度^2）]/踏步宽度）
③休息平台体积：计算同板。
如果休息平台与墙相交，扣除与墙相交部分体积。
构造柱模板及混凝土工程量计算
构造柱模板及混凝土工程量计算马牙槎根据功能的分类，马牙槎还可以叫做接缝马牙槎和结构马牙槎。
接缝马牙槎即墙太长，留出马牙槎，方便后序砌筑。
结构马牙槎，在马牙槎里浇铸构造柱。
施工时，在砌体与构造柱连接面上砌筑马牙槎，先砌墙，后浇注混凝土构造柱，保证两者同时受力工作。
每一马牙槎高度不宜超过300mm,且应沿高每500mm设置26水平拉结钢筋，每边伸入墙内不宜小于1.0m.马牙槎的计算其模板面积=（构造柱宽+马牙槎宽）*柱高混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高首先我们假设构造柱是240X370，高度3米，留槎在24墙，双面留槎。
那么计算公式是：0.24X0.37X3+0.24X0.06X3/2X2[面]这个计算方法是把柱和槎分开计算，比较直观，也容易理解。
构造柱的柱子那部分就是0.24*0.37*3，后面部分是计算槎口的混凝土，一般构造柱的槎口是每500mm一段。
即：柱根开始，先是500mm的槎口，然后是500mm的砖，然后又是500mm的槎口。
也就是说槎口的高度累积起来只有构造柱高度的一半。
我那公式是把槎口的面积（0.24*0.06）写好，然后乘以柱高3米，然后除以2，就是每面槎的实际高度，然后，有几面槎就乘以几。
这例子里是2面槎，所以乘以2。
实际施工中是要算马牙槎的，不算马牙槎的话就这根构造柱而言你就少算了14%的混凝土量。
一般构造柱有几面和墙接触就有几面槎口，这种情况多发生在T形墙和十字墙的位置。
至于构造柱的宽度和墙体宽度不一致，这种情况少见，一般是北方为了保温墙体比较厚才会有这情况。
在我们这里，常会遇到T形墙旁边就是门的情况。
门距离T形墙一般会有个120毫米的门垛，然后T形墙相交的位置的构造柱是三面槎口。
在实际施工中，这靠门边的槎口其实是施工不了的：那门垛才120毫米，砌砖时每500毫米高退60毫米那砖柱就仅仅剩下60毫米宽了，砌上3米高不倒才怪。
所以实际施工时图纸上虽然那一边设计留槎，其实模板工都是直接以门边关模板，那里的混凝土方量就比图纸设计的要多一些。
构造柱工程量计算方法
构造柱的模板面积计算公式:(D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为)：当构造柱位于单片墙最前端时，S=(K X3+D X2) XH当构造柱位于L或一形墙体相交处时，S=(K X2+D X4) XH 当构造柱位于T形墙体相交处时，S=(K X1+D X6) XH 当构造柱位于十形墙体相交处时，S=D X8XH。
1、构造柱中马牙槎一边咬口两边咬口的意思：当构造柱位于单片墙最前端时，就是马牙槎一边咬口；当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。
2、砖墙嵌接部分指的是哪一块：指的就是构造柱的马牙槎咬口，一般是5进5退。
3、是马牙槎部分浇砼时都浇柱吗：是的，马牙槎和柱是同时一次性浇筑的。
4、模板是不是只支两面呢：5、构造柱中拉结筋要空过构造柱吗：必须进入构造柱达到设计或规范要求的锚固长度。
构造柱工程量计算公式：V = （B+b）*A*H + KV--构造柱砼体积B--构造柱宽度b---马牙搓宽度（注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度）A---构造柱长度H---构造柱高度（自基础上表面至构造柱顶面之间的距离）K---构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。
首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。
1.混凝土工程量：柱高*断面面积*柱根数= m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面咼度。
以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据构造柱计算时要分三段：土0.000以下至基础底部的部分，土0.000以上至屋面部分，女儿墙部分。
构柱体积（V）=［外墙上的构造柱总截面面积/外墙厚+内墙上的构造柱总截面面积/内墙厚］X内外墙平均厚X构柱总高，当内外墙厚度相等时更为准确。

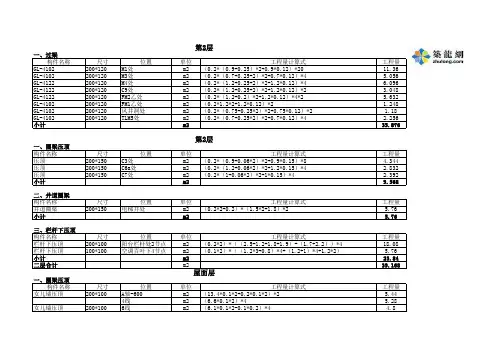

构造柱、有梁板模板工程量计算
第2层一、过梁构件名称尺寸位置单位工程量计算式工程量GL-4102200*120M1处m2（0.2*（0.9+0.25）*2+0.9*0.12）*2011.36 GL-4102200*120M3处m2（0.2*（0.7+0.25+2）*2+0.7*0.12）*4 5.056 GL-4122200*120M4处m2（0.2*（1.2+0.25+2）*2+1.2*0.12）*4 6.096 GL-4122200*120C9处m2（0.2*（1.2+0.25+2）*2+1.2*0.12）*2 3.048 GL-4122200*120FM2乙处m2（0.2*（1.2+0.2）*2+1.2*0.12）*4*2 5.632 GL-4102200*120FM1乙处m2（0.2*1.2*2+1.2*0.12）*2 1.248 GL-4102200*120风井洞处m2（0.2*（0.75+0.25*2）*2+0.75*0.12）*2 1.18 GL-4102200*120TLM5处m2（0.2*（0.7+0.25*2）*2+0.7*0.12）*4 2.256小计m235.876第2层一、圈梁压顶构件名称尺寸位置单位工程量计算式工程量压顶200*150C3处m2（0.2*（0.9+0.06*2）*2+0.9*0.15）*8 4.344压顶200*150C6a处m2（0.2*（1.2+0.06*2）*2+1.2*0.15）*4 2.832压顶200*150C7处m2（0.2*（1+0.06*2）*2+1*0.15）*4 2.392小计m29.568二、井道圈梁构件名称尺寸位置单位工程量计算式工程量井道圈梁200*150电梯井处m2（0.2*2+0.2）*（1.5*2+1.8）*2 5.76小计m2 5.76三、栏杆下压顶构件名称尺寸位置单位工程量计算式工程量栏杆下压顶200*100阳台栏杆处2节点m2（0.2*2）*（（2.5+1.2+1.8+1.9）+（1.7+2.2））*418.08栏杆下压顶100*100空调百叶下4节点m2（0.1*2）*（（1.2*3+0.8）*4+（1.2+1）*4+1.2*2） 5.76小计m223.84二层合计m239.168屋面层一、圈梁压顶构件名称尺寸位置单位工程量计算式工程量女儿墙压顶200*100A轴-600m2（13.4*0.1*2+0.2*0.1*2）*2 5.44 4线m2（6.6*0.1*2）*4 5.28女儿墙压顶200*1006线m2（6.1*0.1*2-0.1*0.2）*4 4.8。
柱工程量计算ppt
框架柱柱高
柱 高
构造柱
框架梁
马牙槎 圈梁
构造柱及马牙槎
框架柱高
构造柱及马牙槎
牛腿
2、现浇混凝土柱工程量的计算公式：
2.1、框架柱：KZ1、Kz2···等依次计算
公式：V=a2h×n
a-----柱边长（在柱平面布置图中
查找）
h----柱高 n----柱个数
(9) 栏板
(10) 现浇接头
(11)小型构件
任务1：柱混凝土工程量计算
一、任务说明： 1、掌握柱混凝土工程量计算规则 2、按图纸正确计算柱混凝土工程量。
一、柱 现浇混凝土柱项目包括矩形柱、异形柱和 构造柱。其工程量按设计图示尺寸以体积 计算，不扣除构件内钢筋、预埋铁件所占 体积。
定额分项及计算规则
现浇建筑物混凝土除另有规定外，均按设计图 示尺寸以体积计算，不扣除钢筋、预埋铁件、 螺栓，不扣除伸入承台基础的桩头所占的体积 ，不扣除单个面积≤0.3m2的柱、垛以及孔洞 所占体积。
现浇混凝土工程量计算规则
(1) 混凝土工程量
(2) 基础
(3) 柱
(4) 梁
(5) 板
(6) 混凝土墙
(7) 楼梯
(8)
构造柱公式： V=∑(abh+V马牙槎） V马牙槎= ∑（0.03×墙厚×N×H） N---马牙槎个数 H----构造柱高
4.3.4 混 凝 及 钢 筋 混 凝 土 工 程
构造柱计算公式：
单面有槎：
V=（b构造柱边长+0.03）× b构造柱边长× H
双面有槎：
V=（b构造柱边长+0.03 ×2）× b构造柱边长× H

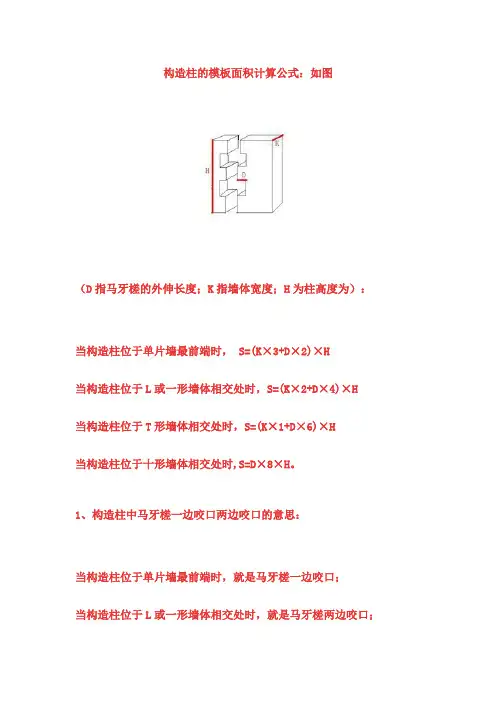

构造柱的模板面积(有图片)
构造柱的模板面积计算公式：如图（D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时， S=(K×3+D×2)×H当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H当构造柱位于十形墙体相交处时,S=D×8×H。
1、构造柱中马牙槎一边咬口两边咬口的意思：当构造柱位于单片墙最前端时，就是马牙槎一边咬口；当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。
2、砖墙嵌接部分指的是哪一块：指的就是构造柱的马牙槎咬口，一般是5进5退。
3、是马牙槎部分浇砼时都浇柱吗：是的，马牙槎和柱是同时一次性浇筑的。
4、模板是不是只支两面呢：当构造柱位于“一”字形墙体中部时，只支两面。
5、构造柱中拉结筋要空过构造柱吗：必须进入构造柱达到设计或规范要求的锚固长度。
构造柱工程量计算公式：V = （B+b）*A*H + KV--构造柱砼体积B--构造柱宽度b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度 )A---构造柱长度H---构造柱高度（自基础上表面至构造柱顶面之间的距离）K---构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。
首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。
1.混凝土工程量：柱高*断面面积*柱根数= m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。
以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据构造柱计算时要分三段：±0.000以下至基础底部的部分，±0.000以上至屋面部分，女儿墙部分。
【教学PPT】现浇混凝土柱工程量的计算
1、有梁板柱工程量计算
1)、计算规则：按图示断面尺寸乘以柱高以立方米 计算。
2)、柱高的确定： 有梁板的柱高，应自柱基上表面（或楼板上表面） 至上一层楼板上表面之间的高度计算；
有梁板柱工程量计算案例
如图：柱截面尺寸400×600 mm，板厚100 mm，楼 板上表面标高3.0 m，柱基底标高-1.2 m，基础顶面 标高-0.6 m，求有梁板的现浇混凝土柱工程量。
240
60 240 60
60 240 60
60 240 60
60
a）转角处
b）T形接头处 构造柱设置示意图
30
30
墙
c）十字形接头处
60 240 60
60240
【拓展案例】
如图所示，现浇钢筋混凝土单层配电房，屋面板顶面 标高5.0米，板厚100，柱基础顶面标高-1.50m，柱 截面尺寸：Z3截面为400×400 、Z4截面为 500×500 、Z5截面为400×400 ，外墙轴线与Z3中 心线重合，用现场搅拌机拌制C20混凝土，碎石最大 粒径20毫米，屋面板混凝土按质量加1%防水粉。计 算现浇混凝土柱并编制工程量清单。
3、构造柱与砖墙一般有四种连接情况，如下图：
实例演示：如下图所示，某一框架结构中间层构造柱，砼强度等
级C25，建筑物层高3.6米，构造柱上部框架梁高500，墙体为标准砖一砖墙，构 造柱与墙为左右一字连接，试计算构造柱工程量并编制清单。
解题：
构造柱体积 ： V=（0.24×0.24+2×0.03×0.24）×(3.6-0.5) =0.223 m3
有梁板柱工程量计算案例解答
解：有梁板的现浇混凝土柱工程量V=S×H 柱截面积S=0.4×0.6=0.24 m2 有梁板的柱高，应自柱基上表面（或楼板上表面）至 上一层楼板上表面之间的高度计算。 所以H=3+0.6=3.6 m V=S×H=0.24×3.6=0.86 m3
柱混凝土工程量计算 .ppt1
形
十字 形
形
T形
立面
形
形
课堂小结：
柱与柱基的 扩大顶面为 分界线
1.有梁柱 2.无梁柱
1、柱高度的判断：柱下部起点和柱上部止点 2、柱断面的判断：包括矩形柱、圆柱以及异 形柱 根据柱断面
图具体分析 着重 理解
3、构造柱的计算：构造柱马牙槎的处理
谢
谢
柱混凝土 工程量计算
柱混凝土工程量计算
按图示断面尺寸乘以柱高以立方米计算。 柱混凝土工程量＝图示断面面积×柱高
异形柱
柱高按下列规定确定：
1、有梁板的柱高，自柱基上表面(或楼板上表 面)至上一层楼板上表面之间的高度计算。
±0.000
2、无梁板的柱高，自柱基上表面(或楼板 上表面)至柱帽下表面之间的高度计算。
V 柱的折算横截面面积 柱高
着重 理解
构造柱高：由于构造柱根部一般锚固在地圈梁
内，因此，柱高应自地圈梁的顶部至柱顶部高 度计算。
构造柱横截面面积：构造柱一般是先砌砖后浇 砼。在砌砖时一般每隔五皮砖（约300mm高）
两边各留一马牙槎，槎口宽度为60mm。
构造柱折算横截面面积S：计算构造柱体积时，与墙体嵌接部 分的体积应并入到柱身体积内。因此，可按截面面积+马牙槎 面积计算。计算方法如下：折算横截面面积S=d1 ×d2
+0.5×0.06×d2×牙槎个数T形S =d1×d2
+0.5×0.06×d2×3
一字形S=d1 ×d2 +0.5×0.06×d2×2
L形S =d1 ×d2
+0.5×0.06×d1+ 0.5×0.06×d2
十字形S=d1×d2 +0.5×0.06×d2×4
构造柱工程量计算
构造柱工程量计算
构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。
首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。
1.混凝土工程量：
柱高*断面面积*柱根数= m3
式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。
2、钢筋工程量：
主筋：主筋长*根数*比重（kg/m）*柱根数= kg
箍筋：柱断面周长*（柱高/@）*比重（kg/m）*柱根数= kg
式中主筋长=柱高+伸入地圈梁长+上下的直钩长+42.5dn，（n为层数），因为主筋在±0.00和层楼板处搭接，并在搭接区段箍筋加密为φ6@100.
另，有的构造柱有马牙槎，其宽为60mm
其模板面积=（构造柱宽+马牙槎宽）*柱高
混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高
例：构造柱柱高3m，截面尺寸为240mm*240mm，与长墙咬槎为60.
解：构造柱模板面积=（0.24+0.06*2）*3*2
构造柱砼体积=（0.24*0.24+0.03*0.24*2）*3
其他计算方法
如是240*240的构造柱，（240*240+240*30*边数）*柱高如是370*370的构造柱，（370*370+370*30*边数）*柱高如是240*370的构造柱，（240*370+有马牙槎的边长*30*边数）*柱高。
柱、梁、板工程量计算方法
1、柱子工程量(1)柱子体积：砖柱；砼柱(2)砼柱模板(3)砼柱高度超过3.6m增价(4)独立柱装修(5)柱侧装修2、柱子工程量计算方法(1)构造柱工程量计算①构造柱体积=构造柱体积+马牙槎体积其中马牙槎体积=马牙槎与墙相交宽度*马牙槎嵌入墙内的长度(0.03) *构造柱高度②构造柱模板=构造柱模板+马牙槎模板马牙槎模板面积=马牙槎嵌入墙内的长度(0.03) *构造柱高度(2)构造柱工程量计算的难点①构造柱的马牙槎算起来很麻烦，必须考虑柱子与几个墙面相交。
②模板计算难点同体积。
(3)框架柱①现浇混凝土柱按设计图示尺寸以体积计算。
不扣除构件内钢筋、预埋铁件所占体积。
框架柱体积=框架柱截面积*框架柱柱高其中柱高：a有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。
b无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。
c框架柱的柱高，应自柱基上表面至柱顶高度计算。
②框架柱的模板=框架柱周长*框架柱支模高度③预制混凝土柱按设计图示尺寸以体积计算。
不扣除构件内钢筋、预埋铁件所占体积，柱上的钢牛腿按铁件计算.(4)砼柱高度超过3.6m增价二砼柱高度超过3.6m的墙体体积总和(5)独立柱装修二框架柱周长*装修高度(6)柱侧装修二柱外露长度*装修高度梁1、梁工程量(1)梁体积(2)梁模板(3)梁高度超过3.6m增价(4)梁侧装修2、梁工程量计算方法(1)梁的体积=梁的截面面积*梁的长度现浇混凝土梁按设计图示尺寸以体积计算。
不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的梁头、梁垫并入梁体积内。
①梁与柱连接时，梁长算至柱侧面，主梁与次梁连接时，次梁长算至主梁侧面。
②圈梁与梁连接时，圈梁体积应扣除伸入圈梁内的梁的体积。
③在圈梁部位挑出的混凝土檐，其挑出部分在12cm以内时，并入圈梁体积内计算；挑出部分在12cm以外时，以圈梁外皮为界限，挑出部分为挑檐天沟。
④预制混凝土梁按设计图示尺寸以体积计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【练习题】某工程如图所示，构造柱与砖墙咬口宽 60mm；现浇混凝土圈梁断面为240mm×240mm, 满铺。计算木模板工程量。
19
20
21
实例2
• 某工程构造柱采用组合钢模板， 构造柱高3.6m,圈梁高为400mm, 板厚120mm，求构造柱马牙槎模 板工程量并套价。图示如下：
构造柱尺寸：240*370
构造柱模板工程 工程量计算
1
构造柱
2
3
4
5
6
构造柱示意图
构造柱支模 板示意图
7
• 一、构造柱外露面均按外露部分计 算模板面积。构造柱与墙接触面不 计算模板面积。
•
8
1、计算公式：
1）框架结构构造柱 S=外露边长总和×构造柱高 2）砖混结构构造柱（“五进五退”） S=(外露边长总和+墙边个数
×0.06)×构造柱净高
9
一字形 S=(d1+0.06×2 )×2 × h
10
S=[d1+d2+0.06 ×4] ×h
• L形
11
T字形 S=[(d1+(0.06 ×6)] ×h
12
十字形 S=0.06× 2 × 4×h
13
S=[(0.24+0.06)×2+0.06×2] ×柱高
• 例如： 240*240 二四墙
370*370
22
23
要求：某工程构造柱采用组合
钢模板，构造柱高3.6m,圈梁高 为200mm,板厚100mm，求构 造柱马牙槎模板工程量并套价。
构造柱： 240*240
主菜单 上一张 下一张 24
240
25
课堂小结
1、构造柱模板面积 如何计算？
26
27
ቤተ መጻሕፍቲ ባይዱ
17
（a）转角处
（b）T形接头处
（c）十字形接头处
1. 转角处 S=[（0.24+0.06）×2+0.06×2]×3.0=2.16m2 2. T形接头处 S=[0.24+0.06×2+0.06×2×2]×3.0=1.8m2 3. 十字接头处 S=0.06×2×4×3.0=1.44m2 构造柱模板工程量=2.16+1.8+1.44=5.4m2
14
S=(0.24+0.06×2+0.06×4+0.13) ×柱高
• 例如： 240*370 墙
15
构造柱模板高=构造柱高-圈梁-板厚 即马牙槎高。
16
【例1】某工程在图中所示的位置 上设置了构造柱。已知构造柱尺 寸 为 240mm×240mm ， 柱 支 模 高 度 为3.0m，墙厚度240mm。试计算构 造柱模板工程量。
