人教版九年级物理17.3电阻的测量同步练习 含答案

人教版九年级物理17.3电阻的测量同步练习

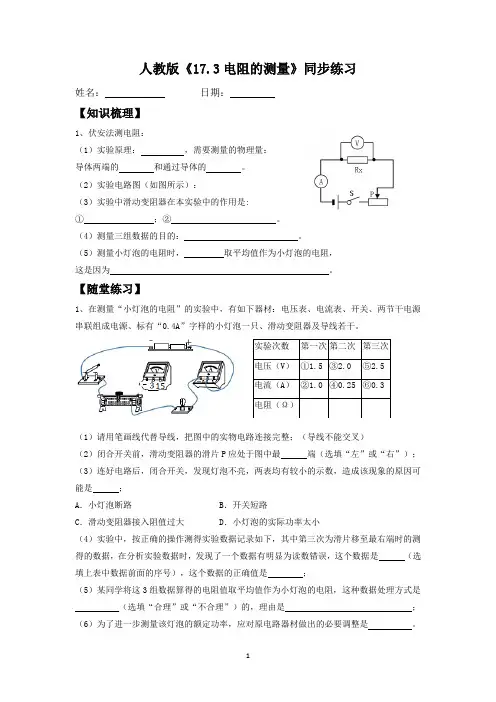

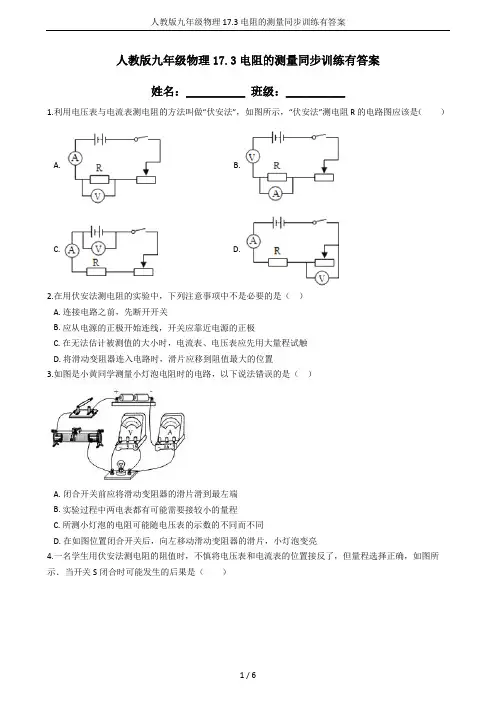

1.利用电压表与电流表测电阻的方法叫做“伏安法”，如图所示，“伏安法”测电阻R的电路图应该是（）
A．B．C．D．
2.在用电流表、电压表测电阻的实验中，下列注意事项中错误的是（）
A．连接电路之前，先闭合开关
B．连接电路时，可以先从电源的负极开始
C．在无法估计被测值大小时，电流表、电压表应选用较大的量程
D．能将电压表直接接在电源的两极上
3.如下图的四个电路中，R0为已知阻值的定值电阻，不可以测出未知电阻Rx的电路是（）
4. 如图所示,小红在做测定灯泡电阻的实验中,将正常的电流表、电压表接入电路,当闭合开关后,发现电流表有读数,电压表读数为零,移动滑动变阻器滑片时电流表读数有变化,电压表读数始终为零,其原因可能是( )
A. 滑动变阻器接触不良
B. 开关接触不良
C. 小灯泡两端短路
D. 灯泡的钨丝断了
5. 有一只额定电压为2.5 V的小灯泡,某同学在1 V电压下测出它的电阻,接着又将该灯泡两端电压调到2.5 V测出其电阻,该同学发现后一次电阻比第一次大许多,这是因为( )
A. 实验方法不对
B. 实验误差
C. 导体的电阻跟温度有关
D. 实验错误
6.用电流表和电压表分别测量出通过小灯泡的电流I和小灯泡两端的电压U，就可以利用______来计算出小灯泡的电阻。

测量时，为了减小误差，需要测出_____电流和电压的数据。

在电路中接入______就可以改变通过小灯泡的电流。

7.某同学在“测量小灯泡的电阻”时，测得小灯泡两端的电压为3 V，通过小灯泡的电流为0.3 A，则这个小灯泡的电阻是_____；当他调节滑动变阻器，使小灯泡两端的电压变为2.5 V时，通过小灯泡的电流为_____。

8.我们用伏安法测小灯泡的电阻，应知道：
（1）它是用_________测出灯泡两端的电压，用_________测出通过灯泡的电流，然后再根据公式_________求出灯泡的电阻。

为了使测出的电阻准确些，我们要采用_________的方法，因此实验中为了方便地改变灯泡两端的_________和通过它的_________，我们还需要_________。

（2）在实验过程中，连接电路时开关应_________，开关闭合前，滑动变阻器的滑片应置于_________。

9.利用如图所示的电路测定未知电阻R x的阻值，电路中电源的电压未知，电压表的量程可根据需要任意选用，滑动变阻器的最大阻值已知，用R0表示。

将实验的主要步骤补充完整，并写出所需要测量的物理量：
A．根据电路图按正确方法连接实物电路，检查无误后，闭合开关S；
B．________________________________________________________；
C．________________________________________________________；
D．整理实验器材。

10.同学们在进行“测量小灯泡电阻的实验时”，实验室提供的器材有：6V蓄电池、电流表（0～0.6A 和0～3A）两种、“50Ω 1A和10Ω 1.5A”两种规格的滑动变阻器、额定电压为2.5V的小灯泡（正常发光时的电阻约为12Ω）、开关各一个，导线若干。

①为了顺利完成实验，紫轩在实验中应选用规格为________ 的滑动变阻器，闭合开关前，滑片P 应放在________端；
②紫轩同学在做实验时，分别记下了多组对应的电压表和电流表示数，并绘制了U﹣﹣I图象如图乙
所示，根据图象信息得知，当加在灯泡两端的电压为1.5V时，小灯泡的电阻是________Ω；
紫轩根据图象中的数据计算发现：小灯泡两端的电压不同时，灯丝的电阻不相等，你认为原因不同可能是________ 。

11.小明从网上了解到，干电池内部其实是有电阻的，分析电路时，可以把干电池看成是由一个电压为U、电阻为零的理想电源与一个电阻值为r的电阻串联而成，如图甲所示。

在老师指导下，小明设计了图乙所示的电路来测量一节干电池内部的电阻。

连接电路时，电压表应选_______量程。

闭合开关前滑动变阻器的滑片P应移到________端。

实验中，移动滑动变阻器的滑片P，记录多组电流表和电压表的示数。

此时，应注意避免电路造成_______路，损坏电路元件。

根据实验数据，绘出U—I图像，如图丙所示。

当电流表的示数如图丁所示时，读数为_________A，电压表的示数应为__________V。

根据实验数据，求得这节干电池内部电阻r=_______Ω。

12.在“伏安法测电阻”的实验中，小梦同学连接了如图甲所示的电路（电路元件完好，电源电压恒定，滑动变阻器最大阻值为R，接线柱接线牢固）。

（1）连接电路过程中开关应该，开关闭合前滑片滑到处。

（2）检查电路，发现有一处连接错误，请指出连接错误的导线是（填“a”“b”“e”或“d”）。

（3）纠正错误后，闭合开关，测得几组数据如表。

实验序号 1 2 3
电压U/V 1.5 2.1 2.8
电流I/A 1.10 0.14
电阻R/Ω15.0 15.0
第3次实验时电流表示数如图乙所示，电流表的示数为A．第3次实验后，算出的电阻值是，待测电阻值为Ω。

（4）实验结束后老师组织大家做延伸实验，他把A组的电流表给了B组，把B组的电压表给了A组，让A、B组利用现有器材完成测量电阻的实验设计。

如果你在其中一个组，请把设计的电路图画在图丙的虚线框内。

答案
1-5 A A D C C
6．R=U/I，几组，滑动变阻器
7．10 Ω，0.25 A
8.（1）电压表电流表 R=U/I 多次测量取平均值电压电流滑动变阻器（2）断开最大阻值处
9.将滑动变阻器的滑片P移至b端，记下电压表示数U1
将滑动变阻器的滑片P移至a端，记下电压表示数U2
10.50Ω、1A；A或左；10；灯丝的电阻随温度的升高而增大
11.0~3V a 短 0.2 1.1 2
12.（1）断开；（2）电阻最大；（2）d；（3）0.18；15.6Ω；15.2。

(4)略。
