CJG10光干涉式甲烷测定器说明书

合集下载

光干涉式甲烷测定器

光干涉式甲烷测定器

光干涉式甲烷测定器本测定器可以快速准确地测定煤矿井下环境中的甲烷及二氧化碳等有害气体浓度,及时预警保证安全。

一、仪器工作原理我公司的甲烷测定器主要依据日本理研18型瓦斯检定器的工作原理进行设计,其工作原理如下。

1.光干涉原理:如果在一静止水面上投下一颗石子,水面就会以石子入水点为中心产生一圈圈的圆形水波,水波波纹由波峰和波谷(正弦波)组成,从中心点向四周扩散。

光的传播同于水波,只是光波的波峰波谷肉眼看不见。

起伏的光波形态见图1所示,向上凸起的部分叫波峰,向下凹入的部分叫波谷。

波峰与波峰之间的距离叫波长。

如果在一静止水面上投下两颗石子,水面就会以石子入水点为中心产生一圈圈的圆形水波,当两列水波达到交迭区后,就会产生干涉而形成部分水面起伏更大部分水面起伏更低;--;波峰与波峰相遇形成更高的波峰,波谷与波谷相遇形成更低的波谷。

这种现象就为水波的干涉。

两列以上的光波相遇也会产生水波形的干涉现象,此即为光的干涉原理,即:我们可以用一个光源所发出的光波经过平面境,由于镜子的反射和折射而产生两列光波,当它们再相遇时就会产生干涉现象。

光波相消干涉时亮度降低,光波相长干涉时亮度提亮。

某一物质的折射率=光在真空中传播的速度÷光在此种物质中传播的速度。

光程=光线所通过的路程×光所通过的物质的折射率。

因此,如果两列光波通过的路程长短不同或是通过的物质不同或是通过的物质、路程都不同,则光程可能不同。

两列光波光程长短的差别叫做光程差。

两列光波有了光程差,这就是产生光波干涉的原。

当两列光波的光程差=(n+1/2)λ时光波形成相消干涉,产生暗条纹。

当两列光波的光程差=nλ时光波形成相长干涉,产生亮条纹。

式中n为整数,λ为波长如果使用的是白色光源,因白色是各种单色光的混合光,而各种单色光具有不同的波长,在一定的路程内,各色光的程差不同,所以产生的干涉就形成了彩色条纹2.技术参数使用环境条件温度: -10°C ~ 40°C/湿度:≤98%(25°C时)/压力: 80 ~ 110 KPa 电源DC1.5V(1号干电池1节)防爆型式矿用本质安全型ExibⅠ额定工作电流380 mA(光源为白炽灯时)/40 mA(光源为LED时)开路电压DC1.75V最大短路电动流6A仪器测量范围0 ~ 10 %CH4仪器测量精度0~1%时≤±0.05%/1~4%时≤±0.10%/4~7%时≤±0.20%/7~10%时 ≤±0.30%整机质量≤1.4Kg外形尺寸(mm)220×110×65。

光干涉甲烷测定器

光干涉甲烷测定器

光干涉甲烷测定器一、概述厂家:湖南煤矿安全装备有限公司A)本仪器应用光干涉原理,CJG10型和CJG10B型两种,其型号的组成及代表意义如下:C ——测定器J ——甲烷G ——光干涉原理10 ——测量范围(0——10%CH4)B——设计序号B)使用环境条件环境温度:0——+40℃相对湿度:≤98% 大气压力:97——116KPaC)仪器的防爆型式ExibI二、仪器的主要技术参数A)测量范围:0——10%CH41、目镜分划板最小分划值:0.5%CH42、测微刻度盘分划范围:0——1%CH43、测微刻度盘最小分划值:0.02%CH4B)基本误差1、0——1%CH4 允许误差:±0.05%CH42、>1——4%CH4 允许误差:±0.1%CH43、>4——7%CH4 允许误差:±0.2%CH44、>7——10%CH4 允许误差:±0.3%CH4C)仪器的尺寸、重量外形尺寸:225×135×70(㎜)重量:<1.8㎏D)电源CJG10型1节R20锌锰电池,灯泡电压:1.35VCJG10B型2节R20锌锰电池串联使用,灯泡电压:2.5V1、如何用光学瓦斯检定器测定瓦斯?1)在进气口中安装二氧化碳吸收管将二氧化碳吸收掉;2)对零,在待测地点附近的进风巷道中捏放吸气球数次,吸入新鲜空气清洗瓦斯室;旋转微调螺旋使微读数盘的零位刻度和指标线重合;调主调螺旋,选定一条黑基线与分划板的零位相重合;3)测定,在测定地点距巷道顶板200--300mm捏放气球5—10次,按下光源电门由目镜中读出黑基线位移后靠近的整数数值,转动微调螺旋使黑基线退到和该整数刻度相重合,从微读数盘上读出小数位,目镜中的整数位读数与微读数盘上的小数位值之和既为测点的瓦斯浓度。

2、如何用光学瓦斯检定器测定二氧化碳?距底板300mm,捏放气球5—10次,先测出瓦斯浓度,然后取下二氧化碳吸收管测定出混合气体浓度,两者相减即为二氧化碳浓度,当测定精确时,需将测得的二氧化碳浓度乘以校正系数0.95。

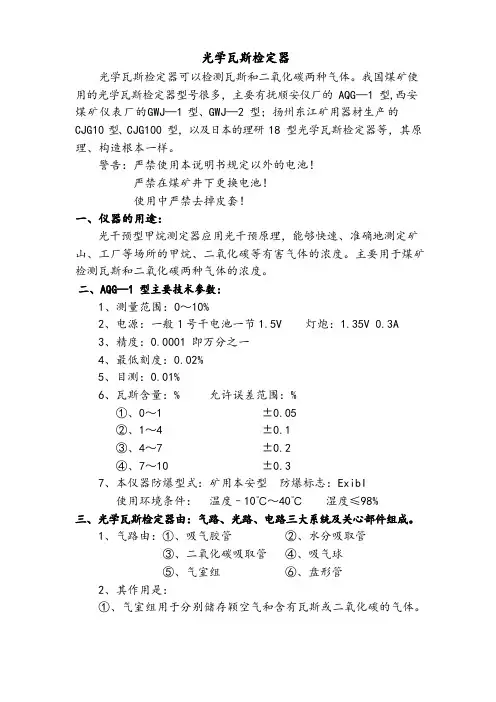

光学瓦斯检定器地操作使用方法

光学瓦斯检定器地操作使用方法

光学瓦斯检定器光学瓦斯检定器可以检测瓦斯和二氧化碳两种气体。

我国煤矿使用的光学瓦斯检定器型号很多,主要有抚顺安仪厂的 AQG—1 型,西安煤矿仪表厂的GWJ—1 型、GWJ—2 型;扬州东江矿用器材生产的CJG10 型、CJG100 型,以及日本的理研 18 型光学瓦斯检定器等,其原理、构造根本一样。

警告:严禁使用本说明书规定以外的电池!严禁在煤矿井下更换电池!使用中严禁去掉皮套!一、仪器的用途:光干预型甲烷测定器应用光干预原理,能够快速、准确地测定矿山、工厂等场所的甲烷、二氧化碳等有害气体的浓度。

主要用于煤矿检测瓦斯和二氧化碳两种气体的浓度。

二、AQG—1 型主要技术参数:1、测量范围:0~10%2、电源:一般1号干电池一节1.5V 灯炮:1.35V 0.3A3、精度:0.0001 即万分之一4、最低刻度:0.02%5、目测:0.01%6、瓦斯含量:% 允许误差范围:%①、0~1 ±0.05②、1~4 ±0.1③、4~7 ±0.2④、7~10 ±0.37、本仪器防爆型式:矿用本安型防爆标志:ExibI使用环境条件:温度–10℃~40℃湿度≤98%三、光学瓦斯检定器由:气路、光路、电路三大系统及关心部件组成。

1、气路由:①、吸气胶管②、水分吸取管③、二氧化碳吸取管④、吸气球⑤、气室组⑥、盘形管2、其作用是:①、气室组用于分别储存颖空气和含有瓦斯或二氧化碳的气体。

②、水分吸取管内装药品为变色硅胶或氯化钙,用于吸取气体中的水分,使气室玻璃上不产生雾气,灰尘就不简洁附在上面,就不会造成干预条纹不清楚,也不会使里面短吸取管内的钠石灰受潮而提前失效。

③、二氧化碳吸取管内装药品为钠石灰,用于吸取气体中的二氧化碳气体,使之不进入气样室内,以使测定的瓦斯浓度数据更准确。

④、盘形管的作用是使测定时的空气室内的空气温度和确定压力与被测地点〔或瓦斯室内〕的温度和确定压力一样,同时又使含瓦斯的气体不能进入空气室。

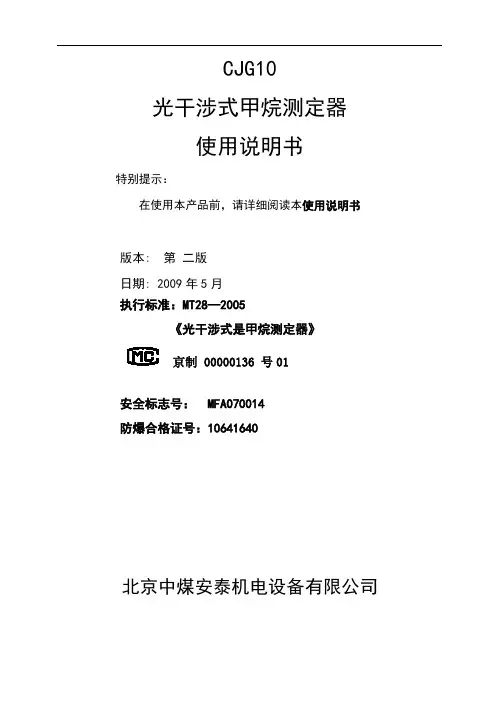

CJG10光干涉式甲烷测定器说明书

CJG10光干涉式甲烷测定器说明书

CJG10光干涉式甲烷测定器使用说明书特别提示:在使用本产品前,请详细阅读本使用说明书版本:第二版日期:2009年5月执行标准:MT28—2005《光干涉式是甲烷测定器》京制00000136号01安全标志号:MFA070014防爆合格证号:10641640北京中煤安泰机电设备有限公司1概述1.1产品特点CJG10光干涉式甲烷测定器应用了光波的干涉原理,测定迅速、准确。

具有使用方便、维修简单、体积小、重量轻、经济、耐用等特点。

1.2主要用途及适用范围用于测定矿山、工厂等场所的甲烷的浓度。

1.3产品型号C J G10――测定范围(0~10)%CH4光干涉甲烷测定器1.4使用环境条件1.4.1温度:(-20~40)℃1.4.2湿度:<96%(25℃时)1.4.3工作压力:(80~110)kPa2总体结构及其工作原理2.1总体结构图1仪器的结构1照明装置组,2聚光镜组,3平面镜组,4折光棱镜组,5反射棱镜组,6物镜组,7测微组,8目镜组,9吸收管组10气室组,11按钮组2.2工作原理仪器内部的光学系统如图2所示。

图2光学系统图由光源1发出的光经过聚光镜2后到达平面镜3,并在0点分为两部分;一部分反射,一部分折射。

第1部分光束穿过气室5的测室,折光棱镜6将其折回穿过另测的小室后又回到平面镜3,折射入平面镜后在其后表面(镀反射膜)反射,于0点穿出平面镜向反射棱镜7前进,经偏折后进入望远镜8:第2部分光束折射入平面镜后在其后表面反射,然后穿过气室中央小室回到平面镜,于0`点反射后于第1部分光束会合,一同进入望远镜,两光束的物镜的焦平面上产生白光特有的干涉现象;干涉花样中央为白纹,两旁为彩纹,眼睛通过目镜进行观测。

2.3仪器构造仪器构造如图1所示,现将其主要部分分述如下;2.3.1电源,照明装置组;是仪器产生干涉条纹的光,电源部分。

电源采用1号电池一节,额定电压1.5伏。

光源灯泡为特殊制作,其额定电压为1.35伏,电流为0.3安培,发光亮度为1.8Lm。

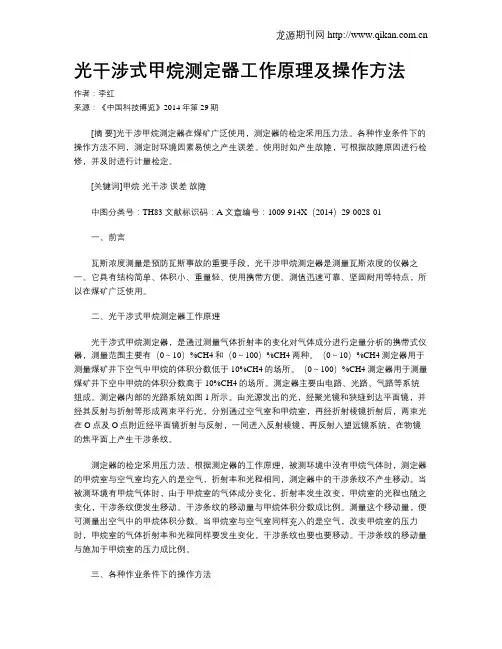

光干涉式甲烷测定器工作原理及操作方法

光干涉式甲烷测定器工作原理及操作方法

光干涉式甲烷测定器工作原理及操作方法作者:李红来源:《中国科技博览》2014年第29期[摘要]光干涉甲烷测定器在煤矿广泛使用,测定器的检定采用压力法。

各种作业条件下的操作方法不同,测定时环境因素易使之产生误差。

使用时如产生故障,可根据故障原因进行检修,并及时进行计量检定。

[关键词]甲烷光干涉误差故障中图分类号:TH83 文献标识码:A 文章编号:1009-914X(2014)29-0028-01一、前言瓦斯浓度测量是预防瓦斯事故的重要手段,光干涉甲烷测定器是测量瓦斯浓度的仪器之一。

它具有结构简单、体积小、重量轻、使用携带方便、测值迅速可靠、坚固耐用等特点,所以在煤矿广泛使用。

二、光干涉式甲烷测定器工作原理光干涉式甲烷测定器,是通过测量气体折射率的变化对气体成分进行定量分析的携带式仪器,测量范围主要有(0~10)%CH4和(0~100)%CH4两种。

(0~10)%CH4测定器用于测量煤矿井下空气中甲烷的体积分数低于10%CH4的场所。

(0~100)%CH4测定器用于测量煤矿井下空中甲烷的体积分数高于10%CH4的场所。

测定器主要由电路、光路、气路等系统组成。

测定器内部的光路系统如图1所示。

由光源发出的光,经聚光镜和狭缝到达平面镜,并经其反射与折射等形成两束平行光,分别通过空气室和甲烷室,再经折射棱镜折射后,两束光在O点及O点附近经平面镜折射与反射,一同进入反射棱镜,再反射入望远镜系统,在物镜的焦平面上产生干涉条纹。

测定器的检定采用压力法。

根据测定器的工作原理,被测环境中没有甲烷气体时,测定器的甲烷室与空气室均充入的是空气,折射率和光程相同,测定器中的干涉条纹不产生移动。

当被测环境有甲烷气体时,由于甲烷室的气体成分变化,折射率发生改变,甲烷室的光程也随之变化,干涉条纹便发生移动。

干涉条纹的移动量与甲烷体积分数成比例。

测量这个移动量,便可测量出空气中的甲烷体积分数。

当甲烷室与空气室同样充入的是空气,改变甲烷室的压力时,甲烷室的气体折射率和光程同样要发生变化,干涉条纹也要也要移动。

CJG10型光干涉式甲烷测定器

CJG10型光干涉式甲烷测定器

一、概述
4.工作条件 在含有爆炸性气体(甲烷)和煤尘混合 物的煤矿井下环境中。
一、概述
二、结构与工作原理 1.仪器的结构
一、概述
CJG10型光干涉式甲烷测定器
使用说明
一、概述
1.产品的用途、适用范围 CJG10型光干涉式甲烷测定器是通过测量气体 折射率的变化对气体成份进行定量分析的便携式, 用于煤矿或其他场所测定空气中的甲烷及二氧化 碳浓度的仪器。该仪器测量范围(0~10)%CH4, 适用于空气中甲烷积分数低于10% CH4的场所。 执行标准:Q/HZ006-2007 MT28-2005 防爆型式:矿用本质安全型,防爆标产品类型代号:测定器; J——第一特征代号:甲烷; G——第二特征代号:光干涉原理; 10——主参数:测量范围(1~10)%CH4。
一、概述
3.使用及试验环境条件 a).环境温度:(-10~40)℃; b).相对湿度:≤95%; c).大气压力(86~110)kPa; d).在含有爆炸性气体(甲烷)煤尘混 合物的煤矿井下环境中; e).仪器贮存环境温度:(-20~55) ℃;

光干涉甲烷测定器

光干涉甲烷测定器

G:光学原理; XX:最大测值范围
光干涉甲烷测定器技术参数
产品名称:光干涉式甲烷测定器 产品型号:CJG10/CJG100型光干涉式甲烷测定器 主要技术指标: 型号:GQJ-1B、CJG100 测量范围:(0~10)%、(0~100)% 基本误差:±0.3%、±3% 分化板分辨率:0.5%、5% 刻度盘量程:(0~1)%、(0~10)% 刻度盘分辨率:0.02%、0.2% 灯泡电压/电流:2.5V/0.3A 防爆型式:ExibⅠ 电池形式:2×R20锌锰电池 外形尺寸:225×135×70 mm
图片示例介绍光干涉甲烷测定器应用光干涉原理可迅速准确地测定存在易燃易爆可燃性气体混合物的环境空气中的甲烷二氧化碳等气体浓度测量准确视场清晰调校使用方便
光干涉甲烷测定器
山东中煤
Content
01 02 03
光干涉甲烷测定器产品介绍
光干涉甲烷测定器型号意义
光干涉甲烷测定器技术参数
光干涉甲烷测定器产品介绍
光干涉甲烷测定器应用光干涉原理,可迅速准确地测定存在易燃易爆可燃性 气体混合物的环境空气中的甲烷、二氧化碳等气体浓度,测量准确,视场清 晰,调校、使用方便。光干涉式甲烷测定器应用光干涉原理,测量空气中甲 烷浓度的仪器。又叫光瓦。Zmjt055
ห้องสมุดไป่ตู้
光干涉甲烷测定器型号意义
CJGXX C:测定器; J:甲烷;
重量:1.8 kg




光干涉式甲烷测定器使用说明书

光干涉式甲烷测定器使用说明书

光干涉式甲烷测定器使用说明书一 概述1、产品特点及用途光干涉式甲烷测定器(以下简称仪器)是一种应用光干涉原理,测量甲烷、二氧化碳等气体浓度的便携式仪器,仪器具有测量精度高、操作简单快捷、使用方便等特点。

主要用于存在易燃、易爆可燃性气体混合物的工作环境中测量甲烷浓度。

2、型号组成及其代表意义C J G XX最大测量范围光学原理甲烷测定器3、产品执行标准MT 28-2005《光干涉式甲烷测定器》二、结构特征与工作原理1、仪器的结构特征如图1所示:1)仪器构成仪器由装配在机壳内的光学系统和配置在机壳上的瓦斯抽出嘴12、瓦斯进入嘴11、测微手轮16、刻度盘窗口15、目镜13、目镜护罩14、调零手轮19、护盖18、照明开关组17、电池盖20等构成;吸收管组由装配好的长吸收管6、短吸收管9、带上下连接气嘴接头7和两端的带气嘴螺盖5和10构成;吸气球组由气球2、排气阀1、吸气阀3、连接胶管4构成。

2)功能和连接(1)瓦斯抽出嘴12同吸气球连接胶管4连接,起吸气泵的作用。

(2)瓦斯进入嘴11同吸收管组短吸收管端的气嘴10通过配套胶管连接,对吸入气体过滤湿气和吸收二氧化碳。

(3)目镜:观测干涉条纹整数移动量,调节目镜筒可调整视场焦距。

(4)测微手轮:微测干涉条纹小数移动量。

(5)刻度盘窗口:指示干涉条纹小数移动值。

(6)调零手轮:调整干涉条纹零位。

1、排气阀;2、气球;3、吸气阀;4、连接胶管;5、带气嘴螺盖;6、长吸收管;7、接头;8、上连接气嘴;9、短吸收管;10、带气嘴螺盖;11、瓦斯进入嘴;12、瓦斯抽出嘴;13、目镜;14、目镜护盖;15、刻度盘窗口;16、测微手轮;17、开关组;18、护盖;19、调零手轮;20、电池盖;21、电池座;图12、工作原理仪器的工作原理见光学系统图如图2所示。

由光源发出的散射光经聚光镜聚焦的光束到达平面镜,其中一部分光束通过平面镜反射,经气室的空气到达折光棱镜,折光棱镜将其折射回另一侧的空气室后回到平面镜并折射到后表面的反射膜上,通过反射膜反射到反射棱镜后经偏折进入望远镜系统。

CJG10B型光干测定器使用说明书

CJG10B型光干测定器使用说明书

CJG10B型光干测定器使用说明书湖南煤矿安全装备有限公司一概述A)本仪器应用光干涉原理,适用于煤矿井下环境中甲烷气体的测量,CJG10型和CJG10B 型两种仪器仅照明系统有所不同,仪器的操作使用方法均相同,其型号的组成及意义如下:C---测定器J---甲烷10---测量范围(0-10%CH4)B---设计序号B)使用环境条件环境温度:0—+400C相对温度:≦98%大气压力:97—116kpaC)仪器的防爆型式Exipl二仪器的工作原理与构造A)工作原理仪器的光学系统如图1所示:由光源1发出的光束经聚光镜2后到达平面镜3,经前后两表面反射,一部分光束穿过气室5的空气室,折光棱镜6将其折回穿过另一侧的空气室回到平面镜3,折射入平面镜后在其后面(镀反射镆)反射,于0点附近穿出平面镜向反射棱镜7前进,经偏折后进入望远镜系统。

另一部分光束折射入平面镜后,在其后表面反射,然后穿过气室的甲烷室经折光棱镜反射又回经甲烷室,传播到平面镜3于0点附近经平面镜的反射与上述部分光束一同进入望远镜系统。

由于光程差的结果,在物镜的焦平面上产生干涉条纹。

人眼通过目镜观察到产生的干涉条纹,当甲烷室与空气室都充满相同的气体,例如空气时,干条纹位置不移动,但当甲烷抽进甲烷室时干涉条纹相对原位置移动一距离。

测量这个位移量,便可知甲烷在空气中的含量。

本仪器是设计成专测甲烷的仪器,所以该仪器的读数,就是甲烷的浓度。

仪器设置有测微机构,以提高精度。

若测量CO2气体时,读数值应乘以换算系数0.95。

因仪器是专用测甲烷气体的,所以检测CO2时,检测结果仅供参考。

B)仪器的构造:1.照明装置组:是产生干涉条纹的光源部分.2.聚光镜组:将光源会聚以增强其发光强度.3.平面镜组和折光梭镜组:平面镜和折光棱镜在空间构成微小角度,从面产生一定宽度的干条纹,在仪器中,这个微小角度是由倾斜平面镜来完成的。

4.反射梭镜组:将光线偏转900,并且当转动调零手轮时,能移动干涉条纹,在携带者使用过程中,为了防止调零手轮的变位而引起条纹的位移,应将调零护盖盖上。

光干涉式甲烷测定器的使用与维修

光干涉式甲烷测定器的使用与维修

光干涉式甲烷测定器的使用与维修光干涉式甲烷测定器是一种用来测定空气中甲烷浓度的仪器,采用光干涉原理,具有高精度、快速测量、无需标定和维护简便等特点。

本文将介绍光干涉式甲烷测定器的使用方法和维修注意事项。

一、光干涉式甲烷测定器的使用方法1.准备工作在使用光干涉式甲烷测定器之前,首先要进行准备工作。

将测定器放置在水平台上,确保仪器水平稳定。

然后接通电源,等待仪器自检完成后进行操作。

2.操作步骤(1)开机:按下电源开关,等待数秒钟,待仪器自检完成后,显示屏上会显示出当前的甲烷浓度值。

(2)测量操作:将光干涉式甲烷测定器的光线探头对准待测气体,然后按下测量键,等待数秒后,显示屏上会显示出所测气体中的甲烷浓度值。

(3)关机:测量完成后,按下电源开关,关闭仪器电源。

3.注意事项(1)保持清洁:在使用过程中要注意保持仪器的清洁,避免灰尘和杂质影响测量准确性。

(2)避免阳光直射:仪器在测量过程中要避免阳光直射,以免影响测量结果。

(3)避免高温和潮湿环境:光干涉式甲烷测定器应该存放在干燥通风的环境中,避免高温和潮湿环境。

二、光干涉式甲烷测定器的维修和保养1.日常保养(1)定期清洁:定期清洁光干涉式甲烷测定器的光线探头和外壳,确保仪器的清洁。

(2)定期校准:根据使用情况,定期进行仪器的校准,以确保测量的准确性。

2.故障排除光干涉式甲烷测定器在使用过程中可能会出现一些故障,需要及时进行排除。

(1)无法开机:检查电源线是否连接正常,确认电源是否接通,如仍无法开机,可能是仪器内部故障,需要送修。

(2)显示异常:如显示屏出现异常信息或者显示不正常,需要重新开机,如仍不能解决,需要送修。

(3)测量不准确:如果仪器测量值不准确,可以先进行光线探头的清洁,如果仍然不准确,可能是仪器内部故障,需要送修。

3.注意事项(1)避免碰撞:在日常使用中要注意避免碰撞,避免造成机械损坏。

(2)避免湿润环境:光干涉式甲烷测定器是一种精密仪器,要避免在潮湿环境下使用,以免影响仪器的正常运行。

光干涉甲烷测定器使用方法课件

光干涉甲烷测定器使用方法课件

根据需要,通过调节旋钮或按键, 对测定器进行初步的参数设置。
在无甲烷气体的环境中,观察测 定器的读数是否为零,如有偏差,
需进行校准。
设备校准
使用标准甲烷气体对测定器进 行校准,确保测量准确度。
按照说明书要求,完成校准操 作,并记录校准数据。
在校准过程中,如发现测定器 有异常或误差较大,应及时进 行维修或更换。
仪器保养
定期清洁仪器表面,保持干燥,避免强烈震动或撞击。
常见问题及解决方案
问题1
问题2
问题3
问题4
04
维护与保养
日常维护
清洁仪器表面
使用柔软的湿布轻轻擦拭仪器表面, 保持清洁。
校准仪器
按照仪器说明书进行校准,确保测量 准确性。
检查气密性
定期检查仪器连接部位的气密性,确 保无泄漏。
定期保养
清洁光学元件
应急处理措施
如果发生火灾或爆炸等紧急情况,应立即停止使用测定器,并采取相应的应急措 施,如使用灭火器灭火、疏散人员等。
如果发生甲烷中毒等健康问题,应立即将中毒者移至通风良好的地方,并拨打急 救电话寻求医疗救助。
THANK YOU
光干涉甲定器使用方
• 设备简介 • 使用准备 • 使用方法 • 维护与保养 • 安全须知
01
设备简介
设备概述 01 02
设备特点
01
高精度
02 快速响应
03 稳定性好
设备应用范围
在环境监测、科研实验等领域也有广 泛应用,用于研究甲烷的排放和扩散 规律。
02
使用准备
设备安装
设备调试
打开电源开关,检查测定器是否 正常启动。
03
使用方法
操作步 骤

光干涉式甲烷测定器操作规程

光干涉式甲烷测定器操作规程

光干涉式甲烷测定器操作规程依据标准:JJG667-2006检定环境条件:1、环境温度:15—359,波动不大于±2£;2、环境相对湿度:V85% ;3、周围环境应无影响检定的干扰气体。

操作技术要求:一、外观及通电检查1、外观检查:仪器应有名称、型号、编号、制造日期、制造厂名、测量范围及表示单位和符号及煤安标志,各转动部件应能正常动作。

2、干涉条纹的检查:转动调零手轮应能找到干涉条纹,并明亮清晰,不得有影响读取示值的弯曲和倾斜。

在全程范围移动时,不得有急跳现象,并无色的变化。

3、主分度板的检查:调节目镜,应能见到全部分度刻线和数字。

4、测微分度盘检查:转动测微手轮,应能连续见到全部分度刻度和数字。

5、光学零件的检查:不应有显苦的影响测量的腐蚀、气泡、砂眼、麻点、擦痕、指印和灰尘等。

二、气密性检定对测定器甲烷室气路系统施加7kPa压力,保持lOmin,后5min的压力降不得超过10Pa o三、示值误差检定1、用清洁空气吹洗气路,时间不少于30s。

将测定器的手动吸气球及机外的过滤器取下,用堵头将测定器出气口堵上,连接气体加压器、标准压力计。

2、对测量范围为(0-10) %CH4的测定器检定1 %CH4> 3% CH4> 6%CH4> 9%CH44点,测量范围为(0-100) %CH4的测定器检定5%CH4、10%CH4^ 30%CH4、60%CH4、90%CH45 点。

3、输入检定点对应的压力,读取测定器示值,每点作三次,取其算术平均值为测定器示值。

测定器示值与标准值之差不应超过规定表1测量范围为体积分数(0-10)%CH4测定器的示值误差表2测量范围为体积分数(0-100) %CH4测定器的示值误差4、环境温度不是20°C,按压力公式换算P=1.7665 (273+t) x式中P—在环境温度t时,对应测定器甲烷体积分数x%CH4点的压力值,Pa t—环境温度,°C x—对应压力p的甲烷体积分数,%CH4体积分数(0-10) %CH4测定器15-35fl C压力与甲烷体积分数的对应关系表表4体积分数(0-100) %CH4测定器15-359压力与甲烷体积分数的对应关系表四、重复性检定检定点的选择:对测量范围为(0-10) %CH4的测定器取3% CH4为检定点, 对测量范围为(0-100) %CH4的测定器取30% CH4为检定点,重复6次。

CJG10光干涉式甲烷测定器

CJG10光干涉式甲烷测定器

CJG10光干涉式甲烷测定器介绍CJG10光干涉式甲烷测定器是一款基于干涉测量原理的仪器,主要用于甲烷浓度的测量。

它可以快速、精准地检测空气中甲烷的浓度,适用于煤矿、油田、化工厂等工业领域的安全检测、生产控制和环保监测。

原理CJG10光干涉式甲烷测定器通过光的干涉现象,确定反射镜B与放射镜A之间的距离变化,进而计算出样品中甲烷的浓度。

具体地,该仪器是由一对反射镜和两个单色光源组成的。

一个光源发出的光线被分成两束,一束通过反射镜B后到达放射镜A,另一束直接到达放射镜A,这两束光线再从放射镜A反射回反射镜B,最终在光学检测器上形成干涉图形。

当反射镜B与放射镜A之间的距离发生变化时,干涉图形就会发生移动。

这个移动量与甲烷浓度呈正比,通过比对标准曲线可以计算出样品的甲烷浓度。

特点CJG10光干涉式甲烷测定器具有以下特点:1.灵敏度高:可以检测到非常低浓度的甲烷,最低测量浓度可达PPB级;2.精度高:测量结果误差极小,可以满足工业领域高精度的甲烷浓度检测要求;3.快速响应:在极短的时间内就可以输出测量结果,可以满足应急情况下的实时监测需求;4.易于使用:仪器操作简单、便捷,可以实现快速、准确的甲烷浓度测量。

应用场景CJG10光干涉式甲烷测定器主要适用于以下场景:1.煤矿安全监测:煤矿中常常存在着甲烷爆炸的危险,使用该仪器可以对煤矿中的甲烷浓度进行实时监测,提高安全性能;2.油田控制:在油田生产中,甲烷的浓度是一个重要的监测指标,使用该仪器可以准确地掌握生产状态,确保生产安全;3.化工厂环保监测:在化工生产中,甲烷是一种对环境有害的气体,使用该仪器可以定期对厂区进行甲烷浓度监测,达到环保监管的要求。

结论CJG10光干涉式甲烷测定器是一款性能优良、应用广泛的甲烷浓度检测仪器。

它通过精准的干涉测量原理,可以快速、准确地检测出空气中的甲烷浓度,为工业领域的安全控制、生产监管和环保检测提供了高精度、高效率的技术支持。

光干涉式甲烷测定器操作规程

光干涉式甲烷测定器操作规程

光干涉式甲烷测定器操作规程一、仪器准备1.检查仪器是否完好,包括各部件的连接是否松动,显示屏是否正常等。

2.确保仪器已连接电源,电量充足。

3.准备标定气体,甲烷浓度应高于预期测量样本的最高浓度。

二、仪器校准1.打开仪器电源,等待其自检完成。

2.确保仪器处于标准工作状态,显示屏可读。

3.进入校准模式,在标定气体环境中按下校准按钮。

4.等待一段时间,直到仪器稳定下来并显示出校准值。

5.按照仪器使用手册的要求,进行零点校准和最大值校准。

三、测量操作1.将仪器移至待测样本的位置,并确保与周围环境隔离,减少干扰。

2.等待仪器自检完成,并显示出当前浓度记录在显示屏上。

3.检查仪器的工作条件是否符合要求,包括温度、湿度等。

4.等待一段时间,确保仪器稳定下来。

根据需要,可以等待5分钟到30分钟。

5.记录当前甲烷浓度,并根据需要进行重复测量,以增加测量的准确性。

6.若测量结果异常,应重新校准仪器后再次测量。

四、仪器维护1.每次使用结束后,关闭仪器电源。

2.清理仪器外表面,确保没有灰尘或杂质。

3.定期进行全面检查,确保仪器各部件的正常工作。

4.根据使用手册的要求,及时更换消耗品,如滤纸、灯泡等。

5.定期校准仪器,以保证测量的准确性。

以上是光干涉式甲烷测定器的操作规程。

正确的操作和维护可以确保仪器正常工作,并获得准确可靠的测量结果。

在操作过程中,应严格按照操作规程进行,确保仪器的安全和稳定性。

另外,及时的维护保养也十分重要,可以延长仪器的使用寿命。

CJG10(D)型和CJG100A型光干涉式甲烷测定器维修教程

CJG10(D)型和CJG100A型光干涉式甲烷测定器维修教程
气室组141000 气室组CJG100A.00.30
侧盖组 CJG10(D).00.50 电源护盖 CJG10(D).00-03 测微器组 162000 刻度盘组 CJG10(D).00.20 皮套 CJG10(D).00.160
辅助组件
目镜盖组 CJG10(D).00.60 调零护盖组 CJG10(D).00.100 开关组 CJG10(D).00.30
5、调视场:视场是指分划板上干涉条纹区域量,要求分划板通光区域有足够的干涉条纹, 便于观测,规定为左侧黑条纹前面要有两条以上清晰的彩色条纹,右侧黑条纹对0,分划板 上均是条纹,无黑影。如图如果前视场不足微微松开电路板,使用一字改锥将电路板向左移 动,同理向右移动,电路板移动过程中5点找光法1、2两个点对应变化,向左1、2点下移, 反之上移。
4、将测微器调到0位,分划板上的基准给条纹跳到1%,这时转动测微器手轮,使测微器从0 跳到1%,形影的原对1%的黑条纹,回到分划板0位,为小数准确。如果测微器从0调到1% 原对分划板1%的黑条纹移动到分划板左侧,仪器指示值比实际要大,通过松开固定测微镜 组螺钉向下移动测微镜组,同理在右侧向上移动。直到恰好回到0位。
2、如图2顺时针旋转手轮(3、4、5)亮块会向下移动,反之向上移动 3、找光过程中平面镜永远微量向后倾斜,不能向前倾斜,否则会造成测量使用中光谱反方
向移动,检验方法:顺时针轻微调节平面镜组后面的一字调节螺杆,条纹间距变宽,逆时针 间距变窄为平面镜向后倾斜。
仪器调标准
1、判断哪个镜子脏,哪一面脏,怎么擦拭。判断方法:把目镜组从仪器上取下,在通光条 件下,从仪器目镜组孔可以看到测微镜、物镜、反射棱镜的脏点,折光棱镜和平面镜从各自 的镜前可以看到脏点。擦拭方法:将棉花裹到沾有酒精的柳木棒上,一定要裹紧,棉花粘上 酒精后在医用纱布上吸干进行擦拭。

CJG10X型便携式智能光干涉甲烷测定器图

CJG10X型便携式智能光干涉甲烷测定器图

CJG10X型智能数显光干涉甲烷测定器
产品介绍:
CJG10X型便携式智能光干涉甲烷测定器(俗称“数字光瓦”)适用于矿山、化工、仓库等具有爆炸危险的气体环境中测量CH4浓度(同时还可间接测量出CO2的浓度)。

应用光干涉原理,采用光电传感器,将干涉条纹的变化量转换为电信号,用单片机技术对电信号进行处理,由数码管直接显示出来。

具有读数直观,测数准确可靠,完全避免人眼读数的视觉和操作误差,使用方便。

测定器还具有测试数据和工作人员状态存储功能,可通过计算机生成各种报表,测定器不单是一个检测仪器,还是一个管理仪器。

主要技术指标:
测量范围:0~10% CH4
测量误差:0~1%CH4 ±0.05%CH4
1~4%CH4 ±0.1%CH4
4~7%CH4 ±0.2%CH4
7~10%CH4 ±0.3%CH4
响应时间:≤8s
检测测试时间:≤20s
使用电源:1.5V普通5号干电池2节
外形尺寸:(170×85×55)mm
重量:0.8kg。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

CJG10光干涉式甲烷测定器使用说明书特别提示:在使用本产品前,请详细阅读本使用说明书版本:第二版日期:2009年5月执行标准:MT28—2005《光干涉式是甲烷测定器》京制00000136号01安全标志号:MFA070014防爆合格证号:10641640北京中煤安泰机电设备有限公司1概述1.1产品特点CJG10光干涉式甲烷测定器应用了光波的干涉原理,测定迅速、准确。

具有使用方便、维修简单、体积小、重量轻、经济、耐用等特点。

1.2主要用途及适用范围用于测定矿山、工厂等场所的甲烷的浓度。

1.3产品型号C J G10――测定范围(0~10)%CH4光干涉甲烷测定器1.4使用环境条件1.4.1温度:(-20~40)℃1.4.2湿度:<96%(25℃时)1.4.3工作压力:(80~110)kPa2总体结构及其工作原理2.1总体结构图1仪器的结构1照明装置组,2聚光镜组,3平面镜组,4折光棱镜组,5反射棱镜组,6物镜组,7测微组,8目镜组,9吸收管组10气室组,11按钮组2.2工作原理仪器内部的光学系统如图2所示。

图2光学系统图由光源1发出的光经过聚光镜2后到达平面镜3,并在0点分为两部分;一部分反射,一部分折射。

第1部分光束穿过气室5的测室,折光棱镜6将其折回穿过另测的小室后又回到平面镜3,折射入平面镜后在其后表面(镀反射膜)反射,于0点穿出平面镜向反射棱镜7前进,经偏折后进入望远镜8:第2部分光束折射入平面镜后在其后表面反射,然后穿过气室中央小室回到平面镜,于0`点反射后于第1部分光束会合,一同进入望远镜,两光束的物镜的焦平面上产生白光特有的干涉现象;干涉花样中央为白纹,两旁为彩纹,眼睛通过目镜进行观测。

2.3仪器构造仪器构造如图1所示,现将其主要部分分述如下;2.3.1电源,照明装置组;是仪器产生干涉条纹的光,电源部分。

电源采用1号电池一节,额定电压1.5伏。

光源灯泡为特殊制作,其额定电压为1.35伏,电流为0.3安培,发光亮度为1.8Lm。

2.3.2聚光镜组;聚光镜和镜座用虫胶胶牢,该镜用以会集由光源发出的光,以增强其亮度。

2.3.3平面镜组;是产生光的干涉的重要部件。

光线经过此板后分裂为二。

由于镜座的作用,该镜向后倾斜约55",以得到所需的干涉条纹宽度(一条条纹到另一条条纹间的距离)。

通过聚光镜的光线以45°交角射向平面镜。

2.3.4折光棱镜组;也是产生光的干涉的重要条件,将光线经两次90°反射后折回到平面镜。

固定方法与平面镜相同,改变后要导致干涉条纹的倾斜或宽度改变。

2.3.5反射棱镜组;将光线作90°转向,并且当转动粗动螺杆作上下调节时能移动干涉条纹。

棱镜用压板紧固在底座下。

底座通过弹簧片与仪器本体连接。

当棱镜变位时,会使干涉条纹不明或消失。

在携带或使用过程中为了防止粗动螺杆的变位而引起条纹的移动,应用护盖盖上。

2.3.6物镜组;将物镜镜片分清凹凸面后和镜座用虫胶胶牢。

其上的光屏用以改善干涉条纹的清晰度。

调节物镜座前后距离可使干涉条纹在分划板上成象清晰2.3.7测微组;当转动测微手轮时,因齿轮带动了该度盘和测微螺杆转动,螺杆推动测微玻璃座,座上有测微玻璃用虫胶胶牢,它的偏转产生光线的偏折,使干涉条纹移动。

刻度盘一格相当于0.02%CH4,估计可达0.01%CH4。

当刻度盘转动50格(全部刻度)时,干涉条纹在分划板上的移动量应为1%CH4,否则应移动连接座进行调整。

2.3.8目镜组;起放大作用,便于观察。

可旋转保护玻璃框来调节视度,使看到的条纹及刻度线清晰明显。

为了保护目镜,其上带有目镜罩。

2.3.9吸收管组;在它里面所装的药品因各矿井的情况不同而可以不同。

为作二氧化碳和甲烷(也称“瓦斯”)两种气体的测量,且要求变换速度方便,则最好在附加吸收管(长的)内装石灰(苏达石灰)用来吸收二氧化碳,在短的吸收管内装氯化钙用来吸收水蒸气。

这种装法的缺点是当有较多的水蒸气时,会引起钠石灰的潮解而降低能效。

因此应经常注意更换药品。

如果主要作甲烷测量,且水蒸气大,则最好在长管内装氯化钙,在短管内装钠石灰。

如果水蒸气不大,甚至可以不用长管,而在短管的上半部装氯化钙,下半部装钠石灰等等。

2.3.10气室组;是测定气体的主要部分,共分三格(图3)。

两侧的小格称为空气室,中间的大格称为气样室。

各室的两端上侧有弯曲的紫铜管用以连接橡皮管。

对气室的基本要求是;空气室和气样室各不漏气及相互间不串气。

由于构造的不同,有的气室两个空气室是不沟通的,有的是沟通的。

但这对性能没有影响,都可使用。

图3气室管1接橡皮堵头,3和4用橡皮管相连,管6接盘形管。

盘形管的作用是自动平衡气压变化(使空气室和大气沟通,和气样室具有相同的气压)和减少气体的扩散作用的影响。

因仪器在矿井下使用时,污浊空气可能逐渐渗入空气室,影响测定结果(使测定结果偏低)。

因此必须定期拆出橡皮堵头和盘形管,用新鲜空气清洗盘形管和空气室。

管2和5各为气样的进口与出口。

在气室的两端粘合剂把平行玻璃板与气室框粘合,以防止外面气体侵入或气样室与空气室相互串气而影响测量的准确性。

由于通过气室的气体不清洁,水蒸气、灰尘和药品的小颗粒等侵入气室,容易附着与平行玻璃板上,影响干涉条纹的清晰,因此在平行玻璃板不洁或气室漏气时应拆卸检修。

2.3.11按钮组;本仪器共有两个按钮,上面一个用来控制测微读数部分的照明电路,下面一个用来控制干涉系统的照明电路。

3技术特性测量范围:(0~10)%CH4准确度:最大允许误差:±0.30%CH4电池型号:一号碱性电池数量:一节仪器工作电压:Ui1.5V仪器工作电流:Ii730mA最高开路电压:Uo1.6V最大短路电流:Io 4.0A仪器防爆型式:矿用本安型防爆标志:ExibI4尺寸、重量外形尺寸:215mm×120mm×60mm重量: 1.8kg5使用方法仪器的准确程度,除由于仪器本身的精度决定以外,能否正确使用仪器也是主要条件之一,现将使用中的几个主要方面介绍如下:5.1使用前的准备工作5.1.1对药品效能进行检查。

如果吸收管内装的氯化钙、钠石灰等药品吸收能力降低或失效,将影响测定的准确性。

可根据药品的使用时间和变化程度确定是否能继续使用。

药品颗粒大小以3~5mm为合适。

太小则粉末太多,容易进入气室:太大则药品不能充分发挥吸收力。

短的吸收管内的三块隔片就是为了使气体和药品表面充分接触而设置的。

5.1.2对各部分进行气密检查。

先检查吸气球是否漏气。

检查方法;用一支手捏扁吸气球,压出球内的气体,另一支手压住球上的橡皮管,如球不膨胀还原,就证明不漏气。

漏气的气球可以从气球是否破损、活塞芯子是否清洁等方面来找原因。

其次检查仪器各部分是否漏气。

首先对整个气样通道进行检查;在气样入口与气样出口处加上6.86kPa(700mmH2O)的差压,在l min内若水柱不下降,说明不漏气:否则应对各连接部分分别检查,找出原因进行检修。

此外还应检查气室是否串气,因为它们都会影响测量的准确性。

5.1.3检查干涉条纹是否清晰。

把电池装入仪器,按下按钮由目镜观察,旋转保护玻璃座,调整视度达到观察数字最清晰,再看干涉条纹是否清晰。

如不清晰可初步由调整灯泡的位置来改善。

5.1.4用新鲜空气清洗气室。

使用以前都必须在和使用地区温度相接近(相差最好不超过10℃)的新鲜空气中清洗气样室。

要求温度相接近的理由是;第一,不用温度的气体的折射率是不同的,因此当对零和测量地点的温度差别太大时会引起测量误差:第二。

这种仪器对于温度的变化是比较敏感的,温度的变化会引起对好零的条纹移动(“跑正”或“跑负”)。

为了减少这种误差,仪器对零和使用前的安放地点与使用地区温度相近是有实际意义的。

5.1.5干涉条件的零位调整(图4)。

第一步,按下按钮5,转动测微手轮1,使刻度盘的零位与指标线重合。

第二步,按下按钮4,转动粗动手轮2,从目镜3观察,把干涉条纹的两条黑条纹中任意一条对准分划板上的零中线,然后旋上护盖不宜再旋动,以免零位变动。

5.2进行测定5.2.1甲烷浓度的测定。

测定时把连接气样入口的橡皮管伸到测定地点,然后慢慢握压吸气球五、六次,使待测气体进入气样室。

由目镜中观察干涉条纹,先读出干涉条纹在分划板上移动的读数,例如条纹移动到3~4%之间则读取3%。

然后转动测微手轮,把对零位时所选用的那根条纹退到3%的刻线上,接着按下测微照明电路的按钮,读出刻度盘上的读数。

如果在0.24%~0.26%之间,可读为0.25%。

这时所测定的结果是;3%+0.25%=3.25%。

测定后应把刻度盘退转到零位。

图4仪器的使用5.2.2二氧化碳浓度的测定。

在没有甲烷而二氧化碳很严重的矿井里,可用此仪器测定二氧化碳浓度。

此时的吸收剂不用钠石灰,为了吸收水蒸气可用氯化钙。

实际浓度应为所读得的读数乘以0.95。

在有甲烷的地方测定二氧化碳,或是在测定甲烷的同时又测定二氧化碳,就必须先测定甲烷和二氧化碳的混合浓度(不用钠石灰吸收二氧化碳,只用氯化钙吸收水蒸气),然后在用钠石灰吸收二氧化碳而测定甲烷浓度;把两次测得的结果相减所得的差数再乘以0.95,既得二氧化碳的实际浓度。

例如;测得混合浓度为4%,甲烷浓度为3%,则二氧化碳浓度=(4%-3%)×0.95。

6注意事项应将本产品外壳装入用动物(牛、羊、猪)皮制作的皮套内,才允许本产品在煤矿井下使用,否则禁止在井下使用。

(严禁将本产品外壳装入塑料、人造革之类的外套之中在井下使用)。

在使用过程中不得随意更换任何形式的可充电电池代替干电池。

6.1测定时空气中湿度过大,会使气室玻璃上有雾产生,灰尘容易附在上面,而使干涉条纹不清晰。

因此必须用氯化钙来吸收水蒸气,必要时可在仪器外在添装一支氯化钙吸收管。

此外光源各部分接触不良,灯泡走动都会影响干涉条纹的清晰。

6.2所测甲烷读数比实际含量偏高,其原因可能是;钠石灰失效或吸收能力降低,把甲烷和二氧化碳的混合浓度误认为甲烷浓度(虽药品吸收能力很好,但由于颗粒过大也会引起二氧化碳的不完全吸收),或是由于盘形管已经堵塞。

如从含量高转到低的地点测定而读数偏高,其原因可能是吸气球或吸气球到气室之间漏气,进气管路堵塞或被压。

也就是前一地区进入仪器中的气体不能被第二地区气体完全置换。

所以每班应检查仪器的进出系统。

6.3所测甲度数比实际偏低,原因可能有以下几个;第一,气室上所装盘形管和橡皮堵头以及与空气室连接的各个接头有漏气破裂情况,使空气室中的空气不新鲜,折射率增大,而使气样室和空气室中气体折射的差降低,故读数也随着降低。

第二,气样入空,气样出口和吸气球漏气,接头不紧,使吸气能力降低,并在吸气时附近的气体渗入气样室,冲淡了要测定的气体,结果读数偏低。

第三,在准备工作地点校正零位时空气不新鲜,或空气室与气样室之间相互串气。

相关文档
最新文档
