消防水泵接合器及室外消火栓安装工程
室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
GB50300-2013第05060201室外消火栓和水泵接合器安装检验批质量验收记录

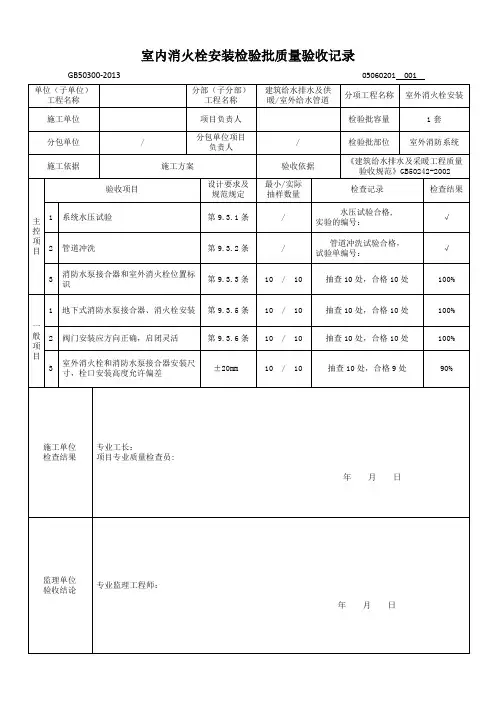

控
项
目
验收项目
设计要求及
规范规定
最小/实际抽样数量
检查记录
检查结果
1
系统水压试验
第9.3.1条
/
水压试验合格,
实验的编号：
√
2
管道冲洗
第9.3.2条
/
管道冲洗试验合格，
试验单编号：
√
3
消防水泵接合器和室外消火栓位置标识
第9.3.3条
10/10
抽查10处，合格10处
100%
一般项目
1
地下式消防水泵接合器、消火栓安装
第9.3.5条
10/10
抽查10处，合格10处
100%
2
阀门安装应方向正确，启闭灵活
第9.3.6条
10/10
抽查10处，装尺寸，栓口安装高度允许偏差
±20mm
10/10
抽查10处，合格9处
90%
施工单位 检查结果
专业工长：
项目专业质量检查员:
年 月 日
室内消火栓安装检验批质量验收记录
GB50300-201305060201001
单位（子单位）
工程名称
分部（子分部）
工程名称
建筑给水排水及供暖/室外给水管道
分项工程名称
室外消火栓安装
施工单位
项目负责人
检验批容量
1套
分包单位
/
分包单位项目
负责人
/
检验批部位
室外消防系统
施工依据
施工方案
验收依据
《建筑给水排水及采暖工程质量验收规范》GB50242-2002
监理单位 验收结论
专业监理工程师：
年 月 日
室外消火栓施工方案

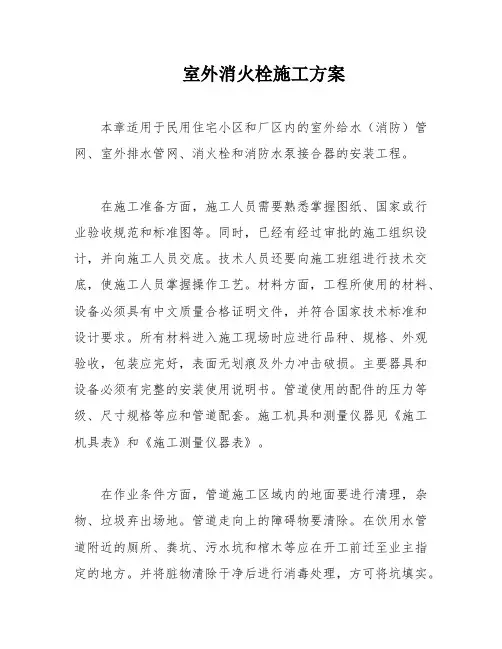

室外消火栓施工方案本章适用于民用住宅小区和厂区内的室外给水（消防）管网、室外排水管网、消火栓和消防水泵接合器的安装工程。
在施工准备方面，施工人员需要熟悉掌握图纸、国家或行业验收规范和标准图等。
同时，已经有经过审批的施工组织设计，并向施工人员交底。
技术人员还要向施工班组进行技术交底，使施工人员掌握操作工艺。
材料方面，工程所使用的材料、设备必须具有中文质量合格证明文件，并符合国家技术标准和设计要求。
所有材料进入施工现场时应进行品种、规格、外观验收，包装应完好，表面无划痕及外力冲击破损。
主要器具和设备必须有完整的安装使用说明书。
管道使用的配件的压力等级、尺寸规格等应和管道配套。
施工机具和测量仪器见《施工机具表》和《施工测量仪器表》。
在作业条件方面，管道施工区域内的地面要进行清理，杂物、垃圾弃出场地。
管道走向上的障碍物要清除。
在饮用水管道附近的厕所、粪坑、污水坑和棺木等应在开工前迁至业主指定的地方。
并将脏物清除干净后进行消毒处理，方可将坑填实。
在施工前应摸清地下高、低压电缆、电线、煤气、热力等管道的分布情况，并作出标记。
施工组织及人员准备方面，施工前应建立健全的质量管理体系和工程质量检测制度。
施工组织应设立技术组、质安组、管道班、电气焊班、开挖班、砌筑班、抹灰班、测量班等。
施工人员数量根据工程规模和工程量的大小确定，一般应配备的人员有：给排水专业技术人员，测量工、管道工、电焊工、气焊工、起重工、油漆工、泥瓦工、普工。
在给水管道安装方面，主材的技术标准和材料的验收都需要符合设计要求。
给水铸铁管及管件的规格品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。
承插口的内外径及管件应造型规矩，尺寸合格，并有出厂合格证。
阀门、法兰及其它设备应具有质量合格证，且无裂纹、开关灵活严密、铸造规矩，手轮良好。
电焊条、型钢、园钢、螺栓、螺母等应具有质量合格证。
管卡、油、麻、垫、生胶带等应仔细验收合格。
室外消火栓、室内消火栓、水泵接合器定义、设置范围和设置要求
室外消火栓、室内消火栓、水泵接合器定义、设置范围和设置要求一、室外消火栓、室内消火栓、水泵接合器的定义1、室外消火栓定义室外消火栓是设置在建筑物外消防给水官网上的供水设施，也是消防队到场后需要使用的基本消防设施之一，主要供消防车从市政给水官网或室外消防给水官网取水向建筑室内消防给水系统供水，也可以经加压后直接连接水带、水枪出水灭火的消防设施。
2、水泵接合器定义水泵接合器是建筑室外消防给水系统的组成部分，主要用于连接消防车，向室内消火栓给水系统、自动喷水或水喷雾等水灭火系统或设施供水的消防设施。
3、室内消火栓定义室内消火栓是安装在建筑的室内，是控制建筑内初期火灾的主要灭火、控火设备，一般需要专业人员或受过训练的人员才能较好地使用和发挥作用的消防设施。
二、室外消火栓设置范围1、城镇（包括居住区、商业区、开发区、工业区等）应沿可通行消防车的街道设置市政消火栓系统。
2、民用建筑、厂房、仓库、储罐（区）和堆场周围应设置室外消火栓系统。
3、用于消防救援和消防车停靠的屋面上，应设置室外消火栓系统。
4、耐火等级不低于二级且建筑体积不大于3000m3的戊类厂房，居住区人数不超过500人且建筑层数不超过两层的居住区，可不设置室外消火栓系统。
三、水泵接合器设置范围自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统和固定消防炮灭火系统等系统以及下列建筑的室内消火栓给水系统应设置消防水泵接合器：1、超过5层的公共建筑；2、超过4层的厂房或仓库；3、其他高层建筑；4、超过2层或建筑面积大于10000m2的地下建筑(地下室)。
四、室内消火栓设置范围下列建筑或场所应设置室内消火栓系统：1、建筑占地面积大于300m2的厂房和仓库；2、高层公共建筑和建筑高度大于21m的住宅建筑；3、建筑高度不大于27m的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。
4、体积大于5000m3的车站、码头、机场的候车（船、机）建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑；5、特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑；6、建筑高度大于15m或体积大于10000m3的办公建筑、教学建筑和其他单、多层民用建筑。
室外消防水泵接合器及室外消火栓安装工艺标准

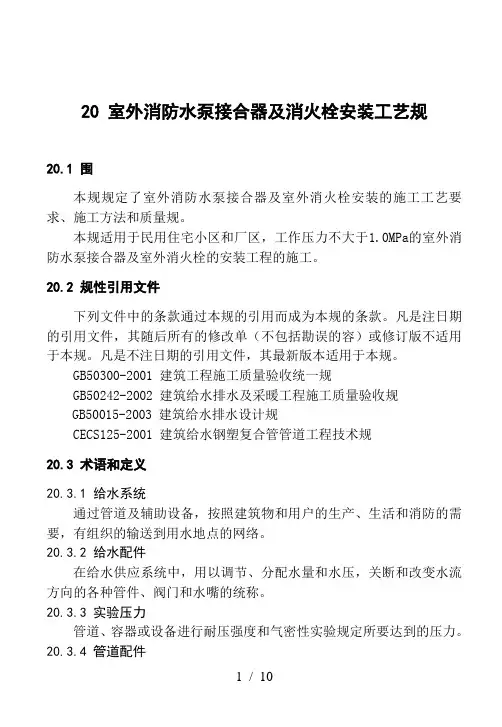

20 室外消防水泵接合器及消火栓安装工艺规20.1 围本规规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规。
本规适用于民用住宅小区和厂区，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规性引用文件下列文件中的条款通过本规的引用而成为本规的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版不适用于本规。
凡是不注日期的引用文件，其最新版本适用于本规。
GB50300-2001 建筑工程施工质量验收统一规GB50242-2002 建筑给水排水及采暖工程施工质量验收规GB50015-2003 建筑给水排水设计规CECS125-2001 建筑给水钢塑复合管管道工程技术规20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规、验收规和规图等。
消防水泵接合器及室外消火栓安装检验批质量验收记录

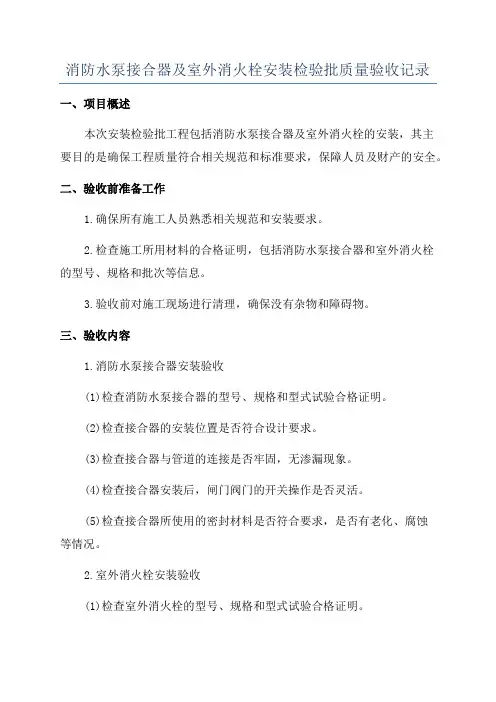

消防水泵接合器及室外消火栓安装检验批质量验收记录一、项目概述本次安装检验批工程包括消防水泵接合器及室外消火栓的安装，其主要目的是确保工程质量符合相关规范和标准要求，保障人员及财产的安全。
二、验收前准备工作1.确保所有施工人员熟悉相关规范和安装要求。
2.检查施工所用材料的合格证明，包括消防水泵接合器和室外消火栓的型号、规格和批次等信息。
3.验收前对施工现场进行清理，确保没有杂物和障碍物。
三、验收内容1.消防水泵接合器安装验收(1)检查消防水泵接合器的型号、规格和型式试验合格证明。
(2)检查接合器的安装位置是否符合设计要求。
(3)检查接合器与管道的连接是否牢固，无渗漏现象。
(4)检查接合器安装后，闸门阀门的开关操作是否灵活。
(5)检查接合器所使用的密封材料是否符合要求，是否有老化、腐蚀等情况。
2.室外消火栓安装验收(1)检查室外消火栓的型号、规格和型式试验合格证明。
(2)检查消火栓的安装位置是否符合设计要求。
(3)检查消火栓与管道的连接是否牢固，无渗漏现象。
(4)检查消火栓安装后，消火栓把手、闸门阀门等部件的开关操作是否灵活。
(5)检查消火栓的喷头和排水管道是否畅通，无阻塞情况。
四、验收结果及处理方法1.若消防水泵接合器和室外消火栓的安装验收符合相关规范和标准要求，则可通过验收，并要求施工方进行维护保养并交付使用。
2.若消防水泵接合器和室外消火栓的安装验收存在不符合相关规范和标准要求的情况，需施工方整改，并重新进行安装检验批质量验收。
3.如有涉及安全隐患的问题，应立即停工，并通知相关监管部门进行处理。
五、验收记录验收记录应详细记录以下内容：1.安装验收的日期、地点和时间。
2.施工方提供的相关材料证明文件。
3.消防水泵接合器和室外消火栓的型号、规格和型式试验合格证明。
4.验收过程中发现的问题及整改情况。
5.验收人员的签名及相关监管部门的意见。
六、总结及建议本次消防水泵接合器及室外消火栓的安装检验批质量验收工作顺利进行，并最终符合了相关规范和标准要求。
室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300—2001 建筑工程施工质量验收统一规范GB50242—2002 建筑给水排水及采暖工程施工质量验收规范GB50015—2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3。
1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要,有组织的输送到用水地点的网络。
20。
3.2 给水配件在给水供应系统中，用以调节、分配水量和水压,关断和改变水流方向的各种管件、阀门和水嘴的统称.20。
3。
3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力.20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3。
5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20。
3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍,辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3。
7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20。
4 施工准备20.4。
1 技术准备20。
4。
1。
1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4。
1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准.20.4.1。
3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20、1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法与质量规范。
本规范适用于民用住宅小区与厂区内,工作压力不大于1、0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20、2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡就是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版不适用于本规范。
凡就是不注日期的引用文件,其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20、3 术语与定义20.3.1 给水系统通过管道及辅助设备,按照建筑物与用户的生产、生活与消防的需要,有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中,用以调节、分配水量与水压,关断与改变水流方向的各种管件、阀门与水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度与气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子,钢塑复合管含衬塑钢管与涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽,通过专用卡箍,辅以橡胶密封圈,扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20、4 施工准备20.4.1 技术准备20.4.1、1 施工图应经设计单位、建设单位、监理单位与施工单位会审,并经设计单位进行设计交底;图纸会审应形成会审纪要,设计变更应经过设计单位同意。
20.4.1、2 编制《施工方案》,并报上级主管部门与监理单位审核批准。
20.4.1、3 熟悉施工图,熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范与规范图等。
水泵接合器及室外消火栓安装工艺要点
消防水泵接合器及室外消火栓安装1 适用范围本章适用于工作压力不大于1.0Mpa的室外给水管网系统中的消防水泵接合及消火栓安装工程的质量检验与验收。
2 编制依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）3 施工准备3.1材料准备3.1.1严格检查消火栓、接合器等处开关是否灵活、严密、吻合，消防水泵接合器上所用的止回阀、安全阀、控制阀均应具有出厂合格证。
3.1.2消防接合器、室外消火栓、阀门等产品型号的选用应满足设计要求。
3.1.3所有管材和管件均应有出厂合格证。
3.2机具准备机械：套丝机、试压泵、砂轮机、磨光机、电焊机、虎钳、钩槽机等。
工具：钢锯弓、活动扳手、管钳等。
（2）安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。
（3）消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为1.6MPa的采用法兰连接，压力为1.0MPa的采用承插连接。
（4）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消水栓冻裂。
（5）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。
（6）地上式消火栓的放水嘴以下土层，应铺设一层卵石渗水层。
（7）埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆两道，并用沥青麻布或0.2mm厚底塑料薄膜包严。
4.2.2消防水泵接合器安装。
（1）消防水泵接合器的安装，应与地面垂直，无明显倾斜。
（2）地上式接合器的接口中心高度距地700mm、墙壁式水泵接合器的接口中心高度距地1100mm。
（3）地下式水泵接合器的接口顶部距井盖底面250～400mm。
（4）水泵接合器本体与带座弯管之间，应连接一根长度合适的双法兰短管，该短管用钢管制作，内壁应涂防锈漆，外壁应泖沥青防腐。
（5）水泵接合器的带座进水侧，安装控制阀、止回阀、安全阀等组合件，如采用三合一水泵接合器，不需要安装组合件。
4.3水压试验和清洗消火栓和水泵接合器的水压试验和冲洗参照管网水压试验和冲洗。
消防水泵接合器及室外消火栓安装施工工艺标准
2003-12-01发布 2004-01-01实施目录前言1 适用范围2 规范性引用文件3 施工准备4 施工工艺5 质量标准6 成品保护7 职业安全健康和环境措施8. 质量记录前言建立消防水泵接合器及室外消防栓施工工艺标准既是建筑施工质量验收新版规范的要求,也是规范企业自身的施工行为,是公司健全管理体系,提升企业管理水平的需要,本标准对消防水泵接合器及室外消防栓的施工工艺要求进行了规定。
消防水泵接合器及室外消火栓安装施工工艺标准1 适用范围本工艺标准适用于火力发电厂厂区室外给水管网安装工程的施工。
2 规范性引用文件《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002《给排水标准图集》99S203 、99S201《施工工艺标准编写导则》Q/AEPC-T GC22-20033 施工准备3.1 技术准备施工前平面布置图、系统图、安装图等施工图及有关技术文件应齐全。
3.2 材料准备系统组件、管件及其它设备及材料应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证。
3.3 作业条件3.3.1 施工现场及中使用的水、电、气应满足施工要求，并能保证连续施工。
3.3.2 系统组件、管件及其它设备、材料应能保证正常施工。
4 施工工艺4.1 消防水泵接合器的组装应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。
止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。
4.2 消防水泵接合器的安装应符合以下要求：4.2.1 应安装在便于消防车接近的人行道或非机动车行驶地段；4.2.2 地下消防水泵接合器应采用有“消防水泵接合器”标志的铸铁井盖，并在附近设置指示其位置的固定标志。
4.2.3 地上消防水泵接合器应设置与消火栓区别的固定标志。
4.2.4 墙壁消防水泵接合器的安装应符合设计要求，4.2.5 设计无要求时，其安装高度宜为1.1m，4.2.6 与墙面上的门、窗、孔、洞的净距离不应小2m，且不应安装在玻璃幕墙下方。
消防水泵接合器及室外消火栓安装工程检验批质量验收记录
消防水泵接合器及室外消火栓安装工程检验批质量验收记录项目概述：本次项目旨在对消防水泵接合器及室外消火栓安装工程进行检验，确保其质量符合国家标准要求，提高消防设施的可靠性和安全性。
检验时间：2024年7月1日检验人员：1.项目质量检验组组长：XXX2.项目质量检验员：XXX一、检验内容：1.检验消防水泵接合器的安装位置、紧固件等是否符合设计要求。
2.检验室外消火栓的设置、标志标识等是否符合相关标准。
3.检验消防水泵接合器和室外消火栓的使用和操作情况。
二、检验结果：经过对消防水泵接合器及室外消火栓的检验，结果如下：1.检验消防水泵接合器的安装位置、紧固件等符合设计要求，未发现任何安全隐患，合格。
2.检验室外消火栓的设置、标志标识等符合相关标准，符合设计要求，合格。
3.检验消防水泵接合器和室外消火栓的使用和操作情况正常，合格。
三、存在问题及整改措施：1.一些消防水泵接合器的紧固件安装不牢固，存在一定的安全隐患。
整改措施：对紧固件进行重新检查和加固，确保其安装牢固可靠。
2.存在部分室外消火栓的标志标识模糊不清，不便于识别。
整改措施：重新绘制标志标识，确保其清晰可见。
四、质量验收结论：经过本次质量检验，消防水泵接合器及室外消火栓安装工程符合相关标准和要求，质量达到验收标准。
五、检验人员签名：项目质量检验组组长：XXX项目质量检验员：XXX六、备注：1.检验过程中未发现其他质量问题。
2.本次检验记录仅对特定时间段内的工程进行检验，不得代表项目的全部质量状况。
3.如有其他问题需要整改和验收，将另行安排。
技术交底-室外阀门井、消火栓和水泵接合器安装
2.2.1 基础部分垫层已施工完毕。
2.2.2 管线已经确定，给水管已经下管，阀门（水表）连接好，经复核，办理预检手续。
2.2.3 常温天气在砌筑前一天将砖浇水湿润，冬期施工应清除表面冰霜。
2.2.4 砂浆配合比经试验室确定，准备好砂浆试模。
3 阀门井（水表井）操作工艺
3.1 工艺流程：
2.1.3 检查井包塑铁爬梯。
2.1.4 阀门井（水表井）盖板井座：道路上的井采用重型铸铁井盖及井座，绿化带内的井采用轻型铸铁井盖及井座
2.1.5 水：用自来水或不含有害物质的洁净水。
2.1.6 其它材料：拉结钢筋、预埋件等，提前做好防腐处理。
2.1.7 主要机具：备有砂浆灌、手推车、胶皮管、铁桶、水管、托线板、线坠、水平尺、小白线、砖夹子、大铲、瓦刀、刨锛等。
5.3 消火栓设有自动泄水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消火栓冻裂。
5.4 消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底座。
5.5 泄水口位于井室之外时，应在泄水口处做卵石渗水层，卵石粒径为20-30mm,铺设半径不小于500mm，铺设深度自泄水口以上200mm至槽底。铺设卵石时应注意保护泄水装置。
2 阀门井（水表井）施工准备
2.1 材料及主要机具：
2.1.1 砖砌体：采用M10水泥砂浆砌，MU15标准混凝土实心砖。砖砌体使用控制等级为B级。实心砖：品种、规格、强度等级必须符合设计要求，规格应一致。有出厂证明、试验报告单。
2.1.2 抹面：根据图集05S502要求，井内壁采用砖砌原浆勾缝。砖砌井壁外表面均不抹面，如需抹面采用采用1:2水泥砂浆内掺水泥重量的5%的防水剂抹面，厚20mm,抹至阀门井（水表井）顶部。水泥要有出厂证明、复试报告。
SG-A026消防水泵接合器及室外消火栓安装工程检验批质量验收记录
工程名称
翰林巷子
分项工程名称
消防系统
验收部位
施工单位
项目负责人
专业工长
施工班组长
施 工 执 行 标 准 及 编 号
自动喷水灭火系统施工及验收规范GB50261-96 2001版
质 量 验 收 规 范 的 规 定
施 工 单 位 检 查 评 定 记 录
≦400mm
400
400
400
400
共实测8点，其中合格8点、不合格0点，合格点率100%
施工单位检查
评定结果
主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格
专业质量检查员：项目专业质量（技术）负责人：年 月 日
监理(建设)单位
验收结论
监理工程师（建设单位项目技术负责人）：年 月 日
四川省建设厅制
9.3.3条
安装位置正确，标准明确
一
般
项
目
消防水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活
经过检验安装位置正确阀门启闭灵活
1.室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求，栓口安装高度的允许偏差如右示
±20mm
15
15
15
18
2.地下式消防水泵接合器顶部进水口或地下式消火栓的顶部出水口与消防井盖底面的距离如右示
监理（建设）单位验收记录
主控项目
1.系统必须进行水压试验，且应符合规范的 规定
9.3.1条
经压力试验，10min内压力下降0.02mpa然后降至工作压力进行观察，压力保持不变2.消防管道竣工前，必须对来自道进行冲洗9.3.2条
用水压对管道进行冲洗直至管道内无渣
室外消防水泵接合器及室外消火栓安装作业指导书
室外消防水泵接合器及室外消火栓安装作业指导书一、前言本文档是针对室外消防水泵接合器及室外消火栓的安装作业的指导书。
本指导书旨在协助读者正确使用安装工具和材料，正确操作安装流程，确保安装的顺利和安全。
二、工具及材料工具•扳手•锤子•手电钻•绞盘材料•接合器•消火栓•管道•打捆带•螺丝钉•手套•安全帽三、安装流程3.1 室外消防水泵接合器安装3.1.1 准备工作•确认安装位置，确保并满足工业和民用建筑消防规范的相关要求；•将接合器和管道放置在安装位置，检查是否完整。
3.1.2 安装1.使用安全帽和手套，使用扳手固定接合器于管道上；2.使用螺丝钉将接合器固定于地面或墙面上；3.用打捆带将管道进行捆扎固定。
3.2 室外消火栓安装3.2.1 准备工作•确认安装位置，确保并满足工业和民用建筑消防规范的相关要求；•将消火栓放置在安装位置，检查是否完整。
3.2.2 安装1.使用扳手拧掉消火栓上螺帽，将消火栓安放在预先选择且经过审批的固定位置上；2.固定消火栓，可以选择将消火栓使用螺栓或焊接牢固固定；3.上面配有防盗卡口，必须将防盗卡口固定，以防止被盗。
3.3 安全措施1.工作人员必须佩戴安全帽和手套，注意个人安全；2.安装前检查是否有易燃易爆物质周边，防火等级是否符合要求。
四、总结本指导书介绍了室外消防水泵接合器及室外消火栓的安装流程以及必要的安全措施。
在使用本指导书前，读者必须了解本指导书所涉及的相关法律法规和标准，并按照指导书的要求进行实践。
五、参考文献1.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防水泵接合器及室外消火栓安装工程
主控项目
9.3.1系统必须进行水压试验，试验压力为工作压力的
1.5倍，但不得小于0.6ＭＰa.
检验方法：试验压力下，10min内压力降不大于
0.05ＭＰa，然后降至工作压力进行检查，压力保
持不变，不渗不漏。
9.3.2消防管道在竣工前，必须对管道进行冲洗。
检验方法：观察冲洗出水的浊度。
9.3.3消防水泵接合器和消火栓的位置标志应明显，栓
口的位置应方便操作。
消防水泵接合器和室外消
火栓当采用墙壁式时，如设计未要求，进、出水
栓口的中心安装高度距地面应为1.10m，其上方应
设有防坠落物打击的措施。
检验方法：观察和尺量检查。
一般项目
9.3.4室外消火栓和消防水泵接合器的各项安装尺寸应
符合设计要求，栓口安装高度允许偏差为+20mm.
检验方法：尺量检查。
9.3.5地下室消防水泵接合器顶部进水口或地下室消火
栓的顶部出水口与消防井盖底面的距离不得大于
400mm，井内应有足够的操作空间，并设爬梯。
寒
冷地区井内应做防冻保护。
检验方法：观察和尺量检查。
9.3.6消防水泵接合器的安全阀安装位置和方向应正
确，阀门启闭应灵活。
检验方法：现场观察和手扳检查。
