建筑识图-各种图示符号大全
建筑图纸符号大全
建筑图纸符号大全1. 导言建筑图纸是用来表达设计意图和构造细节的重要工具。
在建筑行业中，建筑图纸符号是必不可少的，它们被用来代表建筑元素、构件和其他特定要素。
本文档旨在为读者介绍常见的建筑图纸符号，帮助读者理解和解读建筑图纸。
2. 平面符号平面符号用于表示建筑物的平面布局和空间关系。
以下是一些常见的平面符号：•砖墙：▇•木质地板：▂•石质地板：▄•门：⸬•窗户：○•楼梯：▲这些符号的用途是在平面图上清晰地表示建筑物的元素和布局。
3. 立面符号立面符号用于表示建筑物的立面设计和外观特征。
以下是一些常见的立面符号：•窗户：⊞•门：〈•墙壁：█•屋顶：⌒•柱子：┃立面符号的使用帮助读者理解建筑物的外观，包括窗户、门、墙壁和屋顶的位置。
4. 剖面符号剖面符号用于表示建筑物的剖面细节和构造特征。
以下是一些常见的剖面符号：•柱子：│•梁：━•地板：▔•天花板：▁•墙壁：█剖面符号的使用帮助读者理解建筑物的立体结构和构造细节。
5. 电气符号电气符号用于表示建筑物的电气布局和设备。
以下是一些常见的电气符号：•开关：☐•插座：◉•灯：⦿•电线：━•熔断器：⊙电气符号的使用帮助读者理解建筑物电气系统的布局和连接方式。
6. 暖通空调符号暖通空调符号用于表示建筑物的暖通空调设备和管道。
以下是一些常见的暖通空调符号：•风机：⊙•管道：━•水泵：⊛•排风口：⊚•暖气片：☿暖通空调符号的使用帮助读者理解建筑物的暖通空调系统的布局和连接方式。
7. 结语本文档介绍了一些常见的建筑图纸符号，包括平面符号、立面符号、剖面符号、电气符号和暖通空调符号。
这些符号在建筑图纸中起到重要的作用，帮助读者理解和解读建筑设计。
掌握这些符号对于建筑师、设计师和工程师来说是至关重要的。
希望本文档能为读者提供有用的参考和帮助。
注：本文档中的符号仅为示例，并不代表所有建筑图纸符号的完整列表。
读者可以参考相关的建筑标准和规范以获得更全面的建筑图纸符号信息。

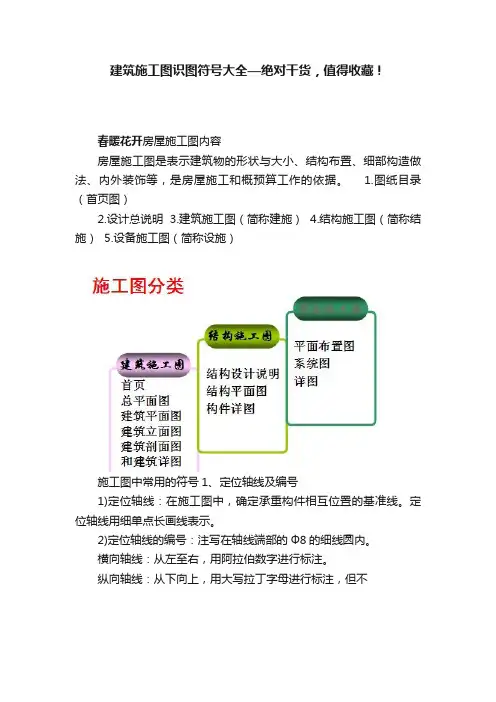

建筑施工图识图符号大全—绝对干货，值得收藏！
建筑施工图识图符号大全—绝对干货，值得收藏！
春暖花开房屋施工图内容
房屋施工图是表示建筑物的形状与大小、结构布置、细部构造做法、内外装饰等，是房屋施工和概预算工作的依据。
1.图纸目录（首页图）
2.设计总说明
3.建筑施工图（简称建施）
4.结构施工图（简称结施）
5.设备施工图（简称设施）
施工图中常用的符号1、定位轴线及编号
1)定位轴线：在施工图中，确定承重构件相互位置的基准线。
定位轴线用细单点长画线表示。
2)定位轴线的编号：注写在轴线端部的Ф8的细线圆内。
横向轴线：从左至右，用阿拉伯数字进行标注。
纵向轴线：从下向上，用大写拉丁字母进行标注，但不
2、尺寸、标高标高是用以表明房屋各部分相对于基准面(如室内外地面、窗台等)高度的标注方法。
在总平面图、平、立、剖面图上，常用标高符号表示某一部位的高度。
3、索引符号与详图符号
（2）详图符号
4、指北针指北针的圆用细实线绘制，直径为24mm，指针尾部宽度为3mm。
如需用较大直径绘制指北针时，指针尾部宽度宜为直径的1／8。
施工图识图
建筑构造与识图。
史上最全的建筑符号及含义
史上最全的建筑符号及含义1. 建筑平面图符号- 矩形表示建筑矩形表示建筑- 室内空间: 一般标志房间名称，如"卧室"、"厨房"等。
- 建筑轮廓: 标志建筑物的外形。
- 线段表示墙壁线段表示墙壁- 实线: 表示实墙或承重墙。
- 虚线: 表示非承重墙或隔断墙。
- 箭头表示开口箭头表示开口- 单向箭头: 表示门或窗户的开启方向。
- 双向箭头: 表示门或窗户的双向开启。
- 斜线表示投影斜线表示投影- 斜线: 表示物体的投影，如柱子、梁等。
2. 建筑立面图符号- 矩形表示窗户或门矩形表示窗户或门- 有划分的矩形: 表示窗户。
- 单实线的矩形: 表示门。
- 圆形表示柱子圆形表示柱子- 实心圆: 表示主柱或承重柱。
- 空心圆: 表示非承重柱。
- 交叉表示剪力墙交叉表示剪力墙- 交叉线: 表示具有阻力和抗震功能的剪力墙。
3. 建筑剖面图符号- 线段表示剖面线段表示剖面- 垂直线段: 表示建筑物的剖面。
- 阴影表示材质阴影表示材质- 阴影: 表示不同材质的区域，如混凝土、砖墙等。
- 箭头表示观察方向箭头表示观察方向- 箭头: 表示观察建筑剖面的方向。
4. 建筑电气图符号- 圆形表示灯具或插座圆形表示灯具或插座- 灯泡图标: 表示灯具。
- 插座图标: 表示插座。
- 线段表示电线线段表示电线- 实线: 表示电源线。
- 虚线: 表示普通电线。
- 箭头表示电流方向箭头表示电流方向- 箭头: 表示电流的流动方向。
以上是建筑设计中常见的符号及其含义，希望对您有所帮助。
*注意：上述符号仅供参考，具体建筑符号及含义可能因地区、行业等因素而有所不同，请在具体场合中确认使用的符号。
*。
建筑图纸符号大全
一、建筑图纸符号大全@表示钢筋间距Φ表示钢筋型号，CAD快捷键一览创建三维阵列 3A创建三维面 3F在三维空间创建由直线段组成的多段线 3P在二维和三维空间中将某对象与其他对象对齐 AL加载 AutoLISP、ADS 和 ARX 应用程序 AP创建圆弧 A计算对象或定义区域的面积和周长 AA创建按指定方式排列的多重对象拷贝 AR执行外部数据库命令的管理功能 AAD输出选择对象的链接信息 AEX管理对象和外部数据库之间的链接 ALI显示并编辑表数据并创建链接和选择集 ARO从链接到文字选择集和图形选择集的行中创建选择集 ASE 执行结构查询语言 (SQL) 语句 ASQ创建属性定义 -AT改变不依赖于块定义的属性信息 -ATE用图案填充封闭区域 H或BH根据选定对象创建块定义 -B用对话框定义块 B用封闭区域创建面域或多段线 BO（使用命令行）用封闭区域创建面域或多段线 -BO部分删除对象或把对象分解为两部分 BR给对象加倒角 CHA修改现有对象的特性 -CH根据圆心和直径或半径绘制圆 C复制对象 CO或CP创建属性定义 AT编辑单个块的可变属性 ATE修改对象的颜色、图层、线型和厚度 CH设置新对象的颜色 COL编辑文字和属性定义 ED显示夹点并设置颜色 GR创建并修改标注样式 D插入块或另一图形 I控制现有对象的特性 MO修改对象名称 REN设置绘图辅助工具 RM设置对象选择模式 SE管理已定义的用户坐标系 UC选择预置用户坐标系 UCP控制坐标和角度的显示格式及精度 UN创建和恢复视图 V设置三维观察方向 VP创建对齐线性标注 DAL或DIMALI创建角度标注 DAN或DIMANG从前一个或选择的标注的第一尺寸界线处连续标注 DBA或DIMBASE 创建圆和圆弧的圆心标记或中心线 DCE从前一个或选择的标注的第二尺寸界线处连续标注 DCO或DIMCONT 创建圆和圆弧的直径标注 DDI或 DIMDIA编辑标注 DED或DIMED创建线性尺寸标注 DLI或DIMLIN创建坐标点标注 DOR或DIMORD替换标注系统变量 DOV或DIMOVER创建圆和圆弧的半径尺寸标注 DRA或DIMRAD在命令行创建和修改标注样式 DST或DIMSTY移动和旋转标注文字 DIMTED测量两点之间的距离和角度 DI将点对象或块沿对象的长度或周长等间隔排列 DIV绘制填充的圆和环 DO修改图像和其他对象的显示顺序 DR打开鸟瞰视图窗口 AV输入文字时在屏幕上显示 DT定义平行投影或透视视图 DV创建椭圆或椭圆弧 EL从图形删除对象 E将组合对象分解为对象组件 X以其他文件格式保存对象 EXP延伸对象到另一对象 EX通过拉伸现有二维对象来创建三维实体 EXT给对象加圆角 F创建根据特性选择有关对象时用到的过滤器列表 FI创建对象的命名选择集 G使用命令行创建选择集 -G用图案填充一块指定边界的区域 -H修改现有的图案填充对象 HE重生成三维模型时不显示隐藏线 HI以多种格式向 AutoCAD 图形文件中插入图像 IM使用命令行插入图像 -IM控制选定图像的亮度、对比度和褪色度 IAD向当前图形中定义并附着新的图像对象 IAT为单个图像对象创建新剪切边界 ICL向 AutoCAD 输入3DS/DXF/EPS /SAT/WMF等文件 IMP将命名块或图形插入到当前图形中 -I插入链接或嵌入对象 IO找出两个或多个三维实体的干涉区并用公用部分创建三维组合实体 INF 从两个或多个实体或面域的交集创建组合实体或面域 IN管理图层 LA在命令行上执行 LAYER 命令 -LA创建一条引出线将注释与一个几何特征相连 LE或LEAD拉长对象 L创建、加载和设置线型 LT使用命令行创建、加载和设置线型 -LT显示选定对象的数据库信息 LI或LS设置线型比例因子 LTS把某一对象的特性复制到其他若干对象 MA将点对象或块按指定的间距放置 ME创建对象的镜像副本 MI创建多线 ML在指定方向上按指定距离移动对象 M从图纸空间切换到模型空间视口 MS创建多行文字 T或MT使用命令行创建多行文字 -T创建浮动视口和打开现有的浮动视口 MV创建对象的等距线，如同心圆、平行线和平行曲线 O设置运行对象捕捉模式并修改靶框大小 OS使用命令行设置运行对象捕捉模式并修改靶框大小 -OS移动显示在当前视口的图形 P使用命令行移动视口 -P插入剪贴板数据并控制数据格式 PA编辑多段线和三维多边形网格 PE创建二维多段线 PL将图形打印到绘图仪、打印机或文件 PLOT创建点对象 PO创建用多段线表示的正多边形 POL自定义 AutoCAD 系统参数的设置 PR显示打印图形的效果 PRE从模型空间视口切换到图纸空间 PS删除数据库中未用的命名对象，例如块或图层 PU退出 AutoCAD EXIT绘制矩形多段线 REC刷新显示当前视口 R刷新显示所有视口 RA重生成图形并刷新显示当前视口 RE重新生成图形并刷新所有视口 REA从选择的一组现有对象中创建面域对象 REG修改对象名 -REN创建三维线框或实体模型的具有真实感的渲染图像 RR沿轴旋转二维对象以创建实体 REV绕基点旋转对象 RO设置渲染系统配置 RPR在 X、Y 和 Z 方向等比例放大或缩小对象 SC从脚本文件执行一系列命令 SCR用剖切平面和实体截交创建面域 SEC列出系统变量并修改变量值 SET显示当前视口图形的着色图像 SHA用平面剖切一组实体 SL规定光标按指定的间距移动 SN创建二维填充多边形 SO检查图形中文字的拼写 SP创建二次或三次样条曲线 SPL编辑样条曲线对象 SPE移动或拉伸对象 S创建命名样式 ST用差集创建组合面域或实体 SU校准、配置、打开和关闭已安装的数字化仪 TA设置当前三维实体的厚度 TH控制对图纸空间的访问以及控制视口的行为 TI创建形位公差标注 TOL显示、隐藏和自定义工具栏 TO创建圆环形实体 TOR用其他对象定义的剪切边修剪对象 TR通过并运算创建组合面域或实体 UNI设置坐标和角度的显示格式和精度 -UN保存和恢复已命名的视图 -V设置图形的三维直观图的查看方向 -VP将块对象写入新图形文件 W创建三维实体使其倾斜面尖端沿 X 轴正向 WE将一个外部参照附加到当前图形中 XA将外部参照依赖符号绑定到图形 XB使用命令行执行XBINDW命令 -XB定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面 XC 创建无限长的直线，称为参照线 XL控制图形中的外部参照 XR使用命令行执行XREF命令 -XR放大或缩小当前视口对象的外观尺寸 Z二、水电图纸上各种符号的意义SC:钢管PC: PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红)KV: (电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号：D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法：a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯三、建筑设计图纸中的一些符号在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL 表示基础梁、TL表示是梯梁、DL表示是地梁，Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。
常用建筑图纸符号大全【完整版】
12施工网免费为您提供最详细的 建筑常用构件代号大全，包括柱代号、墙柱代号、梁代号、墙梁代号以及其他54种 建筑图纸符号大全 都有。
一、柱代号二、墙柱代号三、梁代号四、墙梁代号五、54种建筑图纸符号大全如果您想下载以上所有常用建筑图纸符号大全，请点击以下的一键下载按钮进行下载一、常用建筑符号解释在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距，Φ表示钢筋型号，也就是我们所说的一二三四五级 钢筋符号 。
1、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
2、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
3、梁上部钢筋表示方法：(标在梁上支座处)⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+(4Φ12)表示2Φ22为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
4、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
建筑图纸符号大全
37
墙板
QB
14
非边缘暗柱
AZ
38
天沟板
TGB
15
扶壁柱
FBZ
39
梁
1
16
框架柱
KZ
40
屋面梁
W1
17
芯柱
XZ
41
吊车梁
D1
18
梁上柱
1Z
42
单轨梁
DD1
19
男刀墙上柱
QZ
43
车档
C1
20
楼层框架梁
K1
44
圈梁
QD
21
屋面框架梁
WK1
45
过梁
G1
22
框支梁
KZ1
46
连系梁
11
23
非框架梁
1
47
YJZ
67
水平支撑
SC
94
构造边缘端柱
GDZ
68
梯
T
95
构造边缘暗柱
GAZ
69
雨棚
YP
96
构造边缘翼墙柱
GYZ
70
阳台
YT
97
约构造边缘转角墙柱
GYZ
71
梁垫
1D
98
非边缘暗柱
AZ
72
预埋件
M
99
到刀堵墙身
Q
73
天窗端墙
TD
100
矩形洞口
JD
74
钢筋网
G
101
橡条
1T
75
基础
J
102
屋架
WJ
103
暗柱
AZ
112
建筑识图-建筑图示标注符号大全
建筑识图-建筑图示标注符号大全一、柱的代号大全二、各种梁代号大全三、板的代号大全四、平板式筏板基础五、独立基础代号大全六、条形基础代号大全七、建筑符号洞类代号大全八、建筑其他构件代号大全九、人防图纸宇母代号大全1.FJM6027：防火卷帘（一般为特级），洞口尺寸6000宽*2700髙；2.FMDB6027：防护密闭封堵板（人防钢结构封堵构件），洞口尺寸6000宽*2700高；3.HM1220：钢筋混凝土密闭门（人防门），洞口尺寸1200宽*2000高；4.HK600：悬板式防爆波活门（人防门），洞口尺寸620宽*1400髙，600表示设备接管直径；5.HFM2020：钢筋混凝土防护密闭门（人防门），洞口尺寸2000宽*2000高；6.GHSFM6027：钢结构活门槛双扇防护密闭门（人防门），洞口尺寸6000宽*2700高；7.LKQ：临空墙；8.RFQ：人防墙；9.FHQ：防火墙；10.HHFM：混凝土活门槛防火门；11.GFM：钢制防火门；12.GHFM：钢制活门槛防火门；十、水电安装图纸代号大全十一、排水工程图纸字母大全1.J：给水管道（如果分高低区，通常用首字母G表示高区,D表示低区）；2.W或F：排水管道表示污水；废水；3.XH：消火栓管道；4.Z或者是ZP：自动喷淋管；5.Y：雨水管道；6.R：采暖管道，—般用实线表示供水管，虚线表示回水管压力排水PY；7.PY：压力排水；8.L：冷凝水管道管道立管；另外设备的型号字母；9.Q：流量或者风量；10.H：扬程；11.N：功率；12.P：压力；13.QW：潜污泵；其他阀门儿器具之类的都是用图形区分；14.JL：给水管；15.WL：污水管；16.RJL：热给水；17.RHL：热回水；十二、线踣暗敷部位代号十三、线踣明敷部位代号十四、线路敷设方式代号十五、灯具安装方式十六、钢筋的种类及级别按强度标准可分为这四级：1.一级钢筋(HPB235/HPB300两种)普通是光面钢筋；2.二级钢筋(HRB35)是螺纹钢筋；3.三级钢筋(HRB400)也是螺纹钢筋；4.四级钢筋(HRB500)有月牙肋和螺蚊；十七、建筑工程基础知识大全1.12墙一平米需要64块标准砖；2.18墙一平米需要96块标准砖；3.24墙一平米需要128块标准砖；4.37墙一平米需要192块标准砖；计算公式：1.单位立方米240墙砖用量：1/ (0.24*0.12*0.6)；2.单位立方米370墙砖用童：1/ (0.37*0.12*0.6)；3.空心24墙一平米需要：80多块标准转；4.混凝土重量：2500kg每立方；5.钢筋每延米重量：0.00617*d*d；6.干沙子重量：1600kg每立方；7.石子重量：2100千克每立方；十八、房建四大基础1.独立基础；2.条形基础；3.筏板基础；4.桩基础；十九、房建四大结构类型1.剪力墙结构；2.框架剪力墙结构；3.框架结构；4.砖混结构；二十、熟悉了解钢筋平面符号。
建筑图符号大全
建筑图符号大全1. 建筑平面图符号1.1 墙体符号墙体符号在建筑平面图中用于表示不同类型的墙体。
常见的墙体符号包括：•直线：表示实心墙体；•破折号：表示轻体墙或分隔墙；•点线：表示无承重墙或隔墙。
1.2 门窗符号门窗符号用于表示建筑平面图中的门和窗户。
常见的门窗符号包括：•矩形：表示门或窗户；•箭头：指示门或窗户的开启方向；•斜线：表示可开启的门或窗户。
1.3 家具符号家具符号用于表示建筑平面图中的家具和设备。
常见的家具符号包括：•床：表示卧室中的床；•桌子：表示办公室或会议室中的桌子；•椅子：表示办公室或会议室中的椅子；•灯：表示室内照明设备。
2. 建筑立面图符号2.1 立面符号立面符号用于表示建筑立面图中的各种构件和物体。
常见的立面符号包括：•矩形：表示建筑的外立面；•窗户符号：表示建筑立面中的窗户；•门符号：表示建筑立面中的门；•竖线：表示建筑立面中的结构柱。
2.2 填充符号填充符号用于表示建筑立面图中的材料和纹理。
常见的填充符号包括：•点线：表示砖墙的纹理；•斜线：表示木材或地板的纹理；•虚线：表示玻璃的纹理。
3. 建筑剖面图符号3.1 剖面符号剖面符号用于表示建筑剖面图中的各种构件和物体。
常见的剖面符号包括：•直线：表示建筑剖面的切口线；•弧线：表示建筑剖面的圆形或曲线构件；•箭头：指示建筑剖面的上下方向。
3.2 标注符号标注符号用于表示建筑剖面图中的尺寸和注释。
常见的标注符号包括：•横线和竖线：表示建筑尺寸的水平和垂直标注线；•数字：表示建筑尺寸的具体数值；•文字：表示建筑剖面的注释说明。
4. 建筑平面图缩写建筑平面图中常用的缩写符号包括：•LR：Living Room（客厅）；•BR：Bedroom（卧室）；•KT：Kitchen（厨房）；•WC：Water Closet（卫生间）；•FF：Finished Floor（室内地面）；•CL：Center Line（中心线）。
5. 建筑流程图符号建筑流程图中常用的符号包括：•矩形：表示流程的开始和结束节点；•箭头：表示流程的顺序和方向；•菱形：表示流程的决策节点；•圆角矩形：表示流程的活动节点。
建筑图纸符号大全
建筑图纸符号大全
操作方法
01
AZ表示：暗柱z表示：柱gz表示：构造柱kz表示：框架柱
02
l表示：梁ll表示：连续梁ql表示：圈梁jl表示：基础梁tl表示：梯梁dl表示：地梁QL表示：圈梁 GL：过梁LL表示：连系梁 JL表示：基础梁TL表示：楼梯梁
03
m表示：门c表示：窗YT表示：阳台YP表示：雨篷M表示：预埋件 TD表示：天窗端壁
04
W表示：钢筋网 G表示：钢筋骨架@表示：钢筋间距Φ表示：钢筋型号
05
WJ表示：屋架 TJ表示：托架 CJ表示：天窗架 33 框架 KJGJ表示：刚架 ZJ表示：支架 J表示：基础SJ表示：设备基础
06
CT表示：承台ZH表示：桩DG表示：地沟DC表示：柱间支撑ZC表示：垂直支撑SC表示：水平支撑
07
B表示：板 WB表示：屋面板 KB表示：空心板 CB表示：槽行板ZB表示：折板MB表示：密肋板TB表示：楼梯板GB表示：盖板或沟盖板 YB表示：挡雨板或檐口板 DB表示：吊车安全走道板 QB表示：墙板 TGB表示：天沟板。
建筑识图各种图示符号大全
PPT文档演模板
建筑识图各种图示符号大全
PPT文档演模板
建筑识图各种图示符号大全
PPT文档演模板
建筑识图各种图示符号大全
PPT文档演模板
建筑识图各种图示符号大全
PPT文档演模板
建筑识图各种图示符号大全
PPT文档演模板
建筑识图各种图示符号大全
4-1 建筑总平面图
PPT文档演模板
建筑识图各种图示符号大全
PPT文档演模板
建筑识图各种图示符号大全
PPT文档演模板
建筑识图各种图示符号大全
PPT文档演模板
建筑识图各种图示符号大全
