奇石乐KiBox燃烧分析仪功能简介
奇石乐燃烧分析仪——KiBox简介一、仪器设备名称: KiBox Combustion AnalysisKiBox燃烧分析系统二、厂商:瑞士奇石乐仪器股份公司Kistler Instrumente AG国别:瑞士Switzerland三、型号: 2893AK1四、技术特点及优势✓KiBox燃烧分析仪可以用于发动机台架标准稳态燃烧分析———燃烧热力学计算、示功图、爆震分析、燃烧噪声分析、压力升高率分析、瞬时放热率和累计放热率分析，并得到峰值压力、压力升高率、燃烧重心、燃烧持续期、平均有效压力、爆震强度、爆震峰值、爆震频率、燃烧循环波动、燃烧温度、发动机循环功及功率、点火正时、喷油始点终点、喷射持续期等发动机燃烧特征参数。
✓KiBox燃烧分析仪可用于发动机高瞬态工况燃烧分析，更可以用于车载燃烧分析，获得真实驾驶条件的燃烧分析和优化结果, 如海拔、沙漠、低温等条件。
✓无需光电编码器，可以将各种车载转角传感器和触发码盘信号转换为精确可靠的曲轴转角信号，并且在高瞬态的发动机工况下利用车载转角信号(e.g. 60-2、60-2-2、60-2-2-2、60-1、36-2、24-1等)获得所需要的 0.1 CA 转角分辨率✓对于磁电传感器系统基于转速进行角度误差的修正，允许对触发信号进行修正(触发信号标定的需要)，实现零相位延迟。
✓智能信号调理模块，自动识别传感器标定数据并导入。
✓提供车辆行驶条件下发动机上止点的确定。
✓同时获得角域和时域数据，并灵活切换。
✓强大的参数配置界面，独立的数据显示。
具有校验输入信号的诊断功能，自动校验参数设置的有效性。
✓基于每循环燃烧分析的操控性试验，比如扭矩响应。
✓实时的每循环燃烧效率和功率信息，例如，MFB50表示了循环间变化对燃油效率的影响；IMEP 涉及到各缸工作的稳定性及缸间平衡程度。
✓缸内压力的上升率表征了NVH质量的变化。
✓发动机起动质量试验：排放、失火、怠速平稳性。
可测试记录发动机启动前30s和发动机停机后30s的数据。
奇石乐发动机燃烧分析仪说明书
奇石乐发动机燃烧分析仪说明书奇石乐发动机燃烧分析仪说明书1：简介1.1 产品概述1.2 产品特点1.3 销售配套件2：产品安装与基本操作2.1 安装步骤2.2 连接电源2.3 启动与关闭仪器2.4 菜单操作说明2.5 仪器标定与校准3：仪器功能与参数介绍3.1 燃烧分析原理3.2 主要功能3.3 仪器参数说明4：使用流程4.1 打开仪器并预热4.2 连接测试设备与被测发动机4.3 启动发动机并进行测试4.4 数据分析与导出5：故障排查与维护5.1 常见故障与排查方法5.2 仪器维护与保养6：安全注意事项6.1 仪器使用前的准备工作6.2 操作时的安全事项6.3 仪器维护的注意事项7：附件7.1 附件清单7.2 附件使用说明法律名词及注释：1：知识产权法：保护创造性作品的法律体系以及进行专利、商标、著作权等知识产权保护的法律规定。
2：商品质量法：规定了商品在生产、加工、销售等环节中应符合的质量标准及消费者权益保护机制的法律法规。
3：安全生产法：保障工作单位和从业人员的安全生产权益，预防事故、降低危害和损失的法律法规。
4：环境保护法：保护和改善环境质量，维护生态平衡，保障公民的健康权益的法律法规。
附件：1：快速安装指南2：用户手册3：保修卡附件使用说明：1：快速安装指南：详细介绍了产品的快速安装步骤以及常见问题的解决办法。
2：用户手册：包含了产品的详细技术参数、操作流程、故障排查方法和维护保养内容。
3：保修卡：记录了产品购买日期、序列号以及相关售后服务的联系方式。
奇石乐kibo燃烧分析仪应用lya
Direct CN
(directly generated by the cylinder pressure attenuation)
Indirect CN
(attenuated by the cylinder pressure but generated by mechanics)
Lya 2014 KiBox Application
Lya 2014 KiBox Application
22
5. 汽油机标定 主要关注参数
Lya 2014 KiBox Application
23
6. 柴油机标定 主要关注参数
AI50
Lya 2014 KiBox Application
RMAX : Maximum rise per degree crank angle
爆震 残余气体 能量平衡 喷射特性 发动机功率
Lya 2014 KiBox Application
2
热动力学分析
Lya 2014 KiBox Application
3
1. 柴油机喷射参数优化
Lya 2014 KiBox Application
4
2. 汽油机爆震分析 (Knock Analysis)
useful for invehicle testing
Lya 2014 KiBox Application
20
4. 与标定软件 ATI VISION 集成
Offline Analysis
Lya 2014 KiBox Application
21
5. 汽油机标定 主要关注参数
KPeak : Knock Peak AI50 : Location of 50% burnt mass fraction IMEP_cov : Variant coefficient over a certain number of cycles
比值分析仪
12
13
比值分析仪的量程
• 默认%体积H2S数据连接至输出接口2，两
•
• 位值 显示错误/状态信息
• 1 ‘Alarm 1 Hi/Lo Active’
•
‘警报1高/低激活’
• 2 ‘Alarm 2 Hi/Lo Active’
•
‘警报2高/低激活’
• 4 ‘Alarm 3 Hi/Lo Active’
•
‘警报3高/低激活’
• 8 ‘Alarm 4 Hi/Lo Active’
零），ALARM（警报），CALIB（校准），ANALOG RANGE（模拟量量程），CONFIG/TEST （设置/测试））中的任意一个以进入主菜单中子菜单以及变量菜单。使用方向键（2，4，6，8） 可上下左右选择菜单项目和系统数值列表。使用数字键（0到9）及–和·键输入数值（可为负值或小 数）。
• 0等级安全
•
以下功能无需进入码：
•
·启动偏移调整零点周期。
• ·启动量程调整校准周期。
• ·启动蒸气回吹周期
• ·查看模拟量输出接口1至4的上下部警告等级。
• ·查看模拟量输出接口1至4的上下部量程限制。
• ·手动选择模拟量输出接口1和2高或低量程设置。
16
功能和操作-面板菜单
• 所有分析仪功能均由880控制器键区设定，如图所示。按下五个功能键（FLUSH/ZERO （冲洗/归
个可编程量程如下：

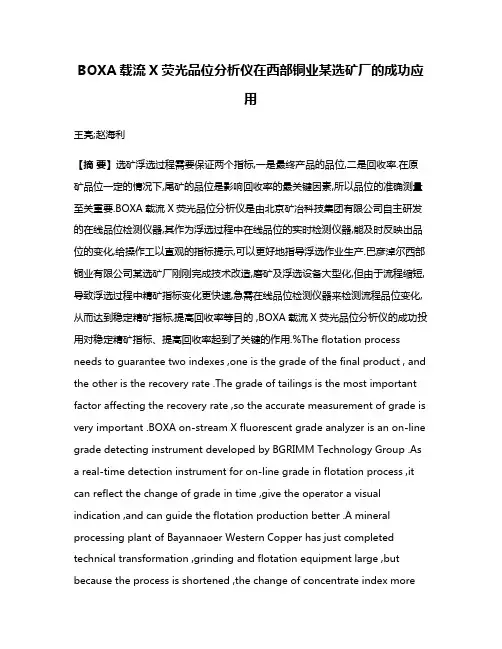

BOXA载流X荧光品位分析仪在西部铜业某选矿厂的成功应用
